Produkttyp	Garagentorantrieb
Modell	Smart Drive M
Referenzen	60922, 60917
Betriebsspannung	220-240 V AC, 50/60 Hz
Nennleistung	200 W
Leistung im Standby	5 W
Maximale Kraft	500 N
Fahrgeschwindigkeit	0,15 m/s
Integrierte Beleuchtung	LED, 12 V DC, Dauer 3 Min
Funkfrequenz	868,4 MHz
Sendeleistung	max. 10 dBm (10 mW)
Umgebungstemperatur	-20 °C bis +40 °C
Max. Türgröße	8 m²
Schutzart	IP20 (trockene Räume)
Sendertyp	Tragbar, 2 Kanäle, Ref. 60930
Senderbatterie	CR2032 (Lithium, 3 V DC)
Hauptfunktionen	Toröffnen/-schließen, Hinderniserkennung, Beleuchtung, Steuerung über Sender, kompatibel mit Smart Home System
Wartung und Reinigung	Keine besondere Wartung; regelmäßig Kabel, Federn und Befestigungen überprüfen
Sicherheit	Kraftabschaltung, Möglichkeit einer optionalen Lichtschranke (Ref. 60030)
Ersatzteile verfügbar	Sender, Lichtschranke, Notentriegelung, usw.
Garantie	3 Jahre

Häufig gestellte Fragen - Smart Drive M Schellenberg

Wie installiere ich den Smart Drive M Antrieb?

Die Installation darf nur von qualifiziertem Personal durchgeführt werden. Befolgen Sie die Schritte in der Anleitung: Montage auf Schiene, Decke oder Tor, dann Programmierung des Senders und Einstellung der Endanschläge. Stellen Sie sicher, dass das Tor vor der Installation ausgewuchtet ist.

Wie programmiere ich den tragbaren Sender?

Zur Torsteuerung drücken Sie gleichzeitig beide Tasten des Senders für 2 Sekunden. Für eine separate Beleuchtungssteuerung oder einen zweiten Motor beachten Sie den Abschnitt B der Anleitung.

Wie stelle ich die Endanschläge ein?

Bewegen Sie das Tor in die gewünschte obere Position und betätigen Sie den oberen Endanschlag. Wiederholen Sie dies für die untere Position. Achten Sie während der Einstellung auf den Notstopp (Abschnitt C der Anleitung).

Was tun, wenn das Tor sich nicht öffnet?

Überprüfen Sie die Stromversorgung, die Auswuchtung des Tors und ob die Federn nicht gebrochen sind. Testen Sie die Notentriegelung. Wenn das Problem weiterhin besteht, kontaktieren Sie einen qualifizierten Installateur.

Ist der Smart Drive M mit Smart Home Systemen kompatibel?

Ja, er kann über einen Steckverbinder mit einem Smart Home System verbunden werden (Abschnitt D6). Installieren Sie vor der Nutzung eine zweite Sicherheitseinrichtung (Lichtschranke) und stellen Sie sicher, dass sich niemand im Bewegungsbereich aufhält.

Wie hoch ist die maximale Kraft des Antriebs?

Die maximale Kraft beträgt 500 N. Sie ist über die Hinderniserkennung einstellbar. Überprüfen Sie regelmäßig das Sicherheitssystem, indem Sie ein 50 mm hohes Hindernis unter das Tor legen.

Wie führe ich eine Notentriegelung durch?

Verwenden Sie das manuelle Entriegelungsseil (Ref. 60553 oder 60511), indem Sie daran ziehen. Achtung: Das Tor kann fallen, wenn die Federn schwach sind. Testen Sie die Entriegelung jeden Monat.

Wie reinige ich den Antrieb?

Vor der Reinigung das Gerät vom Netz trennen. Verwenden Sie ein trockenes Tuch. Keine aggressiven Reinigungsmittel verwenden. Kinder dürfen das Gerät nicht unbeaufsichtigt reinigen.

Welche Batterie wird für den Sender verwendet?

Der Sender verwendet eine CR2032-Batterie (Lithium, 3 V DC). Beachten Sie die Polarität. Die Batterie nicht aufladen. Batterien außerhalb der Reichweite von Kindern aufbewahren.

Wie setze ich den Sender auf die Werkseinstellungen zurück?

Beachten Sie den Abschnitt E2 der Anleitung: Eine bestimmte Tastenkombination setzt den Sender zurück. Das genaue Verfahren ist im Handbuch beschrieben.

BEDIENUNGSANLEITUNG Smart Drive M Schellenberg

Sicherheit und Hinweise 6

Allgemeine Sicherheitshinweise.... 6

Bestimmungsgemäße Verwendung 6

Sicherheitshinweise zur Montage 7

Sicherheitshinweise zur Inbetriebnahme 7

Sicherheitshinweise zum Betrieb 8

Sicherheitshinweise zum Betrieb mit einem Smart Home System 8

Sicherheitshinweise zur Wartung, Reparatur und Reinigung 8

Sicherheitshinweise zur Batterie der Handsender 9

Garantiebedingungen....9

EU-Konformitätserklärung 9

Legende zum Lieferumfang 10

Technische Daten 10

Benötigte Werkzeuge 173

Lieferumfang 173

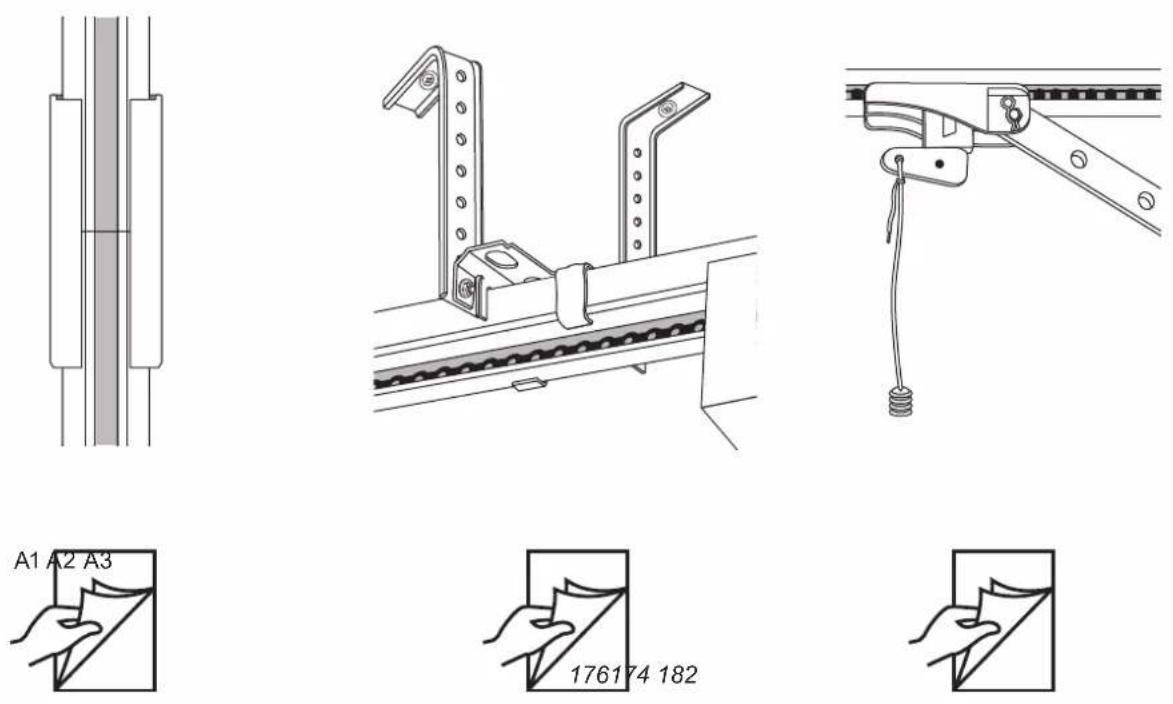

A Montage 174

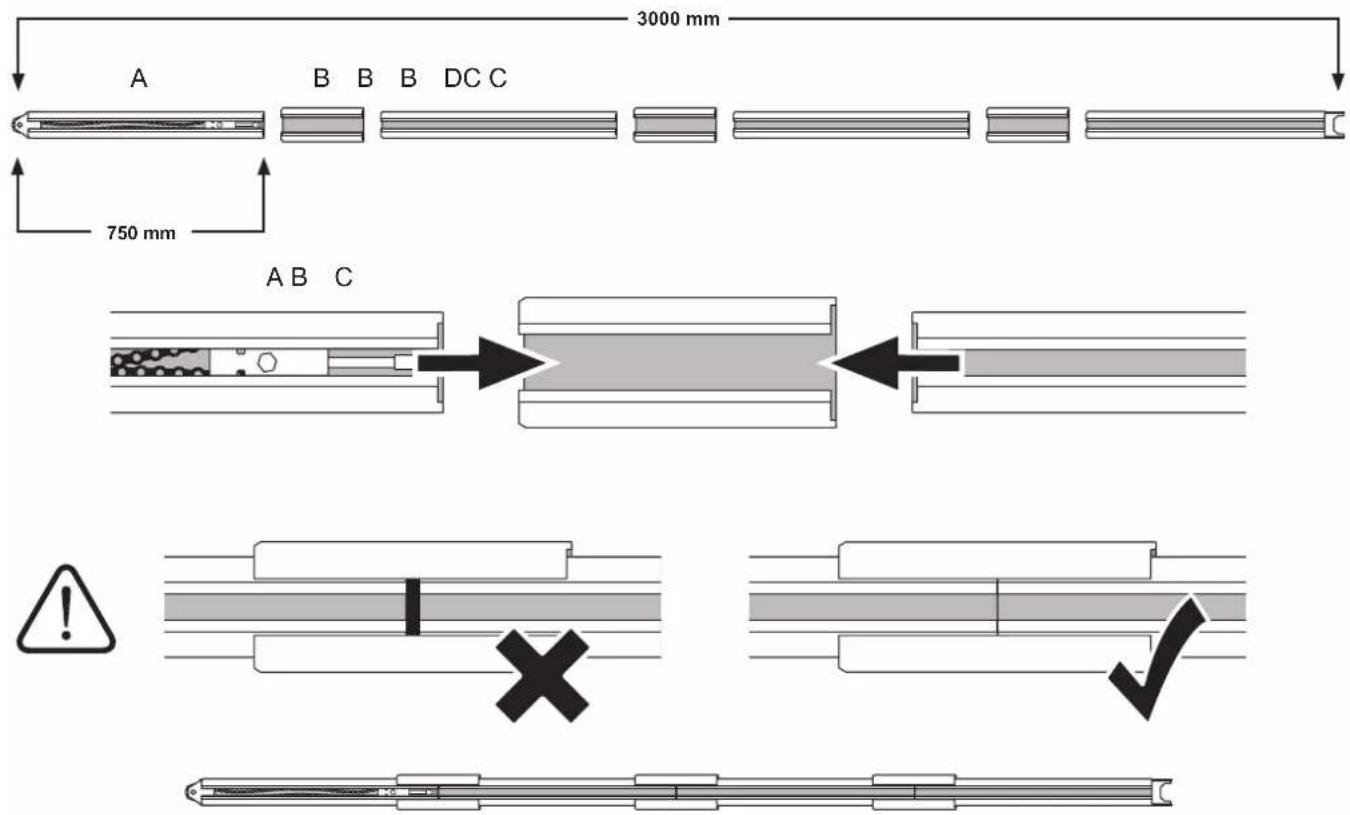

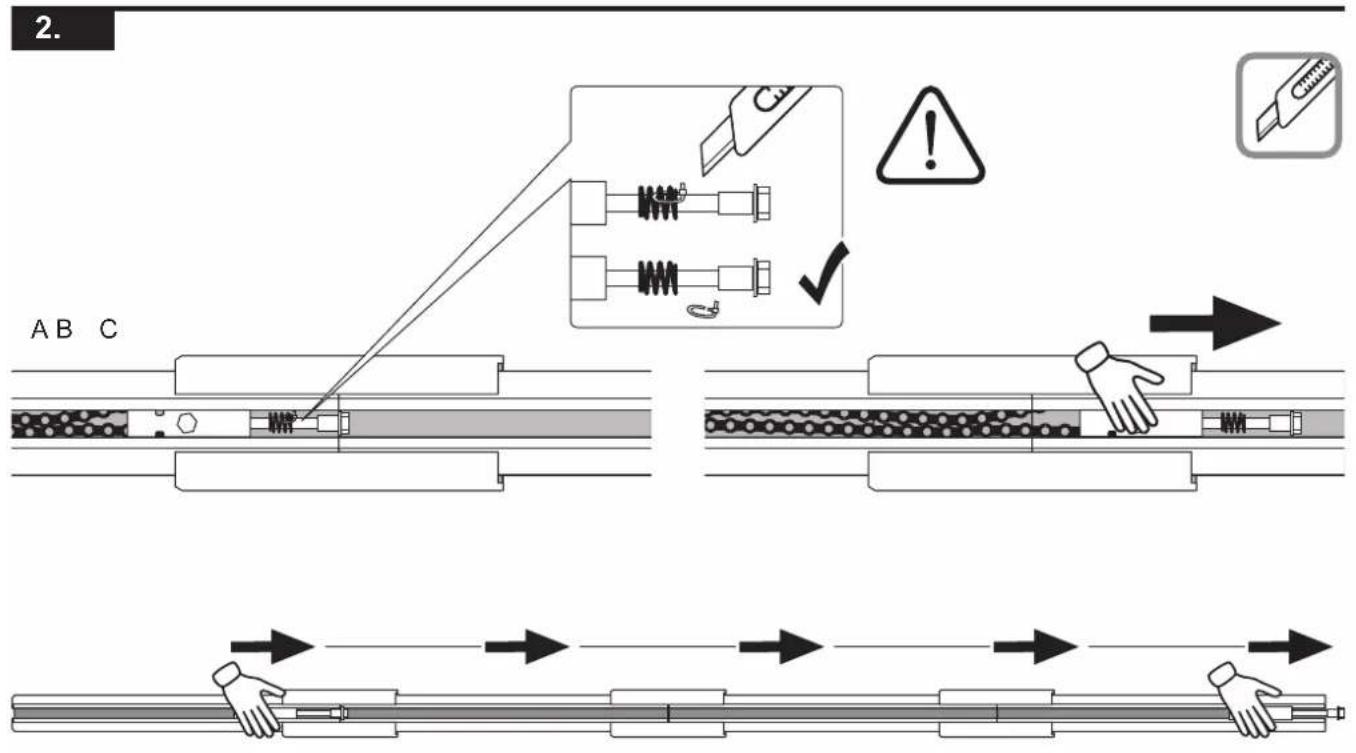

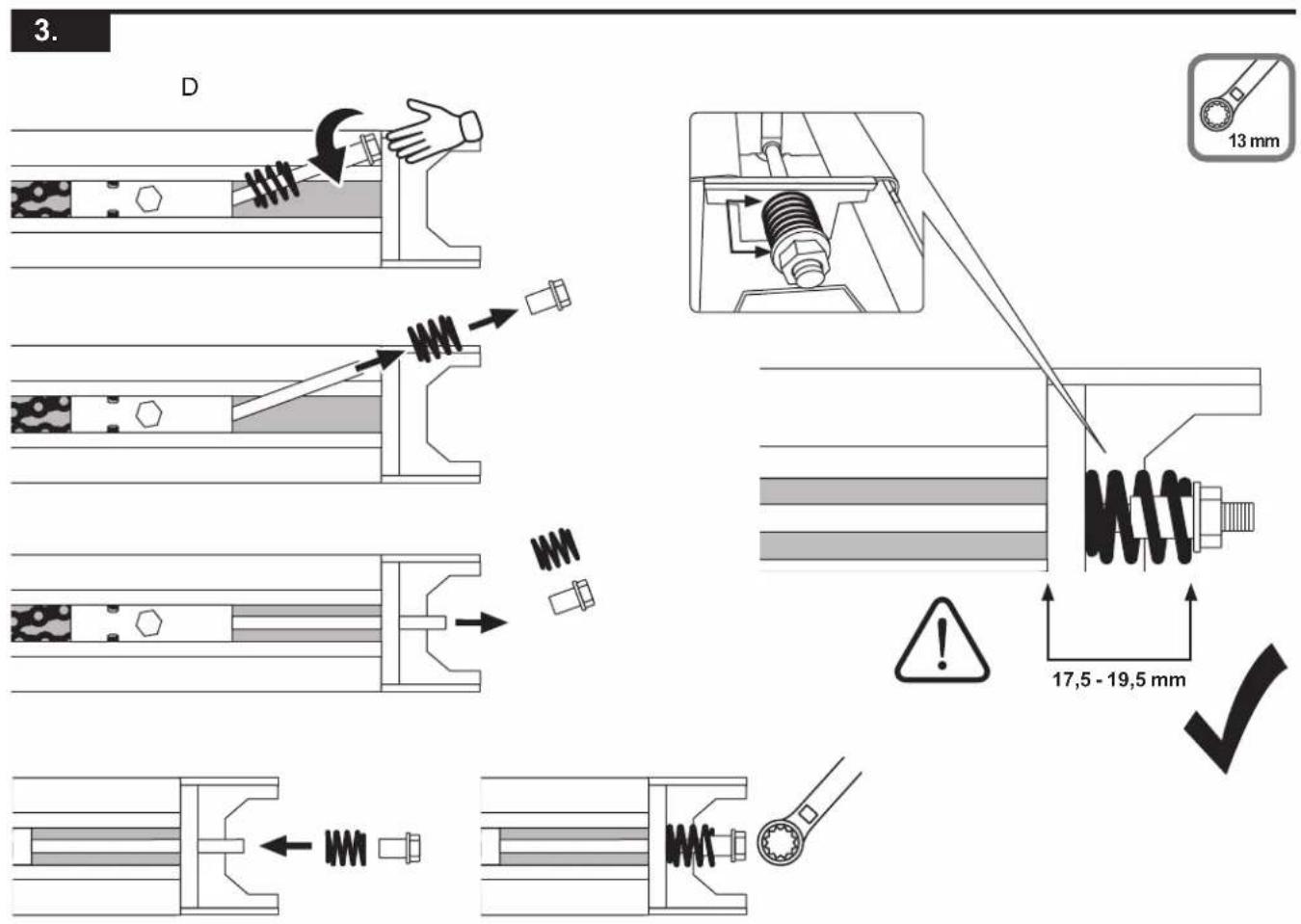

A1 Schienenmontage 174

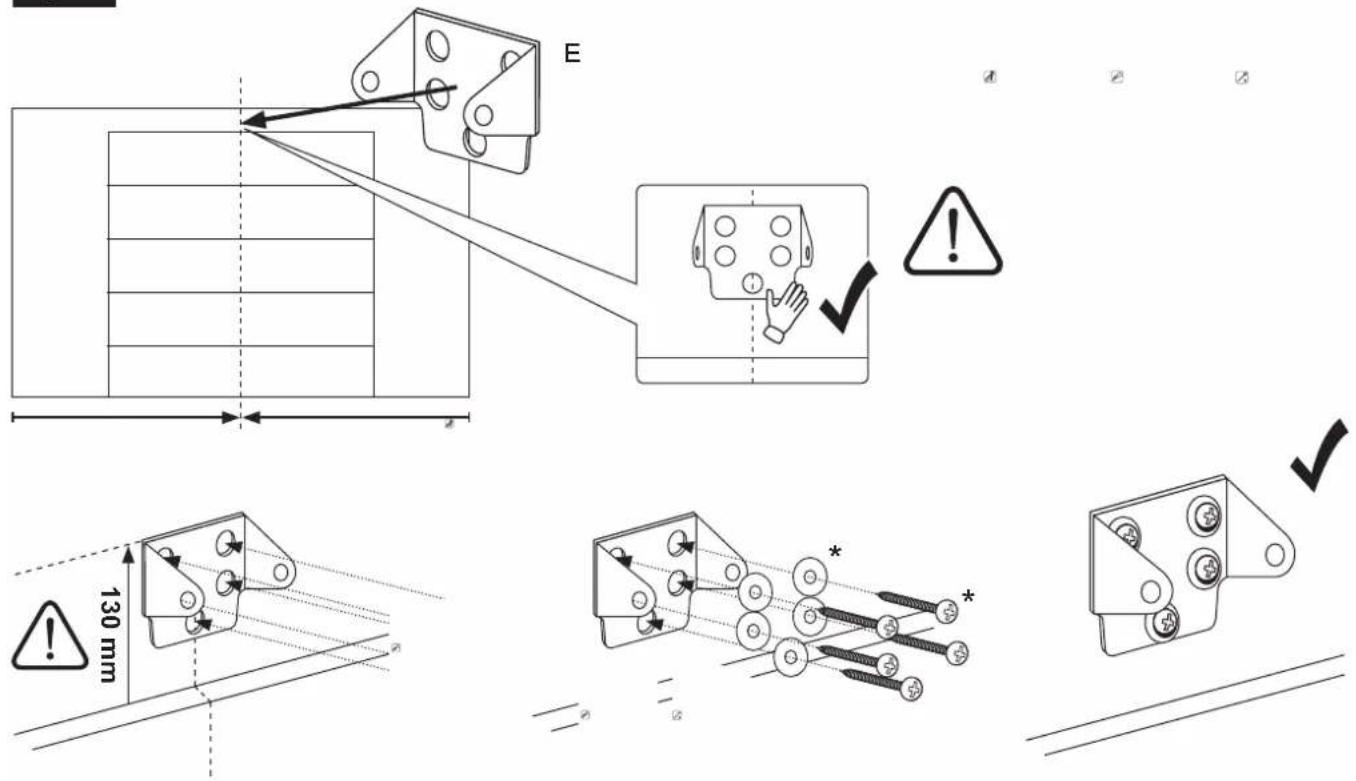

A2 Deckenmontage 176

A3 Tormontage 182

B Handsender anlernen 187

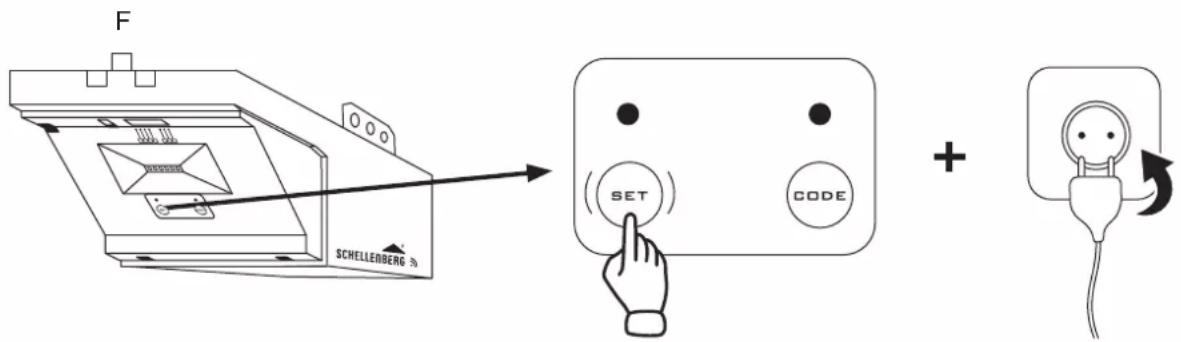

B1 Torsteuerung 187

B2 Separate Lichtsteuerung oder zweiter Antrieb 189

C Endlageneinstellung 191

C1 Gefahrenstopp während der Endlageneinstellung 193

D Optionales Zubehör 193

D1 Anschluss Lichtschranke 194

D2 Anschluss Wandtaster/Schlüsselschalter 194

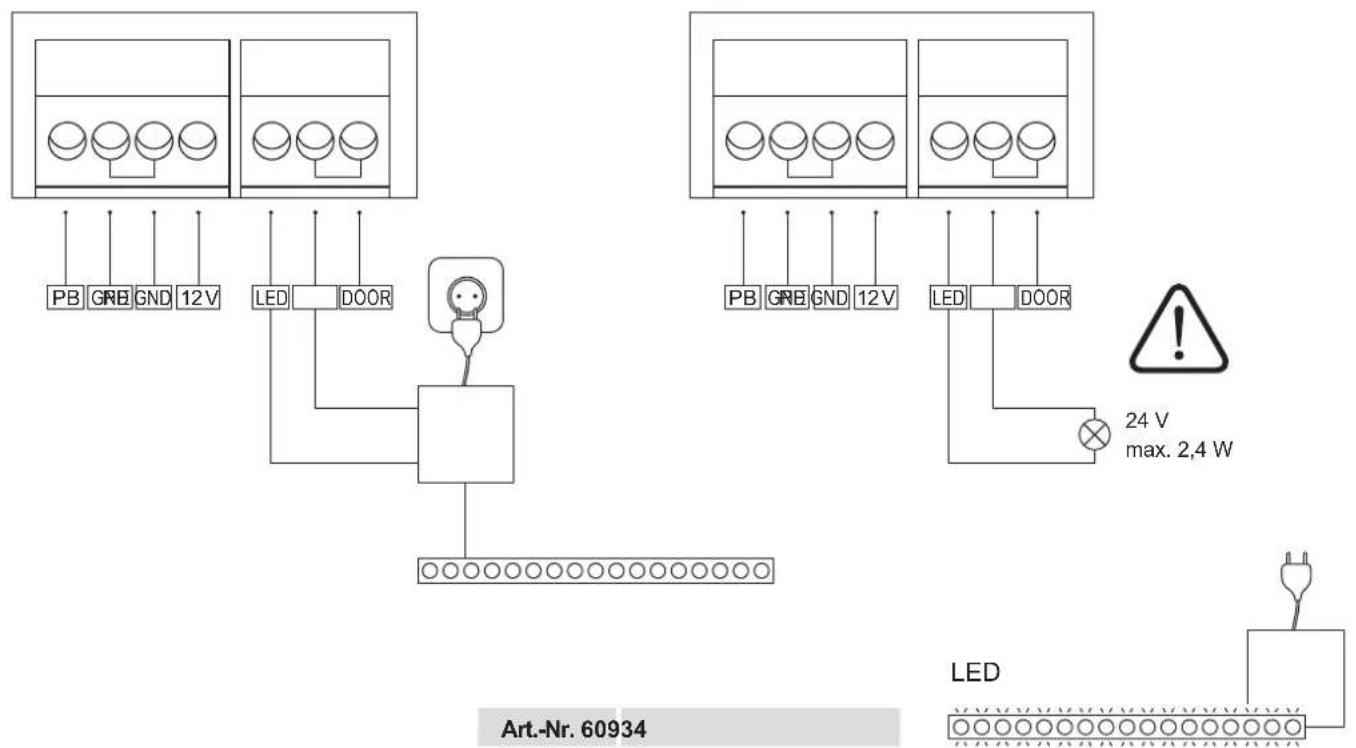

D3 Anschluss Garagenzusatzbeleuchtung 195

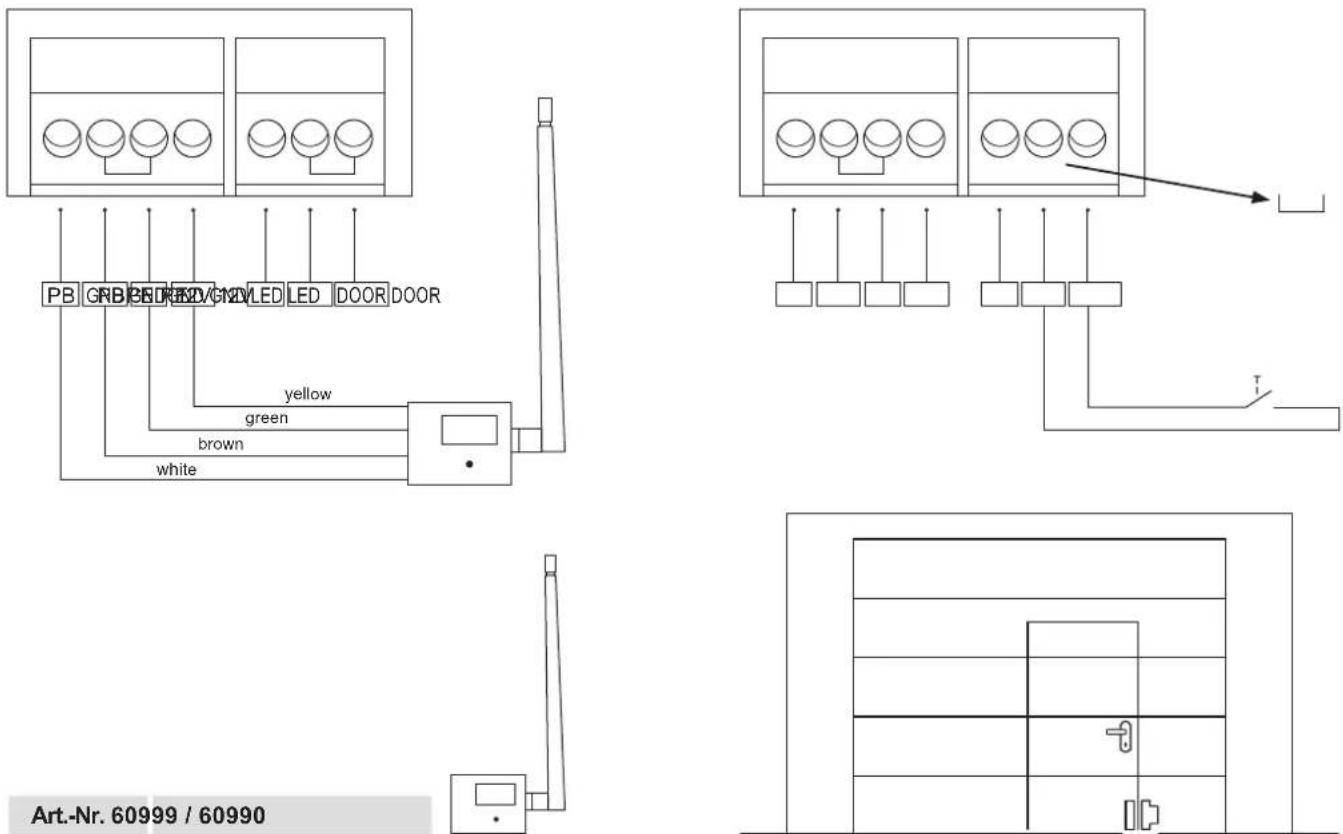

D4 Anschluss Smartphone Garagentoröffner 195

D5 Anschluss Schlupftürkontakt 195

D6 Kopplung Smart Home System 196

E Handsender löschen 197

E1 Handsender Entkoppeln 197

E2 Handsender auf Werksreset setzen 198

E3 Handsender vom Antrieb löschen.... 199

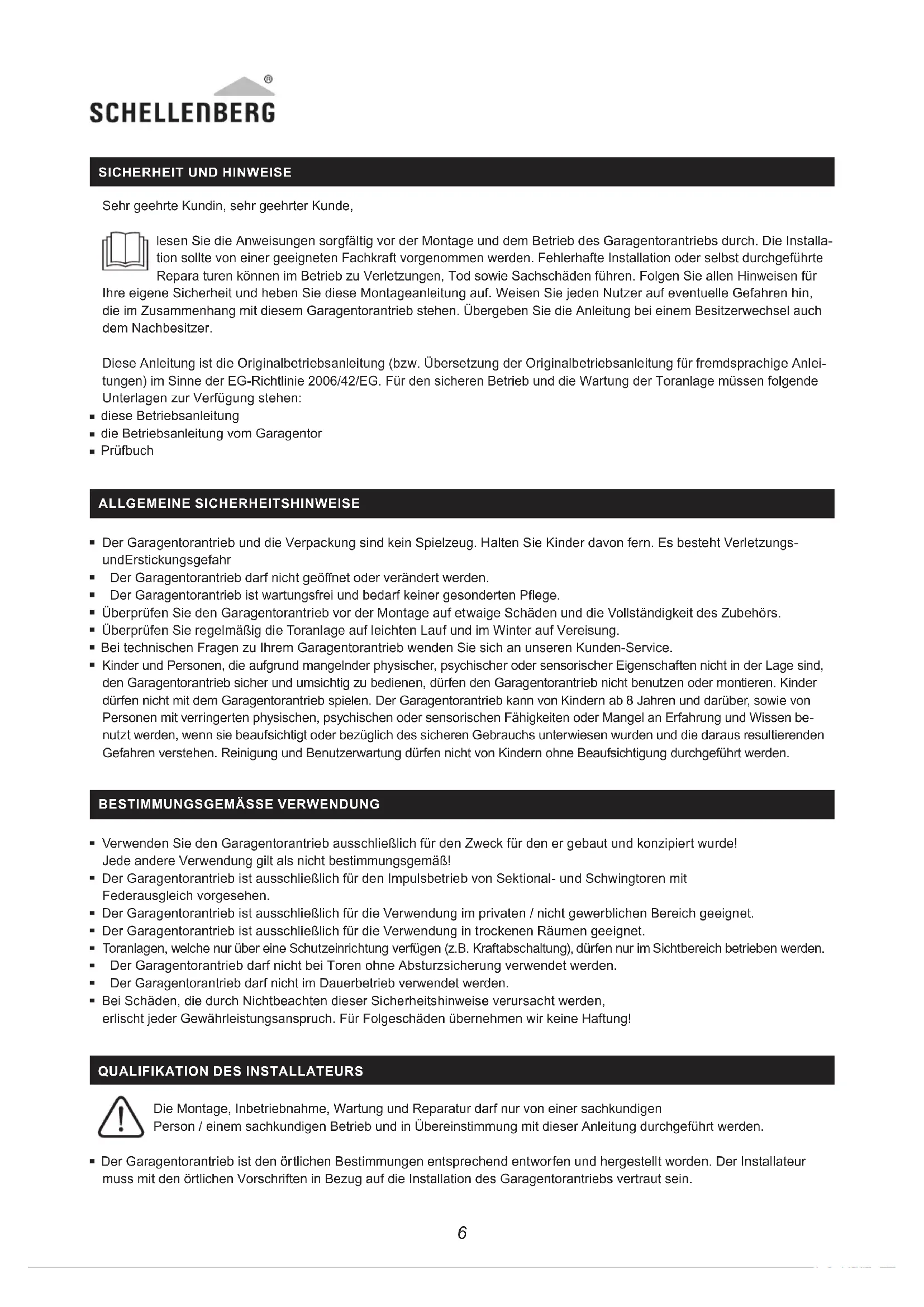

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

lesen Sie die Anweisungen sorgfältig vor der Montage und dem Betrieb des Garagentorantriebs durch. Die Installation sollte von einer geeigneten Fachkraft vorgenommen werden. Fehlerhafte Installation oder selbst durchgeführte Repara turen können im Betrieb zu Verletzungen, Tod sowie Sachschäden führen. Folgen Sie allen Hinweisen für eine Sicherheit und heben Sie diese Montageanleitung auf. Weisen Sie jeden Nutzer auf eventuelle Gefahren hin, zusammenhang mit diesem Garagentorantrieb stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch schbesitzer.

Diese Anleitung ist die Originalbetriebsanleitung (bzw. Übersetzung der Originalbetriebsanleitung für fremdsprachige Anleitungen) im Sinne der EG-Richtlinie 2006/42/EG. Für den sicheren Betrieb und die Wartung der Toranlage müssen folgende Unterlagen zur Verfügung stehen:

■ diese Betriebsanleitung
■ die Betriebsanleitung vom Garagentor
■ Prüfbuch

ALLGEMEINE SICHERHEITSHINWEISE

• Der Garagentorantrieb und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr
• Der Garagentorantrieb darf nicht geöffnet oder verändert werden.
  Der Garagentorantrieb ist wartungsfrei und bedarf keiner gesonderten Pflege.
• Überprüfen Sie den Garagentorantrieb vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Überprüfen Sie regelmäßig die Toranlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrem Garagentorantrieb wenden Sie sich an unseren Kunden-Service.
• Kinder und Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, den Garagentorantrieb sicher und umsichtig zu bedienen, dürfen den Garagentorantrieb nicht benutzen oder montieren. Kinder dürfen nicht mit dem Garagentorantrieb spielen. Der Garagentorantrieb kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, psychischen oder sensorischen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Verwenden Sie den Garagentorantrieb ausschließlich für den Zweck für den er gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!
• Der Garagentorantrieb ist ausschließlich für den Impulsbetrieb von Sektional- und Schwingtoren mit Federausgleich vorgesehen.
• Der Garagentorantrieb ist ausschließlich für die Verwendung im privaten / nicht gewerblichen Bereich geeignet.
• Der Garagentorantrieb ist ausschließlich für die Verwendung in trockenen Räumen geeignet.
• Toranlagen, welche nur über eine Schutzeinrichtung verfügen (z.B. Kraftabschaltung), dürfen nur im Sichtbereich betrieben werden.
• Der Garagentorantrieb darf nicht bei Toren ohne Absturzsicherung verwendet werden.
• Der Garagentorantrieb darf nicht im Dauerbetrieb verwendet werden.
• Bei Schäden, die durch Nichtbeachten dieser Sicherheitshinweise verursacht werden, erlischt jeder Gewährleistungsanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Die Montage, Inbetriebnahme, Wartung und Reparatur darf nur von einer sachkundigen Person / einem sachkundigen Betrieb und in Übereinstimmung mit dieser Anleitung durchgeführt werden.

- Der Garagentorantrieb ist den örtlichen Bestimmungen entsprechend entworfen und hergestellt worden. Der Installateur muss mit den örtlichen Vorschriften in Bezug auf die Installation des Garagentorantriebs vertraut sein.

• Unqualifiziertes Personal oder Personen, die die Arbeitsschutz-Standards für automatische Türen und Tore nicht kennen, dürfen auf keinen Fall Installationen oder Eingriffe am Garagentorantrieb vornehmen.
• Personen, die die geltenden Sicherheitsnormen zur Installation und Wartung misachten, sind für Schäden, Verletzungen, Kosten, Ausgaben oder Ansprüche verantwortlich, welche aus der Nichtbeachtung der Sicherheitsnormen entstehen.

VOR DER MONTAGE

■Der Garagentorantrieb ist nicht für den Betrieb schwergängiger Tore ausgelegt.

- Prüfen Sie, ob sich das Tor von Hand leichtgängig öffnen und schließen lässt.

• Prüfen Sie, ob die Ausgleichsfedern richtig eingestellt sind, indem Sie das Tor auf ca. einen Meter anheben und lassen es dann los. Das Tor darf sich in dieser Stellung weder nach unten, noch nach oben bewegen.
  Das Nachstellen der Ausgleichsfeder am Garagentor darf nur von einer sachkundigen Person durchgeführt werden.
• Die Garagendecke muss für die Montage des Garagentorantriebes geeignet sein. Es ist zu prüfen, ob zusätzliche Befestigungsteile angebracht werden müssen.

SICHERHEITSHINWEISE ZUR MONTAGE

• Während den Montagearbeiten ist auf Einhaltung aller geltenden Vorschriften zur Arbeitssicherheit sowie aller geltenden Vorschriften für den Betrieb von elektrischen Geräten zu achten. Hierbei müssen die erforderlichen nationalen Richtlinien zwingend beachtet werden.
• Befolgen Sie die Anweisungen und Hinweise dieser Montageanleitung. Sollten Sie bei der Installation unsicher sein, nehmen Sie Kontakt mit unserem Kunden-Service auf (s. Rückseite).
• Mögliche Gefährdungen im Sinne der DIN EN 13241-1 werden durch die Montage nach dieser Anleitung vermieden.
• Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden.
• Das Garagentor sollte ausbalanciert sein. Unbewegliche oder schwergängige Tore müssen repariert werden. In einem nicht ausbalancierten Zustand sind Garagentore, Torfedern, Kabel, Scheiben, Halterungen und Schienen unter extremer Spannung, was zu schweren Verletzungen führen kann. Versuchen Sie nicht, das Tor zu lösen, zu verschieben oder zu richten. Suchen Sie eine geeignete Fachkraft auf.
• Für Garagen ohne zusätzlichen Zugang ist eine Notentriegelung für den Drehgriff (Art. Nr.: 60553) oder ein Notentriegelungsschloss (Art. Nr.: 60511) notwendig. Diese Einrichtungen verhindern bei einem Defekt oder Spannungsausfall ein mögliches Aussperren aus der Garage.
• Entfernen Sie vor dem Einbau des Garagentorantriebes bestehende Verriegelungen und Schlösser gemäß der Montageanleitung des Garagentores, sodass die Benutzung des Garagentorantriebs nicht beeinträchtigt wird.
• Installieren Sie alle optionalen Bedienelemente (z.B. Schlüsselschalter (Art.Nr.: 25101, 25102) oder Wandtaster (Art.Nr.: 60060)) in einer Höhe von mindestens 1,5 m und in Sichtweite des Garagentores, aber fern von sich bewegenden Teilen und außerhalb der Reichweite von Kindern.
• Befestigen Sie die Warnhinweise gegen das Einklemmen an einer gut sichtbaren Stelle oder in der Nähe des Schalters.
• Befestigen Sie den Aufkleber zur manuellen Entriegelung in der Nähe des Garagentorantriebs.
• Stellen Sie vor der Inbetriebnahme Ihres Garagentorantriebs sicher, dass sich keine Hindernisse im Fahrweg des Tores befinden.
  ■ Lesen Sie die Anweisungen sorgfältig.
• Beachten Sie bei der Montage die Mindestabstände analog der Zeichnungen.
• Bohrstaub, Schmutz oder Späne dürfen nicht in den Garagentorantriebskopf oder in das Schienensystem gelangen. Decken Sie diese Teile während Montagearbeiten sorgfältig ab.

SICHERHEITSHINWEISE ZUR INBETRIEBNAHME

• Überprüfen Sie Ihren Stromanschluss. Die Werte müssen mit den Werten in dieser Bedienungsanleitung übereinstimmen. Diese Angaben befinden sich auch auf dem Typenschild des Garagentorantriebs.
• Der Stromanschluss in der Garage muss den örtlichen Vorschriften entsprechen.

• Überprüfen Sie die Sicherheitsfunktionen des Garagentorantriebs wie folgt: Legen Sie einen ca. 50mm hohen Gegenstand (z.B. ein Stück Holz) unter die Hauptschließkante des Garagentores. Lassen Sie das Tor herunterfahren. Beim Auftreffen des Tores auf das Hindernis muss der Garagentorantrieb reversieren und den Gegenstand freigeben.

• Benutzen Sie für Ihre zusätzliche Sicherheit eine optionale Lichtschranke (Art.Nr.: 60030) und überprüfen Sie regelmäßig den automatischen Sicherheitsrücklauf.

• Nach der Lernfahrt muss die Sicherheitseinrichtung (Hinderniserkennung mit Kraftabschaltung, Lichtschranke) überprüft werden.
• Die Inbetriebnahme des Endproduktes bzw. der Kombination ist von Seiten der Alfred Schellenberg GmbH so lange untersagt, bis die Konformität des Endproduktes bzw. der Kombination aus dem Garagentorantrieb und Garagentor auf Grundlage der hierfür geltenden Normen, Spezifikationen bzw. Richtlinien festgestellt ist. Im Zweifel sollte hierfür ein Montagefachbetrieb eingeschaltet werden (siehe beiliegende Konformitätserklärung).

SICHERHEITSHINWEISE ZUM BETRIEB

• Ein nicht einwandfrei funktionierendes Sicherheits-Hindernissystem kann zu Sachschäden, schweren Verletzungen oder gar zum Tod führen.
• Stellen Sie sicher, dass das Garagentor vollständig geöffnet ist und sich in Ruheposition befindet, bevor Sie in die oder aus der Garage fahren oder gehen.
• Stellen Sie sicher, dass das Garagentor nach dem Verlassen der Garage vollständig geschlossen ist.
• Achten Sie bei der Benutzung der Notentriegelung darauf, dass das geöffnete Garagentor wegen schwachen oder gebrochenen Federn plötzlich herunterfallen kann.
• Lassen Sie Kinder nicht mit dem Garagentorantrieb, einschließlich Handsendern spielen. Handsender sind von Kindern fern zu halten.
• Beobachten Sie das sich bewegende Tor. Personen dürfen sich nicht im Gefahrenbereich des Garagentores aufhalten, bis das Tor vollständig geöffnet oder geschlossen ist.
• Betreiben Sie den Garagentorantrieb nur im Sichtbereich sofern dieser nur über eine Sicherheitseinrichtung verfügt.
• Bleiben Sie niemals unter dem geöffneten Tor stehen.
• Greifen Sie niemals während der Torfahrt in die Führungsschiene.
  ■ Legen Sie an den Anschlussklemmen des Garagentorantriebs niemals Netzspannung (230 V / 50 Hz) an.
• Es ist möglich, dass es zu ungewollten Fehlauslösungen des Handsenders und dadurch zu ungewollten Torfahrten kommt, wenn dieser in der Hosentasche oder Handtasche aufbewahrt wird.

SICHERHEITSHINWEISE ZUM BETRIEB MIT EINEM SMART HOME SYSTEM

• Bitte betätigen Sie die gesamte Toranlage nur in Sichtweite.
• Bei Steuerung der Toranlage über ein Smart Home System, installieren Sie vor Gebrauch eine Lichtschranke!
• Bitte stellen Sie vor jedem Betrieb sicher, dass sich keine Personen oder Gegenstände im Fahrweg des Tores befinden.
• Stellen Sie bei automatisierten Abläufen mit einem Smart Home System zu jeder Zeit sicher, dass sich niemand im Fahrweg des Toresbefindet und installieren Sie eine zweite Sicherheitseinrichtung (z. B. eine Lichtschranke Art. Nr.: 60030)

SICHERHEITSHINWEISE ZUR WARTUNG, REPARATUR UND REINIGUNG

Während der Reinigung, Wartung und beim Austausch von Teilen muss der Garagentorantrieb vom Netz getrennt werden.

• Prüfen Sie die Anlage regelmäßig. Insbesondere sind Kabel, Federn und Halterungen auf Anzeichen von Verschleiß, Beschädigung oder Ungleichgewicht zu prüfen. Verwenden Sie den Garagentorantrieb nicht, wenn eine Reparatur oder Änderung der Einstellung erforderlich ist.
• Kinder dürfen keine Reinigung oder Instandsetzung am Garagentorantrieb ohne Aufsicht vornehmen.
• Eine eventuell erforderliche Anpassung darf nur von einer sachkundigen Person durchgeführt werden.
• Überprüfen Sie monatlich die Funktion der Notentriegelung.
• Bei einem Defekt muss unmittelbar eine sachkundige Person mit der Prüfung/Reparatur beauftragt werden.
• Bei einem Defekt der Netzanschlussleitung muss diese durch eine Elektrofachkraft ersetzt werden.

SICHERHEITSHINWEISE ZUR BATTERIE DER HANDSENDER

• Auf die Markierungen der Pole Plus (+) und Minus (-) achten und sicherstellen, dass die Batterien korrekt in das Produkt eingelegt werden.
• Nur Batterien verwenden, die für das Produkt geeignet sind.
• Verbrauchte Batterien unverzüglich entfernen und gem. der örtlichen Entsorgungsvorschriften der Wiederverwertung zuführen. Pol Plus (+) abkleben.

WARNUNG! Batterien außer Reichweite von Kindern und Haustieren halten. Das Verschlucken einer Batterie kann lebensbedrohliche Folgen haben. Nötigenfalls sofort einen Arzt aufsuchen. Auch bei Verdacht auf Verschlucken.

■ Batterie auf keinen Fall aufladen.
- Batterien dürfen nicht deformiert, beschädigt, zerlegt, geöffnet oder kurzgeschlossen werden.
- Batterien dürfen weder Hitze noch Feuer oder jeglicher Art von Flüssigkeit ausgesetzt werden.
■ Falls die Batterie undicht sein sollte, darauf achten, dass die Flüssigkeit nicht mit der Haut oder den Augen in Kontakt kommt. Bei Kontakt der Flüssigkeit mit viel Wasser ausspülen und einen Arzt aufsuchen.

GARANTIEBEDINGUNGEN

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

• nutzungsbedingten, normalen Verschleiß
• unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
• höhere Gewalt oder sonstige äußere Einflüsse
• unsachgemäße Wartung und Reparatur durch Dritte
  ■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 3 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum Ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Durch die Garantie wird die gesetzliche Gewährleistung weder ausgeschlossen oder eingeschränkt.

EU-KONFORMITÄTSERKLÄRUNG

Der Garagentorantrieb (60922, 60917) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Zusätzlich liegt diesem Garagentorantrieb eine aktuelle EU-Konformitätserklärung bei.

Nicht im Hausmüll entsorgen! Der Garagentorantrieb ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

Maschinenrichtlinie 2006/42/EG

Funkanlagenrichtlinie RED 2014/53/EU

RoHS-Richtlinie 2011/65/EU

EU-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU

LEGENDE ZUM LIEFERUMFANG

A Schiene inkl. Kette
B Verbindungsschienen
C Mittlere Schienen
D Endschiene
E Wandhalter
F Garagentorantrieb
G Antriebsadapter
H Bügel
I Sechskantmutter M6
J Bundbolzen „lang“ mit Federstecker
K Schienenhalter
L Deckenbefestigungswinkel
M Sechskantschraube M6
N Torbefestigungsbeschlag
O Torarm (Koppelstange)
P Bundbolzen „kurz“ mit Federstecker
Q Seil manuelle Torentriegelung
R Oberer Endanschlag (Limit Block)
S Bohrschrauben
T Handsender

Befestigungsmaterial für Tor und Wand ist nicht im Lieferumfang enthalten.

TECHNISCHE DATEN
Smart DRIVE M

Art.-Nr. 60922, 60917
Netzspannung 220 V – 240 V AC 50/60 Hz
Nennleistung 200 W
Standby-Leistung 5 W
Maximale Kraft 500 N
Geschwindigkeit 0,15 m/s
Beleuchtung LED 12 V DC
Leuchtdauer 3 Min.
Funk-Frequenz 868,4 MHz
Sendeleistung max. 10 dBm / 10 mW
Umgebungstemperatur -20°C bis +40°C
Max. Torgröße 8 m^2
Schutzart	IP 20. Nur für trockene Innenräume.
Schutzklasse

Handsender

Art.-Nr. 60930
Modell / Art	Funk-Handsender 868 2-Kanal
Funk Frequenz	868,4 MHz
Sendeleistung max. 10 dBm / 10 mW
Spannungsversorgung	3 V DC
Batterietyp	CR2032 (Lithium Batterie)
Schutzart	IP 20. Nur für trockene Innenräume.
Umgebungstemperatur -10° bis +55°C

CONTENTS

Technische gegevens 28

TECHNISCHE GEGEVENS
Smart DRIVE M

Maskindirektiv 2006/42/EF Radiodirektiv RED 2014/53/EU RoHS-direktiv: 2011/65/EU ÈMC-direktivet 2014/30/EU

TEGNFORKLARING FOR LEVERINGSOMFANGET

A

A1

1.

A2

1.

DE Schieben Sie das Garagentor in die höchstmögliche Endposition. Vorsicht, wenn der Laufweg der Rollen des Garagentores nicht gesichert ist, kann das Tor herunterfallen!

DE Betätigen Sie beide Tasten für 2 Sekunden gleichzeitig.

DE Drücken Sie die Taste „Set“ und halten Sie die Taste gedrückt. Währenddessen stecken Sie den Stecker des Garanetorantriebs in die Steckdose.

Art.-Nr. 25101
Art.-Nr. 25102

D3

D4 D5

D6

SCHELLENBERG SMART HOME SYSTEM
