Тип продукту	Автоматика для гаражних воріт
Модель	Smart Drive M
Артикули	60922, 60917
Робоча напруга	220-240 В змінного струму, 50/60 Гц
Номінальна потужність	200 Вт
Потужність у режимі очікування	5 Вт
Максимальне зусилля	500 Н
Швидкість руху	0,15 м/с
Вбудоване освітлення	Світлодіодне, 12 В постійного струму, тривалість 3 хв
Радіочастота	868,4 МГц
Потужність передачі	макс. 10 дБм (10 мВт)
Робоча температура	від -20 °C до +40 °C
Максимальний розмір воріт	8 м²
Ступінь захисту	IP20 (сухі приміщення)
Тип передавача	Портативний 2-канальний, арт. 60930
Батарея передавача	CR2032 (літієва, 3 В постійного струму)
Основні функції	Відкривання/закривання воріт, виявлення перешкод, освітлення, керування через передавач, сумісність із системою Smart Home
Обслуговування та чищення	Спеціального обслуговування не потребує; регулярно перевіряйте кабелі, пружини та кріплення
Безпека	Відключення при перевантаженні, можливість встановлення опціональної світлової перешкоди (арт. 60030)
Доступні запасні частини	Передавач, світлова перешкода, аварійне розблокування тощо.
Гарантія	3 роки

Часті запитання - Smart Drive M Schellenberg

Як встановити автоматику Smart Drive M?

Встановлення повинен виконувати кваліфікований персонал. Дотримуйтесь кроків в інструкції: монтаж на рейку, стелю або ворота, потім програмування передавача та налаштування кінцевих вимикачів. Переконайтеся, що ворота збалансовані перед встановленням.

Як запрограмувати портативний передавач?

Для керування воротами одночасно натисніть дві кнопки передавача протягом 2 секунд. Для окремого керування освітленням або другим двигуном зверніться до розділу B інструкції.

Як налаштувати кінцеві вимикачі?

Перемістіть ворота в бажане верхнє положення, потім активуйте верхній кінцевий вимикач. Повторіть для нижнього положення. Зверніть увагу на аварійну зупинку під час налаштування (розділ C інструкції).

Що робити, якщо ворота не відчиняються?

Перевірте електроживлення, балансування воріт, чи не зламані пружини. Випробуйте аварійне розблокування. Якщо проблема не зникає, зверніться до кваліфікованого монтажника.

Чи сумісний Smart Drive M із системами Smart Home?

Так, його можна підключити до системи Smart Home через з'єднувач (розділ D6). Перед використанням встановіть другий пристрій безпеки (світлову перешкоду) і переконайтеся, що ніхто не знаходиться в зоні руху.

Яке максимальне зусилля автоматики?

Максимальне зусилля становить 500 Н. Воно регулюється через виявлення перешкод. Регулярно перевіряйте систему безпеки, розміщуючи перешкоду заввишки 50 мм під воротами.

Як виконати аварійне розблокування?

Використовуйте трос ручного розблокування (арт. 60553 або 60511), потягнувши за нього. Увага: ворота можуть впасти, якщо пружини ослаблені. Перевіряйте розблокування щомісяця.

Як чистити автоматику?

Перед чищенням відключіть пристрій від мережі. Використовуйте суху ганчірку. Не використовуйте агресивні засоби. Діти не повинні чистити пристрій без нагляду.

Яку батарею використовувати для передавача?

Передавач використовує батарею CR2032 (літієва, 3 В постійного струму). Дотримуйтесь полярності. Не заряджайте батарею. Тримайте батареї в недоступному для дітей місці.

Як скинути передавач до заводських налаштувань?

Зверніться до розділу E2 інструкції: певна комбінація кнопок дозволяє скинути передавач. Точна процедура описана в посібнику.

ПОСІБНИК КОРИСТУВАЧА Smart Drive M Schellenberg

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА

Безпека та вказівки 114

Загальні правила техніки безпеки 114

Використання за призначенням 114

Кваліфікація монтера 114

До початку монтажу 115

Правила техніки безпеки під час монтажу 115

Правила техніки безпеки під час введення в експлуатацію 115

Правила техніки безпеки під час експлуатації 116

Правила техніки безпеки під час обслуговування, ремонту й очищення 116

Інструкції з безпеки батарейки 116

Гарантійні умови 117

Декларація про відповідність ЄС 117

Опис комплекту постачання 118

Технічні характеристики 118

Потрібні інструменти 173

Комплект постачання 173

A Монтаж 174

A1 Монтаж напрямних 174

A2 Монтаж стелі 176

A3 Монтаж воріт 182

В Програмування портативного пульта керування 187

B1 Керування воротами 187

B2 Окреме керування світлом або другий привод 189

С Встановлення кінцевих положень 191

C1 Аварійне зупинення під час встановлення кінцевих положень 193

D Додаткова комплектація 193

D1 Підключення світлового бар'єру 194

D2 Підключення настінного перемикача/вимикача з ключем 194

D3 Підключення додаткового освітлення гаража 195

D4 Підключення відкривання воріт гаража зі смартфону 195

E Обнулення портативного пульта керування.... 197

E1 Обнулення портативного пульта керування 197

E2 Встановіть брелок на заводські налаштування 198

E3 Зніміть брелок з приводу 199

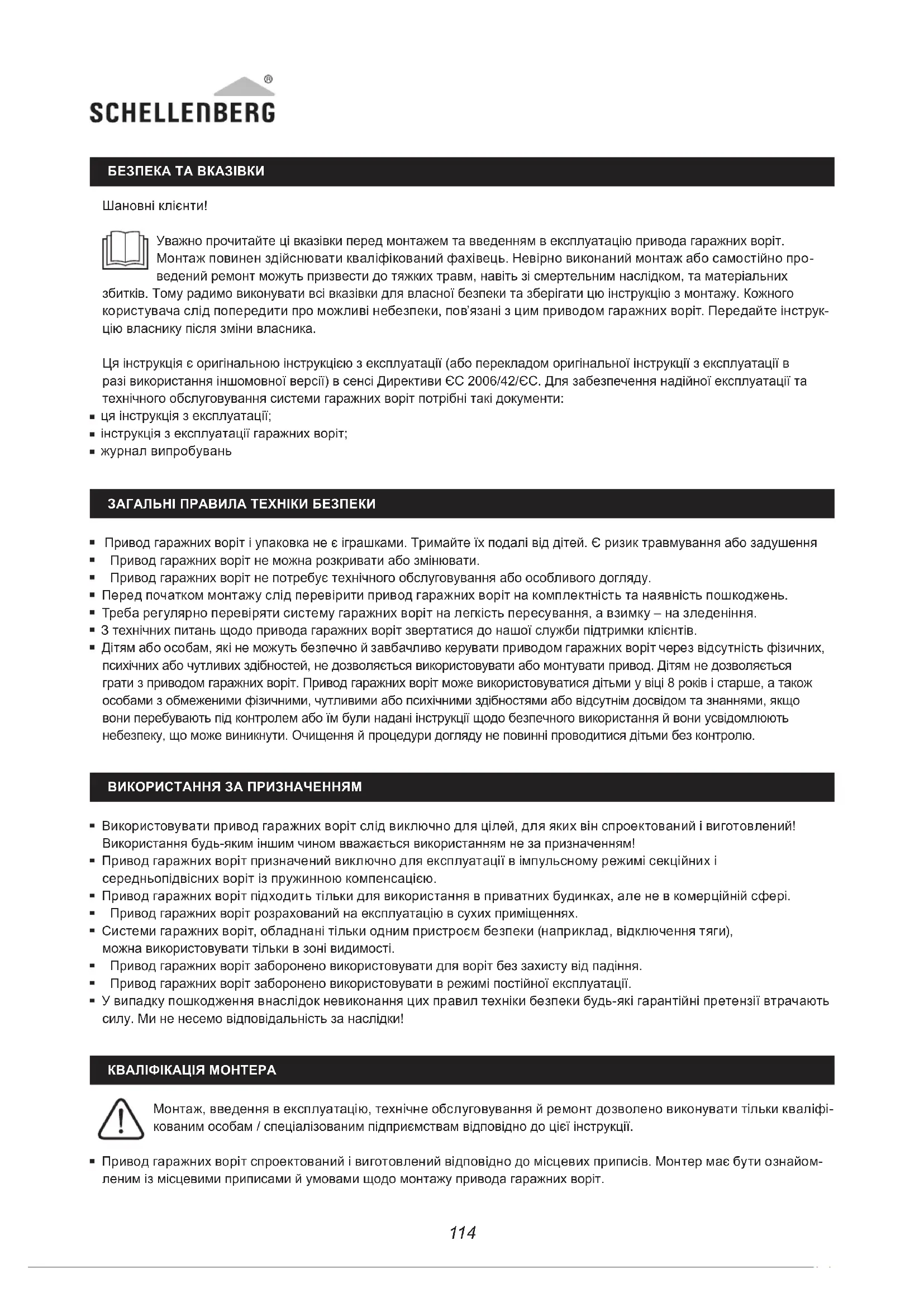

БЕЗПЕКА ТА ВКАЗІВКИ

Шановні клієнти!

Уважно прочитайте ці вказівки перед монтажем та введенням в експлуатацію привода гаражних воріт. Монтаж повинен здійснювати кваліфікований фахівець. Невірно виконаний монтаж або самостійно проведений ремонт можуть призвести до тяжких травм, навіть зі смертельним наслідком, та матеріальних збитків. Тому радимо виконувати всі вказівки для власної безпеки та зберігати цю інструкцію з монтажу. Кожного користувача слід попередити про можливі небезпеки, пов'язані з цим приводом гаражних воріт. Передайте інструкцію власнику після зміни власника.

Ця інструкція є оригінальною інструкцією з експлуатації (або перекладом оригінальної інструкції з експлуатації в разі використання іншомовної версії) в сенсі Директиви ЄС 2006/42/ЄС. Для забезпечення надійної експлуатації та технічного обслуговування системи гаражних воріт потрібні такі документи:

■ ця інструкція з експлуатації;
■ інструкція з експлуатації гаражних воріт;
■ журнал випробувань

ЗАГАЛЬНІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

• Привод гаражних воріт і упаковка не є іграшками. Тримайте їх подалі від дітей. Є ризик травмування або задушення
  ■ Привод гаражних воріт не можна розкривати або змінювати.
• Привод гаражних воріт не потребує технічного обслуговування або особливого догляду.
  ■ Перед початком монтажу слід перевірити привод гаражних воріт на комплектність та наявність пошкоджень.
• Треба регулярно перевіряти систему гаражних воріт на легкість пересування, а взимку – на зледеніння.
  ■ 3 технічних питань щодо привода гаражних воріт звертатися до нашої служби підтримки клієнтів.
• Дітям або особам, які не можуть безпечно й завбачливо керувати приводом гаражних воріт через відсутність фізичних, психічних або чутливих здібностей, не дозволяється використовувати або монтувати привод. Дітям не дозволяється грати з приводом гаражних воріт. Привод гаражних воріт може використовуватися дітьми у віці 8 років і старше, а також особами з обмеженими фізичними, чутливими або психічними здібностями або відсутнім досвідом та знаннями, якщо вони перебувають під контролем або їм були надані інструкції щодо безпечного використання й вони усвідомлюють небезпеку, що може виникнути. Очищення й процедури догляду не повинні проводитися дітьми без контролю.

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

• Використовувати привод гаражних воріт слід виключно для цілей, для яких він спроектований і виготовлений! Використання будь-яким іншим чином вважається використанням не за призначенням!
• Привод гаражних воріт призначений виключно для експлуатації в імпульсному режимі секційних і середньопідвісних воріт із пружинною компенсацією.
• Привод гаражних воріт підходить тільки для використання в приватних будинках, але не в комерційній сфері.
• Привод гаражних воріт розрахований на експлуатацію в сухих приміщеннях.
• Системи гаражних воріт, обладнані тільки одним пристроєм безпеки (наприклад, відключення тяги), можна використовувати тільки в зоні видимості.
• Привод гаражних воріт заборонено використовувати для воріт без захисту від падіння.
• Привод гаражних воріт заборонено використовувати в режимі постійної експлуатації.
• У випадку пошкодження внаслідок невиконання цих правил техніки безпеки будь-які гарантійні претензії втрачають силу. Ми не несемо відповідальність за наслідки!

КВАЛІФІКАЦІЯ МОНТЕРА

Монтаж, введення в експлуатацію, технічне обслуговування й ремонт дозволено виконувати тільки кваліфікованим особам / спеціалізованим підприємствам відповідно до цієї інструкції.

- Привод гаражних воріт спроектований і виготовлений відповідно до місцевих приписів. Монтер має бути ознайомленим із місцевими приписами й умовами щодо монтажу привода гаражних воріт.

• Некваліфікованим особам та особам, не обізнаним щодо стандартів захисту праці у сфері автоматичних дверей і воріт, заборонено виконувати монтаж привода гаражних воріт або втручатися в його роботу.
• Особи, які порушують чинні норми безпеки щодо монтажу й технічного обслуговування, несуть відповідальність за матеріальні збитки, травми, витрати або претензії внаслідок невиконання норм безпеки.

ДО ПОЧАТКУ МОНТАЖУ

■Привод гаражних воріт не призначений для воріт, що важно пересуваються.

- Треба перевірити, чи можна легко відкрити й закрити ворота руками.

• Перевірити, чи правильно налаштовані компенсаційні пружини: вони мають підіймати ворота приблизно на один метр і відпускати. Ворота в цьому положенні не рухаються ні вниз, ні вгору.
• Налаштування компенсаційних пружин гаражних воріт дозволено виконувати тільки уповноваженим фахівцям.
• Стеля гаража повинна підходити для монтажу привода гаражних воріт. Слід перевірити, чи потрібні додаткові елементи кріплення.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС МОНТАЖУ

• Під час монтажних робіт слід дотримуватись усіх чинних приписів щодо безпеки праці, а також усіх чинних приписів стосовно експлуатації електричних приладів. Відповідні національні директиви також обов'язкові для виконання.
• Треба дотримуватися вказівок і рекомендацій цієї інструкції з монтажу. Якщо у вас виниклі питання щодо монтажу, зверніться до нашої служби підтримки клієнтів (див. на звороті).
• Монтаж відповідно до наших вказівок дозволить уникнути можливих пошкоджень у сенсі DIN EN 13241-1.
• Підключення до електромережі мають здійснювати тільки кваліфіковані фахівці-електрики.
• Гаражні ворота треба відбалансувати. Ворота, що погано або зовсім не пересуваються, треба відремонтувати. Якщо ворота не відбалансовані, гаражні ворота, пружини, кабелі, шайби, кріплення й напрямні знаходяться під великим напруженням, що може спричинити тяжкі травми. Ніколи не намагайтеся самостійно розблокувати, пересунути або вирівняти ворота. Довірте це кваліфікованим фахівцям.
• Для гаражів без додаткового доступу потрібен пристрій аварійного розблокування для поворотної рукоятки (Арт. №: 60553) або замок з аварійним розблокуванням (Арт. №: 60511). Ці пристрої дозволяють відімкнути гараж у разі пошкодження або переривання електропостачання.
• Перед монтажем привода гаражних воріт згідно з інструкцією з експлуатації гаражних воріт слід демонтувати усі встановлені блокування й замки, які будуть заважати роботі привода гаражних воріт.
• Усі опціональні елементи керування (наприклад, вимикач із ключем (Арт. №: 25101, 25102) або настінний перемикач (Арт. №: 60060)) треба встановлювати на висоті не менше 1,5 м, в зоні видимості гаражних воріт, але на відстані від рухливих частин та поза зоною досяжності дітей.
• Попереджувальні вказівки проти затискання слід закріпити на видному місці або поряд із вимикачем.
• Наклейку щодо ручного розблокування слід розмістити поряд із приводом гаражних воріт.
• Перед введенням в експлуатацію привода гаражних воріт треба переконатися в тому, що на шляху руху воріт немає жодних перешкод.
• Уважно прочитати цю інструкцію.
• Під час монтажу слід дотримуватися мінімальних відстаней, відповідно до креслення.
• Відходи свердління, бруд або тирса не повинні потрапити в головку привода гаражних воріт або в систему напрямних. Під час монтажу треба ретельно закрити ці компоненти.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

• Треба перевірити параметри електричного підключення. Вони мають співпадати зі значеннями, що вказані в цій інструкції з експлуатації. Ці дані вказані також на фірмовій табличці привода гаражних воріт.
• Параметри електричного підключення в гаражі мають відповідати місцевим приписам.
• Перевірити функції безпеки привода гаражних воріт наступним чином: Покласти предмет висотою близько 50 мм (наприклад, шматок деревини) під основну кінцеву кромку гаражних воріт. Опустити ворота. При зіткненні воріт із перешкодою привод гаражних воріт повинен дати задній хід і звільнити предмет.
• Для більшої безпеки служить опціональний світловий бар'єр (Арт. №: 60030) — його функціонування треба регулярно перевіряти.
• Після навчального прогону перевірити пристрій безпеки (розпізнавання перешкоди з відключенням тяги, світловий бар'єр).

Введення в експлуатацію кінцевого продукту або комбінації продуктів заборонено компанією Alfred Schellenberg GmbH, доки відповідність кінцевого продукту або комбінації привода гаражних воріт і гаражних воріт чинним нормам, специфікаціям та директивам не буде доведена. У сумнівних випадках треба скористатися послугами спеціалізованого монтажного підприємства (див. додану декларацію про відповідність).

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ЕКСПЛУАТАЦІЇ

• Система безпечного розпізнавання перешкод, що функціонує не бездоганно, може спричините матеріальні збитки, тяжкі травми, навіть зі смертельним наслідком.
• Перш ніж заходити або заїжджати в гараж, треба переконатися, що гаражні ворота повністю відкриті та знаходяться в положенні спокою.
• Перед виходом із гаражу переконатися, що гаражні ворота повністю закриті.
• При використанні пристрою аварійного розблокування треба мати на увазі, що відкриті гаражні ворота можуть несподівано власти, якщо пружини ослабнули або зламалися.
• Не можна дозволяти дітям грати з приводом гаражних воріт або з портативним пультом керування. Портативні пульти керування слід ховати від дітей.
• Треба наглядати за воротами під час руху. Люди не повинні знаходитися в небезпечній зоні гаражних воріт, доки ворота повністю не закриються або не відкриються.
• Під час експлуатації завжди треба, щоб привод гаражних воріт був у зоні видимості, якщо він обладнаний тільки одним пристроєм безпеки.
  ■ Ніколи не можна стояти під відкритими воротами.
• Під час руху воріт не можна триматися за напрямні.
• Заборонено подавати на клеми під'єднання привода гаражних воріт напругу мережі (230 В / 50 Гц).
• Це може призвести до небажаного спрацьовування портативного пульта керування, коли він знаходиться в кишені або сумці, та небажаного руху воріт.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС ОБСЛУГОВУВАННЯ, РЕМОНТУ Й ОЧИЩЕННЯ

Під час обслуговування, ремонту й очищення компонентів привод гаражних воріт має бути від'єднаний від електромережі.

• Систему гаражних воріт слід регулярно перевіряти. Зокрема кабелі, пружини й кріплення треба перевіряти на зношення, пошкодження або відсутність балансу. Заборонено експлуатувати привод гаражних воріт, якщо потрібен ремонт, внесення змін або налаштування.
  ▪ Дітям заборонено проводити очищення або усунення несправностей привода гаражних воріт без нагляду.
• Потрібні налаштування дозволено виконувати тільки уповноваженим фахівцям.
• Раз на місяць слід перевіряти функціонування пристрою аварійного розблокування.
• У разі несправності треба негайно доручити кваліфікованому фахівцю перевірку/ремонт.
  ▪ У разі несправності кабелю підключення до електромережі треба доручити кваліфікованому електрику його заміну.

ІНСТРУКЦІЇ З БЕЗПЕКИ БАТАРЕЙКИ

■ Зверніть увагу на маркування на полюсах плюс (+) і мінус (-) і переконайтесь, що батарейки правильно вставлені в зарядний пристрій або виріб.
■ Використовуйте лише батарейки, які підходять до відповідного виробу.
■ Використані батареї слід утилізовувати відповідно до місцевих норм щодо утилізації відходів для переробки.
Заклеїти полюс (+) клейкою плівкою.

УВАГА! Тримайте батарейки в недоступному для дітей і домашніх тварин місці. Проковтування батарейки може мати небезпечні для життя наслідки. За необхідності негайно зверніться до лікаря. Навіть при підозрі на проковтування.

■ Ніколи не заряджайте батарейки, які не призначені для заряджання.
- Батарейки не повинні бути деформовані, пошкоджені, розібрані, відкриті або короткозамкнені.
▪ Батарейки не модна лишати під впливом тепла, вогню чи будь-якої рідини.
- Якщо батарейка протікає, пильнуйте, щоб рідина не потрапила на шкіру або в очі. При контакті з рідиною промийте великою кількістю води та зверніться до лікаря.

ГАРАНТІЙНІ УМОВИ

Ми надаємо гарантію на дефекти матеріалу та дефекти виробництва цього продукту. Гарантія не розповсюджується на пошкодження, що викликані такими причинами:

■ нормальне зношення в ході експлуатації;
■ неналежний монтаж, підключення, експлуатація або догляд;
■ форс-мажор або інші зовнішні впливи;
■ неналежне технічне обслуговування або ремонт третіми особами;
■ внесення технічних змін третіми особами.

У гарантійних випадках ми залишаємо за собою право вибору: ремонтувати продукт або замінити його аналогічним продуктом SCHELLENBERG. В результаті заміни або ремонту приладу гарантійний період не подовжується! Умовою виконання гарантійних обов'язків є наявність товарного чека. Якщо ви відсилаєте прилад, додайте копію чека й опишіть дефект.

Гарантійний період складає 3 роки й починається з дати купівлі продукту Schellenberg. Ця гарантія виробника не стосується претензій, що виникають внаслідок надання правової гарантії, на які ви, як споживачі, по відношенню до продавця маєте право відповідно до чинного законодавства, включно зі спеціальними положеннями про захист прав споживачів. Гарантія не виключає й не обмежує правову гарантію.

ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ ЄС

Привод гаражних воріт (60922, 60917) відповідає чинним вимогам європейських і національних директив. Відповідність було доведено. Повний текст Декларації про відповідність ЄС доступний за наступною адресою: http://www.schellenberg.de (пункт меню «Послуги» в Центрі завантаження).

До цього привода гаражних воріт додається актуальна Декларація про відповідність ЄС.

Не утилізувати разом із побутовими відходами! Привод гаражних воріт піддається переробці та може бути відданий до центру утилізації або пункту збирання побутових відходів.

Директива про безпеку машин та обладнання 2006/42/ЄС Директива ЄС про радіоапаратуру RED 2014/53/ЄС Директива з обмеження шкідливих речовин 2011/65/ЄС Директива 2014/30/ЄС щодо електромагнітної сумісності

ОПИС КОМПЛЕКТУ ПОСТАЧАННЯ

A Напрямна з ланцюгом

В 3'єднувальні напрямні

С Центральні напрямні

D Кінцева напрямна

Е Кріплення до стіни

F Привод гаражних воріт

G Адаптер привода

Н Скоба

I Шестигранна гайка М6

J Палець із буртиком «довгий», із пружинним штекером

К Тримач напрямних

L Кутовий елемент кріплення до стелі

М Шестигранна гайка М6

N Фурнітура кріплення воріт

О Кронштейн воріт (з'єднувальна штанга)

Р Палець із буртиком «короткий», із пружинним штекером

Q Трос пристрою ручного розблокування воріт

R Верхній кінцевий упор (Limit Block)

S Саморізи

Т Портативний пульт керування

Матеріали для кріплення до воріт і стіни не входять до комплекту постачання.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Smart DRIVE M

Арт. No 60922, 60917
Робоча напруга 220–240 В змін. струму 50/60 Гц
Номінальна потужність 200 Вт
Потужність в режимі очікування 5 Вт
Максимальне зусилля 500 Н
Швидкість 0,15 м/с
Освітлення світлодіодне, 12 В пост. струму
Тривалість світіння 3 хв
Радіочастота 868,4 МГц
Потужність передачі макс. 10 дБм / 10 мВт
Температура довкілля	-20...+40 °C
Макс. розмір воріт	8 M^2
Ступінь захисту	IP 20. Тільки для сухих внутрішніх приміщень.
Клас захисту

Портативний пульт керування

Арт. No 60930
Модель/тип	Радіобрелок 868 2-канальний / 4-канальний
Радіочастота 868,4 МГц
Потужність передачі макс. 10 дБм / 10 мВт
Електроживлення	3 В пост. струму
Джерело живлення	CR2032 (літієва батарея)
Ступінь захисту	IP 20. Тільки для сухих внутрішніх приміщень.
Температура довкілля	-10...+55 °C

TURINYS

Д Опциони прибор 193

UA Перевести ворота в найви- щу кінцеву позицію. Увага! Якщо хід руху роликів га- ражних воріт не заблокований, ворота можуть власти!

UA Натиснути обидві кнопки й тримати протягом 2 секунд.

UA Натиснути кнопку «Set» і тримати натиснутою. У той же час вставити штекер привода гаражних воріт у розетку.
