ПОСІБНИК КОРИСТУВАЧА RolloDrive 65 Premium Schellenberg

Безпека та вказівки Технічні дані Опис виробу Опис кнопок та дисплею

Потрібні інструменти Комплект поставки

Налаштування кінцевих положень Зміна/коригування кінцевих положень Ручне керування Автоматичний режим: налаштування часу відкривання та закривання Розпізнавання завад Розпізнавання блокування Обмеження часу роботи Опціональне приладдя: датчик сонця та сутінок Налаштування значення яскравості світла – функція «Сонце» Вмикання та вимикання функції «Сонце» Наочне пояснення принципу дії функції «Сонце» Налаштування рівня освітлення в сутінках – функція «Сутінки» Вмикання та вимикання функції «Сутінки» Наочне пояснення принципу дії функції «Сутінки» Ручне та автоматичне переключення Опціональне приладдя: Радіопульт дистанційного керування / таймер для радіокерування Сполучення радіопульта дистанційного керування з Rollodrive 65 Premium Сполучення інших радіопультів дистанційного керування Відновлення заводських налаштувань

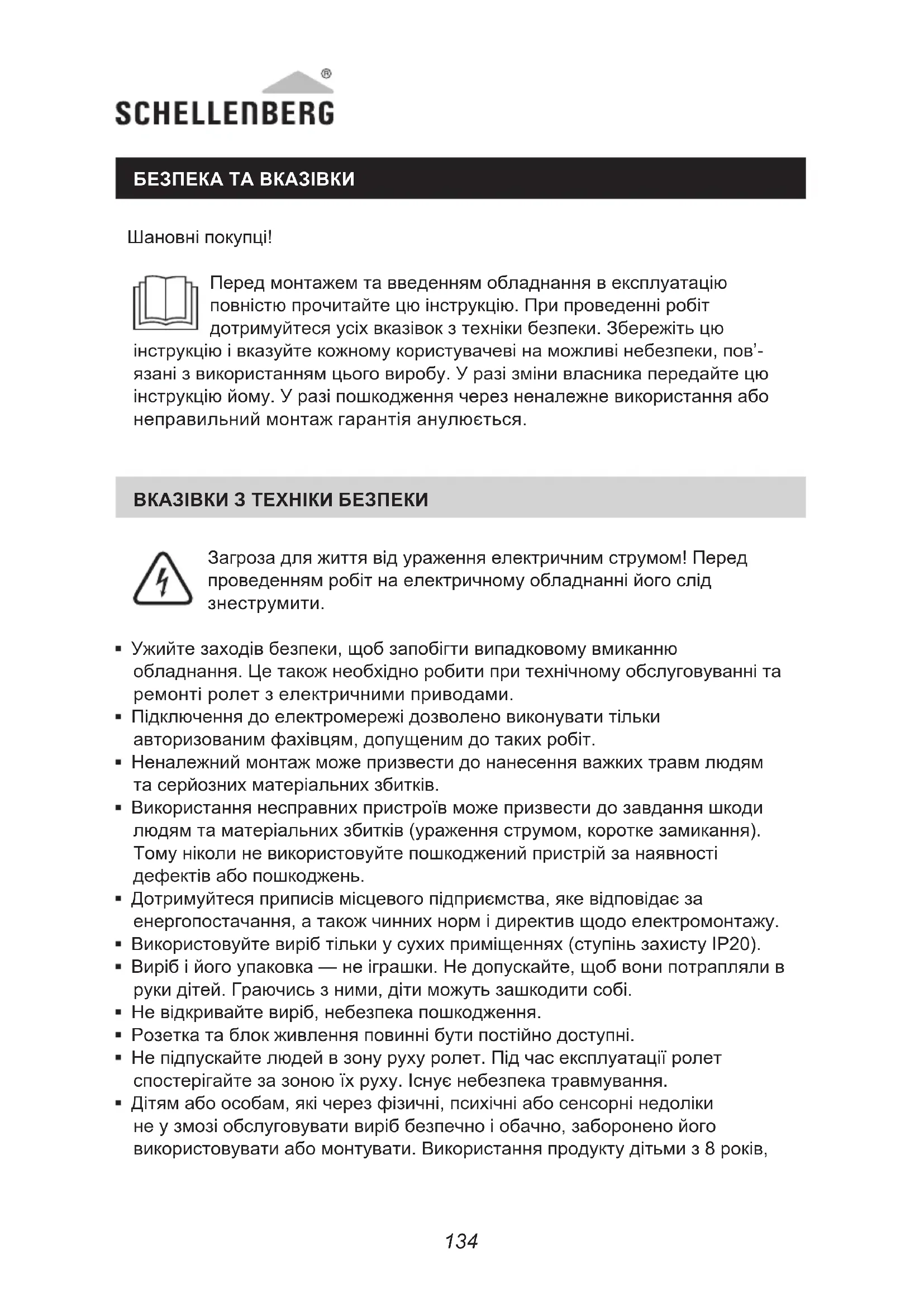

Захищено авторським правом, 2021, Alfred Schellenberg GmbH. Усі права застережено. Будь-яке використання, не допущене Законом про авторське право, особливо розмноження, переклад, обробка чи відтворення змісту в базах даних чи інших електронних засобах і системах, заборонене.134 БЕЗПЕКА ТА ВКАЗІВКИ Шановні покупці! Перед монтажем та введенням обладнання в експлуатацію повністю прочитайте цю інструкцію. При проведенні робіт дотримуйтеся усіх вказівок з техніки безпеки. Збережіть цю інструкцію і вказуйте кожному користувачеві на можливі небезпеки, пов’- язані з використанням цього виробу. У разі зміни власника передайте цю інструкцію йому. У разі пошкодження через неналежне використання або неправильний монтаж гарантія анулюється. ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ Загроза для життя від ураження електричним струмом! Перед проведенням робіт на електричному обладнанні його слід знеструмити. Ужийте заходів безпеки, щоб запобігти випадковому вмиканню обладнання. Це також необхідно робити при технічному обслуговуванні та ремонті ролет з електричними приводами. Підключення до електромережі дозволено виконувати тільки авторизованим фахівцям, допущеним до таких робіт. Неналежний монтаж може призвести до нанесення важких травм людям та серйозних матеріальних збитків. Використання несправних пристроїв може призвести до завдання шкоди людям та матеріальних збитків (ураження струмом, коротке замикання). Тому ніколи не використовуйте пошкоджений пристрій за наявності дефектів або пошкоджень. Дотримуйтеся приписів місцевого підприємства, яке відповідає за енергопостачання, а також чинних норм і директив щодо електромонтажу. Використовуйте виріб тільки у сухих приміщеннях (ступінь захисту IP20). Виріб і його упаковка — не іграшки. Не допускайте, щоб вони потрапляли в руки дітей. Граючись з ними, діти можуть зашкодити собі. Не відкривайте виріб, небезпека пошкодження. Розетка та блок живлення повинні бути постійно доступні. Не підпускайте людей в зону руху ролет. Під час експлуатації ролет спостерігайте за зоною їх руху. Існує небезпека травмування. Дітям або особам, які через фізичні, психічні або сенсорні недоліки не у змозі обслуговувати виріб безпечно і обачно, заборонено його використовувати або монтувати. Використання продукту дітьми з 8 років,135134

а також особами з обмеженими фізичними, сенсорними й психічними можливостями чи браком досвіду та знань дозволяється лише під наглядом або якщо вони пройшли інструктаж із безпечного використання пристрою та розуміють можливі ризики. Виконання очищення та технічного обслуговування дітьми без нагляду заборонено. Не дозволяйте дітям гратися з приводом ролет. ЗАЯВА ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМ ЄС Натягувач ременя (артикульний номер

22767, 22728 ) відповідає чинним вимогам європейських і національних директив. Відповідність було доведено. Повний текст Декларації про відповідність ЄС доступний за наступною адресою: http://www.schellenberg.de (пункт меню «Послуги» в Центрі завантаження). Директива з машинобудування 2006/42/ЄС Директива про радіотехнічне обладнання (RED) 2014/53/ЄС Директива з обмеження шкідливих речовин 2011/65/ЄС Директива 2014/42/ЄС щодо електромагнітної сумісності Не утилізуйте виріб із побутовими відходами! Виріб придатний для подальшої переробки. Його можна здати на спеціалізоване підприємство або пункт збору брухту побутового електричного обладнання. ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ Виріб призначений (Арт. №: 22767 / 22728) виключно для приведення в дію ролет за допомогою ремінної стрічки. Для цього параметри ролет повинні відповідати технічним характеристикам виробу. Будь-яке інше використання вважається використанням не за призначенням. За непрямі збитки, пошкодження майна та нанесення травм людям через використання не за призначенням компанія Alfred Schellenberg GmbH відповідальності не несе. Відповідно до стандарту EN 13659 слід забезпечити дотримання умов зсуву, визначених для завіс у EN 12045. У розгорнутому стані при докладанні зусилля 150 Н у напрямку вгору на нижній кромці зсув повинен складати мінімум 40 мм. При цьому слід звернути особливу увагу, що швидкість розгортання завіси на останній ділянці завдовжки 0,4 м повинна складати менше 0,2 м/с. Ролети та їх компоненти повинні знаходитися в бездоганному стані. Недоліки ролет або їх компонентів слід усунути до встановлення виробу. Покупець повинен передбачити на місці встановлення вільно доступну розетку136 для підключення до мережі з напругою 230 В AC та частотою 50 Гц (див. стор. 229). Поверхня для монтажу виробу повинна бути рівною та витримувати відповідне навантаження. Використовуйте тільки оригінальні запчастини. Так ви уникнете збоїв або пошкодження пристрою. Неправильне спрямування ремінної стрічки може призвести до її руйнування та зайвого навантаження на виріб. Змонтуйте виріб так, щоб ремінна стрічка входила у привод ролет під прямим кутом або кутом, максимально близьким до прямого. Це дозволить запобігти тертю та зношуванню. ТЕХНІЧНІ ДАНІ Робоча напруга блока живлення 230 В/50 Гц Номінальна потужність 70 Вт Потужність у режимі очікування 0,5 Вт Обертальний момент 10 Нм Короткочасна робота 4 хв Макс. частота обертання 30 об./хв. Ступінь захисту IP 20 (тільки для сухих приміщень) Клас захисту II Кількість моментів комутації 2 (ПІДЙОМ та СПУСК) Допустима температура

0-40 °C Діапазон налаштування сонячної

2000-20 000 лк Діапазон налаштування сонячної

2-50 лк Розміри див. стор. 217 Допустима ширина ремінної

23 мм (ремінна стрічка макс. розміру) Довжина ремінної стрічки 7,6 м при товщині 1,0 мм 6,2 м при товщині 1,3 мм 5,2 м при товщині 1,5 мм137136

ТЕХНІЧНІ ДАНІ Макс. площа ролет 6,0 м² – пластик 3,0 м² – алюміній/деревина Макс. вага ролет 4,5 кг/м² – пластик 10 кг/м² – алюміній/деревина Кабель живлення 2 x 0,75qmm H03VVH2-F Кількість кнопок 5 Кількість LED 3 Рівень звукового тиску LpA

70 dB (A) Радіочастота 868,4 MHz Радіосистема Schellenberg Потужність передачі макс. 10 дБм Досяжність у будівлях / Досяжність у відкритій зоні ca. 20 m / 100 m

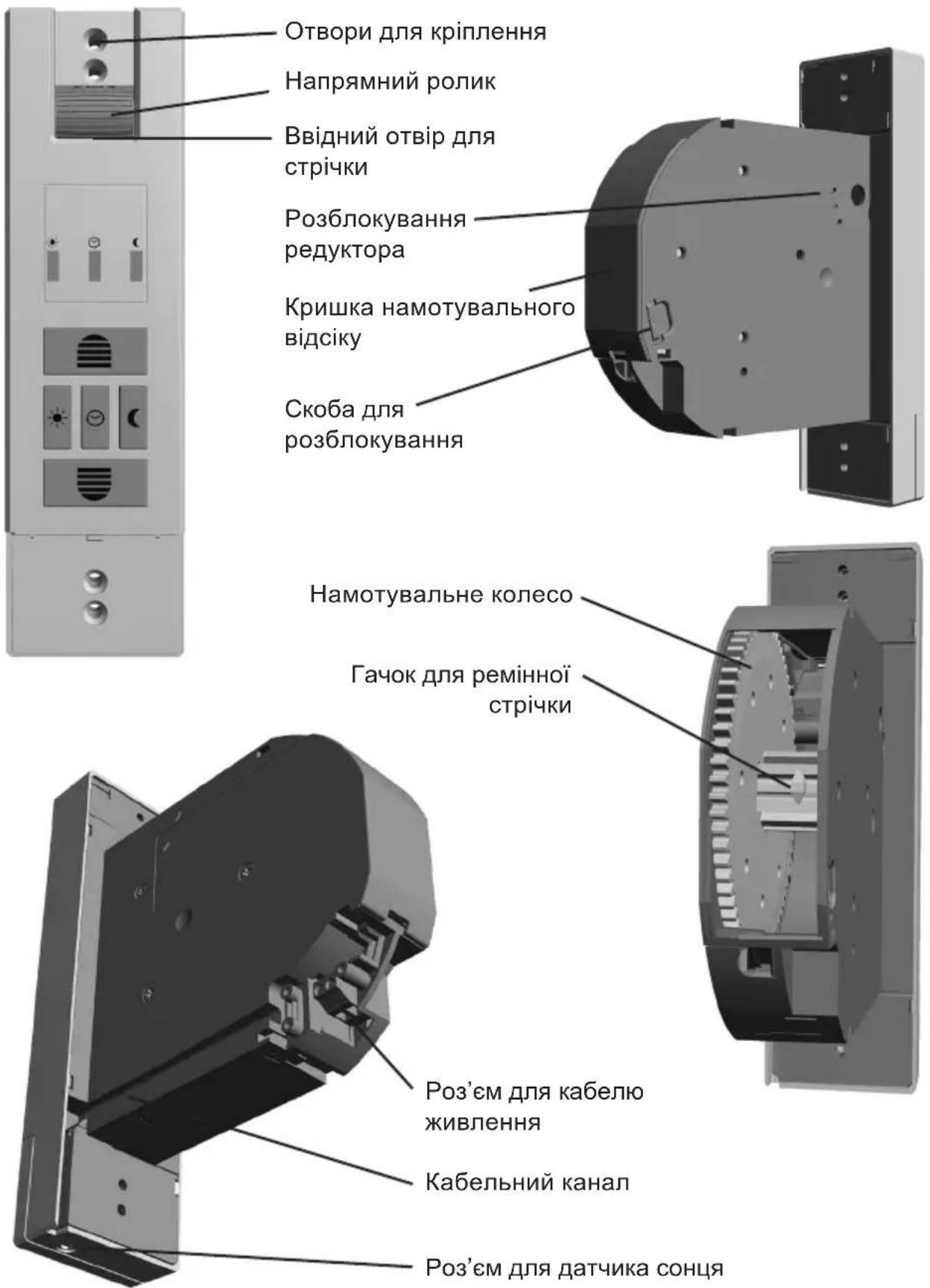

При щезанні напруги настройки зберігаються. Вказані значення є орієнтовними і стосуються ідеальної монтажної ситуації. Залежно від умов встановлення можливі відхилення. Використовуйте виріб тільки з ременями для ролет, розміри яких вказано на у таблиці в розділі «Технічні дані». Використання ременів для ролет неправильної довжини та ширини призведе до пошкодження. Замініть старий ремінь ролет, якщо він не відповідає вимогам. Увага! Регулярно перевіряйте цілісність завіси та ремінної стрічки. У разі небезпеки вимкніть установку та доручіть її ремонт спеціалізованому підприємству. Примітка: Оскільки стрічковий барабан у ролетній коробці також втрачає міцність внаслідок старіння, радимо перевіряти його після тривалого використання і в разі потреби виконувати заміну. При перевищенні максимального часу роботи, який складає 4 хвилини, двигун зупиняється. Приблизно через 60 хвилин двигун буде знову повністю готовий до роботи.138 ОПИС ВИРОБУ Отвори для кріплення Ввідний отвір для

Напрямний ролик Кришка намотувального

розблокування Намотувальне колесо Гачок для ремінної

Кабельний канал Роз’єм для датчика сонця139138

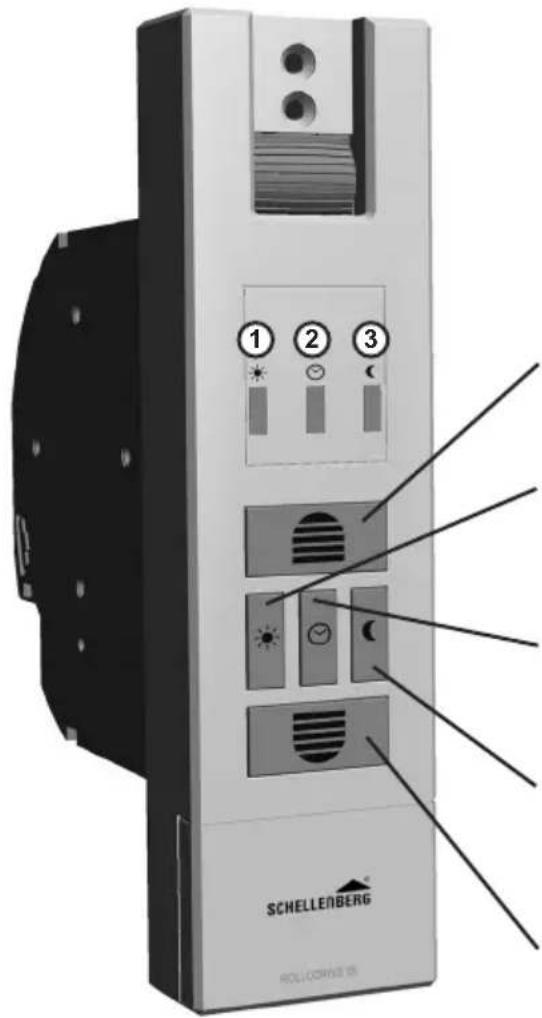

ОПИС КНОПОК ТА ДИСПЛЕЮ Індикатор не

Детальний опис усіх індикаторів

Індикатор блимає швидко Якщо при увімкненій функції світяться один або кілька індикаторів, через 5 хвилин вони вимикаються. Для контролю можна в будь-я- кий час натиснути й одразу відпустити будь-яку кнопку, після чого індикатори знову світяться протягом 5 хвилин.

Індикатор «Годинник»

Кнопка «Підйом» Для підйому ролет.

Кнопка «Сонце» Активує автоматичне керування залежно від сонячного освітлення.

Кнопка «Годинник» Для налаштування часу для автоматичного керування.

Кнопка «Сутінки» Вмикання або вимикання функції «Сутінки»

Кнопка «Спуск» Для налаштування часу для автоматичного

Датчик, длина кабеля (арт. № 22720/22721) прибл. 0,75 м длина кабеля (арт. № 02266) прибл. 1,50 м* длина кабеля (арт. № 02267) прибл. 3,00 м* *Комиссионный товар, поставляется по заказу. RU251250 Датчик, довжина кабелю прибл. 0,75 м, арт. № 22720/22721 довжина кабелю прибл. 1,50 м, арт. № 02266* довжина кабелю прибл. 3,00 м, арт. № 02267* Комісійний товар, постачання на замовлення.
