KASUTUSJUHEND RolloDrive 65 Premium Schellenberg

Ohutus ja juhised Tehnilised andmed Tootedeklaratsioon Nuppude ja näidikute selgitus Mõõdud Vajaminevad tööriistad Tarnekomplekt Paigaldamine Lõppasendi seadistamine Lõppasendi muutmine/korrigeerimine Manuaalne juhtimine Automaatrežiim: avamis- ja sulgemisaja seadistamine Takistuste tuvastamine Blokeerimise tuvastamine Tööaja piiramine Lisavarustusse kuuluvad tarvikud: Päikese- ja hämarusandur Heledusväärtuse seadistamine – päikesefunktsioon Päikesefunktsiooni sisse- ja väljalülitamine Päikesefunktsiooni vaatekuva Hämarusväärtuse seadistamine – hämarusfunktsioon Hämarusfunktsiooni sisse- ja väljalülitamine Hämarusfunktsiooni vaatekuva Lülitamine käsi- ja automaatrežiimi vahel Lisavarustusse kuuluvad tarvikud: Käsiraadiosaatja/taimer Käsiraadiosaatja sidumine Rollodrive 65 Premiumiga Täiendavate käsiraadiosaatjate sidumine Tehasesätete taastamine

Kaitstud autoriõigusega, 2021 Alfred Schellenberg GmbH. Kõik õigused on kaitstud. Igasugune autoriõiguse seadusega vastuolus olev kasutamine, eelkõige paljundamine, tõlkimine, töötlemine või sisu edastamine andmebaaside ja muude elektrooniliste meediate ja süsteemide kaudu on keelatud155154

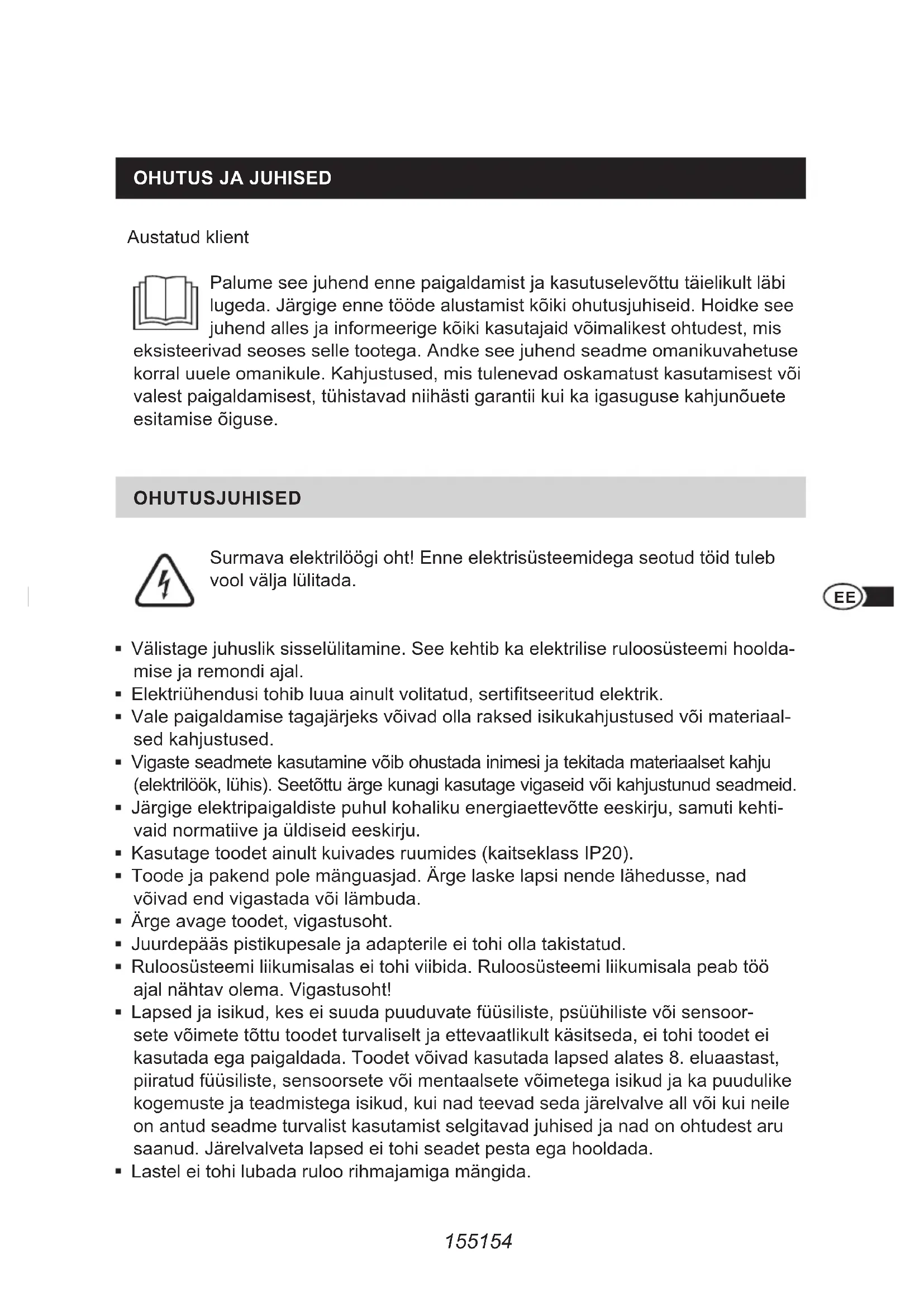

Austatud klient Palume see juhend enne paigaldamist ja kasutuselevõttu täielikult läbi lugeda. Järgige enne tööde alustamist kõiki ohutusjuhiseid. Hoidke see juhend alles ja informeerige kõiki kasutajaid võimalikest ohtudest, mis eksisteerivad seoses selle tootega. Andke see juhend seadme omanikuvahetuse korral uuele omanikule. Kahjustused, mis tulenevad oskamatust kasutamisest või valest paigaldamisest, tühistavad niihästi garantii kui ka igasuguse kahjunõuete esitamise õiguse OHUTUSJUHISED Surmava elektrilöögi oht! Enne elektrisüsteemidega seotud töid tuleb vool välja lülitada. Välistage juhuslik sisselülitamine. See kehtib ka elektrilise ruloosüsteemi hoolda- mise ja remondi ajal. Elektriühendusi tohib luua ainult volitatud, sertitseeritud elektrik. Vale paigaldamise tagajärjeks võivad olla raksed isikukahjustused või materiaal- sed kahjustused. Vigaste seadmete kasutamine võib ohustada inimesi ja tekitada materiaalset kahju (elektrilöök, lühis). Seetõttu ärge kunagi kasutage vigaseid või kahjustunud seadmeid. Järgige elektripaigaldiste puhul kohaliku energiaettevõtte eeskirju, samuti kehti- vaid normatiive ja üldiseid eeskirju. Kasutage toodet ainult kuivades ruumides (kaitseklass IP20). Toode ja pakend pole mänguasjad. Ärge laske lapsi nende lähedusse, nad võivad end vigastada või lämbuda Ärge avage toodet, vigastusoht. Juurdepääs pistikupesale ja adapterile ei tohi olla takistatud. Ruloosüsteemi liikumisalas ei tohi viibida. Ruloosüsteemi liikumisala peab töö ajal nähtav olema. Vigastusoht! Lapsed ja isikud, kes ei suuda puuduvate füüsiliste, psüühiliste või sensoor- sete võimete tõttu toodet turvaliselt ja ettevaatlikult käsitseda, ei tohi toodet ei kasutada ega paigaldada. Toodet võivad kasutada lapsed alates 8. eluaastast, piiratud füüsiliste, sensoorsete või mentaalsete võimetega isikud ja ka puudulike kogemuste ja teadmistega isikud, kui nad teevad seda järelvalve all või kui neile on antud seadme turvalist kasutamist selgitavad juhised ja nad on ohtudest aru saanud. Järelvalveta lapsed ei tohi seadet pesta ega hooldada. Lastel ei tohi lubada ruloo rihmajamiga mängida.156

22767, 22728 ) vastab kehtivatele Euroopa ja riiklike direktiivide nõuetele. Vastavus on tõendatud. EÜ vastavusdeklaratsiooni täieliku teksti leiate järgmiselt veebiaadressilt: http://www.schellenberg.de (Down- load-Centeri menüüpunkt „Service“). MMasinadirektiiv 2006/42/EL Raadioseadmete direktiiv (RED) 2014/53/EL RoHS-direktiiv 2011/65/EL Elektromagnetilise ühilduvuse direktiiv 2014/42/EU Ärge visake olmejäätmete hulka! Toode on ümbertöödeldav ja tuleb suunata elektroonikajäätmete kogumispunkti. OTSTARBEKOHANE KASUTAMINE Toode on (Art-nr 22767 / 22728) mõeldud üksnes ruloosüsteemide kasutamiseks rihma abil. Ruloosüsteem peab vastama toote tehnilistele eeldustele. Sellest erinev kasutamine ei ole otstarbekohane Mitteotstarbekohasest kasutamisest tulenevate tagajärgkahjude, materiaalsete kahjude ja isikukahjustuste eest Alfred Schellenberg GmbH ei vastuta. Vastavalt standardile EN 13659 tuleb tagada, et ruloodele standardis EN 12045 määratud nihketingimusi ei ületataks. Lahtikerituna peab 150 N ülessuunalise jõu puhul alaservas olema nihkeks vähemalt 40 mm. Seejuures tuleb eriti jälgida, et ruloo väljastamiskiirus oleks viimasel 0,4 m väiksem kui 0,2 m/s. Ruloosüsteem ja selle komponendid peavad olema täielikult töökorras. Süsteemi või selle komponentide puudujäägid tuleb kõrvaldada enne toote paigaldamist. Kasutuskohas peab olema vabalt ligipääsetav 230 V AC / 50 Hz pistikupesa (vt lk 229). Toote paigalduspind peab olema tasane ja kandevõimeline. Kasutage ainult originaa-varuosi, nii väldite seadme töövigu või kahjustusi. Ebakvaliteetne rihmajuhik võib rihma hävitada ja toodet liigselt koormata. Paigal- dage toode selliselt, et rihm jookseks ruloolindi mootorisse võimalikult püstiselt. Seeläbi väldite asjatut hõõrumist ja kulumist.157156

TEHNILISED ANDMED Adapteri tööpinge 230 V AC / 50 Hz Nimivõimsus 70 W Võimsus ooterežiimil 0,5 W Pöördemoment 10 Nm Lühiajaline töö 4 minutit Maks pöörlemiskiirus 30 p/min Kaitseklass P 20 (ainult kuivadele ruumidele) Kaitsekategooria II Lülitusaegade arv 2 (ÜLES ja ALLA) Lubatud keskkonnatemperatuur 0-40 °C Päikeseautomaatika seadistusvahemik 2000 kuni 20 000 lx Hämarusautomaatika seadistus- vahemik 2 kuni 50 lx Mõõdud vt lk 217 Lubatud rihmalaiused 23 mm (Maxi-rihma) Rihma pikkus 7,6 m kui rihma paksus on 1,0 mm 6,2 m kui rihma paksus on 1,3 mm 5,2 m kui rihma paksus on 1,5 mm Maks rulookiirus 6,0 m

70 dB (A) Raadiosagedus 868,4 MHz Schellenberg raadiosüsteem Saatevõimsus max 10 dBm Tööulatus hoones / Tööulatus vabas õhus ca. 20 m / 100 m158 Märkused: Seadistused säilivad ka toitekatkestuse korral Andmed on orienteeruvad ja kehtivad ideaalse paigaldusjuhu puhul. Kohapeal- sete olude tõttu võivad väärtused erineda Kasutage toodet üksnes ruloorihmadega, mille mõõtmed vastavad tabelis „Teh- nilised andmed“ olevatele andmetele. Valed ruloorihmade pikkused ja laiused põhjustavad kahjustusi. Vahetage vana ruloorihm välja, kui see ei vasta enam nõutele Tähelepanu! Kontrollige regulaarselt, ega aknakate ja rihmalint ei ole kahjustu- nud. Ohu korral tuleb süsteem välja lülitada ning lasta spetsialistil remontida. Märkus: Kuna rulookastis oleva rihmaketta tugevus väheneb vananemise tõttu, soovitame seda pärast pikemat kasutamist kontrollida ja vajadusel välja vahetada Juhul kui mootori maksimaalset tööaega (4 minutit) ületatakse, jääb mootor seis- ma. Umbes 60 minuti pärast on mootor taas täielikult töövalmis.159158

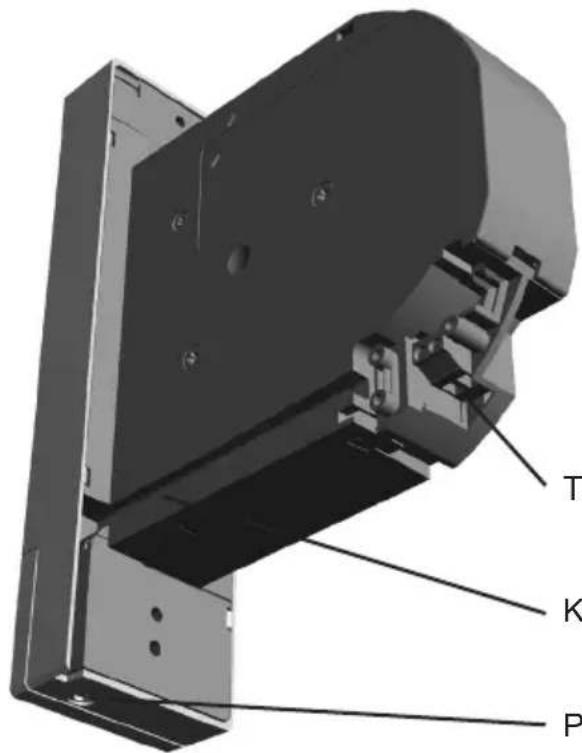

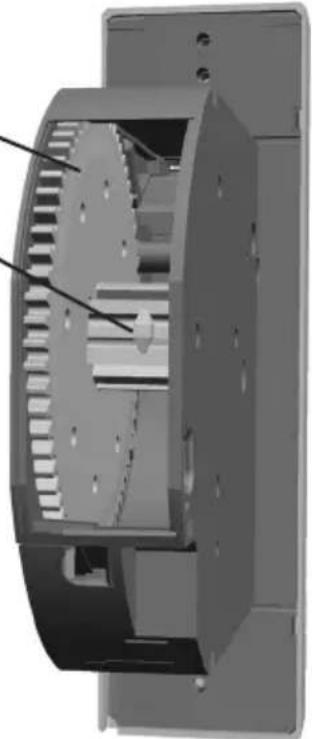

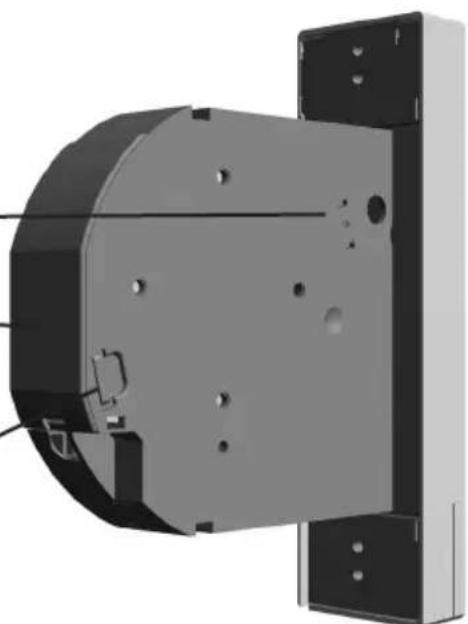

TOOTEDEKLARATSIOON Kinnitusavad Rihma sisselase Ümbersuunamisrullik Kerimispesakate Ülekande lukust vabastamine Vabastusklamber Kerimisratas Rihmakonks Toitekaabliühendus Kaablikarbik Päikeseanduriühendus160160

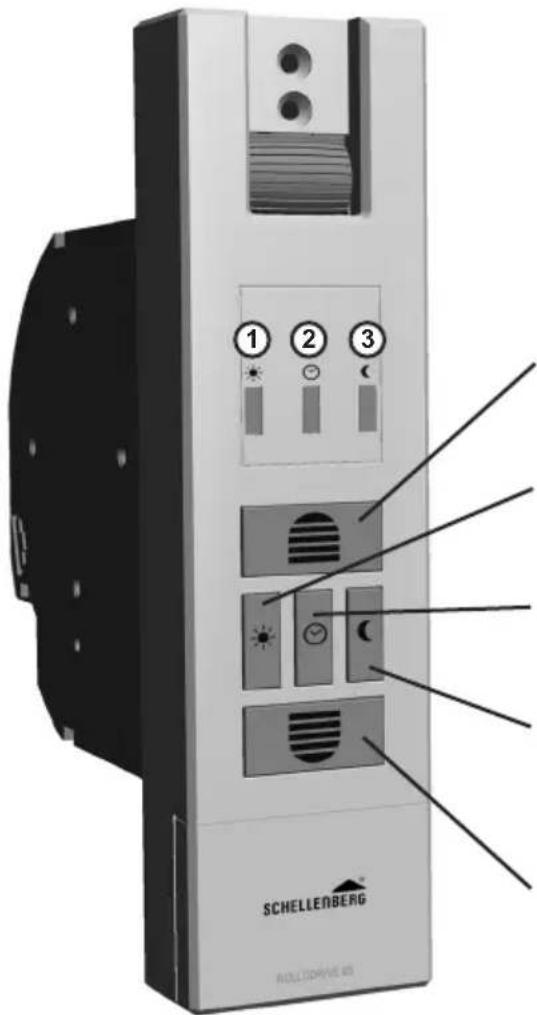

NUPPUDE JA NÄIDIKUTE SELGITUS

LED-tuli väljas Kõigi LED-tulede üksikasjalik kirjeldus:

LED-tuli põleb LED-tuli vilgub LED vilgub kiirelt Kui sisselülitatud funktsiooni korral põleb üks või mitu LEDi, lülitatakse need viie minuti möödudes välja. Kontrolliks saab igal ajal vajutada kor- raks suvalist nuppu ja LEDid põlevad taas viis minutit.

Ülesliikumise nupp Ruloo liigub üles.

Nupp Päike Aktiveerib päikeseautomaatika

Nupp Kell Automaatfunktsiooni kellaaja seadistamine.

Nupp hämarus lülitab hämarusfunktsiooni sisse või välja

Allaliikumise nupp Ruloo liigub alla.

Samme 37 ja 38 tuleb teha üks kord soovitud kellaajal. Määrama peab vähemalt ühe lülitusaja. nt kell 7 hommikul nt kell 22 õhtul

Kui ruloo satub allapoole liikumise ajal vastu takistust, lülitub ROL- LODRIVE välja. Viige ruloo üles ja eemaldage takistus

Kui ruloo satub ülespoole liikumise ajal vastu takistust (nt jää), lülitub ROLLODRIVE välja. Kõrvaldage ülekoormuse põhjus. SE246
