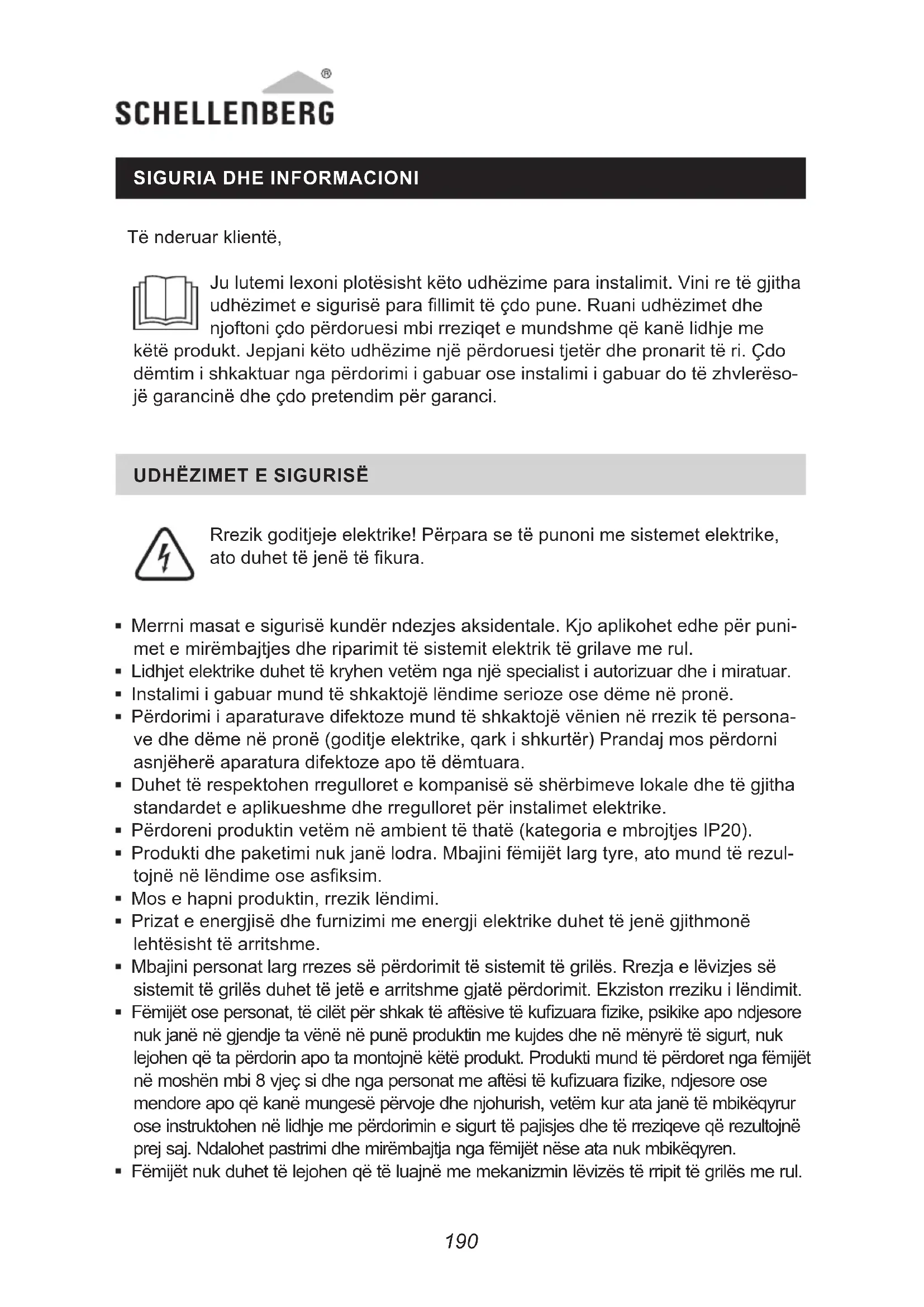

SIGURIA DHE INFORMACIONI

Të nderuar klientë, Ju lutemi lexoni plotësisht këto udhëzime para instalimit. Vini re të gjitha udhëzimet e sigurisë para llimit të çdo pune. Ruani udhëzimet dhe njoftoni çdo përdoruesi mbi rreziqet e mundshme që kanë lidhje me këtë produkt. Jepjani këto udhëzime një përdoruesi tjetër dhe pronarit të ri. Çdo dëmtim i shkaktuar nga përdorimi i gabuar ose instalimi i gabuar do të zhvlerëso- jë garancinë dhe çdo pretendim për garanci.

UDHËZIMET E SIGURISË

Rrezik goditjeje elektrike! Përpara se të punoni me sistemet elektrike, ato duhet të jenë të kura. Merrni masat e sigurisë kundër ndezjes aksidentale. Kjo aplikohet edhe për puni- met e mirëmbajtjes dhe riparimit të sistemit elektrik të grilave me rul. Lidhjet elektrike duhet të kryhen vetëm nga një specialist i autorizuar dhe i miratuar. Instalimi i gabuar mund të shkaktojë lëndime serioze ose dëme në pronë. Përdorimi i aparaturave difektoze mund të shkaktojë vënien në rrezik të persona- ve dhe dëme në pronë (goditje elektrike, qark i shkurtër) Prandaj mos përdorni asnjëherë aparatura difektoze apo të dëmtuara. Duhet të respektohen rregulloret e kompanisë së shërbimeve lokale dhe të gjitha standardet e aplikueshme dhe rregulloret për instalimet elektrike. Përdoreni produktin vetëm në ambient të thatë (kategoria e mbrojtjes IP20). Produkti dhe paketimi nuk janë lodra. Mbajini fëmijët larg tyre, ato mund të rezul- tojnë në lëndime ose asksim. Mos e hapni produktin, rrezik lëndimi. Prizat e energjisë dhe furnizimi me energji elektrike duhet të jenë gjithmonë lehtësisht të arritshme. Mbajini personat larg rrezes së përdorimit të sistemit të grilës. Rrezja e lëvizjes së sistemit të grilës duhet të jetë e arritshme gjatë përdorimit. Ekziston rreziku i lëndimit. Fëmijët ose personat, të cilët për shkak të aftësive të kuzuara zike, psikike apo ndjesore nuk janë në gjendje ta vënë në punë produktin me kujdes dhe në mënyrë të sigurt, nuk lejohen që ta përdorin apo ta montojnë këtë produkt. Produkti mund të përdoret nga fëmijët në moshën mbi 8 vjeç si dhe nga personat me aftësi të kuzuara zike, ndjesore ose mendore apo që kanë mungesë përvoje dhe njohurish, vetëm kur ata janë të mbikëqyrur ose instruktohen në lidhje me përdorimin e sigurt të pajisjes dhe të rreziqeve që rezultojnë prej saj. Ndalohet pastrimi dhe mirëmbajtja nga fëmijët nëse ata nuk mbikëqyren. Fëmijët nuk duhet të lejohen që të luajnë me mekanizmin lëvizës të rripit të grilës me rul.191190

22767, 22728 ) përmbush kërkesat në fuqi të direktivave kombëtare dhe evropiane. Konformiteti është vërtetu- ar. Tekstin e plotë të deklaratës së konformitetit CE mund ta gjeni në adresën e inter- netit: http://www.schellenberg.de (zëri i menysë „Service“ në „Download-Center“). Direktiva 2006/42/KE për makineritë Direktiva e Pajisjeve të Radios (RED) 2014/53/EU RoHS Direktiva 2011/65/EU Direktiva 2014/42/BE për përputhshmërinë elektromagnetike Mos e hidhni me mbeturinat shtëpiake! Produkti është i riciklueshëm dhe mund të vendoset në një qendër riciklimi ose në një pikë tjetër grumbullimi për mbetjet elektrike shtëpiake.

PËRDORIMI I PËRCAKTUAR

Produkti është (Nr. i artikullit: 22767 / 22728) menduar vetëm për funksionimin e sistemeve të grilave me mbledhje nëpërmjet rripit të pëlhurës. Për këtë qëllim, sistemi i grilës duhet t’i përgjigjet kërkesave teknike të produktit. Çdo përdorim tjetër ose shtesë konsiderohet i papërshtatshëm. Alfred Schellenberg GmbH nuk është përgjegjëse për dëmet pasuese, dëmet e pronës dhe lëndimet personale si pasojë i përdorimit të papërshtatshëm. Në bazë të standardit EN 13659 duhet të bëhet kujdes që të respektohen kushtet e përcaktuara të zhvendosjes për tapiceritë sipas standardit EN 12045. Në pozicionin e ulur, duhet të ketë të paktën 40 mm me forcë 150 N në drejtim lart në zhvendosjen e pjesës së poshtme. Veçanërisht këtu duhet bërë kujdes që shpejtësia e mbylljes së tapicerisë (perdes) të jetë në 0,4 m e fundit më e vogël se 0,2 m/s. Sistemi i grilës dhe përbërësit e tij duhet të jenë në gjendje të mirë. Defektet në sistem ose në pjesët e tij duhet të riparohen përpara instalimit të produktit. Në vendin e instalimit duhet të ketë të disponueshme një prizë të lirë rrjeti 230 V AC / 50 Hz (shih faqen 229). Sipërfaqja e montimit për produktin duhet të jetë e niveluar dhe e qëndrueshme. Përdorni vetëm pjesë origjinale zëvendësimi, në mënyrë që të shmangni keq- funksionimet ose dëmtimet në pajisje. Një udhëzues i keq për rripin e pëlhurës mund ta shkatërrojë rripin dhe të ush- trojë ngarkesë të panevojshme në produkt. Montojeni produktin në mënyrë që rripi i pëlhurës të hyjë pingul me udhëzuesin e rripit të grilës. Kjo do të shmangë fërkimet dhe konsumimin e panevojshëm.192

Tensioni dhe furnizimi me energji 230 V AC / 50 Hz Fuqia nominale 70 W Në gatishmëri 0,5 W Momenti i rrotullimit 10 Nm Përdorimi afatshkurtër 4 minuta Shpejtësia maks. 30 U/min Lloji i mbrojtjes IP 20 (vetëm për ambiente të thata) Kategoria e mbrojtjes II Numri i herëve të ndërrimit 2 (LART dhe POSHTË) Temperatura e lejuar e ambientit 0-40 °C Vendosja e kontrollit të rrezeve të diellit

2.000 deri 20.000 Lux

Vendosja e kontrollit të automati- kut të errësimit 2 deri 50 Lux Përmasat shih faqen 217 Gjerësitë e lejuara të rripit 23 mm (maksi-rrip) Gjatësia e rripit 7,6 m me fortësi rripi 1,0 mm 6,2 m me fortësi rripi 1,3 mm 5,2 m me fortësi rripi 1,5 mm Zona maksimale e mbylljes së grilës 6,0 m² material sintetik, 3,0 m² alumin / dru Pesha maksimale e grilës me mbledhje 4,5 kg / m² material sintetik, 10 kg / m² alumin / dru Kablloja e lidhjes me rrjetin 2 x 0,75qmm H03VVH2-F Numri i butonave të komandimit 5 Numri i LED 3 Niveli i presionit të zërit LpA

70 dB (A) Frekuenca e radios 868,4 MHz Schellenberg Radio System Transmeton fuqinë max 10 dBm Gama në ndërtesë / Varg në fushë të lirë ca 20 m / 100 m193192

Udhëzime: Edhe pas një rënie të rrjetit të furnizimit me energji regjistrimet ruhen për një kohë të gjatë. Vlerat janë të përafërta dhe jepen për një situatë ideale montimi. Për shkak të kushteve në vend, rezultatet mund të variojnë. Përdoreni produktin me rripat e grilës vetëm sipas përmasave që janë dhënë në tabelën “Të dhënat teknike”. Gjatësitë dhe gjerësitë e pasakta të grilave shkaktoj- në dëmtime. Zëvendësoni rripin e vjetër të grilës nëse nuk plotësohen kërkesat. Kujdes: Lutemi ta kontrolloni rregullisht perden dhe rripin e pëlhurës për të parë nëse kanë ose jo dëmtime. Në rast rreziku mos e vini në punë sistemin dhe çoje- ni për riparim në një fabrikë të specializuar. Shënim: Duke qenë se me kalimin e kohës disku i rripit në kasetën e grilës e humbet fortësinë e tij, ju rekomandojmë që pas një kohe të gjatë përdorimi ta kontrolloni dhe në rast nevoje edhe ta ndërroni. Në qoftë se tejkalohet koha maksimale prej 4 minutash e punës së motorit, ai ndalon. Pas gati 60 minutash motori është përsëri në gjendje të plotë pune.194

SHPJEGIMI I PRODUKTIT

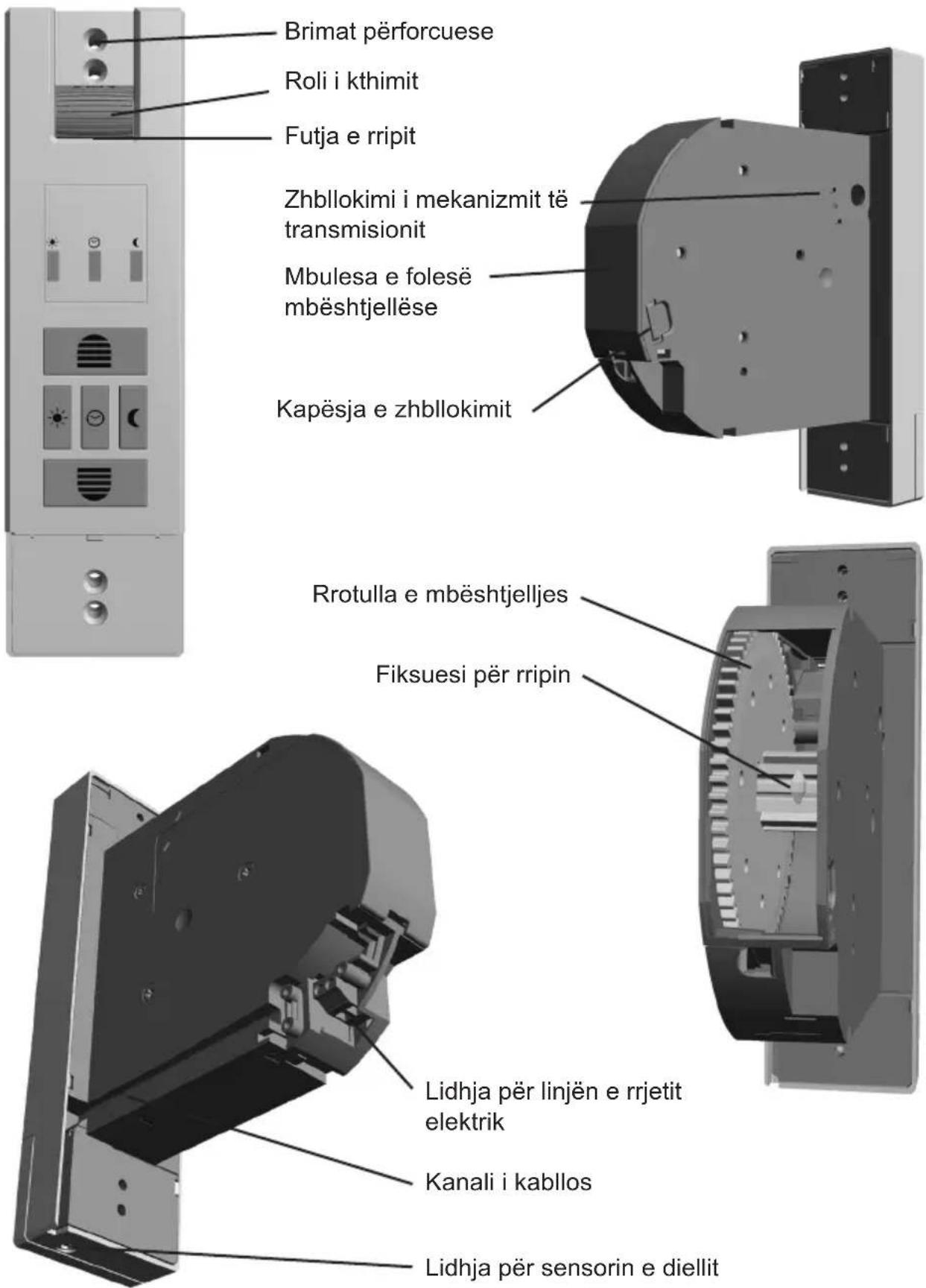

Brimat përforcuese Futja e rripit Roli i kthimit Mbulesa e folesë mbështjellëse Zhbllokimi i mekanizmit të transmisionit Kapësja e zhbllokimit Rrotulla e mbështjelljes Fiksuesi për rripin Lidhja për linjën e rrjetit elektrik Kanali i kabllos Lidhja për sensorin e diellit195194

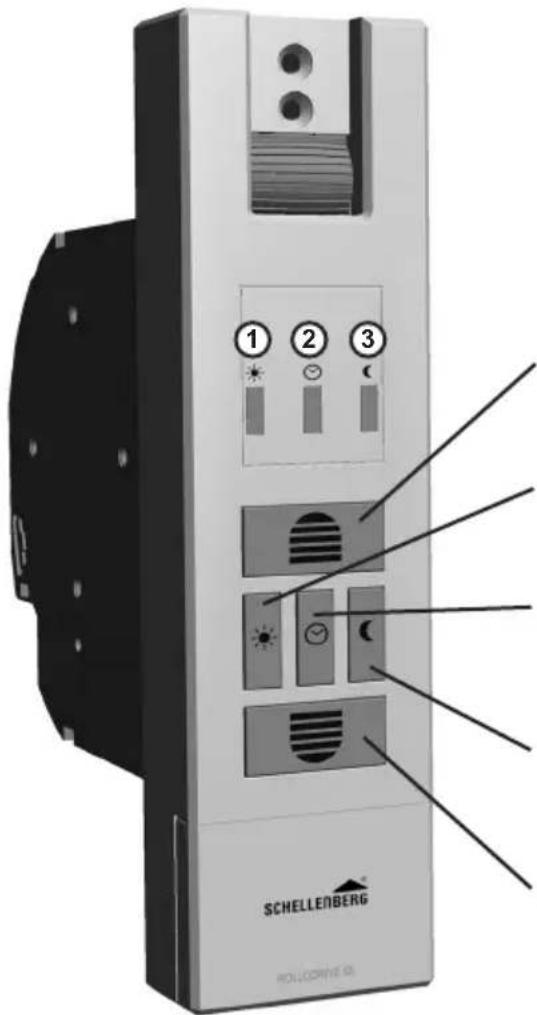

LED i kur Përshkrimi i detajeve për të gjitha LED-et:

LED i ndezur LED pulson LED pulson shpejt Nëse një ose më shumë LED ndriçojnë kur funksioni është aktiv, këto shuhen pas 5 minutash. Për kontroll, në çdo moment mund të shtypet pak një buton çfarëdo dhe dritat LED ndriçojnë sërish për 5 minuta.

LED me simbolin e hënës

Butoni i orës Për regjistrimin e orës për funksionimin auto- matik

Butoni për errësimin Aktivizon ose çaktivizon funksionin e errësimit
