BRUKSANVISNING RolloDrive 65 Premium Schellenberg
Sakerhet och anvisningar 162
Tekniska data 164
Produktförklaring 166
Beskrivning av knapparna 167
AMatt 217
Nödvändiga verktyg 218
Leveransensomfattning 218
B Montering 219
C Stalla in andlagen 231
DAndra/korrigeraandlagen 235
E Manuell manövrering 236
F Automatisk drift: Stalla in öppnings- och stängningstid 238
G Upptacka hinder 241
H Upptacka blockering 244
Kortidsbegransing 247
J Valfria tillbehör: Sol- och skymningssensor 248
K Stalla in solfungion 253
L Till- och frankoppling av solfunktion 253
M Funktionsdiagram for solfunktion 259
N Stalla in skymningsfungtion 265
O Till- och frankoppling av skymningsfungtion 265
P Funktionsdiagram for skymningsfungtion 271
Q Automatisk drift: Manuell och automatisk omkoppling 277
R Valfritt tillbehör: Fjärrkontroll/timer 281
S Koppla samman fjarrkontrollen till Rollodrive 65 Premium 282
T Koppla tillytterligare fjarrkontroller 287
U Aterstalla fabriksinstallningarna 289

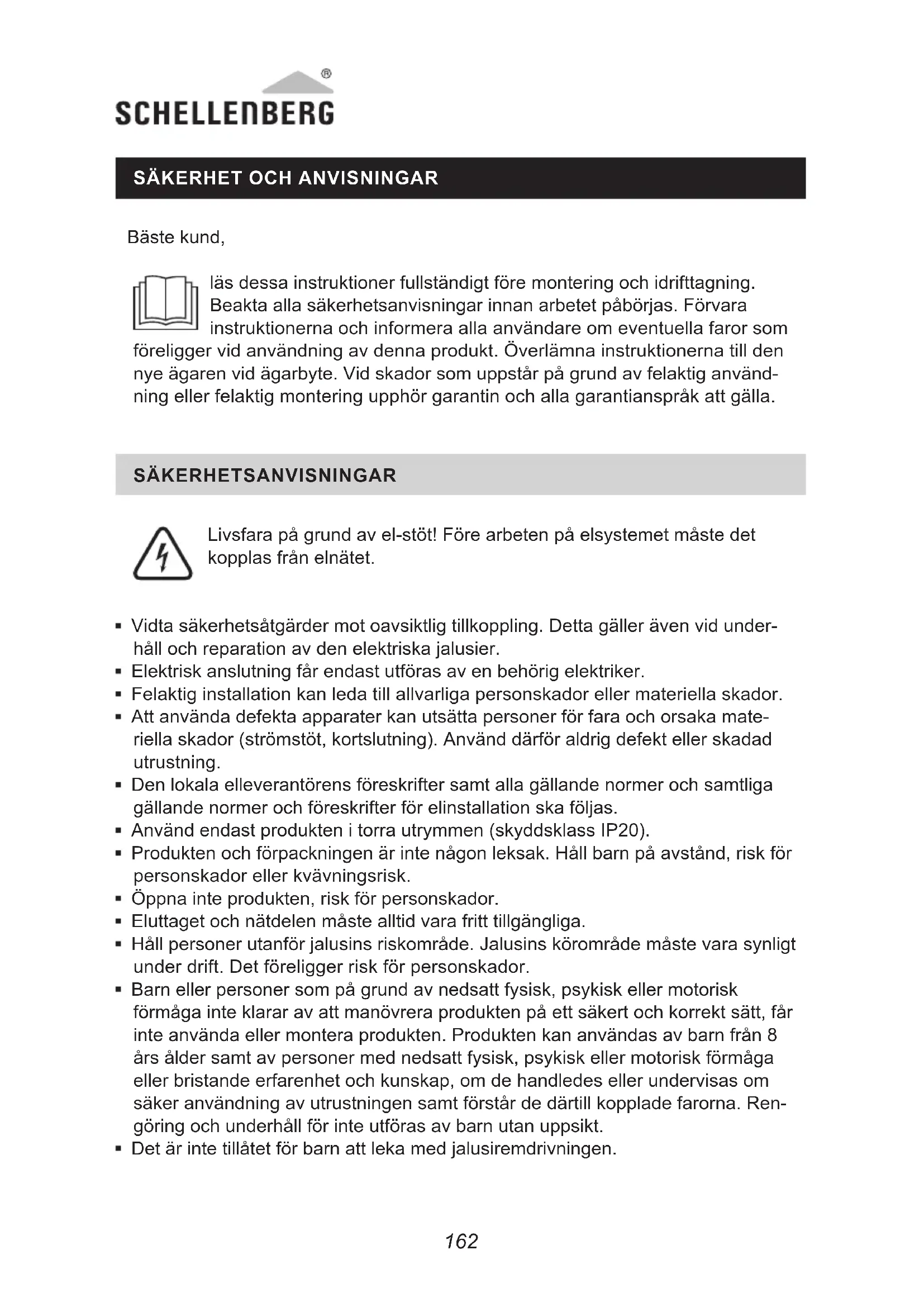

SÄKERHET OCH ANVISNINGAR
Bästekund,

läs dessa instruktioner fullständigt fore montering och idrifttagning. Beakta alla sakerhetsanvisningar innan arbetet pabörjas. Förvara instruktionerna och informera alla användare om eventuella faror som r vid användning avenna produit. Overlamna instruktionerna till den den vid ägarbyte. Vid skador som uppstår på grund av felaktig användr felaktig montering upphör garantin och alla garantianspråk att gälla.
SAKERHETSANVISNINGAR

Livsfara på grund av el-stöt! Färe arbeten på elsystemet måste det kopplas från elnätet.
- Vidta sakerhetsatgärder mot oavsiktlig tillkoppling. Detta gäller även vid underhäll och reparation av den elektriska jalusier.
- Elektrisk anslutning fär endast utföras av en behörig elektriker.
- Felaktig installation kan leda till allvarliga personskador eller materiella skador.
- Att anvanda defekta apparater kan utsatta personer for fara och orsaka materiella skador (strömstöt, kortslutning). Använd därfor aldrig defekt eller skadad utrustning.
- Den lokala alleverantörens foreskrifter somt alla gällande normer och samtliga gällande normer och foreskrifter for elinstallation skä foljas.
- Använd endastprodukten i torra utrymmen (skyddsklass IP20).
- Produktten och forpackningen ar inte nagon leksak. Håll barn på avständ, risk För personskador eller kvävningsrisik.
- Oppna inte Produkten, risk for personskador.
- Eluttaget och nätdelen maste alltid vara fritt tillgangliga.
- Håll personer utanfor jalusins riskomrade. Jalusins köromrade maste vara synligt under drift. Det foreligger risk for personskador.
- Barn eller personer som på grund av nedsatt fysisk, psykisk eller motorisk förmåga inte klarar av att manövreraprodukten på ett sækert och korrekt sätt, fär inte använda eller monteraprodukten. Produktken kan användas av barn från 8 Års älder samt av personer med nedsatt fysisk, psykisk eller motorisk förmåga eller bristande erfarenhet och kunskap, om de handledes aller undervisas om söker användning av utrustningen samt forstår de därtill kopplade farorna. Rengöring och underhäll För inte utforas av barnutan uppsikt.
- Det ar inte tillatet for barn att leka med jalusiremdrivningen.
Bandupprullaren (art. nr. DE 22767, 2728) uppyller de gallande kraven i de europeiska och nationella direktiven. Overensstammelse har bevisats. Den fullstandiga texten med EU-forsakran om overensstammelse finns på internetadressen: http://www.schellenberg.de (menypunkt "Service", underrubrik "Download-Center").

Maskindirektivet 2006/42/EG
Radioutrustningsdirektivet (RED) 2014/53/EU
RoHS-direktivet 2011/65/EU
Kasta inte i hushållsavfallet! Produktken kan Återvinnas och skä lämnas in på Återvinningsanlaggningen eller till att insamlingsstalle for elektriskt hushållsavfall.
AVSEDD ANVÄNDNING
- Produkten ar (Art.-nr 22767 / 22728) uteslutande avsedd for att driva jalusier med hjälp av remmen. Jalusierna maste uppfylla produktens tekiska Förutsattninger for detta.
- All annan användning avproduktenär att beakta som ej avsedd användning.
- Alfred Schellenberg GmbH ansvarar inte for följdskador, materiella skador och personskador vid icede avsedd användning.
- Enligt standarden EN 13659 maste man se till att de forforhangena faststallda forflytningsvillkoren foljs enligt standaren EN 12045. I utrullat lage maste forflynningen vara minst 40~mm vid 150~N kraft riktad uppatavid nederkanten. Kontrollera samtidigt särskilt att forhängets utrullningshestighet maste vara minre an 0,2m / s for de sista 0,4m .
- Jalusin och dess delar måste befinna sig i ett felfritt tillstand. Brister på anlaggningen eller dess delar måste atgårdas innanprodukten monteras.
- På användningsplatsen måste det finnas att fritt tillgangligt eluttag (230 V AC/50 Hz) (se sidan 229).
- Produktens monteringsyta mastevara plan bärkraftig.
- Använd endast original-reservdelar, sö forhindras felfunktioner resp. skador på encheten.
- En tatsäch demystrifying kan forstora remmen och belastaprodukten onodigt. Montera Produkten sa att remmen loper in sa lodratt som mojligt i jalusiremdrivnigen. Darmed forhindras onodig friktion och slitage.
| TEKNISKA DATA | |
| Driftspänning nätdel 230 V AC / 50 Hz | |
| Märkeffekt 70 W | |
| Standby-effekt 0,5 W | |
| Vridmoment 10 Nm | |
| Korttidsdrift 4 minutes | |
| Max. varvital 30 varv/min | |
| Skyddsklass IP 20 (endast für torra utrymmen) | |
| Skyddsklass II | |
| Antal kopplingstider 2 (UPP och NER) | |
| Tilläten omgivningstemperatur 0-40 °C | |
| Inställningsområde für solautomatik | 2 000 till 20 000 lux |
| Inställningsområde für skymningsautomatik | 2 till 50 lux |
| Mätt se sedan 217 | |
| Tillåtna rembredder 23 mm (maxi-rem) | |
| Remländgåd 7,6 m vid 1,0 mm remtjocklek, | 6,2 m vid 1,3 mm remtjocklek, 5,2 m vid 1,5 mm remtjocklek, |
| Max. jalusiyta | 6,0 m² plast 3,0 m² aluminium/trä |
| Max. jalusivikt | 4,5 kg/m² plast 10 kg/m² aluminium/trä |
| Elkabel | 2x0,75qmm H03VVH2-F |
| Antal manöverknappar | 5 |
| Antal LED | 3 |
| Ljudtrycksnivå | LpA ≤ 70 dB (A) |
| Radiofrekvens | 868,4 MHz Schellenberg Radio System |
| Sändareffekt | max. 10 dBm |
| Räckvidd i fastighet / Räckvidd utomhus | ca. 20 m / 100 m |
Anvisningar:
Efter ett strömavbrott finns inställingarna kvar permanent.
Uppgifterna ar riktvarden och gäller for en idealisk monteringssituation. Dessa varden kan avvika på grund av monteringsplatsens tillständ.
Använd Produkten endast med jalusiremmar med de mätt som ar angivna i tabellen „Tekniska data". Felaktiga remlängder och -bredder orsakar skador. Byt den gamla jalusiremmen nar kraven inte langre uppylls.
Försiktig! Kontrollera regelbundet att Förhäng och även rem ar intakra. Ta anlag-gningen ur drift vid fara och se till att att specialistföretag genomfor en reparation.
Anmärkning: Eftersom även remskivan i jalusilådan forlorar sin stabilitet på grund av öldring, reckommenderar vi att kontrollera och vid behov byta den afteren langre tids användning.
Om motorns maximala gangtid på fyra minutes overskrids, stannar motorn. Efter ca. 60 minutes har motorn full driftberedskap igen.

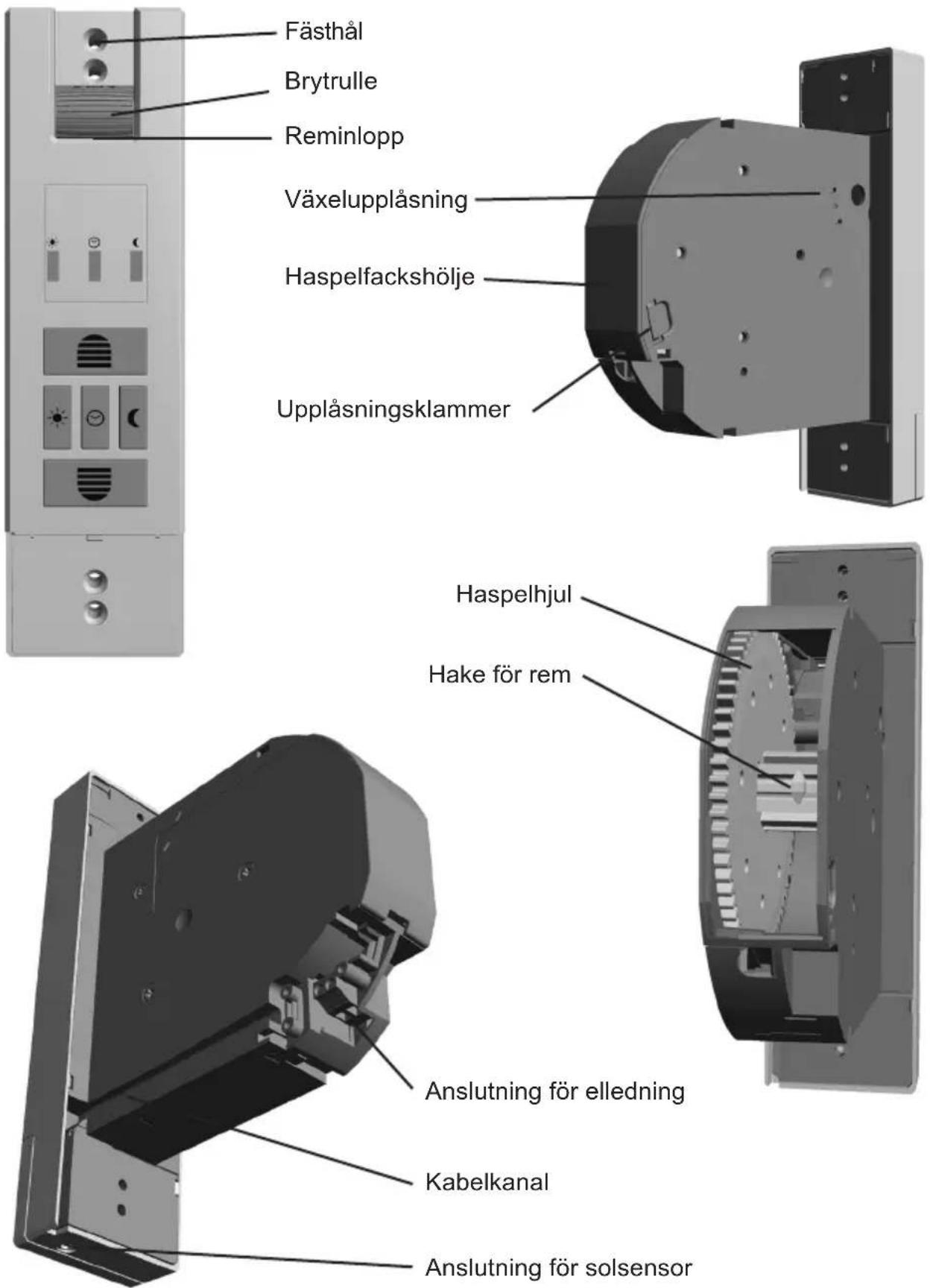

PRODUKTFÖRKLARING

KNAPP-OCH DISPLAYFORKLARING

① LED Sol
② LED Klocka
③ LED Måne
Knappen Uppkörning Jalusin gár upp.
Knappen Sol Aktiverar solautomatiken.
Knappen Klocka For att stalla in tiden for automatik.
⑦ Knappen Skymning Kopplar till eller frän skymningsfunktionen
Knappen Nerkörning Jalusin gär ned.
DetailjbeskrivningforallLED:er ①-③

LED fran


LED till LED blinkar LED blinkar snabbt


Om en ell er flera LED:er tands när functiOnen ar tillkopplad slacks dessa after fem minuter. Som kontroll kan man alltid trycka kort pa en godtycklig knapp och LED:erna tands ater i fem minuter.
INDHOLDSFORTEGNELSE

LED på LED blinker LED blinker raskt


Hvis en eller flere LED-er blinker Near funksjonen er koblet inn, vil de slukke etter 5 minutter. For kontroll kan en av tastene trykkes raskt og LED-ene lyser i nye 5 minutter.
SISALLYSLUETTELO
SE Genom att trycka pa de bada knapparna forsatts ROLLODRIVE i programmeringslaget. Fran denna tidpunkt maste fjarrkontrollen kopplas inom 10 sekunder (steg 60 till 65). Om det har gatt 10 sekunder utan att fjarrkontrollen har kopplats maste ROLLODRIVE ater forsattas i programmeringslaget genom att upprepaa steg 60. Man kan programmera max 5 fjarrkontroller per kanal.
Vid garantiansprak, behov av reservdalar erler fragor
angaende korrekt montering av eraprodukter, ber vi
er att kontakta varkundservice.
