BRUKSANVISNING MarkiDrive PREMIUM Schellenberg

Sakerhet och anvisningar 94

Nödvändiga verktyg 117

Leveransomfattning 117

A Laddning av batteri 118
B Montering 120
C Rotationsriktning pa produits 124
D Ändlagesinstalling (utskjuten) 124
E Anlagesinstalling (indragen) 126
F Testkörning 128
G Fabriksaterställning 128
H Aktivera vintervila 129
I Avaktivera vintervila 131
J Solpanel 132
K Motorsignaler. 135
L Blockeringsdetektering 138
M Tillbehorsartiklar: trdlos sandare (ingar ej i leveransen) 140
N Anvandningsexempel 141
O Exempel: Koppla upp den tradlosa 5-kanalssandaren mot markisdrivningen 142
P Kontrollera rotationsriktning med tradlOs sardare 143
QAndra rotationsriktning med tradlos sandare 144
R Ändlagesinställing med trådlös sändare (utskuten) 145
S Anlagesinstallning med trdlos sandare (indragen) 147
T Testkörning med tradlós sändare 149
U Smart Home-system 150

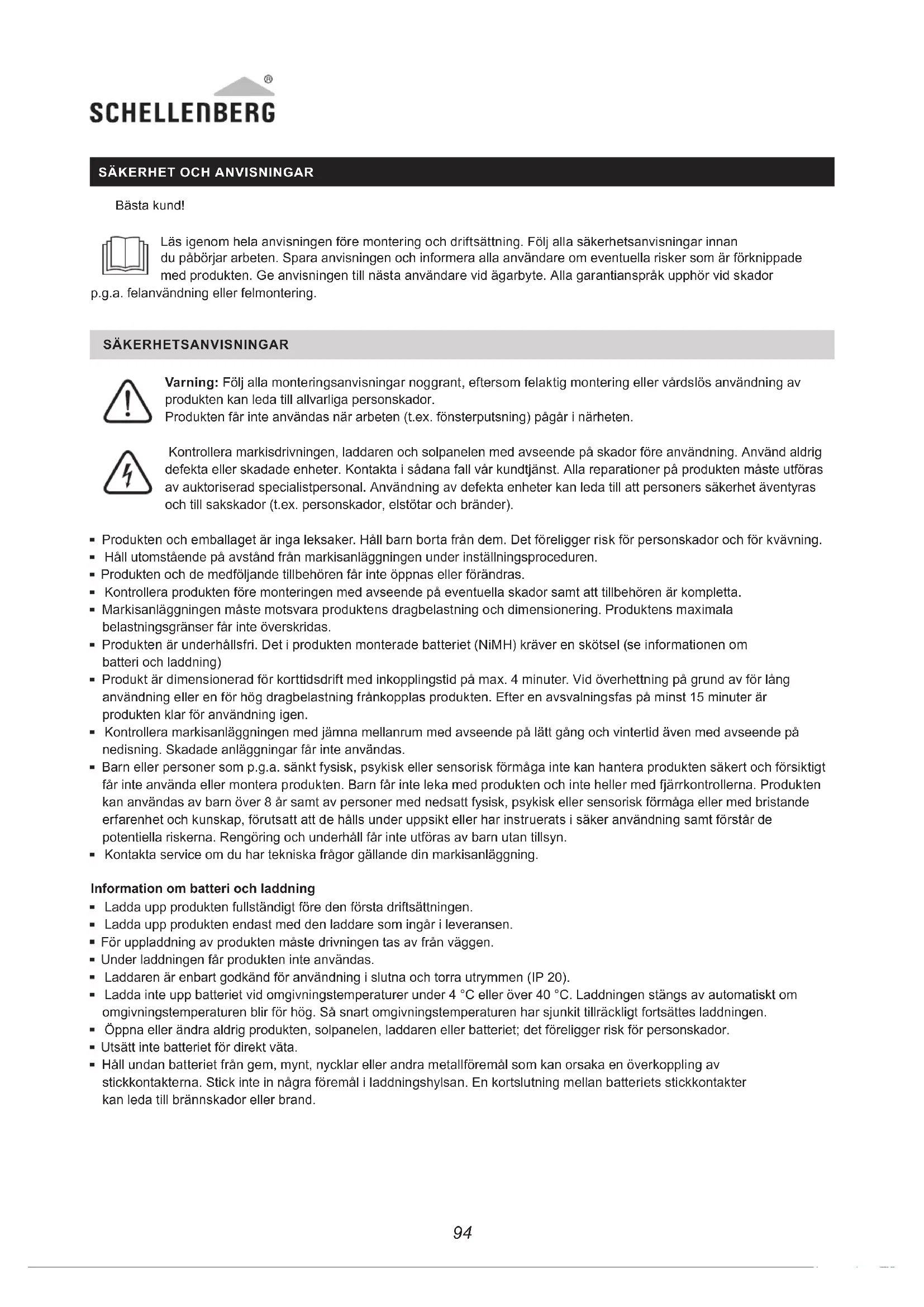

SAKERHET OCH ANVISNINGAR

Basta kund!

Läsigenom hela anvisingen fore montering och driftsätting. Föj alla sakerhetsanvisingar innan du pâborjar arbeten. Spara anvisingen och informera alla användare om eventuella risker som ar förknippade med Produkten. Ge anvisingen till nasta användare vid ägarbyte. Alla garantiansprak upphör vid skador

p.g.a. felanvändning eller felmontering.

SAKERHETSANVISNINGAR

Varning: Folj alla monteringsanvisningar noggrant, aftersom felaktig montering eller vardslo's användning avprodukten kan leda till allvarliga persorskador.

Produkten fär inte användas nar arbeten (t.ex. fonsterputsning) págär i narheten.

Kontrolera markisdrivningen, laddaren och solpanelen med avseende på skador fore användning. Använd aldrig defekta eller skadade encheter. Kontakia i sadana fall var kundtjänst. Alla reparatoner påprodukten mäste utforas av auktorisarad specialistpersonal. Använding av defekta encheter kan leda till att personers sakerhet äventyras och till sakskador (t.ex. persorskador, elstötar och bränder).

• Produktien och emballaget ar inga leksaker. Håll barn borta frän dem. Det foreligger risk for persorskador och for kvävning.
• Hall utomstäende på avständ fran markisanlaggningen under inställningsproceduren.
• Produkten och de medfoljande tillbehören fär inte öppnas eller forändras.
• Kontrolleraprodukten fore monteringen med avseende pa eventuella skador somt att tillbehoren ar kompletta.
• Markisanlaggningen mäste motsvara produktens dragbelastning och dimensionering. Produktens maximala belastningsgränser fär inte överskridas.
• Produktken ar unterhalsfri. Det i Produkten monterade batteriet (NiMH) kraver en skötsel (se informationen om batteri och laddning)
• Produkt ar dimensionerad für korttidsdrift med inkopplingsid pa max. 4 minuter. Vid überhettning pa grund av for lang anvandning erer en for hog dragbelastning frankopplas produkten. Efter en avsvalningsfas pa minst 15 minutes ar produkten klar for anvandning ingen.
• Kontrollera markisanlaggningen med jämna mellanrum med avseende på lätt gang och vintertid även med avseende på nedisning. Skadade anlaggnaringar fär inte användas.
• Barn aller personer som p.g.a. sankt fysisk, psykisk aller sensorisk formaga inte kan hantera Produkten sakert och forsiktigt fär inte använda aller monteraprodukten. Barn fär inte leka med produiten och inte heller med fjarrkontrollerna. Produktken kan användas av barn over 8 ar somt av personer med nedsatt fysisk, psykisk aller sensorisk formaga aller med bristande erfarenhet och kunskap, forutsatt att de halls under uppsikt aller har instruerats i saker användning samt Förstär de potentiella riskerna. Rengöring och unterhalb fär inte utforas av barn utan tillsyn.
• Kontakta service om du har tekiska frägor gällande din markisanläggning.

Information om batteri och laddning

• Ladda upp Produktien fullständigt fore den forsta driftsattningen.
• Ladda upp Produkten endast med den laddare som ingar i leveransen.
  For uppladdning av Produkten maste drivningen tas av fran vaggen.
• Under laddningen färprodukten inte användas.
• Laddaren ar enbart godkänd for användning i slutna och torra utrymmen (IP 20).
• Ladda inte upp batteriet vid omgivningstemperaturer under 4^ aller over 40^ . Laddningen stangs av automatiskt om omgivningstemperaturen blir for hog. Så snart omgivningstemperaturen har sjunkit tillrackligt fortsettles laddningen.
• Öppna eller äandra aldrigprodukten, solpANELen, laddarenEller batteriet; det foreligger risk for personskador.
• Utsatt inte batteriet für direkt vata.

• Hall undan batteriet fran gem, mynt, nycklar erler andra metallfremal som kan orsaka en overkoppling av stickkontakterna. Stick inte in nagra foremal i laddningshylsan. En kortslutting mellan batteriets stickkontakter kan leda till brannskador erler brand.

• Kasta inte batterier i eld ell eri vatten. Explosionsrisk.

• Vid störningar på det uppladdningsbara batteriet sku du inte själv byta ut detta, utan vänd dig till var kundtjänst.

Korrekt skötsel och vinterfürvaring av encheten

• Ladda upp batteriet fullstandigt after sista anvandningen for aret (se sida 118 och 119) och koppla sedan loss det fran nataggregatet (F).
• Forvara Produkten iett torrt utrymme vid en rumstemperatur mellan 9^ och 20^ .
• Under vilotiden forlorar batteriet langsamt sin laddning, darrfor bor det laddas ungefjar var tredje manad. Därigenom undviks en djupurladdning (total urldning av batteriet). En sadan djupurladdning skadar batteriet och kan i värsta fall leda till att batteriet blir helt oanvändbart.
• For att skydda batteriet mot sjalvurladdning forsats markisdrivningen after 2 vecors inaktivitet i vintervolåge. Vintervolåget kan även aktiveras manuell (se sedan 21). Ladda upp markisdrivningen fullständigt innan vintervolåget aktiveras.

Information om solpanel

• Solpanelen fungerar som stödjande laddningsenhet for det i Produkten monterade batteriet.
• Obs! Vid otillräcklig energiutvinning (t.ex. kraftig molnighet under en langre tid) kan det bl nodvandigt med en extra uppladdning av batteriet med den medfoljande laddaren.
• Vid tillräcklig energiutvinning kan solpanelen kompensera for en körcykel per dag.
• Montera solpanelen pa en Ijus, solig plats for att mojiggora storsta mojiga energiutvinning.
• Obs! En kraftig varmeutveckling kan leda till en reducerad energiutvinning.
• Rengör solpanelen frán smuts med jämna mellanrum med en fuktig trasa och lampligt rengöringsmedel.
• ReCOMMENDATION: Demontera solpanelen for vintern och forvara den torrt after rengöring.
• Skador på glasytan, raminfattningen, kablar och kontakter leder till att solpanelen blir obrukbar.
• Endast solpanelen ELLER laddaren fär vara instucken samtidigt iprodukten. En samtidig användning, exemplVIS via en adapter, ar inte tillaten och kan leda till att Produkten blir oanvändbar.

AVSEDD ANVANDNING

• Produkten ar enbart dimensionerad for använding på korrekt uppyggda ledarmsmarkiser med reducerande vevmekanism.
  Markisanlaggingarna maste vara i felfritt skick.
  Markisanlaggningarna maste kunna manovreras latt med handveven utan att karva.
• Brister på markisanlaggningarma maste avhjalpas innanprodukten används och skadade delar maste bytas ut.
• Annan aller mer omfattende anvandning avprodukten betraktas som ej avsedd.
• Handutlosarens aktiveringsfalt maste placeras pa en hojd under 1,80 m.
• Produktten fär bara användas med de av Schellenberg godkända tradlösa sändarna.
• Alfred Schellenberg GmbH tar inget ansvar for personskador, sakskador erer foljdskador vid felaktig anvandning.

VIKTIG INFORMATION ON PROGRAMMERING, DRIFT

• Vid samtidig aktivering av bägge knapparna (vid programmering och/eller annullering av ändlägena) blinkar lysdioden under 10 sekunder. Inom dessa 10 sekunder maste nasta atgard vidtas.
• En programmererad körning kan'nar som helst stoppas med den motsatta knappen.
• Innan de godkända tradlösa sandarna kopplas in maste andlagena vara inställda.

Utan installda andlagen kan drivningen koras manuellt over markisens andlagen.

EU-FORSAKRAN OM OVERENSSTAMMELSE

MarkiDrive Premium (art.nr 20264) uppyller de gallande kraven i de europeiska och nationella direktiven.

Overensstammelse har intygats. Den fullstandige texten i EU-forsakran om overensstammelse finns pa internetadressen http://www.schellenberg.de (menypunktten "Service", underrubrik "Download-Center").

SCHellenBERG

Maskindirektivet 2006/42/EU

Radioutrustningsdirektivet (RED) 2014/53/EU

EMK-directivet 2014/42/EU

RoHS-directivet 2011/65/EU

Släng inte i hushällssoporna! Produktken ar atervinningsbar och kan omhändertas på miljöstation aller upssamlingsställe som elavfall.

Batterier: Kasta inte batterier i hushallsavfallet, i eld erer i vatten. Laddningsbara batterier och engangsbattery, aka avfallshanteras samlat, atervunnet ell per miljovanligt satt.

TEKNISKA DATA LADDARE
TECKENFÖRKLARING

Spänningsmatning
Ingång	230 V / 50 Hz
Utgång	18V DC 1,3A
Kapslingsklass	IP 20, bara für torra inomhusutrymmen

=Info

= Batteriet laddas

Driftspänning 24 V DC
max. driftström 6 A
Batterityp NiMH 1700 mAh 24 V
max. vridmoment 10 Nm
Inkopplingstid 4 min.
Tomgångsvarvtil 90 rpm
Markiskonstruktion	2x ledarmar, max. 3,0 m utfällningslangd
Dukyta max. 12 m²
Standby beredskap 12 mW
Standby vintervila 2,4 mW
Ljudtrycksnivå LpA ≤ 70 dB(A)
Skyddsklass III
Kapslingsklass IP 44
Radiofrekvens Schellenberg Radio System	868,4 MHz, max. 10 mW
Räckvidd i fastighet*	max. 20 m
Räckvidd utomhus max. 100 m
Omgivningstemperatur
Drift	0 - 45°C
Förvaring	0 - 25°C

• Fastigetens konstruktion kan paverka radiorackvidden. Placera inte Produkten i narheten av stömingskällor som stora foremal, elektriska enheter med metallhölje eller liknande.

TEKNISKA DATA SOLPANEL

Kapslingsklass	IP44
Antal solceller	36 celer (parvis sammankopplade)
Utspanning	Vmp: 18,0 V / Vmp: 160 mA / Voc: 23,4 V / Isc: 200 mA
Uteffekt maximalt 3,0 W
Anslutningsledning	Längd 3 m, 2-trädig ledning, med 2-polig honkontakt
Tillbehör	Påträdningsbar plasthällare med inställningsbar lutning für monte-ring på husvöggen

INDHOLDSFORTEGNELSEN

SE Om markisen blockeras under körning (t.ex. på grund av nedisning) stängsprodukten av. Atgårda orsaken till überbelastningen.
