BRUKSANVISNING 21107 Schellenberg

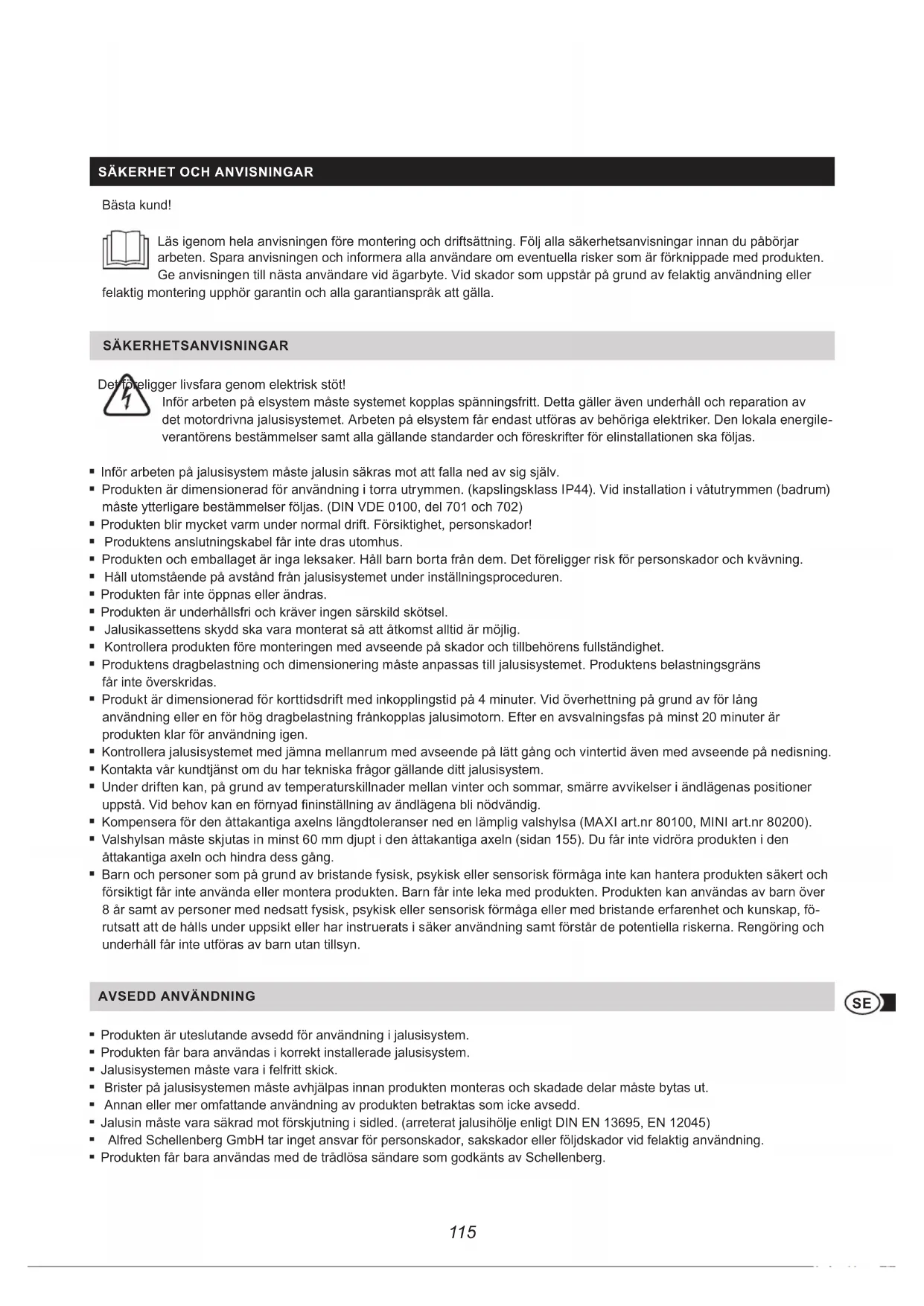

Bästa kund! Läs igenom hela anvisningen före montering och driftsättning. Följ alla säkerhetsanvisningar innan du påbörjar arbeten. Spara anvisningen och informera alla användare om eventuella risker som är förknippade med produkten. Ge anvisningen till nästa användare vid ägarbyte. Vid skador som uppstår på grund av felaktig användning eller felaktig montering upphör garantin och alla garantianspråk att gälla. SÄKERHETSANVISNINGAR Det föreligger livsfara genom elektrisk stöt! Inför arbeten på elsystem måste systemet kopplas spänningsfritt. Detta gäller även underhåll och reparation av det motordrivna jalusisystemet. Arbeten på elsystem får endast utföras av behöriga elektriker. Den lokala energile- verantörens bestämmelser samt alla gällande standarder och föreskrifter för elinstallationen ska följas. Inför arbeten på jalusisystem måste jalusin säkras mot att falla ned av sig själv. Produkten är dimensionerad för användning i torra utrymmen. (kapslingsklass IP44). Vid installation i våtutrymmen (badrum) måste ytterligare bestämmelser följas. (DIN VDE 0100, del 701 och 702) Produkten blir mycket varm under normal drift. Försiktighet, personskador! Produktens anslutningskabel får inte dras utomhus. Produkten och emballaget är inga leksaker. Håll barn borta från dem. Det föreligger risk för personskador och kvävning. Håll utomstående på avstånd från jalusisystemet under inställningsproceduren. Produkten får inte öppnas eller ändras. Produkten är underhållsfri och kräver ingen särskild skötsel. Jalusikassettens skydd ska vara monterat så att åtkomst alltid är möjlig. Kontrollera produkten före monteringen med avseende på skador och tillbehörens fullständighet. Produktens dragbelastning och dimensionering måste anpassas till jalusisystemet. Produktens belastningsgräns får inte överskridas. Produkt är dimensionerad för korttidsdrift med inkopplingstid på 4 minuter. Vid överhettning på grund av för lång användning eller en för hög dragbelastning frånkopplas jalusimotorn. Efter en avsvalningsfas på minst 20 minuter är produkten klar för användning igen. Kontrollera jalusisystemet med jämna mellanrum med avseende på lätt gång och vintertid även med avseende på nedisning. Kontakta vår kundtjänst om du har tekniska frågor gällande ditt jalusisystem. Under driften kan, på grund av temperaturskillnader mellan vinter och sommar, smärre avvikelser i ändlägenas positioner uppstå. Vid behov kan en förnyad ninställning av ändlägena bli nödvändig. Kompensera för den åttakantiga axelns längdtoleranser ned en lämplig valshylsa (MAXI art.nr 80100, MINI art.nr 80200). Valshylsan måste skjutas in minst 60 mm djupt i den åttakantiga axeln (sidan 155). Du får inte vidröra produkten i den åttakantiga axeln och hindra dess gång. Barn och personer som på grund av bristande fysisk, psykisk eller sensorisk förmåga inte kan hantera produkten säkert och försiktigt får inte använda eller montera produkten. Barn får inte leka med produkten. Produkten kan användas av barn över 8 år samt av personer med nedsatt fysisk, psykisk eller sensorisk förmåga eller med bristande erfarenhet och kunskap, fö- rutsatt att de hålls under uppsikt eller har instruerats i säker användning samt förstår de potentiella riskerna. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Produkten är uteslutande avsedd för användning i jalusisystem. Produkten får bara användas i korrekt installerade jalusisystem. Jalusisystemen måste vara i felfritt skick. Brister på jalusisystemen måste avhjälpas innan produkten monteras och skadade delar måste bytas ut. Annan eller mer omfattande användning av produkten betraktas som icke avsedd. Jalusin måste vara säkrad mot förskjutning i sidled. (arreterat jalusihölje enligt DIN EN 13695, EN 12045) Alfred Schellenberg GmbH tar inget ansvar för personskador, sakskador eller följdskador vid felaktig användning. Produkten får bara användas med de trådlösa sändare som godkänts av Schellenberg.116 Maskindirektiv 2006/42/EG Radioutrustningsdirektiv RED 2014/53/EU EMK-direktivet 2014/42/EU RoHS-direktiv 2011/65/EU

21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) uppfyller de gällande kraven i de europeiska och nationella direktiven. Överensstämmelse har intygats. Den fullständiga texten med EU-försäkran om överensstämmelse nns på internetadressen: http://www.schellenberg.de (menypunkt ”Service”, underrubrik ”Down- load-Center”). Släng inte i hushållssoporna! Produkten är återvinningsbar och kan omhändertas på miljöstation eller uppsamlingsställe som elavfall. GARANTIVILLKOR Vi garanterar att våra produkter inte har material- och tillverkningsfel. Undantagna från garantin är skador som orsakas av: användningsrelaterat, normalt slitage felaktig montering, anslutning, manövrering eller hantering force majeure eller annan yttre påverkan felaktigt underhåll och felaktig reparation genom tredje part tekniska ändringar genom tredje part Vid garantiärenden kan vi välja att reparera produkten eller byta ut den mot en likvärdig SCHELLENBERG-produkt. Garantitiden förlängs inte på grund av byte eller reparation av produkten! Garantianspråk förutsätter att kvitto uppvisas. Bifoga en kvittokopia samt en felbeskrivning när du skickar in produkten. Garantitiden för din Schellenberg-produkt är 5 år (se tryck på förpackningen) och börjar gälla från dagen då du köpte produk- ten. Tillverkarens garanti påverkar inte lagstadgade garantikrav som du som konsument kan ha rätt till gentemot försäljaren enligt gällande lag, inklusive särskilda konsumentskyddsbestämmelser. Tillverkarens garanti varken utesluter eller begränsar den lagstadgade garantin. TEKNISKA DATA Art.-nr 21106 / 21107 21110 / 21111 21210 / 21211 21220 / 21221 21240 / 21241 Jalusisystem Mini Mini Maxi Maxi Maxi Ø åttkantaxel 40 mm 40 mm 60 mm 60 mm 60 mm Driftspänning 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz 230 V AC/50 Hz Radiofrekvens 868,4 MHz 868,4 MHz 868,4 MHz 868,4 MHz 868,4 MHz Sändare󰀨ekt max 10mW max 10mW max 10mW max 10mW max 10mW max. Räckvidd i fastighet* 20 m 20 m 20 m 20 m 20 m Vridmoment 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm max. tillkopplingstid 4 minuter 4 minuter 4 minuter 4 minuter 4 minuter max. yta plastjalusier 4,0 m² 6,0 m² 4,2 m² 8,5 m² 15 m² Dragkraft max. 15 kg 25 kg 20 kg 34 kg 60 kg Märke󰀨ekt 98 watt 144 watt 113 watt 161 watt 228 watt Inställning av ändlägena Radio Radio Radio Radio RadioSE

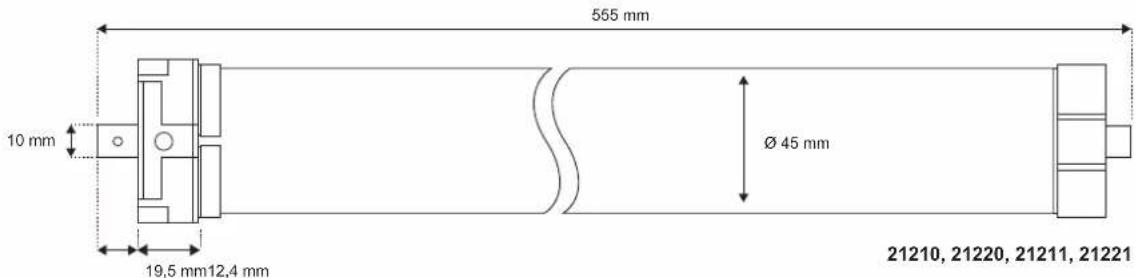

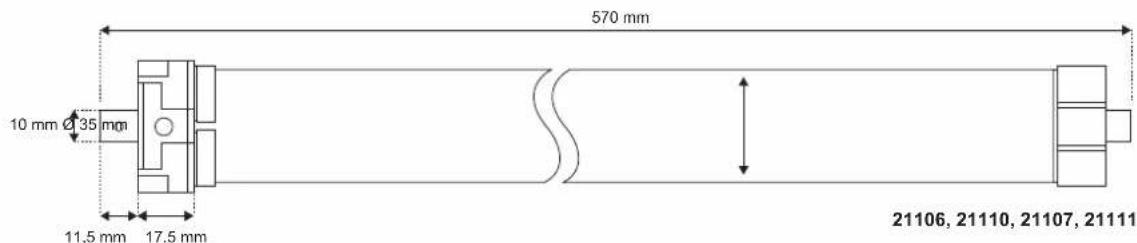

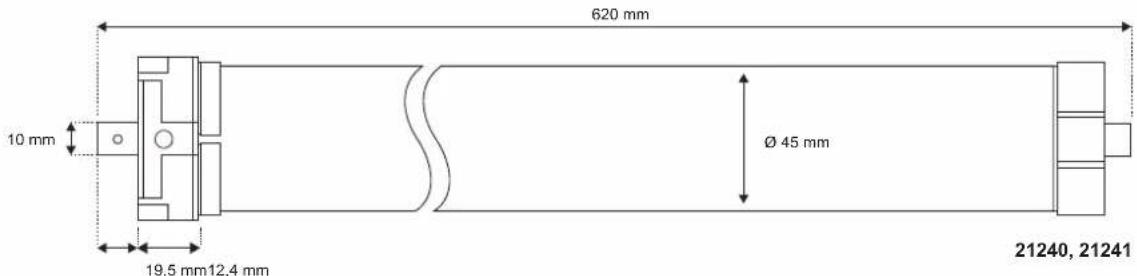

• Fastighetens konstruktion kan påverka radioräckvidden. Placera inte produkten i närheten av störningskällor som stora föremål, elektriska enheter med metallhölje eller liknande. 17,5 mm 570 mm 11,5 mm 10 mm Ø 35 mm Ø 45 mm 21106, 21110, 21107, 21111 21210, 21220, 21211, 21221 555 mm 19,5 mm12,4 mm 10 mm Ø 45 mm 21240, 21241 620 mm 19,5 mm12,4 mm 10 mm Maskindirektiv 2006/42/EG Radioutrustningsdirektiv RED 2014/53/EU EMK-direktivet 2014/42/EU RoHS-direktiv 2011/65/EU TEKNISKA DATA Art.-nr 21106 / 21107 21110 / 21111 21210 / 21211 21220 / 21221 21240 / 21241 inkl. Vägglager 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set Garantitid 5 år 5 år 5 år 5 år 5 år max. monteringslängd 570 mm 570 mm 555 mm 555 mm 620 mm E󰀨ekt Standbyläge 1,0 Watt 1,0 Watt 1,0 Watt 1,0 Watt 1,0 Watt Kapslingsklass IP44 IP44 IP44 IP44 IP44 Tomgångsvarvtal 14 U/min 17 U/min 15 U/min 15 U/min 15 U/min Isoleringsklass H H H H H Skyddsklass I I I I I Ljudtrycksnivå ≤ 70 dB(A) ≤ 70 dB(A) ≤ 70 dB(A) ≤ 70 dB(A) ≤ 70 dB(A)118 grön/gul blå brun KABELANSLUTNING

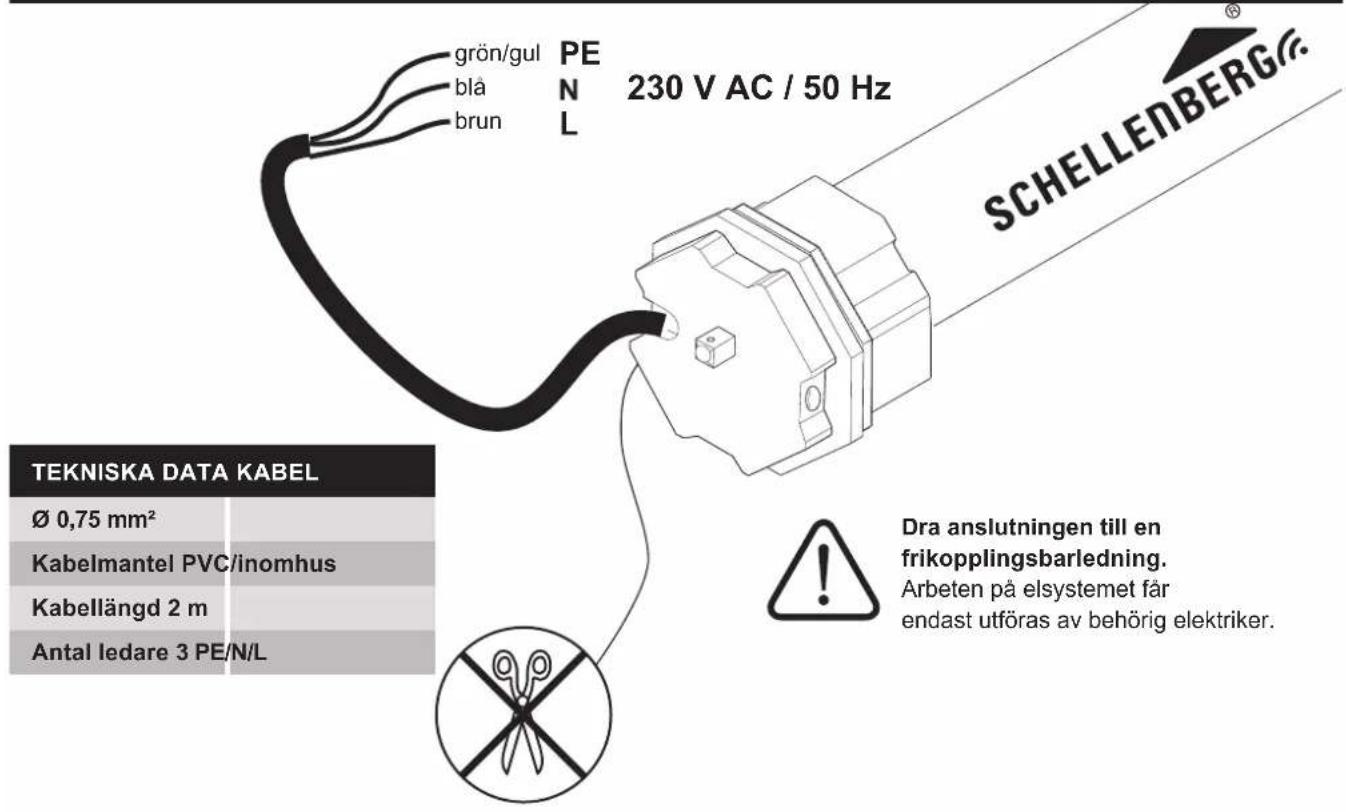

Ø 0,75 mm² Kabelmantel PVC/inomhus Kabellängd 2 m Antal ledare 3 PE/N/L Dra anslutningen till en frikopplingsbar ledning. Arbeten på elsystemet får endast utföras av behörig elektriker.

FÖRKLARING AV KNAPPAR

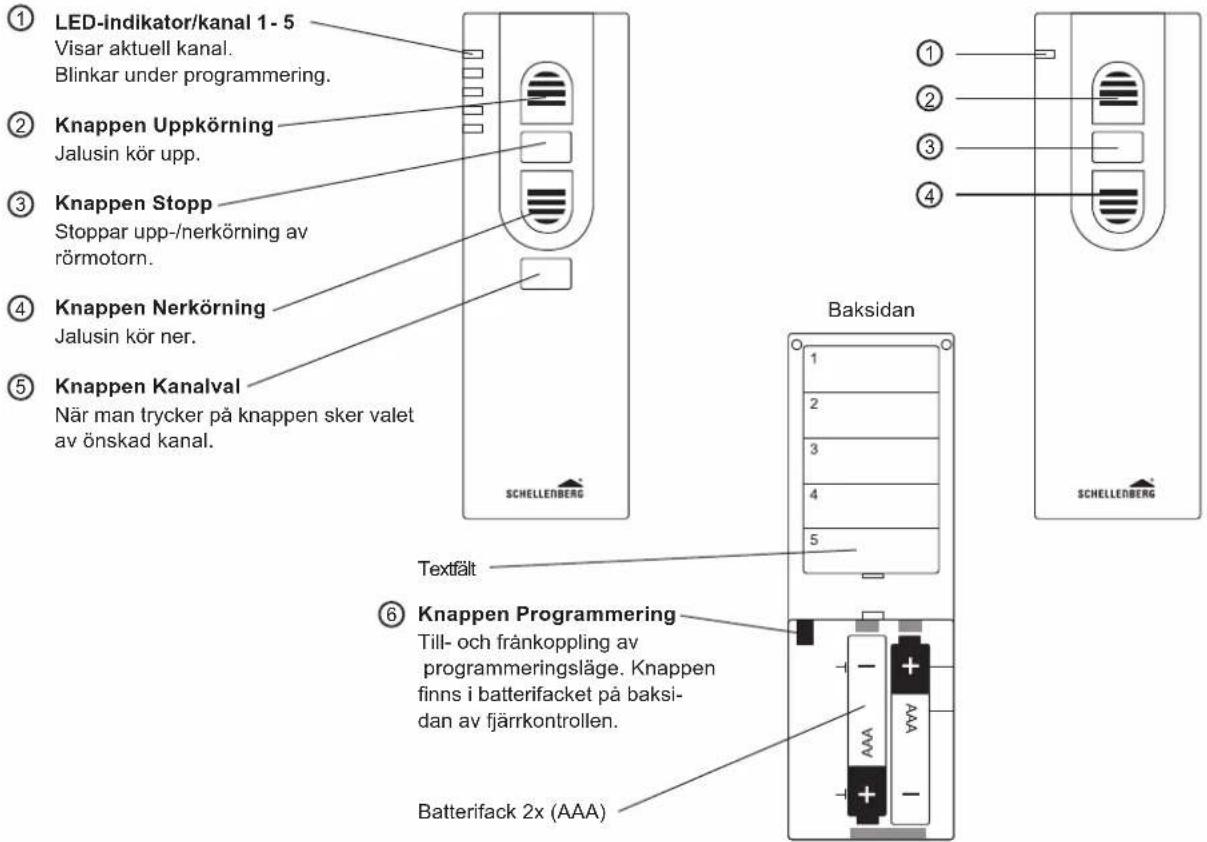

LED-indikator/kanal 1 - 5 Visar aktuell kanal. Blinkar under programmering. Knappen Uppkörning Jalusin kör upp. Knappen Stopp Stoppar upp-/nerkörning av rörmotorn. Knappen Nerkörning Jalusin kör ner. Knappen Kanalval När man trycker på knappen sker valet av önskad kanal. Framsidan Framsidan

Baksidan Knappen Programmering Till- och frånkoppling av programmeringsläge. Knappen nns i batterifacket på baksi- dan av fjärrkontrollen. Batterifack 2x (AAA) Textfält

Dra anslutningen till en frikopplingsbar ledning. Arbeten på elsystemet får endast utföras av behörig elektriker.

Ytterligare inställningsmöjligheter nns i bruksanvisningen till fjärrkontrollen.
