Produkttype	Rullegardinrørmotor
Mærke	Schellenberg
Reference	21107
Rullegardinsystem	Mini
Diameter på ottekantet aksel	40 mm
Driftsspænding	230 V AC, 50 Hz
Radiofrekvens	868,4 MHz
Maks. sendeeffekt	10 mW
Rækkevidde indenfor bygning	20 m
Drejningsmoment	6 Nm
Maks. driftstid	4 minutter
Maks. rullegardinoverflade i plastik	4,0 m²
Maks. trækkraft	15 kg
Nominel effekt	98 W
Indstilling af grænsepunkter	Via radio
Maks. monteringslængde	570 mm
Standby-effekt	1,0 W
Beskyttelsesgrad	IP44
Tomgangshastighed	14 omdr./min
Isolationsklasse	H
Beskyttelsesklasse	I
Lydtryksniveau	≤ 70 dB(A)
Kabellængde	2 m
Kabeltværsnit	0,75 mm², 3 ledere (PE/N/L)
Garanti	5 år

Ofte stillede spørgsmål - 21107 Schellenberg

Hvordan installeres Schellenberg 21107 motoren?

Installationen skal udføres af en kvalificeret elektriker. Afbryd strømforsyningen før alt arbejde. Fastgør motoren i den ottekantede aksel (diameter 40 mm) ved hjælp af det medfølgende komfortsæt. Se manualen for beregning af akseldimension (side 151) og ophængning af rullegardinet (side 153).

Hvordan parres motoren med en fjernbetjening?

Brug en Schellenberg radiosender (medfølger ikke). Sæt motoren i programmeringstilstand (den afgiver et bip og udfører en kort bevægelse). Tryk på senderens programmeringsknap for at parre. Du har 15 minutter til at foretage indstillinger. Se siderne 162-171 i vejledningen.

Hvordan indstilles de øvre og nedre endepositioner?

Efter parring bruges senderens Op/Ned-knapper til at placere rullegardinet ved de ønskede grænser. Bekræft hver position ved at trykke på Programmeringsknappen. Motoren husker endestoppunkterne. Se siderne 169-170.

Hvad er den krævede elektriske effekt?

Motoren fungerer ved 230 V AC, 50 Hz. Den nominelle effekt er 98 W og standby-effekten 1,0 W. Brug et strømkabel med tværsnit 0,75 mm² og tre ledere (fase, neutral, jord).

Er denne motor kompatibel med et Smart Home-system?

Ja, motoren 21107 kan programmeres og styres via Schellenberg Smart Home-systemet (se afsnit F i vejledningen, side 174). Den bruger radiofrekvens 868,4 MHz.

Hvad er de vigtigste sikkerhedsrisici?

Fare for elektrisk stød: afbryd altid strømmen før indgreb. Motoren bliver varm under normal drift (forbrændingsrisiko). Lad ikke børn lege med apparatet. Sørg for at rullegardinet er i god stand, og at ingen er i nærheden under justering.

Hvordan vedligeholdes motoren?

Motoren kræver ingen særlig vedligeholdelse. Kontroller regelmæssigt rullegardinets funktion, især om vinteren (risiko for frost). Rengør ydersiden med en tør klud. Åbn ikke huset: ændringer annullerer garantien.

Hvad gør jeg, hvis motoren stopper under drift?

Motoren er designet til en maks. cyklus på 4 minutter. Ved overophedning stopper den automatisk. Lad den køle af i mindst 20 minutter, før du genstarter. Hvis problemet fortsætter, kontroller rullegardinets belastning og kontakt kundeservice.

Hvilke tilbehør er inkluderet i leveringen?

Leveringen indeholder rørmotoren, et komfortsæt til vægmontering og brugsanvisning. Radiosendere og Smart Home-system sælges separat.

Hvor finder jeg EU-overensstemmelseserklæringen?

Hele overensstemmelseserklæringen findes på Schellenbergs hjemmeside: http://www.schellenberg.de, i menuen Service, downloadplatform. Motoren overholder direktiverne RED 2014/53/EU og EMC 2014/42/EU.

BRUGSANVISNING 21107 Schellenberg

DK Ophavsretligt beskyttet, 2020, Alfred Schellenberg GmbH – alle rettigheder forbeholdes. Enhver anvendelse, der ikke er tilladt af loven om ophavsret, især mangfoldiggørelse, oversættelse, redigering eller videregivelse af indhold i databaser eller andre elektriske medier og systemer, er forbudt.

Sikkerhed og bemærkninger 120

Tastevejledning....123

Nødvendige værktøjer 144

Leverancens indhold 144

A Montering 145

A1 Beregning af akselmål 151

A2 Tilbehør: Ophængning af rulleskodder 153

B Gør rulleskoddemotoren klar til indlæring 158

C Tildeling af adresser til rulleskoddemotoren....161

D Programmering af rulleskoddemotoren ved hjælp af trådløs sender 162

D3 Kobling af den trådløse sender med rulleskoddemotoren 165

D4 Kontroller rulleskoddemotorens omdrejningsretning 167

D5 Ændring af rulleskoddemotorens omdrejningsretning 168

D6 Indstilling af slutstilling foroven 169

D7 Indstilling af slutstilling forneden 170

D8 Afslutning af programmeringstilstand 171

D9 Testkørsel 171

F Programmering / kobling af rulleskoddemotoren ved hjælp af Smart Home System 174

F1 Tilbehør: Smart Home System.... 174

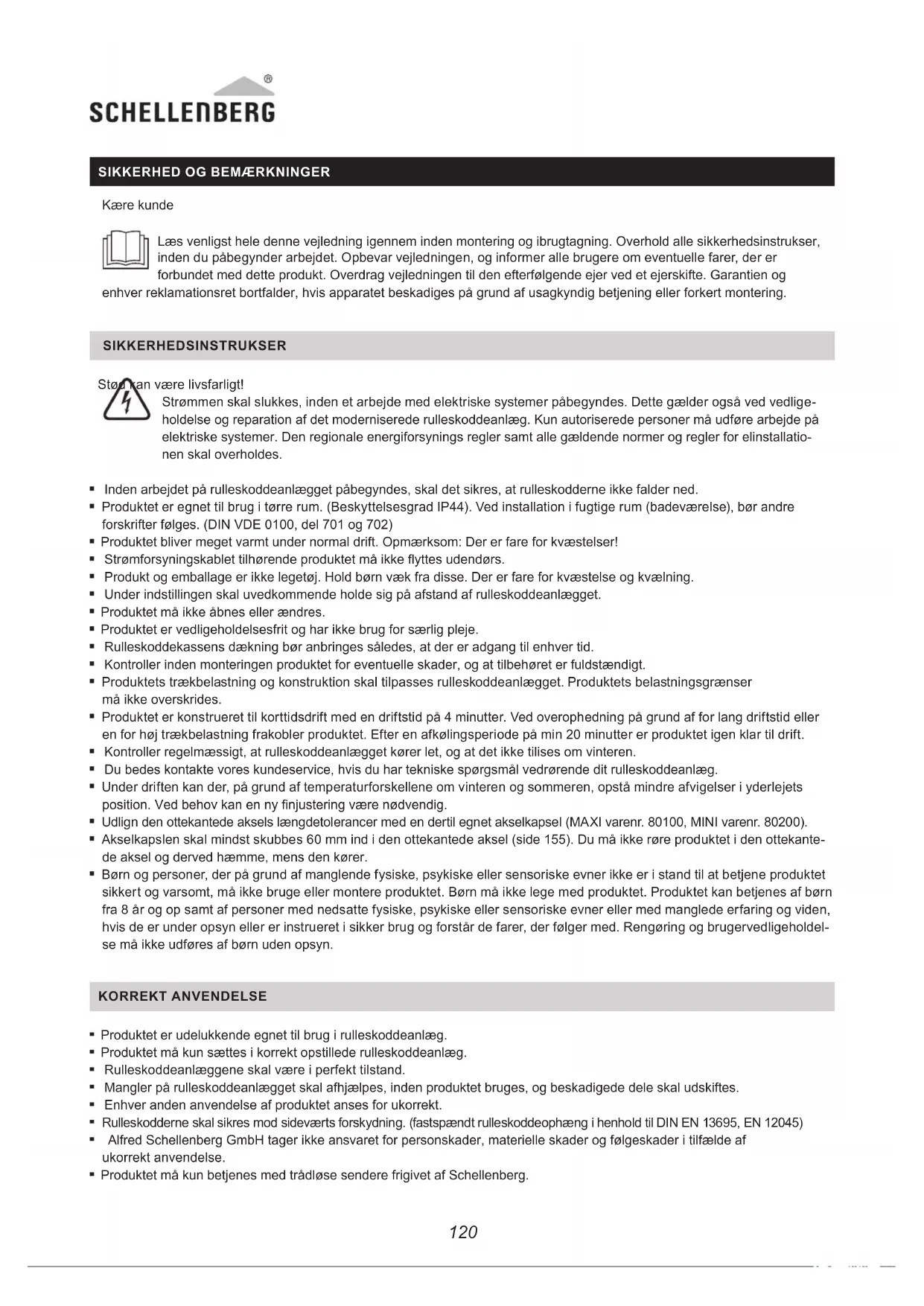

SIKKERHED OG BEMÆRKNINGER

Kære kunde

Læs venligst hele denne vejledning igennem inden montering og ibrugtagning. Overhold alle sikkerhedsinstrukser, inden du påbegynder arbejdet. Opbevar vejledningen, og informer alle brugere om eventuelle farer, der er forbundet med dette produkt. Overdrag vejledningen til den efterfølgende ejer ved et ejerskifte. Garantien og reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening eller forkert montering.

SIKKERHEDSINSTRUKSER

være livsfarligt!

Strømmen skal slukkes, inden et arbejde med elektriske systemer påbegyndes. Dette gælder også ved vedligeholdelse og reparation af det moderniserede rulleskoddeanlæg. Kun autoriserede personer må udføre arbejde på elektriske systemer. Den regionale energiforsynings regler samt alle gældende normer og regler for elinstallationen skal overholdes.

• Inden arbejdet på rulleskoddeanlægget påbegyndes, skal det sikres, at rulleskodderne ikke falder ned.
• Produktet er egnet til brug i tørre rum. (Beskyttelsesgrad IP44). Ved installation i fugtige rum (badeværelse), bør andre forskrifter følges. (DIN VDE 0100, del 701 og 702)
• Produktet bliver meget varmt under normal drift. Opmærksom: Der er fare for kvæstelser!
• Strømforsyningskablet tilhørende produktet må ikke flyttes udendørs.
• Produkt og emballage er ikke legetøj. Hold børn væk fra disse. Der er fare for kvæstelse og kvælning.
  ■ Under indstillingen skal uvedkommende holde sig på afstand af rulleskoddeanlægget.
• Produktet må ikke åbnes eller ændres.
• Produktet er vedligeholdelsesfrit og har ikke brug for særlig pleje.
• Rulleskoddekassens dækning bør anbringes således, at der er adgang til enhver tid.
• Kontroller inden monteringen produktet for eventuelle skader, og at tilbehøret er fuldstændigt.
• Produktets trækbelastning og konstruktion skal tilpasses rulleskoddeanlægget. Produktets belastningsgrænser må ikke overskrides.
• Produktet er konstrueret til korttidsdrift med en driftstid på 4 minutter. Ved overophedning på grund af for lang driftstid eller en for høj trækbelastning frakobler produktet. Efter en afkølingsperiode på min 20 minutter er produktet igen klar til drift.
• Kontroller regelmæssigt, at rulleskoddeanlægget kører let, og at det ikke tilises om vinteren.
• Du bedes kontakte vores kundeservice, hvis du har tekniske spørgsmål vedrørende dit rulleskoddeanlæg.
  ■ Under driften kan der, på grund af temperaturforskellene om vinteren og sommeren, opstå mindre afvigelser i yderlejets position. Ved behov kan en ny finjustering være nødvendig.
• Udlign den ottekantede aksels længdetolerancer med en dertil egnet akselkapsel (MAXI varenr. 80100, MINI varenr. 80200).
• Akselkapslen skal mindst skubbes 60 mm ind i den ottekantede aksel (side 155). Du må ikke røre produktet i den ottekantede aksel og derved hæmme, mens den kører.
• Børn og personer, der på grund af manglende fysiske, psykiske eller sensoriske evner ikke er i stand til at betjene produktet sikkert og varsomt, må ikke bruge eller montere produktet. Børn må ikke lege med produktet. Produktet kan betjenes af børn fra 8 år og op samt af personer med nedsatte fysiske, psykiske eller sensoriske evner eller med manglede erfaring og viden, hvis de er under opsyn eller er instrueret i sikker brug og forstår de farer, der følger med. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

KORREKT ANVENDELSE

• Produktet er udelukkende egnet til brug i rulleskoddeanlæg.
• Produktet må kun sættes i korrekt opstillede rulleskoddeanlæg.
• Rulleskoddeanlæggene skal være i perfekt tilstand.
• Mangler på rulleskoddeanlægget skal afhjælpes, inden produktet bruges, og beskadigede dele skal udskiftes.
• Enhver anden anvendelse af produktet anses for ukorrekt.
• Rulleskodderne skal sikres mod sideværts forskydning. (fastspændt rulleskoddeophæng i henhold til DIN EN 13695, EN 12045)
• Alfred Schellenberg GmbH tager ikke ansvaret for personskader, materielle skader og følgeskader i tilfælde af ukorrekt anvendelse.
• Produktet må kun betjenes med trådløse sendere frigivet af Schellenberg.

EU-OVERENSSTEMMELSESERKLÆRING

Rulleskoddemotoren (varenr. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) opfylder de europæiske og nationale direktivers gældende krav. Overensstemmelsen er dokumenteret. Den fulde tekst fra EU-overensstemmelseserklæringen findes på internetadressen: http://www.schellenberg.de (menupunkt „Service“ i download-centret).

Maskindirektiv

2006/42/EF

Radioudstyrsdirektiv RED

2014/53/EU

EMC-direktiv

2014/42/EU

RoHS-direktiv

2011/65/EU

Må ikke bortskaffes med husholdningsaffaldet! Produktet kan genbruges og afleveres på genbrugsstationen eller et indsamlingssted til elektrisk husholdningsaffald.

GARANTIBETINGELSER

Vi garanterer, at vores produkter er uden materiale- og fremstillingsfejl. Ikke omfattet af garantien er skader, der er forårsaget af:

■brugsrelateret,normalslitage

• ukorrekt montering, tilslutning, betjening eller behandling
  ■ force majeure eller andre ydre påvirkninger
• ukorrekt vedligeholdelse og reparation udført af tredjepart
  ■ tekniske ændringer udført af tredjepart

I tilfælde af garanti vil vi efter eget valg reparere produktet eller udskifte det med et tilsvarende SCHELLENBERG-produkt. Garantitiden forlænges ikke på grund af udskiftning eller reparation! Forudsætning for brug af garantien er, at der fremlægges kvittering. Når du indsender produktet, bedes du vedlægge en kopi af kvitteringen og en beskrivelse af fejlen.

Garantiperioden for dit erhvervede Schellenberg-produkt er på 5 år (se tryk på emballagen) og starter på købsdatoen for dit produkt. Producentgarantien påvirker ikke lovmæssige garantikrav, som du har ret til som forbruger, over for sælger iht. gældende ret inkl. særlige beskyttelsesbestemmelser for forbrugere. Garantien hverken udelukker eller begrænser den lovmæssige reklamationsret.

TEKNISKE DATA

Varenr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rullejalousi-enhed	Mini	Mini	Maxi	Maxi	Maxi
∅ Ottekantede hjulaksel	40 mm	40 mm	60 mm	60 mm	60 mm
Driftsspænding	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Trådløs frekvens	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Sendeeffekt	maks. 10mW	maks. 10mW	maks. 10mW	maks. 10mW	maks. 10mW
maks. Rækkevidde i bygninger*	20 m	20 m	20 m	20 m	20 m
Omdrejningstal	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. Tænd-varighed	4 minutter	4 minutter	4 minutter	4 minutter	4 minutter
maks. Overflade kunststof rullejalousier	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Trækkraft maks.	15 kg	25 kg	20 kg	34 kg	60 kg
Mærkeeffekt	98 watt	144 watt	113 watt	161 watt	228 watt
Justering af yderstilling	Trådløs	Trådløs	Trådløs	Trådløs	Trådløs

DK

TEKNISKE DATA

Varenr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
inkl. vægadapter 1 komfort sæt 1 komfort sæt 1 komfort sæt 1 komfort sæt
Garantiperiode 5 år 5 år 5 år 5 år

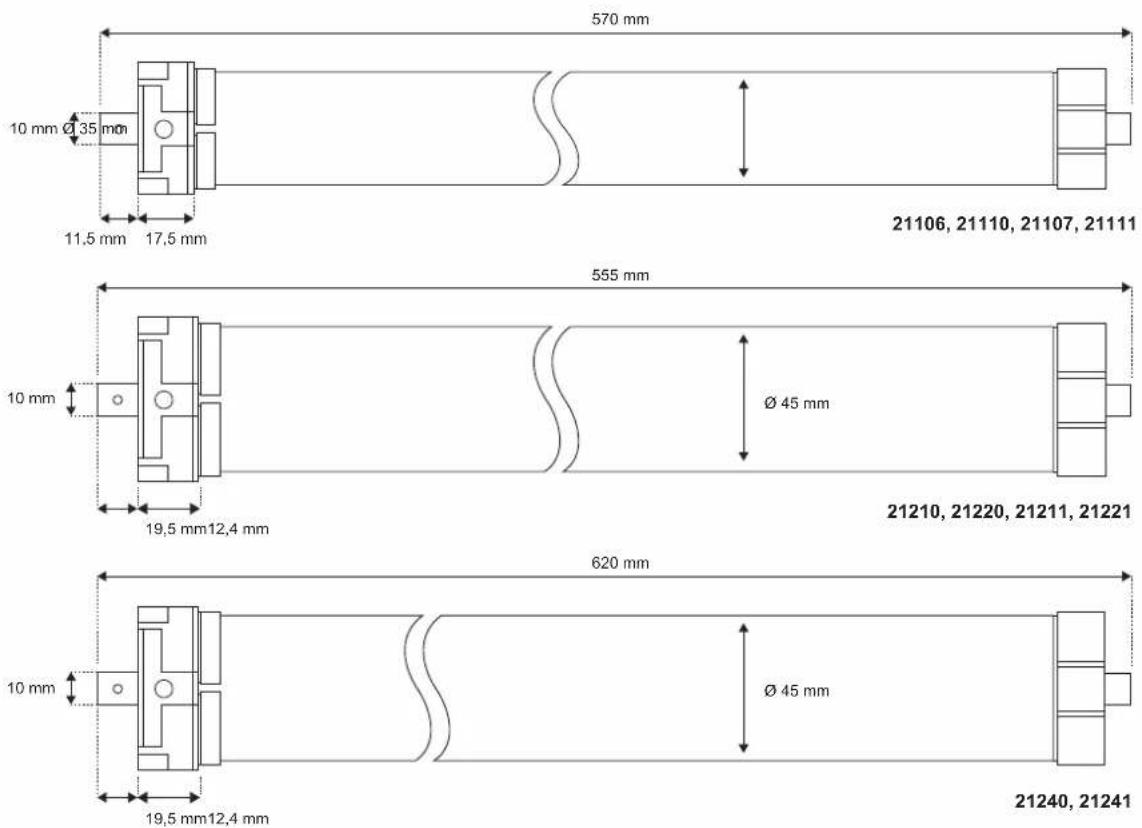

maks.Indbygningslængde	570 mm	570 mm	555 mm	555 mm	620 mm
YdelseStandbytilstand	1,0 watt	1,0 watt	1,0 watt	1,0 watt	1,0 watt
Beskyttelsesgrad	IP44	IP44	IP44	IP44	IP44
Tomgangsomdre-jningstal	14 U/min	17 U/min	15 U/min	15 U/min	15 U/min
Isolationsklasse	H	H	H	H	H
Beskyttelsesklasse	I	I	I	I	I
Lydtryksniveau	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Den trådløse rækkevidde kan påvirkes af konstruktionsmæssige forhold. Placér ikke produktet i nærheden af inteferenskilder som store genstande, elektroniske apparater med metalhus og lign.

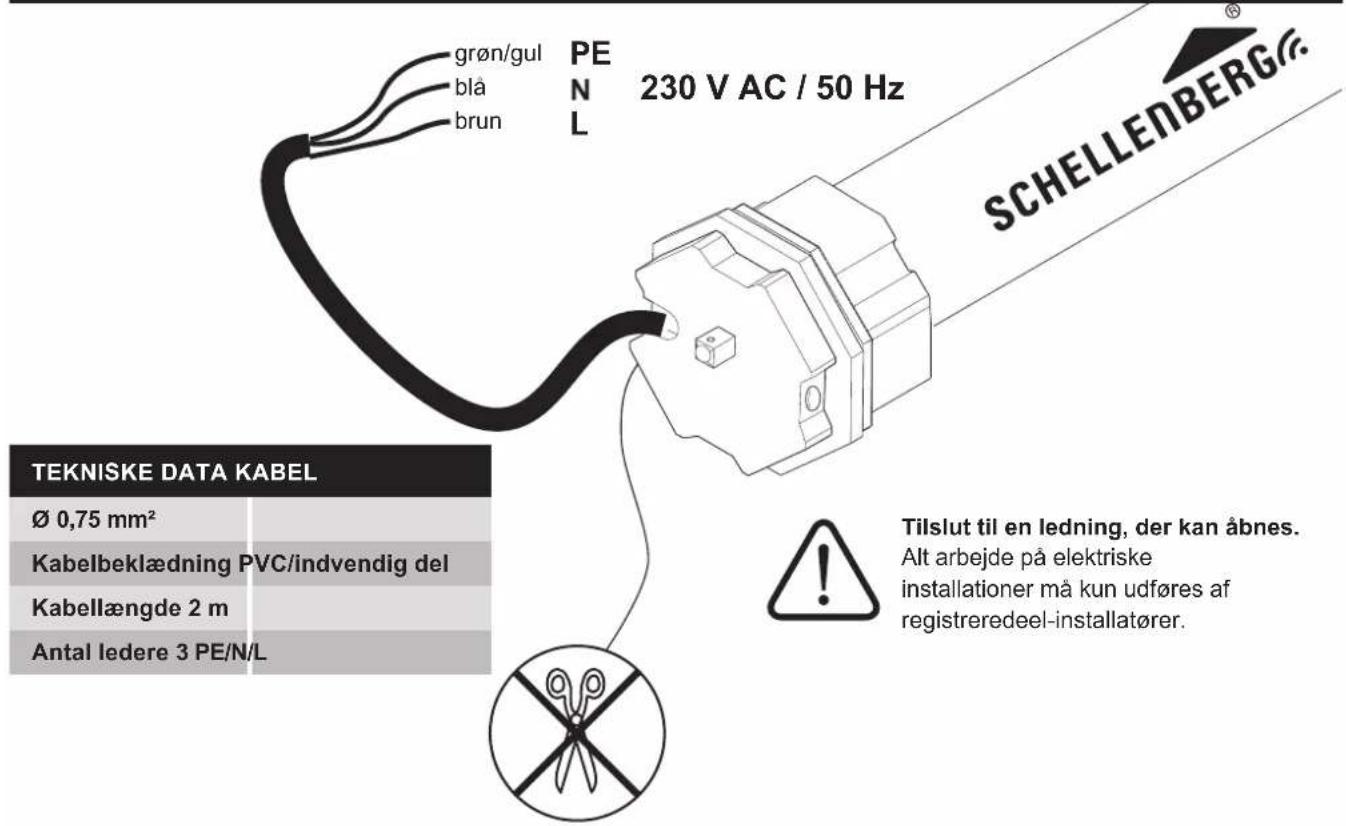

KABELTILSLUTNING

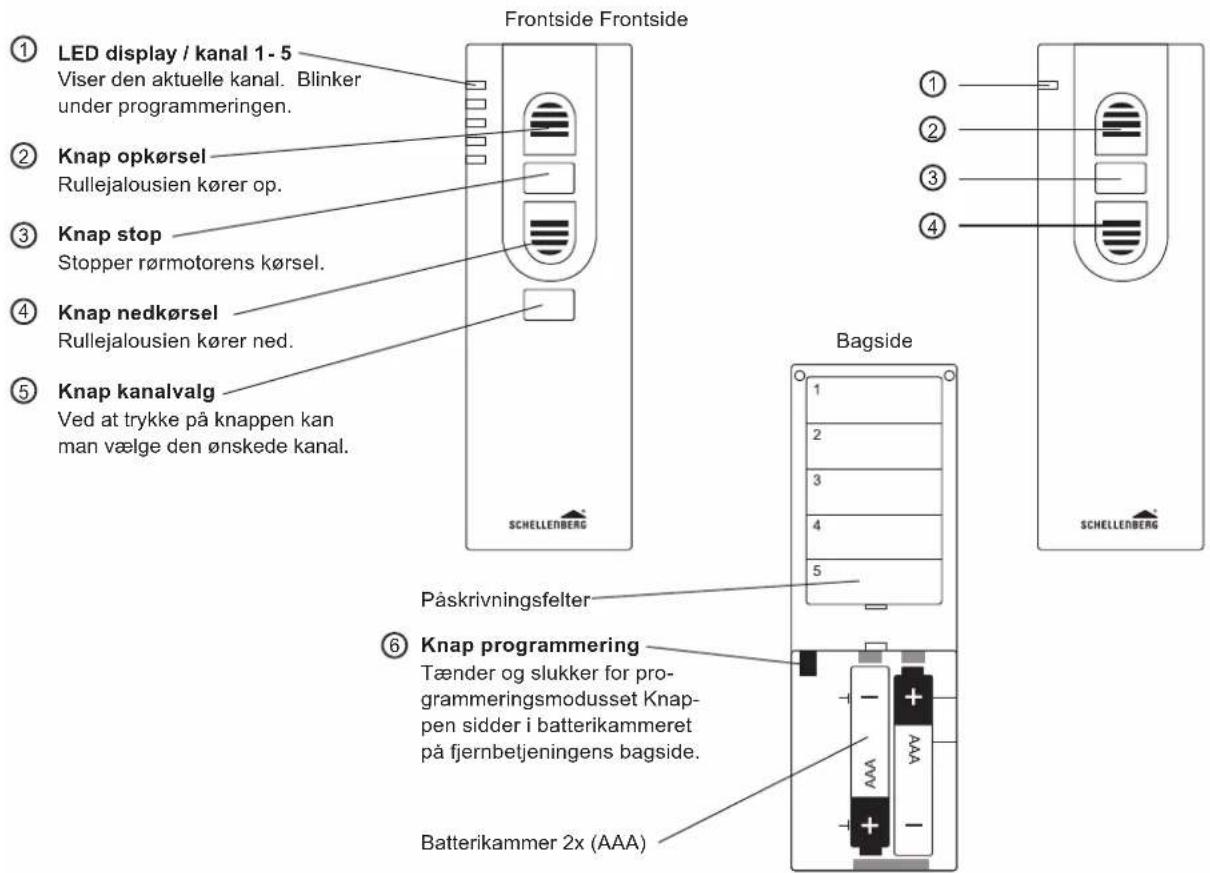

TASTEVEJLEDNING

5 kanal 1 kanal

INNHOLDSFORTEGNELSE

E Lære opp flere persiennemotorer 172

Tilslut til en ledning, der kan åbnes.

DK Alt arbejde på elektriske installationer må kun udføres af registrerede el-installatører.

NO Koble til en ledning som kan frikobles.

DK Bemærk: Læringstilstanden er aktiv, så snart rulleskoddemotoren godkender det ved hjælp af en signallyd samt en kort bevægelse frem og tilbage. Derefter har du ca. 15 minutter, før læringstilstanden, uden at der er foretaget justeringer, slukkes.

Bemærk: Så snart der er tilsluttet flere rulleskoddemotorer til den samme strømforsyning, skal de fortrinsvist monteres således, at hver motor kan frakobles enkeltvis. Der kan maks. tilsluttes 5 rulleskoddem otorer til en strømforsyning.

DK Læs mere om indstillingsmulighederne i den trådløse fjernbetjenings brugervejledning.
