Тип продукту	Трубчастий двигун для ролет
Бренд	Schellenberg
Артикул	21107
Система ролет	Mini
Діаметр восьмигранного валу	40 мм
Робоча напруга	230 В змінного струму, 50 Гц
Радіочастота	868,4 МГц
Максимальна потужність передачі	10 мВт
Дальність усередині будівлі	20 м
Обертовий момент	6 Нм
Максимальний час роботи	4 хвилини
Максимальна площа пластикової ролети	4,0 м²
Максимальне зусилля натягу	15 кг
Номінальна потужність	98 Вт
Налаштування кінцевих положень	Через радіо
Максимальна монтажна довжина	570 мм
Споживана потужність у режимі очікування	1,0 Вт
Ступінь захисту	IP44
Швидкість без навантаження	14 об/хв
Клас ізоляції	H
Клас захисту	I
Рівень звукового тиску	≤ 70 дБ(А)
Довжина кабелю	2 м
Переріз кабелю	0,75 мм², 3 провідники (PE/N/L)
Гарантія	5 років

Часті запитання - 21107 Schellenberg

Як встановити двигун Schellenberg 21107?

Встановлення повинен виконувати кваліфікований електрик. Перед будь-якими роботами вимкніть електроживлення. Закріпіть двигун у восьмигранному валу (діаметр 40 мм) за допомогою комплекту комфорту, що входить до комплекту. Зверніться до посібника для розрахунку розміру вала (сторінка 151) та підвіски ролети (сторінка 153).

Як з'єднати двигун з пультом дистанційного керування?

Використовуйте радіопередавач Schellenberg (не входить до комплекту). Переведіть двигун у режим програмування (він видає звуковий сигнал і виконує короткий рух). Натисніть кнопку програмування на передавачі для з'єднання. У вас є 15 хвилин для виконання налаштувань. Дивіться сторінки 162-171 інструкції.

Як налаштувати кінцеві верхнє та нижнє положення?

Після з'єднання використовуйте кнопки Вгору/Вниз на передавачі, щоб встановити ролету в потрібні крайні положення. Підтвердьте кожне положення натисканням кнопки Програмування. Двигун запам'ятовує кінцеві точки. Дивіться сторінки 169-170.

Яка потрібна електрична потужність?

Двигун працює від мережі 230 В змінного струму, 50 Гц. Номінальна потужність становить 98 Вт, а споживана потужність у режимі очікування — 1,0 Вт. Використовуйте кабель живлення перерізом 0,75 мм² з трьома провідниками (фаза, нейтраль, заземлення).

Чи сумісний цей двигун із системою Smart Home?

Так, двигун 21107 можна програмувати та керувати через систему Smart Home Schellenberg (дивіться розділ F інструкції, сторінка 174). Він використовує радіочастоту 868,4 МГц.

Які основні ризики для безпеки?

Небезпека ураження електричним струмом: завжди вимикайте живлення перед втручанням. Двигун нагрівається під час нормальної роботи (ризик опіків). Не дозволяйте дітям гратися з пристроєм. Переконайтеся, що ролета перебуває в хорошому стані, і під час налаштувань поруч нікого немає.

Як доглядати за двигуном?

Двигун не потребує спеціального обслуговування. Регулярно перевіряйте справність ролети, особливо взимку (ризик замерзання). Протирайте зовнішню поверхню сухою ганчіркою. Не відкривайте корпус: будь-які зміни анулюють гарантію.

Що робити, якщо двигун зупиняється під час роботи?

Двигун розрахований на цикл роботи максимум 4 хвилини. У разі перегріву він автоматично вимикається. Дайте йому охолонути принаймні 20 хвилин перед повторним запуском. Якщо проблема не зникає, перевірте навантаження ролети та зверніться в сервісну службу.

Які аксесуари входять до комплекту постачання?

До комплекту постачання входять трубчастий двигун, комплект комфорту для настінного монтажу та інструкція з експлуатації. Радіопередавачі та система Smart Home продаються окремо.

Де я можу знайти декларацію відповідності ЄС?

Повний текст декларації відповідності доступний на сайті Schellenberg: http://www.schellenberg.de, у меню Сервіс, платформа завантажень. Двигун відповідає вимогам директив RED 2014/53/ЄС та EMC 2014/42/ЄС.

ПОСІБНИК КОРИСТУВАЧА 21107 Schellenberg

UA Охороняється законом про авторське право, 2020, Alfred Schellenberg GmbH — усі права захищені. Будь-яке використання, не дозволене законом про авторські права, зокрема дублювання, переклад, обробка або передача змісту в базах даних або інших електронних засобах та системах, заборонено.

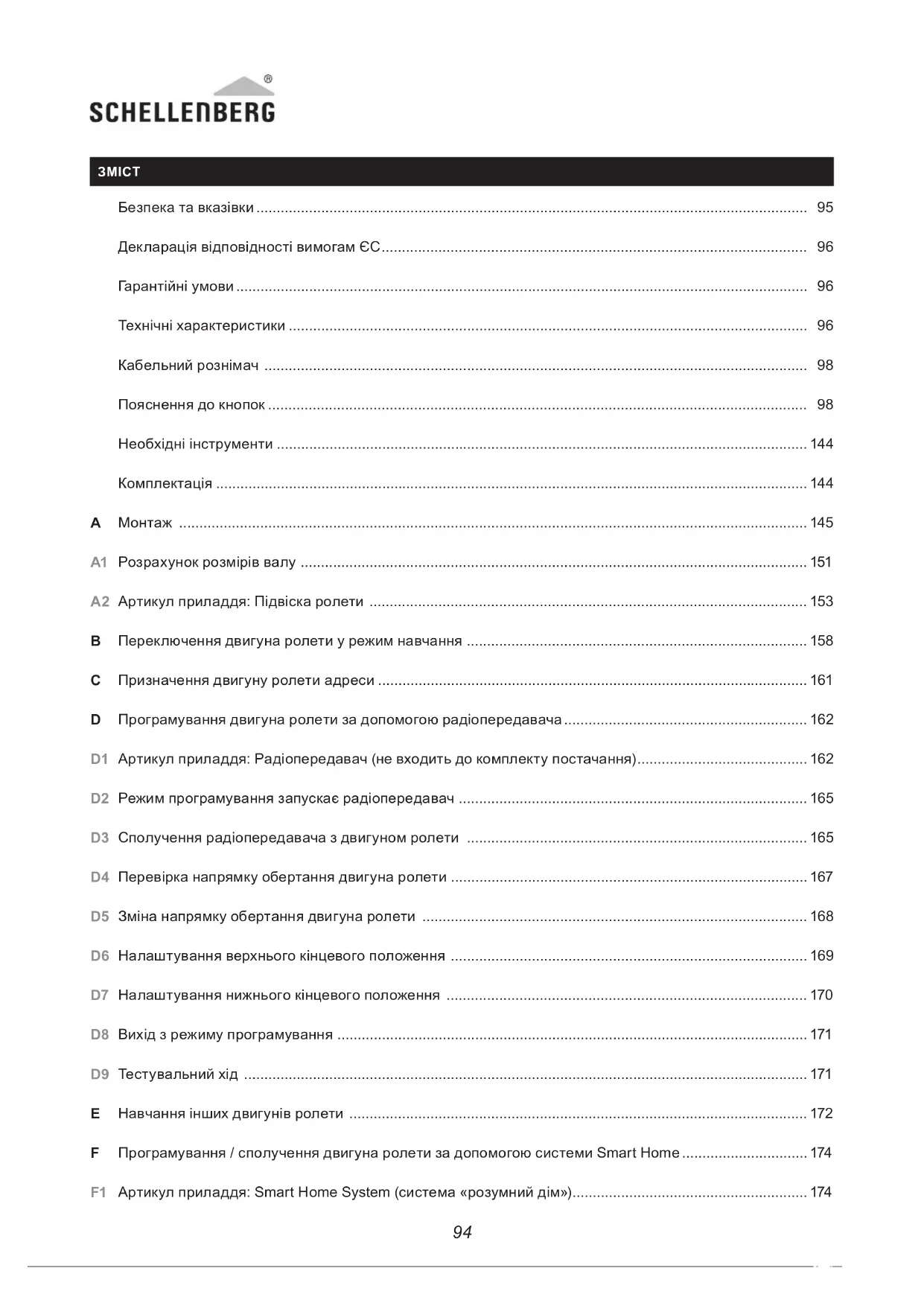

Безпека та вказівки 95

Декларація відповідності вимогам ЄС 96

Гарантійні умови 96

Технічні характеристики 96

Кабельний рознімач 98

Пояснення до кнопок 98

Необхідні інструменти 144

Комплектація 144

A Монтаж 145

A1 Розрахунок розмірів валу 151

A2 Артикул приладдя: Підвіска ролети 153

В Переключення двигуна ролети у режим навчання 158

С Призначення двигуну ролети адреси 161

D Програмування двигуна ролети за допомогою радіопередавача 162

D1 Артикул приладдя: Радіопередавач (не входить до комплекту постачання)...... 162

D2 Режим програмування запускає радіопередавач 165

D3 Сполучення радіопередавача з двигуном ролети 165

D4 Перевірка напрямку обертання двигуна ролети 167

D5 Зміна напрямку обертання двигуна ролети 168

D6 Налаштування верхнього кінцевого положення 169

D7 Налаштування нижнього кінцевого положення 170

D8 Вихід з режиму програмування 171

D9 Тестувальний хід 171

E Навчання інших двигунів ролети 172

F Програмування / сполучення двигуна ролети за допомогою системи Smart Home 174

F1 Артикул приладдя: Smart Home System (система «розумний дім»).... 174

БЕЗПЕКА ТА ВКАЗІВКИ

Шановні клієнти!

Будь ласка, повністю прочитайте цей посібник перед монтажем та введенням в експлуатацію. Перед початком робіт переконатися, що всіх інструкцій з техніки безпеки дотримано. Зберігайте інструкції в безпечному місці та повідомляйте кожного користувача про ймовірні ризики, пов'язані з цим виробом.

Ппри зміні власника передайте інструкції новому власникові. У разі пошкодження через неналежне використання або неправильний монтаж гарантія анулюється.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

Небезпека для життя через ураження електричним струмом!

Перед початком робіт на електричному обладнанні його слід знеструмити. Це також стосується випадків техобслуговування та ремонту моторизованих ролетних систем. Роботи на електричному обладнані дозволяється виконувати лише авторизованим спеціалістам-електрикам. Дотримуйтесь усіх приписів місцевої компанії-постачальника електроенергії, а також усіх діючих норм та приписів для електромонтажних робіт.

■ Перед початком робіт на ролетній системі її необхідно зафіксувати від падіння.
- Продукт розрахований на експлуатацію в сухих приміщеннях. (Клас захисту IP44). При встановлені у вологих приміщеннях (ванна кімната) необхідно дотримуватись подальших приписів. (DIN VDE 0100, частина 701 та 702)
- При звичайній експлуатації продукт дуже нагрівається. Будьте обережними - небезпека травмування!
З'єднувальний кабель продукту не повинен прокладатись із зовні.
Виріб і упаковка не є іграшками. Тримайте їх подалі від дітей. Є ризик травмування чи задушення.
■ Не допускайте сторонніх осіб до ролетної системи під час процесу налаштування.
- Продукт не можна розкривати або змінювати.
- Продукт не потребує технічного обслуговування або особливого догляду.
- Кожух коробу ролети необхідно встановлювати так, щоб завжди був вільний доступ.
- Перед початком монтажу слід перевірити продукт на комплектність та наявність пошкоджень.
- Натяжне навантаження та розрахунки продукту повинні бути підібрані до ролетної системи. Не дозволяється перевищувати максимальне навантаження на продукт.
Виріб розрахований на короткочасну експлуатацію з тривалістю увімкнення не більше 4 хвилин. При перегріві, який викликаний занадто тривалим часом роботи або надмірним натяжним навантаженням, двигун ролети вимикається. Виріб буде знову готовий до роботи через мінімум 20 хвилин після охолодження.
- Регулярно перевіряйте ролетну систему на легкість ходу, а взимку — на зледеніння.
Якщо у вас є певні технічні запитання щодо вашої ролетної системи, зверніться до нашої служби підтримки.
- Залежно від різниці температур взимку та влітку під час експлуатації можуть виникати невеликі відхилення для кінцевого положення. За необхідності слід виконати повторну точну настройку кінцевих положень.
- Допуски по довжині восьмигранного валу можна компенсувати придатною валиковою втулкою (MAXI арт. № 80100, MINI арт. № 80200).
- Валикову втулку слід насунути на восьмигранний вал не менше ніж на 60 мм (сторінка 155). Вона не повинна торкатися виробу на восьмигранному валу і не повинна перешкоджати руху.
- Дітям та особам, які не можуть безпечно й завбачливо управляти продуктом через обмеженість фізичних, психічних або чутливих здібностей, не дозволяється використовувати або збирати продукт. Дітям не дозволяється грати з продуктом. Продукт може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, психологічними або сенсорними здібностями або відсутністю досвіду та знань, якщо вони перебувають під наглядом або отримали інструкції щодо безпечного використання та розуміння наслідків небезпеки. Очищення й процедури догляду не повинні проводитися дітьми без контролю.

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

• Продукт розрахований на експлуатацію виключно в ролетних системах.
• Продукт дозволяється використовувати виключно в ролетних системах, змонтованих належним чином.
• Ролетні системи повинні бути в бездоганному стані.

SCHELLENBERG

• Дефекти в ролетних системах необхідно усунути, а пошкоджені деталі замінити перед використанням виробу.
• Будь-яке інше або додаткове використання виробу вважається неналежним.
  ■ Захисна ролета повинна бути зафіксована від бокового зсуву. (ролетне полотно заблоковане згідно DIN EN 13695, EN 12045)
• Компанія Alfred Schellenberg GmbH не несе відповідальності за тілесні ушкодження, майнові збитки та непрямі збитки, спричинені неправильним використанням.
• Експлуатується виріб тільки з радіопередавачами, ухваленими фірмою Schellenberg.

ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ВИМОГАМ ЄС

Мотор ролети (артикульний номер ☑E) 21106, 21110, 21210, 21220, 21240 ☑I107, 21111, 21211, 21221, 21241) відповідає чинним вимогам європейських і національних директив. Відповідність була доведена. Повний текст Декларації про відповідність ЄС доступний за наступною адресою: http://www.schellenberg.de (пункт меню «Послуги» в Центрі завантаження).

Директива про безпеку машин та обладнання 2006/42/ЄС

Директива ЄС про радіоапаратуру RED 2014/53/ЄС

Директива 2014/42/ЄС щодо електромагнітної сумісності

Директива з обмеження шкідливих речовин 2011/65/ЄС

Не утилізувати разом із побутовим сміттям! Продукт підлягає вторинній переробці та може бути відправлений до пункту приймання вторинної сировини або до пункту збору побутових електричних відходів.

ГАРАНТІЙНІ УМОВИ

Ми надаємо гарантію на дефекти матеріалу та дефекти виробництва цього продукту. Гарантія не поширюється на пошкодження, які викликані:

■ звичайним зношенням, зумовленим використанням
- некваліфікованим монтажем, підключенням, керуванням або обходженням
▪ форс-мажорними обставинами або іншим зовнішнім впливом
▪ неналежним технічним обслуговуванням або ремонтом третіми особами
▪ технічними змінами, які внесені третіми особами

У гарантійних випадках ми залишаємо за собою право вибору: ремонтувати продукт або замінити його аналогічним продуктом SCHELLENBERG. В результаті заміни або ремонту виробу гарантійний період не подовжується! Умовою виконання гарантійних обов'язків є наявність товарного чека. При надсиланні продукту прикладіть будь ласка копію чеку та опис дефекту, який виник.

Гарантійний термін на придбаний продукт Schellenberg становить 5 років (див. штамп на упаковці) та починається з дати покупки вашого продукту. Ця гарантія виробника не стосується претензій, що виникають внаслідок надання правової гарантії, на які ви, як споживачі, по відношенню до продавця маєте право відповідно до чинного законодавства, включаючи спеціальні положення про захист прав споживачів. Гарантія не виключає й не обмежує правову гарантію.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Арт. No:	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Обертальний момент 6	Нм 10 Нм 10 Нм 20 Нм 40 Нм
макс. тривалість дії 4 хвилини 4 хвилини 4 хвилини 4 хвилини
макс. площа пластикових ролетів	4,0 м^2	6,0 м^2	4,2 м^2	8,5 м^2	15 м^2
Тягове зусилля макс.	15 кг	25 кг	20 кг	34 кг	60 кг
Номінальна потужність	98 ват	144 ват	113 ват	161 ват	228 ват
Установлення кінцевого положення	Радіо	Радіо	Радіо	Радіо	Радіо
вкл. стінний адаптер	1 комплектComfort	1 комплектComfort	1 комплектComfort	1 комплектComfort	1 комплектComfort
Гарантійний період	5 років	5 років	5 років	5 років	5 років

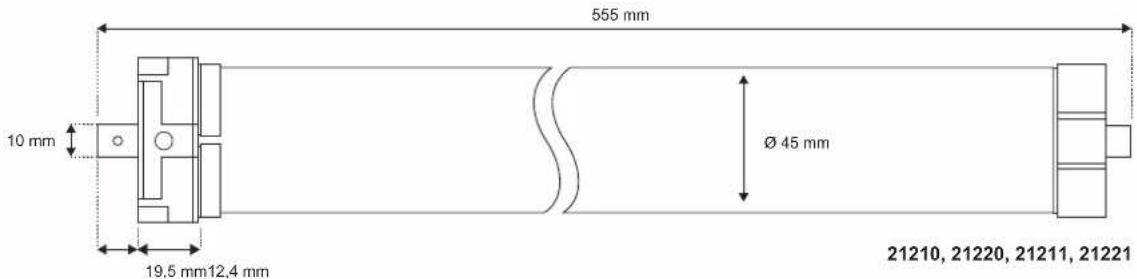

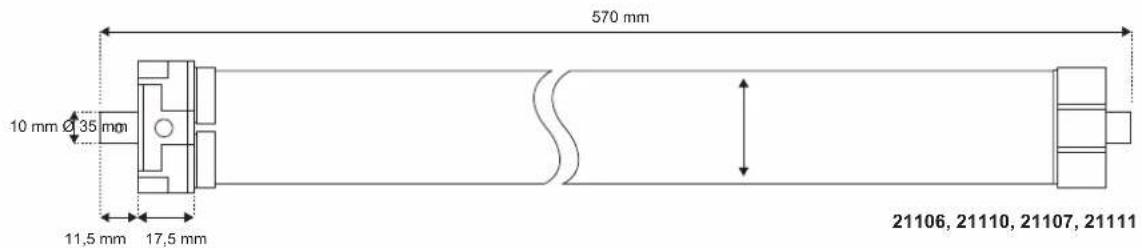

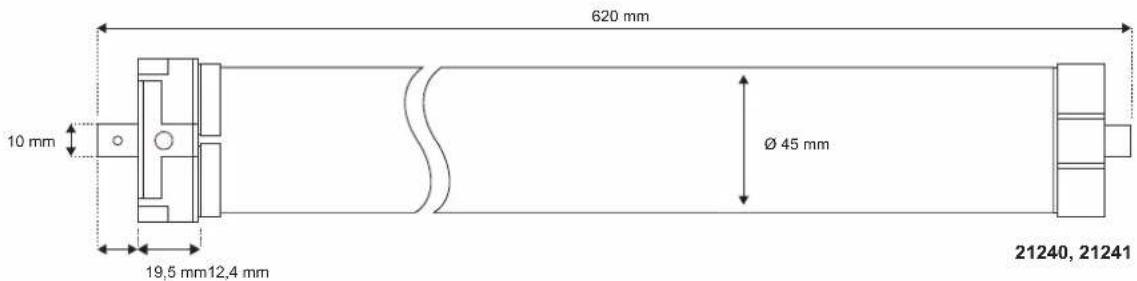

макс. довжина встановлення	570 мм	570 мм	555 мм	555 мм	620 мм
Потужність Режим очікування	1,0 ват	1,0 ват	1,0 ват	1,0 ват	1,0 ват
Ступінь захисту	IP44	IP44	IP44	IP44	IP44
Число обертів холостого ходу	14 об/хв.	17 об/хв.	15 об/хв.	15 об/хв.	15 об/хв.
Клас ізоляції	H	H	H	H	H
Клас захисту	I	I	I	I	I
Рівень звукового тиску	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* На радіодіапазон можуть впливати чинні будівельні умови. Не лишайте виріб поблизу джерел перешкод, як-от великі предмети, електричні пристрої з металевим корпусом тощо.

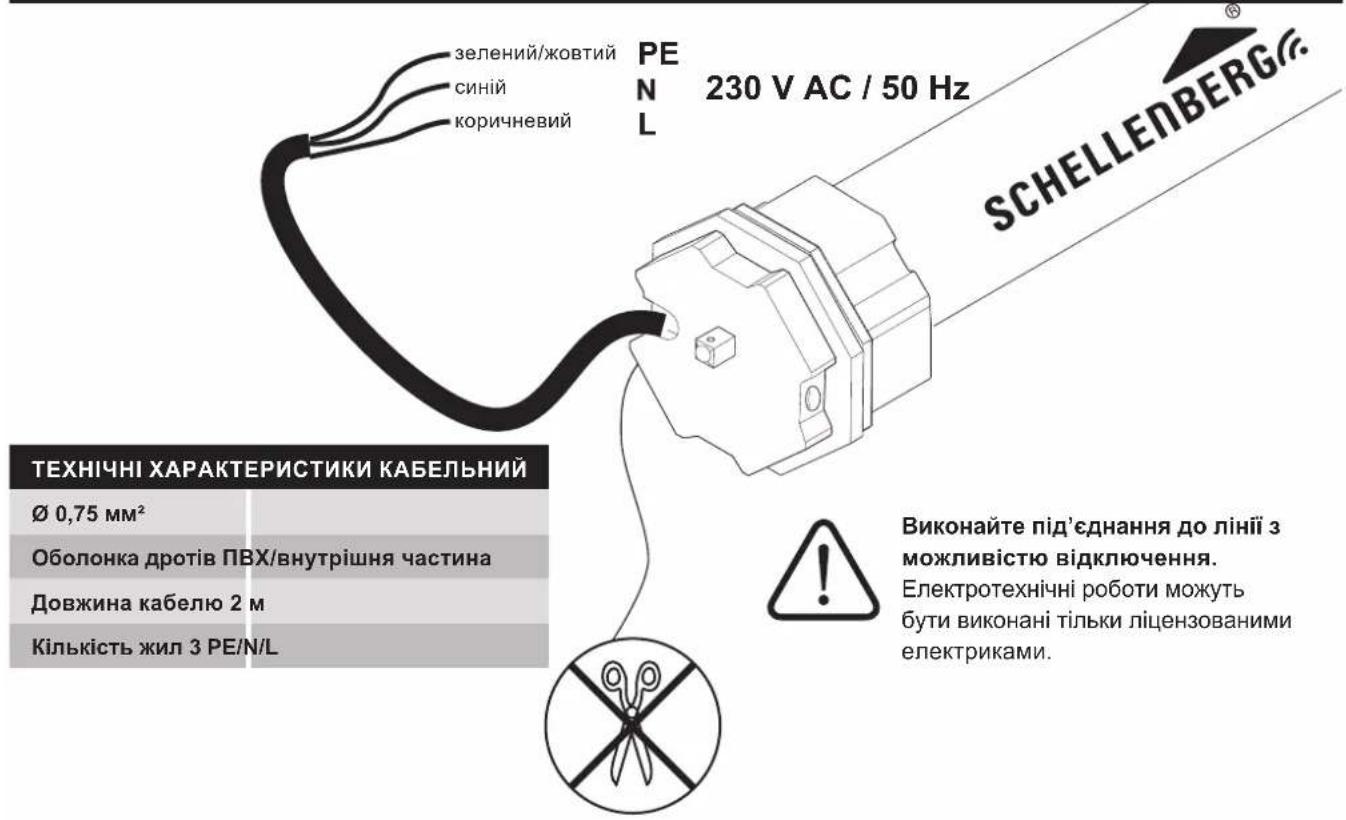

КАБЕЛЬНИЙ РОЗНІМАЧ

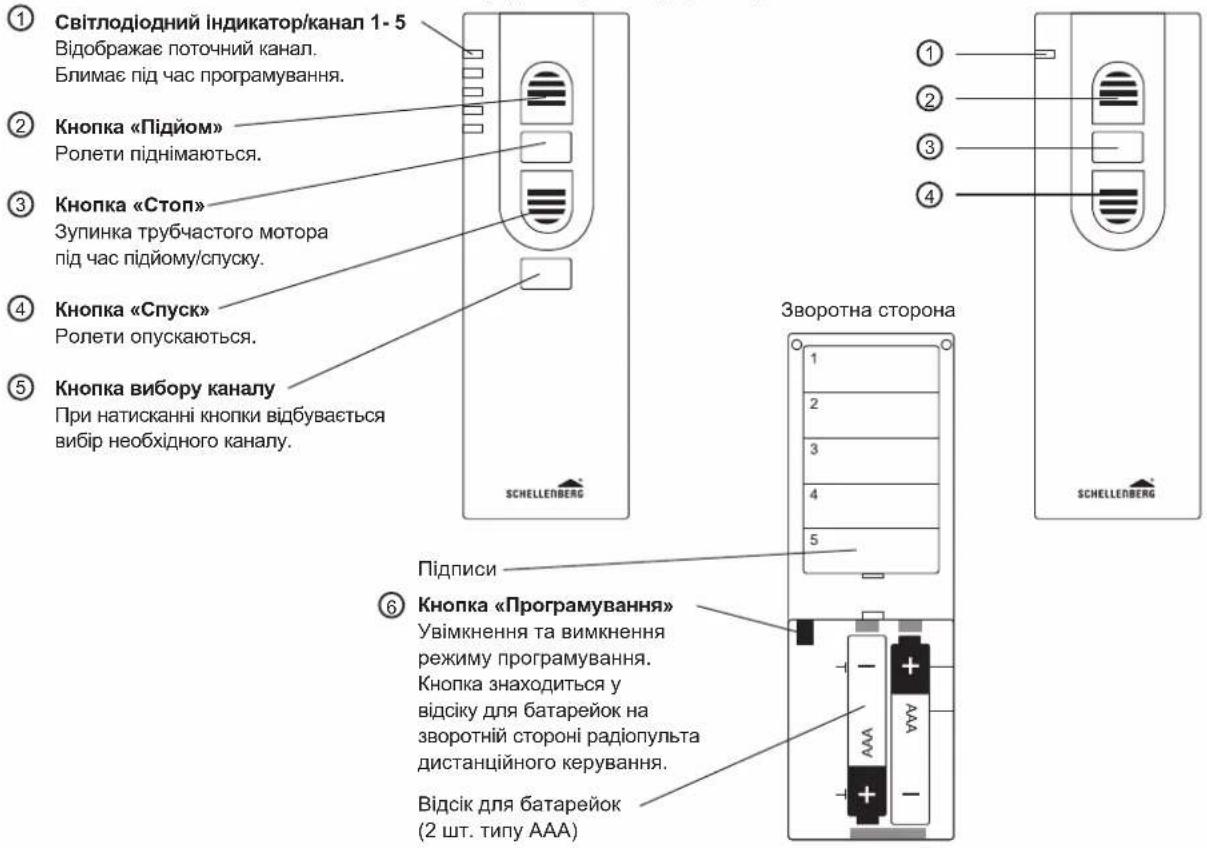

ПОЯСНЕННЯ ДО КНОПОК

5-канальний 1-канальний

Передня сторона Передня сторона

SATURA RĀDĪTĀJS

С Додела адреса мотору ролетне 161

Виконайте під'єднання до лінії з можливістю відключення.

Електротехнічні роботи можуть бути виконані тільки ліцензованими електриками.

Prijunkite jungti prie neblokuoto laido.

UA Вказівка: Режим навчання активований, як тільки мотор ролети підтвердить це сигналом та коротким рухом вперед і назад. Після цього ви маєте прибл. 15 хвилин часу перш ніж режим навчання знову закриється, якщо не буде жодних дій з налаштування.

Вказівка: Якщо до однієї лінії електромережі під'єднується кілька моторів ролет, то монтаж слід виконувати так, щоб кожний мотор міг відмикатись від електромережі окремо. До однієї лінії електромережі можна під'єднувати не більше 5 моторів ролет.

UA Інші можливості налаштування наведені в інструкції з експлуатації радіопульта дистанційного керування.
