21107 - Smart Home Schellenberg - Kostenlose Bedienungsanleitung

Produkttyp	Rohrmotor für Rollladen
Marke	Schellenberg
Referenz	21107
Rollladensystem	Mini
Durchmesser der Achtkantwelle	40 mm
Betriebsspannung	230 V AC, 50 Hz
Funkfrequenz	868,4 MHz
Max. Sendeleistung	10 mW
Reichweite innerhalb eines Gebäudes	20 m
Drehmoment	6 Nm
Max. Laufzeit	4 Minuten
Max. Rollladenfläche aus Kunststoff	4,0 m²
Max. Zugkraft	15 kg
Nennleistung	98 W
Einstellung der Endpunkte	Per Funk
Max. Einbaulänge	570 mm
Ruheleistung	1,0 W
Schutzart	IP44
Leerlaufdrehzahl	14 U/min
Isolierklasse	H
Schutzklasse	I
Schalldruckpegel	≤ 70 dB(A)
Kabellänge	2 m
Kabelquerschnitt	0,75 mm², 3 Leiter (PE/N/L)
Garantie	5 Jahre

Häufig gestellte Fragen - 21107 Schellenberg

Wie installiere ich den Schellenberg 21107 Motor?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Schalten Sie vor allen Arbeiten die Stromversorgung aus. Befestigen Sie den Motor mit dem mitgelieferten Comfort-Kit in der Achtkantwelle (Durchmesser 40 mm). Beachten Sie die Anleitung zur Berechnung der Wellenabmessung (Seite 151) und zur Aufhängung des Rollladens (Seite 153).

Wie koppele ich den Motor mit einer Fernbedienung?

Verwenden Sie einen Schellenberg Funk-Sender (nicht im Lieferumfang). Versetzen Sie den Motor in den Programmiermodus (er gibt einen Piepton und führt eine kurze Bewegung aus). Drücken Sie die Programmierungstaste des Senders, um ihn zu koppeln. Sie haben 15 Minuten Zeit für die Einstellungen. Siehe Seiten 162-171 der Anleitung.

Wie stelle ich die Endpositionen oben und unten ein?

Nach dem Koppeln verwenden Sie die Auf-/Ab-Tasten des Senders, um den Rollladen an die gewünschten Grenzen zu positionieren. Bestätigen Sie jede Position durch Drücken der Programmierungstaste. Der Motor speichert die Endanschläge. Siehe Seiten 169-170.

Welche elektrische Leistung wird benötigt?

Der Motor arbeitet mit 230 V AC, 50 Hz. Die Nennleistung beträgt 98 W und die Ruheleistung 1,0 W. Verwenden Sie ein Stromkabel mit einem Querschnitt von 0,75 mm² und drei Leitern (Phase, Neutralleiter, Erde).

Ist dieser Motor mit einem Smart Home System kompatibel?

Ja, der Motor 21107 kann über das Smart Home System von Schellenberg programmiert und gesteuert werden (siehe Abschnitt F der Anleitung, Seite 174). Er verwendet die Funkfrequenz 868,4 MHz.

Was sind die wichtigsten Sicherheitsrisiken?

Stromschlaggefahr: Unterbrechen Sie vor allen Eingriffen die Stromversorgung. Der Motor wird im Normalbetrieb heiß (Verbrennungsgefahr). Lassen Sie Kinder nicht mit dem Gerät spielen. Stellen Sie sicher, dass der Rollladen in gutem Zustand ist und sich während der Einstellungen niemand in der Nähe befindet.

Wie warte ich den Motor?

Der Motor bedarf keiner besonderen Wartung. Überprüfen Sie regelmäßig die einwandfreie Funktion des Rollladens, insbesondere im Winter (Frostgefahr). Reinigen Sie die Außenseite mit einem trockenen Tuch. Öffnen Sie das Gehäuse nicht: Jegliche Änderungen führen zum Garantieverlust.

Was tun, wenn der Motor während des Betriebs stoppt?

Der Motor ist für einen maximalen Zyklus von 4 Minuten ausgelegt. Bei Überhitzung schaltet er automatisch ab. Lassen Sie ihn mindestens 20 Minuten abkühlen, bevor Sie ihn neu starten. Wenn das Problem weiterhin besteht, überprüfen Sie die Last des Rollladens und kontaktieren Sie den Kundendienst.

Welches Zubehör ist im Lieferumfang enthalten?

Der Lieferumfang umfasst den Rohrmotor, ein Comfort-Kit zur Wandmontage und die Bedienungsanleitung. Die Funk-Sender und das Smart Home System werden separat verkauft.

Wo finde ich die EU-Konformitätserklärung?

Der vollständige Text der Konformitätserklärung ist auf der Website von Schellenberg verfügbar: http://www.schellenberg.de, im Menü Service, Download-Plattform. Der Motor entspricht den Richtlinien RED 2014/53/EU und EMV 2014/42/EU.

BEDIENUNGSANLEITUNG 21107 Schellenberg

DE Urheberrechtlich geschützt, 2020, Alfred Schellenberg GmbH – alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

Sicherheit und Hinweise 5

EU-Konformitätserklärung.... 6

Garantiebedingungen.... 6

Technische Daten 6

Kabelanschluss 8

Tastenerklärung.... 8

Benötigte Werkzeuge 144

Lieferumfang 144

A Montage 145

A1 Berechnung des Wellenmaßes 151

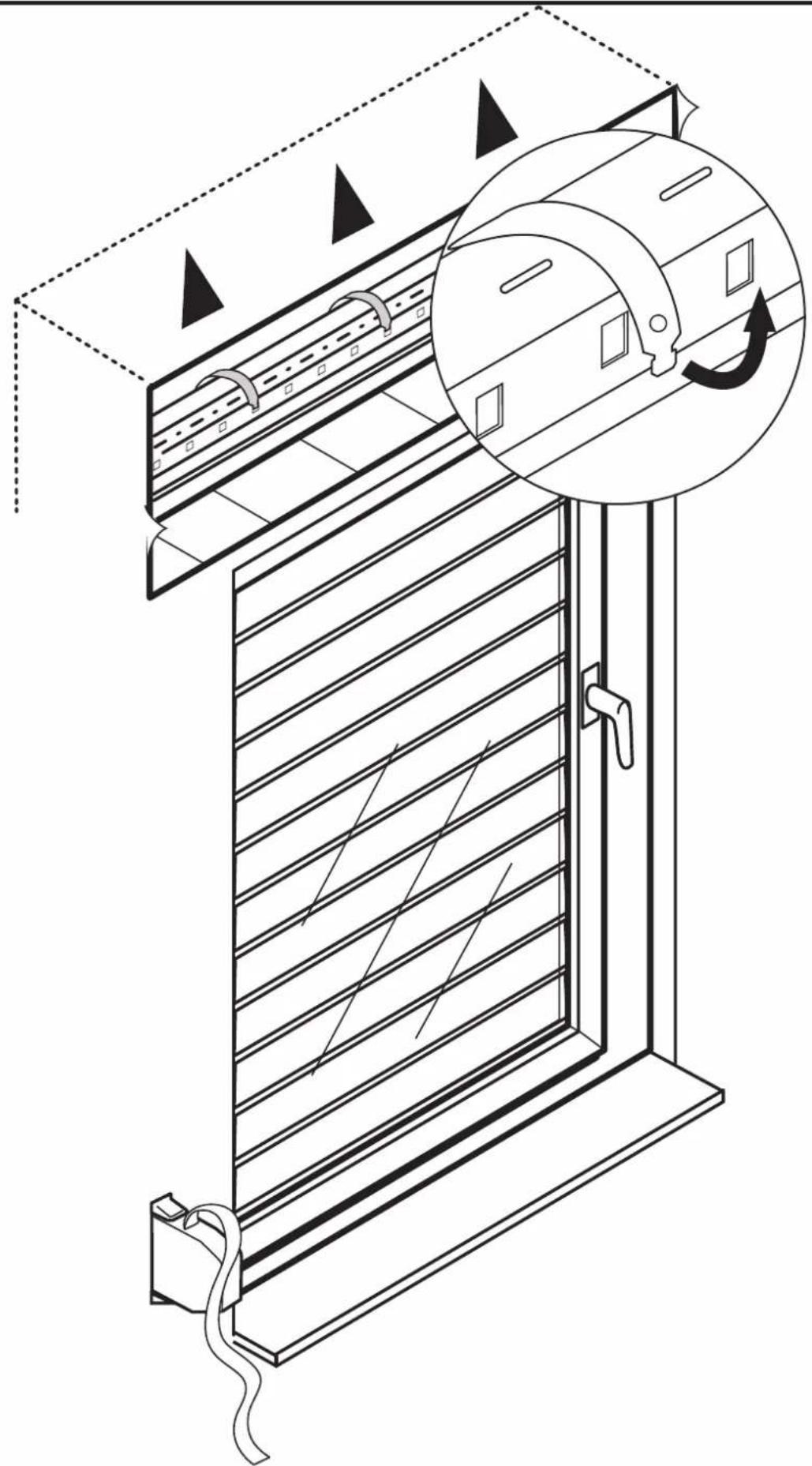

A2 Zubehörartikel: Rollladenaufhängung 153

B Rollladenmotor in Lernbereitschaft versetzen 158

C Rollladenmotor-Adressen zuweisen....161

D Programmierung des Rollladenmotors mittels Funk-Sender 162

D1 Zubehörartikel: Funk-Sender 162

D2 Programmiermodus starten Funk-Sender 165

D3 Funk-Sender mit Rollladenmotor koppeln 165

D4 Rollladenmotor-Drehrichtung prüfen 167

D5 Rollladenmotor-Drehrichtung ändern 168

D6 Endlage oben einstellen 169

D7 Endlage unten einstellen 170

D8 Programmiermodus beenden 171

D9 Testfahrt 171

E Weitere Rollladenmotoren anlernen 172

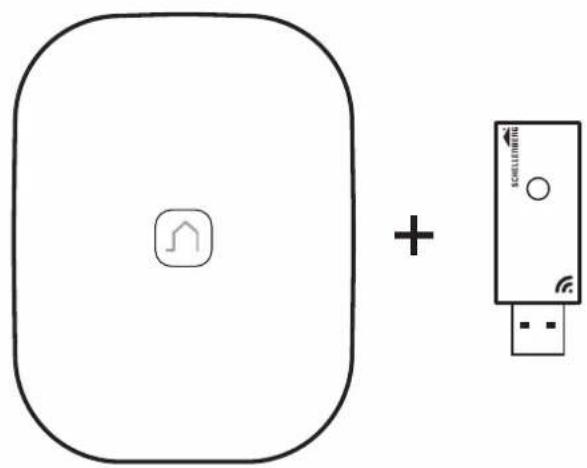

F Programmierung / Kopplung des Rollladenmotors mittels Smart Home System 174

F1 Zuberhörartikel: Smart Home System.... 174

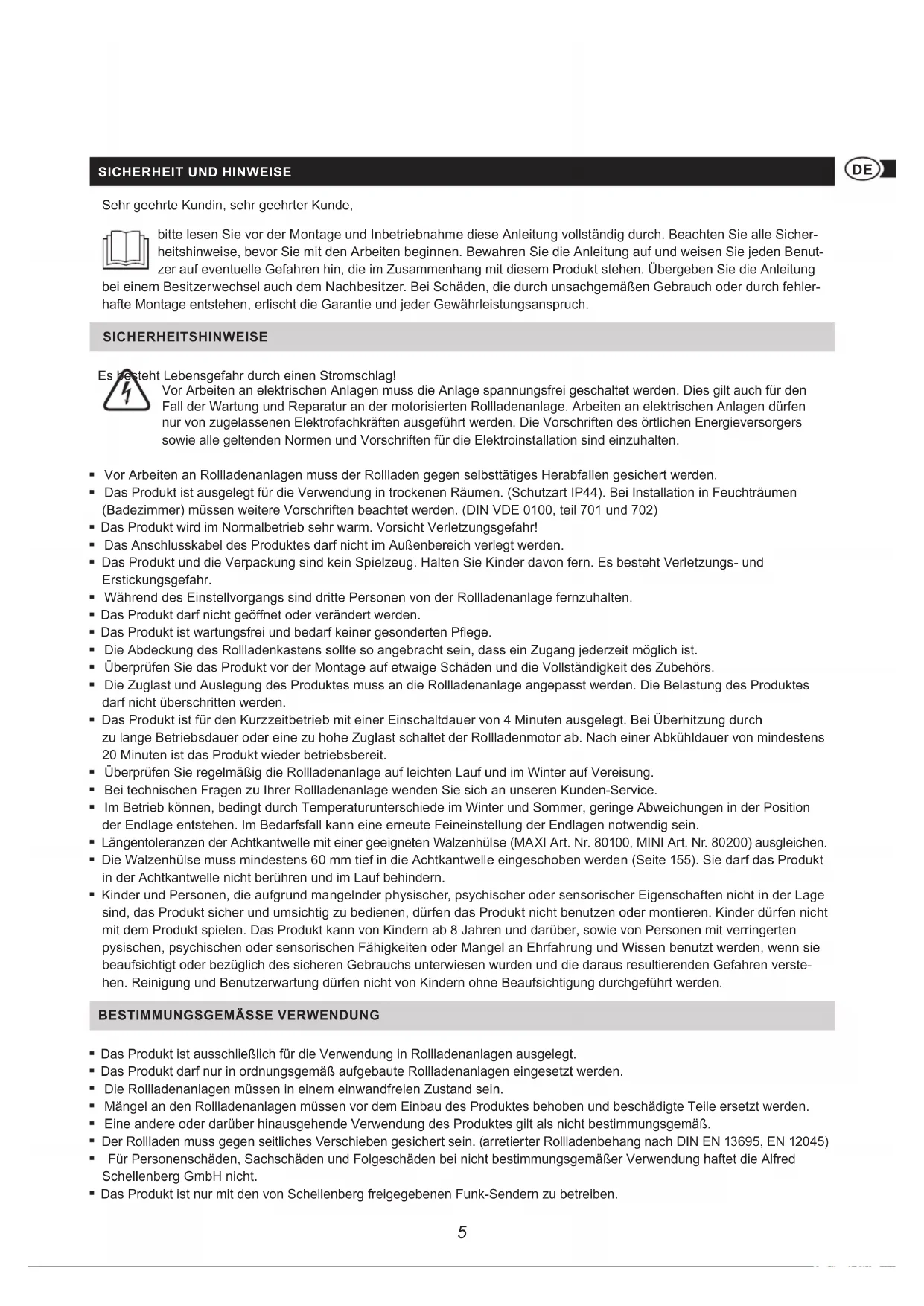

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung

bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Lebensgefahr durch einen Stromschlag!

Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungsfrei geschaltet werden. Dies gilt auch für den Fall der Wartung und Reparatur an der motorisierten Rollladenanlage. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden. Die Vorschriften des örtlichen Energieversorgers sowie alle geltenden Normen und Vorschriften für die Elektroinstallation sind einzuhalten.

• Vor Arbeiten an Rollladenanlagen muss der Rollladen gegen selbsttätiges Herabfallen gesichert werden.
• Das Produkt ist ausgelegt für die Verwendung in trockenen Räumen. (Schutzart IP44). Bei Installation in Feuchträumen (Badezimmer) müssen weitere Vorschriften beachtet werden. (DIN VDE 0100, teil 701 und 702)
• Das Produkt wird im Normalbetrieb sehr warm. Vorsicht Verletzungsgefahr!
• Das Anschlusskabel des Produktes darf nicht im Außenbereich verlegt werden.
• Das Produkt und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr.
• Während des Einstellvorgangs sind dritte Personen von der Rollladenanlage fernzuhalten.
• Das Produkt darf nicht geöffnet oder verändert werden.
• Das Produkt ist wartungsfrei und bedarf keiner gesonderten Pflege.
• Die Abdeckung des Rollladenkastens sollte so angebracht sein, dass ein Zugang jederzeit möglich ist.
• Überprüfen Sie das Produkt vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Die Zuglast und Auslegung des Produktes muss an die Rollladenanlage angepasst werden. Die Belastung des Produktes darf nicht überschritten werden.
• Das Produkt ist für den Kurzzeitbetrieb mit einer Einschaltdauer von 4 Minuten ausgelegt. Bei Überhitzung durch zu lange Betriebsdauer oder eine zu hohe Zuglast schaltet der Rollladenmotor ab. Nach einer Abkühldauer von mindestens 20 Minuten ist das Produkt wieder betriebsbereit.
• Überprüfen Sie regelmäßig die Rollladenanlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrer Rollladenanlage wenden Sie sich an unseren Kunden-Service.
• Im Betrieb können, bedingt durch Temperaturunterschiede im Winter und Sommer, geringe Abweichungen in der Position der Endlage entstehen. Im Bedarfsfall kann eine erneute Feineinstellung der Endlagen notwendig sein.
• Längentoleranzen der Achtkantwelle mit einer geeigneten Walzenhülse (MAXI Art. Nr. 80100, MINI Art. Nr. 80200) ausgleichen.
• Die Walzenhülse muss mindestens 60 mm tief in die Achtkantwelle eingeschoben werden (Seite 155). Sie darf das Produkt in der Achtkantwelle nicht berühren und im Lauf behindern.
• Kinder und Personen, die aufgrund mangelnder physischer, psychischer oder sensorischer Eigenschaften nicht in der Lage sind, das Produkt sicher und umsichtig zu bedienen, dürfen das Produkt nicht benutzen oder montieren. Kinder dürfen nicht mit dem Produkt spielen. Das Produkt kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten pysischen, psychischen oder sensorischen Fähigkeiten oder Mangel an Ehrfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt ist ausschließlich für die Verwendung in Rollladenanlagen ausgelegt.
• Das Produkt darf nur in ordnungsgemäß aufgebaute Rollladenanlagen eingesetzt werden.
• Die Rollladenanlagen müssen in einem einwandfreien Zustand sein.
• Mängel an den Rollladenanlagen müssen vor dem Einbau des Produktes behoben und beschädigte Teile ersetzt werden.
• Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß.
• Der Rollladen muss gegen seitliches Verschieben gesichert sein. (arretierter Rollladenbehang nach DIN EN 13695, EN 12045)
  Für Personenschäden, Sachschäden und Folgeschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Das Produkt ist nur mit den von Schellenberg freigegebenen Funk-Sendern zu betreiben.

EU-KONFORMITÄTSERKLÄRUNG

Der Rollladenmotor (Art. Nr. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center).

Maschinenrichtlinie 2006/42/EG

Funkanlagenrichtlinie 2014/53/EU/RED

EMV-Richtlinie 2014/42/EU

RoHS-Richtlinie 2011/65/EU

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

GARANTIEBEDINGUNGEN

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

■ nutzungsbedingten, normalen Verschleiß
- unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
■ höhere Gewalt oder sonstige äußere Einflüsse
- unsachgemäße Wartung und Reparatur durch Dritte
■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Produktes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Produktes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Die Garantiezeit für Ihr erworbenes Schellenberg-Produkt beträgt 5 Jahre (siehe Verpackungsaufdruck) und beginnt mit dem Kaufdatum ihres Produktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche, die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen können, unberührt. Durch die Garantie wird die gesetzliche Gewährleistung weder ausgeschlossen oder eingeschränkt.

TECHNISCHE DATEN

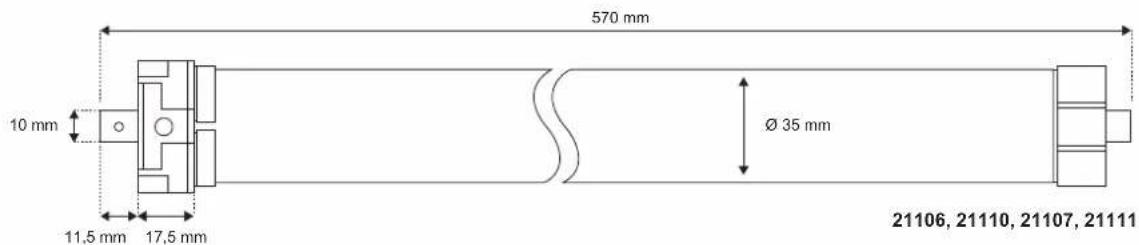

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rollladen-System Mini Mini Maxi Maxi Maxi
∅ Achtkantwelle	40 mm	40 mm	60 mm	60 mm	60 mm
Betriebsspannung	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Frequenz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Sendeleistung	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Reichweite im Gebäude*	20 m 20 m 20 m	20 m 20 m
Drehmoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Einschaltdauer	4 Minuten	4 Minuten	4 Minuten	4 Minuten	4 Minuten
max. Fläche Kunststoffrollladen	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Zugkraft max.	15 kg	25 kg	20 kg	34 kg	6W0 kg
Nennleistung	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Endlagen-einstellung	Funk	Funk	Funk	Funk	Funk

TECHNISCHE DATEN

Art. Nr.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
inkl. Wandlager 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set 1 Comfort-Set
Garantiezeit 5 Jahre 5 Jahre 5 Jahre 5 Jahre 5 Jahre

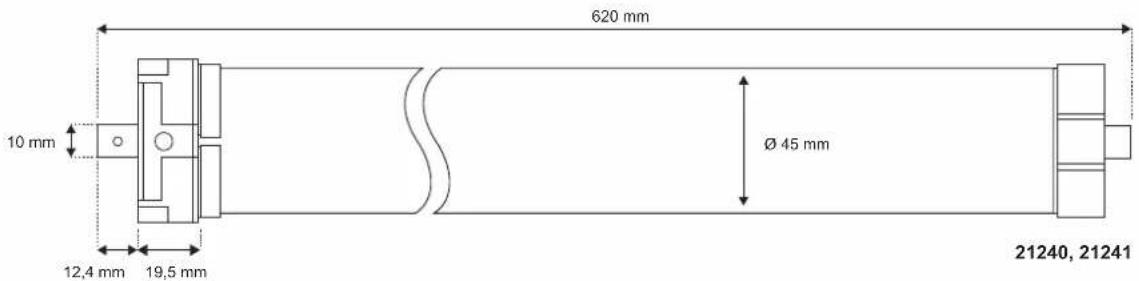

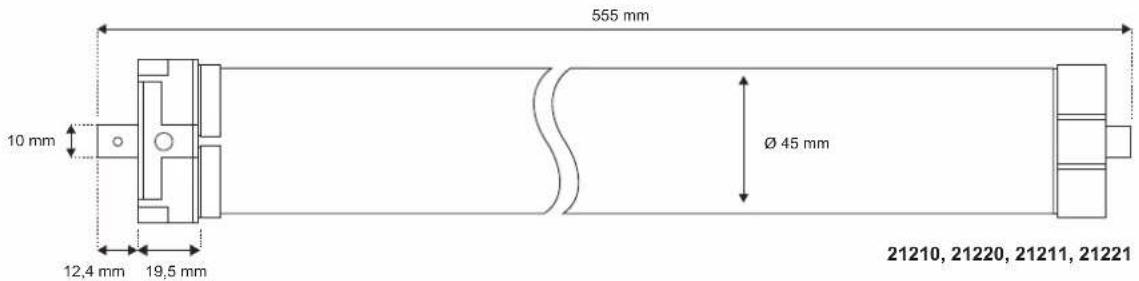

max. Einbaulänge	570 mm	570 mm	555 mm	555 mm	620 mm
Leistung Standby-Modus	1,0 Watt 1,0 Watt 1,0 Watt 1,0 Watt 1,0 Watt
Schutzart	IP44	IP44	IP44	IP44	IP44
Leerlaufdrehzahl	14 U/min	17 U/min	15 U/min	15 U/min	15 U/min
Isolationsklasse	H	H	H	H	H
Schutzklasse	I	I	I	I	I
Schalldruckpegel	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Die Funkreichweite kann von baulichen Gegebenheiten beeinflusst werden. Platzieren Sie das Produkt bitte nicht in der Nähe von Störquellen wie großen Gegenständen, Elektogeräte mit Metallgehäuse o.ä.

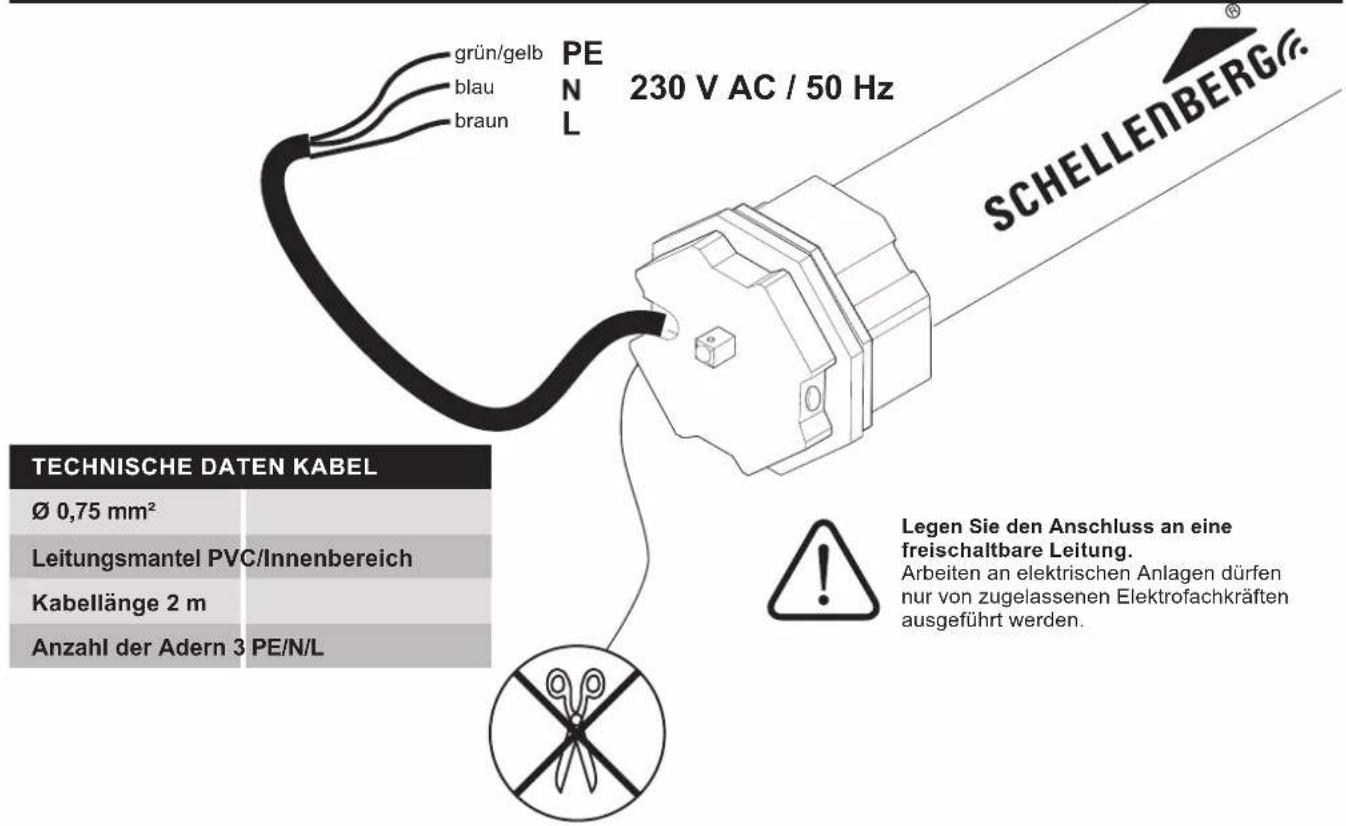

KABELANSCHLUSS

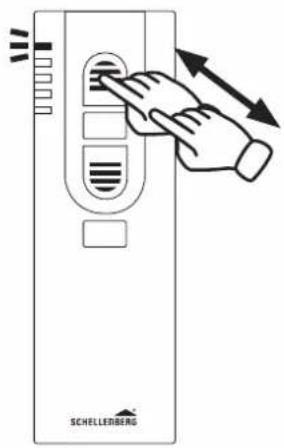

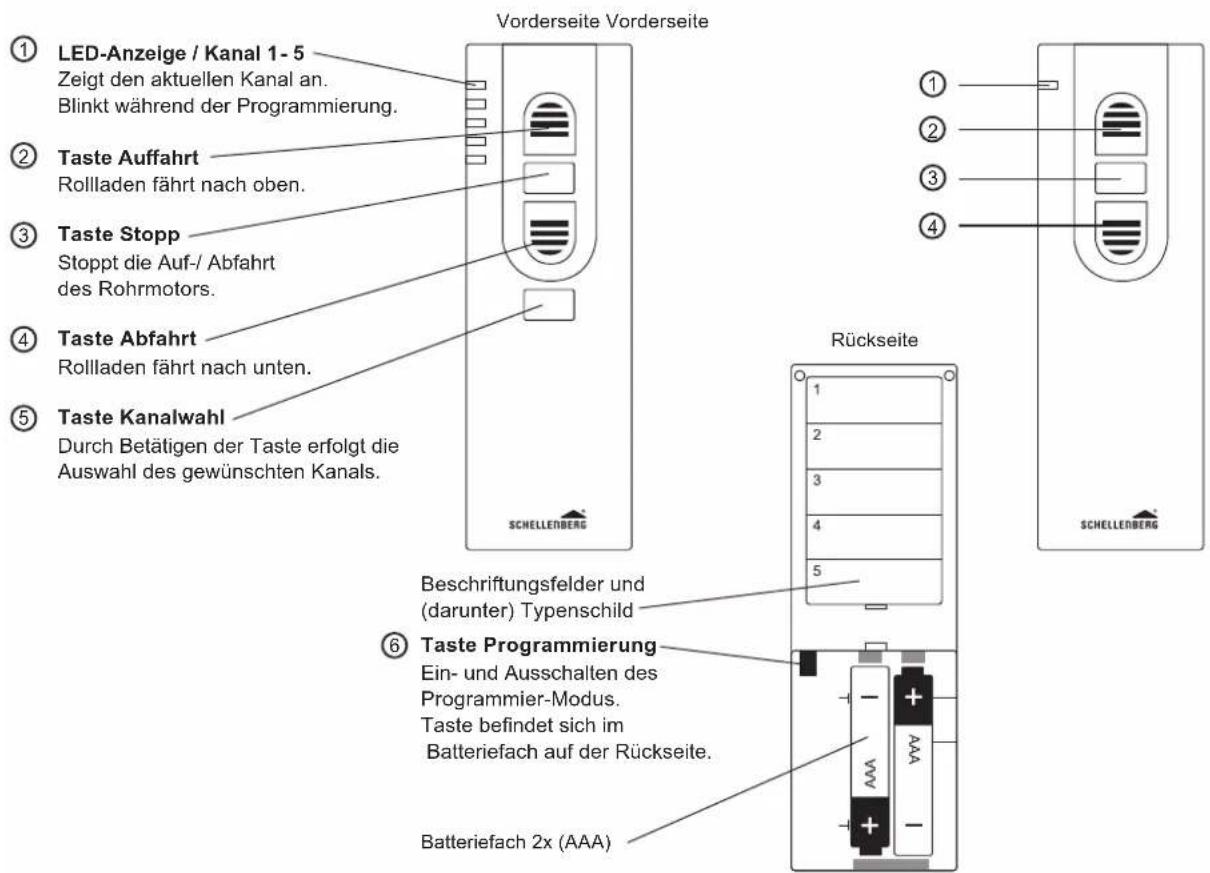

TASTENERKLÄRUNG

5 Kanal 1 Kanal

CONTENTS

Technische gegevens.... 21

Kabelaansluiting 23

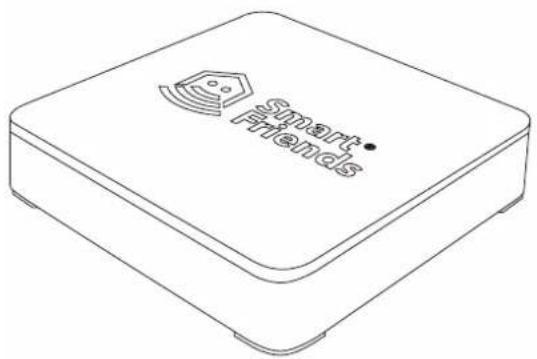

F1 Tillbehörsartikel: Smart Home-system 174

SÄKERHET OCH ANVISNINGAR

Bästa kund!

Radiodirektiv RED 2014/53/EU

ËMC-direktivet 2014/42/EU

RoHS-direktiv: 2011/65/EU

3.

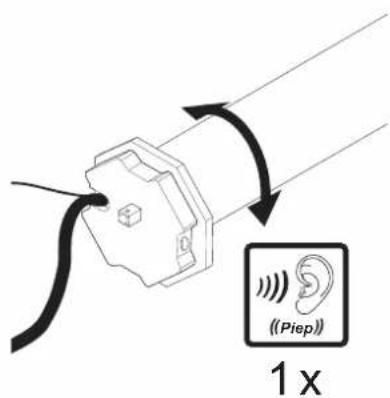

Hinweis: Der Lernmodus ist aktiv, sobald der Rollladenmotor dies durch einen Signalton, sowie eine kurze Vor- und Zurückbewegung bestätigt. Danach haben Sie ca. 15 Minuten Zeit bevor der Lernmodus, ohne Einstell-Aktionen, wieder geschlossen wird.
