Produkttyp	Funk-Rohrmotor für Rollläden
Marke	Schellenberg
Modell	21241
Stromversorgung	230 V / 50 Hz
Maximale Einbaulänge	550 mm
Achtkantwellendurchmesser	40 mm (Mini) oder 60 mm (Maxi) je nach Ausführung
Drehmoment	6 Nm bis 40 Nm je nach Ausführung
Maximale Zugkraft	15 kg bis 60 kg je nach Ausführung
Maximale Rollladenfläche (Kunststoff)	4 m² bis 15 m² je nach Ausführung
Nennleistung	98 W bis 218 W je nach Ausführung
Maximale Einschaltdauer	4 Minuten
Abkühlzeit	mindestens 15 Minuten
Schutzart	IP44 (nur für Innenbereich)
Endpunkteinstellung	Funk (drahtlos)
Funktionen	Auf, Ab, Stopp, Programmierung
Kompatibler Funksender	1 Kanal oder 5 Kanäle (Zubehör)
Anzahl Motoren pro Kanal	Bis zu 5
Wartung	Keine spezielle Wartung erforderlich; Funktion regelmäßig überprüfen
Sicherheit	Vor Eingriffen Stromversorgung trennen; Installation durch zugelassenen Elektriker; Überhitzungsschutz
Garantie	5 Jahre (je nach Referenz)

Häufig gestellte Fragen - 21241 Schellenberg

Wie installiere ich den Schellenberg-Rohrmotor 21241?

Die Installation muss von einem zugelassenen Elektriker durchgeführt werden. Vor jedem Eingriff die Stromversorgung unterbrechen. Blockieren Sie den Rollladen, um ein Herunterfallen zu verhindern. Montieren Sie den Motor in die Achtkantwelle unter Einhaltung der Abmessungen (max. Länge 550 mm). Schließen Sie das Kabel an: braunes Kabel (Phase), blaues (Neutralleiter), grün/gelb (Erde). Verwenden Sie gegebenenfalls eine Muffe, um Toleranzen auszugleichen.

Wie stelle ich die Endpunkte (obere und untere Position) ein?

Schalten Sie den Motor mit der Fernbedienung in den Programmiermodus (Programmiertaste im Batteriefach). Bringen Sie dann mit den Tasten Auf/Ab den Rollladen in die gewünschte obere Position und bestätigen Sie. Wiederholen Sie dies für die untere Position. Verlassen Sie den Programmiermodus. Siehe die detaillierten Schritte in den Abschnitten H und I der Anleitung.

Was tun, wenn der Motor nicht mehr reagiert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherungen. Stellen Sie sicher, dass die Fernbedienung funktionstüchtige Batterien hat. Wenn der Motor überhitzt ist (Einschaltdauer >4 Min.), warten Sie mindestens 15 Minuten Abkühlung. Wenn das Problem weiterhin besteht, kontaktieren Sie den Schellenberg-Kundendienst.

Wie programmiere ich die Fernbedienung?

Die Programmierung erfolgt im Programmiermodus. Aktivieren Sie den Modus durch Drücken der Programmiertaste auf der Rückseite des Senders (im Batteriefach). Verbinden Sie dann den Sender mit dem Motor gemäß Abschnitt E der Anleitung. Bis zu 5 Motoren können pro Kanal zugewiesen werden.

Wie lange ist die maximale Betriebsdauer?

Die maximale Einschaltdauer beträgt 4 Minuten ununterbrochen. Nach dieser Zeit stoppt der Motor automatisch, um eine Überhitzung zu vermeiden. Vor einer erneuten Verwendung des Motors ist eine Abkühlzeit von mindestens 15 Minuten erforderlich.

Erwärmt sich der Motor normal?

Ja, im normalen Betrieb kann der Motor sehr heiß werden. Das ist normal. Achtung: Verletzungsgefahr! Berühren Sie den Motor während oder unmittelbar nach dem Gebrauch nicht. Wenn der Motor aufgrund von Überhitzung stoppt, warten Sie 15 Minuten, bevor Sie ihn erneut verwenden.

Wie reinige ich den Rohrmotor?

Der Motor benötigt keine spezielle Reinigung. Für die Außenseite mit einem trockenen Tuch abwischen. Niemals Wasser oder Reinigungsmittel verwenden. Stellen Sie sicher, dass der Rollladen sauber ist und frei läuft. Überprüfen Sie regelmäßig, dass er im Winter nicht festfriert.

Welches Zubehör wird für die Montage benötigt?

Sie benötigen einen tragbaren Funksender (z.B. Art.-Nr. 20015/20021 für 1 Kanal oder 20016/20023 für 5 Kanäle), eine Rollladenaufhängung (Art.-Nr. 19200/19400) zur Befestigung des Behangs an der Welle und gegebenenfalls eine Adaptermuffe für die Achtkantwelle (Art.-Nr. 80100 oder 80200).

Was tun bei Vereisung des Rollladens?

Überprüfen Sie im Winter, ob der Rollladen festgefroren ist, bevor Sie ihn betätigen. Wenn der Rollladen festgefroren ist, verwenden Sie den Motor nicht zum Forcieren, da dies zu Schäden führen könnte. Warten Sie das Auftauen ab oder entfernen Sie das Eis manuell. Regelmäßige Wartung beugt diesem Problem vor.

Wo finde ich Ersatzteile?

Für Ersatzteile oder technische Fragen wenden Sie sich an den Schellenberg-Kundendienst per E-Mail: [e-mail]. Bewahren Sie den Kaufbeleg für Garantieansprüche auf. Der Motor hat eine Garantie von 5 Jahren für die angegebenen Referenzen.

BEDIENUNGSANLEITUNG 21241 Schellenberg

Sicherheit und Hinweise 5

Technische Daten 6

Kabelanschluss 7

Zubehörartikel: Rollladenaufhängung 7

Zubehörartikel: Funk-Handsender 8

Tastenerklärung 8

Benötigte Werkzeuge 184

Lieferumfang 184

A Montage 185
B Rohrmotor-Adressen zuweisen 197
C Programmierung der Rohmotoren mittels Funk-Handsender 200
D Programmiermodus starten 201
E Funk-Handsender mit Rohrmotor koppeln 201
F Rohrmotor-Drehrichtung prüfen 203
G Rohrmotor-Drehrichtung ändern 204
H Endlage oben einstellen 205
I Endlage unten einstellen 206
J Programmiermodus beenden 207
K Testfahrt 207
L Weitere Rohmotoren anlernen 208

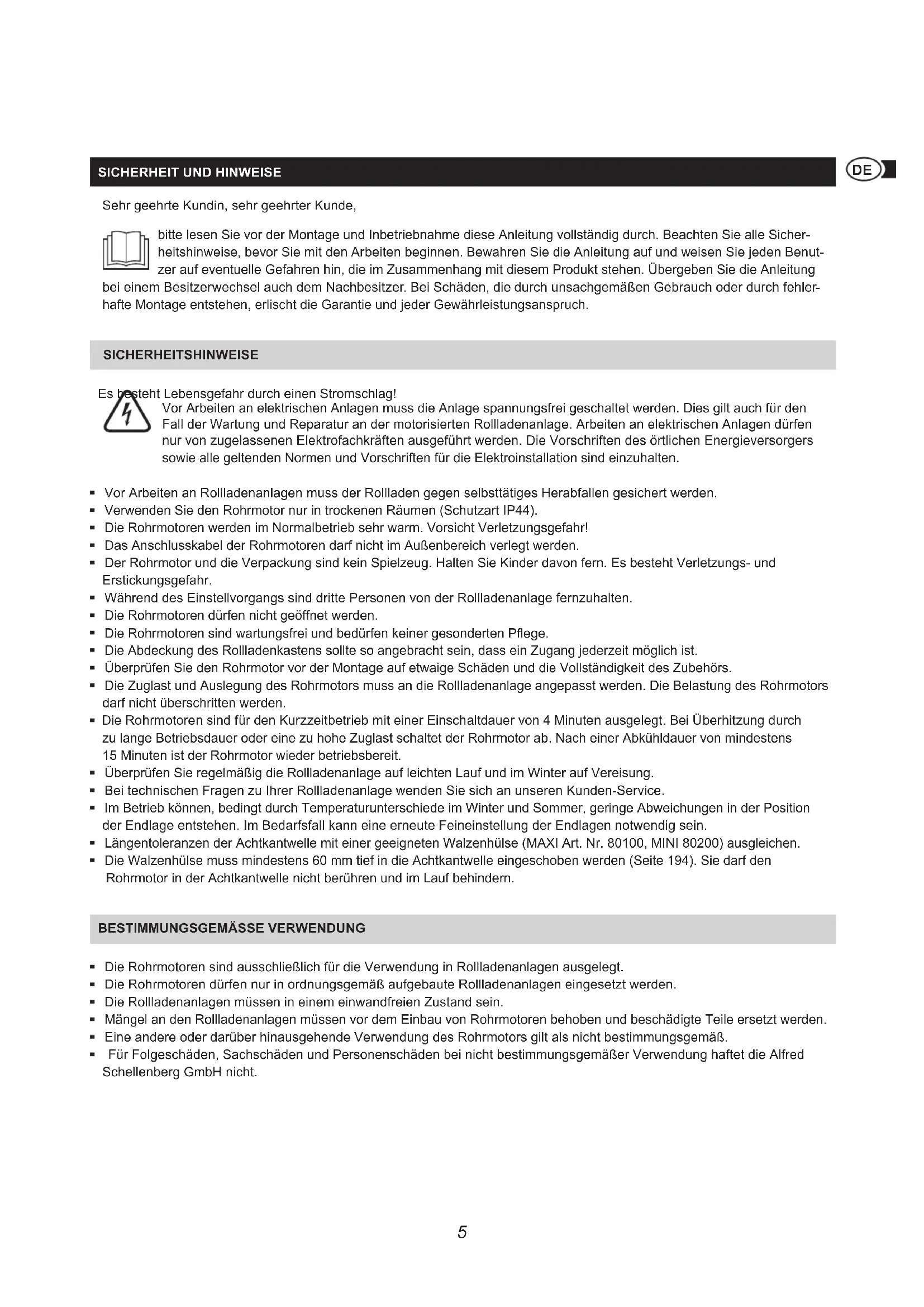

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung

bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Lebensgefahr durch einen Stromschlag!

Vor Arbeiten an elektrischen Anlagen muss die Anlage spannungsfrei geschaltet werden. Dies gilt auch für den Fall der Wartung und Reparatur an der motorisierten Rollladenanlage. Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden. Die Vorschriften des örtlichen Energieversorgers sowie alle geltenden Normen und Vorschriften für die Elektroinstallation sind einzuhalten.

• Vor Arbeiten an Rollladenanlagen muss der Rollladen gegen selbsttätiges Herabfallen gesichert werden.
• Verwenden Sie den Rohrmotor nur in trockenen Räumen (Schutzart IP44).
• Die Rohrmotoren werden im Normalbetrieb sehr warm. Vorsicht Verletzungsgefahr!
• Das Anschlusskabel der Rohmotoren darf nicht im Außenbereich verlegt werden.
• Der Rohrmotor und die Verpackung sind kein Spielzeug. Halten Sie Kinder davon fern. Es besteht Verletzungs- und Erstickungsgefahr.
• Während des Einstellvorgangs sind dritte Personen von der Rollladenanlage fernzuhalten.
  ■ Die Rohrmotoren dürfen nicht geöffnet werden.
• Die Rohrmotoren sind wartungsfrei und bedürfen keiner gesonderten Pflege.
• Die Abdeckung des Rollladenkastens sollte so angebracht sein, dass ein Zugang jederzeit möglich ist.
• Überprüfen Sie den Rohrmotor vor der Montage auf etwaige Schäden und die Vollständigkeit des Zubehörs.
• Die Zuglast und Auslegung des Rohrmotors muss an die Rollladenanlage angepasst werden. Die Belastung des Rohrmotors darf nicht überschritten werden.
• Die Rohrmotoren sind für den Kurzzeitbetrieb mit einer Einschaltdauer von 4 Minuten ausgelegt. Bei Überhitzung durch zu lange Betriebsdauer oder eine zu hohe Zuglast schaltet der Rohrmotor ab. Nach einer Abkühldauer von mindestens 15 Minuten ist der Rohrmotor wieder betriebsbereit.
• Überprüfen Sie regelmäßig die Rollladenanlage auf leichten Lauf und im Winter auf Vereisung.
• Bei technischen Fragen zu Ihrer Rollladenanlage wenden Sie sich an unseren Kunden-Service.
• Im Betrieb können, bedingt durch Temperaturunterschiede im Winter und Sommer, geringe Abweichungen in der Position der Endlage entstehen. Im Bedarfsfall kann eine erneute Feineinstellung der Endlagen notwendig sein.
• Längentoleranzen der Achtkantwelle mit einer geeigneten Walzenhülse (MAXI Art. Nr. 80100, MINI 80200) ausgleichen.
• Die Walzenhülse muss mindestens 60 mm tief in die Achtkantwelle eingeschoben werden (Seite 194). Sie darf den Rohrmotor in der Achtkantwelle nicht berühren und im Lauf behindern.

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Die Rohrmotoren sind ausschließlich für die Verwendung in Rollladenanlagen ausgelegt.
• Die Rohrmotoren dürfen nur in ordnungsgemäß aufgebaute Rollladenanlagen eingesetzt werden.
• Die Rollladenanlagen müssen in einem einwandfreien Zustand sein.
• Mängel an den Rollladenanlagen müssen vor dem Einbau von Rohrmotoren behoben und beschädigte Teile ersetzt werden.
• Eine andere oder darüber hinausgehende Verwendung des Rohrmotors gilt als nicht bestimmungsgemäß.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.

CE-ERKLÄRUNG UND KONFORMITÄT

Der Rohrmotor (Art. Nr. 20506/20510/20810/20820/20840/20507/20511/20811) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Nicht im Hausmüll entsorgen! Der Markisenantrieb ist recyclingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

GARANTIEBEDINGUNG

Wir garantieren, dass unsere Produkte frei von Material- und Herstellungsfehlern sind. Ausgenommen von der Garantie sind Schäden, die verursacht sind durch:

- nutzungsbedingten, normalen Verschleiß

• unsachgemäße Montage, Anschluss, Bedienung oder Behandlung
• höhere Gewalt oder sonstige äußere Einflüsse
• unsachgemäße Wartung und Reparatur durch Dritte
  ■ technische Änderungen durch Dritte

Im Garantiefall werden wir nach unserer Wahl das Produkt reparieren oder den Austausch gegen ein gleichwertiges SCHELLENBERG-Produkt vornehmen. Die Garantiezeit wird durch Austausch oder Reparatur des Gerätes nicht verlängert! Voraussetzung für die Inanspruchnahme der Garantie ist die Vorlage des Kaufbelegs. Bei Einsendung des Gerätes fügen Sie bitte eine Kopie des Belegs sowie eine Beschreibung des aufgetretenen Mangels bei.

Wir gewähren auf die Qualität unseres Rohrmotors folgende Garantiezeit ab Kaufdatum: 5 Jahre Garantie, Art. Nr. 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNISCHE DATEN

Art. Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Rollladen-System	Mini	Mini	Maxi	Maxi	Maxi
∅ Achtkantwelle	40 mm	40 mm	60 mm	60 mm	60 mm
Drehmoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Einschaltdauer	4 Minuten	4 Minuten	4 Minuten	4 Minuten	4 Minuten
max. Fläche Kunststoffrollladen	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Zugkraft	15 kg	25 kg	20 kg	34 kg	60 kg
Nennleistung	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Endlageneinstellung	Funk	Funk	Funk	Funk	Funk
inkl. Wandlager	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Garantiezeit	5 Jahre	5 Jahre	5 Jahre	5 Jahre	5 Jahre
max. Einbaulänge	550 mm	550 mm	550 mm	550 mm	550 mm

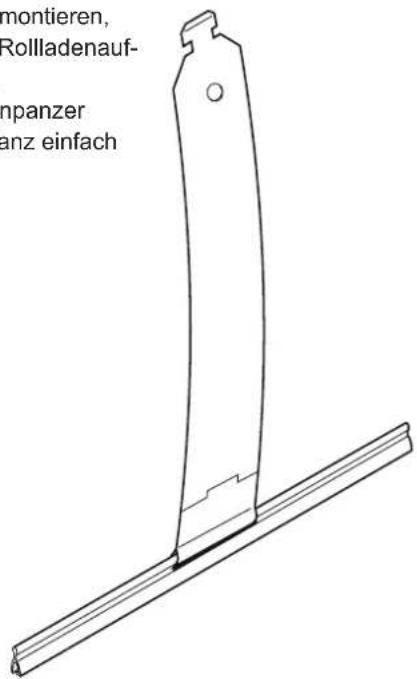

ZUBEHÖRARTIKEL: ROLLADENAUFHÄNGUNG

Um den Panzer an der Welle zu montieren, empfehlen wir die Schellenberg Rollladenaufhängung (Art. Nr. 19200/19400). Mit dieser lässt sich der Rollladenpanzer sicher in die Welle einhängen. Ganz einfach und ohne zu schrauben.

19200

19400

ZUBEHÖRARTIKEL: FUNK-HANDSENDER

Die Programmierung des Rohrmotors wird mit Hilfe des Funk-Handsenders (Zubehörartikel) vorgenommen. Mögliche Funk-Handsender: 1-Kanal: 20015/20019/20021/20022 oder 5-Kanal: 20016/20020/20023/20024.

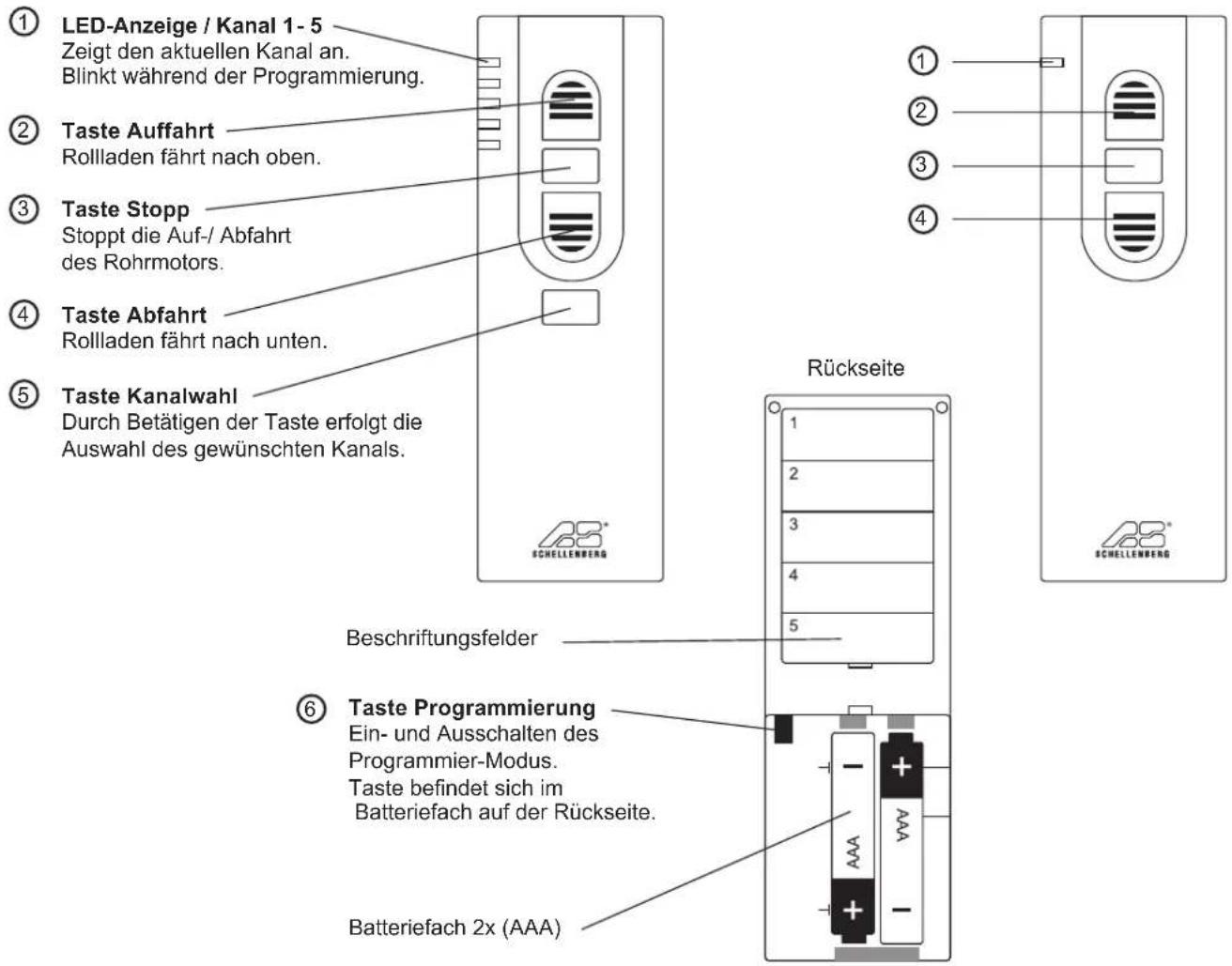

TASTENERKLÄRUNG

5 Kanal 1 Kanal

Vorderseite Vorderseite

1 Kanal

- je nach Kanal können bis zu fünf Rohrmotoren gleichzeitig angesteuert werden

- durch Betätigen der Taste Auffahrt fahren alle Rohrmotoren zur gleichen Zeit nach oben

- durch Betätigen der Taste Abfahrt fahren alle Rohrmotoren zur gleichen Zeit nach unten

- die Endlagen bei den Rollläden können individuell eingestellt werden

M = Rohrmotor

K = Kanal

5 Kanal

• je nach Kanal können bis zu fünf Rohmotoren gleichzeitig angesteuert werden
• durch Betätigen der Taste Kanalwahl kann zwischen den Rohrmotoren gewählt werden
• durch Betätigen der Taste Auffahrt fährt entsprechender Rohrmotor nach oben
• durch Betätigen der Taste Abfahrt fährt entsprechender Rohrmotor nach unten
  M = Rohrmotor
  K = Kanal

TABLE OF CONTENTS

CE-ERKLÄRUNG UND KONFORMITÄT

Technische gegevens 24

Kabelaansluiting 25

Accessoireartikelen rolluikophanging 25

GEBRUIK VOLGENS DE VOORSCHRIFTEN

A BILLENTYÜK MAGYARÁZATA

Tillbehörsartikel, jalusiupphängning 139

Tillbehörsartikel, fjärrkontroll 140

TILLBEHÖRSARTIKEL: JALUSIUPPHÄNGNING

TILBEH∅RSARTIKLER: TRÅDL∅S SENDER

Rørmotoren programmeres med hjelp av den trådløse senderen (tilbehørsartikkel). Mulige typer sendere: 1-kanal: 20015/20019/20021/20022 eller 5-kanaler: 20016/20020/20023/20024.

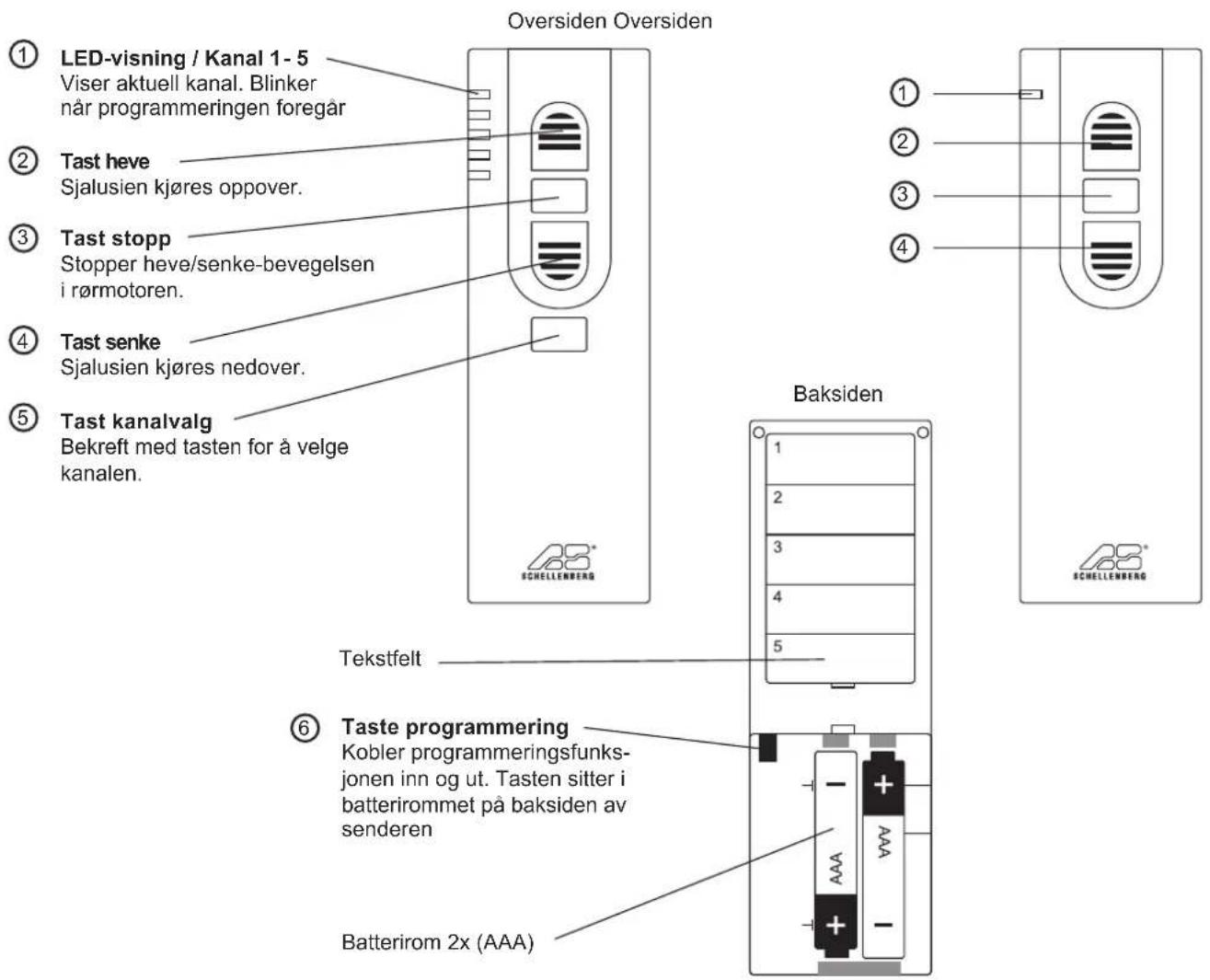

FORKLARING TIL TASTENE

5 kanal 1 kanal

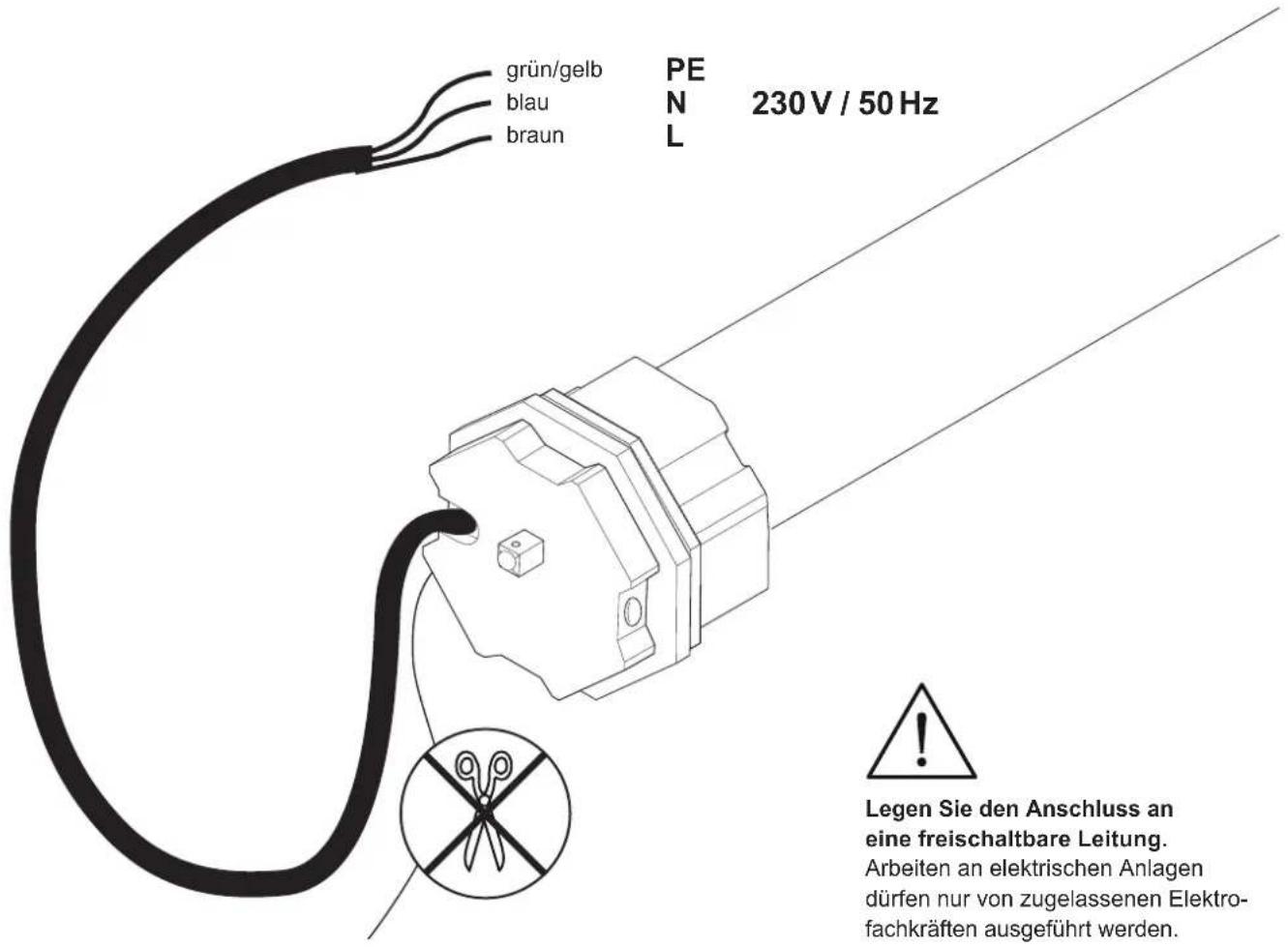

Legen Sie den Anschluss an eine freischaltbare Leitung.

Arbeiten an elektrischen Anlagen dürfen nur von zugelassenen Elektrofachkräften ausgeführt werden.

Wir empfehlen, zuerst allen Rohrmotoren ihre Adressen zuzuweisen, bevor Sie mit den nächsten Schritten fortfahren.

Weitere Einstellmöglichkeiten entnehmen Sie der Bedienungsanleitung des Funk-Handsenders.

GB For further setting options refer to the manual of the hand-held wireless remote control.
FR Vous trouverez d'autres possibilités de réglage dans le manuel d'utilisation du radioémetteur portatif.
NL U kunt verdere instelmogelijkheden vinden in de bedieningshandleiding van de draadloze handzender.
PL Dalsze możliwości ustawiania są opisane w instrukcji obsługi ręcznego pilota radiowego.
IT Ulteriori possibilità di impostazione sono riportate nelle istruzioni per l'uso del trasmettitore radio manuale.
ES Si desea obtener otras posibilidades de ajuste, consulte el manual de instrucciones del emisor manual inalámbrico.
PT Para outras possibilidades de ajuste, consulte as instruções de operação do transmissor portátil via rádio.
CZ Další možnosti nastavení naleznete v návodu k obsluze ručního dálkového ovladače.
SK Ďalšie možnosti nastavenia si nájdite v návode na obsluhu rádiového ručného vysielača.
HU További beállítási lehetőségek találhatók a rádiós távirányító használati utasításában.
HR Druge mogućnosti namještanja možete pronaći u uputama za uporabu bežičnog daljinskog upravljača.
SI Ostale možnosti nastavitev preberite v navodilih za uporabo ročnega radijskega oddajnika.
RO Pentru alte posibilități de reglare, consultați instrucțiunile de utilizare ale radioemitătorului portabil.
BG За други възможности за настройка се обърнете към ръководството за експлоатация на дистанционното управление.
GR Περαιτέρω δυνατότητες μπορείτε να βρείτε στο εγχειρίδιο χρήσης του τηλεχειριστηρίου radiokumάτων.
TR Diğer ayar olanakları hakkında ayrıntılı bilgiye uzaktan kumandanın kullanım kılavuzundan ulaşabilirsiniz.
RU Другие параметры настройки см. в Руководстве по эксплуатации пульта ДУ.
UA Інші можливості налаштування наведені в інструкції з експлуатації радіопульта дистанційного керування.
LT Kitas nustatymo galimybes rasite radijo bangų nuotolinio valdymo punkto eksploatacijos instrukcijoje.
LV Pārējās iestatīšanas iespējas skatiet tālvadības pults lietošanas instrukcijā.
EE Muid seadistusvõimalusi vt käsi-raadiosaatja kasutusjuhendist.
SE Ytterligare inställningsmöjligheter finns i bruksanvisningen till fjärrkontrollen.
DK Læs mere om indstillingsmulighederne i den trådløse fjernbetjenings brugervejledning.
NO Du kan lese mer om innstillingsmulighetene i bruksanvisningen fra produsenten av den trådløse senderen.
FI Lisää asennusvaihtoehtoja löydät radiokäsilähettimen käyttöohjeesta.
AL Më shumë mundësi për programimin do të gjeni në manualin e përdorimit të pultit të komandimit.
BA Za ostale mogućnosti podešavanje pogledajte upute za uporabu daljinskog upravljača.
XS Даље могућности подешавања можете наћи у упутству ручног одашиљача.
IS Upplýsingar um frekari stillingamöguleika er að finna í notkunarleiðbeiningunum með handsendinum.

DE Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes, wenden Sie sich bitte an unseren Kunden-Service.

Mo-Fr: 7.30 Uhr-21.00 Uhr

Sa: 8.00 Uhr - 14.00 Uhr

Tel. [phone]

Fax [phone]

Alfred Schellenberg GmbH

An den Weiden 31

57078 Siegen

[e-mail]

www.schellenberg.de
