Produkto tipas	Vamzdinis radijo variklis ritininėms žaliuzėms
Gamintojas	Schellenberg
Modelis	21241
Maitinimas	230 V / 50 Hz
Didžiausias montavimo ilgis	550 mm
Aštuonkampio veleno skersmuo	40 mm (Mini) arba 60 mm (Maxi) pagal versiją
Sukimo momentas	6 Nm iki 40 Nm pagal versiją
Didžiausia traukos jėga	15 kg iki 60 kg pagal versiją
Didžiausias žaliuzės plotas (plastikas)	4 m² iki 15 m² pagal versiją
Vardinė galia	98 W iki 218 W pagal versiją
Didžiausia veikimo trukmė	4 minutės
Aušinimo laikas	15 minučių minimaliai
Apsaugos klasė	IP44 (tik vidaus naudojimui)
Ribinių taškų nustatymas	Radijo (belaidžiu) būdu
Funkcijos	Kėlimas, nuleidimas, sustabdymas, programavimas
Suderinamas radijo siųstuvas	1 kanalas arba 5 kanalai (priedas)
Variklių skaičius viename kanale	Iki 5
Priežiūra	Specialios priežiūros nereikalauja; reguliariai tikrinkite veikimą
Sauga	Prieš atliekant darbus atjunkite maitinimą; montavimą atlieka kvalifikuotas elektrikas; apsauga nuo perkaitimo
Garantija	5 metai (pagal nuorodą)

Dažnai užduodami klausimai - 21241 Schellenberg

Kaip sumontuoti vamzdinį variklį Schellenberg 21241?

Montavimą turi atlikti kvalifikuotas elektrikas. Prieš bet kokius darbus išjunkite maitinimą. Užfiksuokite ritininę žaliuzę, kad ji nenukristų. Sumontuokite variklį aštuonkampyje velene, laikydamiesi matmenų (maks. ilgis 550 mm). Prijunkite laidą: ruda fazė, mėlyna nulis, žalsvai geltona žemė. Jei reikia, naudokite adapterio movą, kad kompensuotumėte leistinus nuokrypius.

Kaip nustatyti ribinius taškus (viršutinę ir apatinę padėtis)?

Perjunkite variklį į programavimo režimą naudodami nuotolinio valdymo pultą (programavimo mygtukas baterijų skyrelyje). Tada mygtukais Kelti / Leisti nustatykite norimą viršutinę padėtį ir patvirtinkite. Pakartokite apatinei padėčiai. Išeikite iš programavimo režimo. Išsamią informaciją rasite instrukcijos H ir I skyriuose.

Ką daryti, jei variklis nebereguoja?

Pirmiausia patikrinkite maitinimą ir saugiklius. Įsitikinkite, kad nuotolinio valdymo pulto baterijos veikia. Jei variklis perkaito (veikimo laikas >4 min.), palaukite bent 15 minučių, kad atvėstų. Jei problema išlieka, kreipkitės į Schellenberg techninės priežiūros tarnybą.

Kaip užprogramuoti nuotolinio valdymo pultą?

Programavimas atliekamas programavimo režimu. Įjunkite režimą paspausdami programavimo mygtuką siųstuvo gale (baterijų skyrelyje). Tada susiekite siųstuvą su varikliu pagal instrukcijos E skyrių. Viename kanale gali būti iki 5 variklių.

Kokia maksimali veikimo trukmė?

Maksimali nepertraukiamo veikimo trukmė yra 4 minutės. Po šio laiko variklis automatiškai sustoja, kad neperkaistų. Prieš vėl naudodami variklį, leiskite jam atvėsti bent 15 minučių.

Ar variklis normaliai kaista?

Taip, normaliai veikdamas variklis gali labai įkaisti. Tai normalu. Dėmesio: pavojus susižaloti! Nelieskite variklio jo veikimo metu ar iškart po jo. Jei variklis sustoja dėl perkaitimo, prieš naudodami palaukite 15 minučių.

Kaip valyti vamzdinį variklį?

Varikliui specialios priežiūros nereikia. Išorę nuvalykite sausa šluoste. Niekada nenaudokite vandens ar valymo priemonių. Įsitikinkite, kad ritininė žaliuzė yra švari ir laisvai juda. Reguliariai tikrinkite, ar žiemą ji neužšąla.

Kokių priedų reikia montavimui?

Jums reikės nešiojamo radijo siųstuvo (pvz., 1 kanalui – 20015/20021, 5 kanalams – 20016/20023), ritininės žaliuzės pakabos (19200/19400) skydeliui pritvirtinti prie veleno, ir galbūt aštuonkampio veleno adapterio movos (80100 arba 80200).

Ką daryti, jei žaliuzė užšąla?

Žiemą prieš valdydami patikrinkite, ar ritininė žaliuzė neužšalusi. Jei ji užšalusi, nenaudokite variklio jėga, nes galite jį sugadinti. Palaukite, kol atitirps, arba rankiniu būdu pašalinkite ledą. Reguliari priežiūra padeda išvengti šios problemos.

Kur rasti atsargines dalis?

Dėl atsarginių dalių ar techninių klausimų kreipkitės į Schellenberg techninės priežiūros tarnybą el. paštu: [e-mail]. Išsaugokite pirkimo įrodymą garantiniams reikalavimams. Nurodytoms nuorodoms varikliui suteikiama 5 metų garantija.

NAUDOJIMO INSTRUKCIJA 21241 Schellenberg

Saugumas ir nurodymai 119

Techniniai duomenys 120

Kabelio prijungimas 121

Priedai, roletų pakaba 121

Priedai, radijo bangų nuotolinio valdymo pultas 122

Mygtukų paaiškinimas 122

Reikalingi jrankiai 184

Pristatymo turinys 184

A Montavimas 185
B Vamzdinio variklio adreso nurodymas 197
C Vamzdinių variklių programavimas, naudojant radijo bangų nuotolinio valdymo pultą 200
D Programavimo režimo paleidimas 201
E Radijo bangų nuotolinio valdymo pulto ir vamzdinio variklio sujungimas 201
F Vamzdinio variklio sukimosi krypties tikrinimas 203
G Vamzdinio variklio sukimosi krypties keitimas 204
H Viršutinės galinės padėties nustatymas 205
I Apatinės galinės padėties nustatymas 206
J Programavimo režimo pabaiga 207
K Testavimas 207
L Kitų vamzdinių variklių derinimas 208

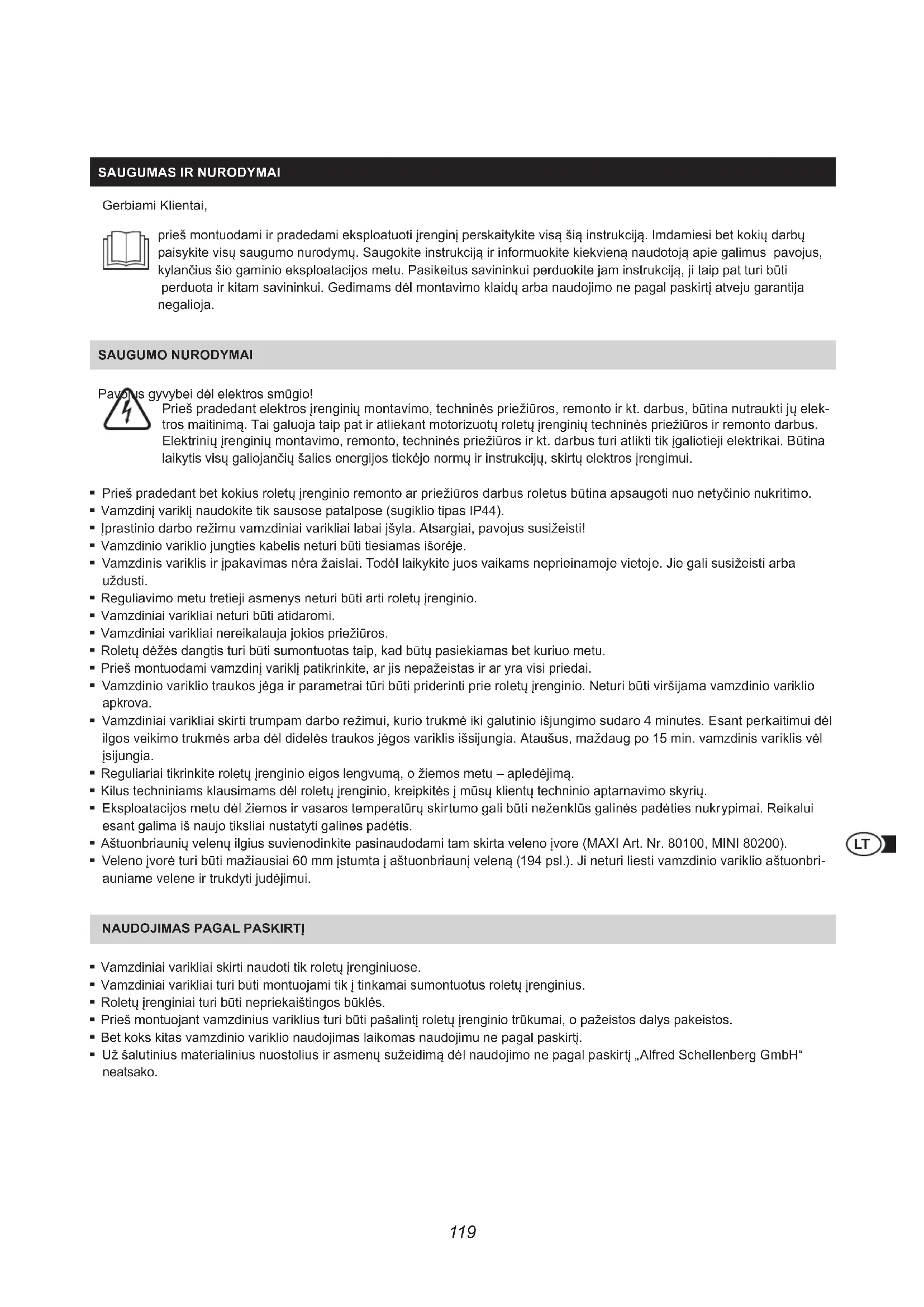

SAUGUMAS IR NURODYMAI

Gerbiami Klientai,

prieš montuodami ir pradedami eksploatuoti jrenginį perskaitykite visą šią instrukciją. Imdamiesi bet kokių darbų paisykite visų saugumo nurodymų. Saugokite instrukciją ir informuokite kiekvieną naudotoją apie galimus pavojus, kylančius šio gaminio eksploatacijos metu. Pasikeitus savininkui perduokite jam instrukciją, ji taip pat turi būti perduota ir kitam savininkui. Gedimams dėl montavimo klaidų arba naudojimo ne pagal paskirtį atveju garantija negalioja.

SAUGUMO NURODYMAI

Pavojus gyvybei dėl elektros smūgio!

Prieš pradedant elektros jrenginių montavimo, techninės priežiūros, remonto ir kt. darbus, būtina nutraukti jų elektros maitinimą. Tai galuoja taip pat ir atliekant motorizuotų roletų jrenginių techninės priežiūros ir remonto darbus. Elektrinių jrenginių montavimo, remonto, techninės priežiūros ir kt. darbus turi atlikti tik įgaliotieji elektrikai. Būtina laikytis visų galiojančių šalies energijos tiekėjo normų ir instrukcijų, skirtų elektros jrengimui.

• Prieš pradedant bet kokius roletų įrenginio remonto ar priežiūros darbus roletus būtina apsaugoti nuo netyčinio nukritimo.
• Vamzdini variklj naudokite tik sausose patalpose (sugiklio tipas IP44).
• Iprastinio darbo režimu vamzdiniai varikliai labai jšyla. Atsargiai, pavojus susižeisti!
• Vamzdinio variklio jungties kabelis neturi būti tiesiamas išorėje.
• Vamzdinis variklis ir jpakavimas nėra žaislai. Todėl laikykite juos vaikams neprieinamoje vietoje. Jie gali susižeisti arba uždusti.
• Reguliavimo metu tretieji asmenys neturi būti arti roletų įrenginio.
• Vamzdiniai varikliai neturi būti atidaromi.
• Vamzdiniai varikliai nereikalauja jokios priežiūros.
• Roletų dėžės dangtis turi būti sumontuotas taip, kad būtų pasiekiamas bet kuriuo metu.
• Prieš montuodami vamzdinj variklj patikrinkite, ar jis nepažeistas ir ar yra visi priedai.
• Vamzdinio variklio traukos jėga ir parametrai tūri būti priderinti prie roletų įrenginio. Neturi būti viršijama vamzdinio variklio apkrova.
• Vamzdiniai varikliai skirti trumpam darbo režimui, kurio trukmė iki galutinio išjungimo sudaro 4 minutes. Esant perkaitimui dėl ilgos veikimo trukmės arba dėl didelės traukos jėgos variklis išsijungia. Ataušus, maždaug po 15 min. vamzdinis variklis vėl jsijungia.
• Reguliariai tikrinkite roletų įrenginio eigos lengvumą, o žiemos metu – apledėjimą.
• Kilus techniniams klausimams dėl roletų įrenginio, kreipkitės į mūsų klientų techninio aptarnavimo skyrių.
• Eksploatacijos metu dėl žiemos ir vasaros temperatūrų skirtumo gali būti neženklūs galinės padėties nukrypimai. Reikalui esant galima iš naujo tiksliai nustatyti galines padėtis.
• Aštuonbriaunių velenų ilgius suvienodinkite pasinaudodami tam skirta veleno įvore (MAXI Art. Nr. 80100, MINI 80200).
• Veleno įvorė turi būti mažiausiai 60 mm įstumta į aštuonbriaunį veleną (194 psl.). Ji neturi liesti vamzdinio variklio aštuonbriauniame velene ir trukdyti judėjimui.

NAUDOJIMAS PAGAL PASKIRTI

• Vamzdiniai varikliai skirti naudoti tik roletų jrenginiuose.
• Vamzdiniai varikliai turi būti montuojami tik j tinkamai sumontuotus roletų įrenginius.
• Roletų jrenginiai turi būti nepriekaištingos būklės.
• Prieš montuojant vamzdinius variklius turi būti pašalintį roletų įrenginio trūkumai, o pažeistos dalys pakeistos.
• Bet koks kitas vamzdinio variklio naudojimas laikomas naudojimu ne pagal paskirtj.
• Už šalutinius materialinius nuostolius ir asmenų sužeidimą dėl naudojimo ne pagal paskirtį „Alfred Schellenberg GmbH“ neatsako.

CE ATITIKTIES DEKLARACIJA

Vamzdinis variklis (prek. Nr. 20506/20510/20810/20820/20840/20507/20511/20811) atitinka galiojančias Europos Sąjungos ir šalies direktyvas ir reikalavimus. Atitiktis patvirtinta, gamintojas turi atitinkamas deklaracijas ir dokumentus.

Nešalinkite kartu su buitinėmis atliekomis! Vamzdinį variklį galima perdirbti, jį galima priduoti į antrinių žaliavų surinkimo įmonę arba buitinių elektros prietaisų surinkimo aikštelę.

GARANTINIO ISIPAREIGOJIMO SALYGOS

Mes garantuojame, kad musų gaminiai neturi medžiagų arba gamybos klaidų. Išimtimi yra pažeidimai, kurie įvyko dėl:

• naudojimo salygų, normalaus nusidėvėjimo
• netinkamo montavimo, prijungimo, priežiūros arba naudojimo
• nejveikiamų aplinkybių arba kitų išorinių veiksnių
  ■ trečių asmenų netinkamos techninės
• priežiūros arba remonto

Garantijos atveju mes pagal mūsų pasirinkimą suremontuosime gaminį arba pakeisime jį lygiaverčiu SCHELLENBERG gaminiu. Dėl gaminio pakeitimo garantinis laikotarpis nepratiesiamas! Kreipiantis dėl garantinio įsipareigojimo būtina pateikti pirkimo dokumento kopiją. Siųsdami prietaisą visada pridėkite pirkimo dokumento kopiją ir gedimo aprašymą.

Mūsų vamzdinio variklio kokybei suteikiamas garantinis laikotarpis nuo pirkimo datos: 5 metai garantijos, prek. Nr.: 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNINIAI DUOMENYS

Prek. Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Roletų sistema	Mini	Mini	Maxi	Maxi	Maxi
∅ aštuonbriaunis velenas	40 mm	40 mm	60 mm	60 mm	60 mm
Sukimo momentas	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. jjungimo trukmė	4 minutės	4 minutės	4 minutės	4 minutės	4 minutės
maks. plastikinių roletų plotas	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Traukos jėga	15 kg	25 kg	20 kg	34 kg	60 kg
Nominalus galingumas	98 W	121 W	113 W	161 W	218 W
Galinių padėčių nustatymas	Radijo	Radijo	Radijo	Radijo	Radijo
kartu su sieniniu laikikliu	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Garantinis laikotarpis	5 metai	5 metai	5 metai	5 metai	5 metai
maks. montuojamasis ilgis	550 mm	550 mm	550 mm	550 mm	550 mm

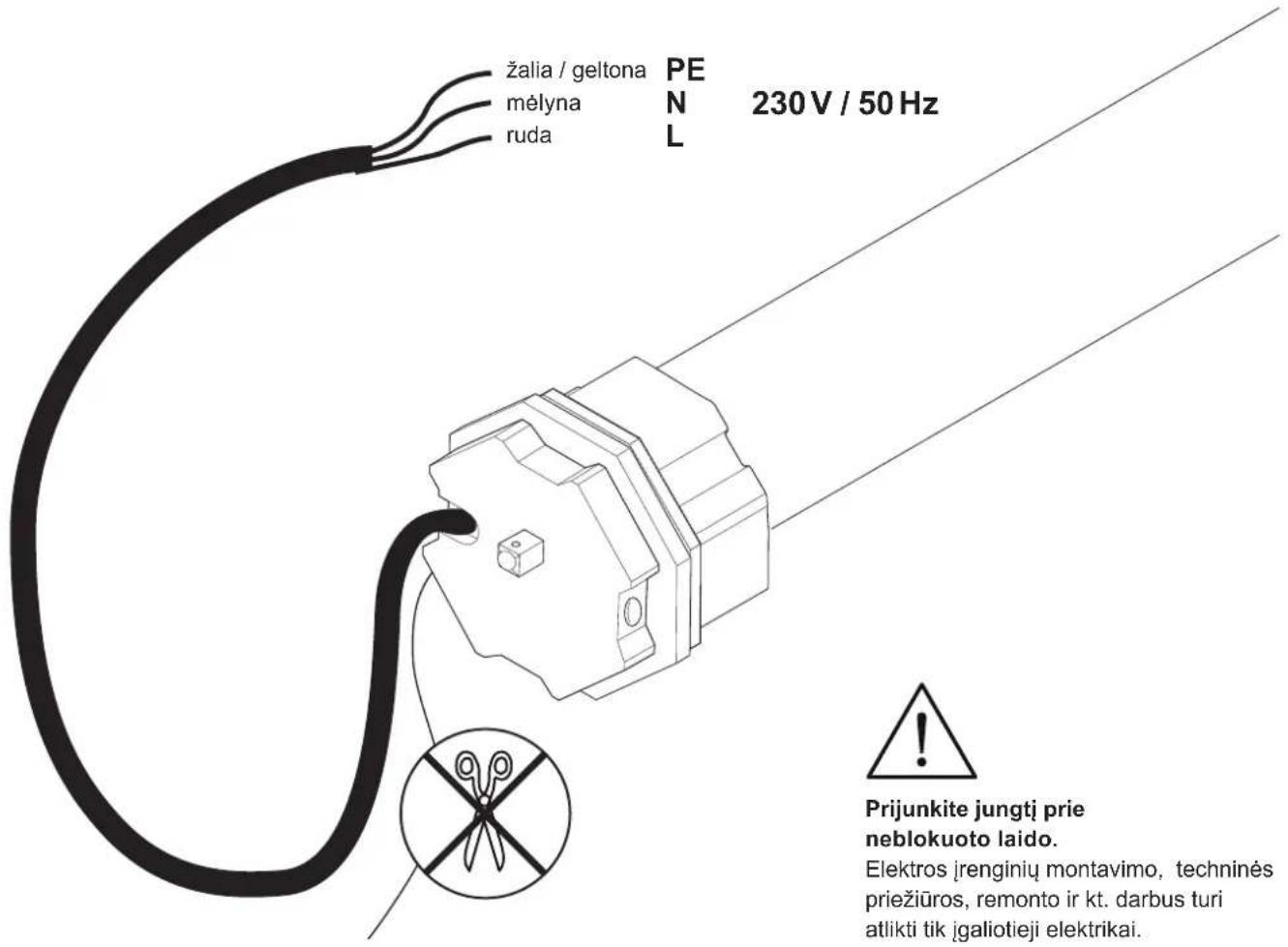

KABELIO JUNGTIS

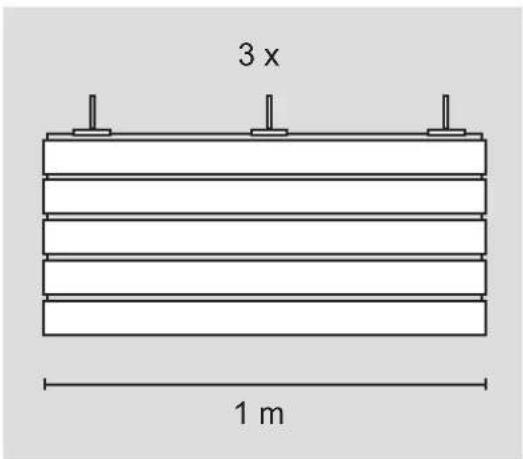

PRIEDAI: ROLETŲ PAKABA

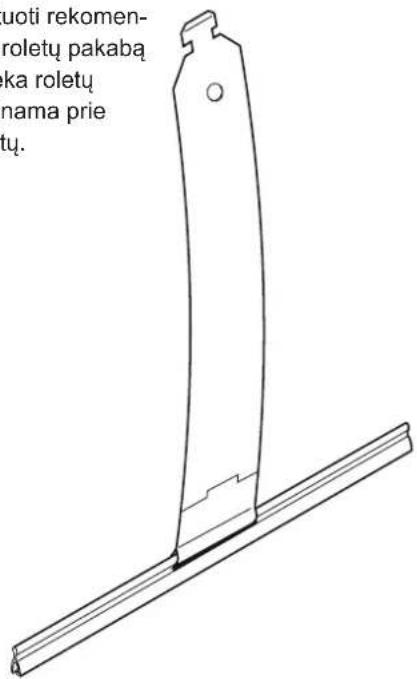

Veleno apsauginei daliai sumontuoti rekomenduojame naudoti „Schellenberg“ roletų pakabą (prek. Nr. 19200 / 19400). Jos déka roletų apsauginė dalis patikimai prikabinama prie veleno. Labai paprasta ir be varžtų.

19200

19400

PRIEDAI: RADIJO BANGU NUOTOLINIO VALDYMO PULTAS

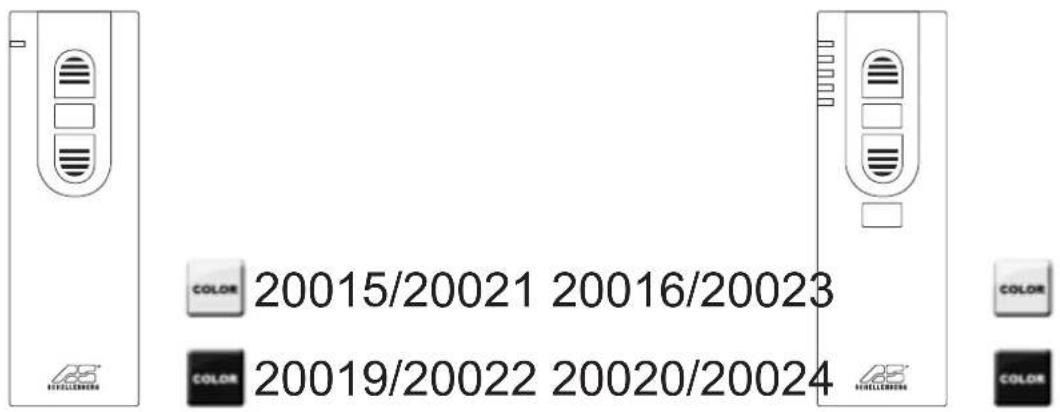

Vamzdinio variklio programavimas taip pat gali būti vykdomas, naudojant radijo bangų nuotolinio valdymo pultą (priedas). Galimi radijo bangų nuotolinio valdymo pultai: 1-Kanal: 20015/20019/20021/20022 arba 5 kanalų: 20016/20020/20023/20024.

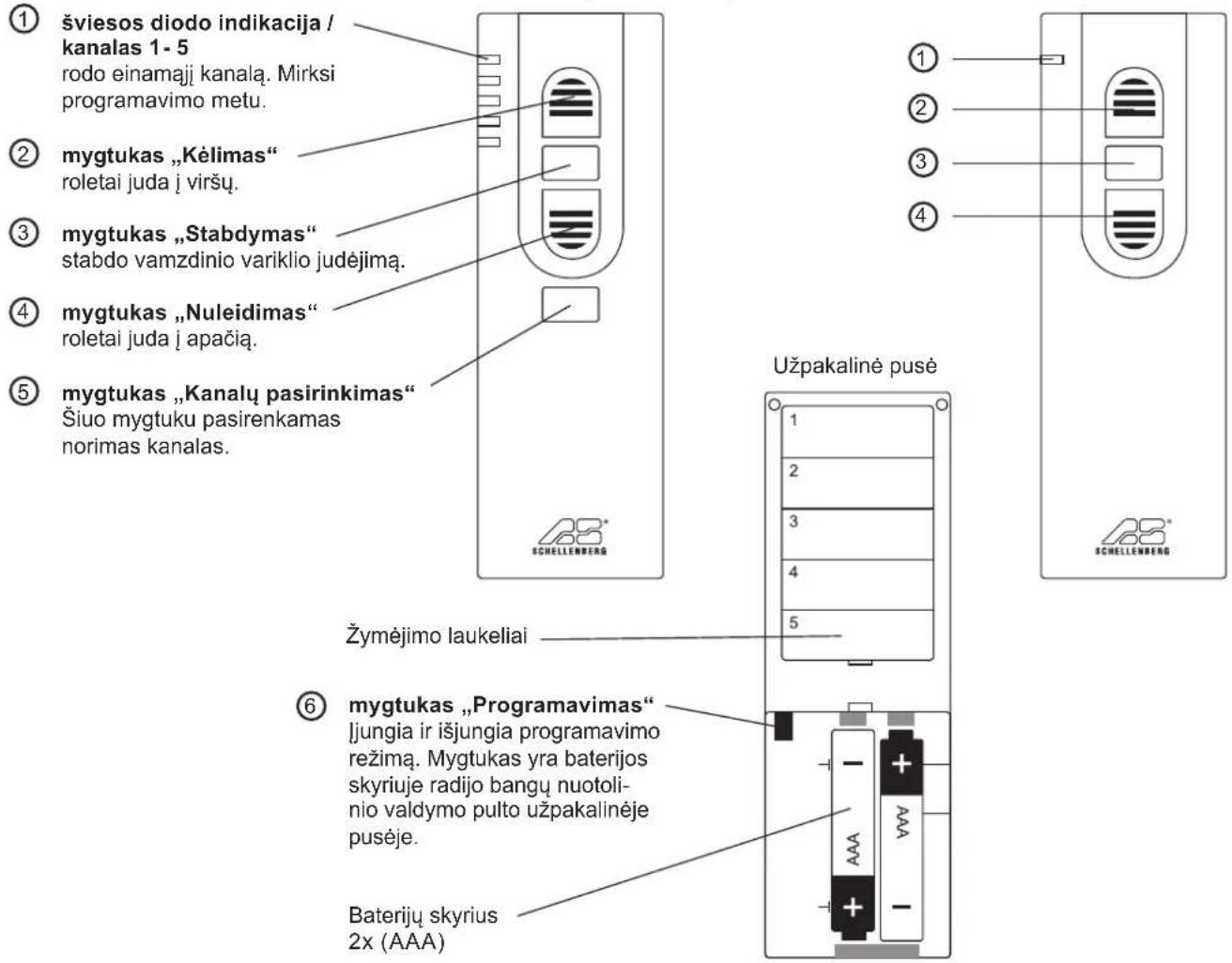

MYGTUKU PAAIŠKINIMAS

5 kanalai 1 kanalai

Priekiné pusé Priekiné pusé

1 kanalai

• vienu kanalu tuo pat metu galima valdyti iki penkių vamzdinių variklių
• paspaudus mygtuką „Kélimas“ visi vamzdiniai varikliai tuo pat metu juda j viršų
• paspaudus mygtuką „Nuleidimas“ visi vamzdiniai varikliai tuo pat metu juda žemyn
  ■ roletų galinės padėtys gali būti nustatomos individualiai

M = vamzdinis variklis

K = Kanalas

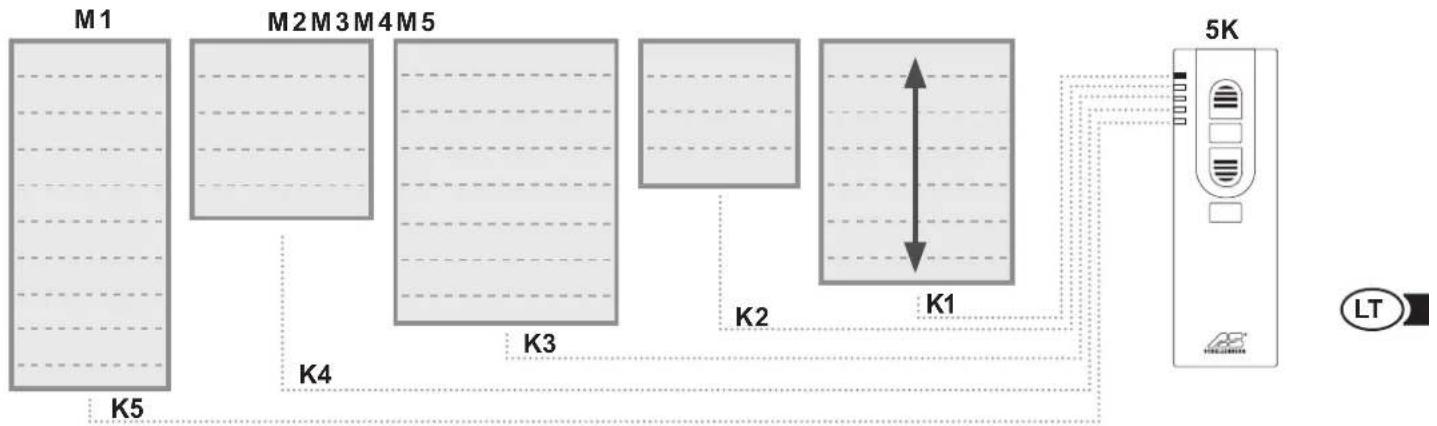

5 kanalai

• vienu kanalu tuo pat metu galima valdyti iki penkių vamzdinių variklių
• paspaudus kanalų pasirinkimo mygtuką galima pasirinkti vamzdiniį varikljį
• paspaudus mygtuką „Kélimas“ atitinkamas vamzdinis variklis juda i viršų
• paspaudus mygtuką „Nuleidimas“ atitinkamas vamzdinis variklis juda žemyn

M = vamzdinis variklis

K = Kanalas

SATURA RĀDĪTĀJS

Elektros jrenginių montavimo, techninės priežiūros, remonto ir kt. darbus turi atlikti tik įgaliotieji elektrikai.

LT Pastaba: Rekomenduojame pirmiausia visiems vamzdiniams varikliams priskirti adresus, po to vykdyti kitus veiksmus.

LT Garantijos metu, dėl atsarginių dalių arba kilus klausimams dėl tinkamo gaminio montavimo, kreipkitės į mūsų klientų techninio aptarnavimo skyrių. [e-mail]
