NAUDOJIMO INSTRUKCIJA 21240 Schellenberg

Saugumas ir nurodymai 119

Techniniai duomenys 120

Kabelio prijungimas 121

Priedai, roletų pakaba 121

Priedai, radijo bangų nuotolinio valdymo pultas 122

Mygtukų paaiškinimas 122

Reikalingi jrankiai 184

Pristatymo turinys 184

A Montavimas 185
B Vamzdinio variklio adreso nurodymas 197
C Vamzdinių variklių programavimas, naudojant radijo bangų nuotolinio valdymo pultą 200
D Programavimo režimo paleidimas 201
E Radijo bangų nuotolinio valdymo pulto ir vamzdinio variklio sujungimas 201
F Vamzdinio variklio sukimosi krypties tikrinimas 203
G Vamzdinio variklio sukimosi krypties keitimas 204
H Viršutinės galinės padėties nustatymas 205
I Apatinės galinės padėties nustatymas 206
J Programavimo režimo pabaiga 207
K Testavimas 207
L Kitų vamzdinių variklių derinimas 208

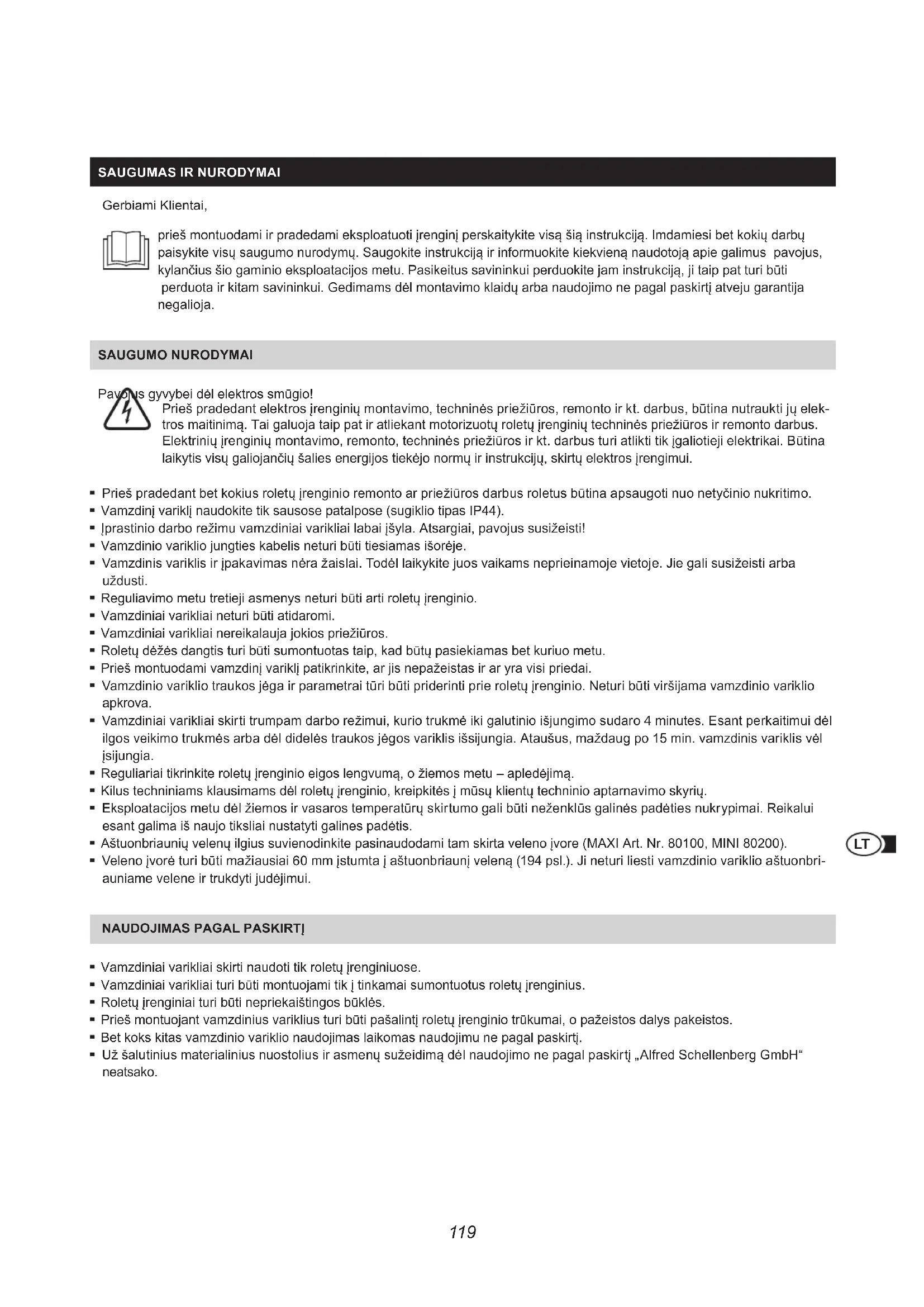

SAUGUMAS IR NURODYMAI

Gerbiami Klientai,

prieš montuodami ir pradedami eksploatuoti jrenginį perskaitykite visą šią instrukciją. Imdamiesi bet kokių darbų paisykite visų saugumo nurodymų. Saugokite instrukciją ir informuokite kiekvieną naudotoją apie galimus pavojus, kylančius šio gaminio eksploatacijos metu. Pasikeitus savininkui perduokite jam instrukciją, ji taip pat turi būti perduota ir kitam savininkui. Gedimams dėl montavimo klaidų arba naudojimo ne pagal paskirtį atveju garantija negalioja.

SAUGUMO NURODYMAI

Pavojus gyvybei dėl elektros smūgio!

Prieš pradedant elektros jrenginių montavimo, techninės priežiūros, remonto ir kt. darbus, būtina nutraukti jų elektros maitinimą. Tai galuoja taip pat ir atliekant motorizuotų roletų jrenginių techninės priežiūros ir remonto darbus. Elektrinių jrenginių montavimo, remonto, techninės priežiūros ir kt. darbus turi atlikti tik įgaliotieji elektrikai. Būtina laikytis visų galiojančių šalies energijos tiekėjo normų ir instrukcijų, skirtų elektros jrengimui.

• Prieš pradedant bet kokius roletų įrenginio remonto ar priežiūros darbus roletus būtina apsaugoti nuo netyčinio nukritimo.
• Vamzdini variklj naudokite tik sausose patalpose (sugiklio tipas IP44).
• Iprastinio darbo režimu vamzdiniai varikliai labai jšyla. Atsargiai, pavojus susižeisti!
• Vamzdinio variklio jungties kabelis neturi būti tiesiamas išorėje.
• Vamzdinis variklis ir jpakavimas nėra žaislai. Todėl laikykite juos vaikams neprieinamoje vietoje. Jie gali susižeisti arba uždusti.
• Reguliavimo metu tretieji asmenys neturi būti arti roletų įrenginio.
• Vamzdiniai varikliai neturi būti atidaromi.
• Vamzdiniai varikliai nereikalauja jokios priežiūros.
• Roletų dėžės dangtis turi būti sumontuotas taip, kad būtų pasiekiamas bet kuriuo metu.
• Prieš montuodami vamzdinj variklj patikrinkite, ar jis nepažeistas ir ar yra visi priedai.
• Vamzdinio variklio traukos jėga ir parametrai tūri būti priderinti prie roletų įrenginio. Neturi būti viršijama vamzdinio variklio apkrova.
• Vamzdiniai varikliai skirti trumpam darbo režimui, kurio trukmė iki galutinio išjungimo sudaro 4 minutes. Esant perkaitimui dėl ilgos veikimo trukmės arba dėl didelės traukos jėgos variklis išsijungia. Ataušus, maždaug po 15 min. vamzdinis variklis vėl jsijungia.
• Reguliariai tikrinkite roletų įrenginio eigos lengvumą, o žiemos metu – apledėjimą.
• Kilus techniniams klausimams dėl roletų įrenginio, kreipkitės į mūsų klientų techninio aptarnavimo skyrių.
• Eksploatacijos metu dėl žiemos ir vasaros temperatūrų skirtumo gali būti neženklūs galinės padėties nukrypimai. Reikalui esant galima iš naujo tiksliai nustatyti galines padėtis.
• Aštuonbriaunių velenų ilgius suvienodinkite pasinaudodami tam skirta veleno įvore (MAXI Art. Nr. 80100, MINI 80200).
• Veleno įvorė turi būti mažiausiai 60 mm įstumta į aštuonbriaunį veleną (194 psl.). Ji neturi liesti vamzdinio variklio aštuonbriauniame velene ir trukdyti judėjimui.

NAUDOJIMAS PAGAL PASKIRTI

• Vamzdiniai varikliai skirti naudoti tik roletų jrenginiuose.
• Vamzdiniai varikliai turi būti montuojami tik j tinkamai sumontuotus roletų įrenginius.
• Roletų jrenginiai turi būti nepriekaištingos būklės.
• Prieš montuojant vamzdinius variklius turi būti pašalintį roletų įrenginio trūkumai, o pažeistos dalys pakeistos.
• Bet koks kitas vamzdinio variklio naudojimas laikomas naudojimu ne pagal paskirtj.
• Už šalutinius materialinius nuostolius ir asmenų sužeidimą dėl naudojimo ne pagal paskirtį „Alfred Schellenberg GmbH“ neatsako.

CE ATITIKTIES DEKLARACIJA

Vamzdinis variklis (prek. Nr. 20506/20510/20810/20820/20840/20507/20511/20811) atitinka galiojančias Europos Sąjungos ir šalies direktyvas ir reikalavimus. Atitiktis patvirtinta, gamintojas turi atitinkamas deklaracijas ir dokumentus.

Nešalinkite kartu su buitinėmis atliekomis! Vamzdinį variklį galima perdirbti, jį galima priduoti į antrinių žaliavų surinkimo įmonę arba buitinių elektros prietaisų surinkimo aikštelę.

GARANTINIO ISIPAREIGOJIMO SALYGOS

Mes garantuojame, kad musų gaminiai neturi medžiagų arba gamybos klaidų. Išimtimi yra pažeidimai, kurie įvyko dėl:

• naudojimo salygų, normalaus nusidėvėjimo
• netinkamo montavimo, prijungimo, priežiūros arba naudojimo
• nejveikiamų aplinkybių arba kitų išorinių veiksnių
  ■ trečių asmenų netinkamos techninės
• priežiūros arba remonto

Garantijos atveju mes pagal mūsų pasirinkimą suremontuosime gaminį arba pakeisime jį lygiaverčiu SCHELLENBERG gaminiu. Dėl gaminio pakeitimo garantinis laikotarpis nepratiesiamas! Kreipiantis dėl garantinio įsipareigojimo būtina pateikti pirkimo dokumento kopiją. Siųsdami prietaisą visada pridėkite pirkimo dokumento kopiją ir gedimo aprašymą.

Mūsų vamzdinio variklio kokybei suteikiamas garantinis laikotarpis nuo pirkimo datos: 5 metai garantijos, prek. Nr.: 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNINIAI DUOMENYS

Prek. Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Roletų sistema	Mini	Mini	Maxi	Maxi	Maxi
∅ aštuonbriaunis velenas	40 mm	40 mm	60 mm	60 mm	60 mm
Sukimo momentas	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. jjungimo trukmė	4 minutės	4 minutės	4 minutės	4 minutės	4 minutės
maks. plastikinių roletų plotas	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Traukos jėga	15 kg	25 kg	20 kg	34 kg	60 kg
Nominalus galingumas	98 W	121 W	113 W	161 W	218 W
Galinių padėčių nustatymas	Radijo	Radijo	Radijo	Radijo	Radijo
kartu su sieniniu laikikliu	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Garantinis laikotarpis	5 metai	5 metai	5 metai	5 metai	5 metai
maks. montuojamasis ilgis	550 mm	550 mm	550 mm	550 mm	550 mm

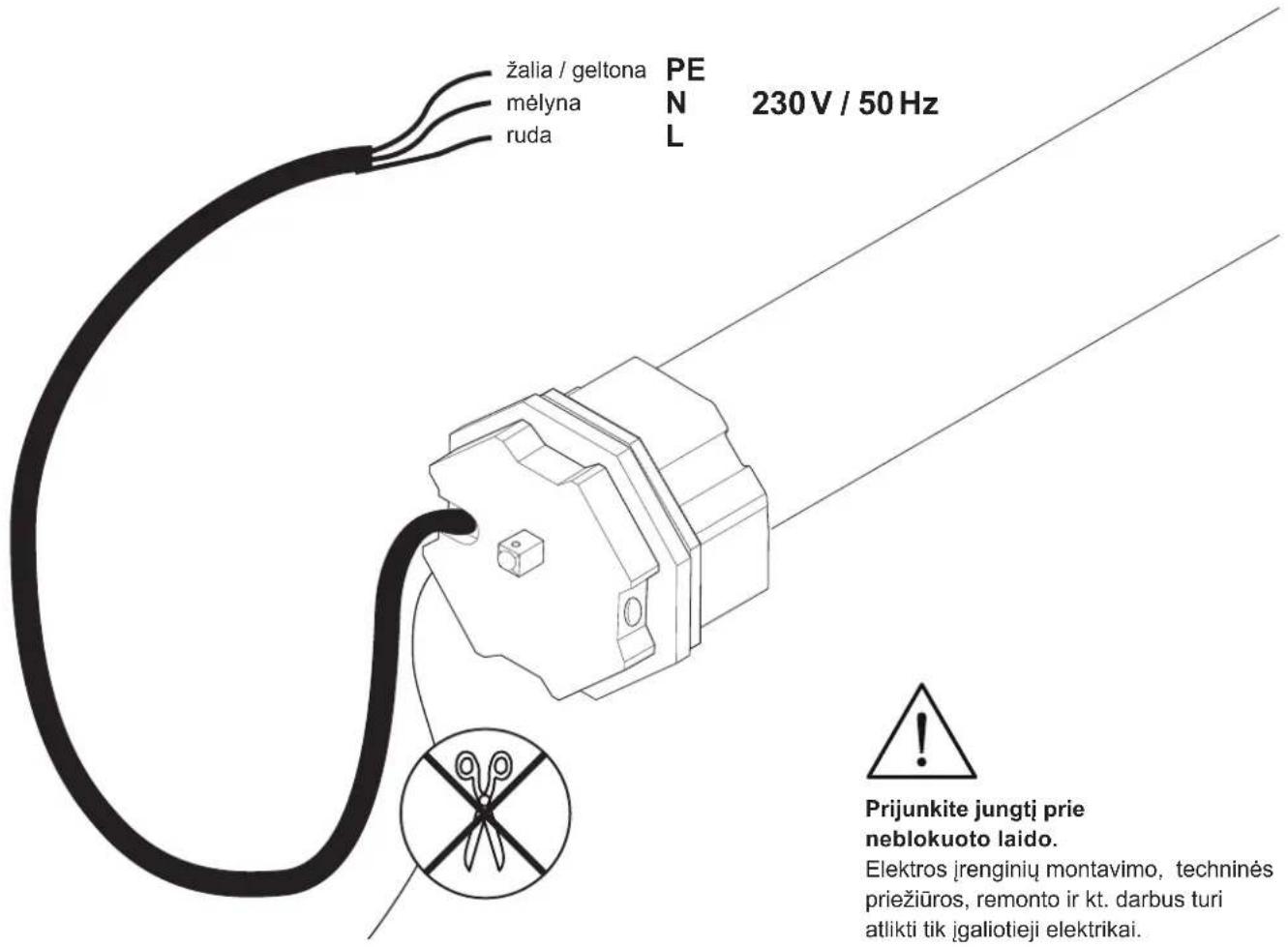

KABELIO JUNGTIS

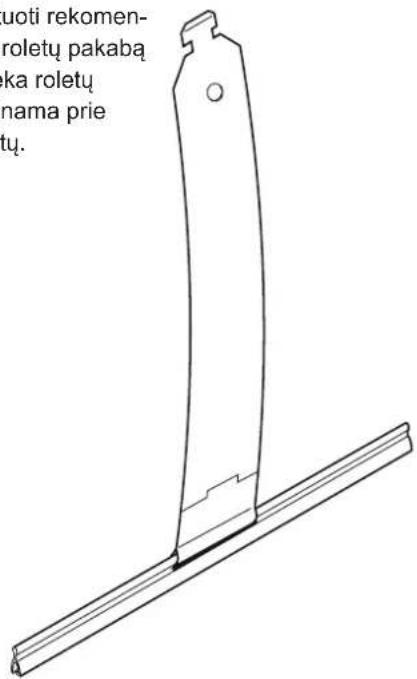

PRIEDAI: ROLETŲ PAKABA

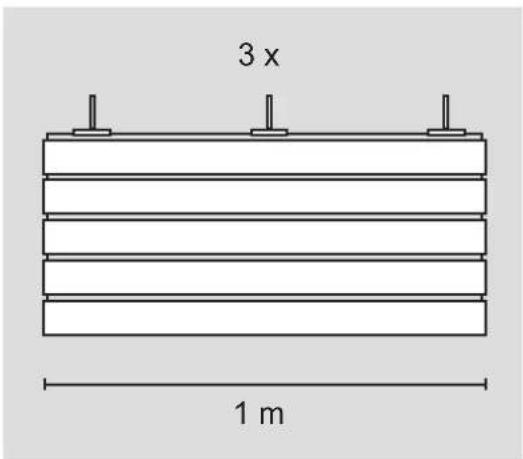

Veleno apsauginei daliai sumontuoti rekomenduojame naudoti „Schellenberg“ roletų pakabą (prek. Nr. 19200 / 19400). Jos déka roletų apsauginė dalis patikimai prikabinama prie veleno. Labai paprasta ir be varžtų.

19200

19400

PRIEDAI: RADIJO BANGU NUOTOLINIO VALDYMO PULTAS

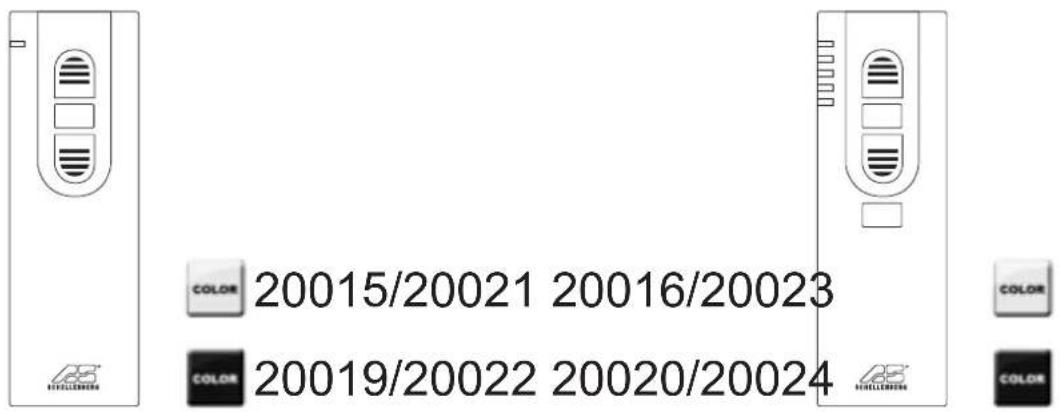

Vamzdinio variklio programavimas taip pat gali būti vykdomas, naudojant radijo bangų nuotolinio valdymo pultą (priedas). Galimi radijo bangų nuotolinio valdymo pultai: 1-Kanal: 20015/20019/20021/20022 arba 5 kanalų: 20016/20020/20023/20024.

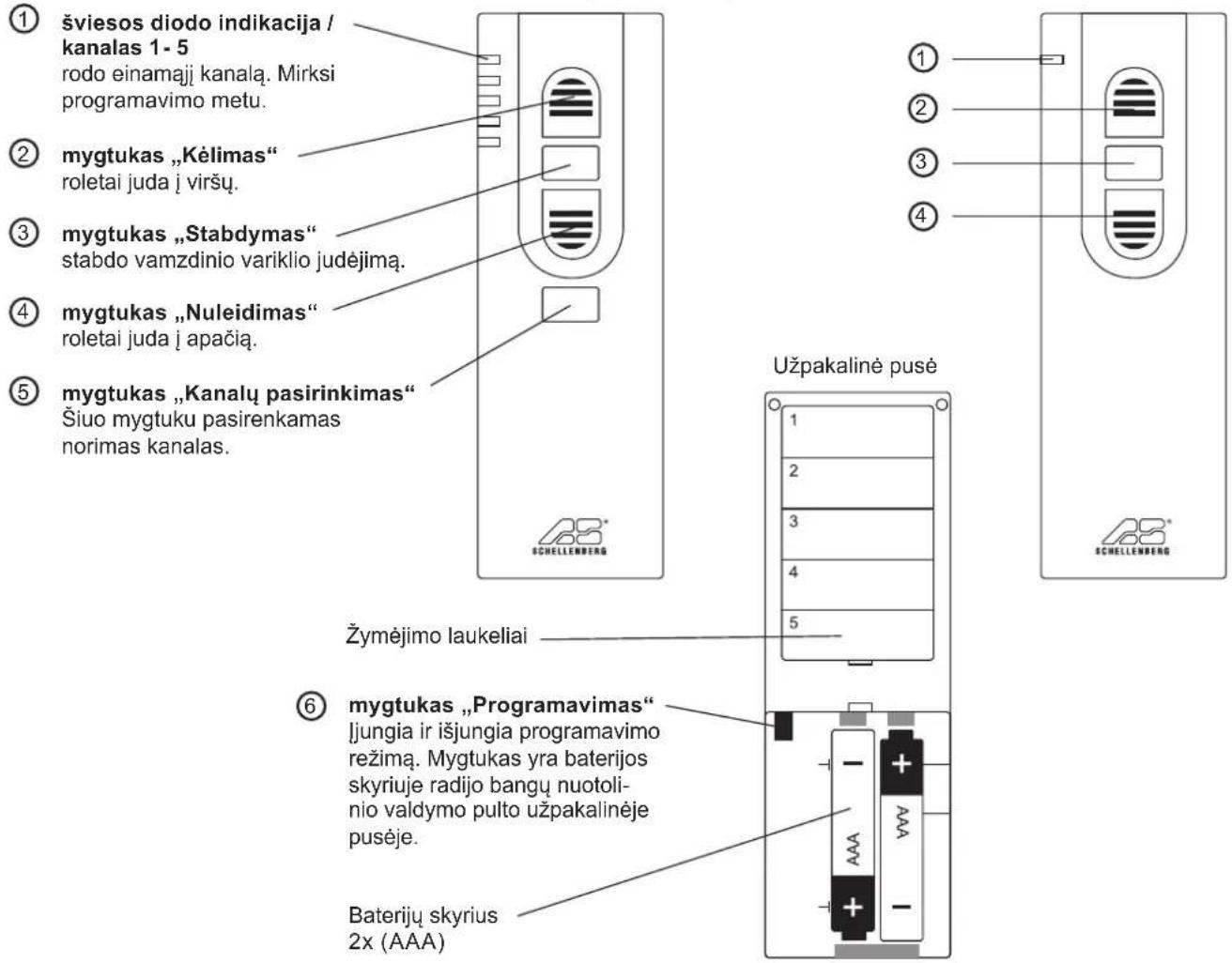

MYGTUKU PAAIŠKINIMAS

5 kanalai 1 kanalai

Priekiné pusé Priekiné pusé

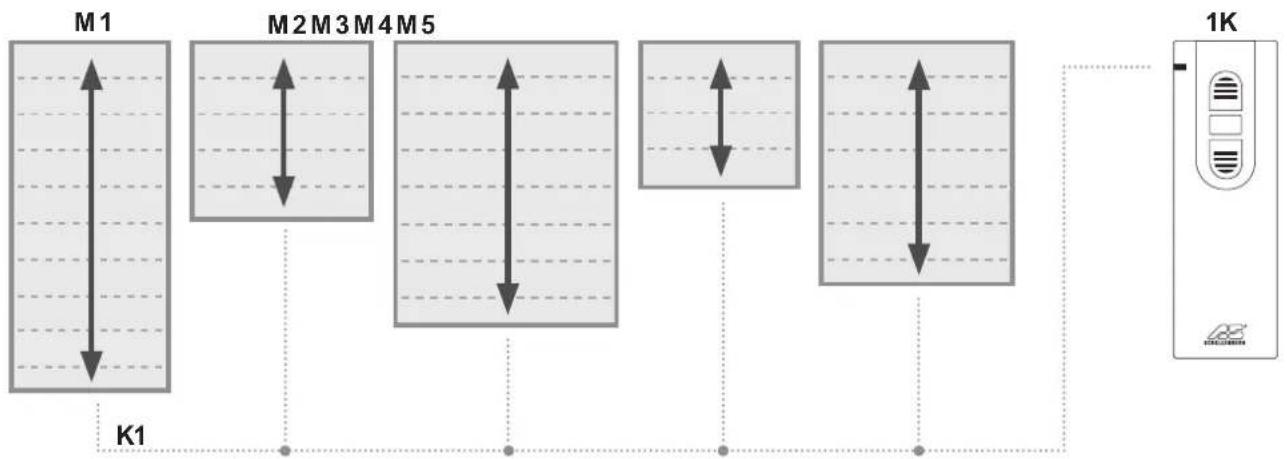

1 kanalai

• vienu kanalu tuo pat metu galima valdyti iki penkių vamzdinių variklių
• paspaudus mygtuką „Kélimas“ visi vamzdiniai varikliai tuo pat metu juda j viršų
• paspaudus mygtuką „Nuleidimas“ visi vamzdiniai varikliai tuo pat metu juda žemyn
  ■ roletų galinės padėtys gali būti nustatomos individualiai

M = vamzdinis variklis

K = Kanalas

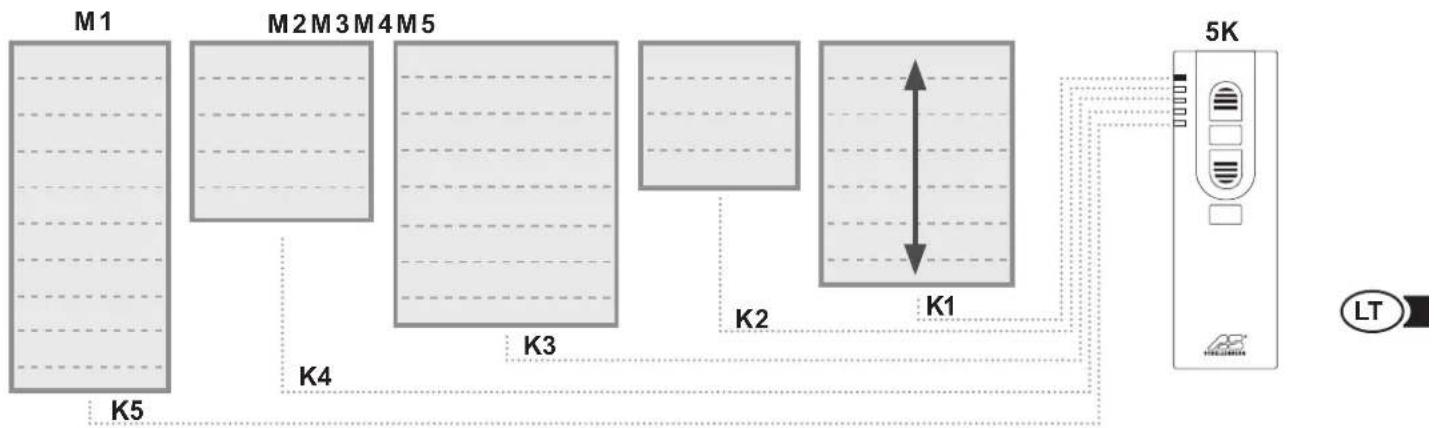

5 kanalai

• vienu kanalu tuo pat metu galima valdyti iki penkių vamzdinių variklių
• paspaudus kanalų pasirinkimo mygtuką galima pasirinkti vamzdiniį varikljį
• paspaudus mygtuką „Kélimas“ atitinkamas vamzdinis variklis juda i viršų
• paspaudus mygtuką „Nuleidimas“ atitinkamas vamzdinis variklis juda žemyn

M = vamzdinis variklis

K = Kanalas

SATURA RĀDĪTĀJS

Elektros jrenginių montavimo, techninės priežiūros, remonto ir kt. darbus turi atlikti tik įgaliotieji elektrikai.

LT Pastaba: Rekomenduojame pirmiausia visiems vamzdiniams varikliams priskirti adresus, po to vykdyti kitus veiksmus.
