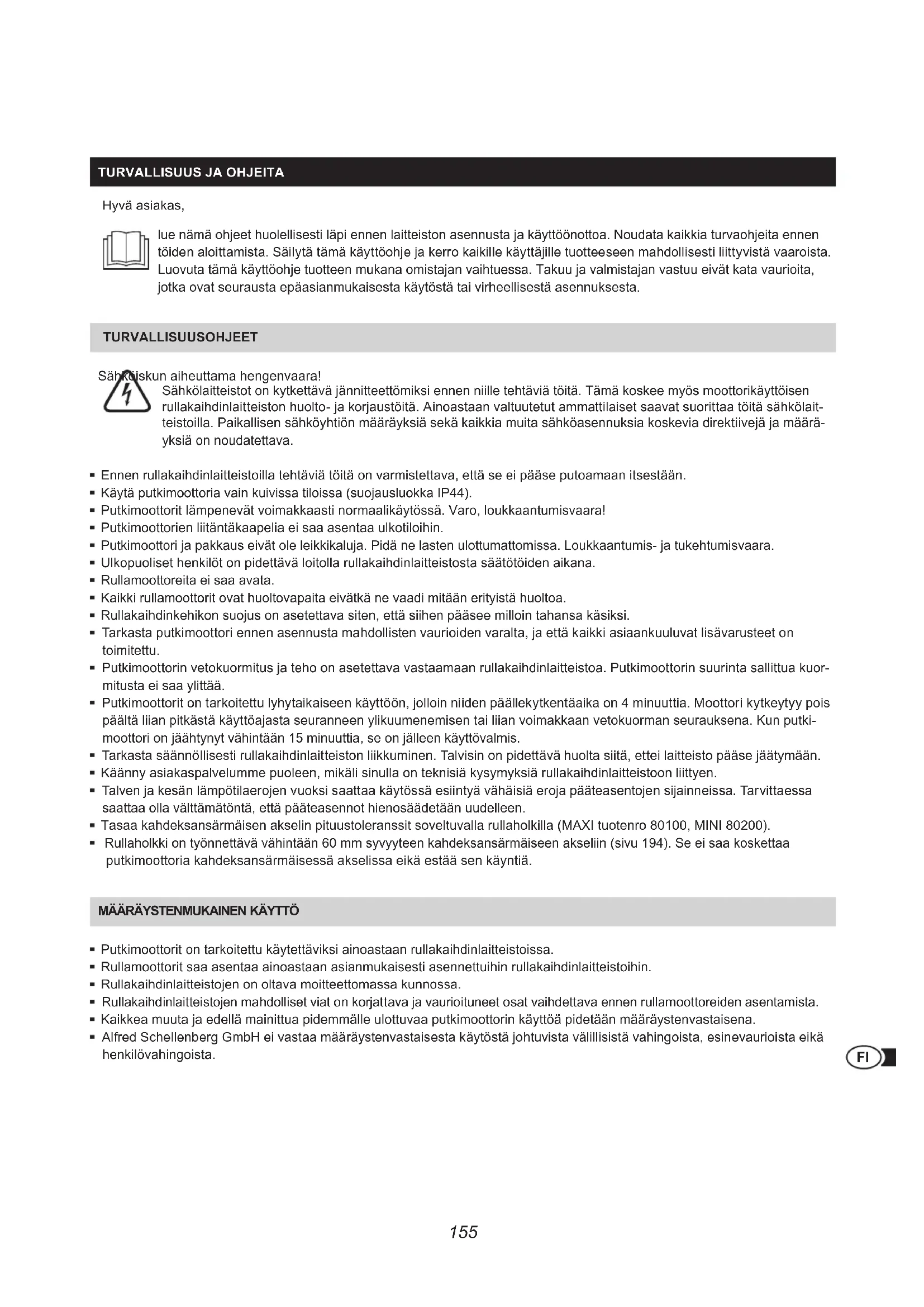

TURVALLISUUS JA OHJEITA

Hyvä asiakas,

lue nämä ohjeet huolellisesti läpi ennen laitteiston asennusta ja käyttöönottoa. Noudata kaikkia turvaohjeita ennen töiden aloittamista. Säilytä tämä käyttöohje ja kerro kaikille käyttäjille tuotteeseen mahdollisesti liittyvistä vaaroista. Luovuta tämä käyttöohje tuotteen mukana omistajan vaihtuessa. Takuu ja valmistajan vastuu eivät kata vaurioita, jotka ovat seurausta epäasianmukaisesta käytöstä tai virheellisestä asennuksesta.

TURVALLISUUSOHJEET

Sähköiskun aiheuttama hengenvaara!

Sähkölaitteistot on kytkettävä jännitteettömiksi ennen niille tehtäviä töitä. Tämä koskee myös moottorikäyttöisen rullakaihdinlaitteiston huolto- ja korjaustöitä. Ainoastaan valtuutetut ammattilaiset saavat suorittaa töitä sähkölaitteistoilla. Paikallisen sähköyhtiön määräyksiä sekä kaikkia muita sähköasennuksia koskevia direktiivejä ja määräyksiä on noudatettava.

• Ennen rullakaihdinlaitteistoilla tehtäviä töitä on varmistettava, että se ei pääse putoamaan itsestään.
• Käytä putkimoottoria vain kuivissa tiloissa (suojausluokka IP44).
• Putkimoottorit lämpenevät voimakkaasti normaalikäytössä. Varo, loukkaantumisvaara!
• Putkimoottorien liitäntäkaapelia ei saa asentaa ulkotiloihin.
• Putkimoottori ja pakkaus eivät ole leikkikaluja. Pidä ne lasten ulottumattomissa. Loukkaantumis- ja tukehtumisvaara.
• Ulkopuoliset henkilöt on pidettävä loitolla rullakaihdinlaitteistosta säätötöiden aikana.
  ■ Rullamoottoreita ei saa avata.
• Kaikki rullamoottorit ovat huoltovapaita eivätkä ne vaadi mitään erityistä huoltoa.
• Rullakaihdinkehikon suojus on asetettava siten, että siihen pääsee milloin tahansa käsiksi.
• Tarkasta putkimoottori ennen asennusta mahdollisten vaurioiden varalta, ja että kaikki asiaankuuluvat lisävarusteet on toimitettu.
• Putkimoottorin vetokuormitus ja teho on asetettava vastaamaan rullakaihdinlaitteistoa. Putkimoottorin suurinta sallittua kuormitusta ei saa ylittää.
• Putkimoottorit on tarkoitettu lyhytaikaiseen käyttöön, jolloin niiden päällekytkentäaika on 4 minuuttia. Moottori kytkeytyy pois päältä liian pitkästä käyttöajasta seuranneen ylikuumenemisen tai liian voimakkaan vetokuorman seurauksena. Kun putkimoottori on jäähtnyt vähintään 15 minuuttia, se on jälleen käyttövalmis.
• Tarkasta säännöllisesti rullakaihdinlaitteiston liikkuminen. Talvisin on pidettävä huolta siitä, ettei laitteisto pääse jäätymään.
• Käänny asiakaspalvelumme puoleen, mikäli sinulla on teknisiä kysymyksiä rullakaihdinlaitteistoon liittyen.
• Talven ja kesän lämpötilaerojen vuoksi saattaa käytössä esiintyä vähäisiä eroja pääteasentojen sijainneissa. Tarvittaessa saattaa olla välttämätöntä, että pääteasennot hienosäädetään uudelleen.
• Tasaa kahdeksansärmäisen akselin pituustoleranssit soveltuvalla rullaholkilla (MAXI tuotenro 80100, MINI 80200).
• Rullaholkki on työnnettävä vähintään 60 mm syvyyteen kahdeksansärmäiseen akseliin (sivu 194). Se ei saa koskettaa putkimoottoria kahdeksansärmäisessä akselissa eikä estää sen käyntiä.

MÄÄRÄYSTENMUKAINEN KÄYTTÖ

• Putkimoottorit on tarkoitettu käytettäviksi ainoastaan rullakaihdinlaitteistoissa.
• Rullamoottorit saa asentaa ainoastaan asianmukaisesti asennettuihin rullakaihdinlaitteistoihin.
• Rullakaihdinlaitteistojen on oltava moitteettomassa kunnossa.
• Rullakaihdinlaitteistojen mahdolliset viat on korjattava ja vaurioituneet osat vaihdettava ennen rullamoottoreiden asentamista.
• Kaikkea muuta ja edellä mainittua pidemmälle ulottuvaa putkimoottorin käyttöä pidetään määräystenvastaisena.
• Alfred Schellenberg GmbH ei vastaa määräystenvastaisesta käytöstä johtuvista välillisistä vahingoista, esinevaurioista eikä henkilövahingoista.

CE- VAKUUTUS JA VAATIMUSTENMUKAISUUS

Putkimoottori (tuotenro 20506/20510/20810/20820/20840/20507/20511/20811) täyttää eurooppalaisten ja kansallisten direktiivien mukaiset vaatimukset. Vaatimustenmukaisuus on todistettu, vastaavat selvitykset ja asiakirjat ovat valmistajan hallussa.

Älä hävitä talousjätteen mukana! Putkimoottorit voidaan kierrättää ja toimittaa kierrätyskeskukseen tai sähköromun keräyspisteeseen.

TAKUUEHDOT

Takaamme, että tuotteissamme ei ole materiaali- tai valmistusvirheitä. Takuu ei kata seuraavista syistä aiheutuneita vaurioita:

• käytöstä johtuva normaali kuluminen
• epäasianmukainen asennus, liittäminen, käyttö tai käsittely
  ■ luonnonvoimat tai muut ulkoiset vaikutukset
• kolmansien osapuolten suorittamat epäasianmukaiset huolto- ja korjaustyöt
• kolmansien osapuolten suorittamat tekniset muutokset

Takuutapauksessa joko korjaamme tuotteen tai vaihdamme sen samanarvoiseen SCHELLENBERG-tuotteeseen. Takuuaika ei pitene tuotteen vaihdon tai korjauksen seurauksena! Takuun hyödyntämisen edellytyksenä on ostotositteen esittäminen. Kun lähetät laitteen meille, liitä siihen ostotositteen kopio sekä kuvaus ilmenneestä viasta.

Takaamme putkimoottorille seuraavan takuuajan ostopäivästä alkaen:

5 vuoden takuu, tuotenrot 20506/20510/20810/20820/20840/20507/20511/20811.

TEKNISET TIEDOT

Tuotenro	20506/20507	20510/20511	20810/20811	20820	20840
Rullakaihdinjärjestelmä Mini	Mini Maxi Maxi	Maxi
∅ kahdeksansärmäinen akseli	40 mm	40 mm	60 mm	60 mm	60 mm
Vääntömomentti	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Maks. päällekytkentäaika	4 minuuttia	4 minuuttia	4 minuuttia	4 minuuttia	4 minuuttia
Muovirullakaihtimen maks. ala	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Vetovoima	15 kg	25 kg	20 kg	34 kg	60 kg
Nimellisteho	98 W	121 W	113 W	161 W	218 W
Pääteasennon säätö Radio Radio Radio Radio
sis. seinälaakerin	1 Comfort-setti	1 Comfort-setti	1 Comfort-setti	1 Comfort-setti	1 Comfort-setti
Takuuaika	5 vuotta	5 vuotta	5 vuotta	5 vuotta	5 vuotta
Maks. asennuspituus	550 mm	550 mm	550 mm	550 mm	550 mm

KAAPELILITÄNTÄ

LISÄVARUSTETUOTE: RULLAKAIHTIMEN RIPUSTUSLAITE

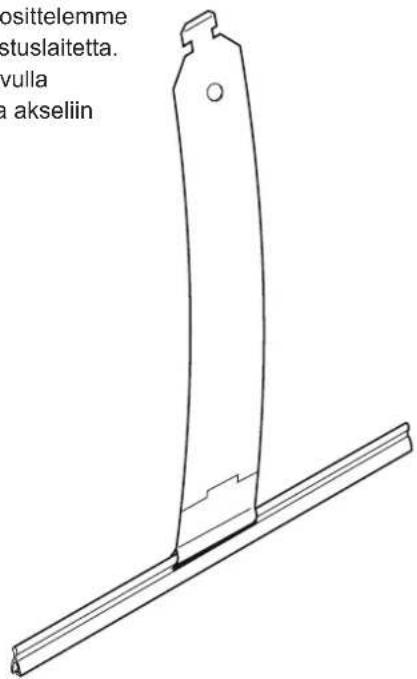

Kilven asentamiseksi akseliin suosittelemme Schellenberg-rullakaihtimen ripustuslaitetta. (Tuotenro 19200 / 19400). Sen avulla rullakaihdinkilpi voidaan ripustaa akseliin helposti ilman ruuveja.

19200

19400

FI

LISÄVARUSTETUOTE: RADIOKÄSILÄHETIN

Rullamoottorin ohjelmointi suoritetaan radiokäsilähettimen (lisävaruste) avulla. Mahdolliset radiokäsilähettimet: 1-kanavainen: 20015/20019/20021/20022 tai 5-kanavainen: 20016/20020/20023/20024.

PAINIKKEIDEN SELITYKSET

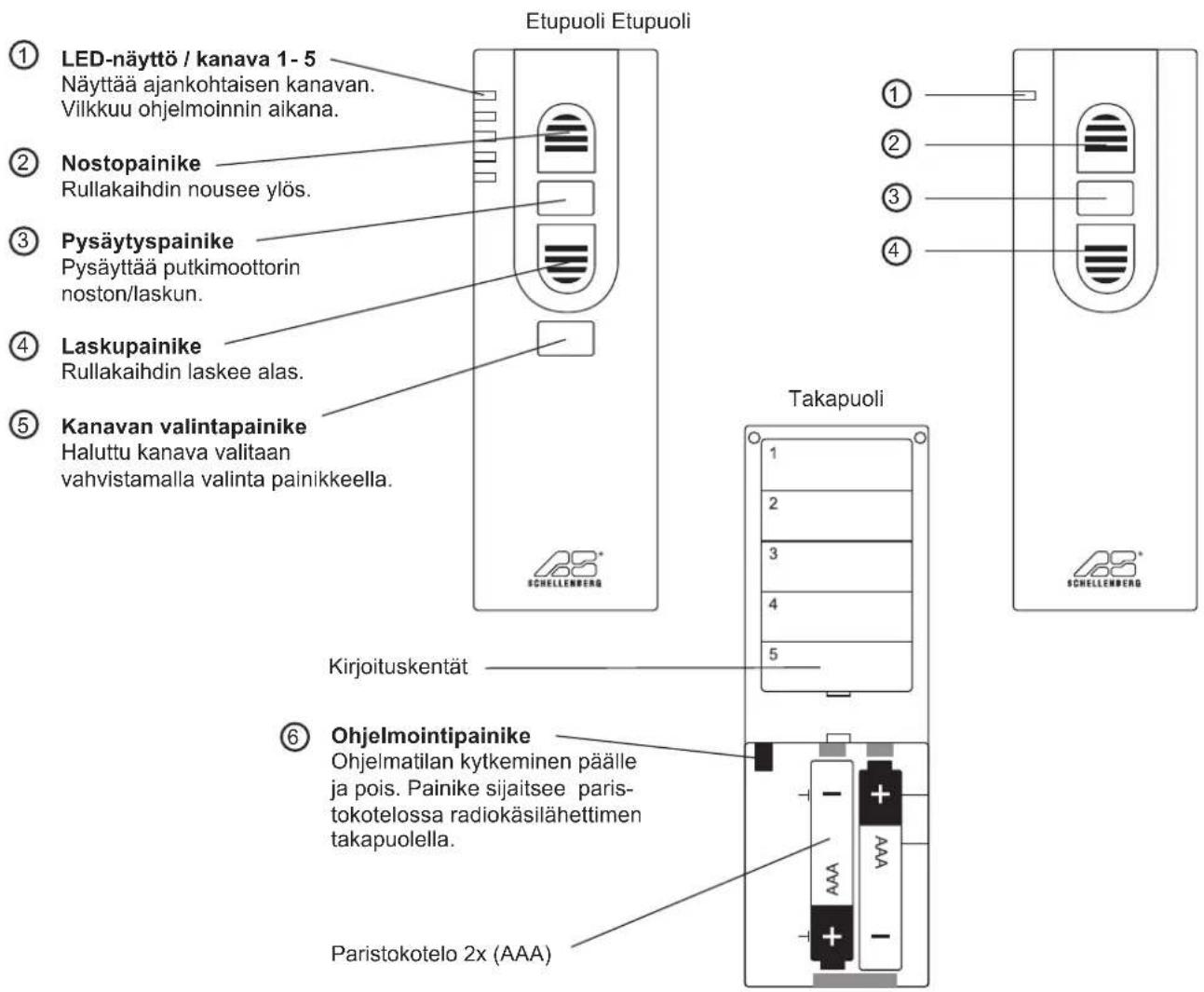

5-kanavainen 1-kanavainen

1-kanavainen

• kanavaa kohden voidaan samanaikaisesti ohjata jopa viittä putkimoottoria
• painettaessa nostopainiketta kaikki putkimoottorit ajavat samanaikaisesti ylös
• painettaessa laskupainiketta kaikki putkimoottorit ajavat samanaikaisesti alas
• rullakaihdinten pääteasennot voidaan asettaa yksilöllisesti

M = putkimoottori

K = kanava

5-kanavainen

• kanavaa kohden voidaan samanaikaisesti ohjata jopa viittä putkimoottoria
  ■ painettaessa kanavan valintapainiketta voidaan valita putkimoottori
• painettaessa nostopainiketta kyseinen putkimoottori ajaa ylös
• painettaessa laskupainiketta kyseinen putkimoottori ajaa alas

M = putkimoottori

K = kanava

TABELA E PËRMBAJTJES

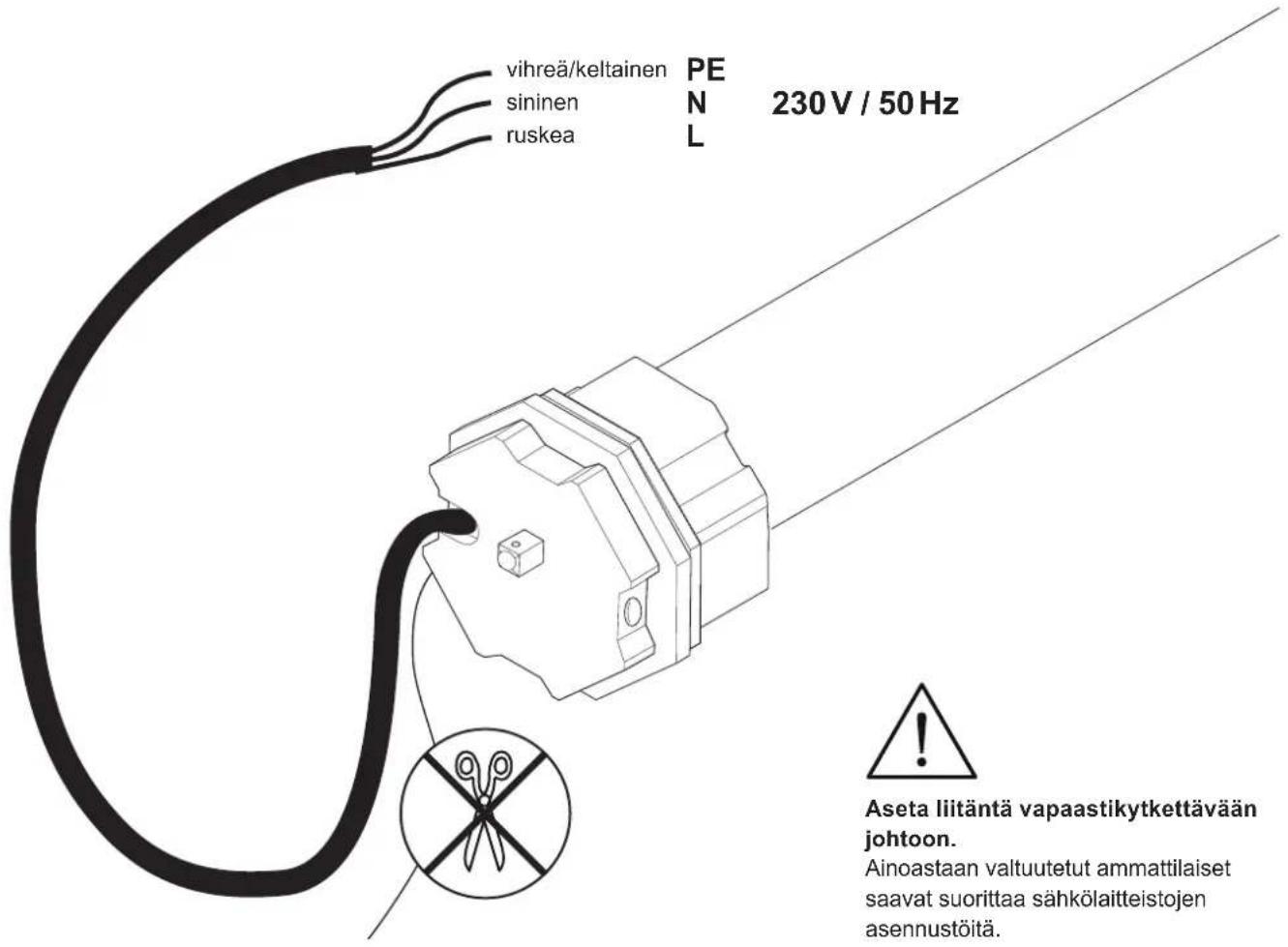

Aseta liitäntä vapaastikytkettävään johtoon.

Ainoastaan valtuutetut ammattilaiset saavat suorittaa sähkölaitteistojen asennustöitä.

FI Ohje: Suosittelemme ensiksi kohdistamaan kaikkiin putkimoottoreihin osoitteen ennen kuin siirrytään seuraaviin vaiheisiin.
