MANUAL DE USUARIO 21240 Schellenberg

Seguridad e indicaciones 41

Datos técnicos 42

Conexión de cable 43

Accesorios para la suspensión para persiana 43

Accesorios para el emisor manual inalámbrico 44

Explicación de teclas 44

Herramientas necesarias 184

Volumen de suministro 184

A Montaje 185
B Asignar direcciones al motor tubular 197
C Programación de los motores tubulares mediante el emisor manual inalámbrico 200
D Iniciar modo de programación 201
E Acoplar emisor manual inalámbrico con motor tubular 201
F Comprobar sentido de giro del motor tubular 203
G Modificar sentido de giro del motor tubular 204
H Ajustar posición final superior 205
I Ajustar posición final inferior 206
J Finalizar modo de programación 207
K Marcha de prueba 207
L Programar otros motores tubulares 208

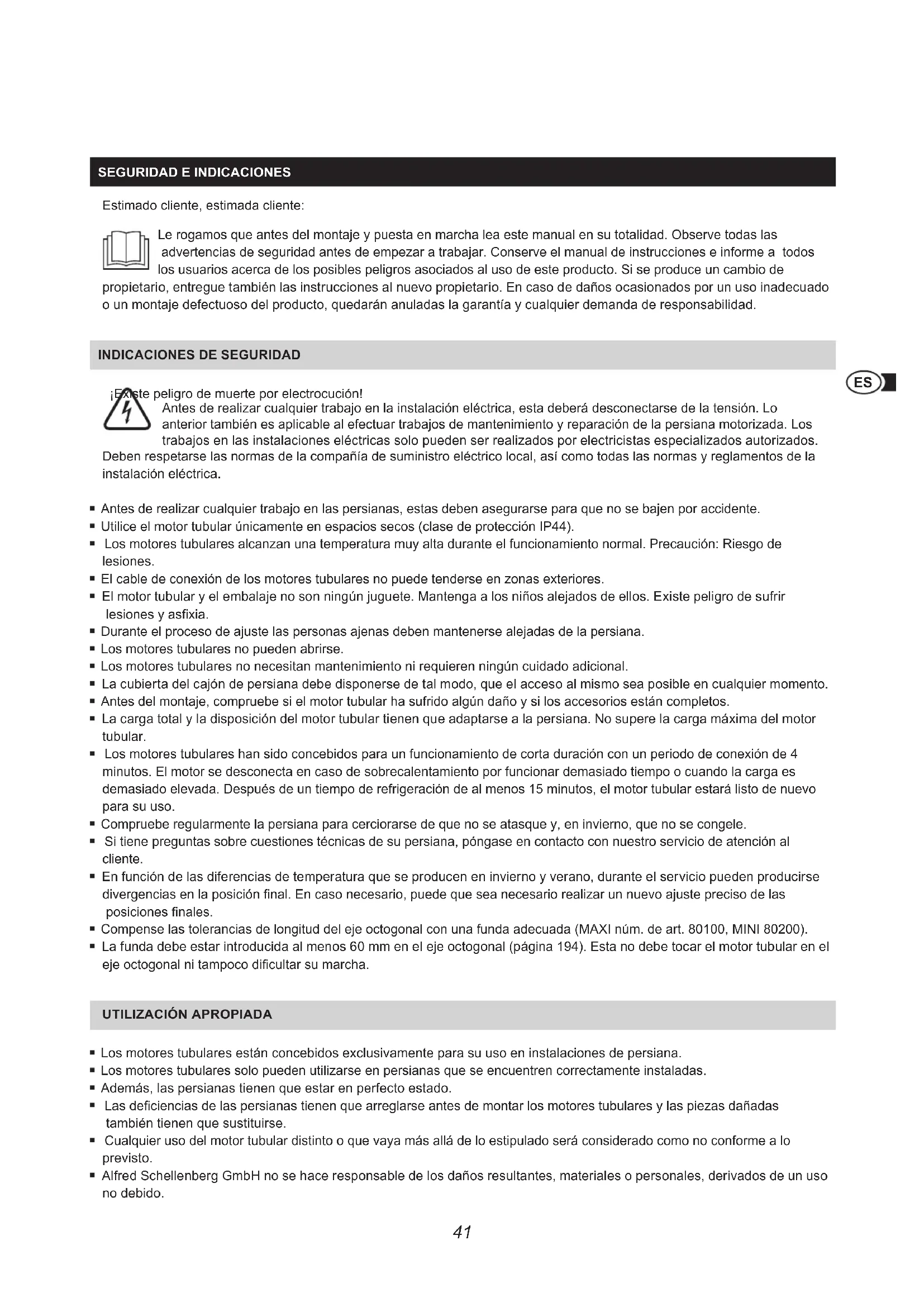

SEGURIDAD E INDICACIONES

Estimado cliente, estimada cliente:

Le rogamos que antes del montaje y puesta en marcha lea este manual en su totalidad. Observe todas las advertencias de seguridad antes de empezar a trabajar. Conserve el manual de instrucciones e informe a todos los usuarios acerca de los posibles peligros asociados al uso de este producto. Si se produce un cambio de propietario, entregue también las instrucciones al nuevo propietario. En caso de daños ocasionados por un uso inadecuado o un montaje defectuoso del producto, quedarán anuladas la garantía y cualquier demanda de responsabilidad.

INDICACIONES DE SEGURIDAD

¡Existe peligro de muerte por electrocución!

Antes de realizar cualquier trabajo en la instalación eléctrica, esta deberá desconectarse de la tensión. Lo anterior también es aplicable al efectuar trabajos de mantenimiento y reparación de la persiana motorizada. Los trabajos en las instalaciones eléctricas solo pueden ser realizados por electricistas especializados autorizados. Deben respetarse las normas de la compañía de suministro eléctrico local, así como todas las normas y reglamentos de la instalación eléctrica.

• Antes de realizar cualquier trabajo en las persianas, estas deben asegurarse para que no se bajen por accidente.
• Utilice el motor tubular únicamente en espacios secos (clase de protección IP44).
• Los motores tubulares alcanzan una temperatura muy alta durante el funcionamiento normal. Precaución: Riesgo de lesiones.
• El cable de conexión de los motores tubulares no puede tenderse en zonas exteriores.
• El motor tubular y el embalaje no son ningún juguete. Mantenga a los niños alejados de ellos. Existe peligro de sufrir lesiones y asfixia.
• Durante el proceso de ajuste las personas ajenas deben mantenerse alejadas de la persiana.
• Los motores tubulares no pueden abrirse.
• Los motores tubulares no necesitan mantenimiento ni requieren ningún cuidado adicional.
• La cubierta del cajón de persiana debe disponerse de tal modo, que el acceso al mismo sea posible en cualquier momento.
• Antes del montaje, compruebe si el motor tubular ha sufrido algún daño y si los accesorios están completos.
• La carga total y la disposición del motor tubular tienen que adaptarse a la persiana. No supere la carga máxima del motor tubular.
• Los motores tubulares han sido concebidos para un funcionamiento de corta duración con un periodo de conexión de 4 minutos. El motor se desconecta en caso de sobrecalentamiento por funcionar demasiado tiempo o cuando la carga es demasiado elevada. Después de un tiempo de refrigeración de al menos 15 minutos, el motor tubular estará listo de nuevo para su uso.
• Compruebe regularmente la persiana para cerciorarse de que no se atasque y, en invierno, que no se congele.
• Si tiene preguntas sobre cuestiones técnicas de su persiana, póngase en contacto con nuestro servicio de atención al cliente.
• En función de las diferencias de temperatura que se producen en invierno y verano, durante el servicio pueden producirse divergencias en la posición final. En caso necesario, puede que sea necesario realizar un nuevo ajuste preciso de las posiciones finales.
• Compense las tolerancias de longitud del eje octogonal con una funda adecuada (MAXI núm. de art. 80100, MINI 80200).
• La funda debe estar introducida al menos 60 mm en el eje octogonal (página 194). Esta no debe tocar el motor tubular en el eje octogonal ni tampoco dificultar su marcha.

UTILIZACIÓN APROPIADA

• Los motores tubulares están concebidos exclusivamente para su uso en instalaciones de persiana.
• Los motores tubulares solo pueden utilizarse en persianas que se encuentren correctamente instaladas.
• Además, las persianas tienen que estar en perfecto estado.
• Las deficiencias de las persianas tienen que arreglarse antes de montar los motores tubulares y las piezas dañadas también tienen que sustituirse.
• Cualquier uso del motor tubular distinto o que vaya más allá de lo estipulado será considerado como no conforme a lo previsto.
• Alfred Schellenberg GmbH no se hace responsable de los daños resultantes, materiales o personales, derivados de un uso no debido.

DECLARACIÓN CE Y CONFORMIDAD

El motor tubular (núm. de art. 20506/20510/20810/20820/20840/20507/20511/20811) cumple con los requisitos vigentes de las directivas europeas y nacionales. Asimismo se ha comprobado la conformidad y las declaraciones y documentos correspondientes están en posesión del fabricante.

¡No deposite el producto en la basura doméstica! Los motores tubulares son reciclables y pueden entregarse en una instalación de reciclaje o un punto de recogida de residuos eléctricos domésticos.

CONDICIONES DE GARANTÍA

Garantizamos que nuestros productos están libres de fallos de material y de fabricación. Quedan excluidos de la garantía los daños que han sido ocasionados por:

■ el desgaste normal debido al uso
- el montaje, conexión, manejo o tratamiento inadecuados
- fuerza mayor u otras circunstancias externas
- el mantenimiento y reparación inadecuados realizados por terceros
- las modificaciones técnicas realizadas por terceros

En caso de garantía, a nuestra elección, procederemos a reparar el producto o a sustituirlo por otro producto SCHELLENBERG del mismo valor. ¡El periodo de garantía no se prolonga por la sustitución o la reparación del aparato! La condición previa para la toma en consideración de la garantía es la presentación del comprobante de compra.

Al remitirnos el aparato, le rogamos adjunte siempre una copia del comprobante de compra y una descripción del defecto producido.

Garantizamos la calidad de nuestro motor tubular durante el periodo de garantía siguiente, a contar a partir de la fecha de compra: 5 años de garantía, núm. de art. 20506/20510/20810/20820/20840/20507/20511/20811.

DATOS TÉCNICOS

Núm. de art.	20506/20507	20510/20511	20810/20811	20820	20840
Sistema de persianas Mini Mini Maxi Maxi Maxi
∅ eje octogonal	40 mm	40 mm	60 mm	60 mm	60 mm
Par	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Máx. tiempo de conexión	4 minutos	4 minutos	4 minutos	4 minutos	4 minutos
Máx. superficie de la persiana de plástico	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Fuerza de tracción	15 kg	25 kg	20 kg	34 kg	60 kg
Potencia nominal	98 vatios	121 vatios	113 vatios	161 vatios	218 vatios
Ajuste de la posición final	Radio	Radio	Radio	Radio	Radio
incl. cojinete para muro	1 juego confort	1 juego confort	1 juego confort	1 juego confort	1 juego confort
Tiempo de garantía	5 años	5 años	5 años	5 años	5 años
Máx. longitud de montaje	550 mm	550 mm	550 mm	550 mm	550 mm

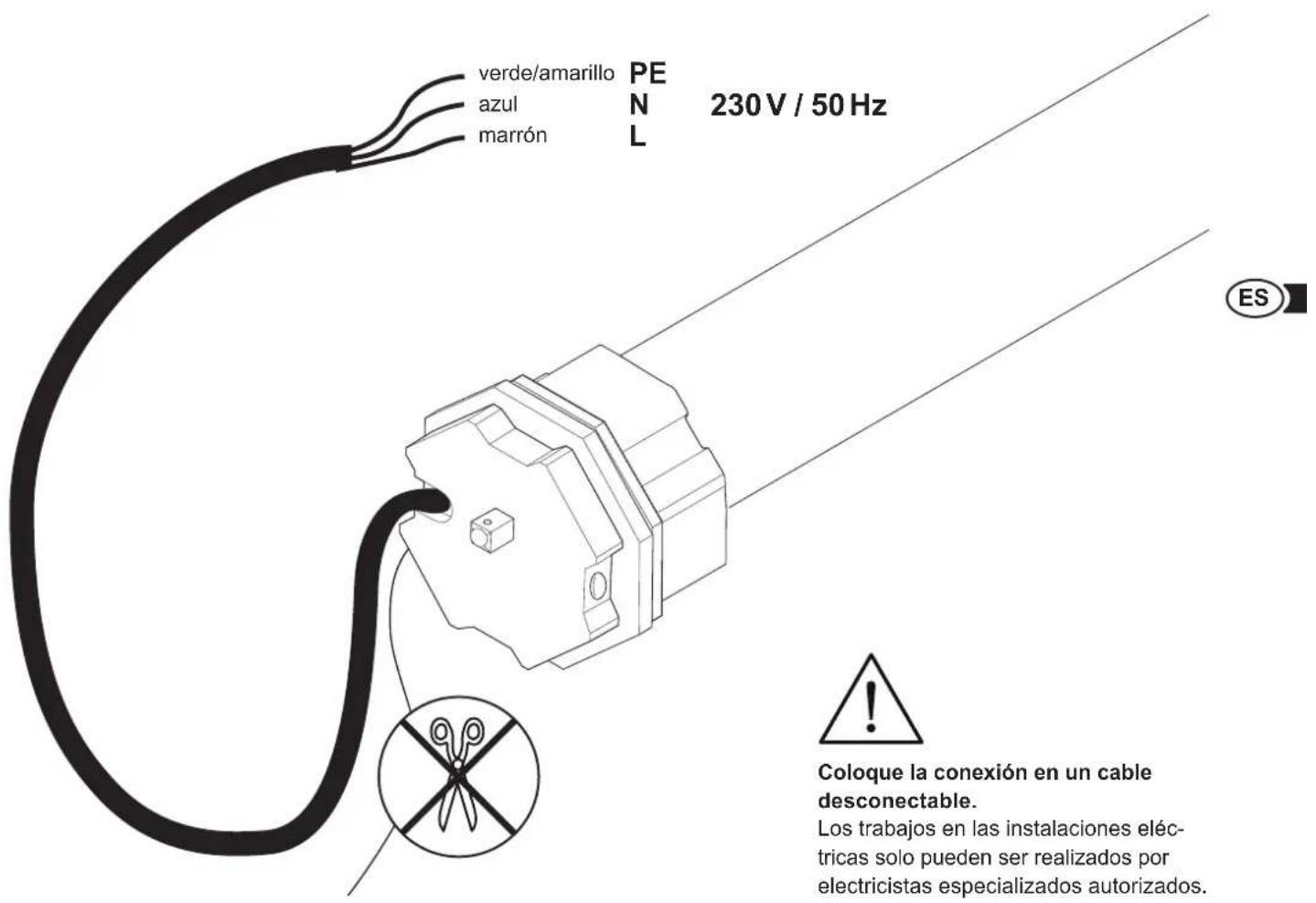

CONEXIÓN DE CABLE

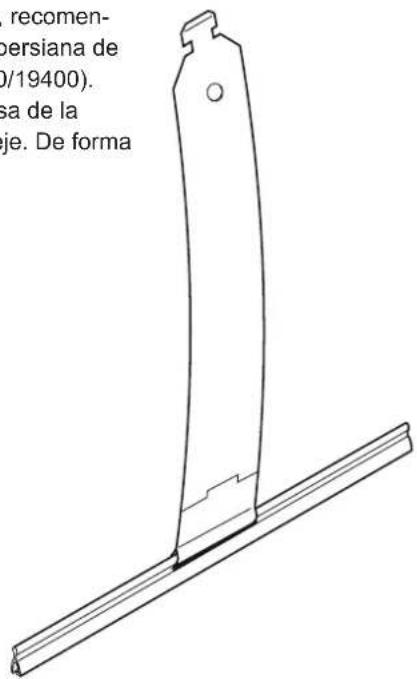

ACCESORIOS: SUSPENSIÓN PARA PERSIANA

Para montar la carcasa en el eje, recomendamos usar la suspensión para persiana de Schellenberg (núm. de art. 19200/19400). Esta permite suspender la carcasa de la persiana de forma segura en el eje. De forma sencilla y sin atornillamientos.

19200

19400

ACCESORIOS: EMISOR MANUAL INALÁMBRICO

La programación del motor tubular se realiza con ayuda del emisor manual inalámbrico (accesorios). Posibles emisores manuales inalámbricos: 1 canal: 20015/20019/20021/20022 o 5 canales: 20016/20020/20023/20024.

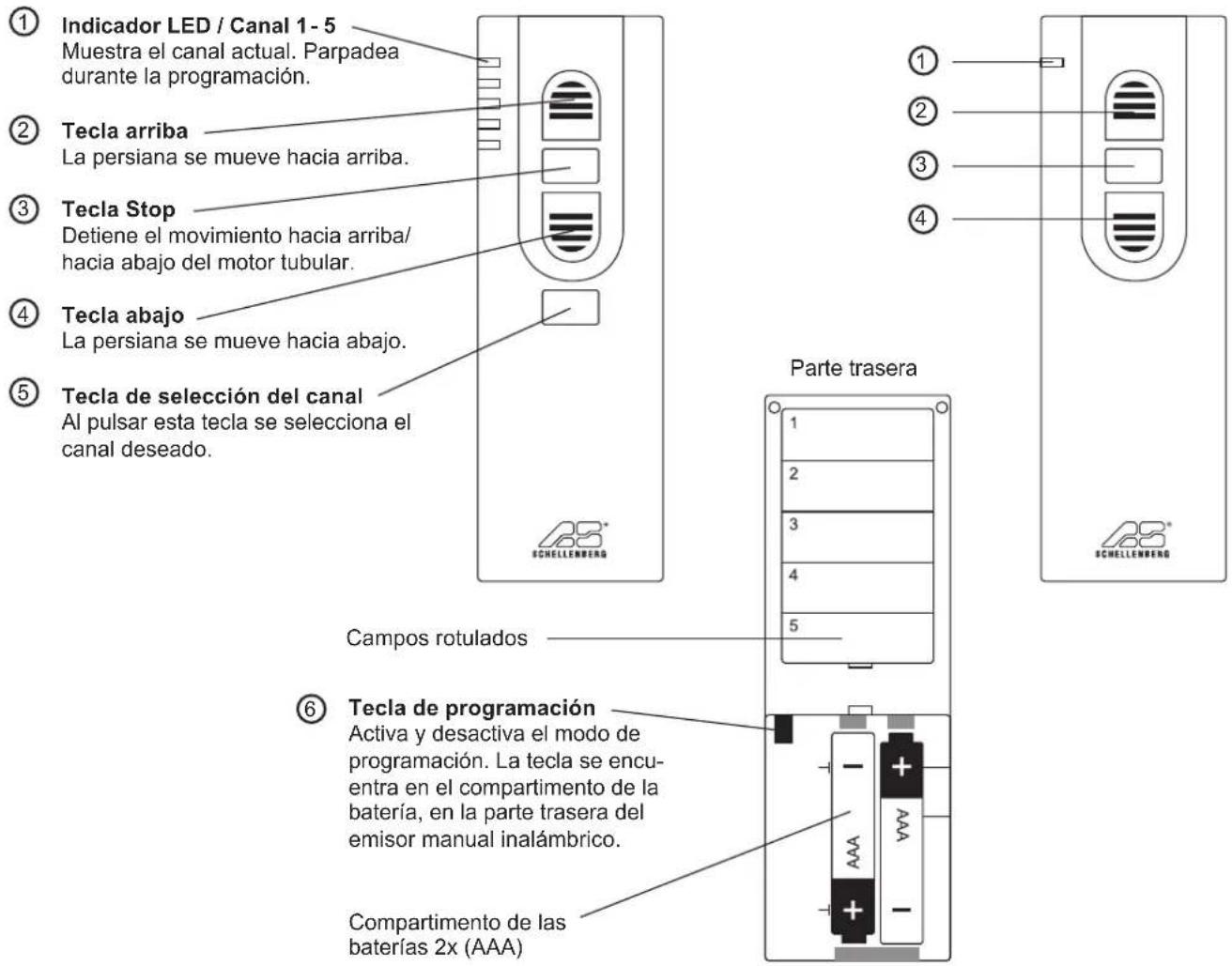

EXPLICACIÓN DE TECLAS

5 canales 1 canal

Parte delantera Parte delantera

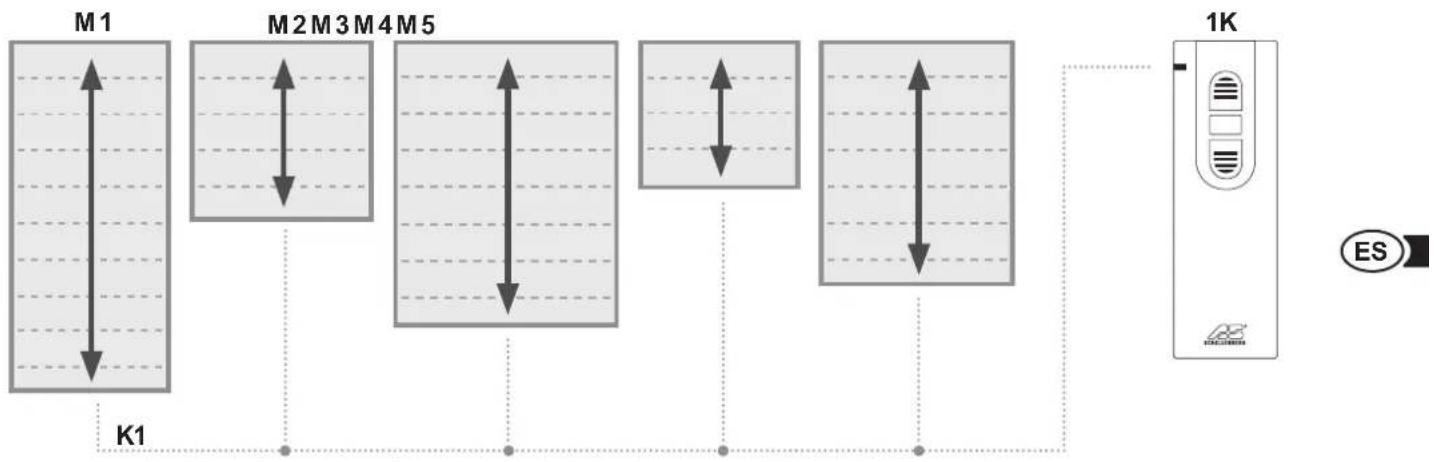

1 canal

• en función del canal, es posible controlar hasta cinco motores tubulares al mismo tiempo
• si se pulsa la tecla arriba todos los motores tubulares se mueven simultáneamente hacia arriba
• si se pulsa la tecla abajo todos los motores tubulares se mueven simultáneamente hacia abajo
• las posiciones finales de las persianas pueden ajustarse de forma individual

M = Motor tubular

K = Canal

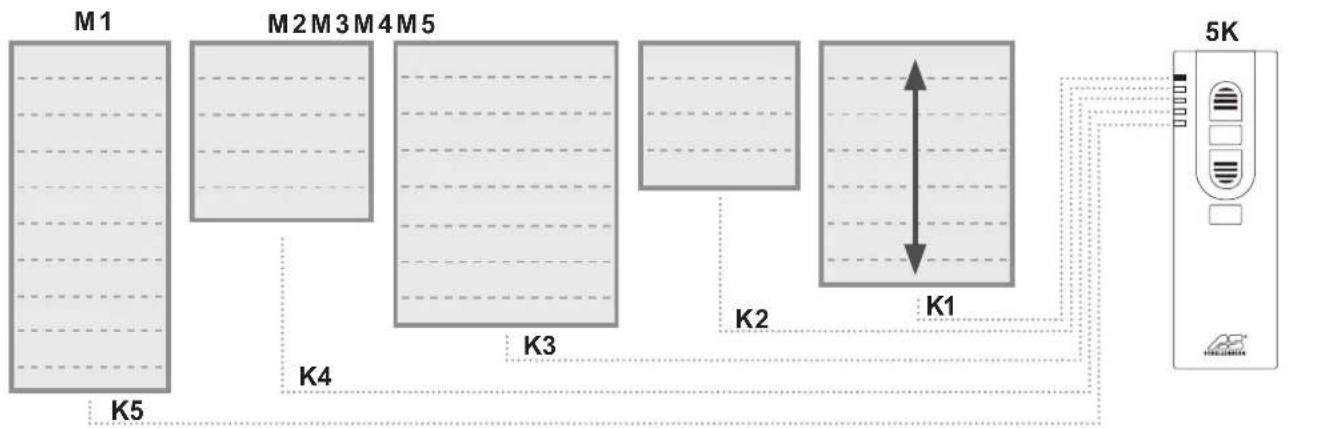

5 canales

■ en función del canal, es posible controlar hasta cinco motores tubulares al mismo tiempo
- al pulsar la tecla de selección de canal puede seleccionarse entre los motores tubulares
- si se pulsa la tecla arriba el motor tubular correspondiente se mueve hacia arriba
- si se pulsa la tecla abajo el motor tubular correspondiente se mueve hacia abajo

M = Motor tubular

K = Canal

ÍNDICE

Existe perigo de vida devido a choque eléctrico!

Accesorii cleme de prindere 85

Coloque la conexión en un cable desconectable.

Los trabajos en las instalaciones eléctricas solo pueden ser realizados por electricistas especializados autorizados.

ES Nota: Antes de continuar con los siguientes pasos, recomendamos asignar las direcciones correspondientes a todos los motores tubulares.
