NÁVOD NA OBSLUHU 21240 Schellenberg

Bezpečnosť a pokyny 59

Technické údaje 60

Káblové pripojenie 61

Príslušenstvo záves roliet 61

Príslušenstvo rádiový ručný vysielač 62

Potrebné náradie 184

Rozsah dodávky 184

A Montáž 185
B Pridelenie adries rúrkového motora 197
C Programovanie rúrkových motorov pomocou rádiového ručného vysielača 200
D Spustenie programovacieho režimu 201
E Spojenie rádiového ručného vysielača s rúrkovým motorom 201
F Kontrola smeru otáčania rúrkového motora 203
G Zmena smeru otáčania rúrkového motora 204
H Nastavenie koncovej polohy hore 205
I Nastavenie koncovej polohy dole 206
J Ukončenie programovacieho režimu 207
K Testovací chod 207
L Načítanie dálších rúrkových motorov 208

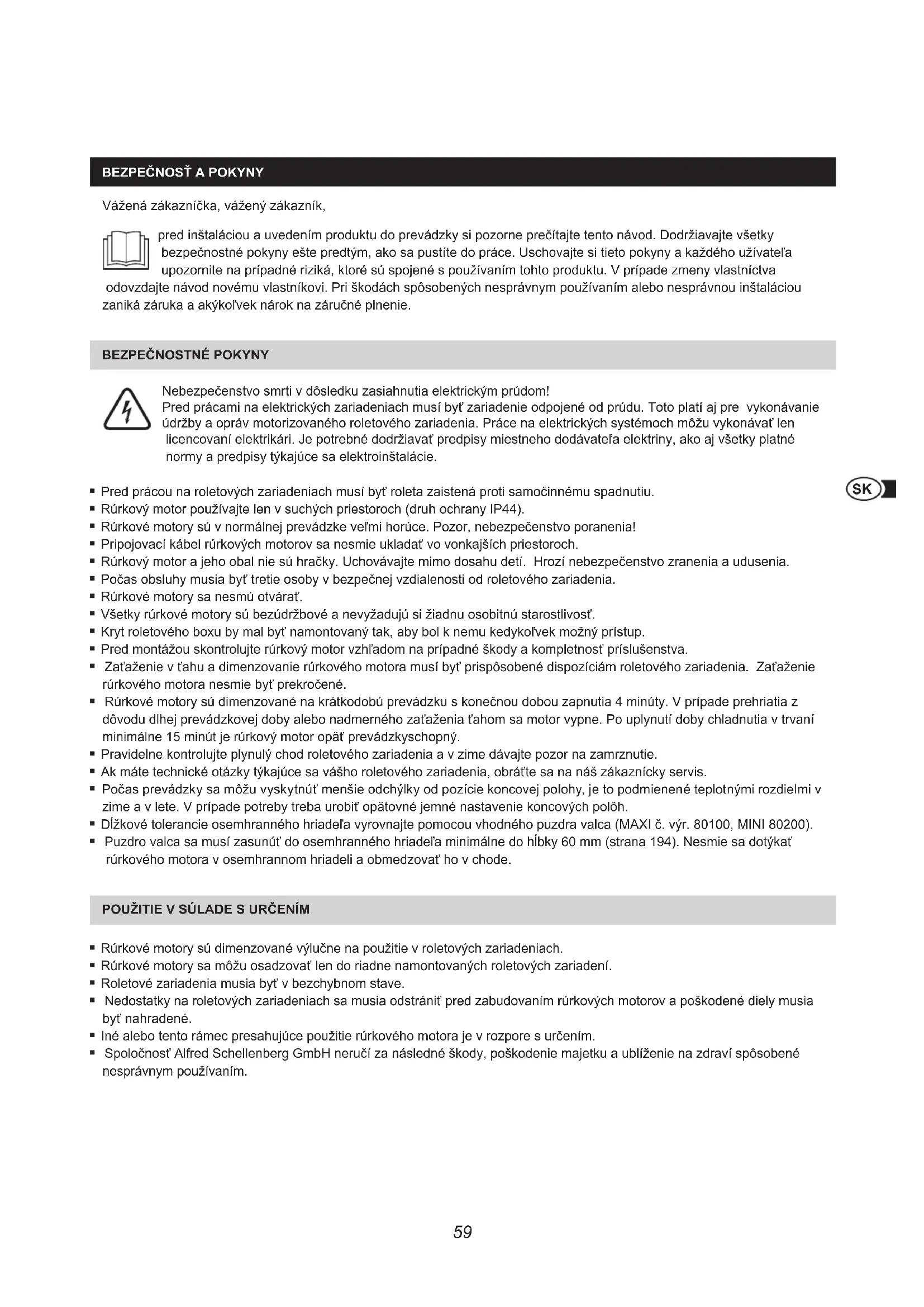

BEZPEČNOST A POKYNY

pred inštaláciou a uvedením produktu do prevádzky si pozorne prečítajte tento návod. Dodržiavajte všetky bezpečnostné pokyny ešte predtým, ako sa pustíte do práce. Uschovajte si tieto pokyny a každého užívateľa upozornite na prípadné riziká, ktoré sú spojené s používaním tohto produktu. V prípade zmeny vlastníctva odovzdajte návod novému vlastníkovi. Pri škodách spôsobených nesprávnym používaním alebo nesprávnou inštaláciou zaniká záruka a akýkoľvek nárok na záručné plnenie.

BEZPEČNOSTNÉ POKYNY

Nebezpečenstvo smrti v dôsledku zasiahnutia elektrickým prúdom!

Pred prácami na elektrických zariadeniach musí byť zariadenie odpojené od prúdu. Toto platí aj pre vykonávanie údržby a opráv motorizovaného roletového zariadenia. Práce na elektrických systémoch môžu vykonávať len licencovaní elektrikári. Je potrebné dodržiavať predpisy miestneho dodávatel’a elektriny, ako aj všetky platné normy a predpisy týkajúce sa elektroinštalácie.

• Pred prácou na roletových zariadeniach musí byť roleta zaistená proti samočinnému spadnutiu.
• Rúrkový motor používajte len v suchých priestoroch (druh ochrany IP44).
• Rúrkové motory sú v normálnej prevádzke veľmi horúce. Pozor, nebezpečenstvo poranenia!
• Pripojovací kábel rúrkových motorov sa nesmie ukladat' vo vonkajších priestoroch.
  ■ Rúrkový motor a jeho obal nie sú hračky. Uchovávajte mimo dosahu detí. Hrozí nebezpečenstvo zranenia a udusenia.
• Počas obsluhy musia byť tretie osoby v bezpečnej vzdialenosti od roletového zariadenia.
  ■ Rúrkové motory sa nesmú otvárat'.
• Všetky rúrkové motory sú bezúdržbové a nevyžadujú si žiadnu osobitnú starostlivost'.
• Kryt roletového boxu by mal byť namontovaný tak, aby bol k nemu kedykol'vek možný prístup.
• Pred montážou skontrolujte rúrkový motor vzhľadom na prípadné škody a kompletnosť príslušenstva.
• Zat'aženie v t'ahu a dimenzovanie rúrkového motora musí byt' prispôsobené dispozíciám roletového zariadenia. Zat'aženie rúrkového motora nesmie byt' prekročené.
• Rúrkové motory sú dimenzované na krátkodobú prevádzku s konečnou dobou zapnutia 4 minúty. V prípade prehriatia z dôvodu dlhej prevádzkovej doby alebo nadmerného zaťaženia t'ahom sa motor vypne. Po uplynutí doby chladnutia v trvaní minimálne 15 minút je rúrkový motor opát' prevádzkyschopný.
• Pravidelne kontrolujte plynulý chod roletového zariadenia a v zime dávajte pozor na zamrznutie.
• Ak máte technické otázky týkajúce sa vášho roletového zariadenia, obrátte sa na náš zákaznícky servis.
• Počas prevádzky sa môžu vyskytnúť menšie odchýlky od pozície koncovej polohy, je to podmienené teplotnými rozdielmi v zime a v lete. V prípade potreby treba urobit' opätovné jemné nastavenie koncových polôh.
• Dížkové tolerancie osemhranného hriadeľa vyrovnajte pomocou vhodného puzdra valca (MAXI č. výr. 80100, MINI 80200).
• Puzdro valca sa musí zasunúť do osemhranného hriadeľa minimálne do híbky 60 mm (strana 194). Nesmie sa dotýkat’ rúrkového motora v osemhrannom hriadeli a obmedzovat’ ho v chode.

POUŽITIE V SÚLADE S URČENÍM

• Rúrkové motory sú dimenzované výlučne na použitie v roletových zariadeniach.
• Rúrkové motory sa môžu osadzovať len do riadne namontovaných roletových zariadení.
• Roletové zariadenia musia byt' v bezchybnom stave.
• Nedostatky na roletových zariadeniach sa musia odstránit' pred zabudovaním rúrkových motorov a poškodené diely musia byt' nahradené.
• Iné alebo tento rámec presahujúce použitie rúrkového motora je v rozpore s určením.
• Spoločnosť Alfred Schellenberg GmbH neručí za následné škody, poškodenie majetku a ublíženie na zdraví spôsobené nesprávnym používaním.

VYHLÁSENIE CE A ZHODA

Rúrkový motor (č. výr. 20506/20510/20810/20820/20840/20507/20511/20811) spíňa platné požiadavky európskych a národných smerníc. Zhoda bola dokázaná, príslušné vyhlásenia a podklady sú uložené u výrobcu.

Nelikvidujte s domovým odpadom! Rúrkové motory sú recyklovateľné a môžu byť odovzdané na recyklačnom dvore alebo na zbernom mieste pre elektrický domový odpad.

GARANČNÁ PODMIENKA

Zaručujeme, že naše výrobky nemajú materiálne a výrobné chyby. Zo záruky sú vyňaté poškodenia, ktoré sú spôsobené:

• bežným opotrebovaním spôsobeným používaním
• neodbornou montážou, pripojením, obsluhou alebo zaobchádzaním
• vyššou mocou alebo inými vonkajšími vplyvmi
• neodbornou údržbou alebo opravou uskutočnenou tret'ou stranou
• technickými zmenami realizovanými tret'ou stranou

V prípade reklamácie sa rozhodneme, či produkt opravíme alebo vymeníme za rovnocenný produkt značky SCHELLENBERG. Záručná doba sa po výmene alebo oprave prístroja nepredlžuje! Predpokladom uplatnenia záruky je doklad o kúpe. Pri vrátení výrobku priložte kópiu dokladu spolu s opisom chyby.

Na náš rúrkový motor sa vzt'ahuje nasledujúca záručná doba od dátumu zakúpenia: 5-ročná záruka, č. výr. 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNICKÉ ÚDAJE

Č. výr.	20506/20507	20510/20511	20810/20811	20820	20840
Roletový systém Mini Mini Maxi Maxi Maxi
∅ osemhranný hriadel'	40 mm	40 mm	60 mm	60 mm	60 mm
Krútiaci moment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. spínacia doba	4 minúty	4 minúty	4 minúty	4 minúty	4 minúty
max. plocha plastových roliet	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Tažná sila	15 kg	25 kg	20 kg	34 kg	60 kg
Menovitý výkon	98 W	121 W	113 W	161 W	218 W
Nastavenie koncovej polohy	Rádio Rádio Rádio Rádio Rádio
vrát. stenového ložiska	1 súpravaComfort	1 súpravaComfort	1 súpravaComfort	1 súpravaComfort	1 súpravaComfort
Záručná doba	5 rokov	5 rokov	5 rokov	5 rokov	5 rokov
max. čistá dĺžka	550 mm	550 mm	550 mm	550 mm	550 mm

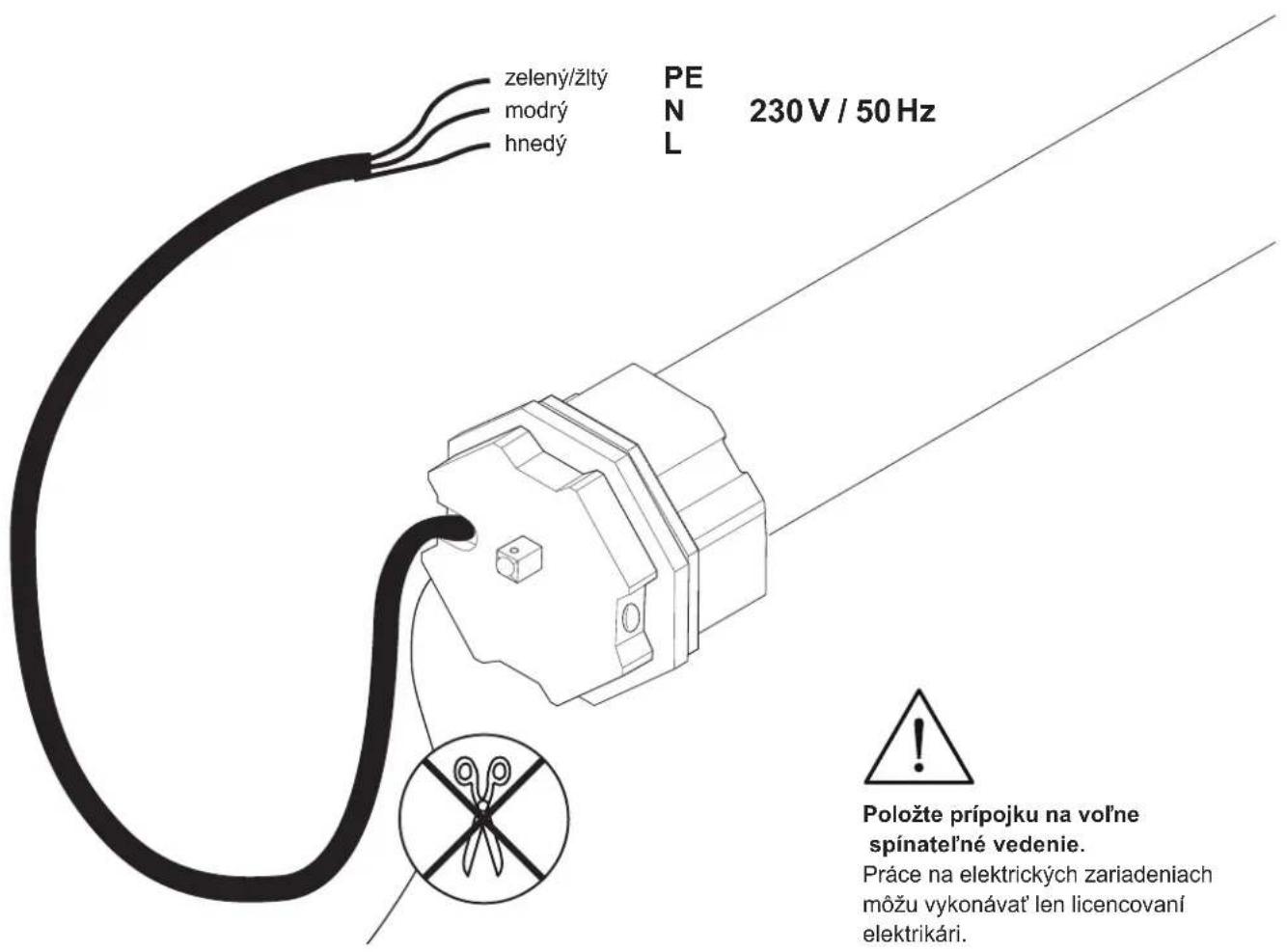

KÁBLOVÉ PRIPOJENIE

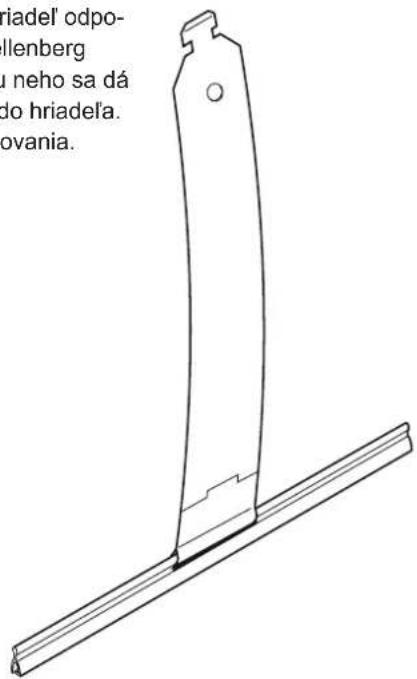

PRÍSLUŠENSTVO: ZÁVES ROLIET

Pre namontovanie panciera na hriadel' odporúčame záves roliet značky Schellenberg (č. výr. 19200 / 19400). Pomocou neho sa dá pancier rolety bezpečne zavesit' do hriadeľa. Celkom jednoducho a bez skrutkovania.

19200

19400

PRÍSLUŠENSTVO: RÁDIOVÝ RUČNÝ VYSIELAČ

Programovanie rúrkového motora sa uskutočňuje pomocou rádiového ručného vysielača (príslušenstvo). Možné rádiové ručné vysielače: 1-kanálový: 20015/20019/20021/20022 alebo 5-kanálový: 20016/20020/20023/20024.

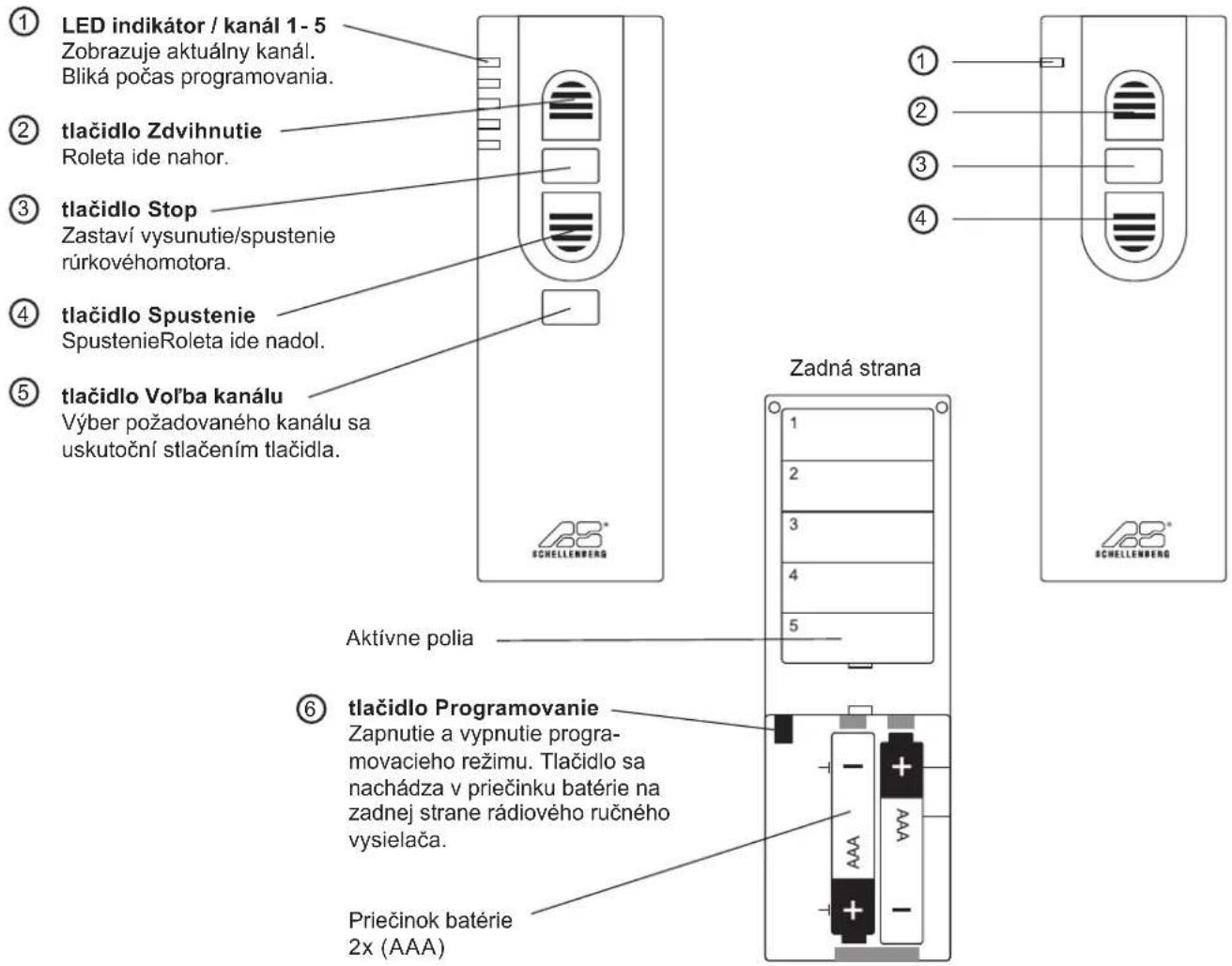

VYSVETLIVKY K TLAČIDLÁM

5 kanál 1 kanál

Predná strana Predná strana

1 kanál
        M1
        M2
        M3
        M4
        M5
    end
    subgraph Module_2
        M1
        M2
        M3
        M4
        M5
    end
    subgraph Module_3
        M1
        M2
        M3
        M4
        M5
    end
    subgraph Module_4
        M1
        M2
        M3
        M4
        M5
    end
    subgraph Module_5
        M1
        M2
        M3
        M4
        M5
    end
    K1 -.-> M1
    K1 -.-> M2
    K1 -.-> M3
    K1 -.-> M4
    K1 -.-> M5

• v závislosti od kanálu je možné riadit' až pät' rúrkových motorov súčasne
• stlačením tlačidla Zdvihnutie pôjdu všetky rúrkové motory nahor v rovnakom čase
• stlačením tlačidla Spustenie pôjdu všetky rúrkové motory nadol v rovnakom čase
• koncové polohy sa dajú na roletách nastavit' individuálne

M = rúrkový motor

K = kanál

5 kanál

• v závislosti od kanálu je možné riadit' až pät' rúrkových motorov súčasne
• stlačením tlačidla Vol'ba kanálu je možné prepínať medzi jednotlivými rúrkovými motormi
• stlačením tlačidla Zdvihnutie pôjde príslušný rúrkový motor nahor
• stlačením tlačidla Spustenie pôjde príslušný rúrkový motor nadol

M = rúrkový motor

K = kanál

TARTALOMJEGYZÉK

SK Položte prípojku na voľne spínatel’né vedenie.

Práce na elektrických zariadeniach môžu vykonávať len licencovaní elektrikári.

SK Pokyn: Odporúčame, aby ste najprv všetkým rúrkovým motorom priradili adresy, skôr ako budete pokračovať v dálších krokoch.
