KASUTUSJUHEND 21240 Schellenberg

Ohutus ja juhised 131

Tehnilised andmed 132

Kaabliühendus 133

Tarvikud: rulooriputi 133

Tarvikud: käsi-raadiosaatja 134

Nuppude tähendus 134

Vajalikud tööriistad 184

Tarnekomplekt 184

A Paigaldus 185
B Torumootori aadresside määramine 197
C Torumootorite programmeerimine käsi-raadiosaatja abil 200
D Programmeerimisrežiimi käivitamine 201
E Käsi-raadiosaatja sidumine torumootoriga 201
F Torumootori pöörlemissuuna kontrollimine 203
G Torumootori pöörlemissuuna muutmine 204
H Ülemise löppasendi seadistamine 205
I Alumise löppasendi seadistamine 206
J Programmeerimisrežiimist väljumine 207
K Proovikäitamine 207
L Järgmiste torumootorite sidumine 208

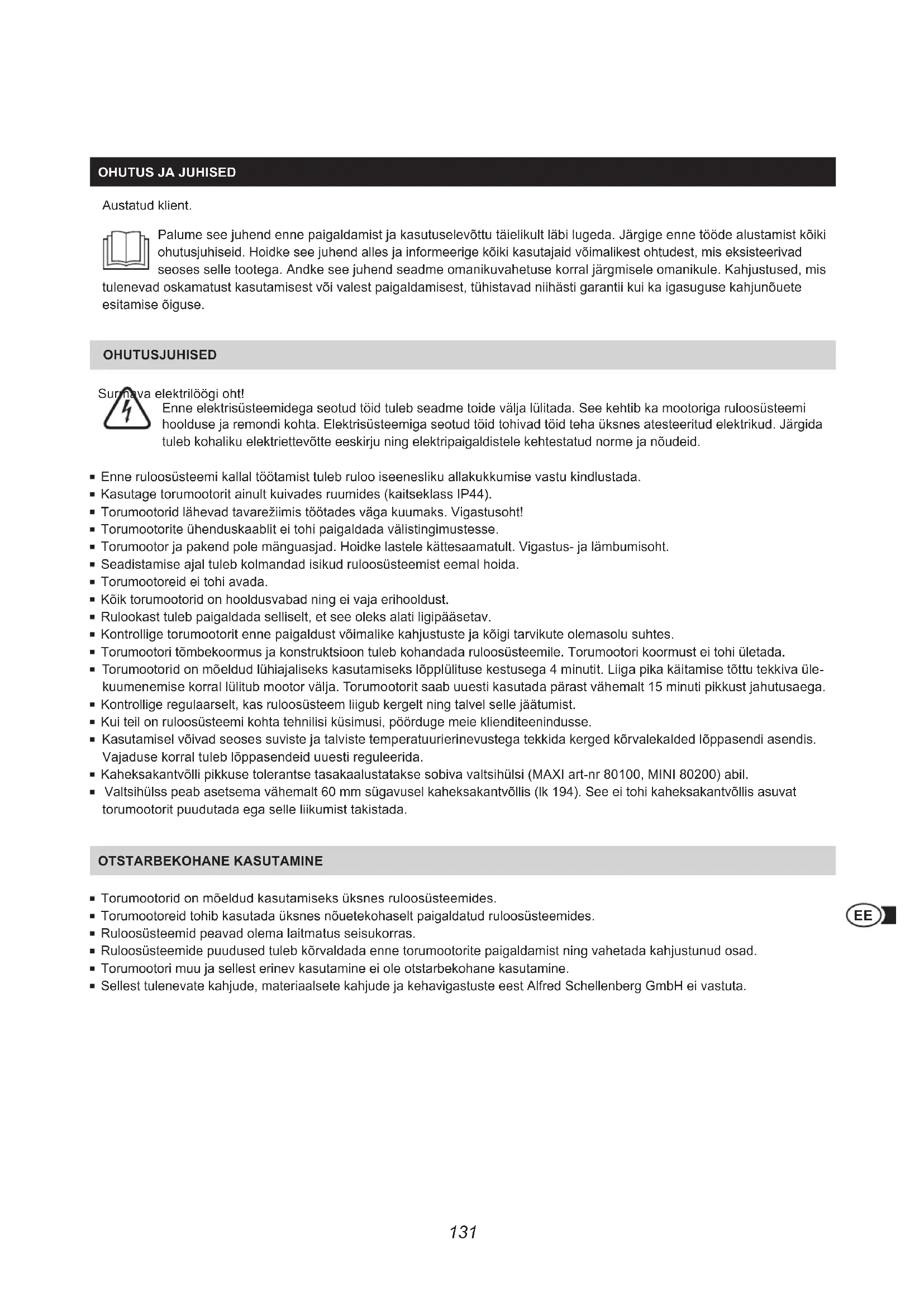

OHUTUS JA JUHISED

Austatud klient.

Palume see juhend enne paigaldamist ja kasutuselevõttu täielikult läbi lugeda. Järgige enne tööde alustamist kõiki ohutusjuhiseid. Hoidke see juhend alles ja informeerige kõiki kasutajaid võimalikest ohtudest, mis eksisteerivad seoses selle tootega. Andke see juhend seadme omanikuvahetuse korral järgmisele omanikule. Kahjustused, mis tulenevad oskamatust kasutamisest või valest paigaldamisest, tühistavad niihästi garantii kui ka igasuguse kahjunõuete esitamise õiguse.

OHUTUSJUHISED

Surnava elektrilöögi oht!

Enne elektrisüsteemidega seotud töid tuleb seadme toide välja lülitada. See kehtib ka mootoriga ruloosüsteemi hoolduse ja remondi kohta. Elektrisüsteemiga seotud töid tohivad töid teha üksnes atesteeritud elektrikud. Järgida tuleb kohaliku elektriettevötte eeskirju ning elektripaigaldistele kehtestatud norme ja nõudeid.

• Enne ruloosüsteemi kallal töötamist tuleb ruloo iseenesliku allakukkumise vastu kindlustada.
• Kasutage torumootorit ainult kuivades ruumides (kaitseklass IP44).
• Torumootorid lähevad tavarežiimis töötades väga kuumaks. Vigastusoht!
• Torumootorite ühenduskaablit ei tohi paigaldada välistingimustesse.
• Torumootor ja pakend pole mänguasjad. Hoidke lastele kättesaamatult. Vigastus- ja lämbumisoht.
• Seadistamise ajal tuleb kolmandad isikud ruloosüsteemist eemal hoida.
  ■ Torumootoreid ei tohi avada.
• Kõik torumootorid on hooldusvabad ning ei vaja erihooldust.
• Rulookast tuleb paigaldada selliselt, et see oleks alati ligipääsetav.
• Kontrollige torumootorit enne paigaldust võimalike kahjustuste ja kõigi tarvikute olemasolu suhtes.
• Torumootori tömbekoormus ja konstruktsioon tuleb kohandada ruloosüsteemile. Torumootori koormust ei tohi ületada.
• Torumootorid on mõeldud lühiajaliseks kasutamiseks lõpplülituse kestusega 4 minutit. Liiga pika käitamise tõttu tekkiva ülekuumenemise korral lülitub mootor välja. Torumootorit saab uuesti kasutada pärast vähemalt 15 minuti pikkust jahutusaega.
• Kontrollige regulaarselt, kas ruloosüsteem liigub kergelt ning talvel selle jäätumist.
• Kui teil on ruloosüsteemi kohta tehnilisi küsimusi, pöörduge meie klienditeenindusse.
• Kasutamisel võivad seoses suviste ja talviste temperatuurierinevustega tekkida kerged kõrvalekalded lõppasendi asendis. Vajaduse korral tuleb lõppasendeid uuesti reguleerida.
• Kaheksakantvõlli pikkuse tolerantse tasakaalustatakse sobiva valtsihülsi (MAXI art-nr 80100, MINI 80200) abil.
• Valtsihülss peab asetsema vähemalt 60 mm sügavusel kaheksakantvöllis (Ik 194). See ei tohi kaheksakantvöllis asuvat torumootorit puudutada ega selle liikumist takistada.

OTSTARBEKOHANE KASUTAMINE

• Torumootorid on möeldud kasutamiseks üksnes ruloosüsteemides.
• Torumootoreid tohib kasutada üksnes nõuetekohaselt paigaldatud ruloosüsteemides.
  ■ Ruloosüsteemid peavad olema laitmatus seisukorras.
• Ruloosüsteemide puudused tuleb kõrvaldada enne torumootorite paigaldamist ning vahetada kahjustunud osad.
• Torumootori muu ja sellest erinev kasutamine ei ole otstarbekohane kasutamine.
• Sellest tulenevate kahjude, materiaalsete kahjude ja kehavigastuste eest Alfred Schellenberg GmbH ei vastuta.

CE-DEKLARATSIOON JA VASTAVUS

Torumootor (art-nr 20506/20510/20810/20820/20840/20507/20511/20811) vastab kehtivatele Euroopa direktiividele ja riiklikele nõuetele. Vastavust on tõestatud, vastavad deklaratsioonid ja dokumentatsioon on tootjal olemas.

Årgs visake olmejäätmete hulka! Torumootorid on taaskasutatavad ning neid vöib viia jäätmekäitluspunkti vöi elektroonikajäätmete kogumispunkti.

GARANTIITINGIMUSED

Garanteerime, et meie tooted on materjali- ja tootmisvigadeta. Garantii alla ei kuulu kahjustused, mis on tekkinud järgmistel põhjustel:

■ kasutamisest tulenev normaalne kulumine
- asjatundmatu paigaldus, ühendamine, kasutamine ja käsitsemine
- vääramatu jõud või muud välised mõjud
- asjatundmatu hooldus või remont kolmandate isikute poolt
- kolmandate isikute poolt tehtud tehnilised muudatused

Garantiijuhtumi korral me oma äranägemisel kas remondime toote või vahetame selle samaväärsse SCHELLENBERGi toote vastu. Seadme väljavahetamine või remont ei pikenda garantiid! Garantiinõude esitamisel tuleb esitada ka ostutšekk. Seadme tagasisaatmisel lisage ostutšeki koopia ning tekkinud rikke kirjeldus.

Anname torumootorile alates ostukuupäevast järgmise garantii: 5 aastat, art-nr 20506/20510/20810/20820/20840/20507/20511/20811.

TEHNILISED ANDMED

Art-nr	20506/20507	20510/20511	20810/20811	20820	20840
Ruloosüsteem Mini Mini Maxi	Maxi Maxi
Kaheksakantvölli ∅	40 mm	40 mm	60 mm	60 mm	60 mm
Pöördemoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max sisselülitusaeg	4 minutit	4 minutit	4 minutit	4 minutit	4 minutit
plastist ruloo max pindala	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Tömbejõud	15 kg	25 kg	20 kg	34 kg	60 kg
Nimivõimsus	98 W	121 W	113 W	161 W	218 W
Löppasendi seadistus	Raadioside	Raadioside	Raadioside	Raadioside	Raadioside
sh seinalaager	1 Comfort-komplekt	1 Comfort-komplekt	1 Comfort-komplekt	1 Comfort-komplekt	1 Comfort-komplekt
Garantiiaeg	5 aastat	5 aastat	5 aastat	5 aastat	5 aastat
max paigalduspikkus	550 mm	550 mm	550 mm	550 mm	550 mm

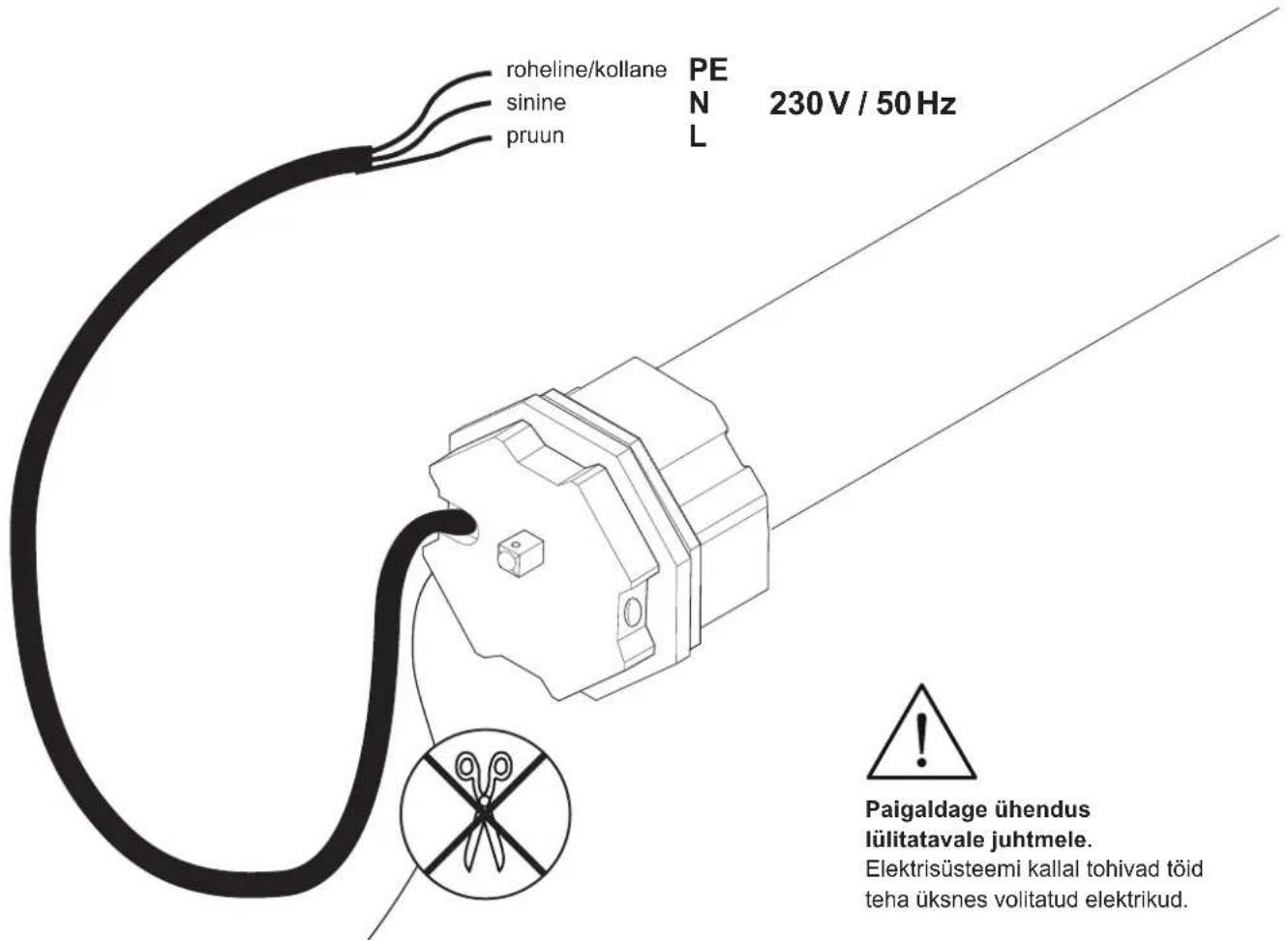

KAABLIÜHENDUS

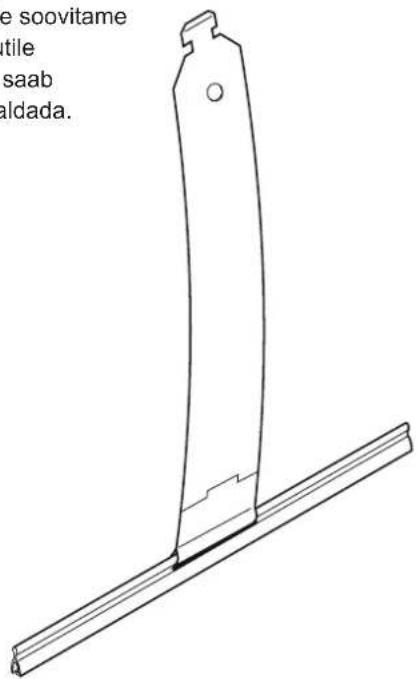

TARVIKUD: RULOORIPUTI

Kaitsekatte paigaldamiseks völlile soovitame kasutada Schellenbergi rulooriputile (art-nr 19200 / 19400). Selle abil saab rulookatte turvaliselt völlile paigaldada. Lihtsalt ja ilma kruvideta.

19200

19400

TARVIKUD: KÄSI-RAADIOSAATJA

Torumootorit programmeeritakse käsi-raadiosaatja (tarvikud) abil. Võimalik käsi-raadiosaatja: 1 kanal: 20015/20019/20021/20022 või 5 kanalit: 20016/20020/20023/20024.

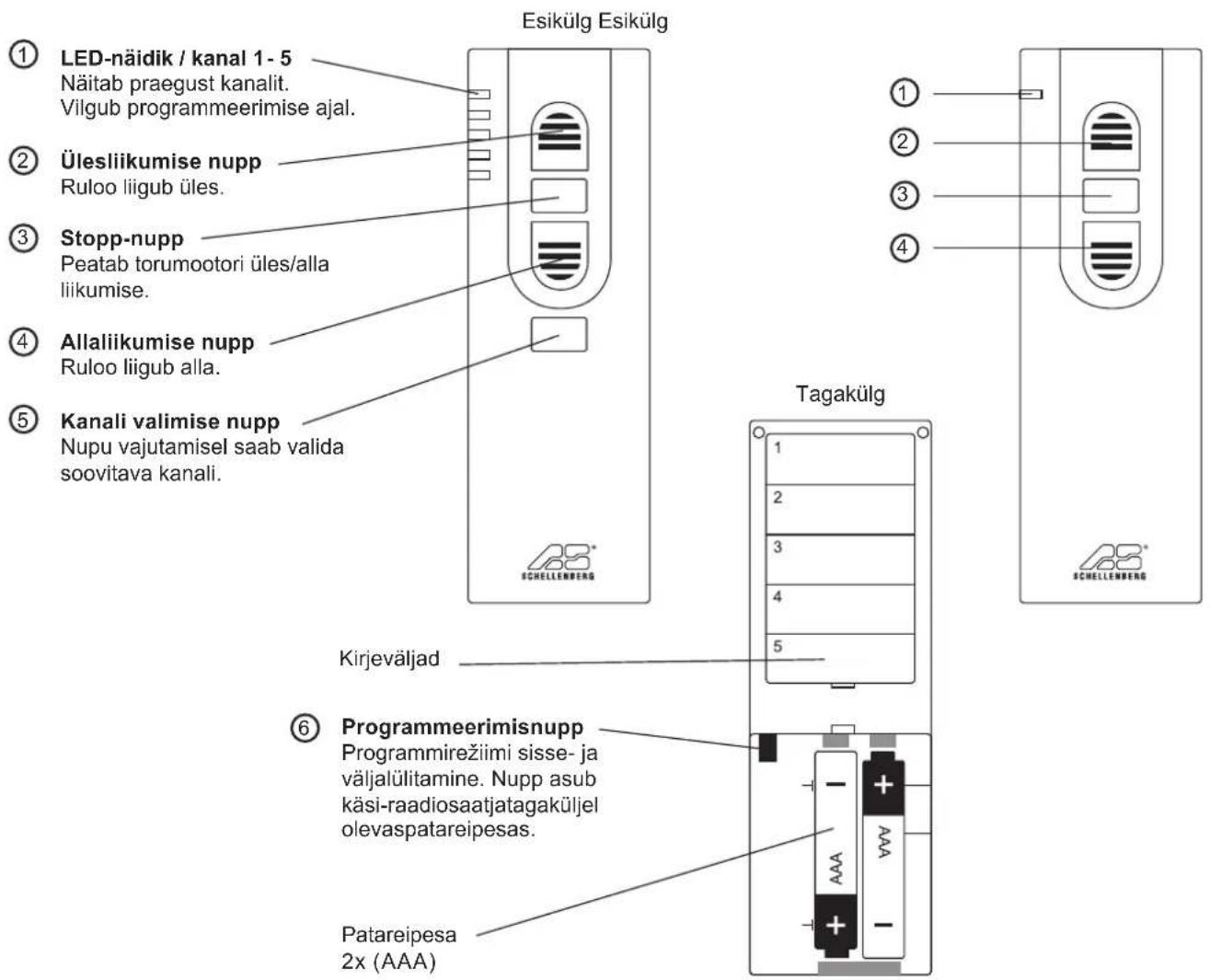

NUPPUDE TÄHENDUS

5 kanal 1 kanal

1 kanal

- söltuvalt kanalist saab korraga juhtida kuni viit torumootorit

- ülespoole liikumise nupu vajutamisel liiguvad köik torumootorid ühel ajal üles

- allapoole liikumise nupu vajutamisel liiguvad köik torumootorid ühel ajal alla

- ruloode löppasendeid saab reguleerida individuaalselt

M = torumootor

K = kanal

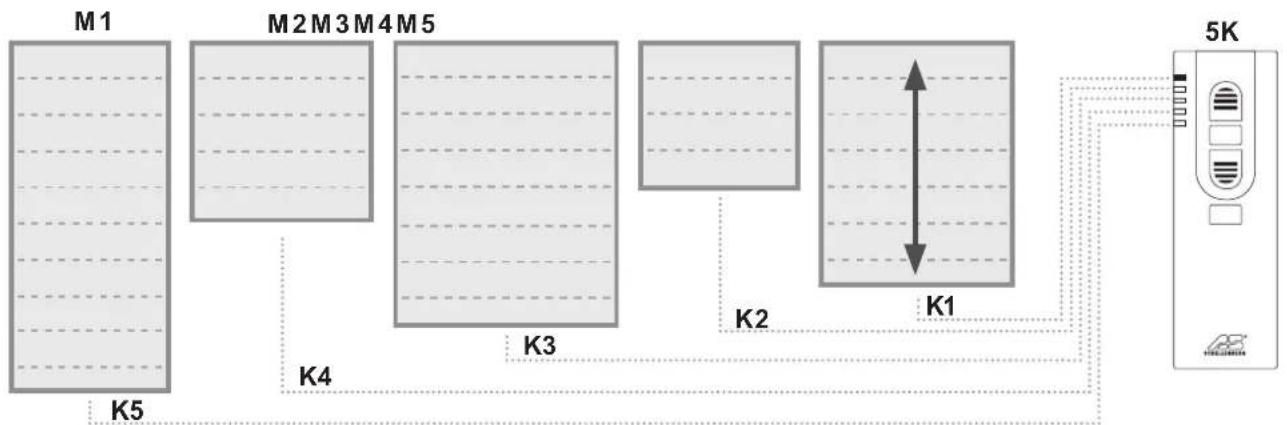

5 kanal

■ söltuvalt kanalist saab korraga juhtida kuni viit torumootorit

■ kanali valimise nupu vajutamisel saab valida torumootoreid

- ülespoole liikumise nupu vajutamisel liigub vastav torumootor üles

- allapoole liikumise nupu vajutamisel liigub vastav torumootor alla

Paigaldage ühendus lülitatavale juhtmele.

Elektrisüsteemi kallal tohivad töid teha üksnes volitatud elektrikud.

Märkus: Soovitame esmalt määrata köigile torumootoritele aadressid, enne kui jätkate järgmiste sammudega.
