LIETOŠANAS INSTRUKCIJA 21240 Schellenberg

Drošība un norādes 125

Tehniskie dati 126

Kabela pieslēgums 127

Žalūziju iekares piederumi 127

Tālvadības pults piederumi 128

Taustiņu skaidrojums 128

Nepieciešamie instrumenti 184

Piegādes komplekts 184

A Montāža 185
B lekšvārpstas motoru adrešu piešķiršana 197
C lekšvārpstas motoru ieprogrammēšana ar tālvadības pulti 200
D Programmēšanas režīma sākšana 201
E Tālvadības pults sasaiste ar iekšvārpstas motoru 201
F lekšvārpstas motora rotācijas virziena pārbaude 203
G lekšvārpstas motora rotācijas virziena mainīšana 204
H Augšējā gala stāvokļa iestatīšana 205
I Apakšējā gala stāvokļa iestatīšana 206
J Programmēšanas režīma pabeigšana 207
K Pacelšanas/nolaišanas pārbaude 207
L Citu iekšvārpstas motoru pielāgošana 208

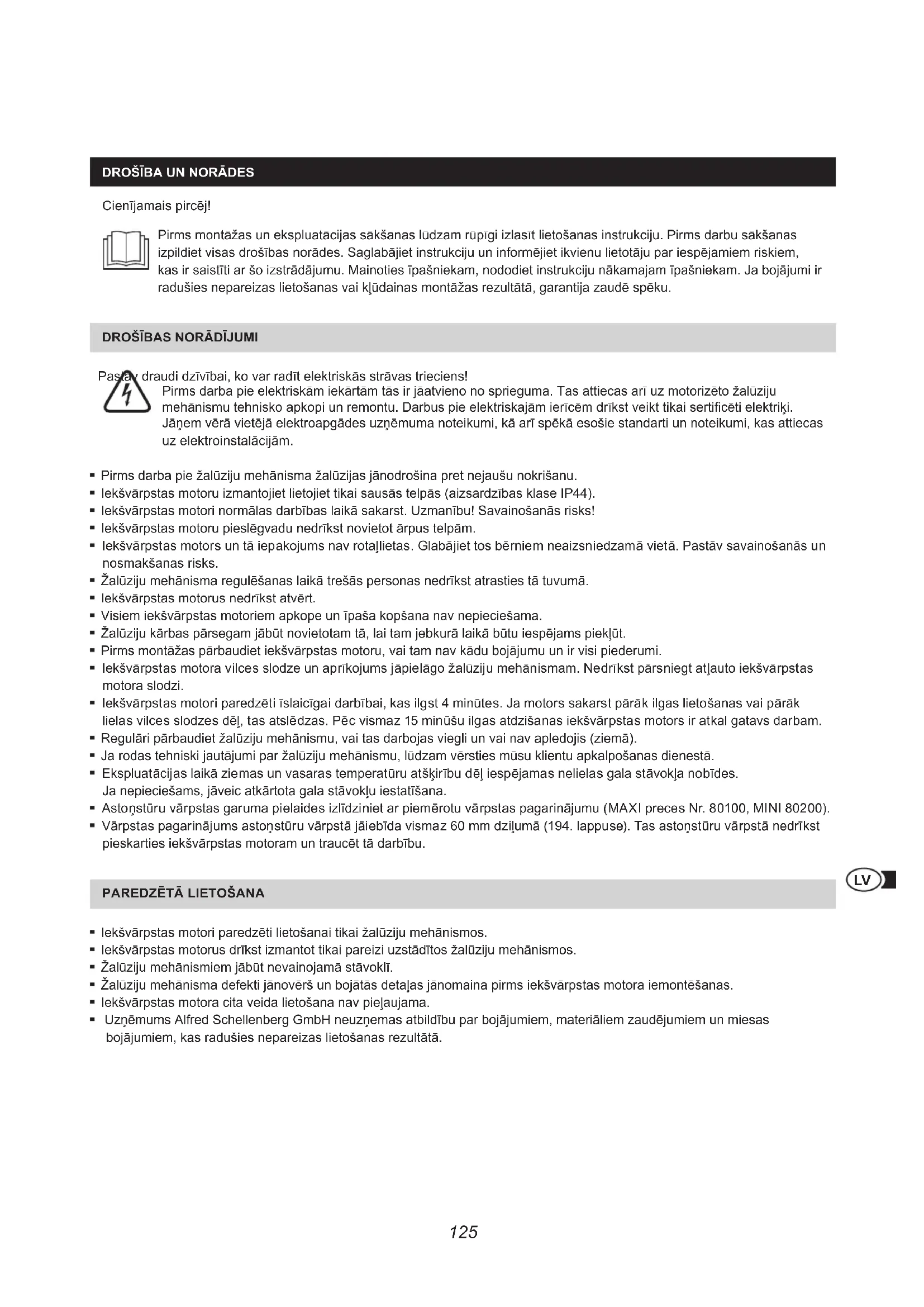

DROŠĪBA UN NORĀDES

Cienījamais pircēj!

Pirms montāžas un ekspluatācijas sākšanas lūdzam rūpīgi izlasīt lietošanas instrukciju. Pirms darbu sākšanas izpildiet visas drošības norādes. Saglabājiet instrukciju un informējiet ikvienu lietotāju par iespējamiem riskiem, kas ir saistīti ar šo izstrādājumu. Mainoties īpašniekam, nododiet instrukciju nākamajam īpašniekam. Ja bojājumi ir radušies nepareizas lietošanas vai klūdainas montāžas rezultātā, garantija zaudē spēku.

DROŠĪBAS NORĀDĪJUMI

Pastav draudi dzīvībai, ko var radīt elektriskās strāvas trieciens!

Pirms darba pie elektriskām iekārtām tās ir jāatvieno no sprieguma. Tas attiecas arī uz motorizēto žalūziju mehānismu tehnisko apkopi un remontu. Darbus pie elektriskajām ierīcēm drīkst veikt tikai sertificēti elektriķi. Jāņem vērā vietējā elektroapgādes uznēmuma noteikumi, kā arī spēkā esošie standarti un noteikumi, kas attiecas uz elektroinstalācijām.

• Pirms darba pie žalūziju mehānisma žalūzijas jānodrošina pret nejaušu nokrišanu.
• lekšvārpstas motoru izmantojiet lietojiet tikai sausās telpās (aizsardzības klase IP44).
• lekšvārpstas motori normālas darbības laikā sakarst. Uzmanību! Savainošanās risks!
• lekšvārpstas motoru pieslēgvadu nedrīkst novietot ārpus telpām.
• lekšvārpstas motors un tā iepakojums nav rotaļlietas. Glabājiet tos bērniem neaizsniedzamā vietā. Pastāv savainošanās un nosmakšanas risks.
• Žalūziju mehānisma regulēšanas laikā trešās personas nedrīkst atrasties tā tuvumā.
• lekšvārpstas motorus nedrīkst atvērt.
• Visiem iekšvārpstas motoriem apkope un īpaša kopšana nav nepieciešama.
• Žalūziju kārbas pārsegam jābūt novietotam tā, lai tam jebkurā laikā būtu iespējams pieklūt.
• Pirms montāžas pārbaudiet iekšvārpstas motoru, vai tam nav kādu bojājumu un ir visi piederumi.
• Iekšvārpstas motora vilces slodze un aprīkojums jāpielāgo žalūziju mehānismam. Nedrīkst pārsniegt atļauto iekšvārpstas motora slodzi.
• Iekšvārpstas motori paredzēti īslaicīgai darbībai, kas ilgst 4 minūtes. Ja motors sakarst pārāk ilgas lietošanas vai pārāk lielas vilces slodzes dēļ, tas atslēdzas. Pēc vismaz 15 minūšu ilgas atdzišanas iekšvārpstas motors ir atkal gatavs darbam.
• Regulāri pārbaudiet žalūziju mehānismu, vai tas darbojas viegli un vai nav apledojis (ziemā).
• Ja rodas tehniski jautājumi par žalūziju mehānismu, lūdzam vērsties mūsu klientu apkalpošanas dienestā.
• Ekspluatācijas laikā ziemas un vasaras temperatūru atšķirību dēļ iespējamas nelielas gala stāvokļa nobīdes. Ja nepieciešams, jāveic atkārtota gala stāvokļu iestatīšana.
• Astonstūru vārpstas garuma pielaides izlīdziniet ar piemērotu vārpstas pagarinājumu (MAXI preces Nr. 80100, MINI 80200).
• Värpstas pagarinajums astonstūru vārpstā jāiebīda vismaz 60 mm dzilumā (194. lappuse). Tas astonstūru vārpstā nedrīkst pieskarties iekšvārpstas motoram un traucēt tā darbību.

PAREDZETÄ LIETOŠANA

• lekšvārpstas motori paredzēti lietošanai tikai žalūziju mehānismos.
• lekšvārpstas motorus drīkst izmantot tikai pareizi uzstādītos žalūziju mehānismos.
• Žalūziju mehānismiem jābūt nevainojamā stāvoklī.
• Žalūziju mehānisma defekti jānovērš un bojātās detaljas jānomaina pirms iekšvārpstas motora iemontēšanas.
• lekšvārpstas motora cita veida lietošana nav pielaujama.
• Uznēmums Alfred Schellenberg GmbH neuzņemas atbildību par bojājumiem, materiāliem zaudējumiem un miesas bojājumiem, kas radušies nepareizas lietošanas rezultātā.

CE DEKLARĀCIJA UN ATBILSTĪBA

lekšvārpstas motors (preces Nr. 20506/20510/20810/20820/20840/20507/20511/20811) atbilst Eiropas un vietējo direktīvu aktuālajām prasībām. Atbilstība tika pierādīta, attiecīgās deklarācijas un dokumenti atrodas pie ražotāja.

Neizmest kopā ar sadzīves atkritumiem! lekšvārpstas motori piemēroti otrreizējai pārstrādei un tos var nodot otrreizējās pārstrādes vai elektronikas atkritumu savākšanas punktā.

Mēs garantējam, ka mūsu precēm nav materiālu un ražošanas defektu. Garantija neattiecas uz bojājumiem, kas radušies:

• lietošanas laikā, normāla nodiluma dēl
• neprofesionālas montāžas, pieslēguma, izmantošanas vai apiešanās dēļ
• nepārvaramas varas vai citas ārējas ietekmes dēl
• trešās personas neprofesionāli veiktas apkopes vai remontdarbu dēl
• trešās personas veiktu tehnisko izmainu dēl

Garantijas gadījumā pēc mūsu ieskatiem izstrādājums tiek saremontēts vai apmainīts pret līdzvērtīgu SCHELLENBERG preci. Pēc ierīces apmaiņas vai remonta garantijas laiks netiek pagarināts! Kā priekšnoteikums, lai izmantotu tiesības uz garantiju, ir jāiesniedz pirkuma apliecinājuma kopija. Nosūtot ierīci, lūdzu, vienmēr pievienojiet pirkuma apliecinājuma kopiju, kā arī aprakstu par radušos defektu.

Mēs garantējam iekšvārpstas motora kvalitāti šādu garantijas laiku no iegādes brīža: 5 gadu garantija, preces Nr. 20506/20510/20810/20820/20840/20507/20511/20811.

TEHNISKIE DATI

Preces Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Žalūziju sistēma	Mini	Mini	Maxi	Maxi	Maxi
∅ astoņstūru vārpsta	40 mm	40 mm	60 mm	60 mm	60 mm
Griezes moments	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Maks. darbības laiks	4 minūtes	4 minūtes	4 minūtes	4 minūtes	4 minūtes
Maks. plastmasas žalūziju platība	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Vilcējspēks	15 kg	25 kg	20 kg	34 kg	60 kg
Nominālā jauda	98 vati	121 vati	113 vati	161 vati	218 vati
Gala pozīcijas iestatīšana	Tālvadība	Tālvadība	Tālvadība	Tālvadība	Tālvadība
iesk. sienas stiprinājumu	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Garantijas laiks	5 gadi	5 gadi	5 gadi	5 gadi	5 gadi
Maks. montāžas garums	550 mm	550 mm	550 mm	550 mm	550 mm

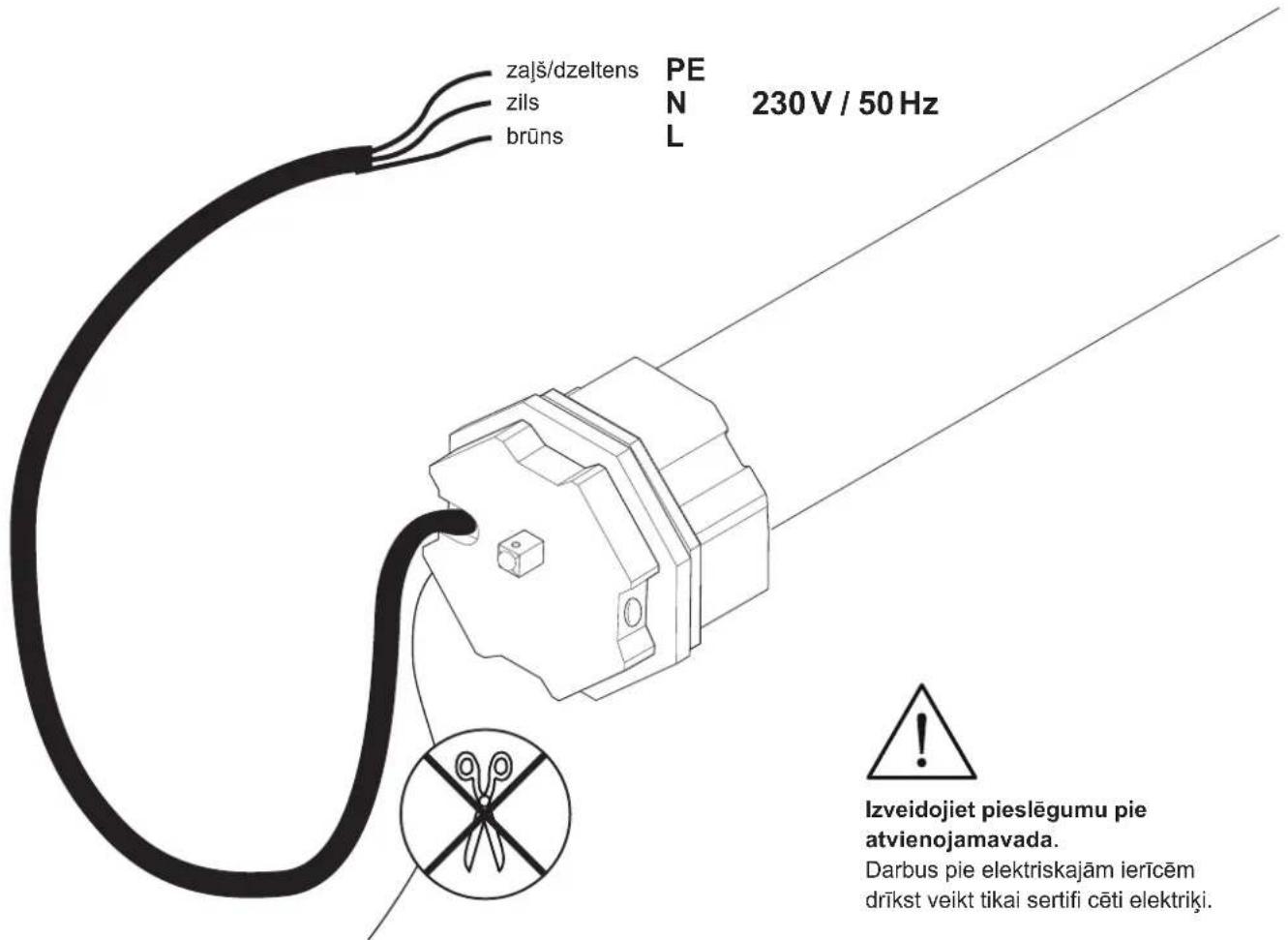

KABELA PIESLÉGUMS

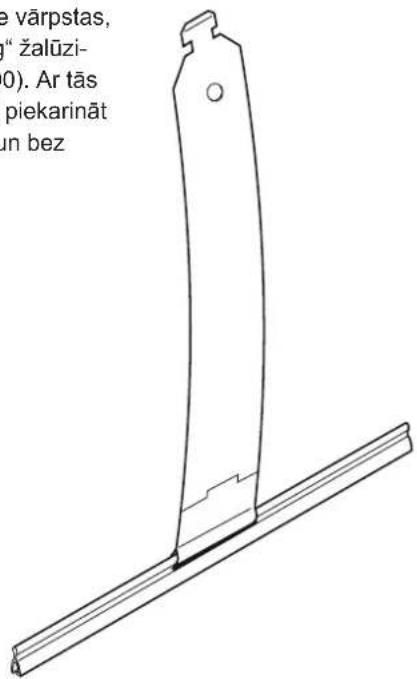

PIEDERUMI: ŽALŪZIJU IEKARE

Lai žalūziju plātni piestiprinātu pie vārpstas, ieteicams izmantot „Schellenberg“ žalūziju iekari (preces nr. 19200 / 19400). Ar tās palīdzību žalūziju plātni var droši piekarināt pie vārpstas. Pavisam vienkārši un bez skrūvēšanas.

19200

19400

PIEDERUMI: TĀLVADĪBAS PULTS

lekšvärpstas motors tiek ieprogrammēts ar tālvadības pults palīdzību (piederumi). lespējamās tālvadības pultis: 1 kanāls: 20015/20019/20021/20022 vai 5 kanāli: 20016/20020/20023/20024.

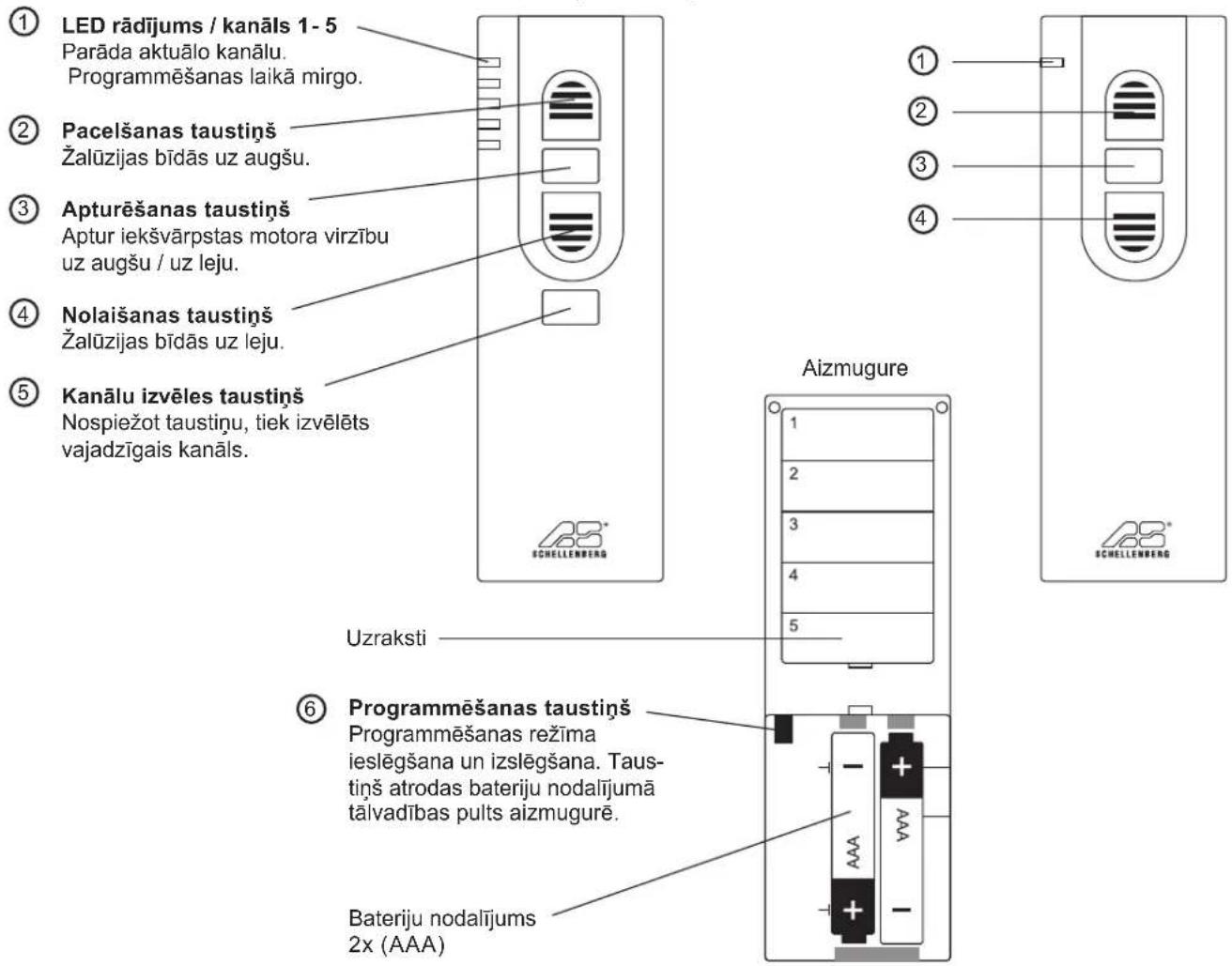

TAUSTINU SKAIDROJUMS

5 kanāli 1 kanāls

Priekšpuse Priekšpuse

1 kanāls

- atkarībā no kanāla iespējams vienlaikus vadīt līdz pat pieciem iekšvārpstas motoriem

- nospiežot pacelšanas taustinu, visi iekšvārpstas motori vienlaikus virzās uz augšu

- nospiežot nolaišanas taustiņu, visi iekšvārpstas motori vienlaikus virzās uz leju

- žalūziju gala stāvoklus var noregulēt individuāli

M = iekšvārpstas motors

K = kanāls

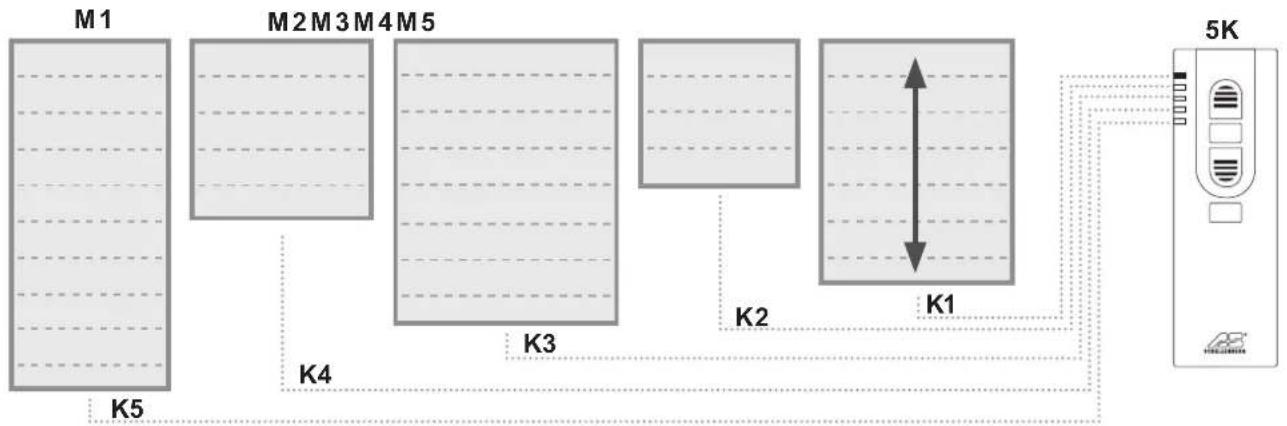

5 kanāli
        direction TB
        M1 -.-> M2
        M2 -.-> M3
        M3 -.-> M4
        M4 -.-> M5
        K1 -.-> K2
        K2 -.-> K3
        K3 -.-> K4
        K4 -.-> K5
    end

- atkarībā no kanāla iespējams vienlaikus vadīt līdz pat pieciem iekšvārpstas motoriem

- nospiežot kanālu izvēles taustiņu, var izvēlēties kādu no iekšvārpstas motoriem

- nospiežot pacelšanas taustinu, attiecīgais iekšvārpstas motors virzās uz augšu

- nospiežot nolaišanas taustinu, attiecīgais iekšvārpstas motors virzās uz leju

M = iekšvārpstas motors K = kanāls

SISUKORD

Izveidojiet pieslēgumu pie atvienojama vada.

Darbus pie elektriskajām ierīcēm drīkst veikt tikai sertifi cēti elektriķi.

LV Norāde: pirms turpināt ar nākamo punktu, ieteicams vispirms visiem iekšvārpstas motoriem piešķirt adresses.
