HASZNÁLATI ÚTMUTATÓ 21240 Schellenberg

Biztonság és megjegyzések 65

Müszaki adatok 66

Kábelcsatlakozás 67

A rolófelfüggesztés tartozékai 67

A rádiós távirányító tartozékai 68

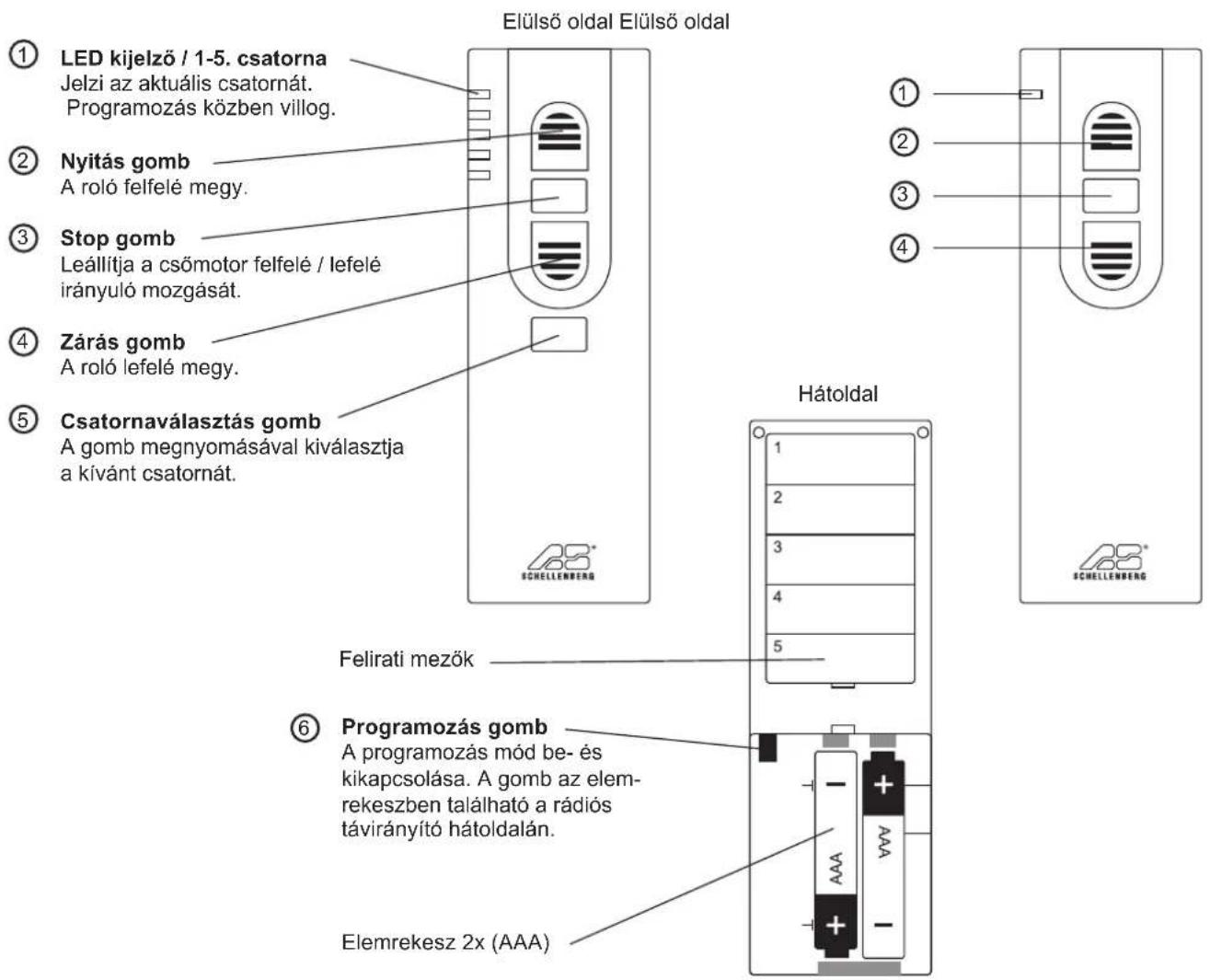

A billentyük magyarázata 68

Szükséges szerszámok 184

Szállítási tartalom 184

A Összeszerelés 185
B Csőmotor címek hozzárendelése 197
C A csőmotorok programozása rádiós távirányító segítségével 200
D Programozási mód indítása 201
E A rádiós távirányító összekapcsolása a csőmotorral 201
F A csőmotor forgásirányának ellenőrzése 203
G A csőmotor forgásirányának módosítása 204
H A felső végállás beállítása 205
I Az alsó végállás beállítása 206
J Programozási mód befejezése 207
K Próbamozgás 207
L További csőmotorok betanítása 208

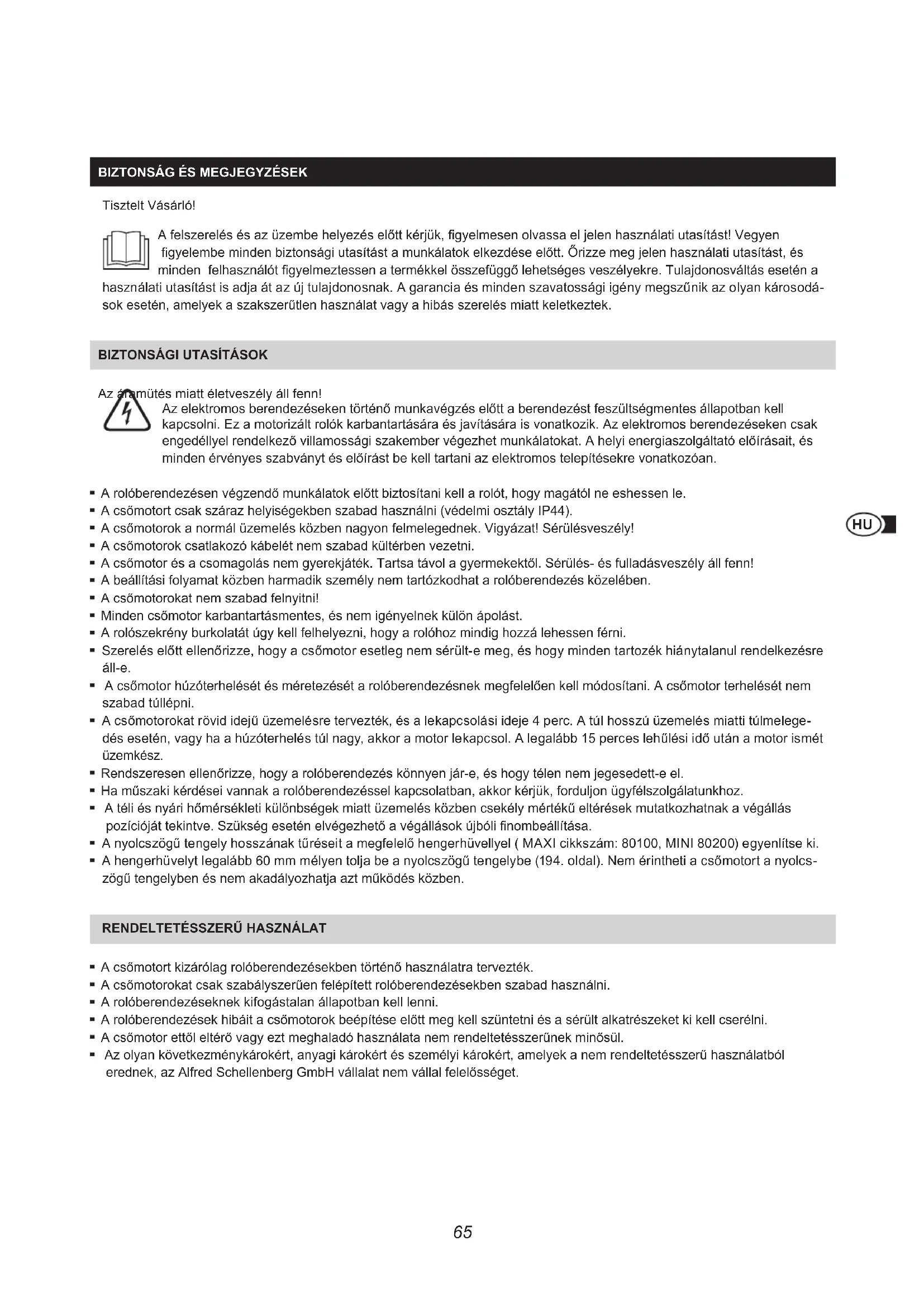

BIZTONSÁG ÉS MEGJEGYZÉSEK

Tisztelt Vásárló!

A felszerelés és az üzembe helyezés előtt kérjük, figyelmesen olvassa el jelen használati utasítást! Vegyen figyelembe minden biztonsági utasítást a munkálatok elkezdése előtt. Örizze meg jelen használati utasítást, és minden felhasználót figyelmeztessen a termékkel összefüggő lehetséges veszélyekre. Tulajdonosváltás esetén a

használati utasítást is adja át az új tulajdonosnak. A garancia és minden szavatossági igény megszűnik az olyan károsodások esetén, amelyek a szakszerűtlen használat vagy a hibás szerelés miatt keletkeztek.

BIZTONSÁGI UTASÍTÁSOK

Az áramütés miatt életveszély áll fenn!

Az elektromos berendezéseken történő munkavégzés előtt a berendezést feszültségmentes állapotban kell kapcsolni. Ez a motorizált rolók karbantartására és javítására is vonatkozik. Az elektromos berendezéseken csak engedéllyel rendelkező villamossági szakember végezhet munkálatokat. A helyi energiaszolgáltató előírásait, és minden érvényes szabványt és előírást be kell tartani az elektromos telepítésekre vonatkozóan.

• A rolóberendezésen végzendő munkálatok előtt biztosítani kell a rolót, hogy magától ne eshessen le.
• A csőmotort csak száraz helyiségekben szabad használni (védelmi osztály IP44).
• A csőmotorok a normal üzemelés közben nagyon felmelegednek. Vigyázat! Sérülésveszély!
• A csőmotorok csatlakozó kábelét nem szabad kültérben vezetni.
• A csömotor és a csomagolás nem gyerekjáték. Tartsa távol a gyermekektől. Sérülés- és fulladásveszély áll fenn!
• A beállítási folyamat közben harmadik személy nem tartózkodhat a rolóberendezés közelében.
• A csőmotorokat nem szabad felnyitni!
• Minden csőmotor karbantartásmentes, és nem igényelnek külön ápolást.
• A rolószekrény burkolatát úgy kell felhelyezni, hogy a rolóhoz mindig hozzá lehessen férsi.
• Szerelés előtt ellenőrizze, hogy a csőmotor esetleg nem sérült-e meg, és hogy minden tartozék hiánytalanul rendelkezésre áll-e.
• A csőmotor húzóterhelését és méretezését a rolóberendezésnek megfelelően kell módosítani. A csőmotor terhelését nem szabad túllépni.
• A csőmotorokat rövid idejű üzemelésre tervezték, és a lekapcsolási ideje 4 perc. A túl hosszú üzemelés miatti túlmelegedés esetén, vagy ha a húzóterhelés túl nagy, akkor a motor lekapcsol. A legalább 15 perces lehülési idő után a motor ismét üzemkész.
• Rendszeresen ellenőrizze, hogy a rolóberendezés könnyen jár-e, és hogy télen nem jegesedett-e el.
• Ha műszaki kérdései vannak a rolóberendezéssel kapcsolatban, akkor kérjük, forduljon ügyfélszolgálatunkhoz.
• A téli és nyári hőmérsékleti különbségek miatt üzemelés közben csekély mértékű eltérések mutatkozhatnak a végállás pozícióját tekintve. Szükség esetén elvégezhető a végállások újbóli finombeállítása.
• A nyolcszögű tengely hosszának tűréseit a megfelelő hengerhüvellyel ( MAXI cikkszám: 80100, MINI 80200) egyenlítse ki.
• A hengerhüvelyt legalább 60 mm mélyen tolja be a nyolcszögű tengelybe (194. oldal). Nem érintheti a csőmotort a nyolcszögű tengelyben és nem akadályozhatja azt működés közben.

RENDELTETÉSSZERÜ HASZNÁLAT

• A csőmotort kizárólag rolóberendezésekben történő használatra tervezték.
• A csőmotorokat csak szabályszerűen felépített rolóberendezésekben szabad használni.
• A rolóberendezéseknek kifogástalan állapotban kell lenni.
• A rolóberendezések hibáit a csömotorok beépítése előtt meg kell szüntetni és a sérült alkatrészeket ki kell cserélni.
• A csőmotor ettől eltérő vagy ezt meghaladó használata nem rendeltetésszerűnek minősül.
• Az olyan következménykárokért, anyagi károkért és személyi károkért, amelyek a nem rendeltetésszerű használatból erednek, az Alfred Schellenberg GmbH vállalat nem vállal felelősséget.

CE NYILATKOZAT ÉS MEGFELELŐSÉG

A csőmotor (cikkszám: 20506/20510/20810/20820/20840/20507/20511/20811) megfelel az európai és a nemzeti irányelvek érvényben lévő követelményeinek. A megfelelőséget igazoltuk, a megfelelő nyilatkozatokat és dokumentumokat a gyártó tárolja.

Tilos háztartási hulladékként ártalmatlanítani! A csőmotorok újrahasznosíthatók, és az elektromos háztartási hulladékok hulladéklerakó vagy hulladékgyűjtő helyein adhatók le.

GARANCIAFELTÉTELEK

Garantáljuk, hogy termékeink anyag- és gyártási hibától mentesek. A garancia nem vonatkozik az olyan károkra, amelyek a következők miatt keletkeznek:

• használattal összefüggő normál kopás
• szakszerűtlen szerelés, csatlakoztatás, használat vagy kezelés
• vis maior vagy más egyéb behatások
• harmadik fél általi szakszerűtlen karbantartás és javítás
• harmadik fél általi műszaki változtatások

Garanciális esetben a terméket saját döntésünk alapján megjavítjuk vagy kicseréljük egy vele egyenértékű SCHELLENBERG termékre. A készülék cseréje vagy javítása esetén a garanciális idő nem hosszabbodik meg! A garancia igénybevételének feltétele a vásárlást igazoló bizonylat bemutatása. A készülék beküldésekor kérjük, mellékelje a vásárlást igazoló bizonylat másolatát, valamint a felmerült hiba leírását

A csőmotor minőségére a vásárlás dátumától kezdődően a következő garanciális időt vállaljuk: 5 év garancia, cikkszáma: 20506/20510/20810/20820/20840/20507/20511/20811.

MÜSZAKI ADATOK

Cikkszám	20506/20507	20510/20511	20810/20811	20820	20840
Rolórendszer Mini Mini Maxi	Maxi Maxi
∅ nyolcszögű tengely	40 mm	40 mm	60 mm	60 mm	60 mm
Forgatónyomaték	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. bekapcsolási idő	4 perc	4 perc	4 perc	4 perc	4 perc
max. felület, műanyag rolók	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Húzóerő	15 kg	25 kg	20 kg	34 kg	60 kg
Névleges teljesítmény	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Végállás beállítása Rádió Rádió Rádió		Rádió
fali csapággyal	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag
Garanciaidő	5 év	5 év	5 év	5 év	5 év
max. beépítési hossz	550 mm	550 mm	550 mm	550 mm	550 mm

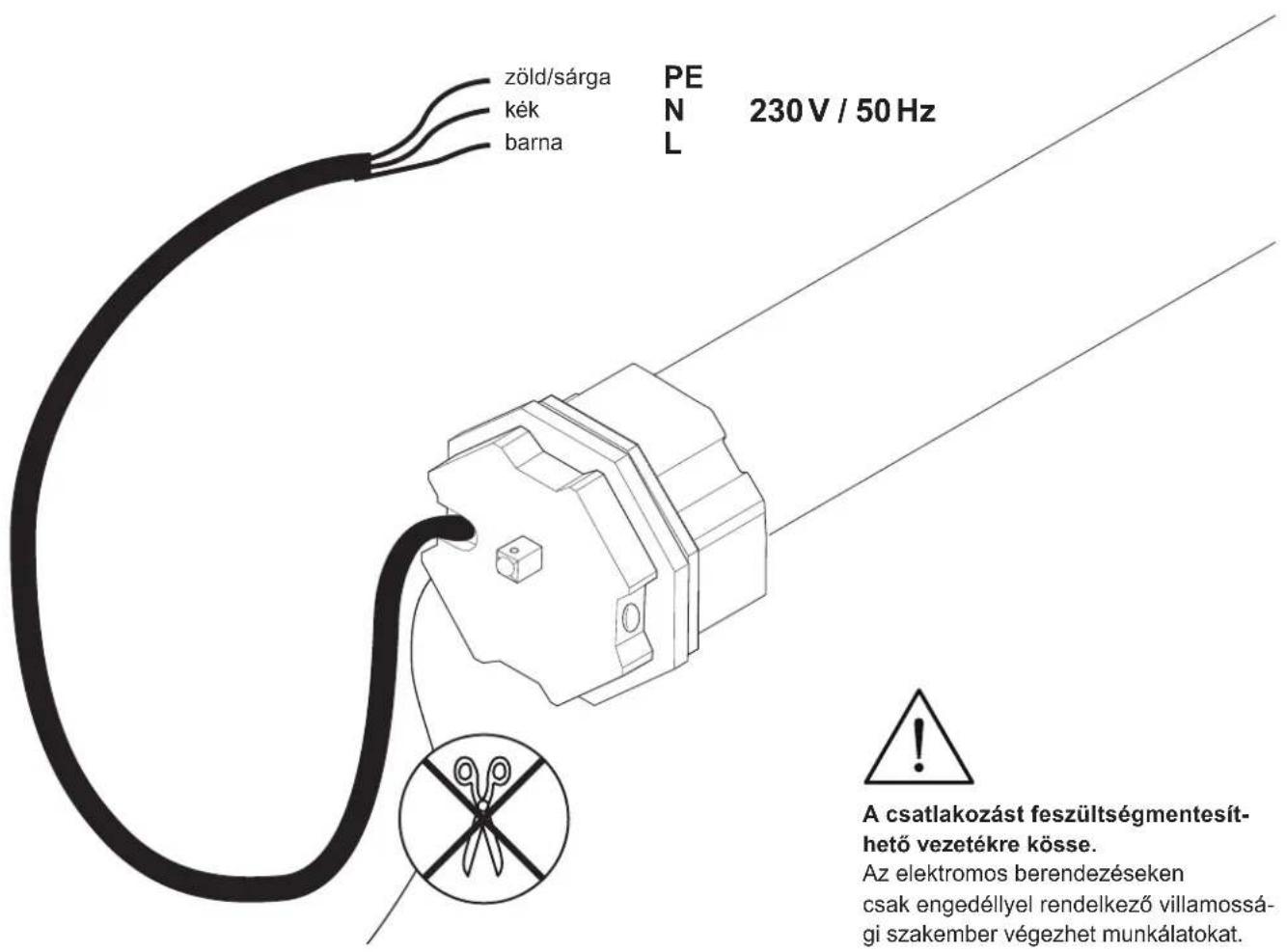

KÁBELCSATLAKOZÁS

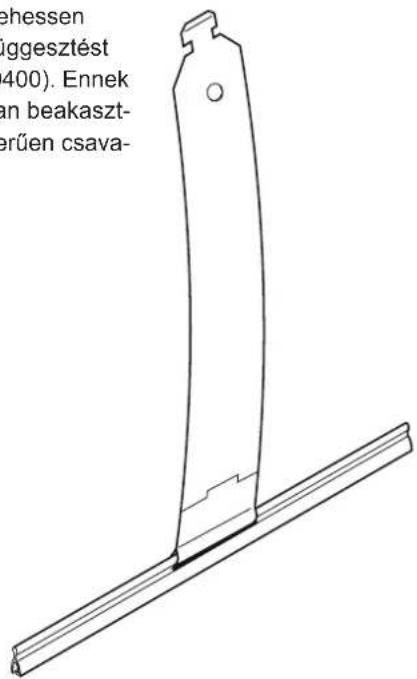

TARTOZÉKOK: ROLÓFELFÜGGESZTÉS

Ahhoz, hogy a rolót a tengelyre lehessen szerelni, a Schellenberg rolófelfüggesztést javasoljuk (Cikkszám: 19200 / 19400). Ennek segítségével a roló biztonságosan beakasztható a tengelybe. Nagyon egyszerűen csavarozás nélkül.

19200

19400

TARTOZÉKOK: RÁDIÓS TÁVIRÁNYÍTÓ

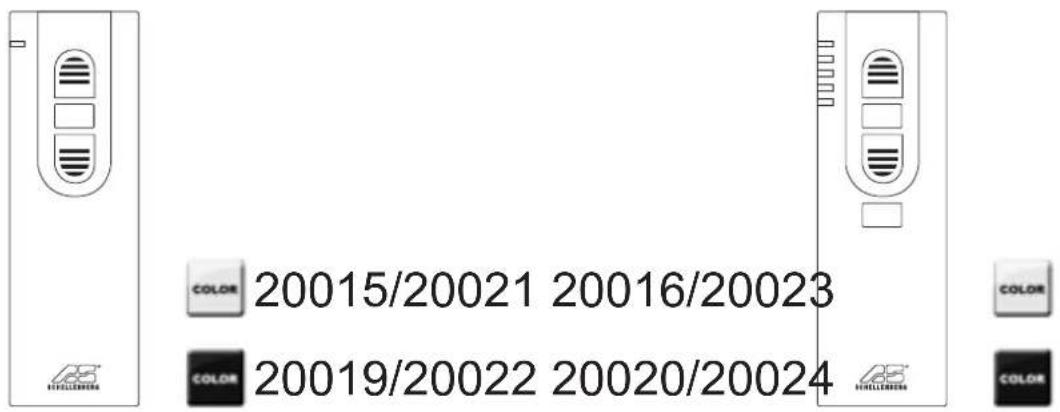

A csőmotor programozását a rádiós távirányító (tartozék) segítségével végezzük. Lehetséges rádiós távirányítók: 1 csatorna: 20015/20019/20021/20022 vagy 5 csatorna: 20016/20020/20023/20024.

5 csatorna 1 csatorna

1 csatorna

- a csatornától függően maximum öt csőmotor vezérelhető egyidejűleg

- A nyitás gomb megnyomásával minden csőmotor egyszerre mozog felfelé

- A zárás gomb megnyomásával minden csőmotor egyszerre mozog lefelé

- a rolók végállásai egyedileg állíthatók be

M = csömotor

K = csatorna

5 csatorna
        direction TB
        M1 -.-> M2
        M2 -.-> M3
        M3 -.-> M4
        M4 -.-> M5
        M5 -.-> K1
        K1 -.-> K2
        K2 -.-> K3
        K3 -.-> K4
        K4 -.-> K5
    end

- a csatornától függően maximum öt csőmotor vezérelhető egyidejűleg

- a csatornaválasztás gomb megnyomásával lehet választani a csőmotorok között

- a nyitás gomb megnyomásával a megfelelő csőmotor felfelé mozog

- a zárás gomb megnyomásával a megfelelő csőmotor lefelé mozog

M = csömotor

K = csatorna

SADRŽAJ

Sigurnost i napomene 71

Tehnički podaci 72

A csatlakozást feszültségmentesíthető vezetékre kösse.

Az elektromos berendezéseken csak engedéllyel rendelkező villamossági szakember végezhet munkálatokat.

HU Megjegyzés: Azt javasoljuk, hogy először minden csőmotorhoz rendelje hozzá a címet, mielött a következő lépéseket elvégzi.
