KULLANIM KILAVUZU 21240 Schellenberg

Güvenlik ve uyarılar 101

Teknik veriler 102

Kablo bağlantısı 103

Tuş açıklamaları 104

Gerekli araçlar 184

Teslimat kapsam 184

A Montaj 185
B Tüp motor adres tahsisi 197
C Tüp motorların uzaktan kumanda ile programlanması 200
D Programlama modunu başlatma 201
E Uzaktan kumandanın tüp motor ile kuplajı 201
F Tüp motor dönüş yönü kontrolü 203
G Tüp motor dönüş yönü değiştirme 204
H Üst uç nokta ayarı 205
I Alt uç nokta ayarı 206
J Programlama modunu sonlandırma 207
K Test sürüşü 207
L Diğer tüp motorları okutma 208

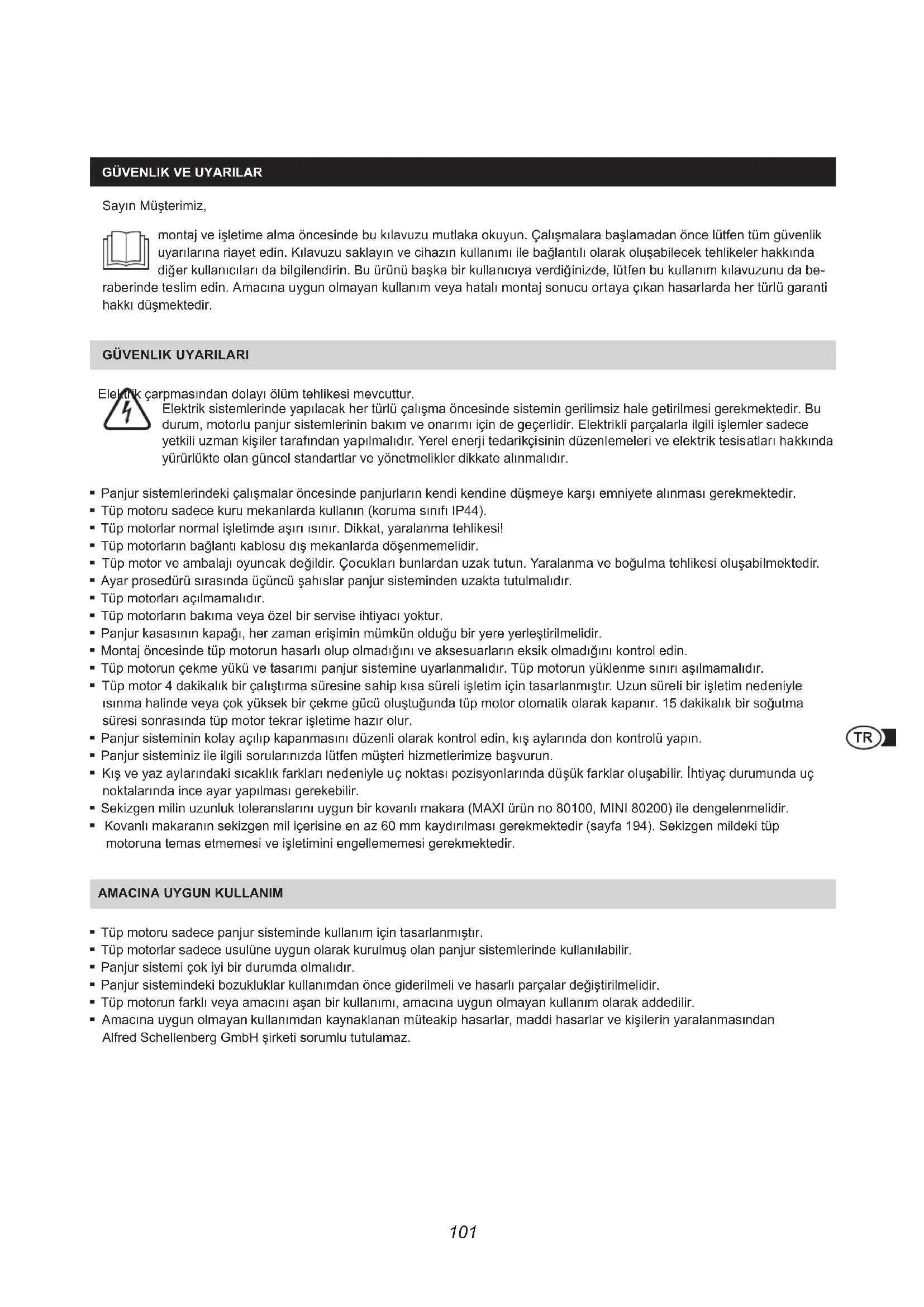

GÜVENLIK VE UYARILAR

Sayın Müşterimiz,

montaj ve işletme alma öncesinde bu kılavuzu mutlaka okuyun. Çalışmalara başlamadan önce lütfen tüm güvenlik uyarılarına riayet edin. Kılavuzu saklayın ve cihazın kullanımı ile bağlantı olarak oluşabilecek tehlikeler hakkında diğer kullanıcıları da bilgilendirin. Bu ürünü başka bir kullanıcıya verdiğinizde, lütfen bu kullanım kılavuzunu da beraberinde teslim edin. Amacına uygun olmayan kullanım veya hatalı montaj sonucu ortaya çıkan hasarlarda her türlü garanti hakkı düşmektedir.

GÜVENLIK UYARILARI

Elektrik çarpmasından dolayı ölüm tehlikesi mevcuttur.

Elektrik sistemlerinde yapılacak her türlü çalışma öncesinde sistemin gerilimsiz hale getirilmesi gerekmektedir. Bu durum, motorlu panjur sistemlerinin bakım ve onarımı için de geçerlidir. Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır. Yerel enerji tedarikçisinin düzenlemeleri ve elektrik tesisatları hakkında yürürlükte olan güncel standartlar ve yönetmelikler dikkate alınmalıdır.

• Panjur sistemlerindeki çalışmalar öncesinde panjurların kendi kendine düşmeye karşı emniyete alınması gerekmektedir.
• Tüp motoru sadece kuru mekanlarda kullanın (koruma sınıfı IP44).
• Tüp motorlar normal işletimde aşırı isınır. Dikkat, yaralanma tehlikesi!
• Tüp motorların bağlantı kablosu dış mekanlarda döşenmemelidir.
• Tüp motor ve ambalajı oyuncak değildir. Çocukları bunlardan uzak tutun. Yaralanma ve boğulma tehlikesi oluşabilmektedir.
• Ayar prosedürü sırasında üçüncü şahıslar panjur sisteminden uzakta tutulmalıdır.
• Tüp motorları açılmamalıdır.
• Tüp motorların bakıma veya özel bir servise ihtiyacı yoktur.
• Panjur kasasının kapağı, her zaman erişimin mümkün olduğu bir yere yerleştirilmelidir.
• Montaj öncesinde tüp motorun hasarlı olup olmadığını ve aksesuarların eksik olmadığını kontrol edin.
• Tüp motorun çekme yükü ve tasarımı panjur sistemine uyarlanmalıdır. Tüp motorun yüklenme sınırı aşılmamalıdır.
• Tüp motor 4 dakikalık bir çalıştırma süresine sahip kısa süreli işletim için tasarlanmıştır. Uzun süreli bir işletim nedeniyle ısınma halinde veya çok yüksek bir çekme gücü oluştuğunda tüp motor otomatik olarak kapanır. 15 dakikalık bir soğutma süresi sonrasında tüp motor tekrar işletme hazır olur.
• Panjur sisteminin kolay açılıp kapanmasını düzenli olarak kontrol edin, kış aylarında don kontrolü yapın.
• Panjur sisteminiz ile ilgili sorularınızda lütfen müşteri hizmetlerimize başvurun.
• Kış ve yaz aylarındaki sıcaklık farkları nedeniyle uç noktası pozisyonlarında düşük farklar oluşabilir. İhtiyaç durumunda uç noktalarında ince ayar yapılması gerekebilir.
• Sekizgen milin uzunluk toleranslarını uygun bir kovanlı makara (MAXI ürün no 80100, MINI 80200) ile dengelenmelidir.
• Kovanlı makaranın sekizgen mil içerisinde en az 60 mm kaydırılması gerekmektedir (sayfa 194). Sekizgen mildeki tüp motoruna temas etmemesi ve işletimini engellememesi gerekmektedir.

AMACINA UYGUN KULLANIM

• Tüp motoru sadece panjur sisteminde kullanım için tasarlanmıştır.
• Tüp motorlar sadece usulüne uygun olarak kurulmuş olan panjur sistemlerinde kullanılabilir.
• Panjur sistemi çok iyi bir durumda olmalıdır.
• Panjur sistemindeki bozukluklar kullanımdan önce giderilmeli ve hasarlı parçalar değiştirilmelidir.
• Tüp motorun farklı veya amacını aşan bir kullanımı, amacına uygun olmayan kullanım olarak addedilir.
• Amacına uygun olmayan kullanımdan kaynaklanan müteakip hasarlar, maddi hasarlar ve kişilerin yaralanmasından Alfred Schellenberg GmbH şirketi sorumlu tutulamaz.

CE AÇIKLAMASI VE UYUMLULUK

Tüp motor (ürün no: 20506/20510/20810/20820/20840/20507/20511/20811) yürürlükte olan tüm Avrupa ve ulusal direktiflerin gereksinimlerini karşılamaktadır. Uygunluk belgelenmiştir ve ilgili dokümanlar ve uygunluk belgesinin orijinali üreticide muha-faza edilmektedir.

Evsel atık olarak bertaraf edilemez! Tüp motorlar geri dönüşüme uygundur ve bir geri dönüşüm merkezine veya elektrikli evsel atıklar toplama yerlerine verilebilirler.

GARANTI ŞARTLARI

Ürünlerimizin malzeme ve üretim hataları içermediğini garanti ederiz. Aşağıdaki nedenlerden dolayı oluşan hasarlar garanti kapsamı dışındadır:

• kullanıma bağlı normal aşınmalar
• usulüne uygun olmayan montaj, bağlantı, kullanım veya işleme
• mücbir sebepler veya diğer dış etkenler
• üçüncü kişiler tarafından usulüne uygun olmayan bakım ve onarım yapılması
• üçüncü kişiler tarafından teknik değişiklik yapılması

Garanti kapsamında ürünü tamir etme veya eşdeğerdeki bir başka SCHELLENBERG ürünü ile değiştirme hakkımız bulunmaktadır. Garanti süresi cihazın tamir edilmesi veya değiştirilmesi ile uzatılmış olmaz. Garantinin sağlanabilmesi için fatura/fişin ibraz edilmesi gerekmektedir. Cihazı tarafımıza gönderirken lütfen faturanın bir kopyasını ve cihaz hatası ile ilgili kısa bir açıklamayı da birlikte gönderin.

Tüp motor hakkında satın alma tarihi itibarıyla geçerli olmak üzere aşağıdaki garanti süreleri geçerlidir: 5 yıl garanti, ürün no 20506/20510/20810/20820/20840/20507/20511/20811.

TEKNIK VERILER

Ürün No.	20506/20507	20510/20511	20810/20811	20820	20840
Panjur sistemi Mini Mini Maxi	Maxi Maxi
∅ Sekizgen mil	40 mm	40 mm	60 mm	60 mm	60 mm
Tork	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Maks. çalıştırma süresi	4 dakika	4 dakika	4 dakika	4 dakika	4 dakika
Maks. kumaş panjur alanı	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Çekme gücü	15 kg	25 kg	20 kg	34 kg	60 kg
Nominal güç	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Uç nokta ayarı	Telsiz	Telsiz	Telsiz	Telsiz	Telsiz
Duvar yatağı dahil	1 konfor seti	1 konfor seti	1 konfor seti	1 konfor seti	1 konfor seti
Garanti süresi	5 yıl	5 yıl	5 yıl	5 yıl	5 yıl
Maks. montaj uzunluğu	550 mm	550 mm	550 mm	550 mm	550 mm

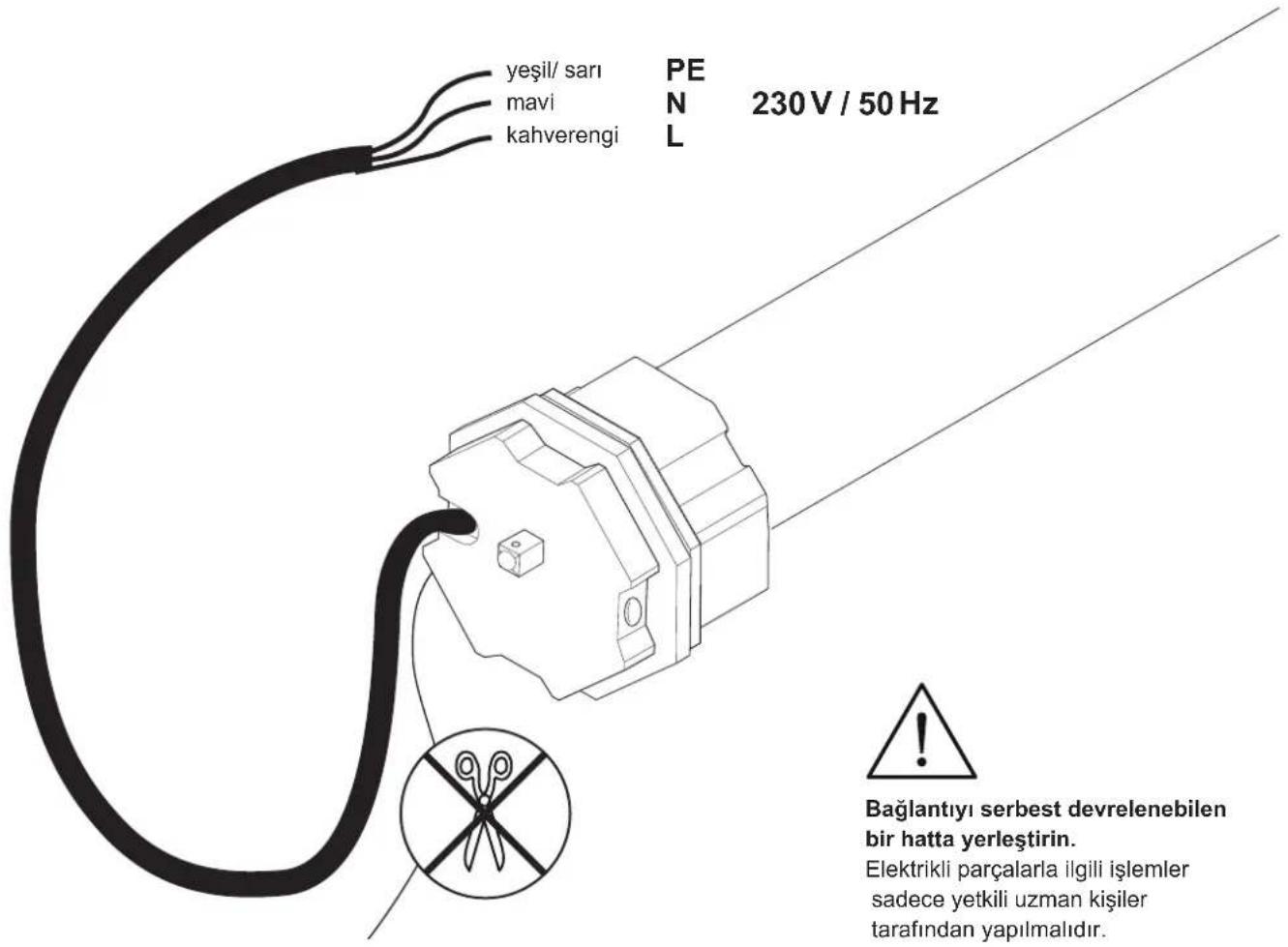

KABLO BAĞLANTISI

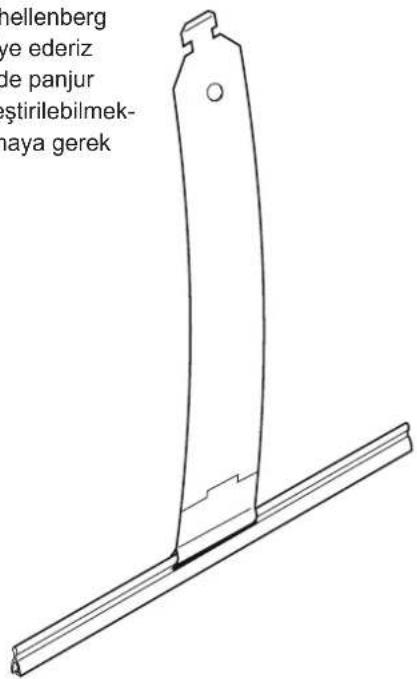

AKSESUAR ÜRÜNLER: PANJUR ASKISI

Milin zırhını monte etmek için Schellenberg panjur askısı kullanılmasını tavsiye ederiz (ürün no 19200/19400). Bu sayede panjur zırhı güvenli bir şekilde mile yerleştirilebilmektedir. Kolay bir şekilde ve vidalamaya gerek kalmadan.

19200

19400

AKSESUAR ÜRÜNLER: UZAKTAN KUMANDA

Tüp motorun programlanması uzaktan kumanda (aksesuar ürün) ile gerçekleştirilir. Uzaktan kumandalar: 20015/20019/20021/20022 veya 5-Kanal: 20016/20020/20023/20024.

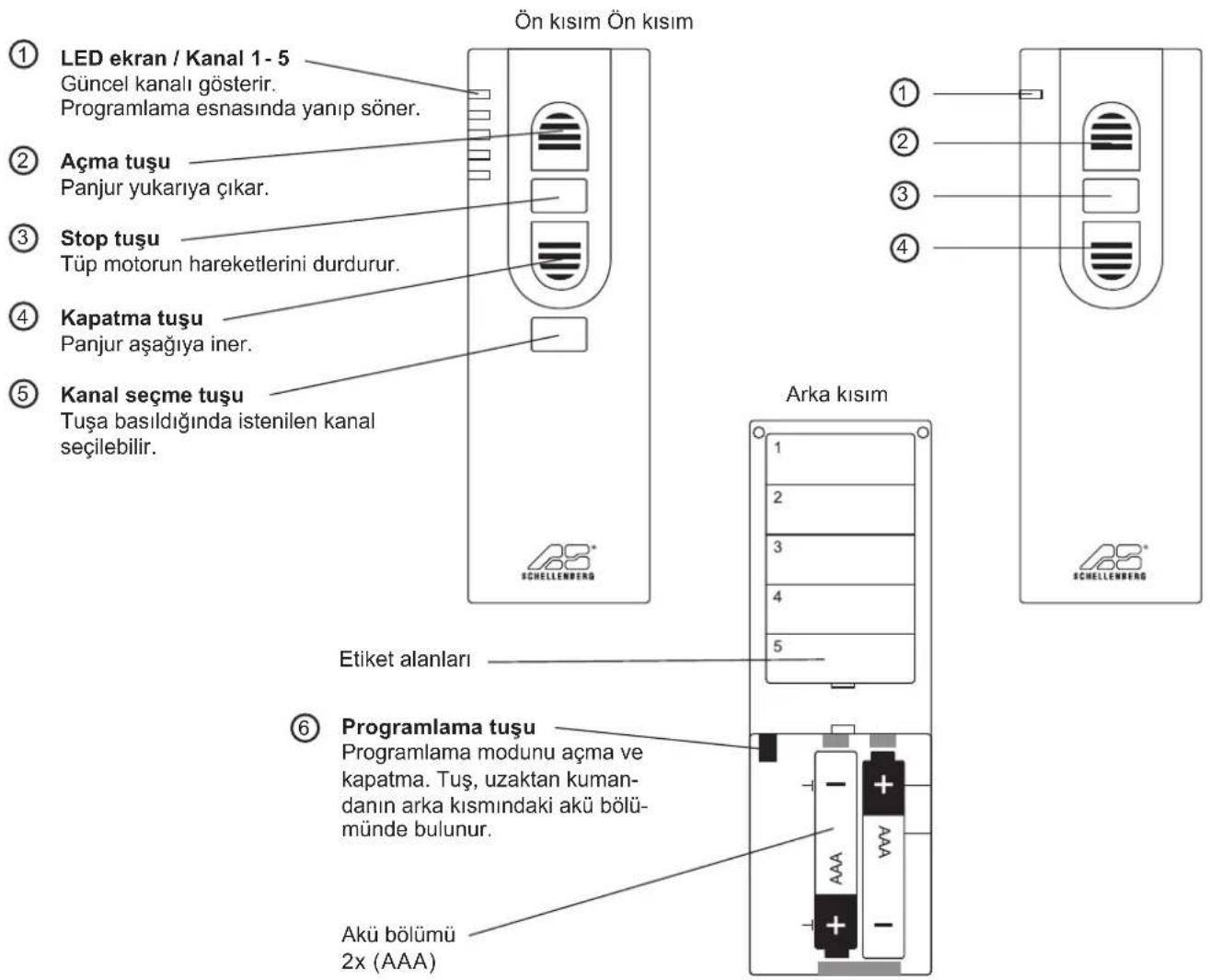

TUŞ AÇIKLAMALARI

5 kanallı 1 kanallı

1 kanallı

- Kanal durumuna göre aynı anda beş tüp motoru kumanda edilebilir

- Açma tuşuna basıldığında bütün tüp motorlar aynı anda yukarı çıkar

- Kapatma tuşuna basıldığında bütün tüp motorlar aynı anda aşağıya iner

- Panjurlardaki uç noktalar bireysel olarak ayarlanabilir

M = Tüp motor

K = Kanal

5 kanallı

- Kanal durumuna göre aynı anda beş tüp motoru kumanda edilebilir

- Kanal seçme tuşuna basıldığında tüp motorlar arasında seçim yapılabilir

- Açma tuşuna basıldığında ilgili tüp motoru yukarıya çıkar

- Kapatma tuşuna basıldığında ilgili tüp motoru aşağıya iner

M = Tüp motor

K = Kanal

ОГЛАВЛЕНИЕ

M = torumootor K = kanal

TP Bağlantıyı serbest devrelenebilen bir hatta yerleştirin.

Elektrikli parçalarla ilgili işlemler sadece yetkili uzman kişiler tarafından yapılmalıdır.

TR Not: Bir sonraki adımlara geçmeden önce tüp motorların adres tahsislerinin yapılmasını tavsiye ederiz.
