GÜVENLIK VE UYARILAR

Sayin Musterimiz,

lütfen bu talimatlarihepsini kurulum ve devreye alma oncesinde okuyun. Calismalara baslamazdan once butun guvenlik uyailarini dikkate alin. Talimatlari muhafaza edin ve bu urün ile iliskili olasi tehlikeler

hakkinda her kullaniciyi uyarin. Ürünun sahibinin degişmesi halinde bu talimat-lari=yeni sahibine de verin. Uygun olmayan kullanim veya yanlş kurulumdan kaynaklanan hasarlarda garantı ve herhangi bir garantı talebi gezemensiz olur.

GUVENLIK UYARILARI

Elektrik carpmasi tehlikesi vardir! Elektrik tesisatlari, uzerinde calismaya baslamadan once kapatilmasi gerekir.

• Devrenin yanlilikla açilmasina karşi güvenlik onlemleri alin. Bu ayni zamanda elektrikli panjur sistemleri bakim ve onarimi yüzinde geçerlidir.
• Elektrik böglantilari sadece yetkili, onayluzman tarafindan yapilabilir.
• Yanlis montaj, ciddi yaralanmalara veya maddi hasara neden olabilir.
• Arizali aygtilarin kullanimi kişileri tehlikeye atabilir ve maddi hasara (elektrik carpması, kisa devre) yol acabilir. Bu nedenle kesinlikle bozuk veya hasarl iyaygtiları kullanmayın.
• Yerel elektrik tedarikçisinin duzenlemelerine ve elektrik tesisatı hakkinda geleçeri:tüm standartlara veyonetmeliklere uyulmaldir.
• Ürünü sadece kuru ortamlarda kullanin (koruma sinifi IP20).
• Ürün ve ambalaj, oyuncak degildir. Onlardan Çocuklari uzak tutun, yaralanma veya bogulma tehlikesi bulunmaktadir.
• Ürünü acmayin, yaralanabilirsiniz.
• Elektrik prizi veGPCaynagiher zaman kolayca erisilebilir olmalidir.
• Panjur sisteminin hareket alanindan insanleri uzak tutun. Panjur sisteminin hareket alanı calisma sirasinda incelenebilir olmaldir. Yaralanma tehlikesi yardir.
• Beden, zihin veya algı özellikleri eksikligine®, olarak ürünü guvenli ve İhtiyatlı bir Şekilde kullanma yetenegine sahip olmayan Çocuklar ya da kılışer ürünü kulanmaya veya monte etmeye izinl degildir. Denetim altinda veya aygün guvenli kullanimi konusunda®, eğitim verilmigi ve olusabilecek tehlikeleri idrak etmigi olmaları halinde ürün, 8 Yaş ve üzeri Çocuklar ve de Düşuk beden, duyu veya zihni yetenekleri haiz olan veya yeterince deneyim ve bilgisi olmayan kılışer tarafindan kullanilabilir. Temizlik ve kullanıbakimi®, gozetim olmaksın Çocuklar tarafindan,—geçleşirilmemelidir.
• Cocuklarin panjur kayisi surucusüyle oynamasina izin verilmemelidir.

CE-ACIKLAMASI VE UYUMLULUK

Şerit sarici (Ürün No. DE 22767, 22728), Avrupa direktifleri ve ulusal direktif-lerin geleçerli istemlerini karsilar. Uygunluk ispat edilmistir. AB Uygunluk Beyanı nın tam metni Şu internet adresinde mevcuttur: http://www.schellenberg.de (Download-Center'daki „Servis“ menu öğesi).

2006/42/EC sayili makine direktifi

2014/53/AB sayili telsiz systemleri direktifi (RED)

2011/65/AB sayili RoHS direktifi

2014/42/EU Elektromanyetak Uyumluluk (EMC) Yönetmeligi

Evsel atiklarla birlikte bertaraf etmeyin! Ürün geri donusümlüdür ve geridönusüm merkezine veya elektronik ev atiklari icin baska bir toplama noktasina verilebilir.

AMACINA UYGUN KULLANIM

• Ürün sadece (Ürün No. 22767 / 22728) dokuma bandi üzerinde panjur sistemlerinin calıması,—çın tasarlan)—ir. Dolay—isyla panjur sistemi bu urün)—n teknik)—sartlarina uymak zorundadir.
• Baska ya da bunun disinda bir kullanim, amacina uygun olmayan kullanim olarak gürümektedir.
• Amacina uygun olmayan kullanimdan kaynaklanan muteakip hasarlar, maddi hasarlar ve kişisel yaralanmalardan Alfred Schellenberg GmbH sirketi sorumlututulamaz.
  EN13659 standardina gore, EN12045 uyarinca jaluziler icin belirlenen kayirdma sartlarinin yerine getirilmesini saglamak icin ozen gosterilmelidir. Açilmş konumda, alt kenarda yukariyaogrdu 150 N olcusnde bir kuvvet uygulamasinda kayma en az 40 mm. olmaldir. Bu sirada Özellikle son 0,4 m. de jaluzinin disari Çişhisin 0,2 m/s'den duşuk olmasina dikkat edilmesi gerekir.
• Panjur sistemi ve bileşenlerinin kusursuz bir halde bulunmaları gerekmektedir. Sistemdeki ya da bileşenlerindeki kusurlar ürünün yerleştilmesinden once bertaraf edilmelidir.
• Calisma alaninda, uygulama yerinde 230 V AC / 50 Hz'lik serbeste erisilebilir bir sebeke prizi bulunmasiŞartir (bkz. sayfa 229).
• Ürünün montaj yüzeyi yüz ve yapışal olarak-SAglam olmalidir.
• Sadece Özgün yedek parça kullanin, böylece arizaları ya da aygün hasar görmesini onlersiniz.
• Kōtū bir kayīs bandi yolu kayīs bandini tahrip edebilir ve ürünü gereksiz yere zorlayabilir. Ürünü kayīs bandi mumkün mertebe dik olarak panjur itme tertibatina girecek sekilde kurun. Bu sayede gereksiz sürtinme ve yipranmayi önlersiniz.

TEKNIK ÖZELLIKLER
Güç kayınalık calıma gerilimi 230 V AC / 50 Hz
Nominal güç 70 W
Yedek güç 0,5 W
Tork 10 Nm
Kısa sureli iletim 4 dakika
Azami yüz 30 U/min
Korumu tatsäch IP 20 (sadece kuru ortamlar yüz)
Koruma sinificant II
Şalter bağlama suresi adeti 2 (YUKARI ve AŞAGMA)
İzin verilen ortam sicalsı 0-40 °C
Güneys kontrol ayari 2.000 - 20.000 Lüks arasi
Alacakaranlık otomatığine dayalı ayarlama alanı	2 - 50 Lüks arasi
Boyutlar bkd. sayfa 217
İzin verilen kayış bandı genişlikleri 23 mm (maksı-kayış bandı)
Kemer bandı uzunluğu	7,6 m kayış kalınliginda 1,0 mm 6,2 m kayış kalınliginda 1,3 mm 5,2 m kayış kalınliginda 1,5 mm
Azami jaluzi yüzeyi	6,0 m² plastik 3,0 m² alüminyum / ahşap
Azami jaluzi ağırkı 4,5 kg/m	2 plastik 10 kg/m² alüminyum / ahşap
Elektrik kablosu	2 x 0,75qmm H03VVH2-F
KumandaDMIğmelerininayoşi	5
LEDayoşi	3
Ses basinci seviyesi	LpA ≤ 70 dB (A)
Telsiz frekansı	868,4 MHz Schellenberg Radio System
Verici gü;cü	maks. 10 dBm
Bina icindekiMZil/Açık alandakiMZil	ca. 20 m / 100 m

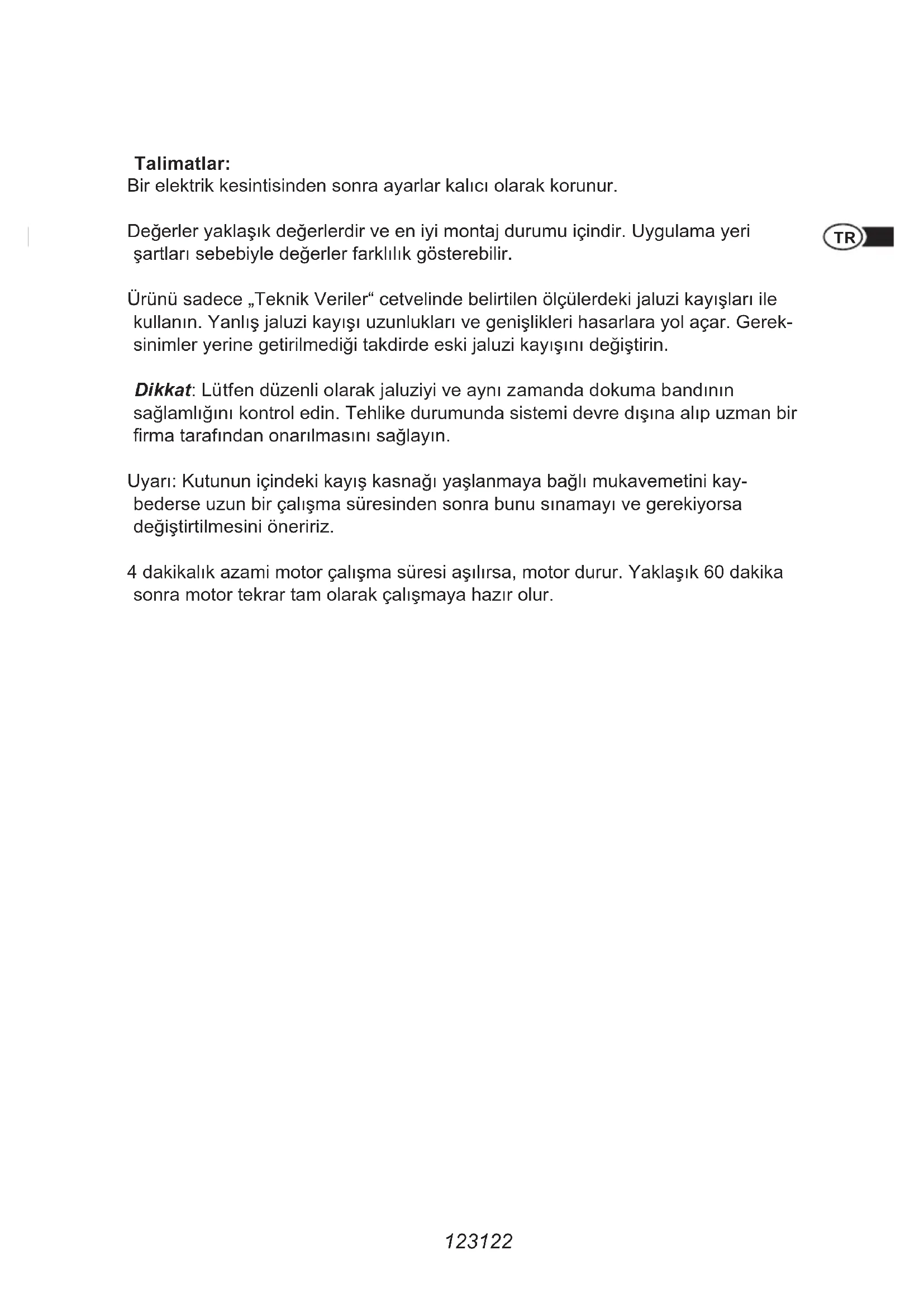

Talimatlar:

Bir elektrik kesintisinden sonra ayarlar kalici olarak korunur.

Değerler yaklaşık degerlerdir ve en iyi montaj durumu icindir. Uygulama yeti Şartları sebebyle degerler farklilik gozterebilir.

Urunu sadece, Teknik Veriler cetvelinde belirtilen olçulerdeki jaluzi kayilari ile kullanin. Yanlş jaluzi kayisi uzunluklar ve genislikleri hasarlara yol açar. Gereksinimler yerine getirilmediği takdirde eski jaluzi kayisini degistirin.

Dikkat: Lüften duzenli olarak jaluziyi ve ayin zamanda dokuma bandinin sekslamigi ini kontrol edin. Tehlike durumunda sistemi devre disina alip uzman bir firma tarafindan onarilmasinı sekslayin.

Uyari: Kutunun icindeki kayis kasnagi yaşlanmaya bagl mukavemetini kaybederse uzun bir calisma suresinden sonra bunu sinamayi ve gerekiyorsadehyistirtilmesini oneririz.

4 dakikalık azami motor calisma suresi asilirsa, motor durur. Yaklaksik 60 dakika sonra motor tekrar tam olarak calismaya hazir olur.

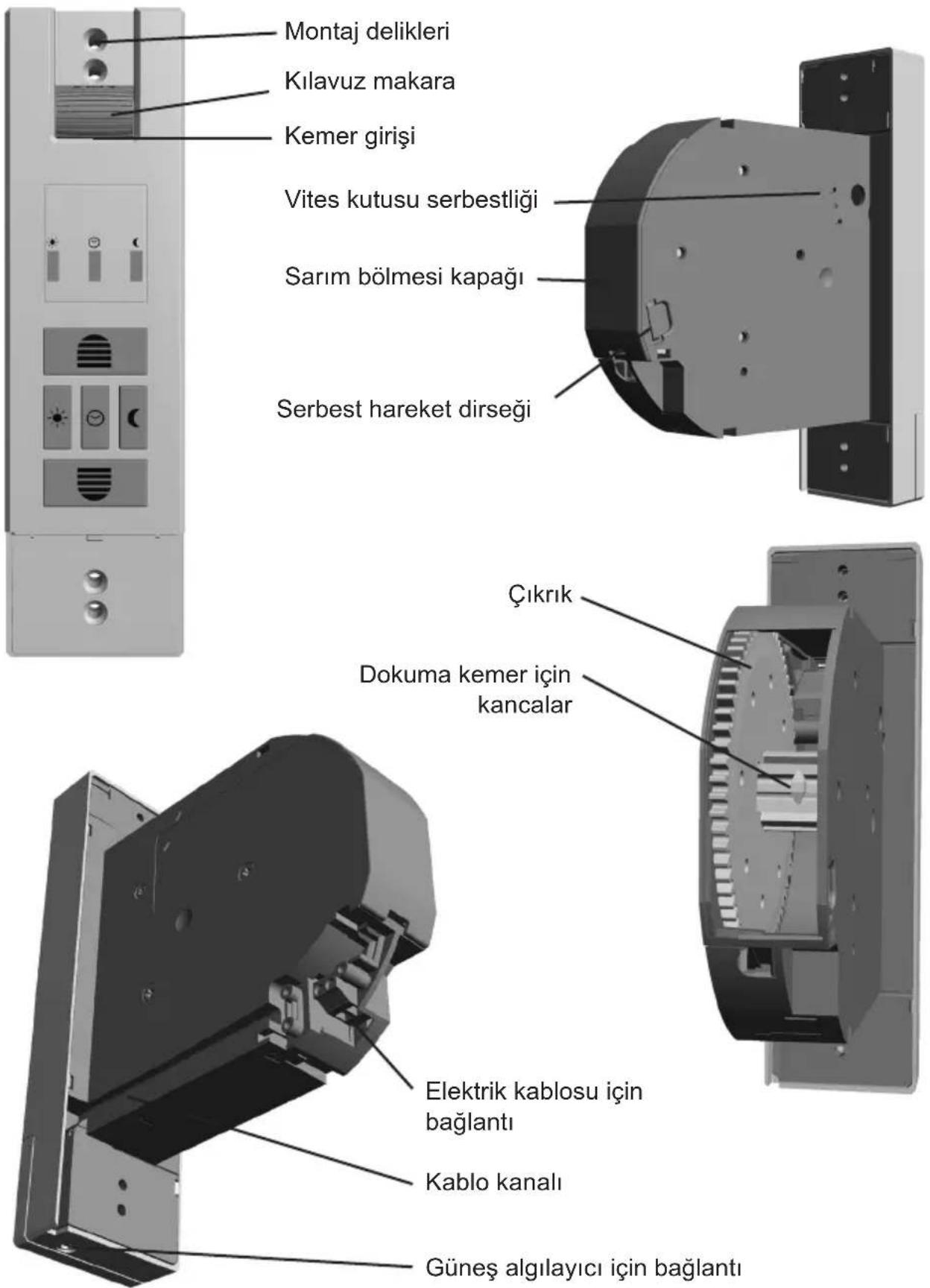

ÜRUN AÇIKLAMASI

DUğME VE GÖSTERGE AÇİKLAMASI

① LED güneş
② LED saat
③ Ay LED i
Yukariya duğmesi Panjur yukariya hareket ediyor.
Güneş dügmesi Güneş otomatigi ne itkinleşirir
⑥ Saat dugmesi Otomatik system icin saati ayarlama amacli.
Karartma tuşu Karartma fonksiyonunu açar ve kapatır
8 Asaigi dugmesi Panjur asaigiya hareket ediyor.

Tüm LED'lerin ayrintili bir açıklaması ①-③

LED kapali

LED açık LED yanıp** sönüyor

LED hizl biçimde yanip söner

Kapatilan bir fonksiyona ait bir veya birden fazla LED'in yanması halinde bu isiklar 5 dakika icinde kapanir. Kontrol amacyla herhangi biranda istenilen bir tuşa kisaca basilabilir ve LED'ler yeniden 5 dakika boyuncayanmaya stelltr.
