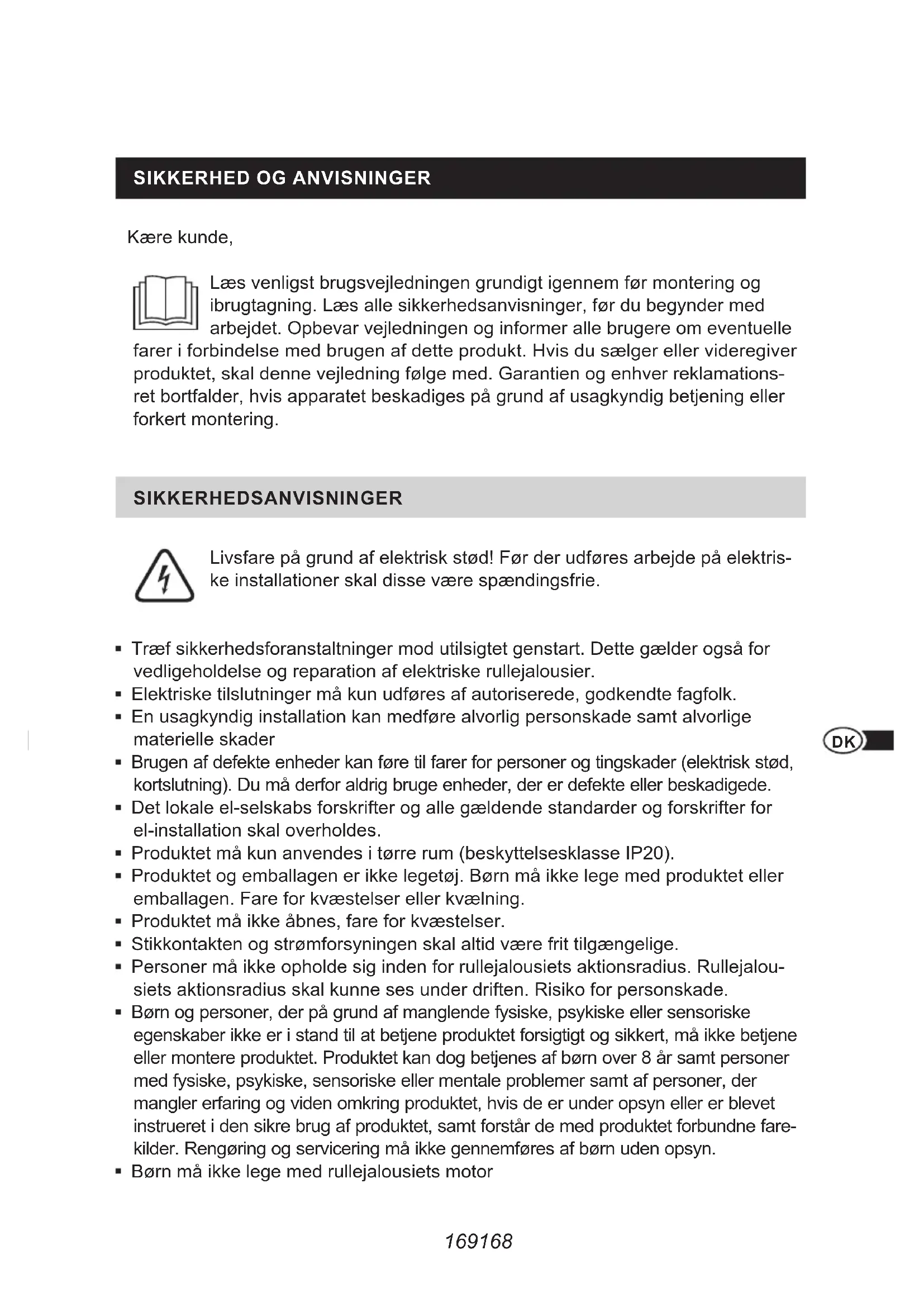

SIKKERHED OG ANVISNINGER

Karekunde,

Læs venligst brugsvejledningen grundigt igennem før montering og ibrugtagning. Læs alle sikkerhedsanvisninger, før du begynder med arbejdet. Opbevar vejledningen og informer alle brugere om eventuelle

farer i forbindelse med brugen af dette produit. Hvis du sælger eller videregiver produitet, skal这部分 vejledning følge med. Garantien og enhver reklamationsret bortfalder, hvis apparatet beskadiges på grund af usagkyndig betjening uller forkert montering.

SIKKERHEDSANVISNINGER

Livsfare på grund af elektrisk stød! Før der udføres arbejde på elektriske installationer skalppe spændingsfrie.

• Træf sikkerhedsforanstaltninger mod utilsigtet genstart. Dette gælder øgså for vedligeholdelse og reparation af elektriske rullejalousier.
• Elektriske tilslutninger mä kun udføres af autoriserede, godkendte fagfolk.
• En usagkyndig installation kan medfore alvorlig personskade somt alvorlige materielle skader
• Brugen af defekte encheder kan före til farer for personer og tingskader (elektrisk stød, kortslutning). Du<mä derfor aldrig bruge encheder, der er defekte eller beskadigede.
• Det lokale el-selskabs forskrifter og alle gældende standarder og forskrifter for el-installation skal overholds.
• Produktet mä kun anvendes i tøre rum (beskyttelsesklasse IP20).
• Produktet og emballagen er ikke legetøj. Børn på ikke lege med produitet eller emballagen. Fare for kvæstelser eller kvælning.
• Produktet må ikke abnes, fare for kvaestelser.
• Stikkontakten og strømforsyningen skal altid vare frit tilgængelige.
• Personer pågressive sig inden for rullejalousiets aktionsradius. Rullejalousiets aktionsradius skal kinne ses under driften. Risiko for personskade.
• Børn og personer, der på grund af manglende fysiske, psykiske eller sensoriske egenskaber ikke er i stand til at betjene produit forsigtigt og sikkert, på jeg betjene eller montere produit. Produktet kan dog betjenes af børn over 8år samt personer med fysiske, psykiske, sensoriske eller mentale problemer somt af personer, der mangler erfaring og viden omkring produit, hvis de er under opsyn eller er blevet instrueret i den sikre brug af produit, somt forstår de med produit forbundne farekilder. Rengring og servicering på jeg gennemføres af børn uden opsyn.
  Børn ma ikke lege med rullejalousiets motor

CE-ERKLÄERING OG OVERENSSTEMMALSE

Bandoprulleren (varenr. DE 22767, 728) opfylder de gældende krav fra de europæiske og nationale direktiver. Overensstemmelsen er dokumenteret. Den fulde tekst fra EU-overensstemmelseserklaeringenfindes på internetadressen: http:// www.schellenberg.de (menupunkt „Service“ i download-centret).

Maskindirektiv 2006/42/EF

Radioudstyrsdirektiv RED 2014/53/EU

RoHS-direktiv 2011/65/EU

EMC-direktiv 2014/42/EU

Må ikke bortskaffes sammen med husholdningsaffald! Produktet kan genbruges og kan afleveres på genbrugspladsen eller et indsamlingssted for elektrisk husholdningsaffald.

KORREKT ANVENDELS

• Produktet er (Varenr. 22767 / 22728) udelukkende beregnet til drift af rullejalousystemer via trækbändet. Til dette formal skal rullejalousianlægget svare til produits tekniske forudsætninger.
• Hvis produit anvendes til andre eller yderligere formål, anvendes det ikke korrekt.
• Alfred Schellenberg GmbH hæfter ikke for foulgeskader, materielle skader og personskader, hvisproduktet ikke anvendes korrekt.
• Iht. standarden EN 13659 skal man sorge for, at de fastlagte forskydningsbetingelser for afskarmningerne iht. EN 12045 overholds. I nedrullet stilling skal forskydningen ved underkanten vare mindst 40mm ved en kraft pa 150N i opadgaende retning. Husk, at afskaermningens udkorselshastighed skal vare under 0,2m / sek . de sidste 0,4m .
• Rullejalousiet og dets dele skal vare i fejlfri tilstand. Mangler i systemet uller dets dele skal afhjælpes før Produktet monteres.
• Der skal vare en frit tilgengelig 230 V AC / 50 Hz stikkontakt på monteringsstedet (se side 229).
• Produktet skal monteres på en jævn og bæredygtig flade.
• Anvend kun originale reservedele for at undgå fejlfunktioner eller skader på apparatet.
• En dārlig bändstyring kan ødelægge bändet og belaste produit unødvendigt. Monter produit tåledes, at bändet lober ind i rullejalousiets motor sà lodret som muligt. Sādan undgås unødvendig friktion og slitage.

TEKNISKE DATA

Driftsspanding strormforsyning 230 V AC / 50 Hz

Mærkeeffekt 70 W

Effektstandby 0,5W

Drejningsmoment 10Nm

Kortvarig drift 4 minutter

Maks. hastighed 30 o / min.

Beskyttelsesklasse IP 20 (kun til tore rum)

Beskyttelsesklasse II

Bandlengde 7,6 m ved en bandtykkelse pa 1,0 mm

6,2 m ved en bandtykkelse pa 1,3 mm

5,2 m ved en bandtykkelse pa 1,5 mm

Maks. rullejalousiflade

Maks. rullejalousivægt

Lysnettilslutningskabel

Antal betjeningsknapper

Antal LED

Lydtryksniveau

Trädløs frekvens

Sendeffekt

Rækkevidde i bygninger /

Rækkevidde udendørs

6,0 m² plast,

Ved strømsvigt gár indstillingerne ikke tabt.

De angivne værdier er standardværdier og gælder for en ideel monteringssituat iion. Værdierne kan afvige på grund af forholdene på monteringsstedet.

Anvend produit kun med rullejalousiband med de mal, der er oplyst i tabellen «Tekniske data«. Forkerte bandlanger og -bredder medforer beskadigelser. Udskift det gamle bänd til rullejalousiet, hvis kravene ikke er opfyldt.

OBS: Kontroller afskærmningen savel som bändet regelmæssig for fejl. Tag systemet ved fare ud af drift, og lad det reparere af en specialist.

Bemærk: Ogsa bandskiven i rullejalousiets aftkærmning mister med arene fastheden. Derfor anbefaler vi, at den kontrolleres after längere tids brug og evt. udskiftes.

Hvis motorens maksimale koretid på 4 minutter overskrides, stopper motoren. After ca. 60 minutter er motoren igen klar til brug.

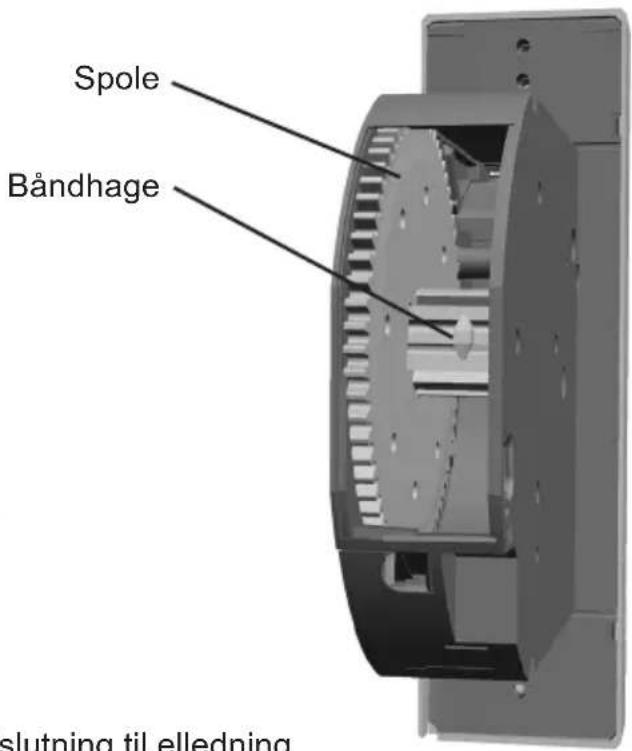

FORKLARING AF PRODUKTET

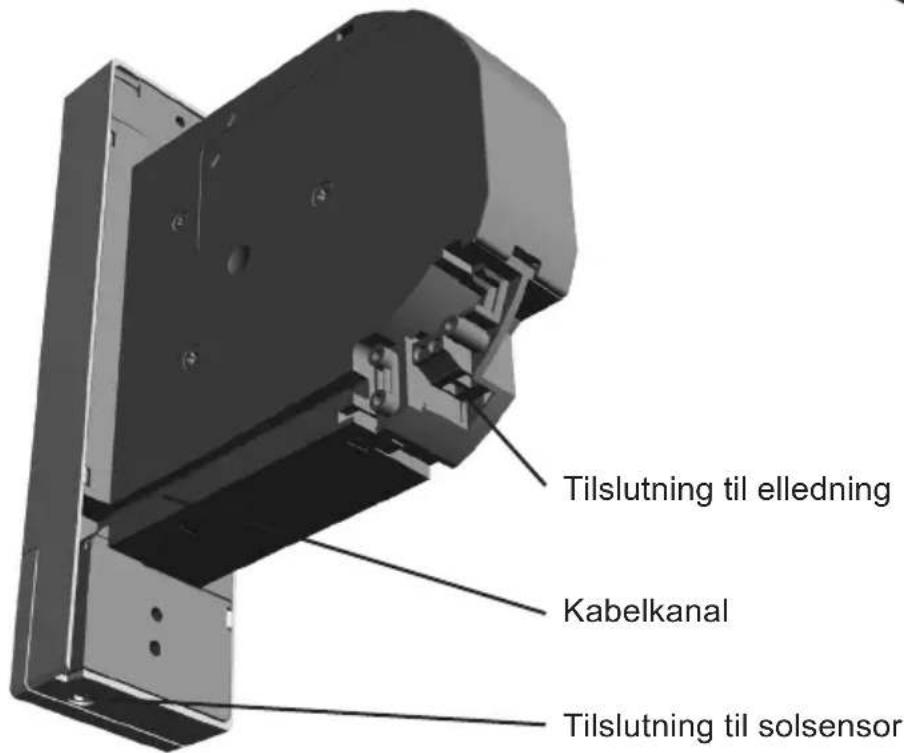

Fastgorelseshuller

Kasteblok

Bandabning

Gearopåsning

Oprulningskasseafdækning

Oplasningsklemme

DK

FORKLARING AF TASTER OG SKERM

① LED sol
② LED ur
③ LED mange
4 Tasten Opkorsel Rullejalousiet korer opad.
5 Tasten Sol Aktiverer solautomatikken.
6 Tasten Ur Til indstilling af klokkeslaet til aut
Taste skumring Taender aller slukker for skumringsfunktionen
8 Tasten Nedkorsel Rullejalousiet korer nedad.

Detaljeret beskrivelse af alle LED'er: ① - ③

LED fra

LED til LED blinker LED blinker hurtigt

I tilfælde af, at en eller flere LED'er blinker vedændt Funktion, slukkes de after 5 minutter. Til kontrol kan til enhver tid en vilkårlig tast trykkes, og LED'erne lyser igen i 5 minutter.

INNHOLDSFORTEGNELSE

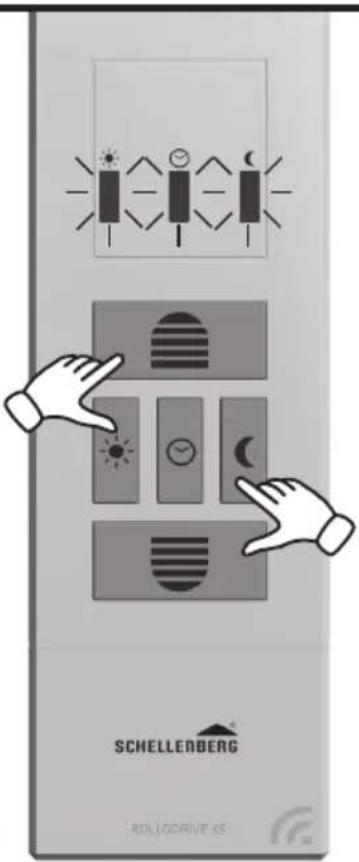

DK Gennem tryk på begge taster sættes ROL-LODRIVE i programmeringsmodus. Nu skal den tradløse fjernbetjening kobles indenfor 10 sekunder (tin 60 til 65). Er den tradløse fjernbetjening ikke blevet koblet indenfor 10 sekunder, skal ROLLODRIVE iven sættes i programmeringsmodus ved at gentage trin 60. Der kan maksimalt programmeres 5 fjernbetjenninger pr. kanal.
