HASZNÁLATI ÚTMUTATÓ RolloDrive 65 Premium Schellenberg

Biztonsag es megjegyzesek 78

Muszaki adatok 80

Termékmagyarázat 82

Gombok es kijelző magyarázata 83

A Meretek 217
Szükséges szerszámok 218
Szallitasiartalom 218
B Szerelés 219
C Veghelyzetek beallitasa 231
D Veghelyzetek modositasa / korrigalasa 235
E Kézi kezelés 236
F Automatikus üzemmod: nyitasi es zarasi idok beallitasa 238
G Akadalyerzékelö 241
H Elakadaszékelö 244
Menetidokorlatozás 247
J Opcionalis tartozek: feny-és alkonyatézekelö szenzor 248
K A vilagossag ertekenek beallitasa - Nap-funkcio 253
L Az Alkonyat-funkció be-és kikapcsolasa 253
M A nap funkció mukodési képe 259
N Az Alkonyat-ertek beallitasa -Alkonyat-funkció 265
O Az Alkonyat-funkció be-és kikapcsolása 265
P Az alkonyat funkció muködési képe 271
Q Kezi es automatikus atkapcsolas 277
R Opcionalis tartozek: rado- kezi adó/ -Idokapcsoló 281
S Párosítsa a radió- kézi adót a Rolllodrive 65 Premiummal 282
T Párositsa a további rádio- kézi adókat 287
U Gyariallaptba allitas 289

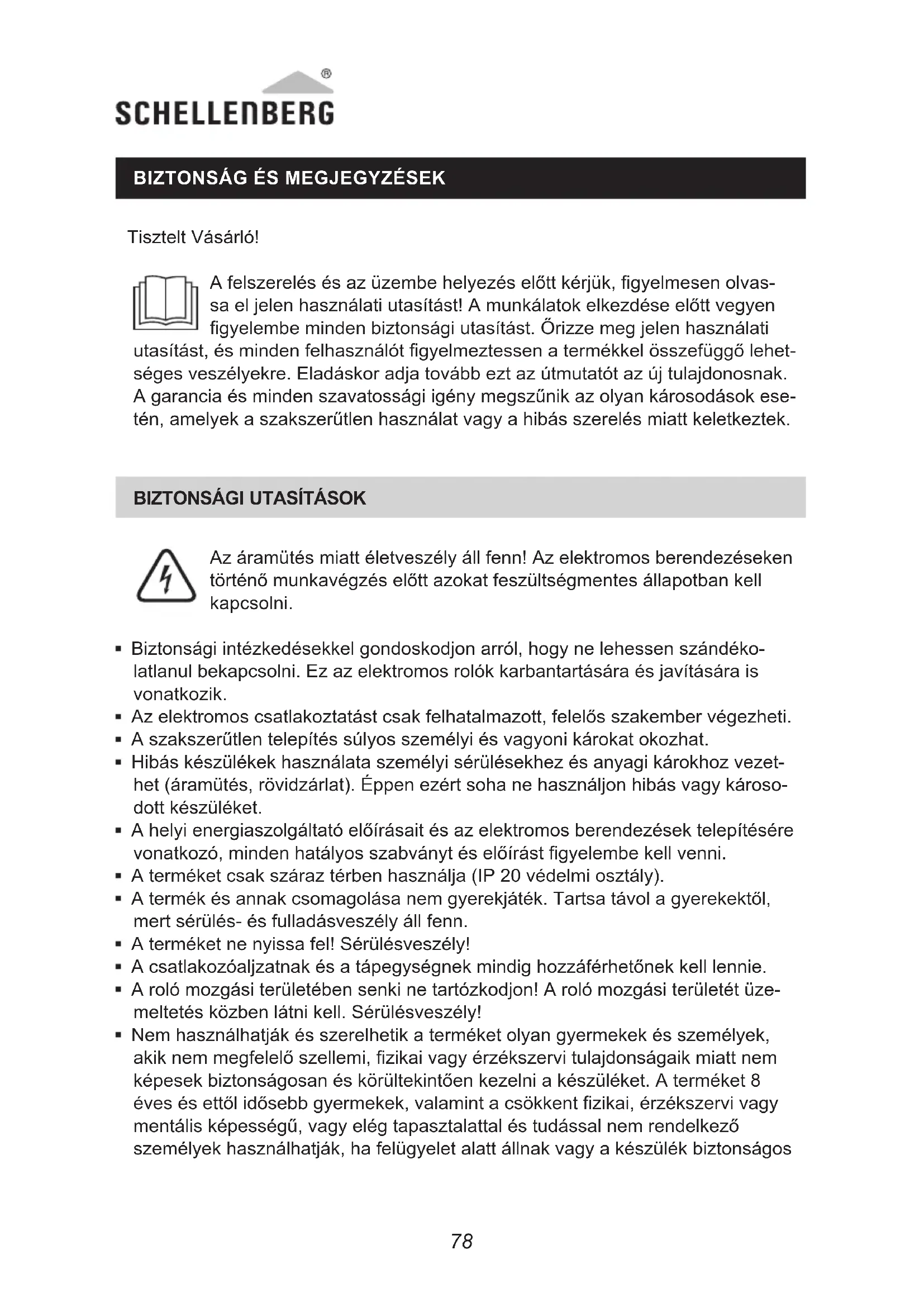

BIZTONSAG ES MEGJEGYZESEK

Tiszelt Vásárálo!

A felszerelés és az üzembe helyezés elött kérjuk, figyelmesen olvassa el jelen hasznalatiutasítást! A munkálatok elkezdésé elött vegyen figyelembe mindedbiztonságiutasítást. Orizze meg jelen hasznalati

utasítást, és minded felhasznalóf figyelmeztessen a termékkel összefüggő lehetséges veszélyekre. Eladáskor adja tovább ezt az utmutatót az útulajdonosnak. A garancia és minded szavatossági igény megszünik az oyan károsodások esétén, amelyek a szakszerútlen hasznalat vagy a hibás szereles miatt keletkeztek.

BIZTONSÁGIPUTASITÁSOK

Az áramütes miatt életveszély ally fenn! Az elektramos berendezésen történő munkavégzs elott azokat feszültsegmentes allapotban kell kapcsolni.

• Biztonsági intézkedésekkel gondoskodjon arról, hogy ne lehessen szandékolatlanul bekapcsolni. Ez az elektramos rolók karbantartására és javitására is vonatkozik.
• Az elektromos csatlakoztatástCsak felhatalmazott, feelös szakember végezheti.
• A szakszerutlen telepités sulyos személyi és vagonyi károkat okozhat.
• Hibás keszülékek használata személyi serülésekhez és anyagi károkhoz gezehet (aramütés, róvidzárlat). Éppen ezert soha ne használjon hibás vagy károsodott keszüléket.
• A helyi energiaszolgaltato eloirásait és az elektromos berendezések telepítésere vonatkozo, minded hatályos szabványt és eloirast figyembe kell venni.
• A terméketCsak száraz terben használja (IP 20 védelmi osztály).
• A termek és annak csomagolása nem gyerekjáték. Tartsa távol a gyerekktól, mert sérules- és fulladasveszély ally fenn.
  A terméket ne nyissa fel! Sérulésveszély!
• A csatlakozóaljzatnak és a pátegységnek mindig hozzaférhétőnek kell lennie.
• A roló mozgási területében senki ne tartózkodjon! A roló mozgási területét üzemeltetés kozben látni kell. Sérülésveszély!
• Nem hasznalhatjak és szerelhetik a terméket oyan gyermekek és személyek, akik nem megfelelo szellemi, fizikai vagy érzékszervi tulajdonságaik miatt nem képesek biztonságosan és körültekintően kezelni a készüléket. A terméket 8 éves és ettol idösebb gyermekek, valamint a csökkent fizikai, érzékszervi vagy mentalális képességü, vagy elég tapasztalattal és tudással nem rendelkező személyek hasznalhatjak, ha felügyelet alatt állnak vagy a készülék biztonságos

hasznalata vonatkozasaban oktatast kaptak es megertik az ebbol eredovo veszelyeket. A tiszitast es a felhasznaloi kezelest gyermekek felugyelet nelkul nem vgezhetik el.

• A gyermekeknek nem szabad megengedi, hogy a redonyzsinór-hajtással jatszanak.

CE NYILATKOZAT ES MEGFELELOSEG

A gurtnicévélő (cikksz. DE 22767, 728) megfelel az europai és nemzeti irányelvek hatályos követelményeinek. A megfeleló séget igazoltuk. Az EK megfeló ségi nyilatkozat teljes szövegét a következő internetcímen érheti el: http://www.schellenberg.de (Letöltési közpoint „Szerviz" menüpontja).

Gépekre vonatkozó 2006/42/EK irányelv

A radioberendezesekre vonatkozó 2014/53/EK irányelv (RED)

2011/65/EK RoHS-irányelv

EMC irányelv - 2004/108/EK

Tilos háztartási hulladékként ártalmatlanitani! A termek úrahasznositätó, és az elektromos háztartási hulladékokat gyüjtő hulladéklerakó vagy -átvévo helyeken adható le.

RENDELTETÉSSZERÜ HASZNÁLAT

• A terméket (Cikkszám: 22767 / 22728) kizárólag zsinóros redonyök uzemelétésère tervezték. A redonyöknek ezert eleget bell tenniuk a termek muszaki kovetelményeinek.
• Az ettil etero vagy ezt meghalado hasznalat nem rendeltetesszeruk minosul.
• Az Alfred Schellenberg GmbH vällalat nem feel a nem rendeltetesszerü használat miatt keletkező kovetkezménykárokér, anyagi károkér és személyi károkér.
• Az EN 13659 szabvány szerint gondoskodni kell rola, hogy drapéria eseten az elóirt elmozdulási felteteleket az EN 12045 szerint betartsák. Legurított all-apotban az also élnél felfelé ható irányba 150 N-os erő eseten az elmozdulás legalább 40mm legyen. Közben különösen ügyelni kell arra, hogy a drapéria kijáratási sebessége az utolsó 0,4 m-en 0,2 m/s-nál kisebb legyen.
• A rolóknak és azok alkatrészeinek minded esetben kifogástalan állapotban kell lenni. A berendezés vagy alkatrészeinek hiányosságait a termék beépitése elöttt meg kell szüntetni.

SCHellenBERG

• A beszerelés helyén szükség van egy elérhető, szabad 230 V AC / 50 Hz halózati aljzatra (lásd 229. oldal).
• A termek szerelési felülete sima és teherbiró legyen.
• Csak eredeti cserealkatreszeket hasznaljon, igy elkerulhet a temek uzemzavarait, ill. hibait.
• A hevder helytelen elvezetese miatt tönkremehet a hevder, és a terméket szükségtemül megterhelheti. Ügy szerelje fel a terméket, hogy a hevder lehetőleg fuggőlegesen fusson be a hevder meghajtásába. Igy elkerülhétő a felesleges surlódás és kopás.

MÜSZAKI ADATOK
Tápegység típfeszültsege 230 V AC / 50 Hz
Névleges teljesitmény 70 W
Készenlétieteljesitmény 0,5 W
Forgatónyomaték 10 Nm
Rövid idejǔ működés 4 perc
Max. fordulatszám 30 f/perc
Védelmi típus IP 20 (csak száraz tér)
Védelmi osztály II
Kapcsolásii idök száma 2 (FEL és LE)
Ideális környezeti hősérseklet 0-40 °C
Napfényérzekelő automatika beál- itási tartománya	2000 – 20 000 Lux
Alkonyatérzekelő automatika beál- itási tartománya	2 – 50 Lux
Mérétek	lásd 217. oldal
Használható hevederszelességek	23 mm (Maxi-zsinór)
Zsinór hossza	7,6 m -es zsinórvastagságnól 1,0 mm 6,2 m -es zsinórvastagságnól 1,3 mm 5,2 m -es zsinórvastagságnól 1,5 mm
Max. roló felület	6,0 m2mūanyag 3,0 m2aluminium/fa
Max. redönysúly	4,5 kg/m2mūanyag 10 kg/m2aluminium/fa
Csatlakozókábelek	2 x 0,75qmm H03VVH2-F
Kezelőgombok száma	5
LED-ek száma	3
Hangnyomásszint	LpA ≤ 70 dB (A)

MUSZAKI ADATOK

Rádiofrekvencia 868,4 MHz Schellenberg rádiorendszer

Adoteljesitmény max 10 dBm

Hatotávolság az épuletekben /

Szabadtéri hatótvolság

ca. 20m / 100m

Megjegyzések

Áramkimaradas után a beállítások megmaradnak.

Az ertekekCsak megkoelito adatok, esCsak az idealis beepitesi körulmenyek eseten mertekadoak. Az adott beeptesi körulmenyektöl fuggoen az ertekek valtozhatnak.

A terméketCsak a,Muszaki adatok" tablázatban megadott méretezésu redonyz sinórokkal használja. A nem megfelelo hosszú es szelességu redony hevder károsodáshoz gezethet. A régi redony hevder cserejekor minded kovetelmenynek meg kell feleni.

Figyelem: rendszeresen ellenorizze, hogy a draperia es a zsinor ep allapotban van-e. Veszely eseten helyezze üzemen kivul a berendezest mutatjak es szaks-zervizben javittassa meg.

Megegyzés: mivel a zsinórtárcsa a redónykaszniban eloregedés miatt is elves-zitheti a szilárdságát, azt javasoljuk, hogy ezeket hosszabb alkalmazásí idó után Ellenőrizzé és adott esetben cseréltesse ki.

Amennyiben a motor meghalada a maximális 4 perces futásidót, a motor megáll. Kb. 60 perc mulva a motor ismét teljesen üzemépes.

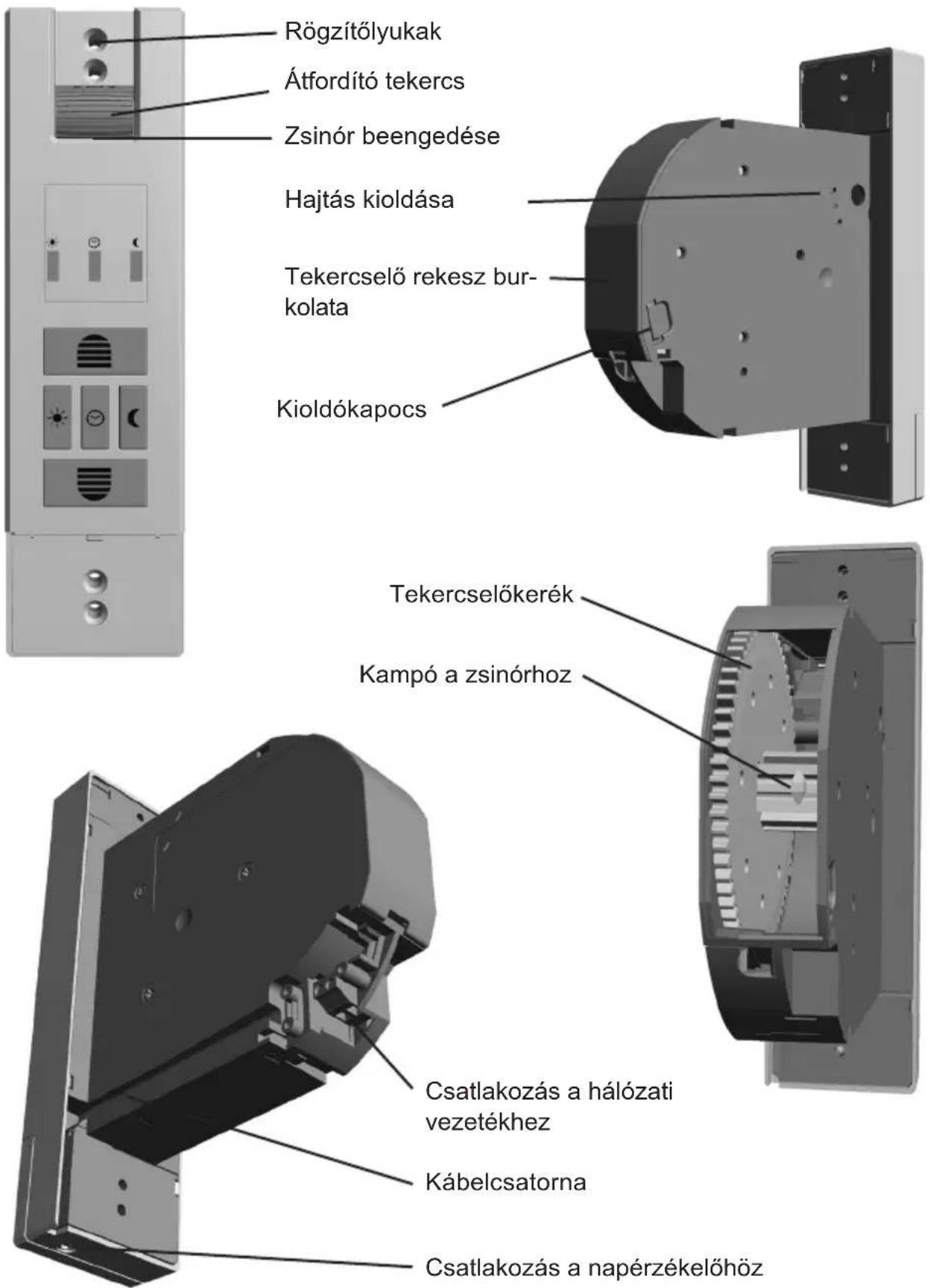

TERMÉKMAGYARAZAT

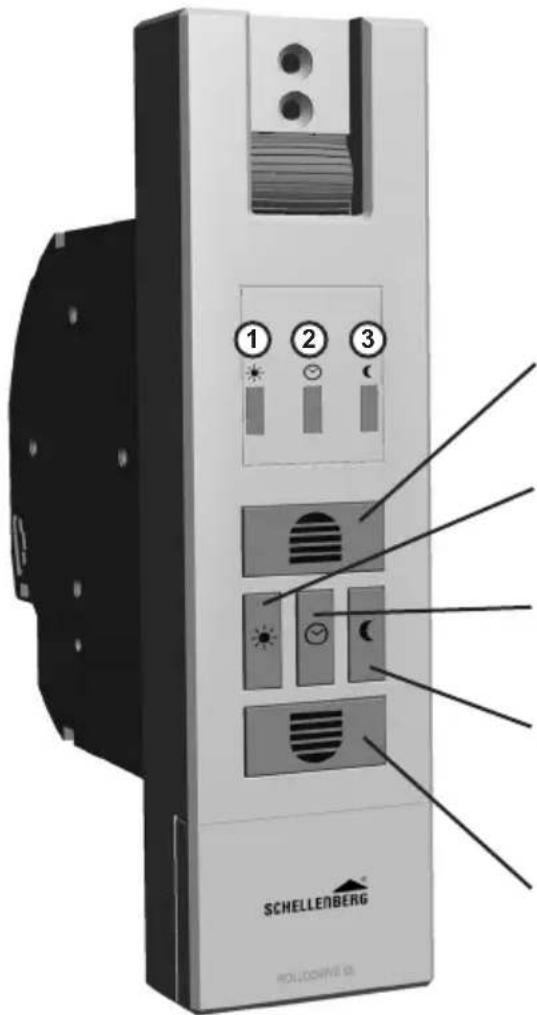

GOMBOKÉS KIJELZÖ MAGYARAZATA

① LED nap
② LEDóra
③ Hold LED
(4) Felfelé gomb

Redony felfelé megy.

⑤ Nap billentyú

Aktivalja a nap automatikát.

⑥ Ora billentyu

Az automatikus ido beallitasahoz.

(7) Alkonyat nyomógomb

Be- vagy kikapcsolja az Alkonyat-funkciót.

Lefelé gomb

Redony lefelé megy.

LED-ek részletes leirasa: ① - ③

LEDki

LED be LED villog LED gyorsan villog

Ha bekapsolt funkció mellett egy vagy tòbb LED villog, akkor azok 5 perc eltevel kikapcsolódnak. Ellenörzés celjából barmikor röviden lenyomhatunk egy tetszǒleges nyomógombot és LED-ek ismét 5 percig világítani fognak

SADRZAJ

Sigurnost i napomene 85

Tehnicki podaci 87

Ha a beallitott vilagossagot kb. 10 percig folyamatosan erzekeli, a redony a napszenzor szivofejig lemegy. Kb. 20 perc mulva a redony egy kicsit felmegy, a napszenzor felold es ujra mer. Ha tovabbra is a beallitott vilagossagot erzekeli, a redony ott marad. Ha a beallitott feny no, akkor a redony a felso utkozig felmegy.

Figyelem! A szenzor kivalasztott helyzete megfelel a redony utjanak.

Ha a beallitott Alkonyat-erteket a rendszer kb. 15 mp-en keresztul eszlei, akkor a hold LED villogni kezd és a redony elmozdul lefelé. A lefelé törtő elmozdulás befejezesét követően az Alkonyat-funkcióCsak 19 ora elteltével aktivalódk übjol.A redony kézi üzemmodban vagy a felfelé valo elmozdulás következő beallitott idopontjában mozdul el ismet felfelé.

A két nyomogomb lenyomásával a ROLLODRI VE vezerlésst programozási uzemmodba kapcsoljuk. Ettól az idopontól számítva 10 mp-en belülcsatlakoztatni kell a kézi rádios adót (60-65. mveleti lèpěsek). Ha 10 mp eltelik anélkül, hogy csatlakoztatnák a kézi rádios adót, akkor a ROLLODRIVE-ot a 60. lèpès megismétlesével ismet programozási uzemmodba kell kapcsolni. Csatornanként max. 5 kézi ado programozhato.
