MANUALE UTENTE RolloDrive 65 Premium Schellenberg

Sicurezza ed avventenze 43

Dati tecnici 45

Spiegazione del prodotto 47

Spiegazione dei tasti e del display 48

A Misure 217
Utensili necessari 218
Fornitura 218
B Montaggio 219
C Impostazione delle posizioni di fine corsa 231
D Modifica / correzione delle posizioni di fine corsa 235
E Funzionamento manuale 236
F Funzionamento automatico: impostazione degli orari di aperture e di chiusura. 238
G Rilevamento ostacoli 241
H Riconoscimento dispositivo di bloccaggio 244
Limitazione durata ciclo 247
J Accessori opzionali: sensore solare e crepuscolare 248
K Impostazione del valore di luminosità - funzione solare 253
L Attivazione e disattivazione della funzione solare 253
M Diagramma funzionale della funzione solare 259
N Attivazione e disattivazione della funzione crepuscolare 265
O Attivazione e disattivazione della funzione crepuscolare 265
P Diagramma funzionale della funzione crepuscolare 271
Q Commutazione Manuale - Automatico 277
R Accessori opzionali: trasmettitore radio manuale / timer 281
S Collegare il trasmettitore radio-manuale con Rolllodrive 65 Premium 282
T Collegare ulteriori trasmettitore radio-manuali 287
U Reset impostazioni 289

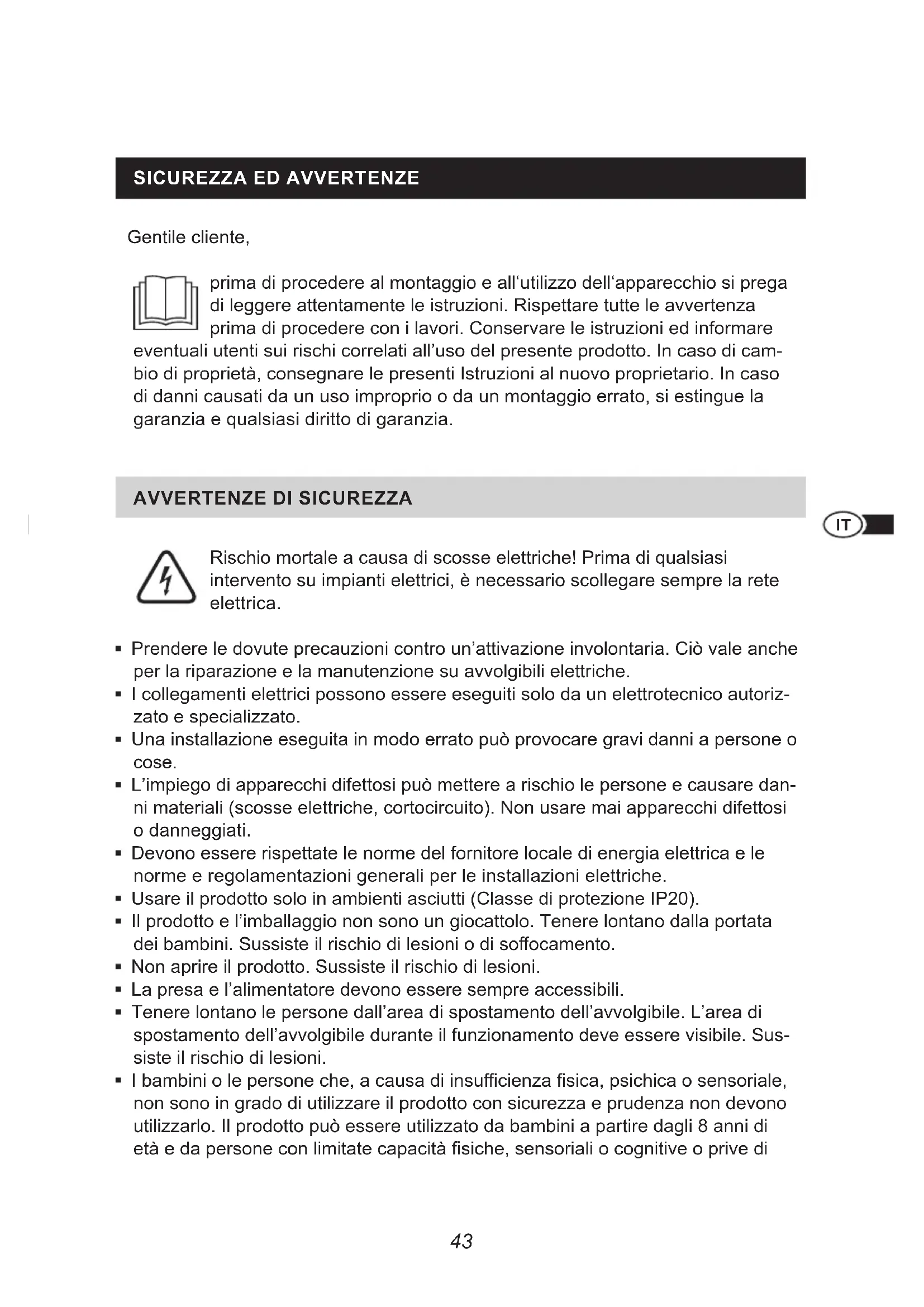

SICUREZZA ED AVVERTENZE

Gentile clientele,

prima di procedere al montaggio e all'utilizzo dell'apparecchio si prega di leggere attendamente le istruzioni. Rispettare tutte le avventenza prima di procedere con i lavori. Conservare le istruzioni ed informare

eventuali utenti sui rischi correlati all'uso del presente prodotto. In caso di cambio di proprietà, consegnare le presenti Istruzioni al nuovo proprietario. In caso di danni causati da un uso improprio o da un montaggio errato, si estingue la garanzia e qualsiasi diritto di garanzia.

AVVERTENZE DI SICUREZZA

Rischio mortale a causa di scosse elettriche! Prima di qualsiasi intervento su impianti elettrici, è necessario scollegare sempre la rete elettrica.

• Prendere le dovute precauzioni contro un'attivazione involontaria. Ciò valeanche per la riparazione e la manutenzione su avvolgibili elettriche.
• I collegamenti elettrici possono essere eseguiti solo da un elettrotecnico autorizzato e specializzato.
• Una installatione eseguita in modo errato cui provocare gravi danni a persone o cose.
• L'impiego di apparecchi difettosi può mettere a rischio le persone e causare danni materiali (scosse elettriche, cortocircuito). Non usare mai apparecchi difettosi o danneggiati.
  Devono essere rispetto le norme del fornitore locale di energia elettrica e le norme e regolamenti azioni generali per le installazioni elettriche.
• Usare il prodotto solo in ambienti asciutti (Classe di protezione IP20).
• Il prodotto e l'imballaggio non sono un giocattolo. Tenere lontano alla portata dei bambini. Sussiste il rischio di lesioni o di soffocamento.
• Non aprire il prodotto. Sussiste il rischio di lesioni.
• La presa e l'alimentatore devono essere sempre accesibili.
• Tenere lontano le persone dall'area di spostamento dell'avvolgabile. L'area di spostamento dell'avvolgabile durante il funzionamento deve essere visible. Sus-siste il rischio di lesioni.
• I bambini o le persone che, a causa di insufficientenza fisica, psichica o sensoriale, non sono in grado di utilizzato il prodotto con sicurezza e prudenza non devono utilizzato. Il prodotto cui è essere utilizzato da bambini a partire dagli 8 anni di età e da persone con limitate capacità fisiche, sensoriali o cognitive o prive di

SCHellenBERG

esperienza e conoscenza, premesso che ricevano precise istruzioni sull'utilizzo dell'apparecchio e comprendano i rischi che ne derivano. La pulizia e la manutenzione da parte dell'utente non devono essere affidate ai bambini non sorvegliati.

• Ai bambini non deve essere consentito giocare con il l'azionamento della cinghia dell'avvolgibile.

DICHIARAZIONE CE E CONFORMITA

L'avolgicinghia (art. n. DE 22767, 2728) è conforme ai requisiti in vigore delle direttive europee e nazionali. La conformità è stata comprovata. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo: http://www.schellenberg.de (sotto „Service" nel Centro download).

Direttiva Macchine 2006/42/CE

Direttiva apparecchiature radio RED 2014/53/UE

Direttiva RoHS 2011/65/CE

Direttiva sulla compatibilità elettromagnetica 2014/42/CE

Non smaltire insieme ai rifiuti domestici! Il prodotto è riciclabile e più essere consegnato presso un centro di raccolta specializzato per i rifiuti elettrici.

USO CONFORME

Il prodotto (Art. N. 22766 / 22727) è omologato esclusivamente per il lavoro di avvolgibili mediante la cinghia. A tale scopo l'avvolgibile deve essere conforme ai requisiti tecnici del prodotto.
- Un impiego diverso o che non rientri in quello previsto del prodotto non è considerato conforme.
- La Alfred Schellenberg GmbH non si assume alcuna responsabilità per danni seguenti, danni a persone e cose nel caso di un impiego diverso rispetto a quello previsto.
- Secondo la norma EN 13659 è necessario accertarsi che vengano rispetto le condizioni di spostamento previste per gli avvolgibili secondo quando previsto dalla normativa EN 12045. In posizione svolta, con una forza di 150N in direzione ascendete sul bordo inferiore, lo spostamento deve essere di almeno 40mm . Accertarsi in particolare che la velocità di uscita dell'avvolgibile negli ultimi 0,4m via inferiore di 0,2m/s .

• L'avolgibile ed i loro componenti devono essere in uno stato perfetto. Eventuali difetti sull'impianto o sui loro componenti devono essere risolti prima del montaggio del prodotto.
• Presso il luogo di utilizzo deve essere presente una presa elettrica accessibile da 230 V AC / 50 Hz (vedi pagina 229).
• La superficie di montaggio del prodotto deve essere piana e di portata sufficiente.
• Usare solo pezzi di ricambio originali. In quello modo si evitano malfunzionamenti o danni all'apparecchio.
• Una guida malfunzionante della cinghia potrebbe causare la rottura della cinghia stessa e sollecitare inutilmente il prodotto. Montare il prodotto in modo tale da far scorrere la cinghia in verticale nel dispositivo di azionamento della cinghia dell'avolgibile. In quello modo si evita un inutile sfregamento ed usura.

DATI TECHNICI

Tensione di esercizio alimentatore	230 V AC / 50 Hz
Potenza nominale 70 W
Potenza Stand-by 0,5 W
Momento di copbia 10 Nm
Utilizzo a breve 4 minuti
Max. numero di giri 30 giri / min.
Tipo di protezione IP 20 (solo per ambienti asciutti)
Classe di protezione II
Numero di tempi di commutazione 2 (SU e GIU)
Temperatura ambiente consentita	0-40 °C
Impostazione automatismo sole	2.000 fino a 20.000 Lux
Zona di regolazione automatismo crepuscolare	2 fino a 50 Lux
Misure	vedi pagina 217
Larghezze della cinghia consentite	23 mm (Cinghia maxi)
Lunghezza nastro a cinghia	7,6 m con spessore cinghia da 1,0 mm 6,2 m con spessore cinghia da 1,3 mm 5,2 m con spessore cinghia da 1,5 mm
Max. superficie avvolgibile	6,0 m² materia plastica 3,0 m² alluminio / legno
Peso max. dell'avvolgibile	4,5 kg/m² materia plastica 10 kg/m² alluminio / legno
Cavo di collegamento alla rete	2 x 0,75qmm H03VVH2-F
Numero di tasti di lavoro	5
DATI TECHNICI
Numero di LED 3
Livello di pressione acustica LpA	≤ 70 dB (A)
Frequenza radio 868,4 MHz Sistema	radio Schellenberg
Potenza di emissione max 10 dBm
Portata all'interno di edifici / Portata in campo libero	ca. 20 m / 100 m

Note:

Le impostazioni rimangono invariate dopo una caduta di tensione.

Leindicazioni riportate sono dei valori di riferimento e sono valide per una situazione di montaggio ideale. Questi valori possono divergere in base alla struttura presente.

Utilizzato il prodotto solo con cinghie delle misure indicate nella tabella "Dati tecnici". Una lunghezza o larghezza errata delle cinghie può determinare danneggiamenti. Sostituire la vecchia cinghia quando non vengono più rispettati i requisiti.

In caso di pericolò, mettere l'impianto fuori servizio e farlo riparare da una officina specializzata. In caso di pericolò, mettere l'impianto fuori servizio e farlo riparare da una officina specializzata.

Osservazione: poichéanche il tamburo della cinghia nel cassonetto perde la sua solidità per l'invecchiamento, consigliamo di controllingla ed eventually sostenurlauponuncerto tempo.

Il motore si arresta se si supera il tempo di funzionamento max. di 4 minuti. Il motore riprende la sua piena funzionalità dopo circa 60 minuti.

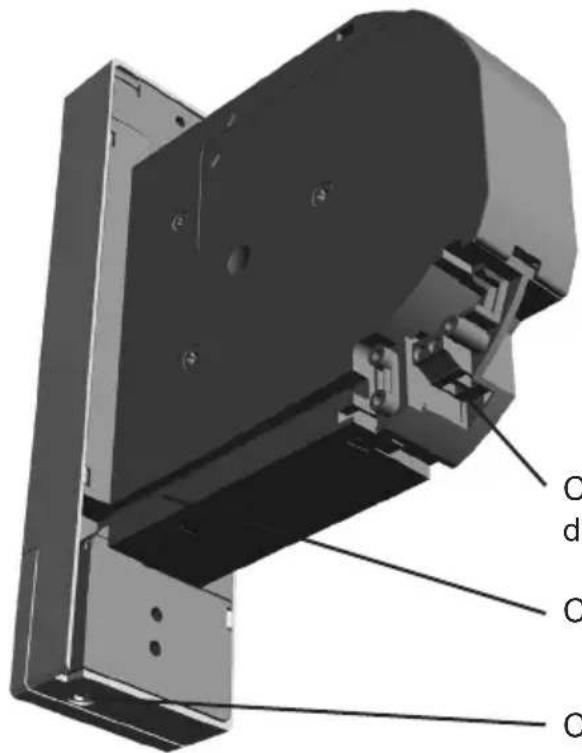

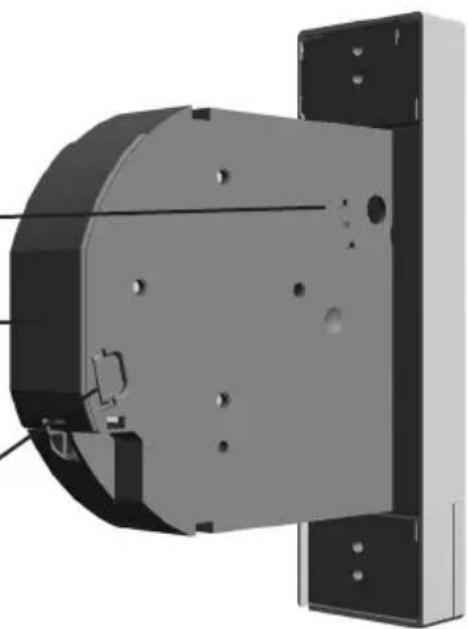

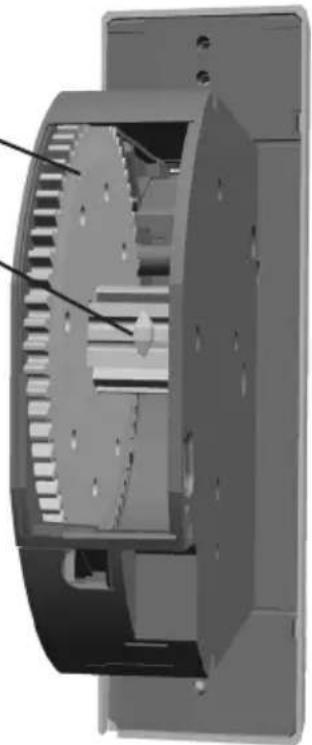

SPIEGAZIONE DEL PRODOTTO

Foridifissaggio

Rullo di rinvio

Ingresso cinghia

Sblocco mecanismo

Copertura vano avolgimento

Graffa di sbloccaggio

IT

Ruota di avvolgimento

Gancio per nastro

Collegamento per cavo di rete

Canale per cavo elettrico

Collegamento per sensore solare

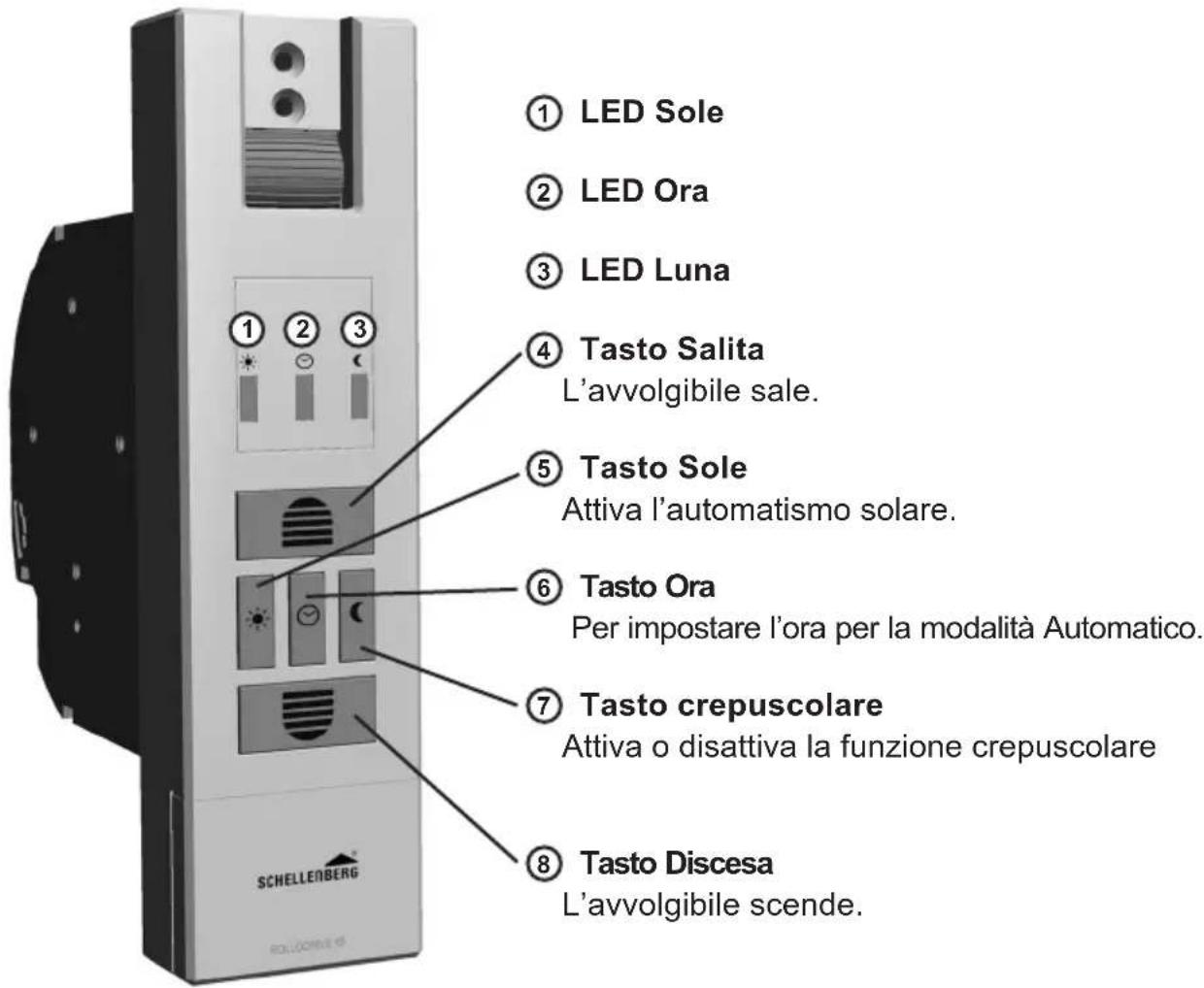

SPIEGAZIONE DEI TASTI E DEL DISPLAY

Descrizione dettagliata di tutti i LED: ①-③

LED spento

Nel caso in cui con la funzione attivata dovessero attivarsi uno o più LED,questi dopo 5 minuti verranno disattivati. Come controllo in qualsiasimomento è possibile premere brevamente un tasting qualsiasi ed i LED siriattivano nuovamente per 5 minuti.

INDICE

Premendo i due tasti, il ROLLODRIVE viene portato nella modalità di programmaticazione. A partire da questo momento, entro 10 secondi, delve essere collegato il trasmettitore radio-manuale (operazioni da 60 fino a 65). Una volta trascorsi 10 secondi perché il collegamento del trasmettitore radio-manuale è necessario che il ROLLODRIVE venga riportato nella modalità di programmazione ripetendo nuovamente l'opération 60. Posso sono essere programmati al massimo 5 trasmettitori manuali per agli canale.
