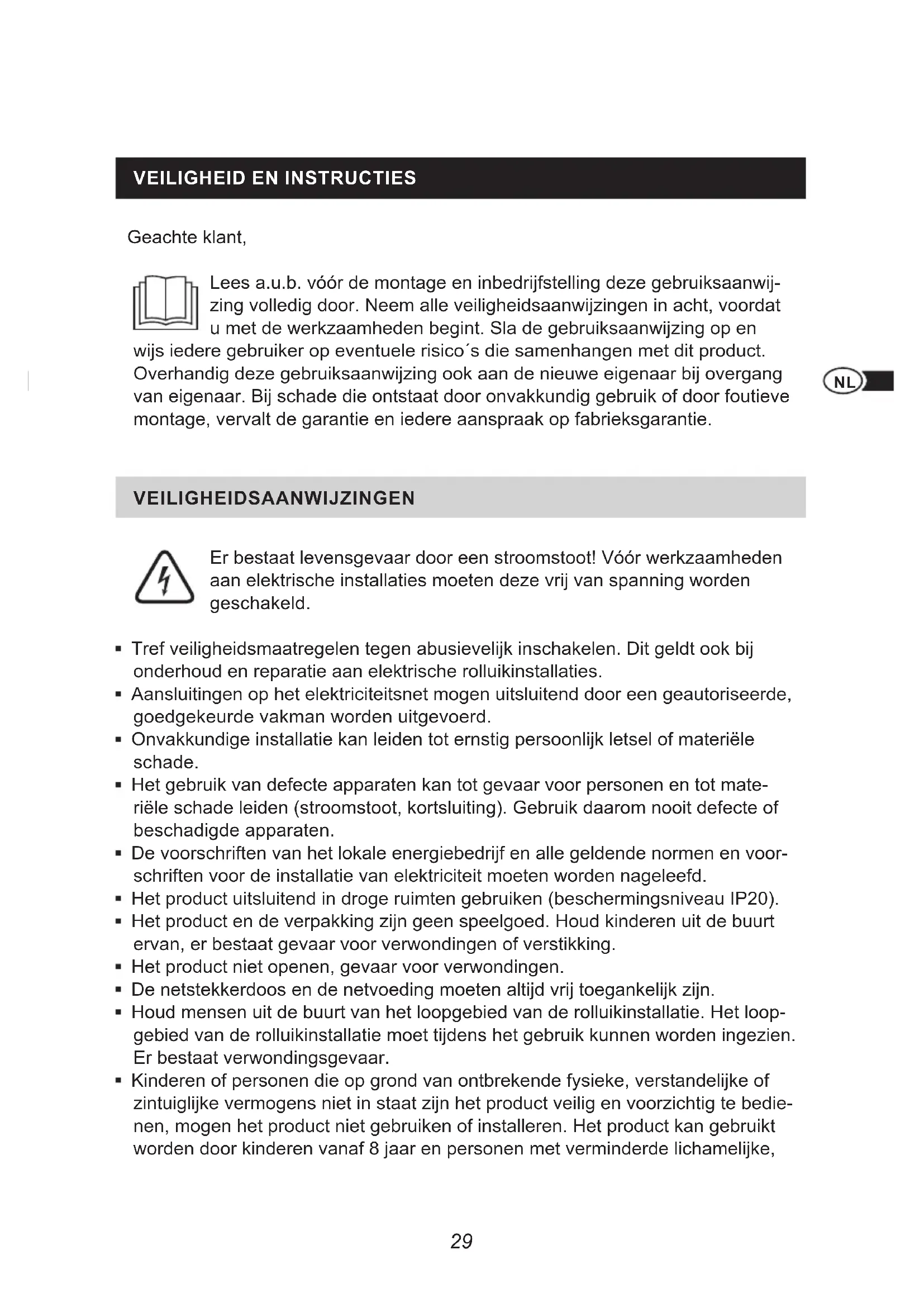

VEILIGHEID EN INSTRUCTIES

Geachte klant,

Lees a.u.b. vór de montage en inbedrijfstelling deze gebruiksaanwij-zing volledig door. Neem alle veiligheidsaanwijzingen in ache, voordat u met de werkzaamheden begint. Sla de gebruiksaanwijzing op en

wijs iedere gebruiker op eventuele risico's die samenhagen met dit product. Overhandig deze gebruiksaanwijzing ook aan de neue eigenaar bij overgang van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, vervalt de garantie en iedere aanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Er bestaat levensgevaar door een stroomstoot! Vór werkzaamheden aan elektrische installaties要去en deze vrij van spanning worden geschakeld.

• Tref veiligheidsmaatregelen gegen abusievelijk inschakelen. Dit geldt ook bij onderhoud en reparatie aan elektrische rolluikinstallations.
• Aansluitingen op het elektriciteitsnet月至suiitend door een geautoriseerde, goedgekeurde vakman worden uitgevoerd.
• Onvakkundige installment kan leiden tot ernstig persoonlijk letsel of materiele schade.
• Het gebruik van defecte apparaten kan tot gevaar voor personen en tot materiaïele schade leiden (stroomstoot, kortsluiting). Gebruik waarom nooit defecte of beschadigde apparaten.
• De voorschriften van het lokale energiebedrijf en alle geldende normen en voorschriften voor de installmentie van elektriciteit要去en worden nageleefd.
• Het product uitsluitend in droge ruimten gebruiken (beschermingsniveau IP20).
• Het product en de verpakking zijn geen spelelgoed. Houd kinderen uit de buurt ervan, er bestaat gevaar voor verwondingen of verstikking.
• Het product Niet openen, gevaar voor verwondingen.
• De netstekkerdoos en de netvoeding要去i j vrij toegankelijk zijn.
• Houd mensen uit de buurt van het loopgebied van de rolluikinstallatie. Het loopgebied van de rolluikinstallatie要去ijdens het gebruik hunnen worden ingezien. Er bestaat verwondingsgevaar.
• Kinderen of Personen die op grond van ontbrekende fysieke, verstandelijkte of zintuiglijke vermogens nicht in staat zich het product veilig en voorzichtig te bedieren, mogen het product Niet gebruiken of installereren. Het product kan gebruikt worden door kinderen vanaf 8aar en Personen met verminderde lichamelijke,

SCHellenBERG

zintuiglijke of verständelijk vermogens of met gebrek aan ervaring en kennis, als er toezicht op kinderen worden uitgeoefend of zich uitleg hebben gekregen hoe het apparaat op veilige wijze gezebruikt dient te worden en de waaruit voortvloeiende risico's begrijpen. Reiniging en onderhoud mogen Niet door kinderen worden uitgevoerd, tenzij er toezicht op kinderen worden uitgeoefend.

• Het mag kinderen nicht worden toegestaan om met de aandrijving van de rollui-kriem te spelen.

CE-VERKLARING EN CONFORMITEIT

De riemwikkelaar (artikelnr. DE 22767, 22728) voldoet aan de geldende vereisten van Europese en nationale richtlijnen. De conformiteit wird aangetoond. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: http://www.schellenberg.de (menu. 'Service' in het downloadcenter).

Machinenrichtlijn 2006/42/EG

Richtlijn betreffende radioapparatuur 2014/53/EU

RoHS-richtlijn 2011/65/EU

EMC-richtlijn 2014/42/EU

Niet als huisvuil weggooien! Het product kan worden gerecycled en kan worden afgeveen bij het milieupark of een andere inzamelplaats voor elektrisch huisafval.

• Het product (Art. nr. 22767 / 22728) isuitsluitend bedoeld voor het gebruiken van rolluikinstallaties via de riem. De rolluikinstallatie moet hiertoe voldoen aan de technische voorwaarden van het product.
• Een ander of verder gaand gebruik geldt als nicht in overeenstemming met de voorschriften.
• Voor verwolgschade, materièle schade en personlijk letsel bij nicht voorgeschreven gebruik is Alfred Schellenberg GmbH nicht aansprakelijk.

• Volgens norm EN 13659要去 voor gezorgd worden dat de voor de rolluiken vastgelegde verschuiftondities conform EN 12045 worden aangehouden. In uitgerolde stand要去 bij een kracht van 150N in opwaartse richting de verschui-ving aan de onderkant minimaal 40~mm bedragen. Hierbij要去 er met name op worden gelet dat de uitloopsnelheid van het rolluik op de LASTe O,4 m kleiner dan O,2 m/s要去+zijn.

• De rolluikinstallatie en de onderdelenaarvan moeten in perfecte staat+zijn. Defecten aan de installmentie of onderdelen ervan moeten voor de inbouw van het product worden verholpen.

• Er moet op deplaats van inbouw een door de opdrachtgever geleverde vrij toegankelijkke 230 V AC / 50 Hz netstekkerdoos aanwezig় (zie pagina 229).
• Het montageoppervlak voor het product要去 egaal en stabel zichn.
• Gebruik uitsluitend originele onderdelen; zo voorkomt u fouitieve functies c.q. schade aan het apparaat.
• Een slechte riemgeleiding kan de riem vernielen en het product onnodig belasten. Monteer het product zodanig dat de riem zo loodrecht möglichk in de rolluikriemaandrijving inloopt. Daardoor voorkomt u onnodige wrijving en slijtage.

TECHNISCHE GEGEVENS
Bedrijfsspanning voedingseenheid	230 V AC / 50 Hz
Nominaal vermogen 70 W
Vermogen stand-by 0,5 W
Draaimoment 10 Nm
Kortstondig gebruik 4 minuten
Max. toerental 30 t/min
Beschermingsklasse IP 20 (uitsluitend voor droge ruimten)
Beschermingsniveau II
Aantal schakeltijden 2 (OMHOOG en OMLAAG)
Toegestane omgevingstempera-tuur	0-40 °C
Instelbereik automatische zonregeling	2.000 tot 20.000 Lux
Instelbereik automatische schemering	2 tot 50 Lux
Afmetingen	zie pagina 217
Toegestane riembreedten	23 mm (Maxi- riem)
Riemlengte	7,6 m bij 1,0 mm riemdkite, 6,2 m bij 1,3 mm riemdkite, 5,2 m bij 1,5 mm riemdkite,
Max. rolluikvlak	6,0 m² kunststof 3,0 m² aluminium / hout
Max. rolluikgewicht	4,5 kg/m² kunststof 10 kg/m² aluminium / hout
Aansluitkabel op het net	2x0,75qmm H03VVH2-F

TECHNISCHE GEGEVENS
Aantal bedieningstoetsen 5
Aantal LED 3
Geluidsdrukniveau LpA	≤ 70 dB (A)
Radiofrequentie 868,4 MHz Schellenberg draadloos systeme
Zendvermögen max 10 dBm
Bereik in het gebouw / vrije veld ca. 20 m / 100 m

Aanwijzingen:

Na netuitval blijven de instellenen langdurig behouden.

De opgaven zijn richtwaarden en gelden voor een ideale inbouwpositie. De waarden können afwijken op grond van bouwkundige feiten.

Gebruik het product uitsluitend met rolluikriemen van de in de tabel „Technische gegevens" aangegeven afmetingen. Foutieve rolluikriemlengthen en -breedten leiden tot beschadigingen. Vervang de oude rolluikriem als nicht voldaan is aan de eisen.

Attentie: controller a.u.b. regelmatig of het rolluik en ook de riem onbeschadigd zich. Bij gevaar de installmentie buiten werkig stellen en lately repareren door een gespecialiseerd bedrijf.

Opmerking: waar dat ook de riemschijf in de rolluikkast door verouderinghaar sterkte verliest, adviseren wij om deze na vrij lange gebruikstijd te controleren en evtl. te latentervangen.

Als de maximale looptijd van de motor van 4 minuteu wordt overschreden, stopt de motor. Na ca. 60 minutes is de motor weever volledig gebruikskaar.

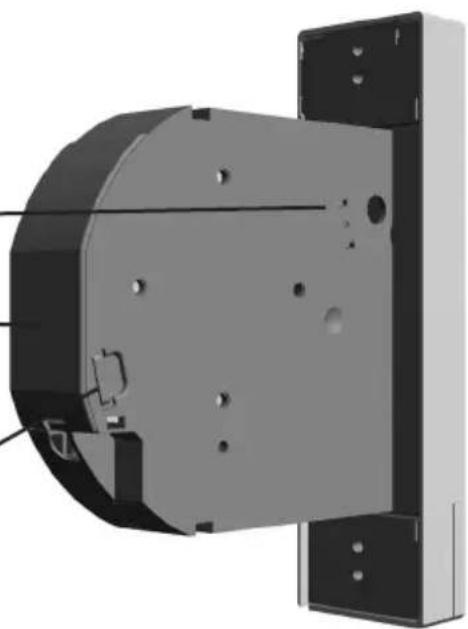

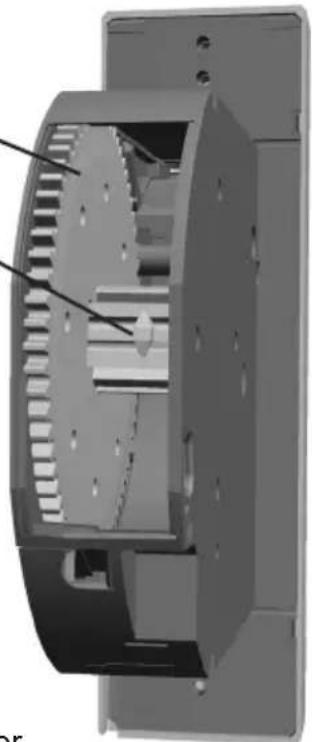

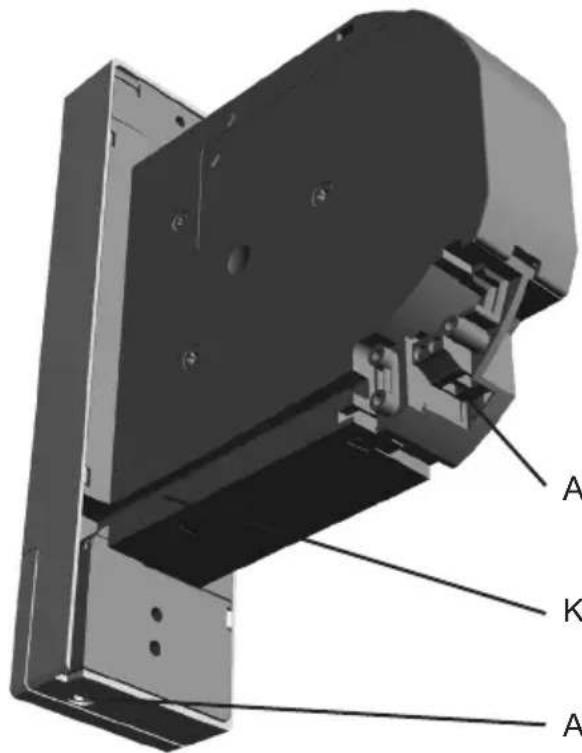

PRODUCTVERKLARING

Bevestigingsgaten

Keerrol

Rieminlaatopening

Ontgrendeling

overbrenging

Afdekking wikkelvak

Ontgrendelingsklem

NL

Wikkelwiel

Haak voor riem

Aansluiting voor netsnoor

Kabelkanaal

Aansluiting voor zonsensor

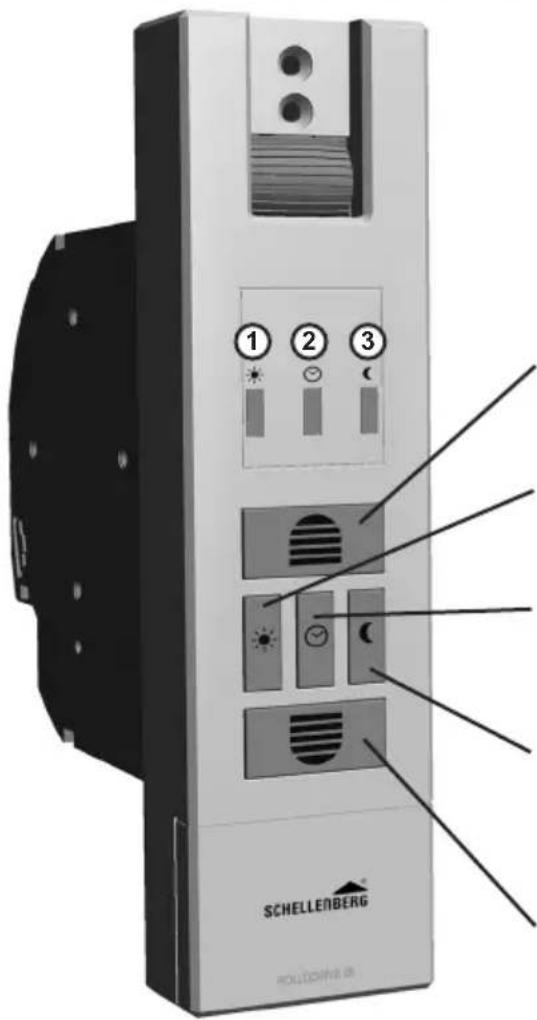

VERKLARING VAN TOETSEN EN DISPLAY

① LED zon
② LED klok
③ LED maan
Toets omhooggaan Rolluik loopt omhoog.
5 Toets zon Activeert de automatische zonregeling.
Toets klok Voor het instellen van deijd voor automatisch.
Toets schemering Schakelt de schemeringsfunctie in of uit
Toets omlaaggaan Rolluik loopt omlaag.

Detailomschrijving bij alle LED's: ①-③

LEDuit

LED aan LED knippert LED knippert snel

Mochten een ofeer LEDs branden als de functie ingeschakeld is, worden deze na 5 minuten uitgeschakeld. Ter controle kan op elk gewenst moment een willekeurige toets kort worden ingedrukt en branden de LEDs opnieuw gedurende 5 minutes.
