NAVODILA ZA UPORABO RolloDrive 65 Premium Schellenberg

A Mere 217
Potrebno orodje 218
Obseg dostave 218
B Montaza 219
C Nastavitev koncnih položajev 231
D Spreminjanje / popravek koncnih položajev 235
E Ročno upravljanje 236
F Samodejno obratovanje: nastavitev chasa odpiranja in zapiranja 238
GPrepoznavanjeovir 241
HPrepoznavanbe blokad 244
Omejitev casa delovanja 247
J Opcijska oprema Senzor za since in mruk 248
K Nastavitev vrednosti svetlosti - funkcija sonca 253
L Vklop in izklop soncne fungcije 253
M Funkcijski diagram soncne funkcije 259
N Nastavitev vrednost mraka - funkcija mraka 265
O Vklop in izklop funkcije mraka 265
P Funkcijski diagram fungcije mraka 271
Q Ročni in samodejni preklop 277
R Opcijska oprema: ročni radijski oddajnik / Časovna preklopna ura 281
S Povezovanje rochnega radijskega oddajnika z Rollodrive 65 Premium 282
T Povezovanje drugih fungcij rocnega radijskega oddajnika 287
U Ponastavitev na tovarniske nastavitve 289

SI

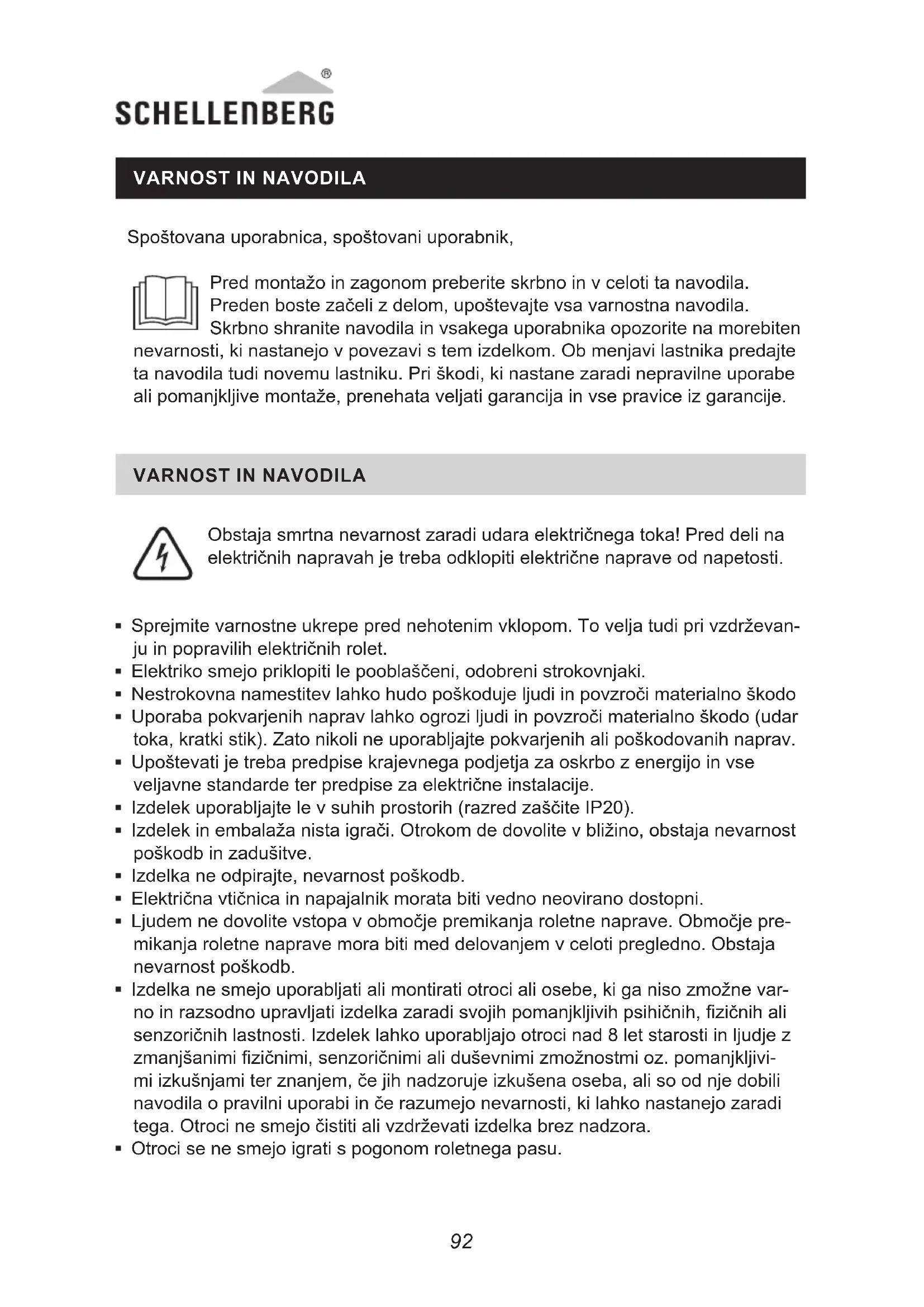

VARNOST IN NAVODILA

Spostovana uporabnica, spostovani uporabnik,

Pred montažo in zagonom preberite skrbno in v celoti ta navodila.

Preden boste začeli z delom, upoštevajte vsa varnostna navodila.

Skrbno shranite navodila in vsakega uporabnika opozorite na morebiten nevarnosti, ki nastanejo v povezav i tem izdelkom. Ob menjavi lastnika predajte ta navodila tudi novemu lastniku. Pri škodi, ki nastane zaradi nepravilne uporabe ali pomanjkljive montaže, prenehata veljati garancija in vse pravice iz garancije.

VARNOST IN NAVODILA

Obstaja smrtna nevarnost zaradi udara elektricnega toka! Pred deli na elektrichnih napravah je treba odklopiti elektriche naprave od napetosti.

• Sprejmite varnostne ukrepe pred nehotenim vklopom. To velja tudi pri vzdhrževanju in popravilih elektrichnih rolet.
• Elektriko smejo prikopiti le pooblasceni, odobreni strokovnjaki.
• Nestrokovna namestitev lahko hudo poskoduje ljudi in povzroci materialno skodo
• UporabaPokvarjenih naprav lahko ogrozi ljudi in povzroci materialno skodo (udar toka, katki stik). Zato nikoli ne uporablajtePokvarjenih ali poskodovanih naprav.
• Upostevati je treba predpise krajevnega podjetja za oskrbo z energijo in vse veljavne standarde ter predpise za elektricne instalacije.
• Izdelek uporabljaje le v suhih prostorih (razred zašcite IP20).
• Izdelek in embalaža nista igrači. Otrokom de dovolite v blizino, obstaja nevarnost poskodb in zadusitve.
• Izdelka ne odpirajte, nevarnost poskodb.
• Elektricna vtichnica in napajalnik morata biti vedno neovirano dostopni.
• Ljudem ne dovolite vstopa v območje premikanja roletne naprave. Območje premikanja roletne naprave mora biti med delovanjem v celoti pregledno. Obstaja nevarnost poskodb.
• Izdelka ne smejo uporabljati ali montirati otroci ali osebe, ki ga niso zmożne varno in razsodno upravljati izdelka zaradi svojih pomanjkljivih psihicnih, fizčnih ali senzoričnihlastnosti. Izdelek lahko uporabljago otroci nad 8 let starosti in ljudje z zmanjsanimi fizčnimi, senzoričnimi ali duševnimi zmožnostmi oz. pomanjkljivi mi izkušnjami ter znanjem, Če jih nadzoruje izkušena oseba, ali so od nje dobili navodila o pravlni uporabi in Če razumejo nevarnosti, ki lahko nastanejo zaradi tega. Otroci ne smejo Čistiti ali vzdřěvati izdelka brez nadzora.
• Otroci se ne smejo igrati s pogonom roletnega pasu.

IZJAVA CE IN SKLADNOST

Navijalnik traku (st. art. DE 22767, 22728) izpolnjuje veljavne zahteve evropskih in nacionalnih direktiv. Skladnost je bila dokazana. Celotno besedilo izjave o skladnosti EU je dostopno na naslednji povezavi: http://www.schellenberg.de (element menija „servis“ v središću za prenos).

Smernica o strojovych zariadeniach 2006/42/EU

Smernica o rádiovych zariadeniach (RED) 2014/53/EU

Direktiva Elektromagnetna združljivost 2014/42/EU

Ne odvrzite ga med gospodinjske odpadke! Izdelek lahko reciklirate in ga oddate v zbiralnico snovi, ki se reciklirajo ali na zbirnim mestu za elektriche gospodinjske odpadke.

NAMENSKA UPORABA

• Izdelek je (Stev. izdelka 22767 / 22728) namenjen izključno za pogon roletnih naprav s pomočjo traka. Roletna naprava mora zato ustrezati tehnčim pogojem izdelka.
• Drugačna uporaba ali uporaba izven teh okvirov velja za nenamensko.
• Podjetje Alfred Schellenberg GmbH ne jamči za posledićno škodo, materialno škodo in poskodbe ljudi zaradi nenamenske uporabe.
• Po standardu EN 13659 morate poskrbeti, da bodo za ovešanja upoševani predpisani pogoji zamika po EN 12045. V izvlečenem položaju mora biti zamik na spodnjem robu pri sili 150 N v smeri navzgor majmanj 40 mm. Pri tem morate še posebej paziti, da mora biti hitrost iztegovanja draperije v zadnjih 0,4 m manjsa od 0,2 m/s.
• Rolitet naprave in njihovi sestavni deli morajo biti v brezhibnem stanju. Pomanjkljivosti naprave ali njenih sestavnih delov morajo biti odpravljene pred vgradnjio izdelka.
• Na kraju uporabe mora biti na voljo prosto dostopna elektricna vtičnica 230 V AC / 50 Hz (glejte stran 229).
  Montažna povrsina za izdelek mora biti ravna in dovolj nosilna.
• Uporabljajte le originalne nadomestne dele, saj se boste tak ozognili napačnemu delovanju oz. poškodovanju naprave.
• Slabo vodenje traku lahko unici trab in po nepotrebnem obremenjuje izdelek. Izdelek montirajte tak, da bo trak vstopil v pigeon traku rolete cim bolj navpično. S tem preprečite nepotrebno drgnjenje in obrabo.

TEHNIČNI PODATKI
Napetost napajalnika 230 V AC / 50 Hz
Nazivna moč 70 W
Moč v stanju pripravljenosti 0,5 W
Navor 10 Nm
Kratkotrajno obratovanje 4 minut
Maks. število vrtljajev 30 vrtlj. / min.
Vrsta zaščite IP20 (le za suhe prostore)
Razred zaščite II
Število preklopov 2 (AUF/GOR in AB/DOL)
Dovoljena temperatura okolice 0-40 °C
Območje nastavitve sončne avtomatike	2.000 do 20.000 Luxov
Območje nastavitve avtomatike za mruk	2 do 50 Luxov
Mere glejte stran 217
Dovoljene širine traku 23 mm (maksi trak)
Dolžina traka 7,6 m pri debelini traka 1,0 mm	6,2 m pri debelini traka 1,3 mm
	5,2 m pri debelini traka 1,5 mm
Maks. povrsine rolete	6,0 m² plastika
	3,0 m² aluminij / les
Maks. teža rolete	4,5 kg/m² plastika
	10 kg/m² aluminij / les
Elektrčni priključni kabel	2 x 0,75qmm H03VVH2-F
Število tipk za upravljanje	5
Število LED	3
Hladina akustického tlaku	LpA ≤ 70 dB (A)
Rádiová frekvencia	868,4 MHz Rádiový systém Schellenberg
Oddajna moč	max 10 dBm
Dosah v budove / Dosah na vol'nom poli	ca 20 m / 100 m

Napotki

Ob izpadu elektricnega omrežja ostanejo nastavitve trajno ohranjene.

Podatki so le orientacijske vrednosti in veljao za idealno vgradno situacio. Zara di danosti na krajo vgradnje lahko vrednosti odstopajo.

Izdelek uporabljajte le z roletnimi trakovi, ki maior mere, navedene v tabeli „Tehnicni podatki". Napačne dolžine in širine trakov rolet lahko povzročijo poškodovanje izdelka. Če trak rolet ne izpolnjupe več pogojev za uporabo, ga zamenjaje.

Pozor: Redno preverjajte, ali draperija in trak nista poskodovana. Ob nevarosti ustavite delovanje naprave in od specializirane delavnice zahtevajte popravilo.

Opomba: ker tudi jermenica za trak v roletni omarici izgubi trdnost zaradi staranja priporočamo, da jo po daljši uporabi preverite in morebiti zamenjate.

Če prekoračite maksimalen Čas delovanja motorja 4 minute, se motor ustavi. Po pribl. 60 minutah je motor znova v celoti pripravljen za uporabo.

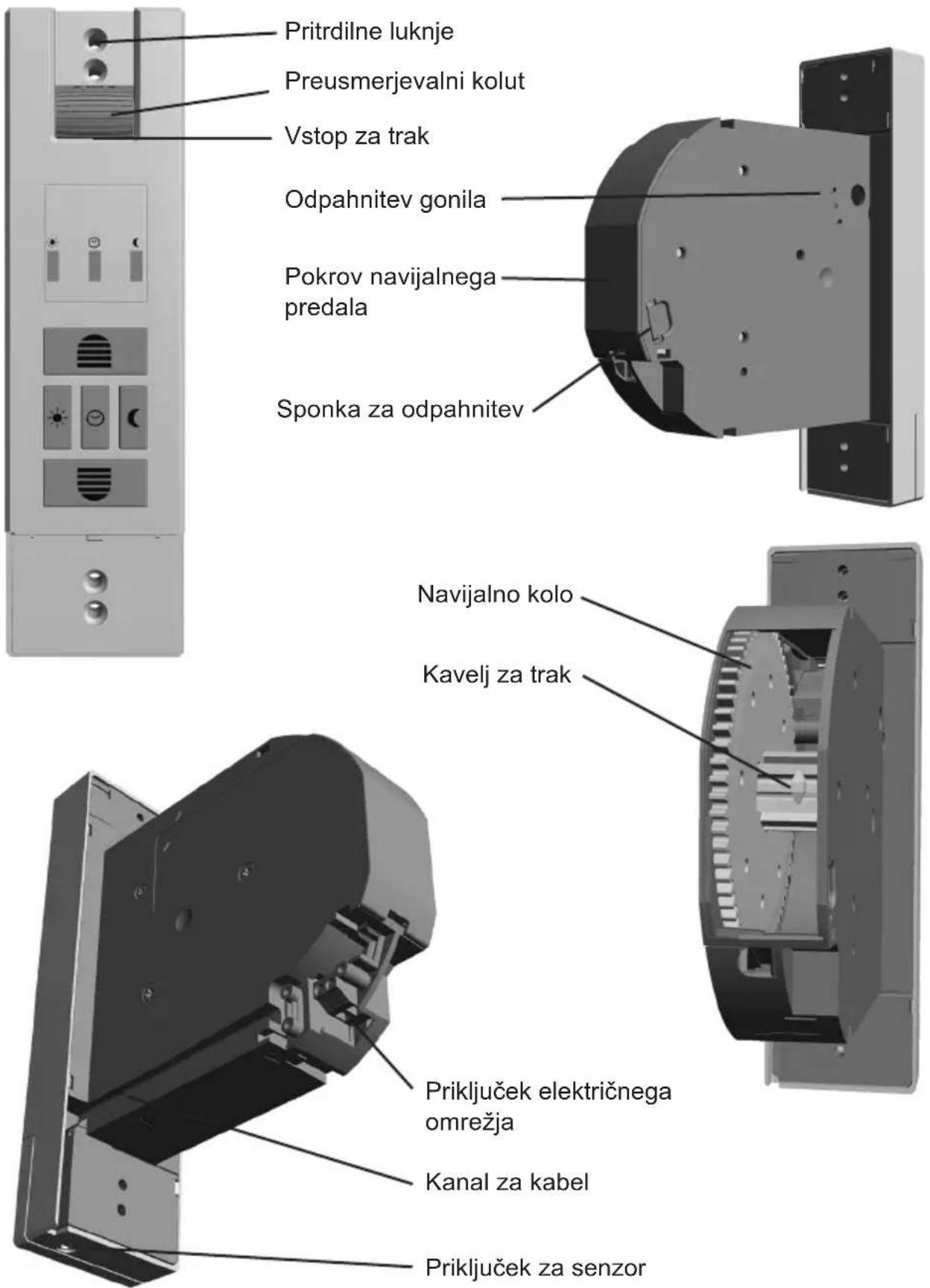

RAZLAGA IZDELKA

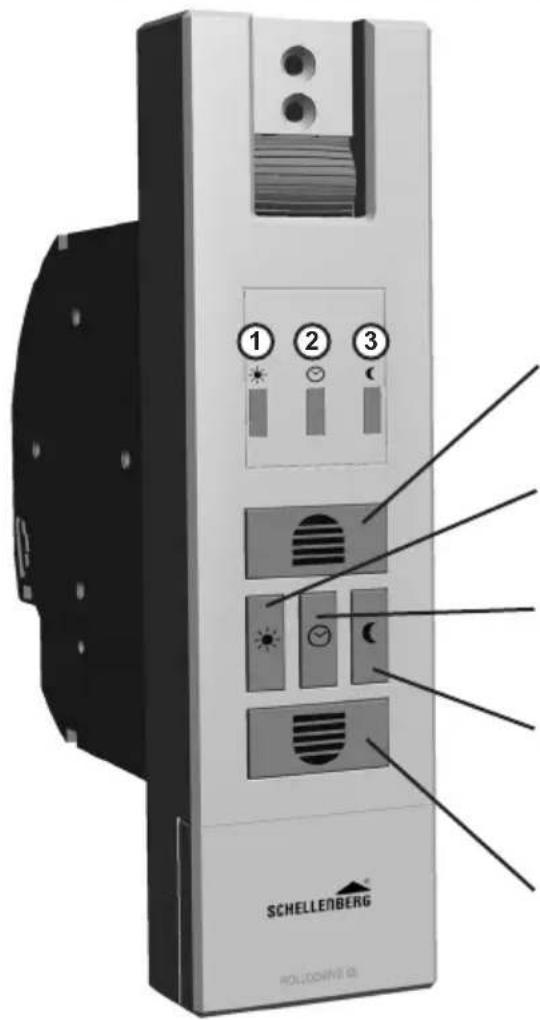

RAZLAGA TIPK IN ZASLONA

① LED Sonce
② LED Ura
③ LED Luna
Tipka Premikanje navzgor Roleta se premika navzgor.
Tipka Sonce Aktivira soncno avtomatiko.
Tipka Ura Ta nastavitev ure za avtomatiko.
Tipka Mrak
Vklopi, ali izklopi funkcijo makra.
Tipka Premikanje navzdol Roleta se premika navzgor.

Podrobni opis za vse LED-e: ①-③

LED ne sveti

LED sveti LED utripa LED utripa hitro

Če ob vklopljeni funkciji sveti en LED ali vec, se te izklopijo po 5 minutah. Za kontrolo lahko kadar koli na kratko pritisnete poljubno tipko in LED-i znova zasvetijo za 5 minut.

CUPRINS

S pritiskom obeh tipk se ROLLODRIVE preklopi v programirni način. Od tegā trenutka je treba v 10 sekundah povezati ročni radijski oddajnik (koraki 60 do 65). Če je minilo 10 sekund brez povezave radijskega ročnega oddajnika, je treba s ponovitijo koraka 60 znova preklopiti ROLLODRIVE v programirni način. Na kanal lahko programirate najveć 5 ročnih oddajnikov.
