NÁVOD NA OBSLUHU RolloDrive 65 Premium Schellenberg

Chránené autorským právom, 2021 Alfred Schellenberg GmbH. Všetky práva vyhradené. Zakazuje sa akékoľvek použitie v rozpore s autorským právom, predovšetkým rozmnožovanie, preklad, spracovanie atď., postúpenie obsahu do databáz alebo iných elektronických médií a systémov7170

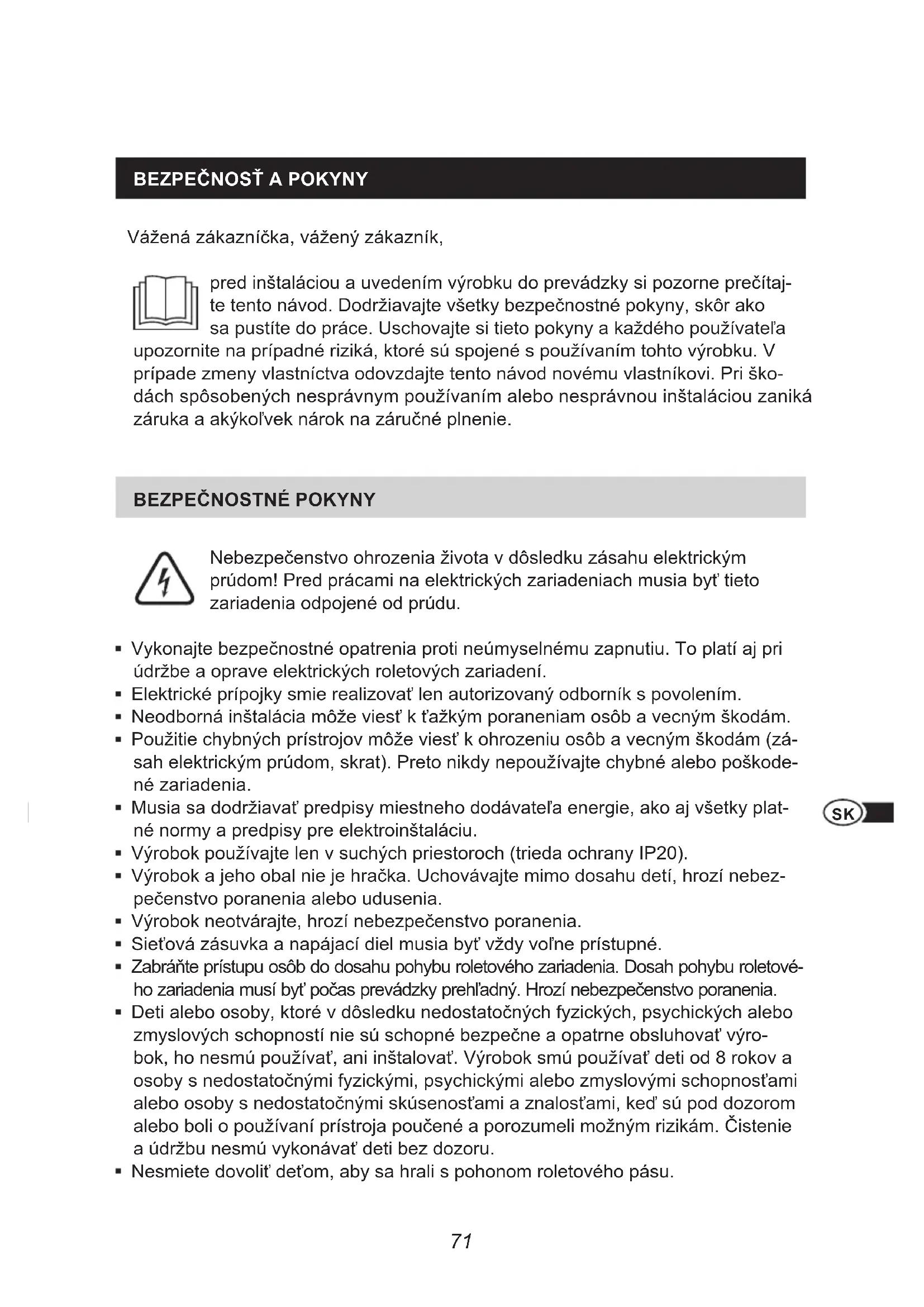

Vážená zákazníčka, vážený zákazník, pred inštaláciou a uvedením výrobku do prevádzky si pozorne prečítaj- te tento návod. Dodržiavajte všetky bezpečnostné pokyny, skôr ako sa pustíte do práce. Uschovajte si tieto pokyny a každého používateľa upozornite na prípadné riziká, ktoré sú spojené s používaním tohto výrobku. V prípade zmeny vlastníctva odovzdajte tento návod novému vlastníkovi. Pri ško- dách spôsobených nesprávnym používaním alebo nesprávnou inštaláciou zaniká záruka a akýkoľvek nárok na záručné plnenie.

Nebezpečenstvo ohrozenia života v dôsledku zásahu elektrickým prúdom! Pred prácami na elektrických zariadeniach musia byť tieto zariadenia odpojené od prúdu. Vykonajte bezpečnostné opatrenia proti neúmyselnému zapnutiu. To platí aj pri údržbe a oprave elektrických roletových zariadení. Elektrické prípojky smie realizovať len autorizovaný odborník s povolením. Neodborná inštalácia môže viesť k ťažkým poraneniam osôb a vecným škodám. Použitie chybných prístrojov môže viesť k ohrozeniu osôb a vecným škodám (zá- sah elektrickým prúdom, skrat). Preto nikdy nepoužívajte chybné alebo poškode- né zariadenia Musia sa dodržiavať predpisy miestneho dodávateľa energie, ako aj všetky plat- né normy a predpisy pre elektroinštaláciu. Výrobok používajte len v suchých priestoroch (trieda ochrany IP20). Výrobok a jeho obal nie je hračka. Uchovávajte mimo dosahu detí, hrozí nebez- pečenstvo poranenia alebo udusenia. Výrobok neotvárajte, hrozí nebezpečenstvo poranenia. Sieťová zásuvka a napájací diel musia byť vždy voľne prístupné. Zabráňte prístupu osôb do dosahu pohybu roletového zariadenia. Dosah pohybu roletové- ho zariadenia musí byť počas prevádzky prehľadný. Hrozí nebezpečenstvo poranenia. Deti alebo osoby, ktoré v dôsledku nedostatočných fyzických, psychických alebo zmyslových schopností nie sú schopné bezpečne a opatrne obsluhovať výro- bok, ho nesmú používať, ani inštalovať. Výrobok smú používať deti od 8 rokov a osoby s nedostatočnými fyzickými, psychickými alebo zmyslovými schopnosťami alebo osoby s nedostatočnými skúsenosťami a znalosťami, keď sú pod dozorom alebo boli o používaní prístroja poučené a porozumeli možným rizikám. Čistenie a údržbu nesmú vykonávať deti bez dozoru. Nesmiete dovoliť deťom, aby sa hrali s pohonom roletového pásu.72

22767, 22728 ) spĺňa platné požiadavky európskych a národných smerníc. Zhoda bola preukázaná. Úplný text vyhlásenia o zhode EÚ je dostupný na nasledujúcej internetovej adrese: http://www.schellenberg.de (bod ponuky „Servis“ v centre stiahnutia). Direktiva o strojih 2006/42/ES Direktiva o radijski opremi RED 2014/53/EU Direktiva RoHS 2011/65/EU Smernica o elektromagnetickej kompatibilite 2014/42/EÚ Nelikvidujte s domovým odpadom! Výrobok je recyklovateľný a môže sa odovzdať na recyklačnom dvore alebo na inom zbernom mieste pre elektrický domový odpad POUŽITIE VÝROBKU V SÚLADE S JEHO URČENÍM Výrobok je (Č. výr. 22767 / 22728) určený výlučne na prevádzku roletových za- riadení pomocou pásu. Roletové zariadenie musí k tomu zodpovedať technickým predpokladom výrobku Iné alebo tento rámec presahujúce použitie sa považuje za použitie v rozpore s určením. Za následné škody, vecné škody a poranenia osôb pri použití v rozpore s určením spoločnosť Alfred Schellenberg GmbH neručí. Podľa normy EN 13659 sa musí zabezpečiť, aby sa dodržali stanovené podmien- ky posúvania pre závesy podľa normy EN 12045. V rozvinutej polohe musí byť posuv pri sile 150 N v smere nahor na spodnej strane minimálne 40 mm. Pritom treba dávať pozor predovšetkým na to, aby bola rýchlosť vysunutia závesu na posledných 0,4 m musí byť nižšia ako 0,2 m/s. Roletové zariadenie a jeho časti musia byť v bezchybnom stave. Nedostatky na zariadení alebo na jeho častiach musia byť odstránené pred montážou výrobku. Na mieste použitia musí byť k dispozícii pripravená voľne prístupná sieťová zásuvka 230 V AC/50 Hz (pozri stranu 229). Montážna plocha pre výrobok musí byť rovná a únosná. Používajte len originálne náhradné diely, tak sa vyhnete chybným funkciám príp. poruchám prístroja. Nesprávne vedenie pásu môže pás poškodiť a výrobok zbytočne zaťažovať. Výrobok namontujte tak, aby pás, pokiaľ je to možné, vchádzal do pohonu roleto- vého pásu kolmo. Tým sa vyhnete zbytočnému treniu a opotrebovaniu.7372

TECHNICKÉ ÚDAJE Prevádzkové napätie napájacieho dielu 230 V AC / 50 Hz Menovitý výkon 70 W Výkon pohotovostného režimu 0,5 W Krútiaci moment 10 Nm Krátkodobá prevádzka 4 minút Max. otáčky 30 ot./min. Druh ochrany IP 20 (len pre suché priestory) Trieda ochrany II Počet časov spínania 2 (HORE a DOLE) Povolená teplota okolia 0-40 °C Rozsah nastavenia slnečnej automatiky 2 000 až 20 000 lx Nastavovací rozsah automatiky stmievania 2 až 50 lx Rozmery pozri stranu 217 Povolené šírky pásu 23 mm (maxi pás) Dĺžka pásu 7,6 m pri hrúbke pásu 1,0 mm 6,2 m pri hrúbke pásu 1,3 mm 5,2 m pri hrúbke pásu 1,5 mm Max. plocha roliet 6,0 m

hliník/drevo Max. hmotnosť roliet 4,5 kg/m

70 dB (A) Radijska frekvenca 868,4 MHz Radijski sistem Schellenberg Vysielací výkon max 10 dBm Domet v zaprtem prostoru / Domet na prostem ca 20 m / 100 m74 Upozornenia: Po výpadku siete zostanú nastavenia trvalo zachované. Údaje sú orientačné hodnoty a platia pre ideálnu montážnu situáciu. Z dôvodu skutočností daných na mieste montáže sa môžu hodnoty líšiť. Výrobok používajte iba s roletovými pásmi rozmerov uvedených v tabuľke „Tech- nické údaje“. Nesprávne dĺžky a šírky roletových pásov vedú k poškodeniam. Vymeňte starý roletový pás, keď nie sú splnené dané požiadavky. Pozor: Kontrolujte, prosím, pravidelne neporušenosť závesu a tiež pásu. V prípade nebezpečenstva odstavte zariadenie z prevádzky a zariaďte opravu prostredníctvom špecializovaného podniku. Poznámka: Pretože tiež kotúč pásu v roletovom boxe v dôsledku starnutia stráca svoju pevnosť, odporúčame ho po dlhšom čase používania skontrolovať a príp. nechať vymeniť. V prípade, že sa prekročí maximálna doba chodu motora 4 minúty, motor sa zastaví. Po cca 60 minútach má motor znova plnú pripravenosť na prevádzku.7574

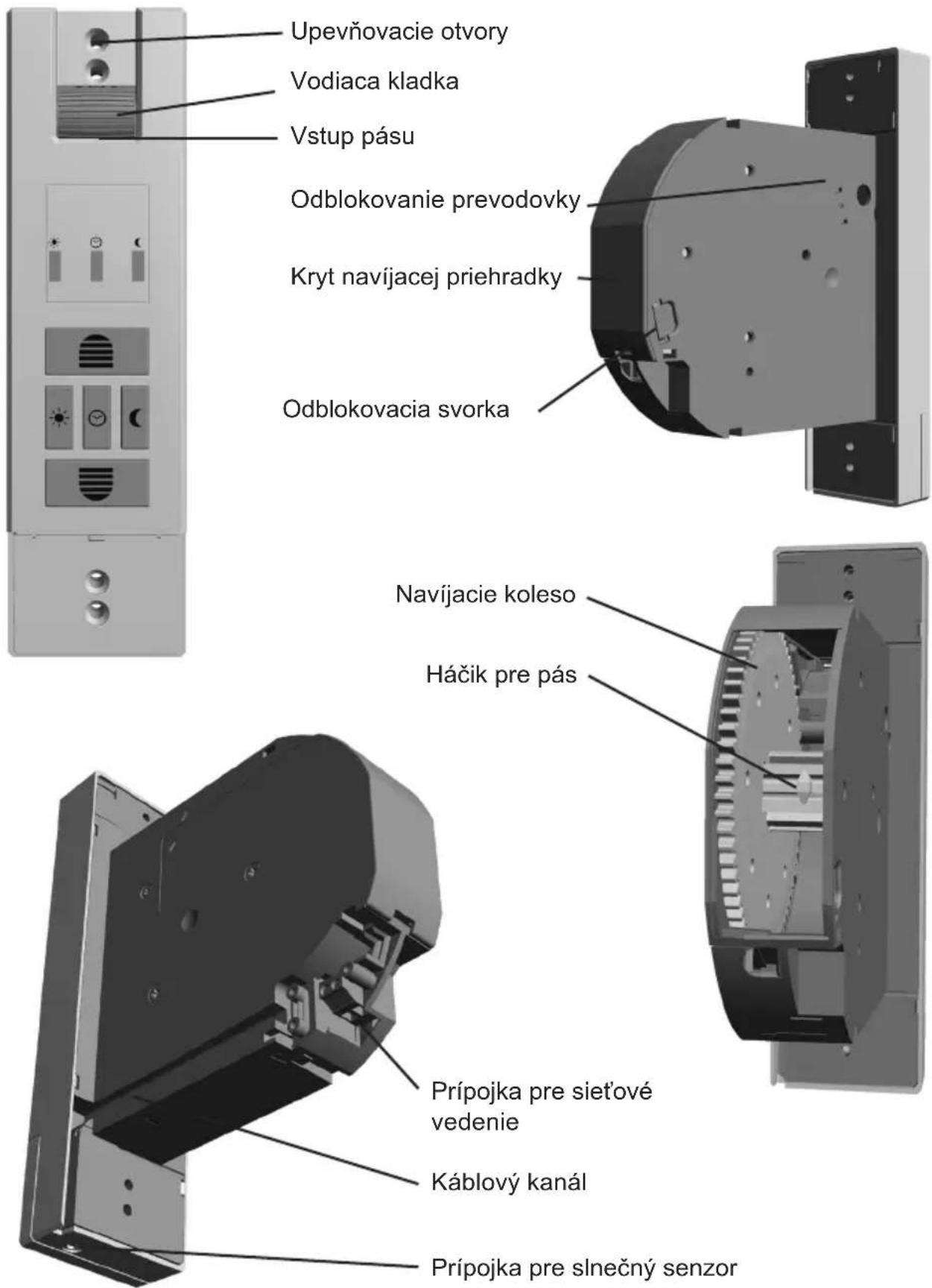

Upevňovacie otvory Vstup pásu Vodiaca kladka Kryt navíjacej priehradky Odblokovanie prevodovky Odblokovacia svorka Navíjacie koleso Háčik pre pás Prípojka pre sieťové vedenie Káblový kanál Prípojka pre slnečný senzor7676

VYSVETLENIE TLAČIDIEL A DISPLEJA

LED vypnutý Detailný popis ku všetkým LED:

LED zapnutý LED bliká LED bliká rýchlo Ak budú pri zapnutej funkcii svietiť jedna alebo viaceré LED, tieto sa zno- va po 5 minútach vypnú. Na kontrolu sa môže kedykoľvek krátko stlačiť ľubovoľné tlačidlo a LED znova svietia na 5 minút.

Tlačidlo Slnko Aktivuje slnečnú automatiku.

Tlačidlo Stmievanie Zapne alebo vypne funkciu stmievania

Ak máte otázky ohľadom záruky, náhradných dielov alebo odbornej montáže produktu, obráťte sa na náš zákaznícky servis. [e-mail]
