NOTENDAHANDBÓK RolloDrive 65 Premium Schellenberg

Öryggi og ábendingar Tæknilýsing Skýring á vöru Skýring á hnöppum og skjá Mál Nauðsynleg verkfæri Innifalið Uppsetning Stilling á endastöðum Breyting/leiðrétting á endastöðum Handstýring Sjálfstýring: Tími fyrir opnun og lokun stilltur Greining hindrana Greining festingar Takmörkun á gangtíma Valfrjáls aukabúnaður: Sólar- og ljósaskiptaskynjari Stilling á birtustigsgildi - sólarvirkni Kveikt og slökkt á sólarvirkni Skýringarmynd fyrir sólarvirkni Stilling á ljósaskiptagildi - ljósaskiptavirkni Kveikt og slökkt á ljósaskiptavirkni Skýringarmynd fyrir ljósaskiptavirkni Skipt milli handstýringar og sjálfstýringar Aukabúnaður: Þráðlaus handsendir/tímaro Handsendir tengdur við Rolllodrive 65 Premium Aðrir handsendar tengdir Endurstillt á verksmiðjustillingu

Höfundarréttur, 2021 , Alfred Schellenberg GmbH. Allur réttur áskilinn. Hvers kyns notkun sem ekki er leyleg samkvæmt lögum um höfundarrétt, einkum afritun, þýðing, úrvinnsla eða miðlun efnis í gagnagrunnum eða öðrum rafrænum miðlum og kerfum, er með öllu óheimil.211210

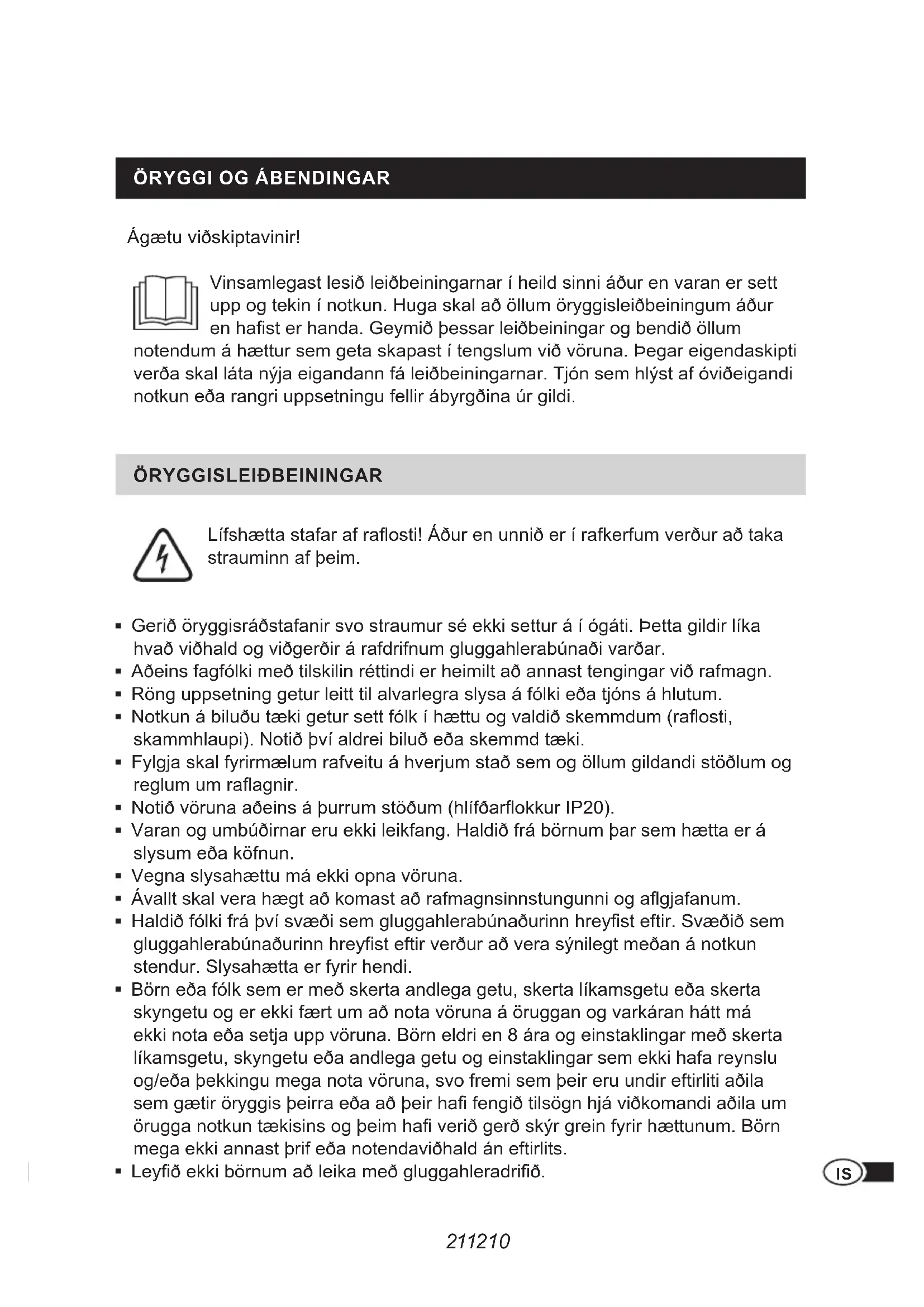

Ágætu viðskiptavinir! Vinsamlegast lesið leiðbeiningarnar í heild sinni áður en varan er sett upp og tekin í notkun Huga skal að öllum öryggisleiðbeiningum áður en hast er handa. Geymið þessar leiðbeiningar og bendið öllum notendum á hættur sem geta skapast í tengslum við vöruna. Þegar eigendaskipti verða skal láta nýja eigandann fá leiðbeiningarnar. Tjón sem hlýst af óviðeigandi notkun eða rangri uppsetningu fellir ábyrgðina úr gildi. ÖRYGGISLEIÐBEININGAR Lífshætta stafar af raosti! Áður en unnið er í rafkerfum verður að taka strauminn af þeim. Gerið öryggisráðstafanir svo straumur sé ekki settur á í ógáti. Þetta gildir líka hvað viðhald og viðgerðir á rafdrifnum gluggahlerabúnaði varðar. Aðeins fagfólki með tilskilin réttindi er heimilt að annast tengingar við rafmagn Röng uppsetning getur leitt til alvarlegra slysa á fólki eða tjóns á hlutum. Notkun á biluðu tæki getur sett fólk í hættu og valdið skemmdum (raosti, skammhlaupi). Notið því aldrei biluð eða skemmd tæki. Fylgja skal fyrirmælum rafveitu á hverjum stað sem og öllum gildandi stöðlum og reglum um raagnir. Notið vöruna aðeins á þurrum stöðum (hlífðarokkur IP20). Varan og umbúðirnar eru ekki leikfang. Haldið frá börnum þar sem hætta er á slysum eða köfnun Vegna slysahættu má ekki opna vöruna Ávallt skal vera hægt að komast að rafmagnsinnstungunni og agjafanum. Haldið fólki frá því svæði sem gluggahlerabúnaðurinn hreyst eftir. Svæðið sem gluggahlerabúnaðurinn hreyst eftir verður að vera sýnilegt meðan á notkun stendur Slysahætta er fyrir hendi Börn eða fólk sem er með skerta andlega getu, skerta líkamsgetu eða skerta skyngetu og er ekki fært um að nota vöruna á öruggan og varkáran hátt má ekki nota eða setja upp vöruna. Börn eldri en 8 ára og einstaklingar með skerta líkamsgetu, skyngetu eða andlega getu og einstaklingar sem ekki hafa reynslu og/eða þekkingu mega nota vöruna, svo fremi sem þeir eru undir eftirliti aðila sem gætir öryggis þeirra eða að þeir ha fengið tilsögn hjá viðkomandi aðila um örugga notkun tækisins og þeim ha verið gerð skýr grein fyrir hættunum. Börn mega ekki annast þrif eða notendaviðhald án eftirlits. Leyð ekki börnum að leika með gluggahleradrið.212

22767, 22728 ) uppfyllir gildandi kröfur evrópskra og innlendra tilskipana. Sýnt hefur verið fram á samræmi. Nálgast má texta ESB- samræmisyrlýsingarinnar í heild sinni á vefslóðinni http://www.schellenberg.de (undir valmyndaratriðinu „Service“ í Download-Center). Tilskipun 2006/42/EB um vélarbúnað Tilskipun útvarpsbúnaðar (RED) 2014/53/ESB RoHS Tilskipun 2011/65/EU Tilskipun 2014/42/ESB um rafsegulsviðssamhæ Fleygið ekki með heimilissorpi! Varan er endurvinnanleg og skila má henni til endurvinnslustöðva

Varan er (Vörunr. Nr. 22767 / 22728) eingöngu ætluð til notkunar á gluggahlera- búnaði með ól. Gluggahlerabúnaðurinn verður að vera í samræmi við tæknikröfur vörunnar Öll önnur notkun telst vera röng Alfred Schellenberg GmbH tekur ekki ábyrgð á aeiddu tjóni, tjóni á hlutum eða slysum á fólki sem hljótast af rangri notkun. Samkvæmt staðlinum EN 13659 verður að sjá til þess að tilteknum tilfærsluski- lyrðum fyrir gluggatjöldin sé fylgt eftir í samræmi við EN 12045. Þegar gluggat- jöldin eru dregin út verður tilfærslan að minnsta kosti að vera 40 mm frá neðri brún með 150 N ai við hreyngu upp á við. Sérstaklega þarf að gæta þess að hraðinn þegar gluggatjöldin eru dregin út sé ekki meiri en 0,2 m/sek. þegar komið er að síðustu 0,4 metrunum. Gluggahlerabúnaðurinn og íhlutir hans verða að vera í fullkomnu lagi. Ágalla á búnaðinum eða hlutum hans þarf að lagfæra áður en varan er sett upp. Á uppsetningarstað verður 230 V / 50 Hz rafmagnsinnstunga að vera til staðar (sjá bls. 229). Uppsetningarötur vörunnar verður að vera sléttur og geta borið hana. Til að fyrirbyggja bilanir og skemmdir á tækinu skal ávallt nota upprunalega varahluti frá framleiðanda Ef ólarbrautin er léleg getur það eyðilagt ólina og valdið óþarfa álagi á vörunni. Setja skal vöruna þannig upp að ólin gangi eins lóðrétt og kostur er inn í ólardrif gluggahlerans. Þannig má komast hjá óþarfa núningi og sliti.213212

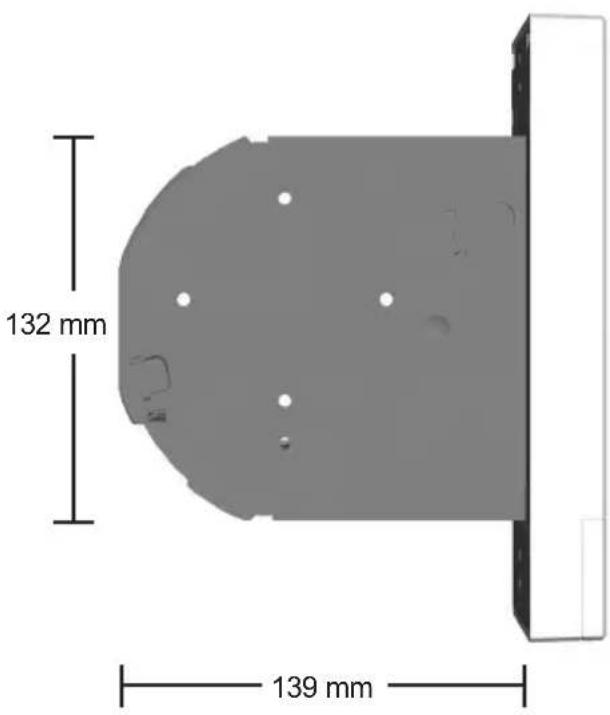

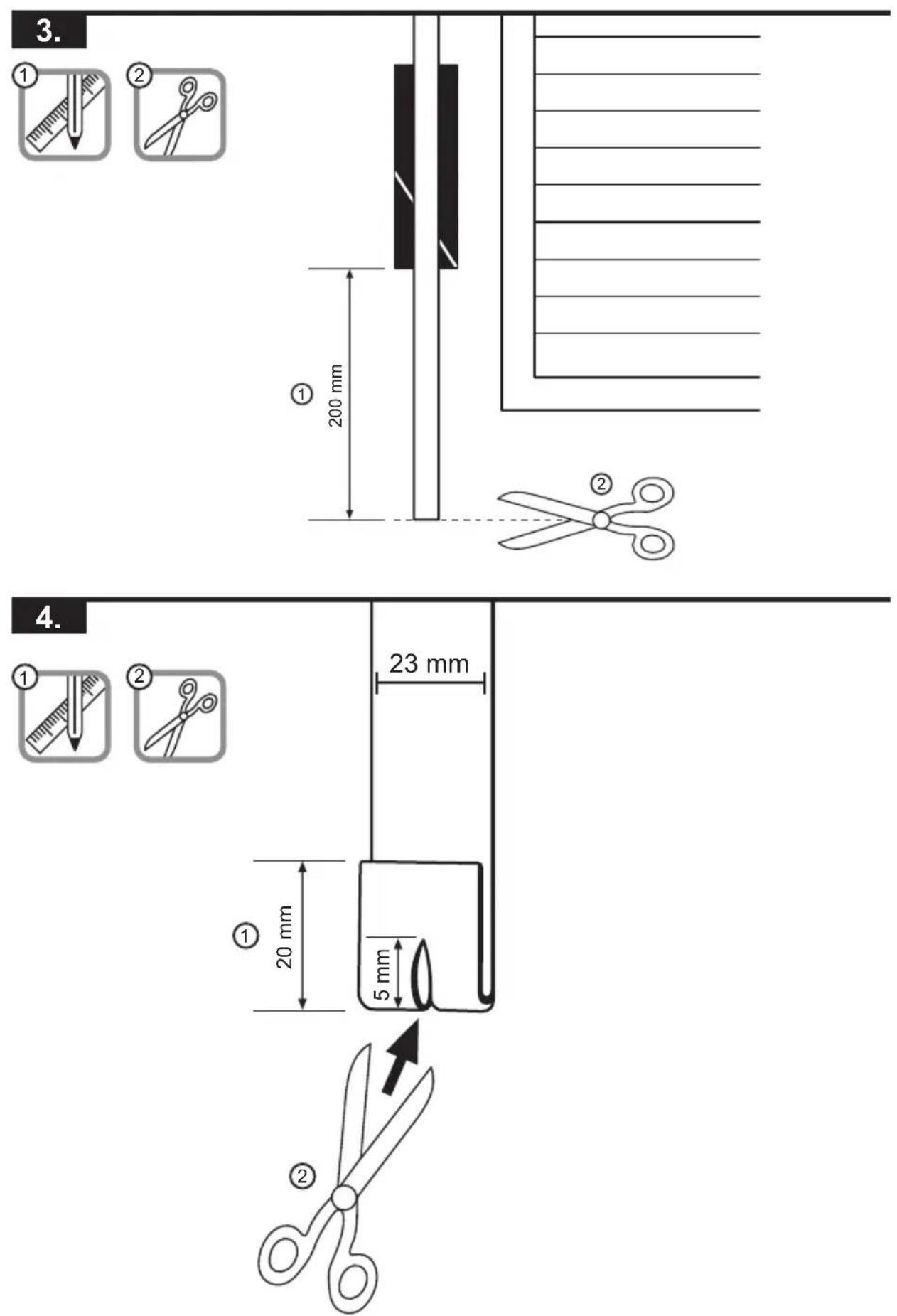

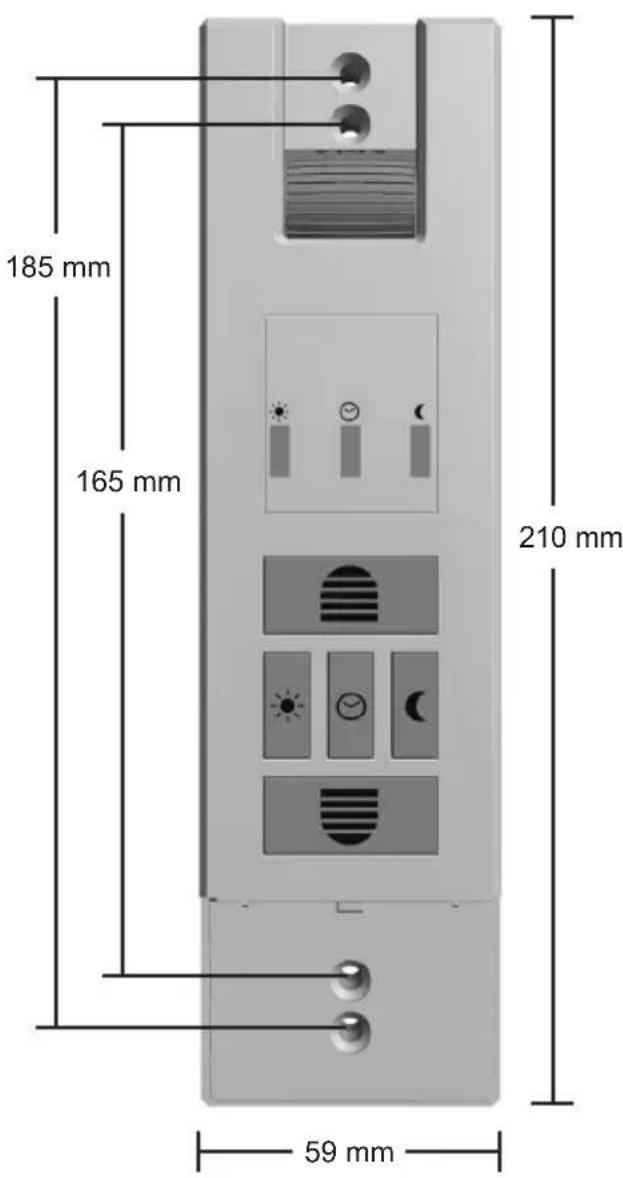

Rekstrarspenna agjafa 230 V AC / 50 Hz Uppgeð a 70 W A í biðstöðu 0,5 W Átak 10 Nm Notkun í skemmri tíma 4 mínútur Hámarkssnúningshraði 30 sn./mín. Varnarokkur IP 20 (aðeins fyrir þurr rými) Hlífðarokkur II Fjöldi tímastillinga 2 (UPP og NIÐUR) Leylegur umhvershiti 0-40 °C Stillisvið sólarstýringar 2.000 til 20.000 lúx Stillisvið ljósaskiptastýringar 2 til 50 lúx Mál sjá bls. 217 Leyleg breidd ólar 23 mm (Maxi-ól) Lengd ólar 7,6 m með 1,0 mm ólarþykkt, 6,2 m með 1,3 mm ólarþykkt, 5,2 m með 1,5 mm ólarþykkt Hámarksötur gluggahlera 6,0 m

ál/viður Rafmagnssnúra 2 x 0,75qmm H03VVH2-F Fjöldi stjórnhnappa 5 Fjöldi LED 3 Hljóðþrýstingsstig LpA

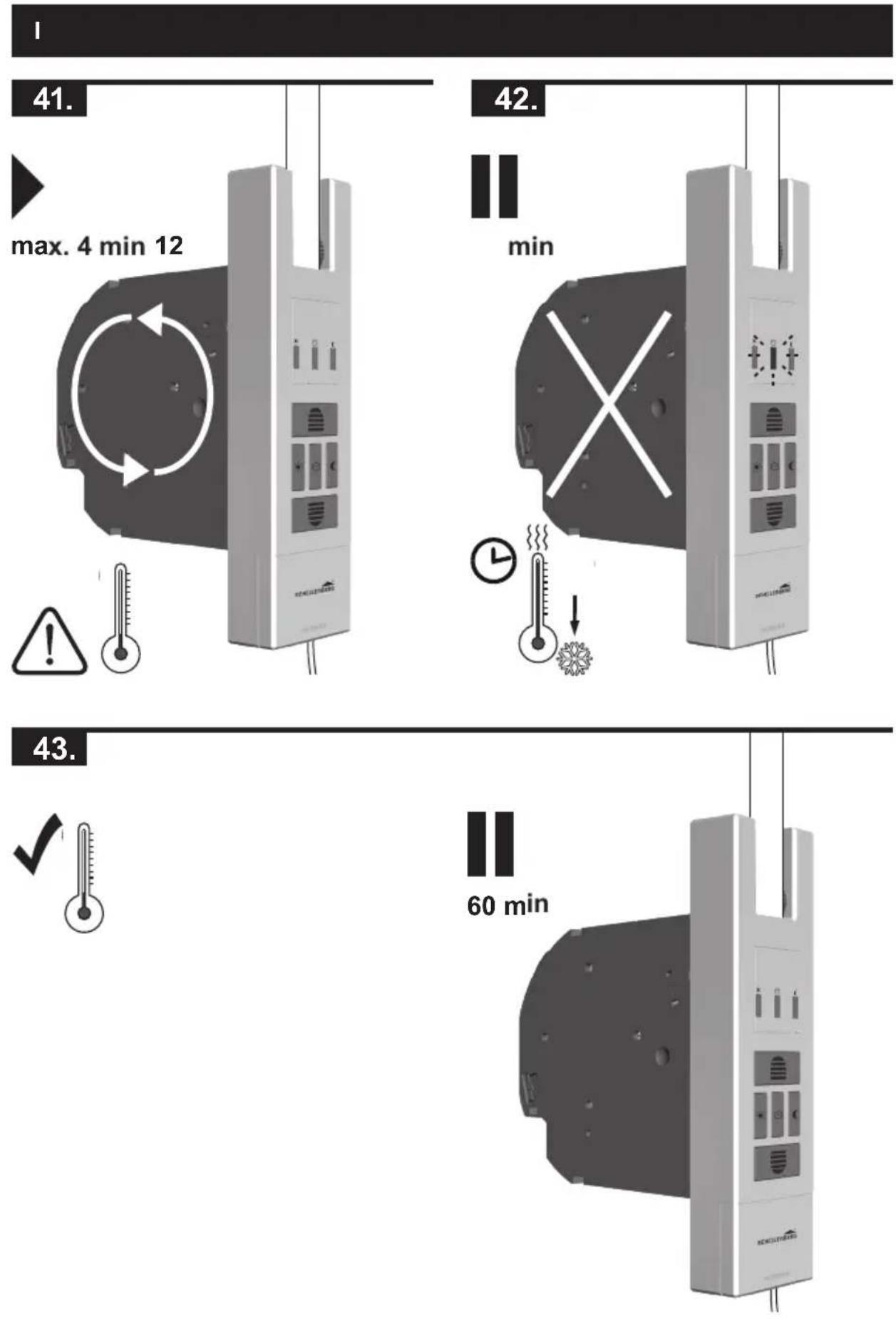

70 dB (A) Útvarpsbylgjur 868,4 MHz Schellenberg Radio System Sendu kraft max 10 dBm Svið í byggingunni / Svið á frjálsu sviði ca. 20 m / 100 m214 Ábendingar: Ef rafmagnið fer af haldast stillingarnar inni Upplýsingarnar sem hér koma fram eru til viðmiðunar og eiga aðeins við þar sem skilyrði fyrir uppsetningu eru með besta móti. Gildin kunna að vera frábrugðin vegna aðstæðna á hverjum stað. Aðeins má nota vöruna með ólum fyrir gluggahlera með málunum sem gen eru upp í töunni „Tæknilýsing“. Ólar í rangri lengd og breidd valda skemmdum. Uppfylli eldri ól ekki kröfur skal skipta henni út. Athugið: Gangið reglulega úr skugga um að gluggatjöldin og ólin séu í lagi. Ef hætta skapast skal taka búnaðinn úr notkun og láta fagaðila annast viðgerðir. Athugið: Þar sem ólartrissan í hlerakassanum tapar festingu sinni vegna slits mælumst við til þess að hún sé skoðuð eftir lengri notkunartíma og henni skipt út eftir þörfum. Ef farið er yr hámarksgangtíma mótorsins, sem er 4 mínútur, stöðvast mótorinn. Eftir u.þ.b. klukkustund er mótorinn aftur tilbúinn til notkunar.215214

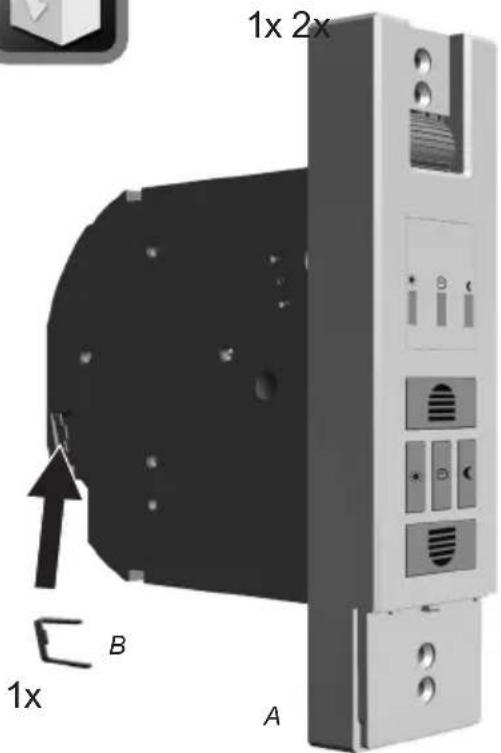

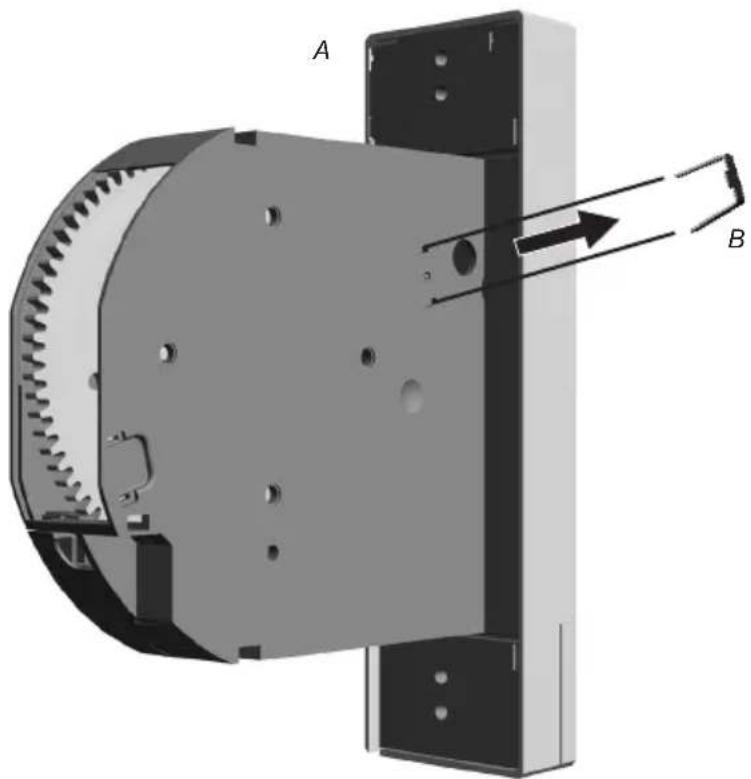

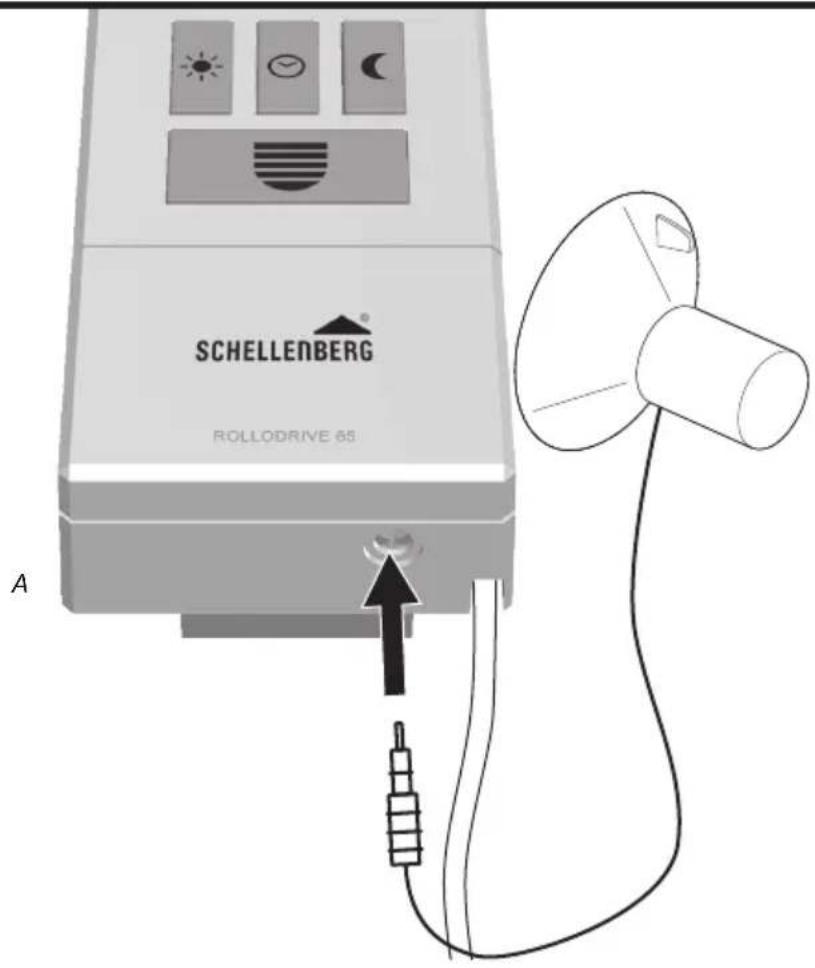

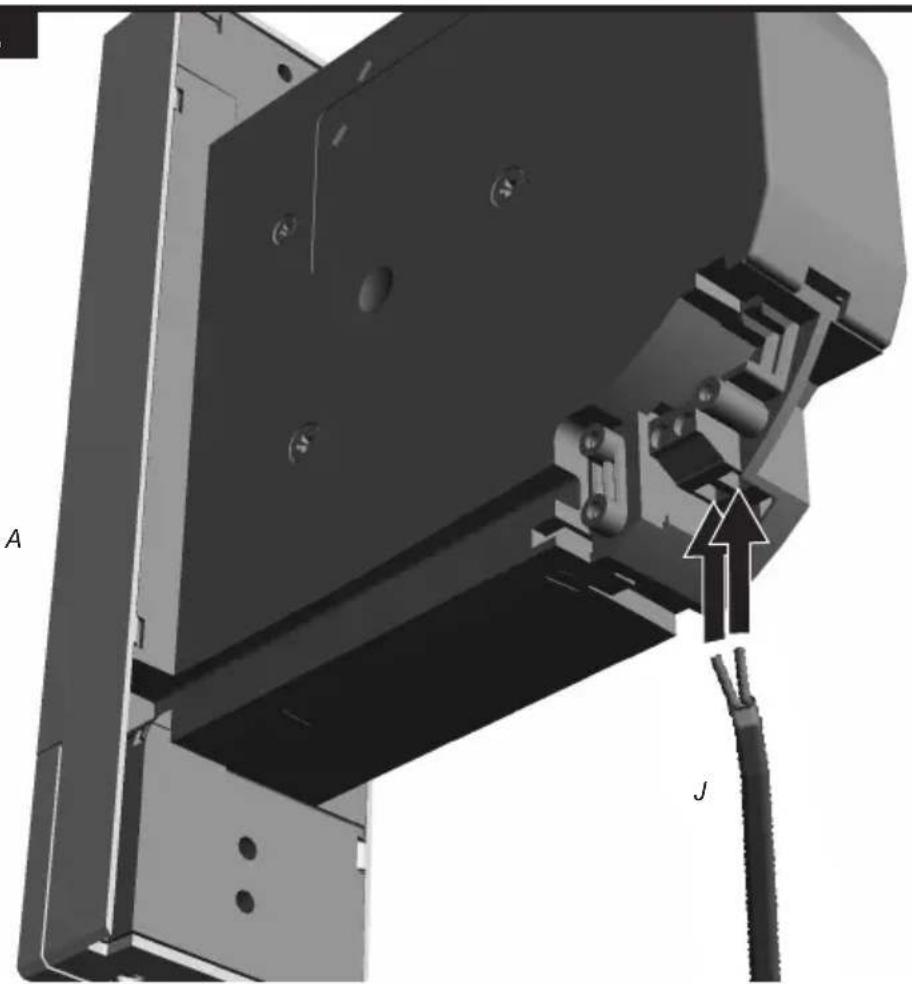

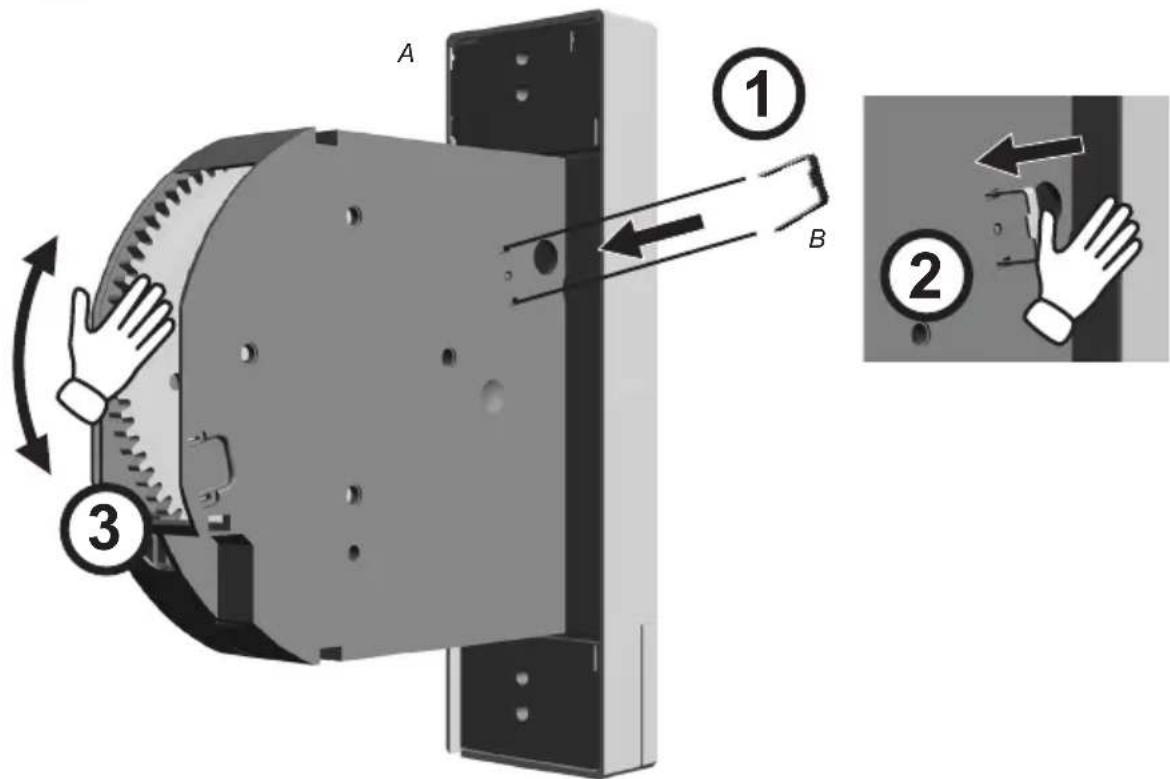

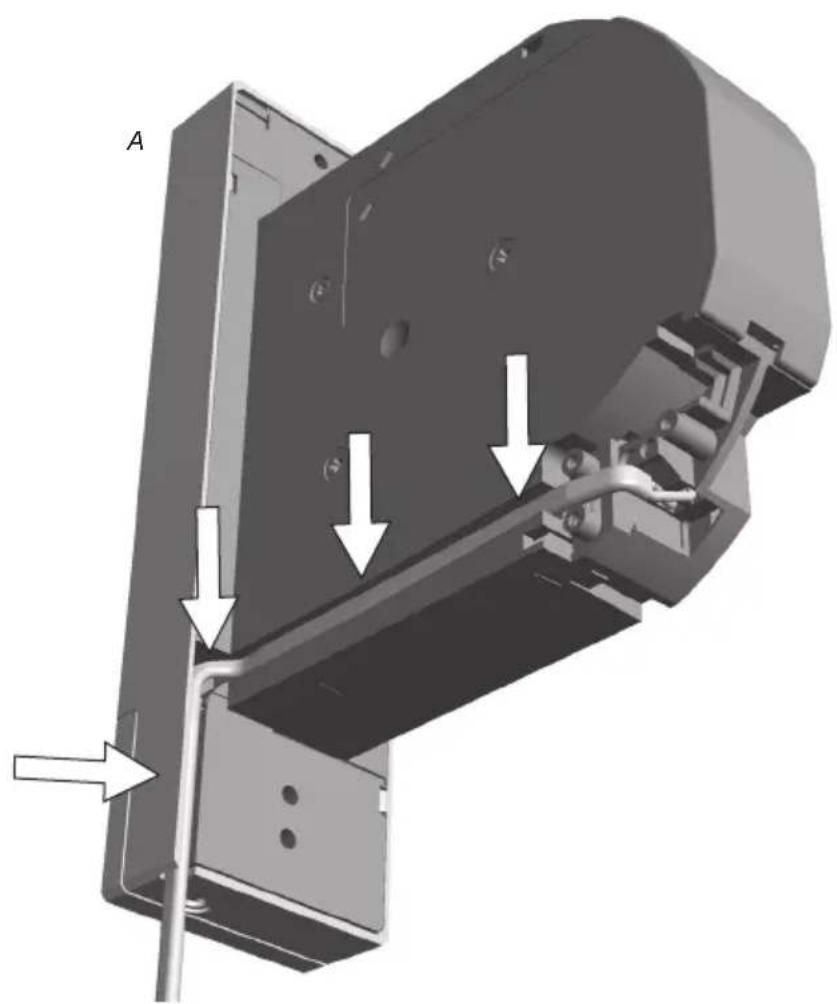

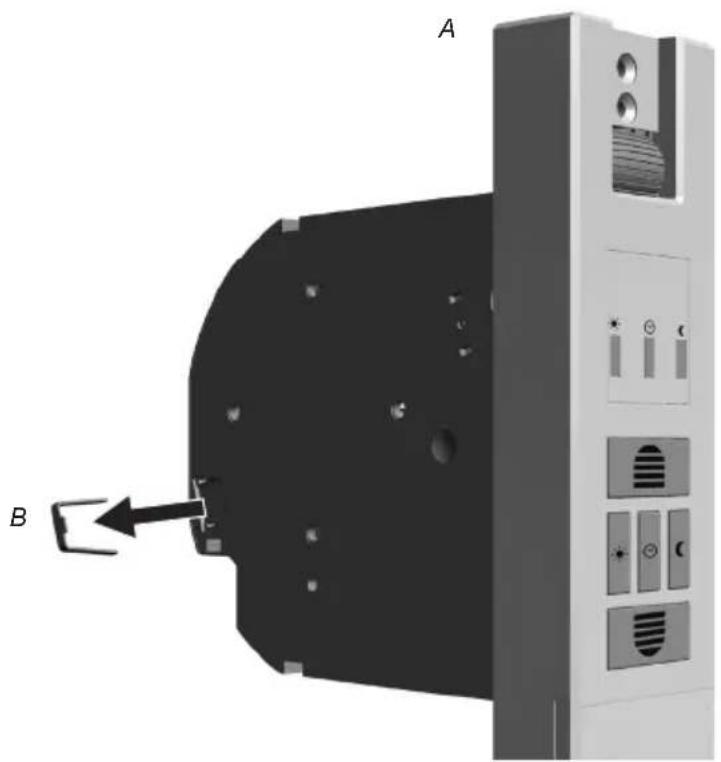

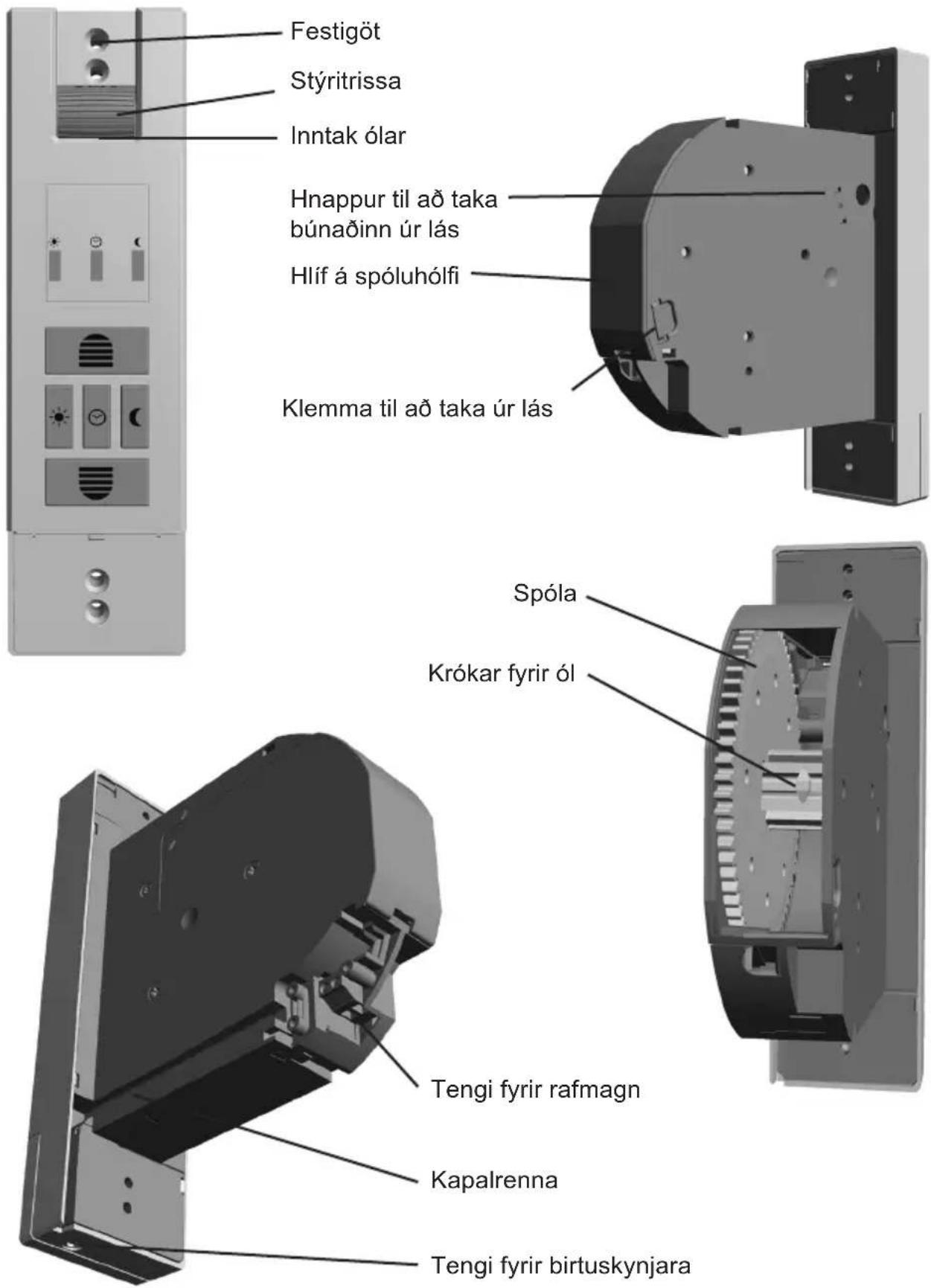

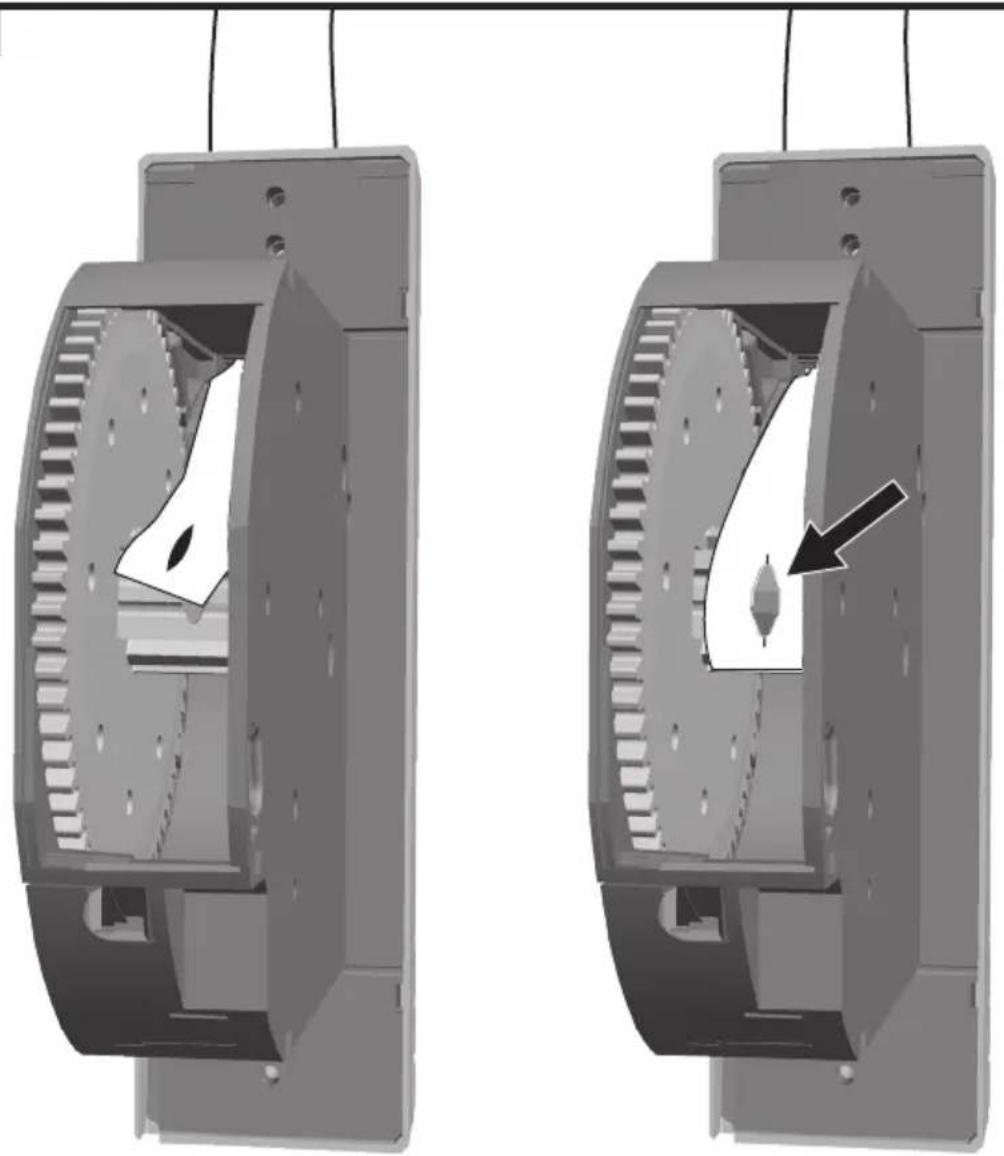

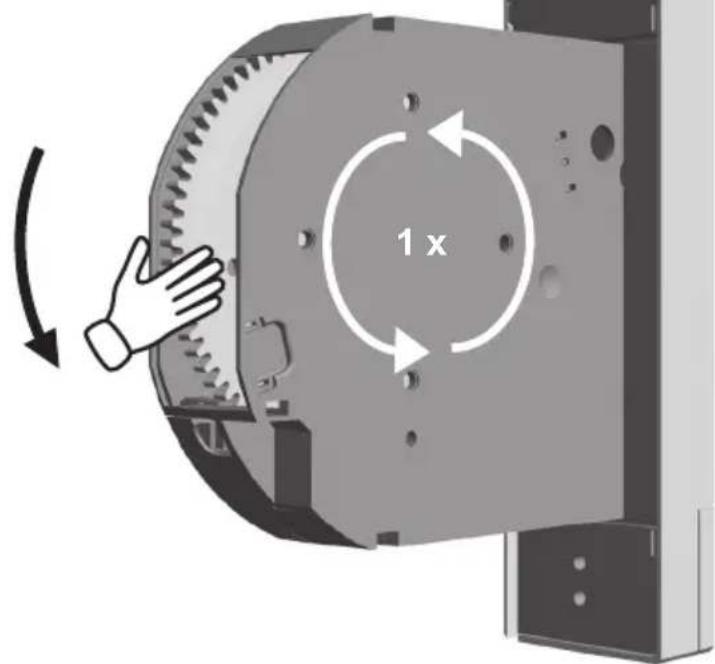

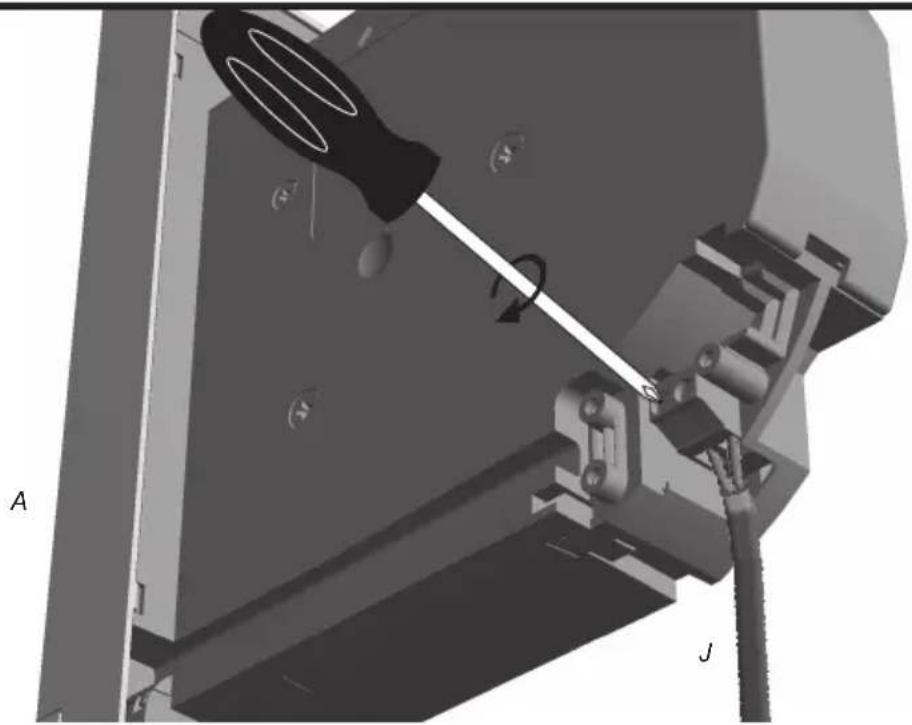

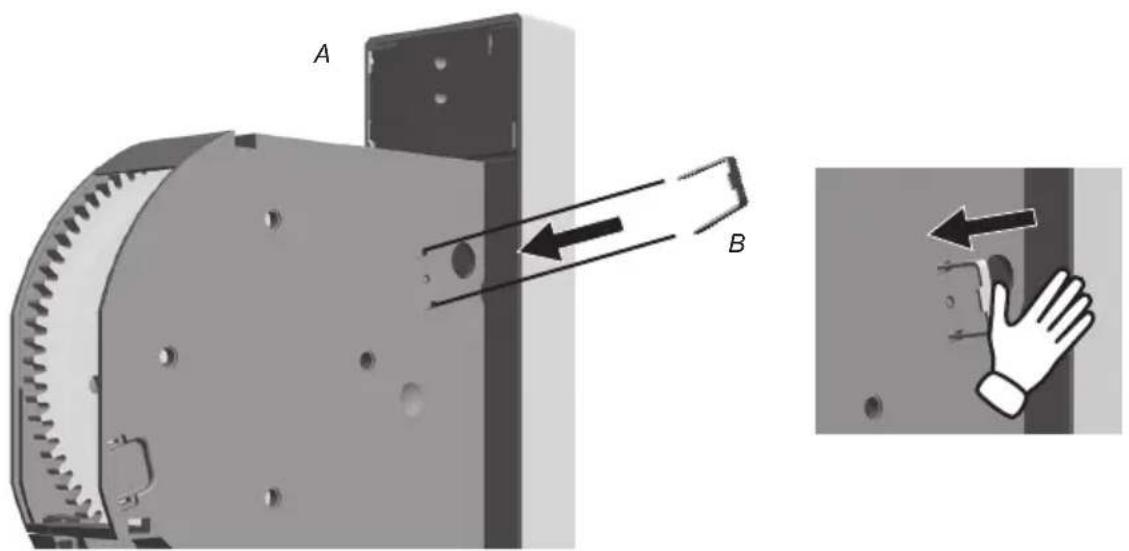

Festigöt Inntak ólar Stýritrissa Hlíf á spóluhól Hnappur til að taka búnaðinn úr lás Klemma til að taka úr lás Spóla Krókar fyrir ól Tengi fyrir rafmagn Kapalrenna Tengi fyrir birtuskynjara216216

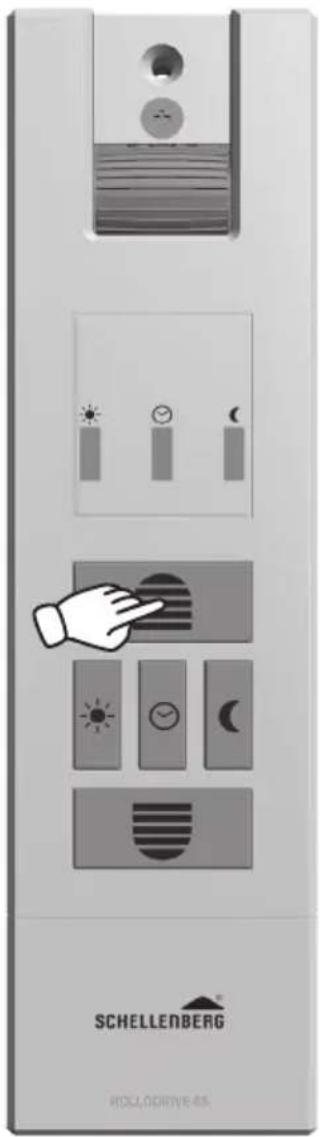

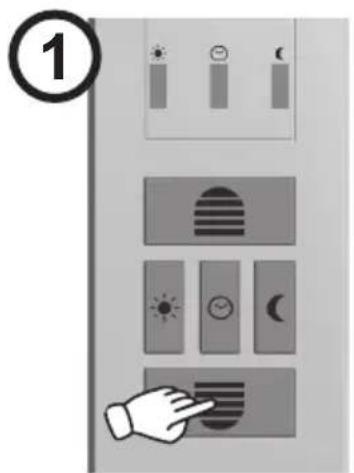

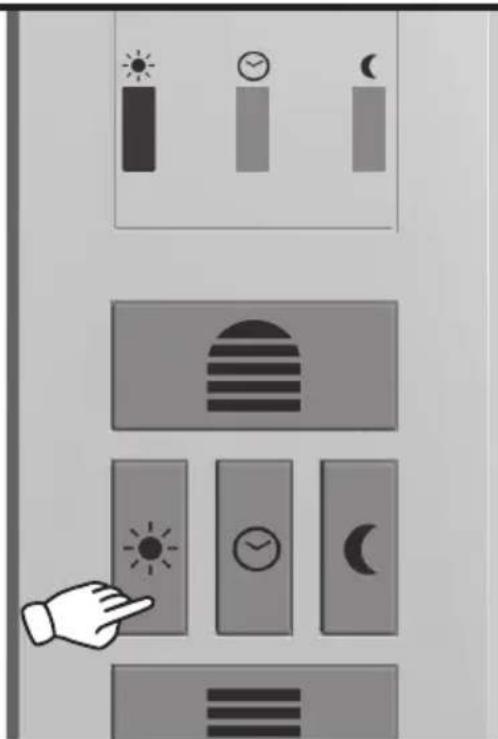

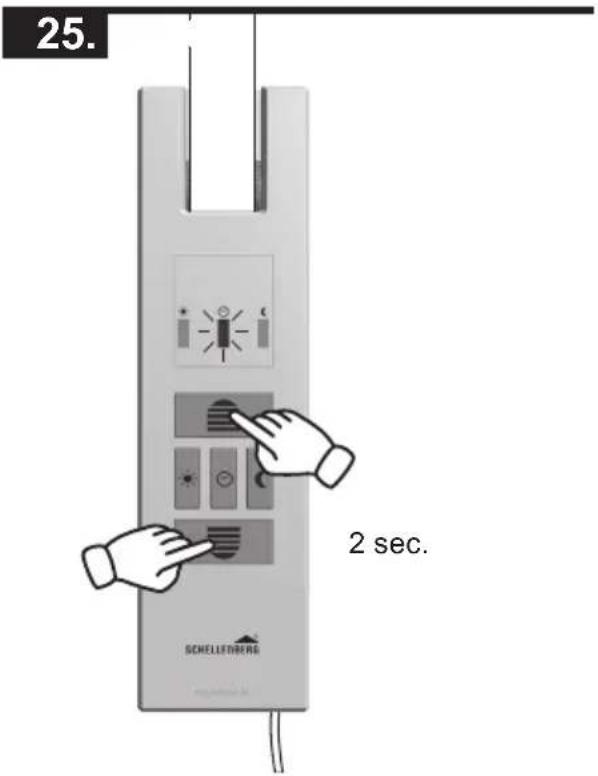

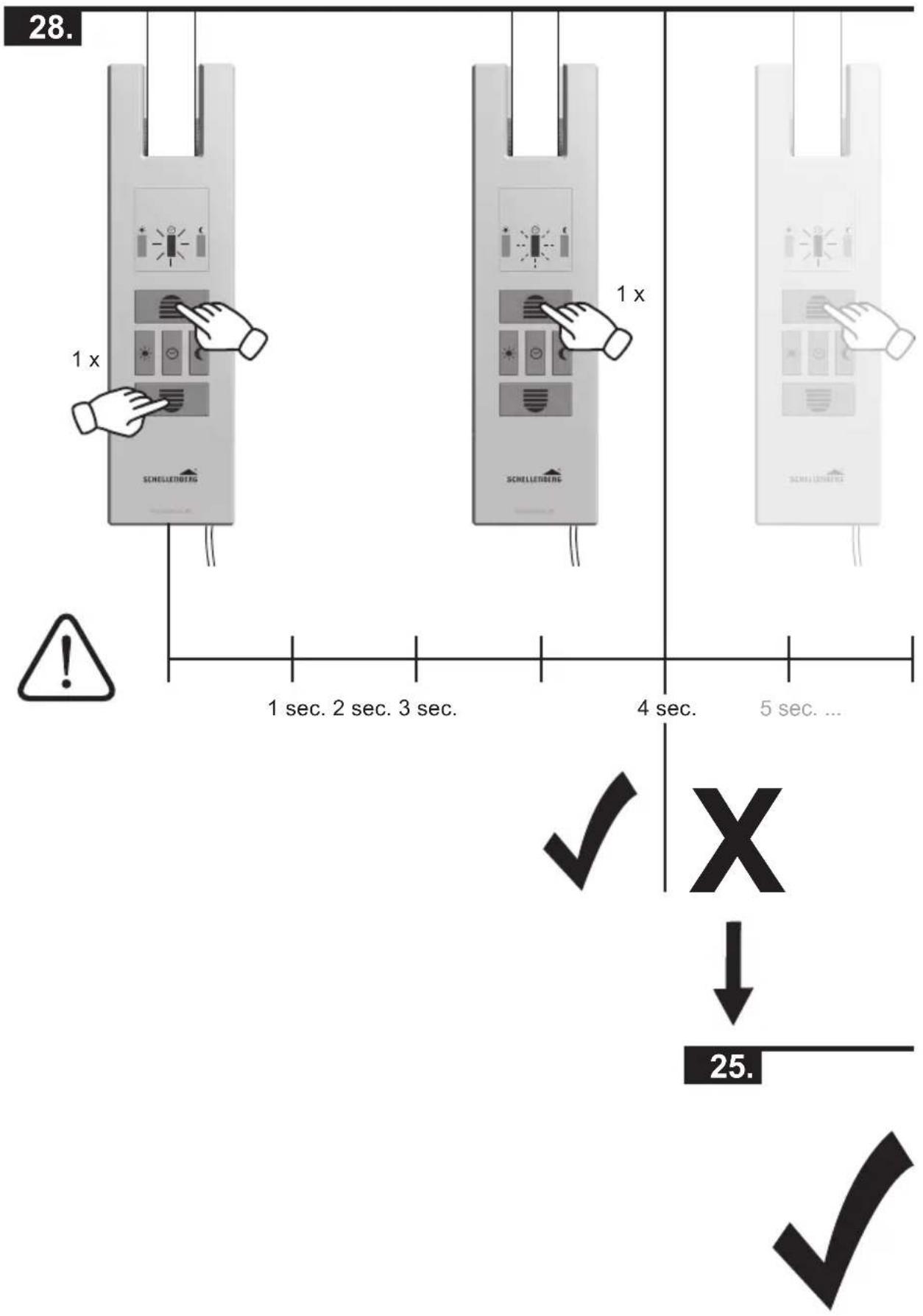

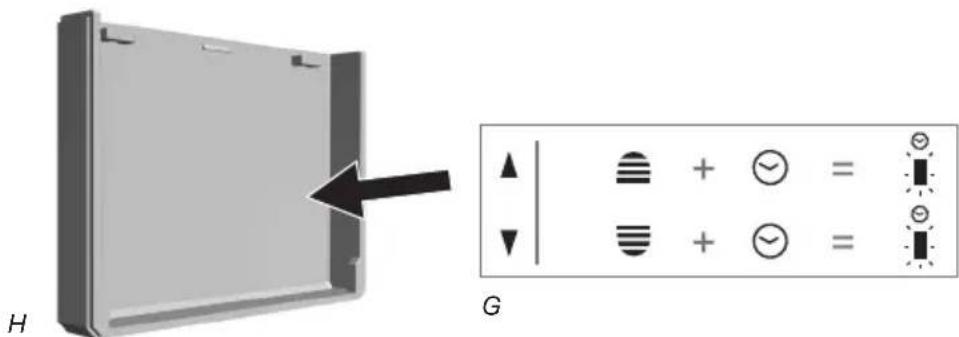

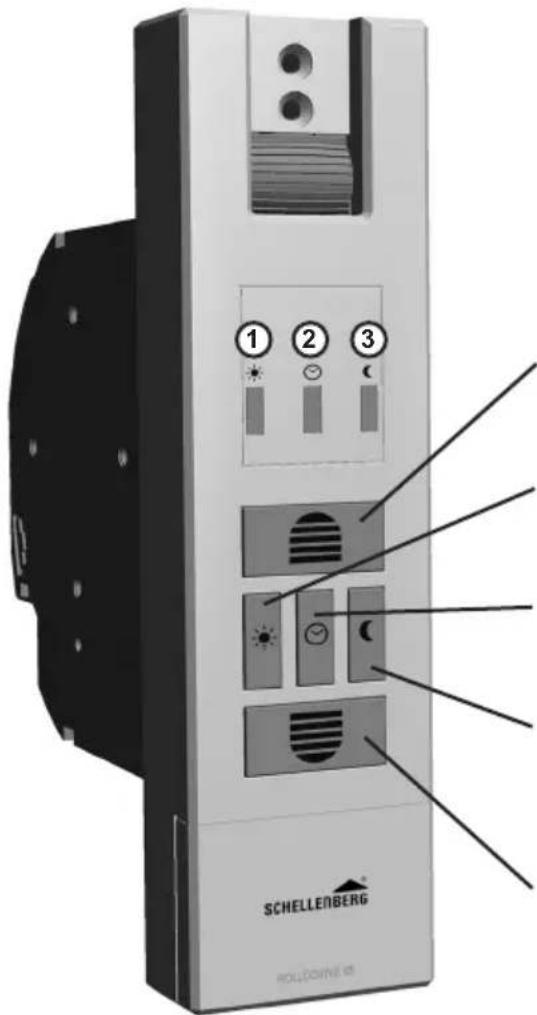

SKÝRING Á HNÖPPUM OG SKJÁ

Slökkt á ljós- díóðu Nákvæm lýsing á öllum ljósdíóðum:

Kveikt á ljós- díóðu Ljósdíóða blikkar Ljósdíóða blikkar hratt Ef ein eða eiri ljósdíóður loga þegar kveikt er á virkni slokknar á þeim eftir mm mínútur. Hægt er að ýta stutt á hvaða hnapp sem er til að prófa þetta og þá loga ljósdíóðurnar á ný í mm mínútur.

Klukkuhnappur Til að stilla klukku fyrir sjálfstýringu.

Ljósaskiptahnappur Kveikir eða slekkur á ljósaskiptavirkni

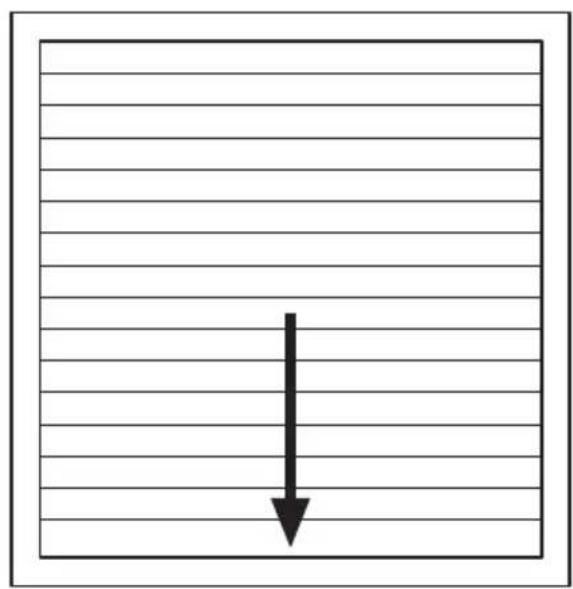

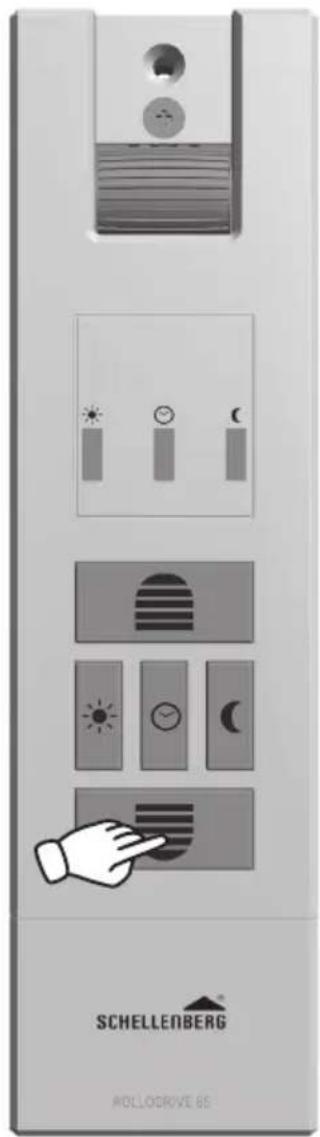

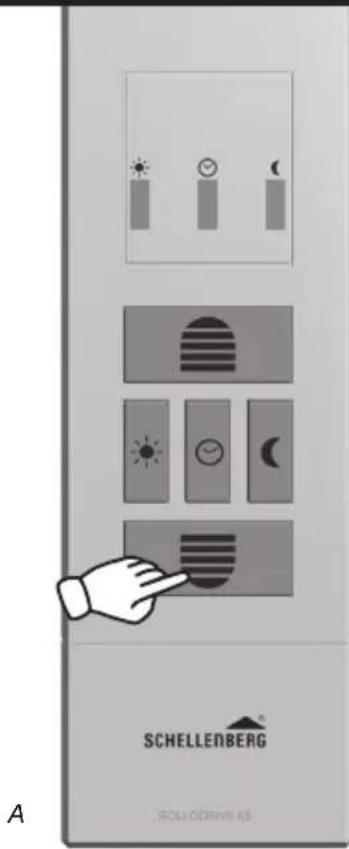

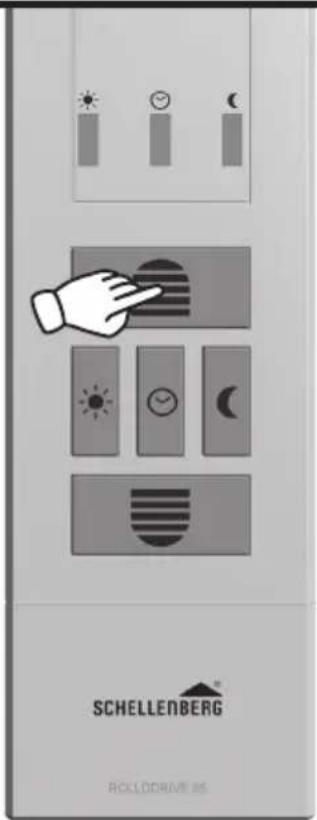

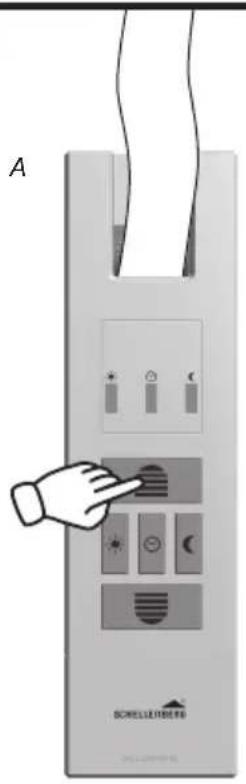

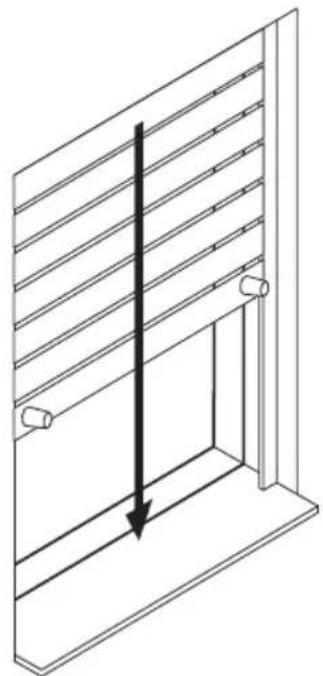

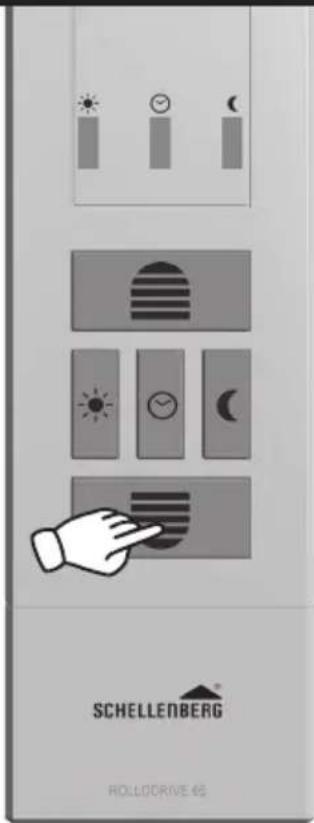

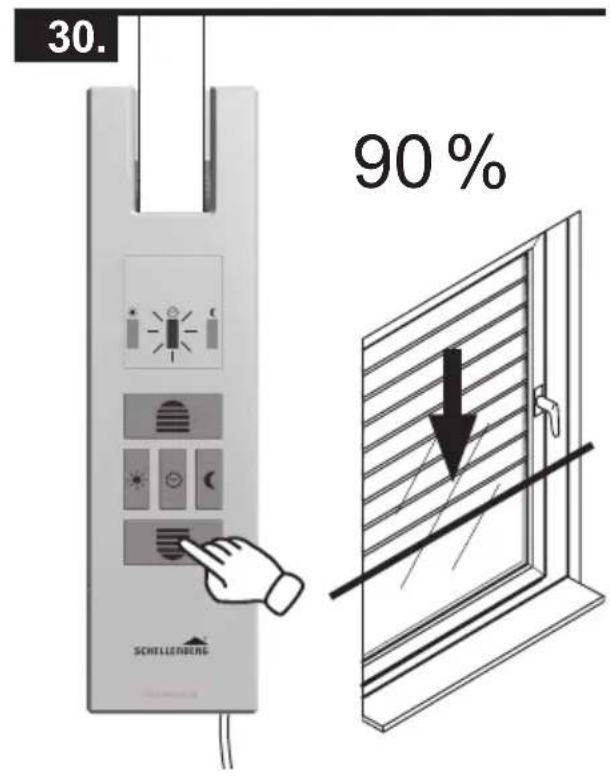

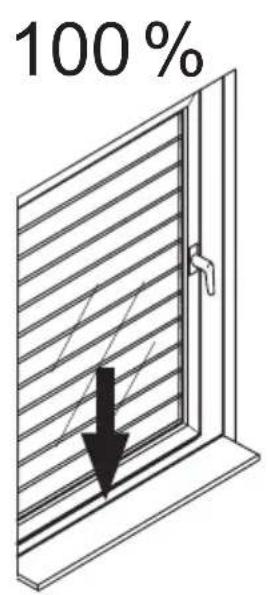

Hnappur fyrir hreyngu niður Gluggahlerinn fer niður.

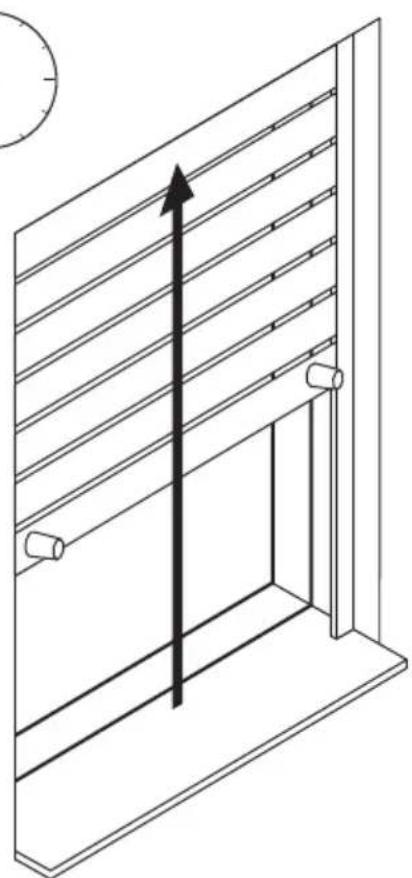

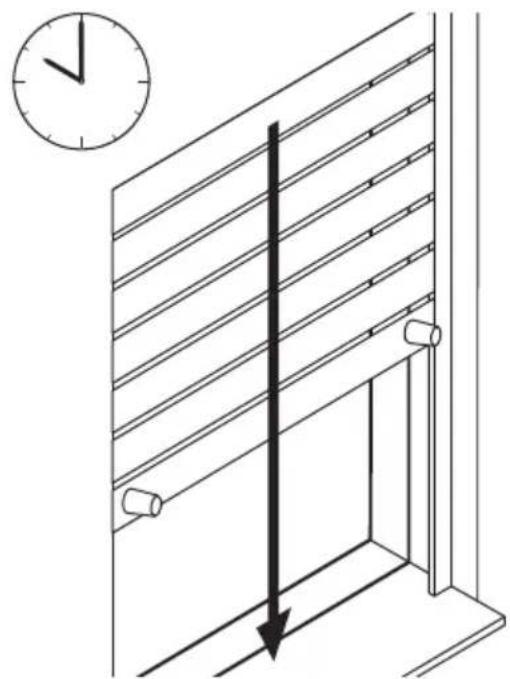

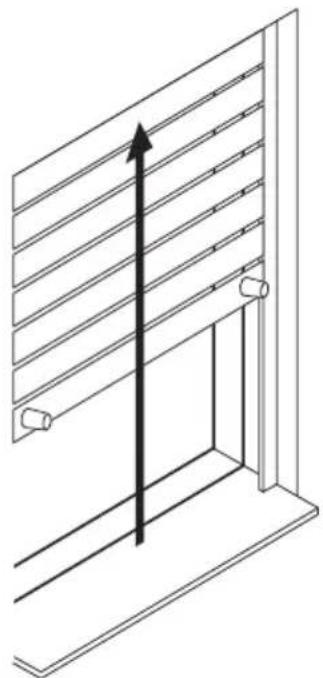

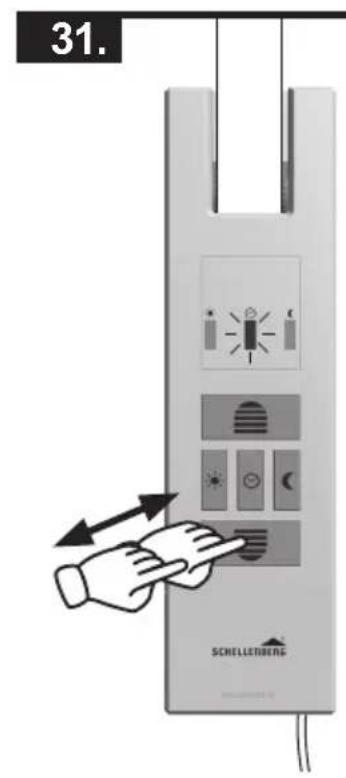

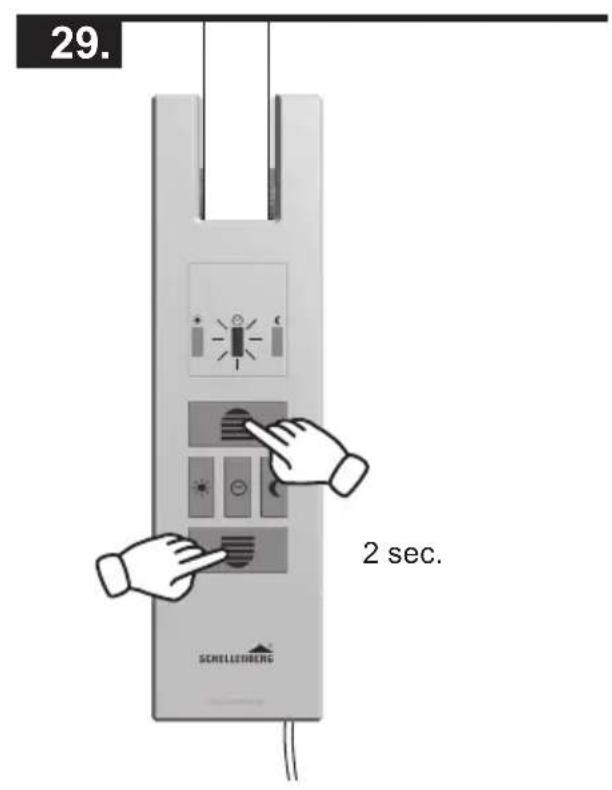

Framkvæma þarf skref 37 og 38 einu sinni á þeim tíma sem óskað er. Í það minnsta verður að stilla inn eina tímastillingu.t.d. klukkan sjö að morgni td klukkan tíu að kvöldi XS241240

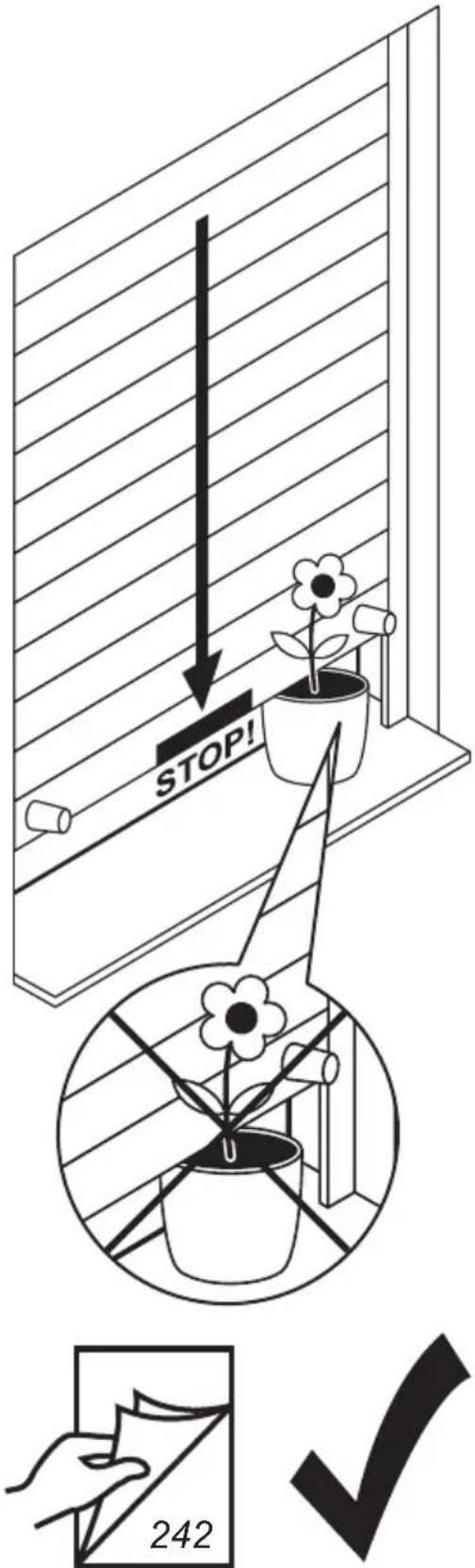

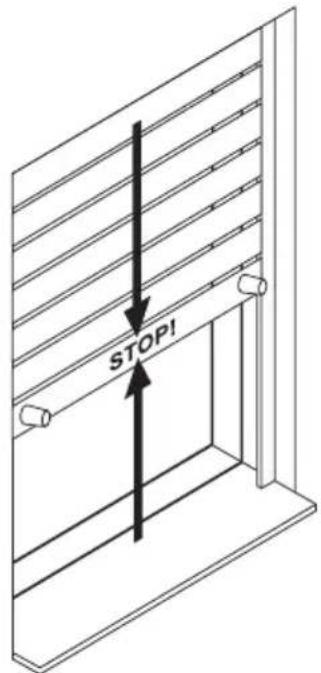

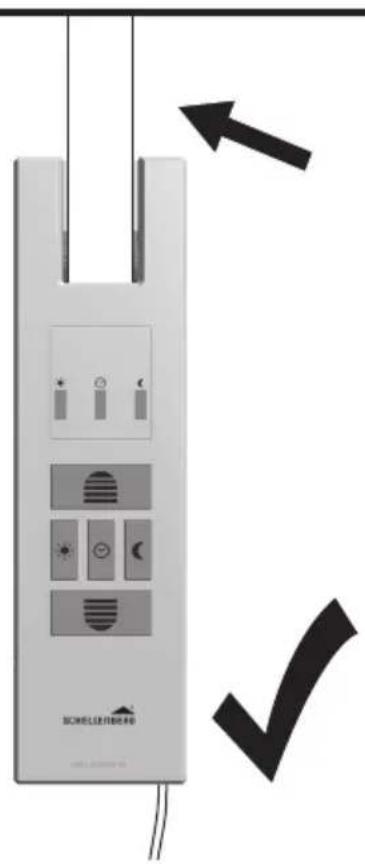

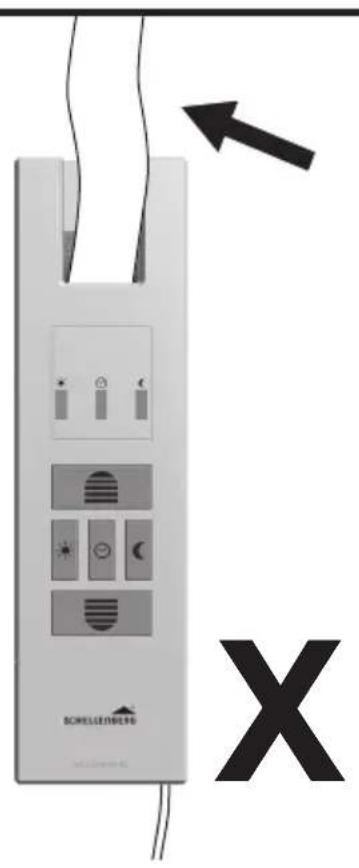

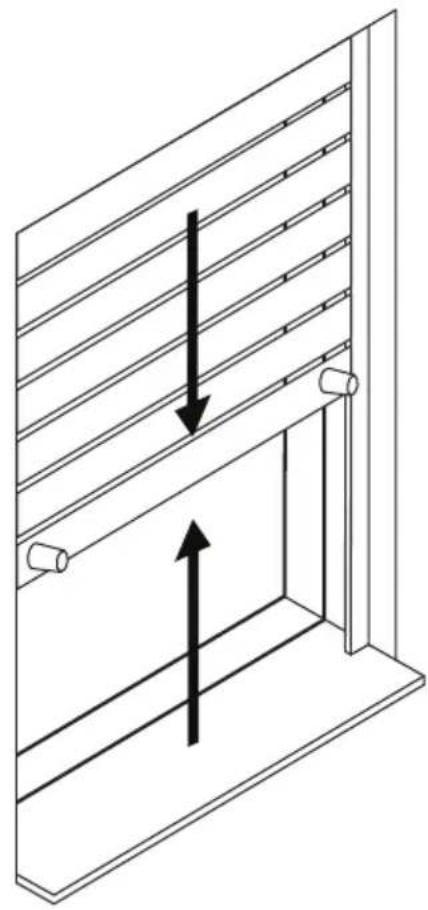

Ef gluggahlerinn rekst á hindrun á leiðinni niður slokknar á ROLLODRI- VE Færið gluggahlerann til að losa hann og fjarlægið hindrunina. XS244

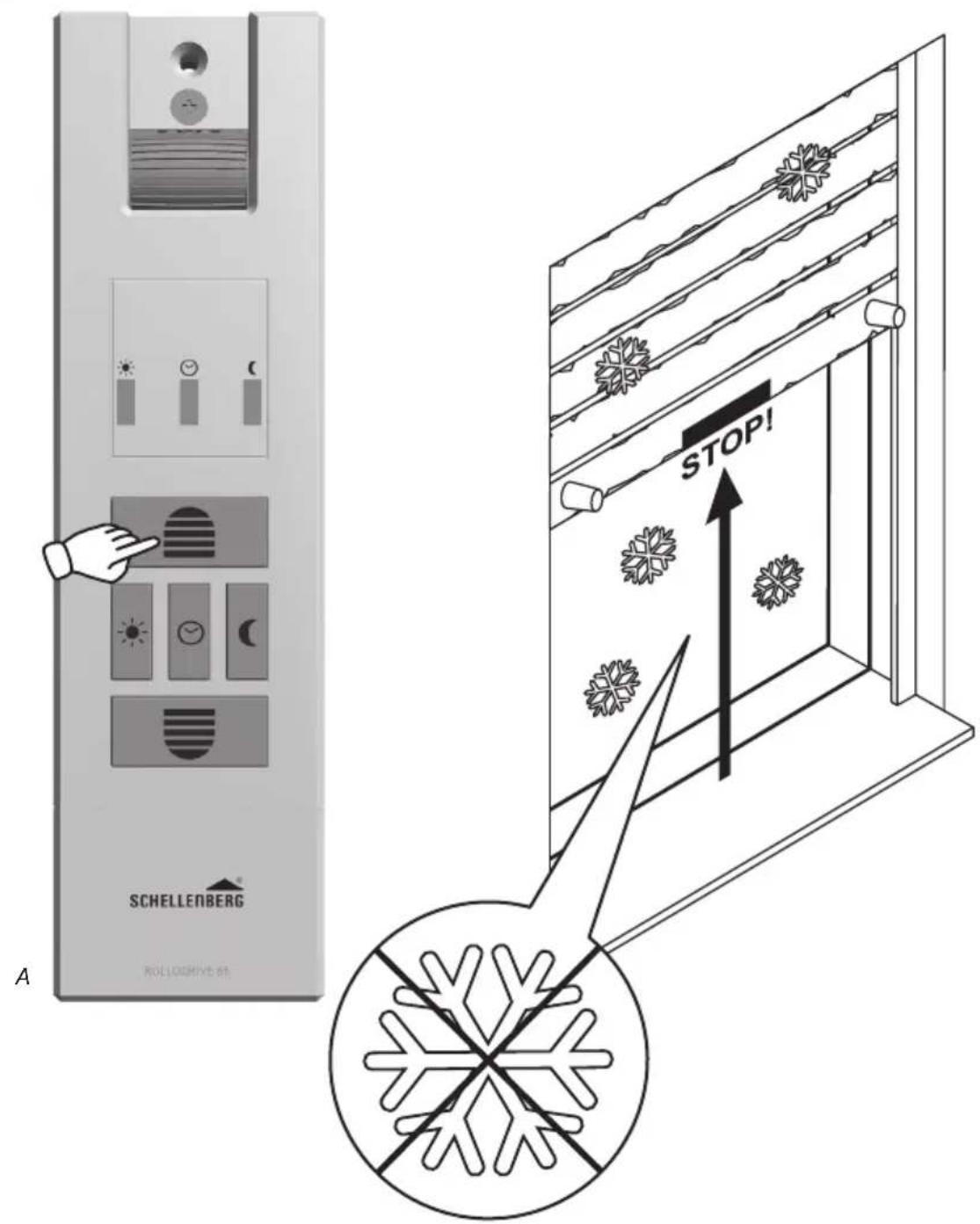

Ef gluggahlerinn festist á leiðinni upp (t.d. vegna ísingar) slokknar á ROLLODRIVE. Lagfærið orsakir yrálags.247246

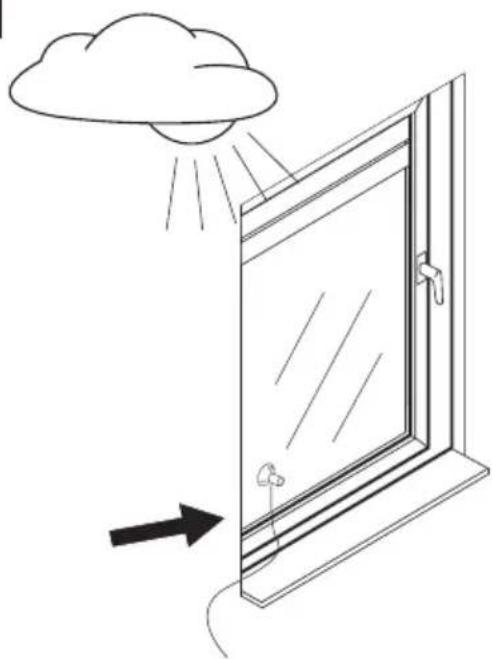

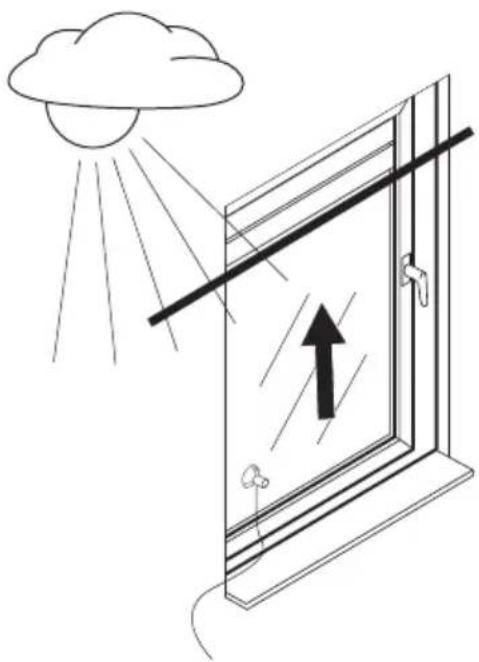

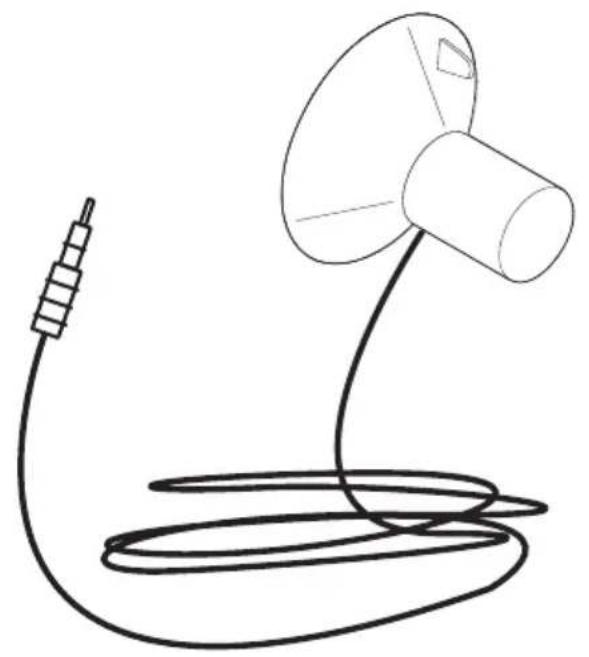

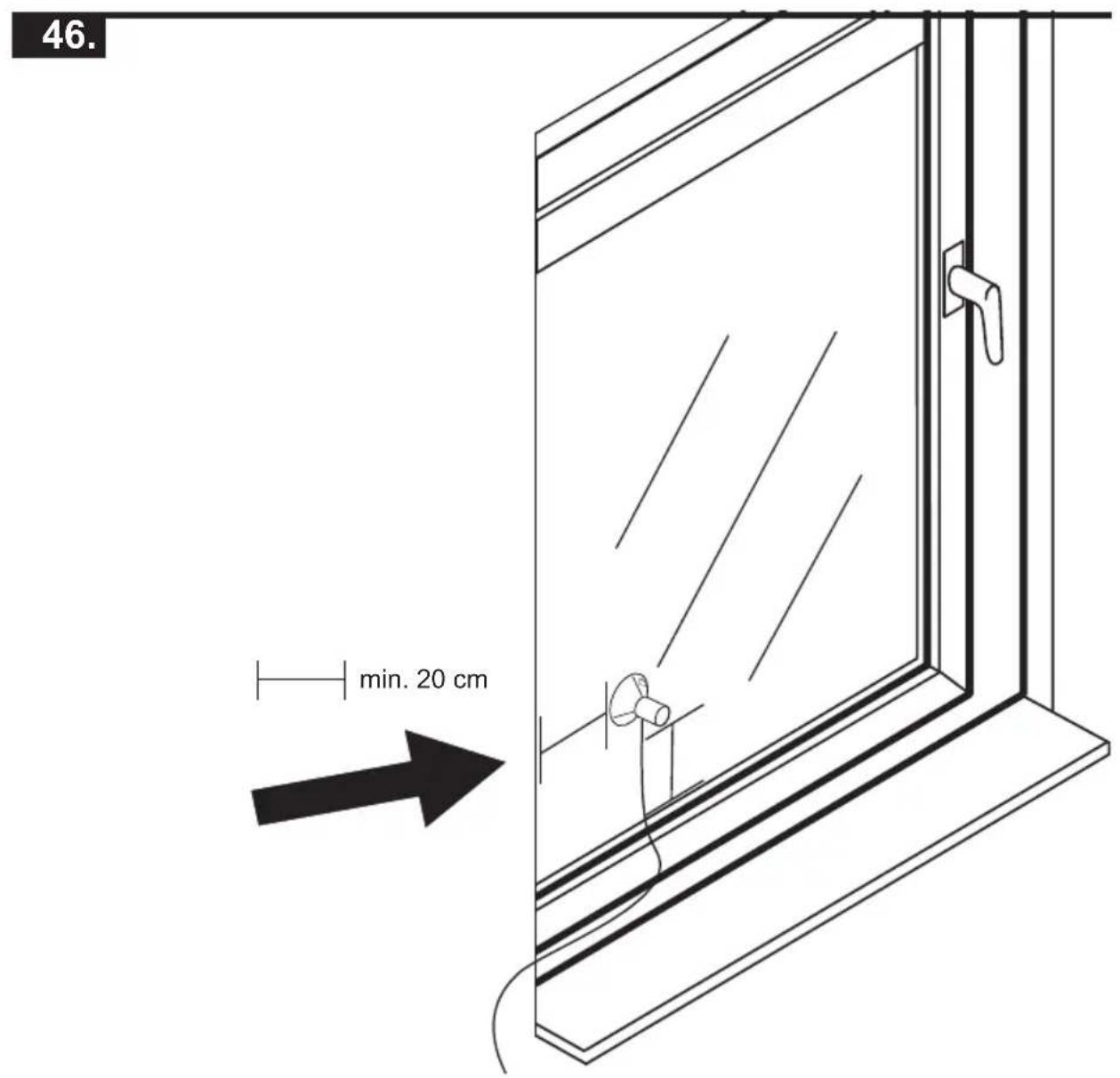

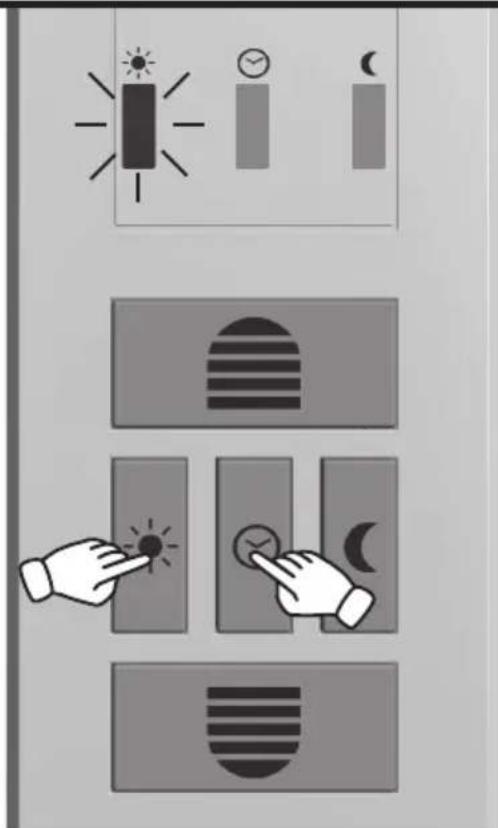

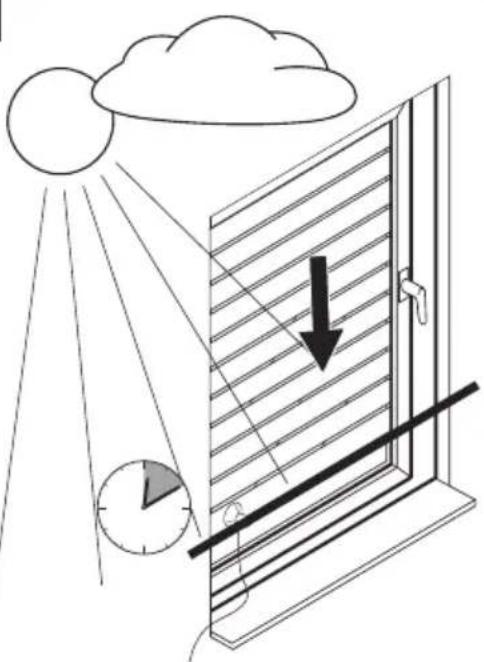

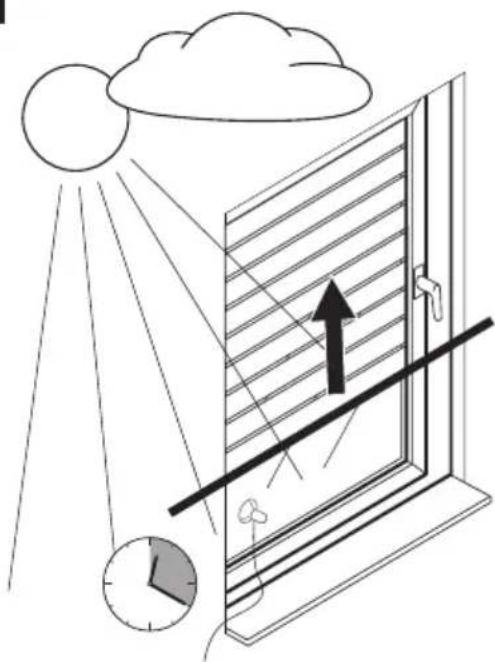

Kveikt er á ljósaskiptavirkninni þegar ljósaskiptagildið er stillt inn. Ýtið samtí- mis á ljósaskiptahnappinn og klukkuhnappinn.Ljósaskiptin þá stundina gilda nú sem markgildi. Mánaljósdíóðan blikkar stutt til staðfestingar. Athugið:Stillingin ætti að fara fram að kvöldi við birtustigið sem óskað er eftir

Eftir að rafmagn fer af blikkar ljós- díóðuklukkan og stilla þarf inn nýja tíma fyrir opnun og lokun Eftir að skipt hefur verið á milli sumar- og vetrartíma þarf að upp- færa tímana fyrir opnun og lokun handvirkt

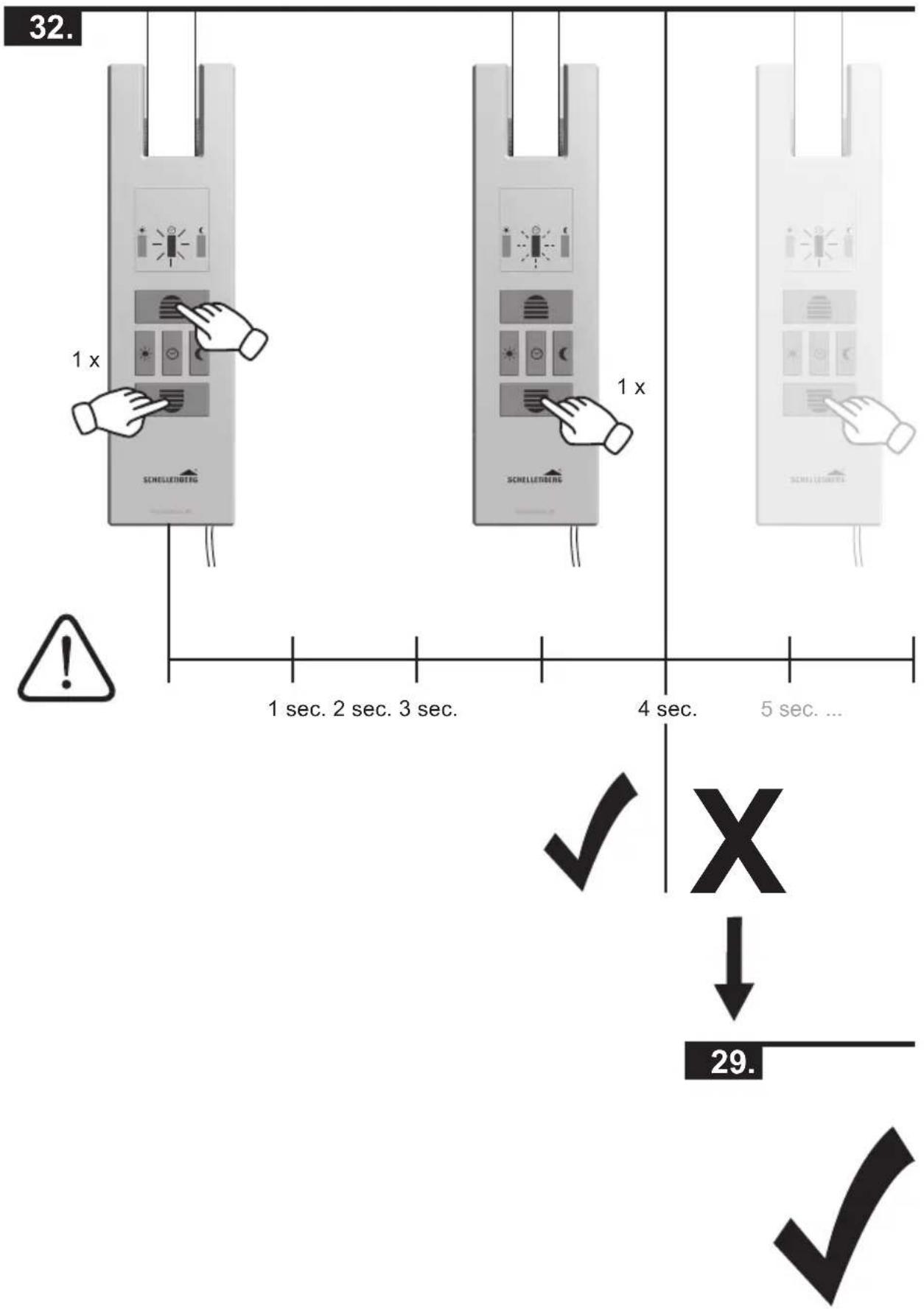

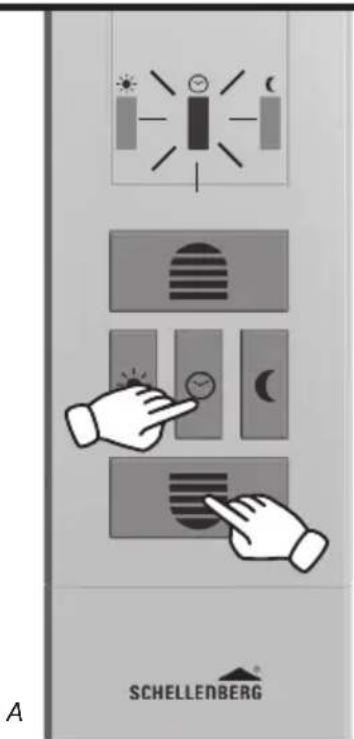

Með því að ýta á báða hnappana er ROLLODRI- VE sett í forritunarstillingu. Frá þeim tímapunkti verður að tengja handsendinn við innan 10 sekúndna (skref 60–65). Ef 10 sekúndur líða án þess að handsendirinn sé tengdur verður að endurtaka skref 60 til að setja ROLLODRIVE aftur í forritunarstillingu Hægt er að stilla allt að mm handsenda á hverja rás.
