NOTENDAHANDBÓK 21210 Schellenberg

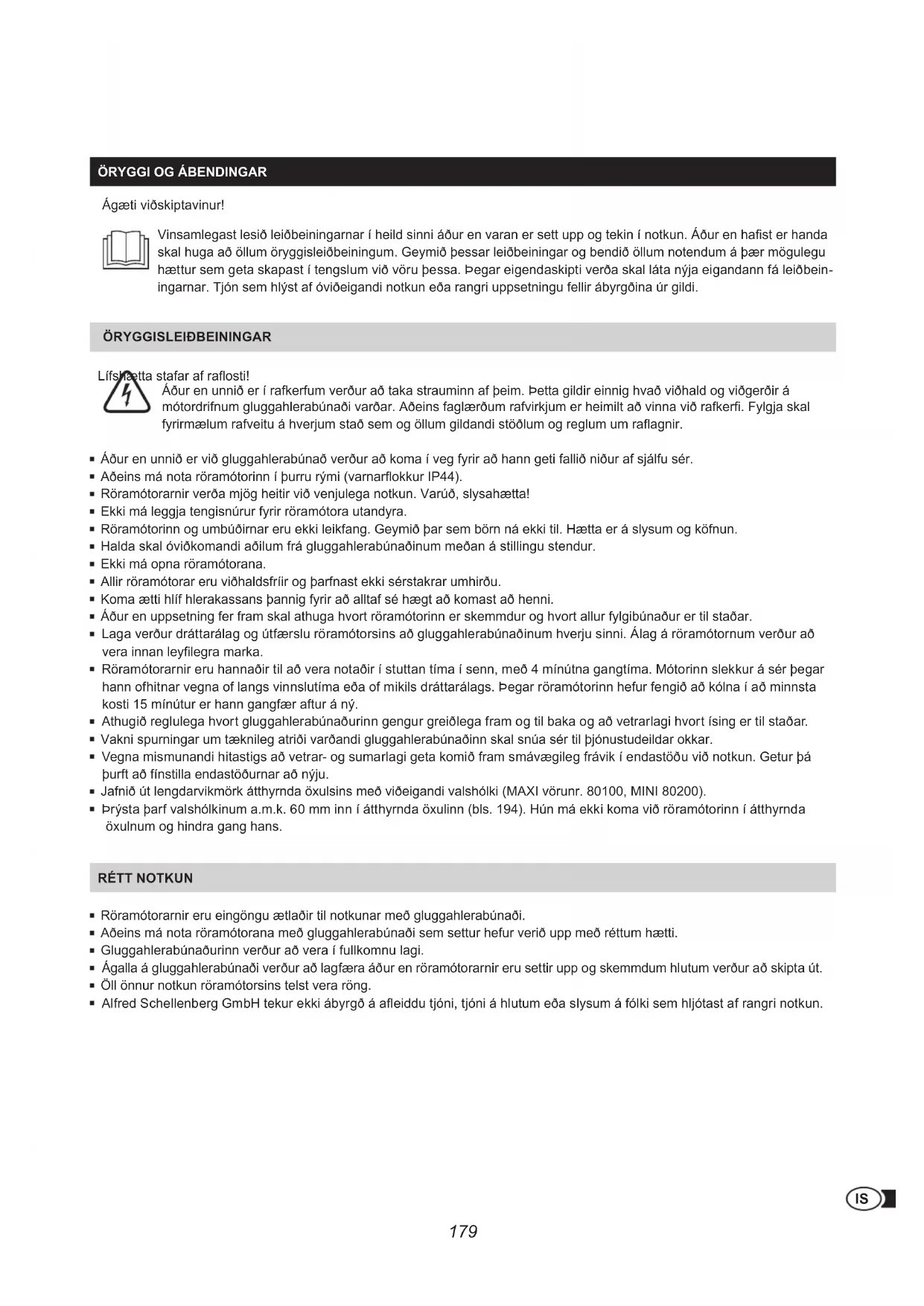

öRyGGI OG áBENDINGAR Ágæti viðskiptavinur! Vinsamlegast lesið leiðbeiningarnar í heild sinni áður en varan er sett upp og tekin í notkun. Áður en hast er handa skal huga að öllum öryggisleiðbeiningum. Geymið þessar leiðbeiningar og bendið öllum notendum á þær mögulegu hættur sem geta skapast í tengslum við vöru þessa. Þegar eigendaskipti verða skal láta nýja eigandann fá leiðbein- ingarnar. Tjón sem hlýst af óviðeigandi notkun eða rangri uppsetningu fellir ábyrgðina úr gildi. öRyGGISLEIðBEININGAR Lífshætta stafar af raosti! Áður en unnið er í rafkerfum verður að taka strauminn af þeim. Þetta gildir einnig hvað viðhald og viðgerðir á mótordrifnum gluggahlerabúnaði varðar. Aðeins faglærðum rafvirkjum er heimilt að vinna við rafker. Fylgja skal fyrirmælum rafveitu á hverjum stað sem og öllum gildandi stöðlum og reglum um raagnir. Áður en unnið er við gluggahlerabúnað verður að koma í veg fyrir að hann geti fallið niður af sjálfu sér. Aðeins má nota röramótorinn í þurru rými (varnarokkur IP44). Röramótorarnir verða mjög heitir við venjulega notkun. Varúð, slysahætta! Ekki má leggja tengisnúrur fyrir röramótora utandyra. Röramótorinn og umbúðirnar eru ekki leikfang. Geymið þar sem börn ná ekki til. Hætta er á slysum og köfnun. Halda skal óviðkomandi aðilum frá gluggahlerabúnaðinum meðan á stillingu stendur. Ekki má opna röramótorana. Allir röramótorar eru viðhaldsfríir og þarfnast ekki sérstakrar umhirðu. Koma ætti hlíf hlerakassans þannig fyrir að alltaf sé hægt að komast að henni. Áður en uppsetning fer fram skal athuga hvort röramótorinn er skemmdur og hvort allur fylgibúnaður er til staðar. Laga verður dráttarálag og útfærslu röramótorsins að gluggahlerabúnaðinum hverju sinni. Álag á röramótornum verður að vera innan leylegra marka. Röramótorarnir eru hannaðir til að vera notaðir í stuttan tíma í senn, með 4 mínútna gangtíma. Mótorinn slekkur á sér þegar hann ofhitnar vegna of langs vinnslutíma eða of mikils dráttarálags. Þegar röramótorinn hefur fengið að kólna í að minnsta kosti 15 mínútur er hann gangfær aftur á ný. Athugið reglulega hvort gluggahlerabúnaðurinn gengur greiðlega fram og til baka og að vetrarlagi hvort ísing er til staðar. Vakni spurningar um tæknileg atriði varðandi gluggahlerabúnaðinn skal snúa sér til þjónustudeildar okkar. Vegna mismunandi hitastigs að vetrar og sumarlagi geta komið fram smávægileg frávik í endastöðu við notkun. Getur þá þurft að fínstilla endastöðurnar að nýju. Jafnið út lengdarvikmörk átthyrnda öxulsins með viðeigandi valshólki (MAXI vörunr. 80100, MINI 80200). Þrýsta þarf valshólkinum a.m.k. 60 mm inn í átthyrnda öxulinn (bls. 194). Hún má ekki koma við röramótorinn í átthyrnda öxulnum og hindra gang hans. RéTT NOTKUN Röramótorarnir eru eingöngu ætlaðir til notkunar með gluggahlerabúnaði. Aðeins má nota röramótorana með gluggahlerabúnaði sem settur hefur verið upp með réttum hætti. Gluggahlerabúnaðurinn verður að vera í fullkomnu lagi. Ágalla á gluggahlerabúnaði verður að lagfæra áður en röramótorarnir eru settir upp og skemmdum hlutum verður að skipta út. Öll önnur notkun röramótorsins telst vera röng. Alfred Schellenberg GmbH tekur ekki ábyrgð á aeiddu tjóni, tjóni á hlutum eða slysum á fólki sem hljótast af rangri notkun.180

Röramótorinn (vörunr. 20506/20510/20810/20820/20840/20507/20511/20811) uppfyllir gildandi kröfur evrópskra og innlendra tilskipana. Sýnt hefur verið fram á samræmi og nálgast má viðkomandi yrlýsingar og skjöl hjá framleiðanda. Fleygið ekki með heimilissorpi! Röramótorarnir eru endurvinnanlegir og þeim má skila til endurvinnslustöðva.

Við ábyrgjumst að vörur okkar eru lausar við efnis- og framleiðslugalla. Ekki er tekin ábyrgð á skemmdum sem verða vegna: eðlilegs slits sem verður við notkun rangrar uppsetningar, tengingar, notkunar eða meðferðar óviðráðanlegra atvika eða annarra ytri áhrifa rangs viðhalds og viðgerða af hendi þriðja aðila tæknilegra breytinga af hendi þriðja aðila Vegna ábyrgðar munum við velja hvort gert verði við vöruna eða henni skipt út fyrir samsvarandi vöru frá SCHELLENBERG. Ábyrgðartíminn lengist ekki við það að skipt sé um tæki eða gert við það! Ábyrgðin gildir aðeins ef lögð er fram sölukvittun. Þegar tæki eru send skal láta fylgja afrit af sölukvittun sem og lýsingu á gallanum sem um ræðir. Við tryggjum gæði röramótora okkar og ábyrgðartíminn gildir frá og með kaupdegi: 5 ára ábyrgð, vörunr. 20506/20510/20810/20820/20840/20507/20511/20811.

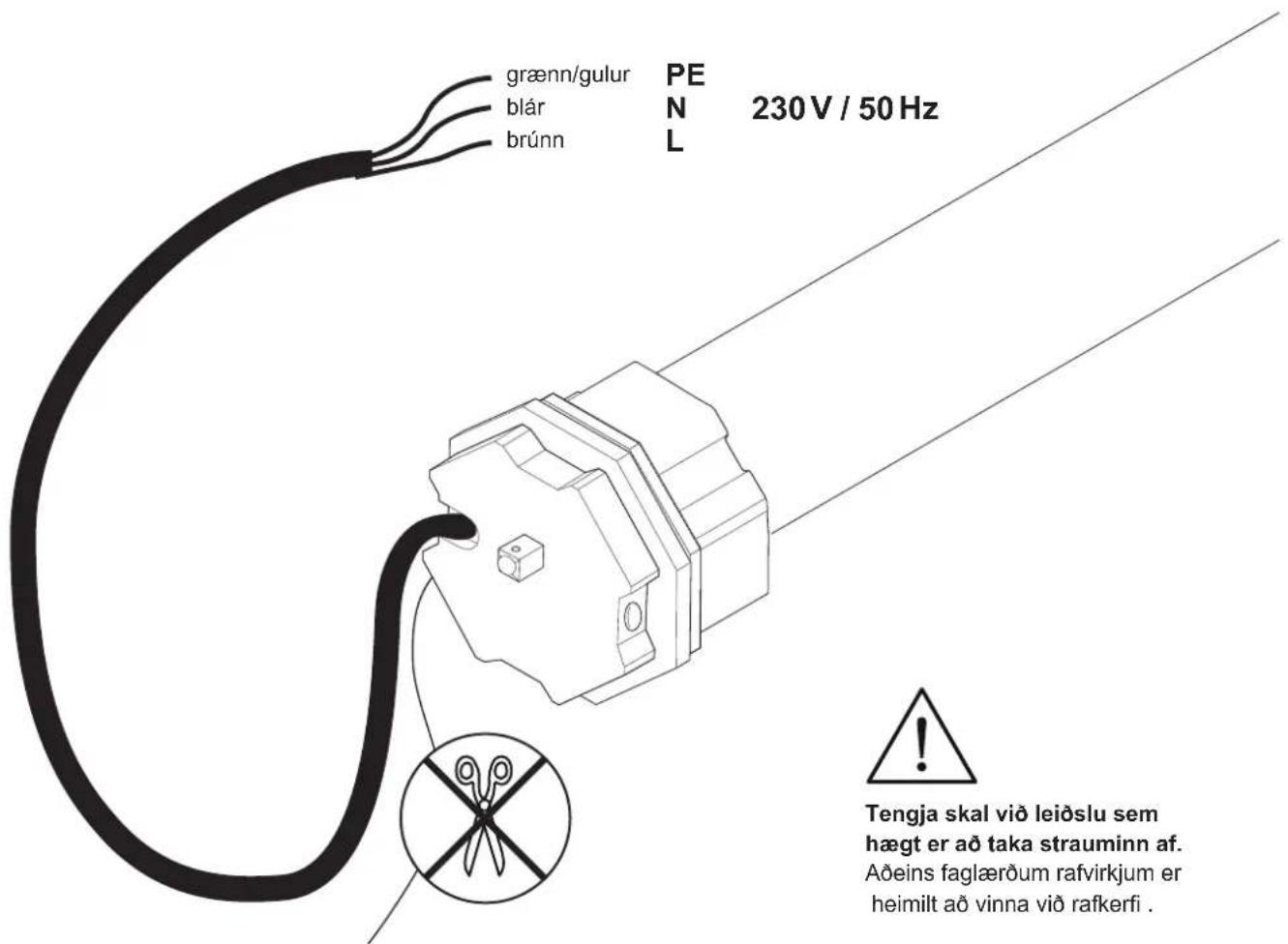

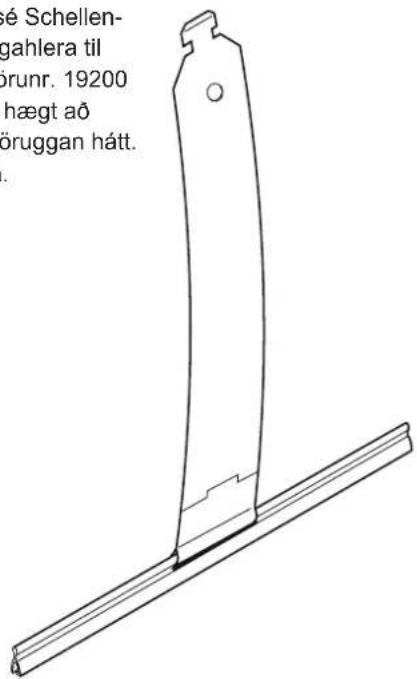

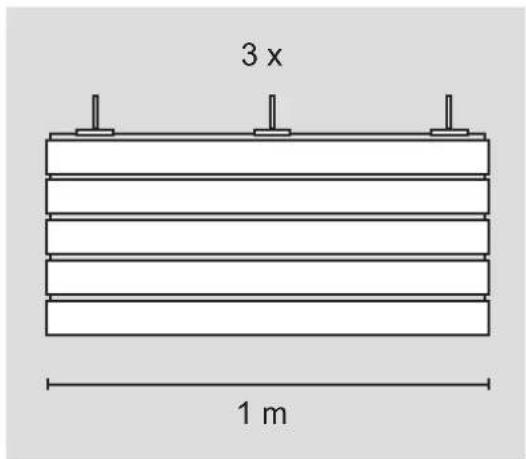

Aðeins faglærðum rafvirkjum er heimilt að vinna við rafker . 230 V / 50 Hz FyLGIBúNAðUR: UPPHENGIBúNAðUR FyRIR GLUGGAHLERA 1 m 3 x Við mælum með því að notaður sé Schellen berg-upphengibúnaður fyrir gluggahlera til að setja styrkinguna á öxulinn (vörunr. 19200 / 19400). Með þessum búnaði er hægt að hengja hlerabrynjuna í öxulinn á öruggan hátt. Sáraeinfalt og ekki þarf að skrúfa.

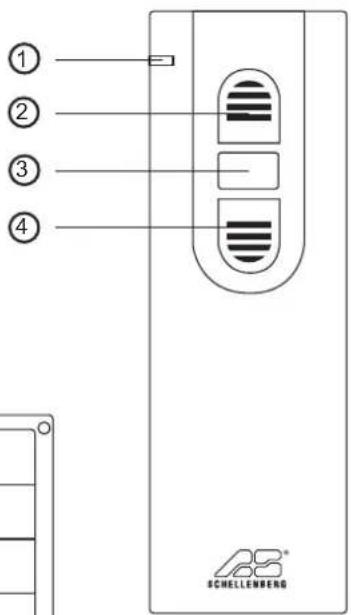

Sýnir rásina hverju sinni. Blikkar meðan á stillingu stendur.

Gluggahlerinn fer niður. Hnappur fyrir rásaval Stutt er á hnappinn til að staðfesta val á rás. Framhlið Framhlið

Bakhlið Stillingahnappur Til að fara í og úr forritunarstillin- gu. Hnappurinn er í rafhlöðuhól- nu á bakhlið handsendisins. Rafhlöðuhólf 2x (AAA) Merkispjöld

allt eftir rásinni hverju sinni er hægt að stjórna allt að mm röramótorum samtímis þegar stutt er á hnappinn fyrir hreyngu upp fara allir röramótorarnir upp í einu þegar stutt er á hnappinn fyrir hreyngu niður fara allir röramótorarnir niður í einu hægt er að stilla endastöður fyrir hvern gluggahlera fyrir sig M = röramótor K = rás M = röramótor K = rás M 1 M 2 M 3 M 4 M 5

allt eftir rásinni hverju sinni er hægt að stjórna allt að mm röramótorum samtímis hægt er að skipta milli röramótora með hnappinum fyrir rásaval þegar stutt er á hnappinn fyrir hreyngu upp fer viðkomandi röramótor upp þegar stutt er á hnappinn fyrir hreyngu niður fer viðkomandi röramótor niður184 1 x

Aðeins faglærðum rafvirkjum er heimilt að vinna við rafker . IS196

Ábending: áður en haldið er áfram með næstu skref. IS200

Ef upp koma mál varðandi ábyrgð, þörf á varahlutum eða spurningar um rétta uppsetningu á vörunni skal hafa samband við þjónustudeild okkar. service@schellenberg.de
