MANUAL DE UTILIZARE 21210 Schellenberg

Conexiunea prin cablu 85

A Montajul 185
B Alocarea adreselor motoarelor tubulare 197
C Programarea motoarelor tubulare cu ajutorul radioemittatorului portabil 200
D Pornirea modului de programare 201
E Cuplarea radioemittatorului portabil cu motorul tubular 201
F Verificarea sensului de rotatie al motorului tubular 203
G Modificarea sensului de rotatie al motorului tubular 204
H Reglarea pozitiei finale superioare 205
I Reglarea pozitiei finale inferioare 206
J Terminarea modului de programare 207
K Proba de fonctionare 207
L Programarea altermotoare tubulare 208

SIGURANTA ŞI INDICATII

Vä rugam sā cititi in totalitate acste instruciuni inainte de montare si de punerea in functiune. Respectati toate indicatilie de siguranta inainte de inceperea lucrului. Păstrați manualul de instruciuri si averizati fiecare utilizator cu privire la eventuale pericole correlate cu acest produs. Predați manualul de instruciuri următorului proprietar,

in cazul schimbarii proprietarului. In cazul pagubelor produse ca urmare autilizarii necorespunzatoare sau a montarii defec- tuoase, se pierde garantia si orice drept de despagubire.

INDICATII DE SIGURANTA

Exista pericol de moarte prin electrocutare!

Inainte de a lucra la instalatiile electrice, instalatia trebuia scoasa de sub tensiune. Acest lucru este valabil si in cazul lucrarilor de intretnere sau de reparatie la sistemas del rulouri motorizat. Executarea de lucrarri la instalatiile electrice este permisa numai electricienilor autorizati. Trebuie respectate reglementarile furnizorului local de energie electrica, precum si alla tane normele si reglementarile in vigoare privind instalatiile electrice.

• Inaintea lucrarlor la sistemele de rulouri, ruloul trebuie asigurat impotrivacaderii automate.
  Utilizati motorul tubular numai in incaperi uscate (tip protectie IP44).
• Motoarele tubulare se incalzesc foartehare in condi tijnormale de fonctionare.Precautie,pericol de vatamare!
• Pozarea cabului de conectare al motoarelor tubulare in aer liber nu este permisa.
• Motorul tubular si ambalajul nu sunt jucarii. Nu lasati copii in apropierea acestora. Exista pericol de vatamare si asfiiere.
• In timpul operatiuni de reglare, personale terte trebuie sa stea la distanța de sistemul de rulouri.
• Motoarele tubulare nu trebuie beschise.
• Motoarele tubulare nu necessities intretinere s i nici o ingrijire deosebita.
• Capacul caseiei ruloului trebuie atasat astfel incat accesul sa fie posibil oricand.
• Verificatu inainte de montare dacă motorul tubular este deteriorat și dacă accesoriile sunt complete.
• Solicitarea la tractiune si configuraţia motorului tubular trebuie adaptate la sistemas de rulouri. Motorul tubular nu trebuie suprasolicitat.
• Motoarele tubulare sunt concepute pentru o operare de scurtă durata cu un tim de cuplare de 4 minute. In caz de supraíncăzire in urma unui temp de operare prea lung sau a unei solicitari la tractiune prea mari, motorul se decuplează. După un timp de răcire de cel puțin 15 minute, motorul tubular este din nou operational.
• Verificati regulat sistemul de rulouri in priviţa mobilităti, iar iarna in priviţa inghețului.
• In cazul in care aveşti intrebări de natură tehnica cu privire la sistemas dvs. de rulouri, adresaţi-vă serviciului clienti al firmei noastre.
• La operare, in urma diferentelor de temperatura dentre iarna si vara, se pot produce mici abateri ale pozijei finale. In unele cazuri, poate fi necessar un nou reglaj fin al pozijilor finale.
  Compensati tolerantele de lungime ale axului octogonal cu o calot a de capat adecvat (MAXI nr. art. 80100, MINI 80200).
• Calota de capăt trebuie impinsă cel puțin 60 mm adânc in axul octogonal (pagea 194). Ea nu trebuie să atingă motorul tubular in axul octogonal si să-i afeteze functiәnarea.

UTILIZAREA CONFORM DESTINATIEI

• Motoarele tubulare sunt concepute exclusiv pentru適用area in sisteme de rulouri.
• Motoarele tubulare trebuie montate numai in sisteme de rulouri instalate corespunzator.
• Sistemele de rulouri trebuie sá se aflé intr-o stare impecabilă.
• Deficiente sistemel de rulouri trebuie remediate inainte de montarea motoarelor tubulare, iar piesele deteriorate trebuie inlocuite.
• Orice utilizes de alta natura sau suplementar a motorului tubular este considerata a fi neconforma cu destinatia.
• Pentru pagube consecutive, pagube materiale sau pagube aduse personelor in cazul utilizarii neconforme cu destinatia, firma Alfred Schellenberg GmbH nu-si asuma responsabilitatea.

Nu eliminathi n gunoiul menaj! Motoarele tubulare sunt reciclabile 日 pot fi predate la un punct de reciclare sau la un punct de colectare a deseurilor eletrice casnice.

CONDITILE GARANTIEI

Noi garantam că produsele noastre nu prezintă defecte de material sau de fabricatie. Exclude de la garantie sunt pagubele produse prin:

• uzura normală în urma Utilizării
• montarea, conectarea, utilizesaarea sau trataea necorespunzatoare
• forță majoră sau alte influente exteriorioare
• intretinere si reparati necoresponpunzatoare efectuate de catre terti
• modificari tehnice efectuate de caret tertj

In caz de garantie, ramane la latitudinea noastrac dacau produsul se va repara sau se va inlocui cu un produs similar SCHELLENBERG.Perioda de garantie nu se prelungeste in cazul inlocuirii Sau repararii aparatului! Conditia pentru solicitarea garantiei este prezentarea dovezii de achizitie. La expedierea aparatului, va rugam ataata o copie a dovezii, precum si o descriere a deficientei aparute.

Noi acordam pentru calitatea motorului nostru tubular urmatoarea perioada de garanție incepand cu data achizitiei: 5 ani garantțe, nr. art. 20506/20510/20810/20820/20840/20507/20511/20811.

DATE TEHNICE

Nr. art.	20506/20507	20510/20511	20810/20811	20820	20840
Sistem de rulouri Mini Mini Maxi Maxi Maxi
Ø ax octogonal	40 mm	40 mm	60 mm	60 mm	60 mm
Cuplu	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Temp de cuplare max.	4 minute	4 minute	4 minute	4 minute	4 minute
Suprafăță max. rulou din plastic	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Forță de tracțiune	15 kg	25 kg	20 kg	34 kg	60 kg
Putere nominală	98 W	121 W	113 W	161 W	218 W
Reglaj poziție finală	Radio Radio Radio Radio Radio
Incl. lagăr de perete	1 set Comfort	1 set Comfort	1 set Comfort	1 set Comfort	1 set Comfort
Perioadă de garantție	5 ani	5 ani	5 ani	5 ani	5 ani
Lungime de montaj max.	550 mm	550 mm	550 mm	550 mm	550 mm

CONEXIUNEA PRIN CABLU

ACCESORII: CLEMDE PRINDERE

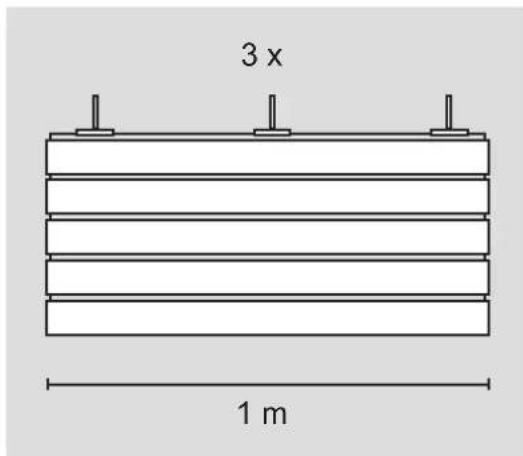

Pentru a monta covorul de lamelele pe ax, recomandam clemele de prindere Schellenberg (nr.art.19200/19400).

Cu ajutorul acestora, covorul de lamele poate fi atasat sigur pe ax. In mod facil si fara insurubare.

19200

19400

ACCESORII: RADIOEMITÄTOR PORTABIL

20015/20021 20016/20023

20019/20022 20020/20024

Programarea motorului tubular se realizează cu ajutorul radioemittatorului portabil (accesoriu). Radioemittatoare portabile posibile: cu 1 canal: 20015/20019/20021/20022 sau cu 5 canale: 20016/20020/20023/20024.

DESCRIEREABUTOANELOR

Cu 5 canale Cu 1 canal

Partea frontala Partea frontala

Indicator cu LED / canal 1-5 Indica canalul actual. Lumineazai intermittent in timpul programarii.

Buton ridicare Ruloul se deplaseaza in sus.

Buton oprire Opreeste ridicarea/coborarea motorului tubular.

Buton coborare Ruloul se deplaseaza in jos.

Buton selectare canal Prin actionarea butonului se realize-aza selectarea canalului dorit.

Partea posterioară

Inscriptii

Butonprogramare

Pornirea Şi oprirea modului de programare. Butonul se afla in compartmentul pentru baterii pe partea posterioriar a radio-emittatorului portabil.

• in functie de canal, se pot controla concomitant panà la cinci motoare tubulare
• prin actionarea butonului ridicare, toate motoarele tubulare se deplaseaz concomitant in sus
• prin actionarea butonului coborare, toate motoarele tubulare se deplaseaz concomitant in jos
• positijile finale la rulouri pot fi reglate individual

M = motor tubular

K = canal

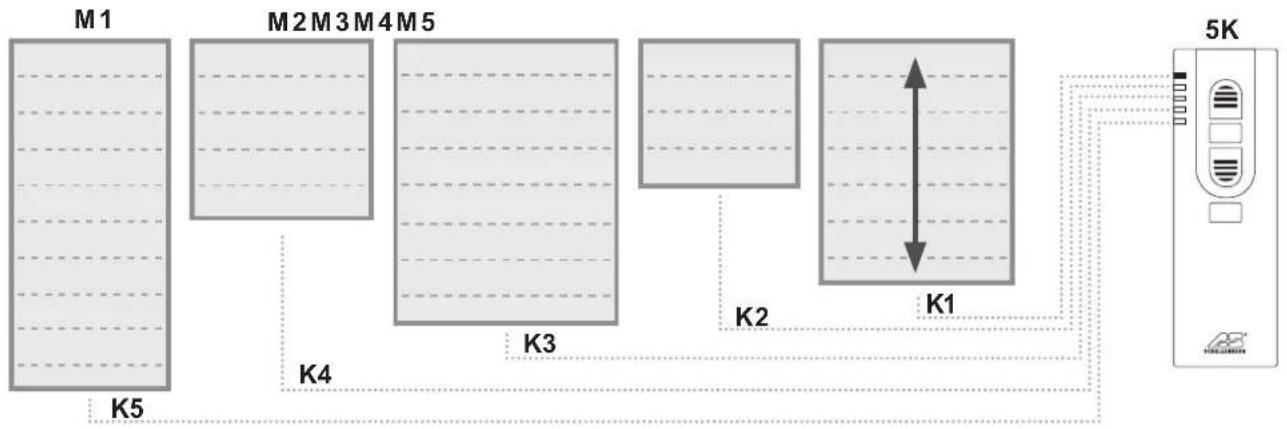

Cu 5 canale

• in functie de canal, se pot controla concomitant până la cinci motoare tubulare
• prin actionarea butonului selectare canal, se poate selecta之内 motoarele tubulare
• prin actionarea butonului ridicare, motorul tubular respectiv se deplaseazá in sus
• prin actionarea butonului coborare, motorul tubular respectiv se deplaseaza in jos

M = motor tubular

K = canal
