NÁVOD NA OBSLUHU 21210 Schellenberg

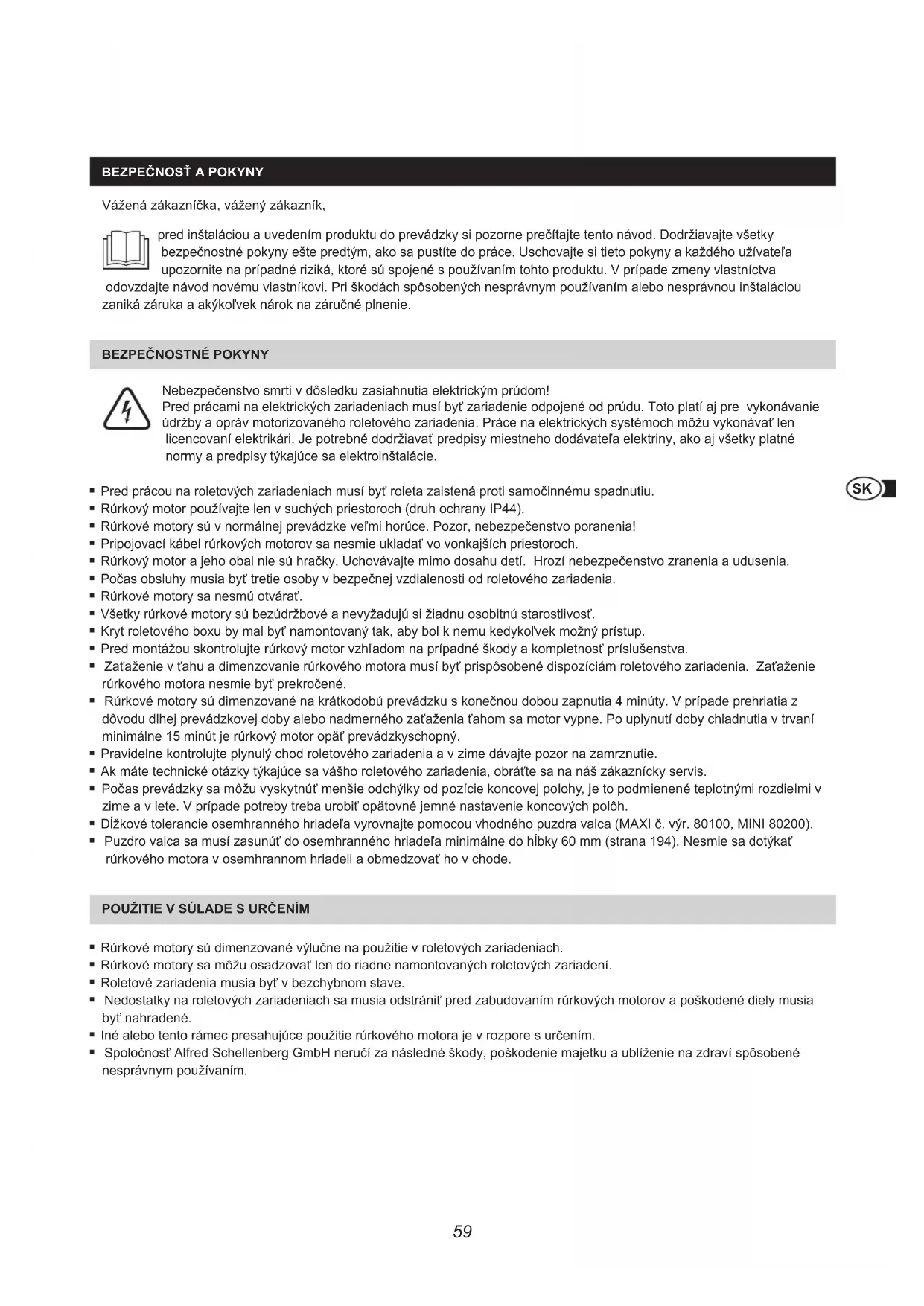

  BEzpEčnoSť A poKyny Vážená zákazníčka, vážený zákazník, pred inštaláciou a uvedením produktu do prevádzky si pozorne prečítajte tento návod. Dodržiavajte všetky bezpečnostné pokyny ešte predtým, ako sa pustíte do práce. Uschovajte si tieto pokyny a každého užívateľa upozornite na prípadné riziká, ktoré sú spojené s používaním tohto produktu. V prípade zmeny vlastníctva odovzdajte návod novému vlastníkovi. Pri škodách spôsobených nesprávnym používaním alebo nesprávnou inštaláciou zaniká záruka a akýkoľvek nárok na záručné plnenie.   BEzpEčnoStné poKyny Nebezpečenstvo smrti v dôsledku zasiahnutia elektrickým prúdom! Pred prácami na elektrických zariadeniach musí byť zariadenie odpojené od prúdu. Toto platí aj pre vykonávanie údržby a opráv motorizovaného roletového zariadenia. Práce na elektrických systémoch môžu vykonávať len licencovaní elektrikári. Je potrebné dodržiavať predpisy miestneho dodávateľa elektriny, ako aj všetky platné normy a predpisy týkajúce sa elektroinštalácie. Pred prácou na roletových zariadeniach musí byť roleta zaistená proti samočinnému spadnutiu. Rúrkový motor používajte len v suchých priestoroch (druh ochrany IP44). Rúrkové motory sú v normálnej prevádzke veľmi horúce. Pozor, nebezpečenstvo poranenia! Pripojovací kábel rúrkových motorov sa nesmie ukladať vo vonkajších priestoroch. Rúrkový motor a jeho obal nie sú hračky. Uchovávajte mimo dosahu detí. Hrozí nebezpečenstvo zranenia a udusenia. Počas obsluhy musia byť tretie osoby v bezpečnej vzdialenosti od roletového zariadenia. Rúrkové motory sa nesmú otvárať. Všetky rúrkové motory sú bezúdržbové a nevyžadujú si žiadnu osobitnú starostlivosť. Kryt roletového boxu by mal byť namontovaný tak, aby bol k nemu kedykoľvek možný prístup. Pred montážou skontrolujte rúrkový motor vzhľadom na prípadné škody a kompletnosť príslušenstva. Zaťaženie v ťahu a dimenzovanie rúrkového motora musí byť prispôsobené dispozíciám roletového zariadenia. Zaťaženie rúrkového motora nesmie byť prekročené. Rúrkové motory sú dimenzované na krátkodobú prevádzku s konečnou dobou zapnutia 4 minúty. V prípade prehriatia z dôvodu dlhej prevádzkovej doby alebo nadmerného zaťaženia ťahom sa motor vypne. Po uplynutí doby chladnutia v trvaní minimálne 15 minút je rúrkový motor opäť prevádzkyschopný. Pravidelne kontrolujte plynulý chod roletového zariadenia a v zime dávajte pozor na zamrznutie. Ak máte technické otázky týkajúce sa vášho roletového zariadenia, obráťte sa na náš zákaznícky servis. Počas prevádzky sa môžu vyskytnúť menšie odchýlky od pozície koncovej polohy, je to podmienené teplotnými rozdielmi v zime a v lete. V prípade potreby treba urobiť opätovné jemné nastavenie koncových polôh. Dĺžkové tolerancie osemhranného hriadeľa vyrovnajte pomocou vhodného puzdra valca (MAXI č. výr. 80100, MINI 80200). Puzdro valca sa musí zasunúť do osemhranného hriadeľa minimálne do hĺbky 60 mm (strana 194). Nesmie sa dotýkať rúrkového motora v osemhrannom hriadeli a obmedzovať ho v chode.   poUžitiE v SúLADE S UrčEním Rúrkové motory sú dimenzované výlučne na použitie v roletových zariadeniach. Rúrkové motory sa môžu osadzovať len do riadne namontovaných roletových zariadení. Roletové zariadenia musia byť v bezchybnom stave. Nedostatky na roletových zariadeniach sa musia odstrániť pred zabudovaním rúrkových motorov a poškodené diely musia byť nahradené. Iné alebo tento rámec presahujúce použitie rúrkového motora je v rozpore s určením. Spoločnosť Alfred Schellenberg GmbH neručí za následné škody, poškodenie majetku a ublíženie na zdraví spôsobené nesprávnym používaním.60

VYHLÁSENIE CE A ZHODA

Rúrkový motor (č. výr. 20506/20510/20810/20820/20840/20507/20511/20811) spĺňa platné požiadavky európskych a ná- rodných smerníc. Zhoda bola dokázaná, príslušné vyhlásenia a podklady sú uložené u výrobcu. Nelikvidujte s domovým odpadom! Rúrkové motory sú recyklovateľné a môžu byť odovzdané na recyklačnom dvore alebo na zbernom mieste pre elektrický domový odpad.

Zaručujeme, že naše výrobky nemajú materiálne a výrobné chyby. Zo záruky sú vyňaté poškodenia, ktoré sú spôsobené: bežným opotrebovaním spôsobeným používaním neodbornou montážou, pripojením, obsluhou alebo zaobchádzaním vyššou mocou alebo inými vonkajšími vplyvmi neodbornou údržbou alebo opravou uskutočnenou treťou stranou technickými zmenami realizovanými treťou stranou V prípade reklamácie sa rozhodneme, či produkt opravíme alebo vymeníme za rovnocenný produkt značky SCHELLENBERG. Záručná doba sa po výmene alebo oprave prístroja nepredlžuje! Predpokladom uplatnenia záruky je doklad o kúpe. Pri vrátení výrobku priložte kópiu dokladu spolu s opisom chyby. Na náš rúrkový motor sa vzťahuje nasledujúca záručná doba od dátumu zakúpenia: 5ročná záruka, č. výr. 20506/20510/20810/20820/20840/20507/20511/20811. TECHNICKÉ ÚDAJE 20506/20507 20510/20511 20810/20811 20820 20840 Roletový systém Mini Mini Maxi Maxi Maxi 40 mm 40 mm 60 mm 60 mm 60 mm Krútiaci moment 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm max. spínacia doba 4 minúty 4 minúty 4 minúty 4 minúty 4 minúty max. plocha plastových roliet 4,0 m² 6,0 m² 4,2 m² 8,5 m² 15 m² 15 kg 25 kg 20 kg 34 kg 60 kg Menovitý výkon 98 W 121 W 113 W 161 W 218 W Nastavenie koncovej polohy Rádio Rádio Rádio Rádio Rádio 1 súprava Comfort 1 súprava Comfort 1 súprava Comfort 1 súprava Comfort 1 súprava Comfort 5 rokov 5 rokov 5 rokov 5 rokov 5 rokov 550 mm 550 mm 550 mm 550 mm 550 mm61

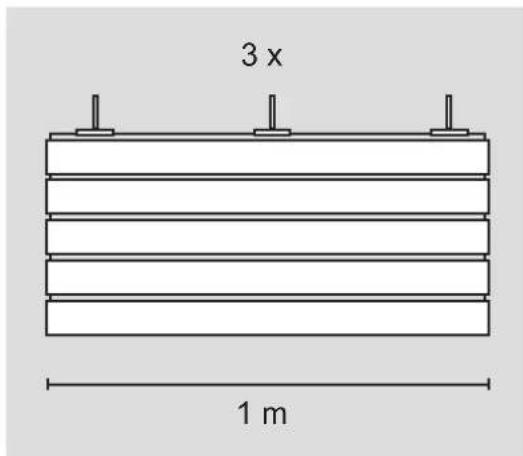

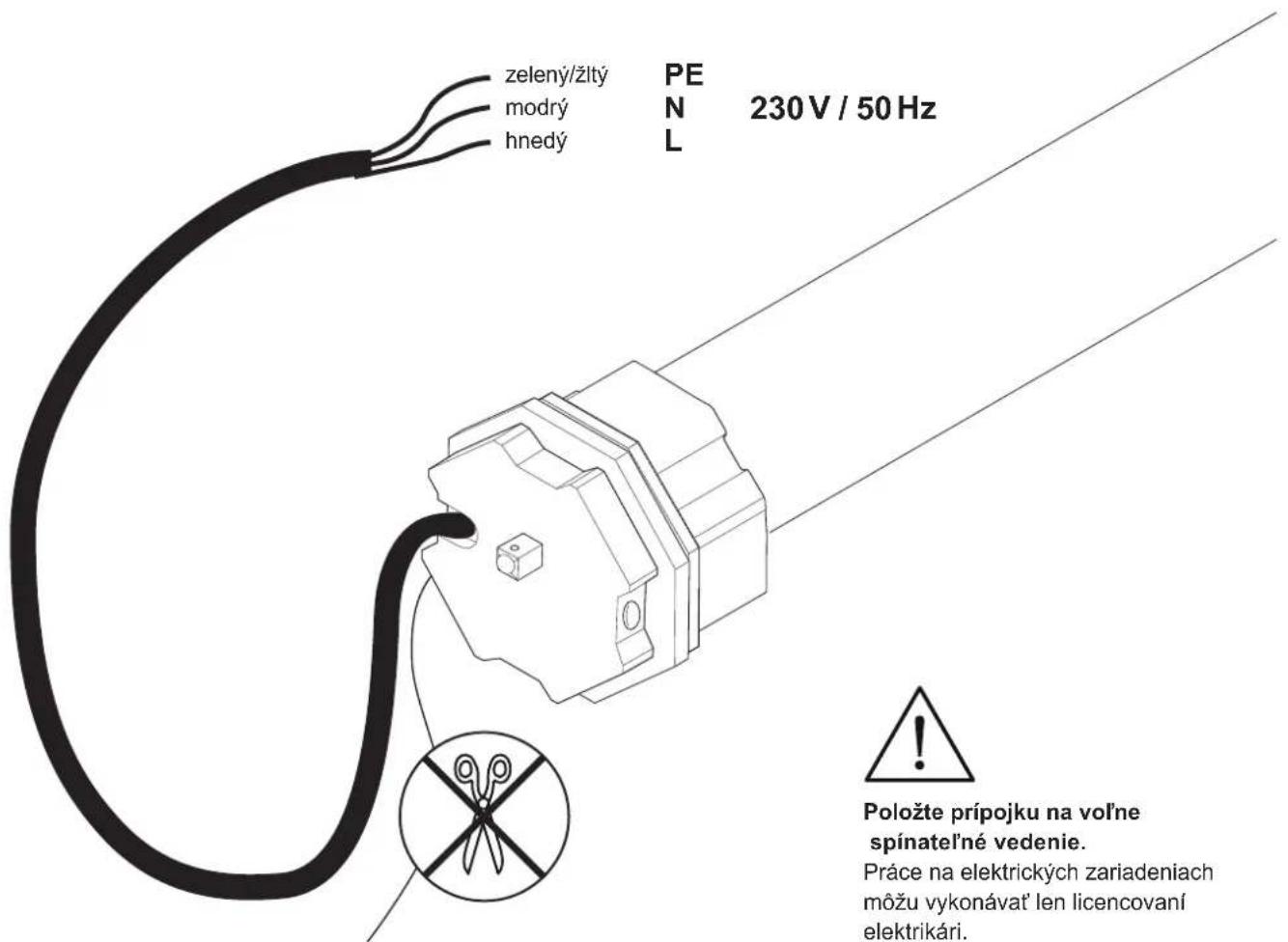

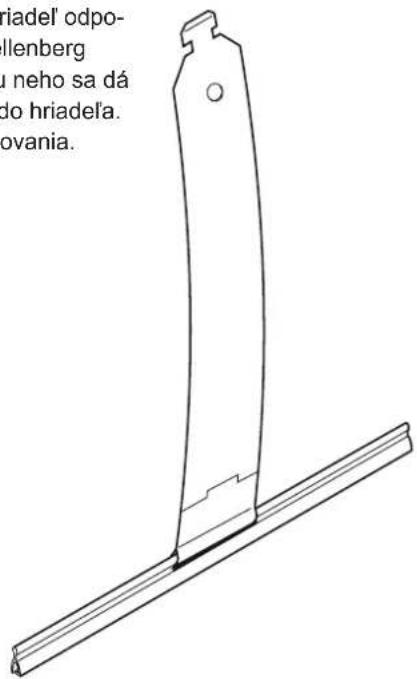

Práce na elektrických zariadeniach môžu vykonávať len licencovaní elektrikári. 230 V / 50 Hz PRÍSLUšENSTVO: ZáVES ROLIET 1 m 3 x Pre namontovanie panciera na hriadeľ odpo rúčame záves roliet značky Schellenberg (č. výr. 19200 / 19400). Pomocou neho sa dá pancier rolety bezpečne zavesiť do hriadeľa. Celkom jednoducho a bez skrutkovania.

Zobrazuje aktuálny kanál. Bliká počas programovania.

Zastaví vysunutie/spustenie rúrkového motora.

Zapnutie a vypnutie progra- movacieho režimu. Tlačidlo sa nachádza v priečinku batérie na zadnej strane rádiového ručného vysielača. Priečinok batérie 2x (AAA) Aktívne polia

20019/20022 20020/20024 20015/20021 20016/20023 Programovanie rúrkového motora sa uskutočňuje pomocou rádiového ručného vysielača (príslušenstvo). Možné rádiové ručné vysielače: 1kanálový: 20015/20019/20021/20022 alebo 5kanálový: 20016/20020/20023/20024.63

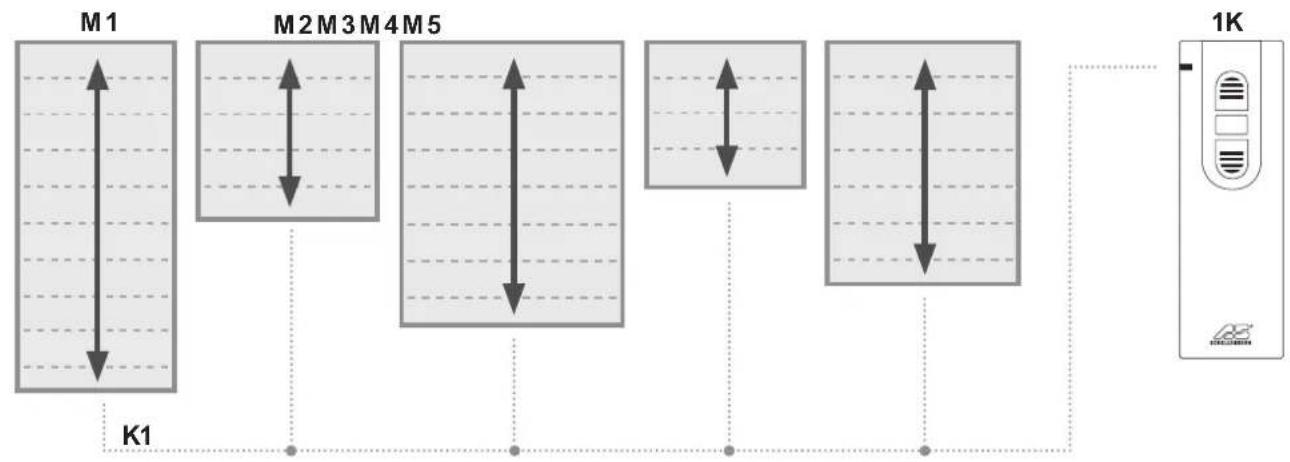

  príKLADy poUžitiA 1 kanál 5 kanál

v závislosti od kanálu je možné riadiť až päť rúrkových motorov súčasne stlačením tlačidla Zdvihnutie pôjdu všetky rúrkové motory nahor v rovnakom čase stlačením tlačidla Spustenie pôjdu všetky rúrkové motory nadol v rovnakom čase koncové polohy sa dajú na roletách nastaviť individuálne M = rúrkový motor K = kanál M = rúrkový motor K = kanál M 1 M 2 M 3 M 4 M 5

v závislosti od kanálu je možné riadiť až päť rúrkových motorov súčasne stlačením tlačidla Voľba kanálu je možné prepínať medzi jednotlivými rúrkovými motormi stlačením tlačidla Zdvihnutie pôjde príslušný rúrkový motor nahor stlačením tlačidla Spustenie pôjde príslušný rúrkový motor nadol64

Práce na elektrických zariadeniach môžu vykonávať len licencovaní elektrikári.

Ďalšie možnosti nastavenia si nájdite v návode na obsluhu rádiového ručného vysielača.

Ak máte otázky ohľadom záruky, náhradných dielov alebo odbornej montáže produktu, obráťte sa na náš zákaznícky servis. service@schellenberg.de
