MANUAL I PËRDORUESIT 21210 Schellenberg

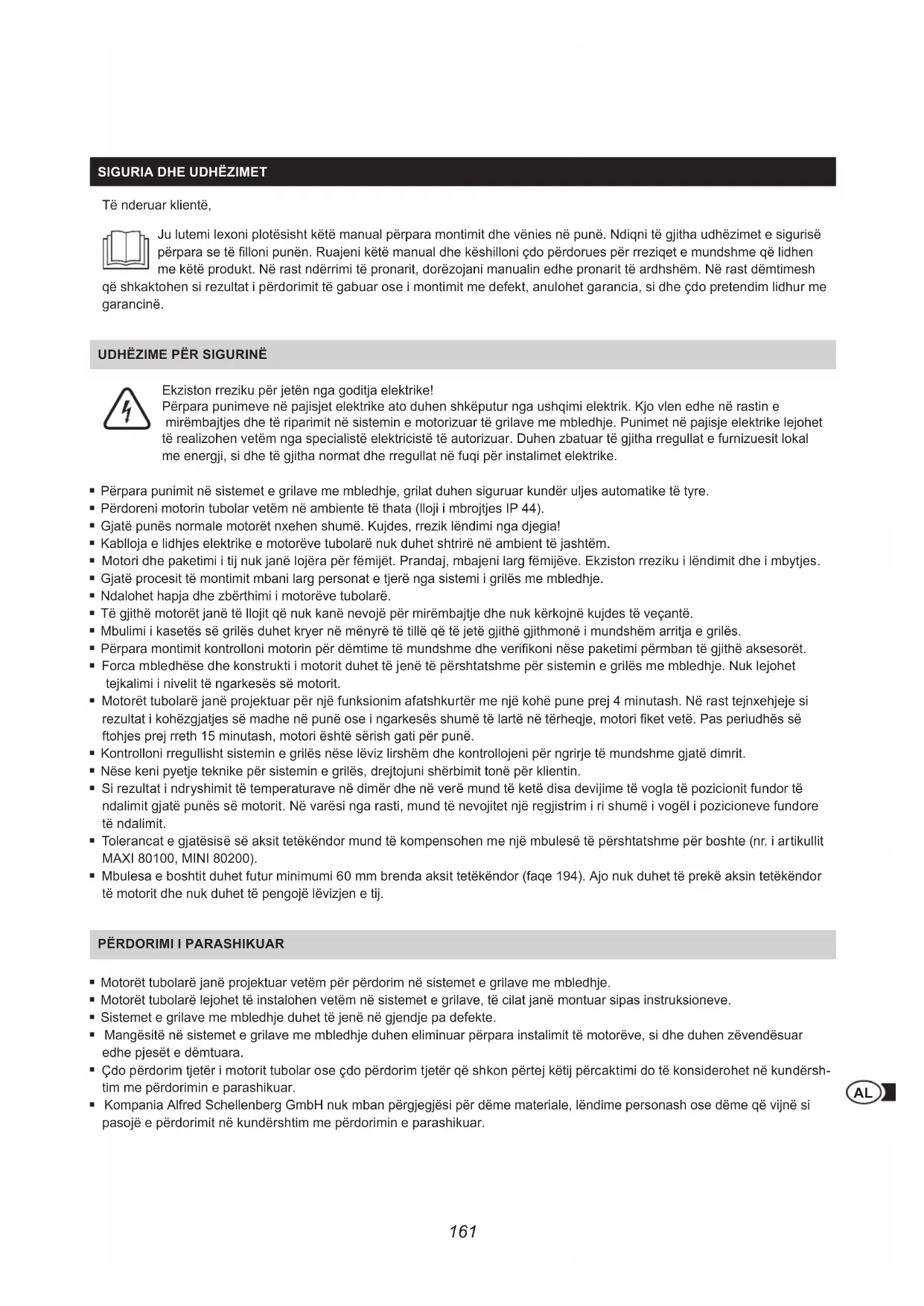

SIGURIA DHE UDHëZImET Të nderuar klientë, Ju lutemi lexoni plotësisht këtë manual përpara montimit dhe vënies në punë. Ndiqni të gjitha udhëzimet e sigurisë përpara se të lloni punën. Ruajeni këtë manual dhe këshilloni çdo përdorues për rreziqet e mundshme që lidhen me këtë produkt. Në rast ndërrimi të pronarit, dorëzojani manualin edhe pronarit të ardhshëm. Në rast dëmtimesh që shkaktohen si rezultat i përdorimit të gabuar ose i montimit me defekt, anulohet garancia, si dhe çdo pretendim lidhur me garancinë. UDHëZImE PëR SIGURINë Ekziston rreziku për jetën nga goditja elektrike! Përpara punimeve në pajisjet elektrike ato duhen shkëputur nga ushqimi elektrik. Kjo vlen edhe në rastin e mirëmbajtjes dhe të riparimit në sistemin e motorizuar të grilave me mbledhje. Punimet në pajisje elektrike lejohet të realizohen vetëm nga specialistë elektricistë të autorizuar. Duhen zbatuar të gjitha rregullat e furnizuesit lokal me energji, si dhe të gjitha normat dhe rregullat në fuqi për instalimet elektrike. Përpara punimit në sistemet e grilave me mbledhje, grilat duhen siguruar kundër uljes automatike të tyre. Përdoreni motorin tubolar vetëm në ambiente të thata (lloji i mbrojtjes IP 44). Gjatë punës normale motorët nxehen shumë. Kujdes, rrezik lëndimi nga djegia! Kablloja e lidhjes elektrike e motorëve tubolarë nuk duhet shtrirë në ambient të jashtëm. Motori dhe paketimi i tij nuk janë lojëra për fëmijët. Prandaj, mbajeni larg fëmijëve. Ekziston rreziku i lëndimit dhe i mbytjes. Gjatë procesit të montimit mbani larg personat e tjerë nga sistemi i grilës me mbledhje. Ndalohet hapja dhe zbërthimi i motorëve tubolarë. Të gjithë motorët janë të llojit që nuk kanë nevojë për mirëmbajtje dhe nuk kërkojnë kujdes të veçantë. Mbulimi i kasetës së grilës duhet kryer në mënyrë të tillë që të jetë gjithë gjithmonë i mundshëm arritja e grilës. Përpara montimit kontrolloni motorin për dëmtime të mundshme dhe verikoni nëse paketimi përmban të gjithë aksesorët. Forca mbledhëse dhe konstrukti i motorit duhet të jenë të përshtatshme për sistemin e grilës me mbledhje. Nuk lejohet tejkalimi i nivelit të ngarkesës së motorit. Motorët tubolarë janë projektuar për një funksionim afatshkurtër me një kohë pune prej 4 minutash. Në rast tejnxehjeje si rezultat i kohëzgjatjes së madhe në punë ose i ngarkesës shumë të lartë në tërheqje, motori ket vetë. Pas periudhës së ftohjes prej rreth 15 minutash, motori është sërish gati për punë. Kontrolloni rregullisht sistemin e grilës nëse lëviz lirshëm dhe kontrollojeni për ngrirje të mundshme gjatë dimrit. Nëse keni pyetje teknike për sistemin e grilës, drejtojuni shërbimit tonë për klientin. Si rezultat i ndryshimit të temperaturave në dimër dhe në verë mund të ketë disa devijime të vogla të pozicionit fundor të ndalimit gjatë punës së motorit. Në varësi nga rasti, mund të nevojitet një regjistrim i ri shumë i vogël i pozicioneve fundore të ndalimit. Tolerancat e gjatësisë së aksit tetëkëndor mund të kompensohen me një mbulesë të përshtatshme për boshte (nr. i artikullit MAXI 80100, MINI 80200). Mbulesa e boshtit duhet futur minimumi 60 mm brenda aksit tetëkëndor (faqe 194). Ajo nuk duhet të prekë aksin tetëkëndor të motorit dhe nuk duhet të pengojë lëvizjen e tij. PëRDORImI I PARASHIKUAR Motorët tubolarë janë projektuar vetëm për përdorim në sistemet e grilave me mbledhje. Motorët tubolarë lejohet të instalohen vetëm në sistemet e grilave, të cilat janë montuar sipas instruksioneve. Sistemet e grilave me mbledhje duhet të jenë në gjendje pa defekte. Mangësitë në sistemet e grilave me mbledhje duhen eliminuar përpara instalimit të motorëve, si dhe duhen zëvendësuar edhe pjesët e dëmtuara. Çdo përdorim tjetër i motorit tubolar ose çdo përdorim tjetër që shkon përtej këtij përcaktimi do të konsiderohet në kundërsh- tim me përdorimin e parashikuar. Kompania Alfred Schellenberg GmbH nuk mban përgjegjësi për dëme materiale, lëndime personash ose dëme që vijnë si pasojë e përdorimit në kundërshtim me përdorimin e parashikuar.162   DEKLArAtA DhE KonformitEti mE „cE“ Motori tubolar (Nr. i artikullit 20506/20510/20810/20820/20840/20507/20511/20811) përmbush kërkesat në fuqi të rregullave dhe direktivave evropiane dhe kombëtare. Konformiteti i tij është vërtetuar, si dhe sqarimet dhe dokumentacioni përkatës janë të depozituara pranë prodhuesit. Mos e hidhni në mbeturinat e shtëpisë! Motorët janë mallra të riciklueshëm dhe mund të dorëzohen në një qendër riciklimi ose në një vend grumbullimi të pajisjeve të vjetra elektrike të shtëpisë.

Ne garantojmë që produktet tona nuk kanë defekte në material dhe në fabrikim. Nga garancia përjashtohen dëmet, të cilat shkaktohen nga: Konsumimi normal i kushtëzuar nga përdorimi Montimi, lidhja, përdorimi ose trajtimi i gabuar Forca e madhe ose nga ndikime të tjera të jashtme Mirëmbajtja dhe riparimi i pasaktë nga të tretët Ndryshimet teknike nga të tretët Në rastin e garancisë, ne do të kryejmë riparimin e produktit ose shkëmbimin e tij me një produkt tjetër SCHELLENBERG me të njëjtën vlerë, në varësi të zgjedhjes sonë. Periudha e garancisë nuk zgjatet në rastin e shkëmbimit ose të riparimit të pajisjes! Kusht paraprak për kërkimin e garancisë është paraqitja e faturës së blerjes. Kur të dërgoni pajisjen, jeni të lutur të bashkëngjitni një kopje të faturës të blerjes dhe një përshkrim të defektit të shfaqur. Periudha e garancisë që ne ofrojmë për cilësinë e motorit tonë tubolar është: 5 vjet garanci që nga data e blerjes, Nr. i artikullit 20506/20510/20810/20820/20840/20507/20511/20811. SPECIFIKIMET TEKNIKE Nr. i artikullit 20506/20507 20510/20511 20810/20811 20820 20840 Sistemi i grilave Mini Mini Maxi Maxi Maxi Ø i aksit tetëkëndor 40 mm 40 mm 60 mm 60 mm 60 mm Momenti i rrotullimit 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm Koha maks. e punës 4 minuta 4 minuta 4 minuta 4 minuta 4 minuta Sipërfaqja maks. e grilave plastike 4,0 m² 6,0 m² 4,2 m² 8,5 m² 15 m² Forca tërheqëse 15 kg 25 kg 20 kg 34 kg 60 kg Fuqia nominale 98 W 121 W 113 W 161 W 218 W Regjistrimi i pozicioneve fundore Me pult Me pult Me pult Me pult Me pult Përfshirë kushinetën për mur 1 komplet Comfort 1 komplet Comfort 1 komplet Comfort 1 komplet Comfort 1 komplet Comfort Periudha e garancisë 5 vjet 5 vjet 5 vjet 5 vjet 5 vjet Gjatësia maks. e instalimit 550 mm 550 mm 550 mm 550 mm 550 mm163

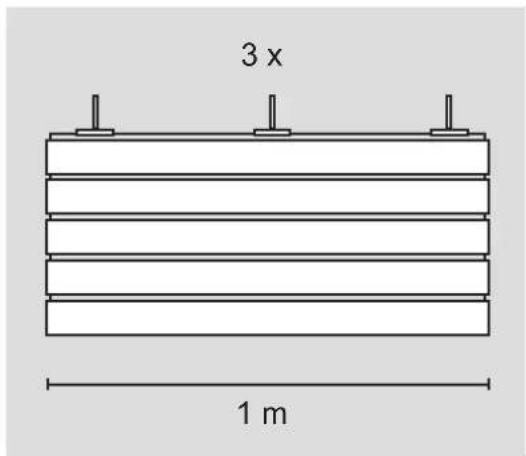

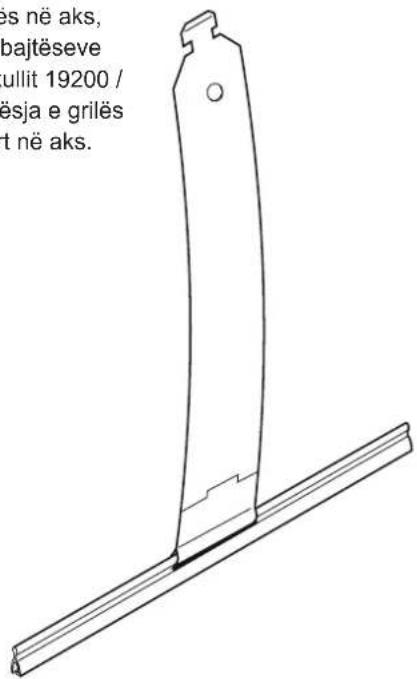

Jeshile/e verdhë Blu Kafe Tokëzimi Nuli Faza Bëjeni lidhjen në një përcjellës që nuk është nën tension. Punimet në pajisje elektrike lejohen të realizohen vetëm nga specialistë elektricistë të autorizuar. 230 V / 50 Hz AKSESORËT SHTESË: MBAJTËSET E GRILËS 1 m 3 x Për ta montuar mbrojtësen e grilës në aks, ne rekomadojmë përdorimin e mbajtëseve të grilave Schellenberg (nr. i artikullit 19200 / 19400). Me anë të këtyre, mbrojtësja e grilës mund të varet në mënyrë të sigurt në aks. Shumë lehtë dhe pa asnjë vidë.

treguesi LED / Kanali 1 - 5 Tregon kanalin aktual. Pulson gjatë programimit. Butoni i ngritjes Grila ngrihet lart. Butoni stop Ndalon veprimin e ngritjes lart/uljes poshtë të motorit. Butoni i uljes Grila ulet poshtë. Butoni i zgjedhjes së kanalit Nëpërmjet shtypjes së butonit kryhet përzgjedhja e kanalit që dëshironi. Ana përpara Ana përpara

Ana prapa Butoni i programimit Aktivizon dhe çaktivizon regjimin e programimit. Butoni ndodhet në folenë e baterive në anën e pasme të pultit të komandimit. Foleja e baterive 2x (AAA) Zona e shkrimit

për çdo kanal mund të komandohen njëkohësisht deri në pesë motorë nëpërmjet shtypjes së butonit të ngritjes të gjithë motorët rrotullohen njëkohësisht në drejtimin lart nëpërmjet shtypjes së butonit të uljes të gjithë motorët rrotullohen njëkohësisht në drejtimin poshtë pozicionet fundore të grilave mund të regjistrohen në mënyrë individuale M = Motori K = Kanali M = Motori K = Kanali M 1 M 2 M 3 M 4 M 5

për çdo kanal mund të komandohen njëkohësisht deri në pesë motorë nëpërmjet shtypjes së butonit për zgjedhjen e kanalit mund të bëhet përzgjedhja midis motorëve të ndryshëm nëpërmjet shtypjes së butonit të ngritjes motori përkatës rrotullohet në drejtimin lart nëpërmjet shtypjes së butonit të uljes motori përkatës rrotullohet në drejtimin poshtë166

Bëjeni lidhjen në një përcjellës që nuk është nën tension. Punimet në pajisje elektrike lejohen të realizohen vetëm nga specialistë elektricistë të autorizuar.

Udhëzim: përpara se vazhdoni me hapat e tjerë.

Më shumë mundësi për programimin do të gjeni në manualin e përdorimit të pultit të komandimit.

Në rast kërkesash për garancinë, në rast nevoje për pjesë këmbimi ose për pyetje të ndryshme rreth montimit të duhur të produktit tuaj, jeni të lutur t‘i drejtoheni shërbimit tonë për klientin. service@schellenberg.de
