LIETOŠANAS INSTRUKCIJA 21210 Schellenberg

Taustiugu skaidrojums 128

Nepiecesamie instrumenti 184

Piegades komplekts 184

A Montaza 185
Bleksvarpstas motoru adre su pieskirrsana 197
Cleksvarpstas motoru ieprogrammehana ar talvadibaspulti 200
DProgrammeseanas reizima saksana 201
E Talvadibas pults sasaiste ar ieksvarpstas motoru 201
Fleksvarpstas motora rotacijas virziena parbaude 203
Gleksvarpstas motora rotacijas virziena mainisana 204
H Augsejaga stavokla iestatisana 205
I Apaksejaga stavokla iestatisana 206
JProgrammeseanas reizima pabeigsha 207
K Pacelsanas/nolaisanas pbaraude 207
L Citu ieksvarpstas motoru pielagošana 208

DROŠIBA UN NORADES

Cienjamais pirce!

Pirms montazas un ekspluatacijas sakkanas ludzam rupigi izlasit lietoanas instrukcju. Pirms darbu sakkanas izpildiet visas drostbas norades. Saglabajiet instrukcju un informejiet ikvienu lietotaju par iespejamiem riskiem, kas ir saistiti ar so izstradajumu. Mainoties tpašniekam, nododiet instrukcju nikamajam tpašniekam. Ja bojajumi ir radusies nepareizas lietoanas vai kudainas montazas rezultata, garantija zaude spku.

DROŠIBAS NORADIJUMI

Pastaydraudi dzivibai,ko var radit elektriskas strvas trciens!

Pirms darba pie elektriskam iekartam tās ir jaatvieno no sprieguma. Tas attiecas arī uz motorizeto zaluziju mehanismu tehnisko apkopi un remontu. Darbus pie elektriskajam icercem drikst veikt tikai certificeti elektriki. Jānem vērā vietējā elektroapgades uzemuma noteikumi, kā arī spekā eosie standarti un noteikumi, kas attiecas uz elektroinstalacijam.

• Pirms darba pie Žaluzijmu mehanisma Žaluzijas janodrosina pret nejaušu nokrišanu.
• leksvarpstas motoru izmantojiet lietojiet tikai sausas telpas (aizsardzibas klase IP44).
• leksvarpstas motori normalas darbibas laikā sakarst. Uzmanibul Savainosanas risks!
• leksvarpstas motoru pieslegvadu nedrikst novietot arpus telpam.
• leksvarpstas motors un ta iepakojums nav rotaJIietas. Glabajet tos berniem neaizsniedzamā vieta. Pastav savainosanas un nosmaksanas risks.
• Žaluziju mehanisma regulešanas laikātrešas personas nadrikt atrasties tauvumā.
• leksvarpstas motorus nedrikst atvert.
• Visiem ieksvarpstas motoriem apkope un ipasa kopšana nav nepiecesama.
• Žaluziju kärbas parsegam jabut novietotam tā, lai tam jebkura laika būtu iespejams pieklut.
• Pirms montăžas pârbaudiet iekšvárpstas motoru, vai tam nav kādu bojajumu un ir visi piederumi.
• leksvarpstas motora vilces slodze un aprkojums japielago zaulziju mehanismam. Nedrkt sarniegt atauto ieksvarpstas motora slodzi.
• leksvarpstas motori paredzeti tslaicigai darbibai, kas ilgst 4 minutes. Ja motors sakarst parak ilgas lietoisanas vai parak lielas vilces slodzes del, tas atsledzas. Pec vismaz 15 minusu ilgas atdizianas ieksvarpstas motors ir atkal gatavs darbam.
• Regulari pbaraudiet zaluziju mehanismu, vai tas darbojas viegli un vai nav apledojis (ziema).
• Ja rodas tehniski jautajumi par zauluziju mehanismu, ludzam verversies musu klienu apkalpoanas dienestā.
• Eksplaatacijas laikā ziemas un vasaras temperatūrū atskirūb dej iespejamas nelielas gala stavokja nobides. Ja nepieciešams, javeic atkartota gala stavoklu iestatišana.
• Astonsturu varpstas garuma pielaides izfdziniert ar piemerotu varpstas pagarinajumu (MAXI preces Nr. 80100, MINI 80200).
  Varpstas pagarinajums astonsturu varpsta jaiebida vismaz 60 mm dzilum (194. lappuse). Tas astonsturu varpsta nadrikst pieskarties ieksvarpstas motoram un traucet ta daribu.

PAREDZETALIETOSANA

• leksvarpstas motori paredzeti lietoşanai tikai zaulizju mehanismos.
• leksvarpstas motorus drikst izmantot tikai pareizi uzstaditos zaulziju mehanismos.
• Žaluziju mehanismiem jabut nevainojama stavokli.
• Žaluziju mehanisma defekti janovérš un bojātas detalias janomaina pirms ieksvarpstas motora iemontësanas.
• leksvarpstas motora cita veida lietosana nav piejaujama.
• Uznemums Alfred Schellenberg GmbH neuznemas atbildtu par bojajumiem, materialiem zaudejumiem un miesas bojajumiem, kas radusies nepareizas lietoanas rezultata.

CE DEKLARACIJA UN ATBILSTIBA

leksvarpstas motors (preces Nr. 20506/20510/20810/20820/20840/20507/20511/20811) atbilst Eiropas un vietjo direktivuactualajam prasibam. Atbilstiba tika pieradita, attiecigas deklaracijas un Dokumenti atrodas pie raizotaja.

Neizmest kopā ar sadzīves atkritumiem! lekšvarpstas motori piēmeroti otreizējai pārstrādei un tos var nodot otreizejās pārstrādes vai elektronikas atkritumu savakšanas punktā.

GARANTIJAS NOSACIJUMI

Mēs garantējam, ka mūsu precēm nav materialiu un rǎzōsanas defektu. Garantija neattiecas uz bojājumiem, kas radusies:

• lietosanas laikā, normala nodiluma dej
• neprofessionalias montazas, piesleguma, izmantoşanas vai apiesanás déj
• nepárvaramas varas vai cites ārejas ietekmes déj
  treas personas nepfessionali veiktas apkopes vai remontdarbu de!
  treaspersonasveikutehniskoizmainu de!

Garantijas gadijumā pēc mūs ieskatiem izstrādajums tiek saremontēts vai apmainīts pret lɪdžvěrtigu SCHELLENBERG preci. Pēc iceres apmaina s vi remonta garantijas laiks netiek pagarinats! Kā priekšnoteikums, lái izmantotu tiesības uz garantiju, ir jäiesniedz pirkuma apliecinājuma kopija. Nosutot iceri, lūdzu, vienmer pievienojiet pirkuma apliecinājuma kopiju, kā arī aprakstu par raduǒs defektu.

Mēs garantējam iekšvārpstas motora kvalāti šādu garantijas laiku no iegādes brīza:

5 gadu garantija, preces Nr. 20506/20510/20810/20820/20840/20507/20511/20811.

TEHNISKIE DATI

Preces Nr.	20506/20507	20510/20511	20810/20811	20820	20840
Žalūziju sistēma	Mini	Mini	Maxi	Maxi	Maxi
Ø astoŋstūru vārpsta	40 mm	40 mm	60 mm	60 mm	60 mm
Griezes moments	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Maks. darbības laiks	4 minūtes	4 minūtes	4 minūtes	4 minūtes	4 minūtes
Maks. plastmasas Žalūziju platība	4,0 m2	6,0 m2	4,2 m2	8,5 m2	15 m2
Vilcējspēks	15 kg	25 kg	20 kg	34 kg	60 kg
Nominālā jauda	98 vati	121 vati	113 vati	161 vati	218 vati
Gala pozicijas iestatīsana	Tālvadība	Tālvadība	Tālvadība	Tālvadība	Tālvadība
iesk. sienas stiprinājumu	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Garantijas laiks	5 gadi	5 gadi	5 gadi	5 gadi	5 gadi
Maks. montāžas garums	550 mm	550 mm	550 mm	550 mm	550 mm

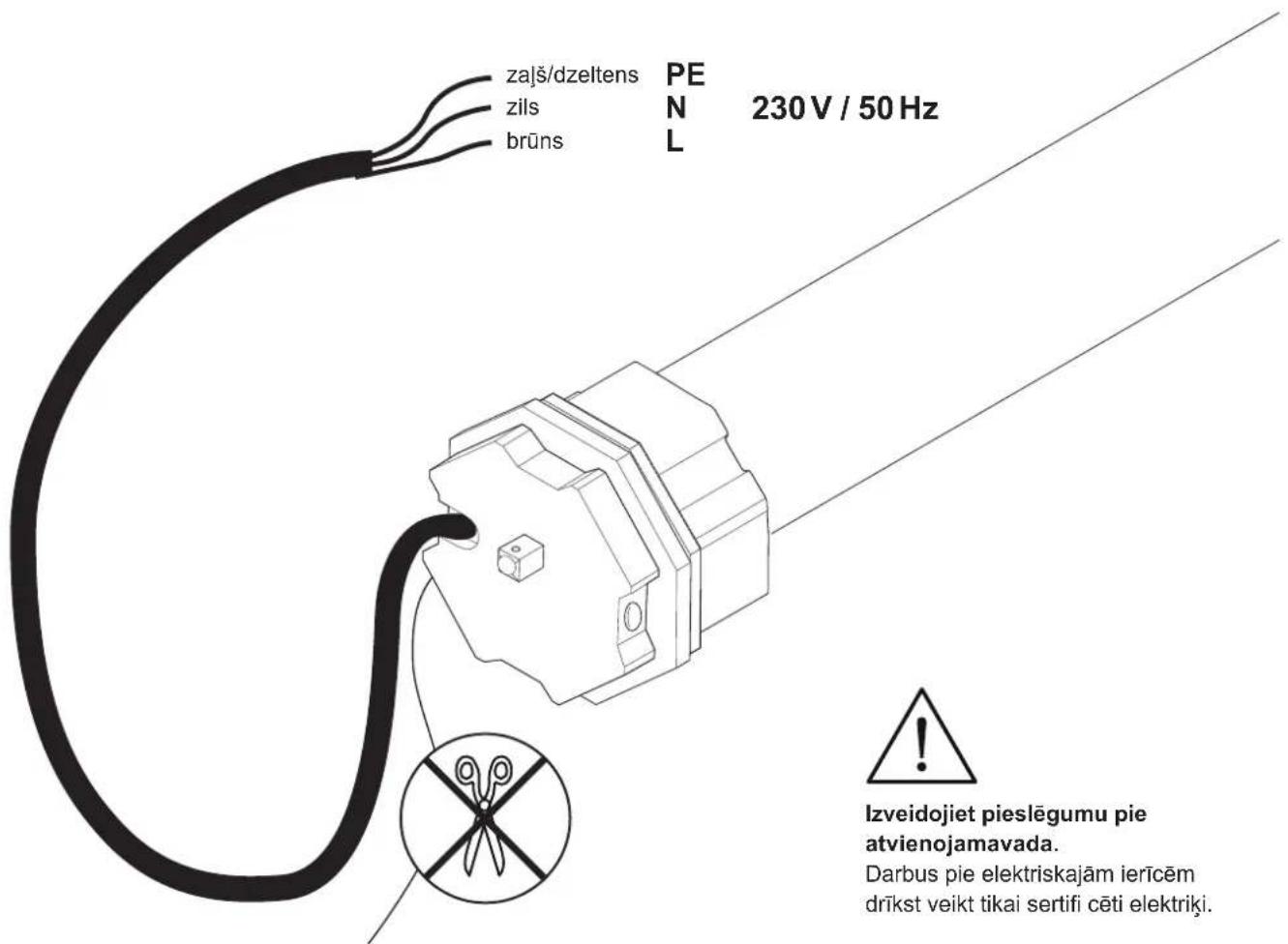

KABELA PIESLEGUMS

PIEDERUMI: ZALUZIJU IEKARE

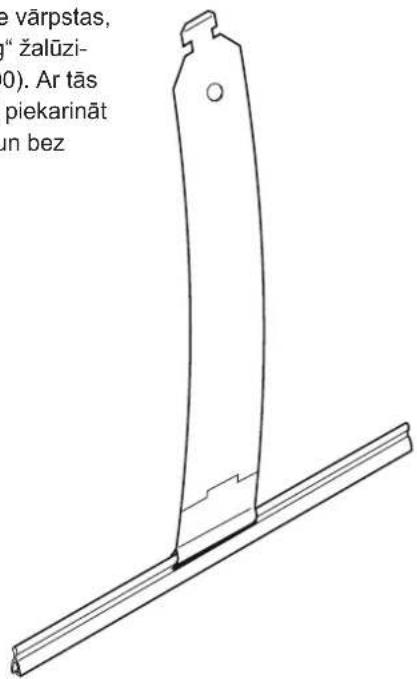

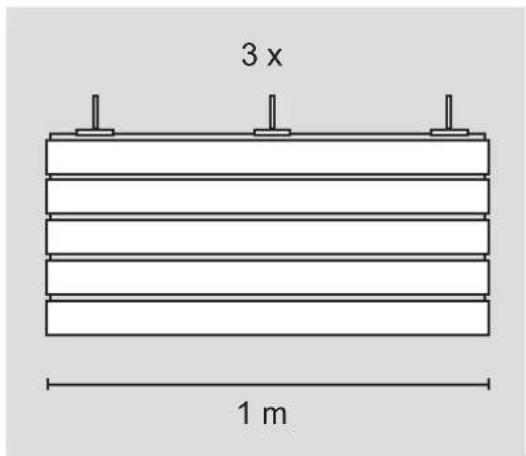

Lai Žaluziju plṭni piestiprinatu pie vārpstas, ieteicams izmantot „Schellenberg“ Žaluziju iekari (preces nr. 19200 / 19400). Ar tās palidzūbu Žaluziju plṭni var drosi piekarinat pie vārpstas. Pavisam vienkārsi un bez skruvesanas.

19200

19400

PIEDERUMI: TALVADIBAS PULTS

20015/20021 20016/20023

20019/20022 20020/20024

Priekspuse Priekspuse

leksvarpstas motors tiek ieprogrammets ar talvadibas pults palidzibu (piederumi). lespejamas taltvadibas pultis:

1 kanās: 20015/20019/20021/20022 vai 5 kanāli: 20016/20020/20023/20024.

TAUSTINU SKAIDROJUMS

5 kanāli 1 kanāls

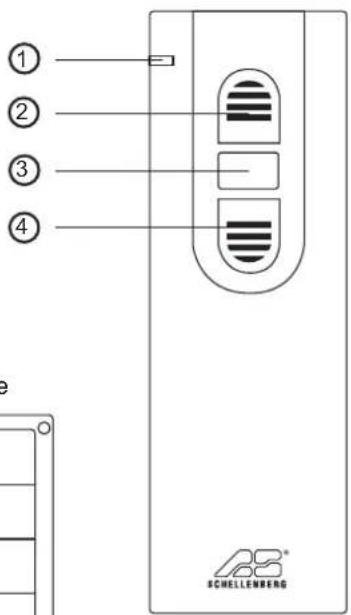

① LED radijums / kanās 1-5
Parāda aktualo kanālu.
Programmēsanas laikā mirgo.
② Pacelsanas taustins Zaluzijas bidas uz augsu.
3 Apturešanas taustiš Aptur iekšvarpstas motora virzibu uz augsu / uz leju.
Nolaisanas taustins Zaluzijas bidas uz leju.
⑤ Kanalu izveles taustins Nospiezot taustingu, tiek izvelts vajadzigais kanals.

Aizmugure

Uzraksti

Programmēsanas taustins

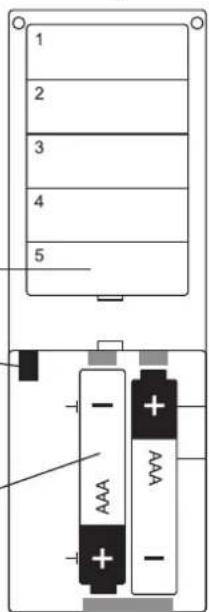

Programmeseanas rezima ieslegsana un izslegsana. Taustins atrodas bateriju nodalijumatavaldibas pults aizmugure.

Bateriju nodalijums 2x (AAA)

1 kanāls

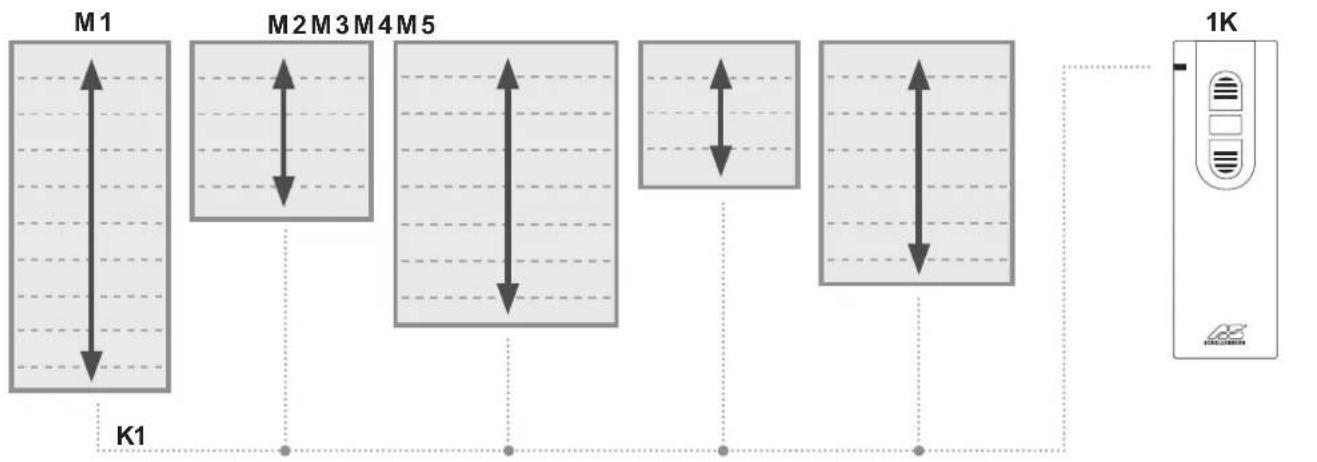

• atkaribā no kanāla iespejams vienlaikus vadīt lɪdz pat pieciem ieksvarpstas motoriem
  nospiezot pacelsanas taustiu, visi ieksvarpstas motori vienlaikus virzaz augsu
• hospiezot nolaisanas taustinu, visi ieksvarpststas motori vienlaikus virzas uz leju
• zaluziju gala stavoklus var noregulet individuali
