MANUAL DE UTILIZADOR 21210 Schellenberg

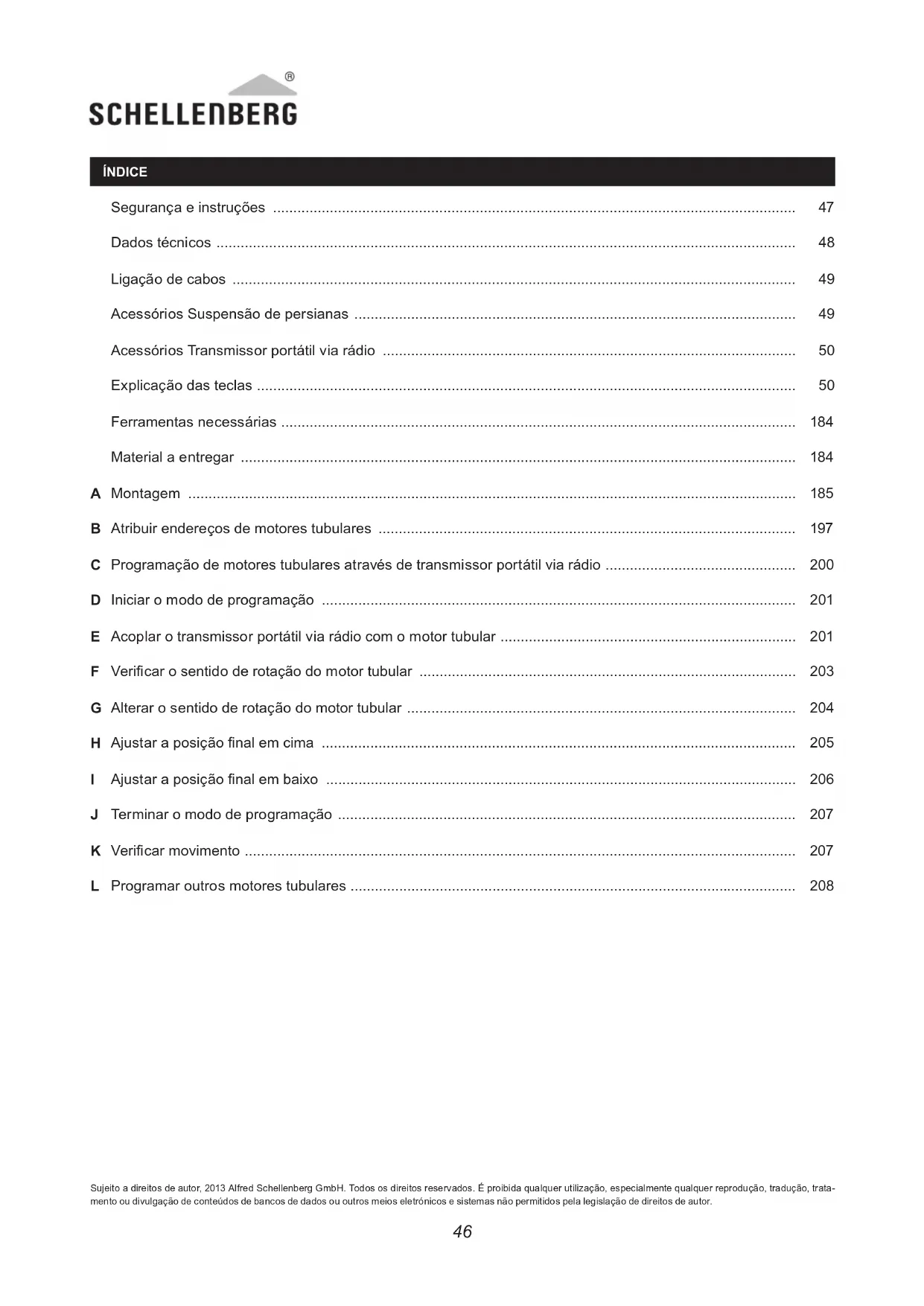

Segurança e instruções ................................................................................................................................. Dados técnicos ............................................................................................................................................... Ligação de cabos ........................................................................................................................................... Acessórios Suspensão de persianas ............................................................................................................. Acessórios Transmissor portátil via rádio ...................................................................................................... Explicação das teclas ..................................................................................................................................... Ferramentas necessárias ............................................................................................................................... Material a entregar ......................................................................................................................................... Montagem ...................................................................................................................................................... Atribuir endereços de motores tubulares ....................................................................................................... Programação de motores tubulares através de transmissor portátil via rádio ............................................... Iniciar o modo de programação ..................................................................................................................... Acoplar o transmissor portátil via rádio com o motor tubular ......................................................................... Vericar o sentido de rotação do motor tubular ............................................................................................. Alterar o sentido de rotação do motor tubular ................................................................................................ Ajustar a posição nal em cima ..................................................................................................................... Ajustar a posição nal em baixo .................................................................................................................... Terminar o modo de programação ................................................................................................................. Vericar movimento ........................................................................................................................................ Programar outros motores tubulares .............................................................................................................. ÍNDICE Sujeito a direitos de autor, 2013 Alfred Schellenberg GmbH. Todos os direitos reservados. É proibida qualquer utilização, especialmente qualquer reprodução, tradução, trata- mento ou divulgação de conteúdos de bancos de dados ou outros meios eletrónicos e sistemas não permitidos pela legislação de direitos de autor.

SEGURANçA E INSTRUçõES Estimado cliente, antes da montagem e da colocação em serviço, leia este manual na íntegra. Observe todas as instruções de segurança, antes de dar início aos trabalhos. Guarde o manual e informe todos os utilizadores quanto a eventu- ais perigos relativos a este produto. Em caso da mudança do proprietário, entregue também o manual ao novo proprietário. Em caso de danos resultantes da utilização indevida ou da montagem incorrecta, caduca a garantia e qualquer direito à mesma. INSTRUçõES DE SEGURANçA Existe perigo de vida devido a choque eléctrico! Antes dos trabalhos em sistemas eléctricos, estes devem ser comutados para o estado livre de tensão. O mesmo se aplica para o caso de manutenção e reparação em sistemas de persianas motorizadas. Os trabal- hos em sistemas eléctricos apenas podem ser executados por electricistas qualicados. Devem ser observados os regulamentos da companhia de distribuição de energia local, bem como todas as normas e regulamentos para a insta- lação eléctrica. Antes de trabalhos em sistemas de persianas, estas devem ser protegidas contra uma queda automática. Utilize o motor tubular apenas em espaços secos (tipo de proteção IP44). O motor tubular e a embalagem não são um brinquedo. Mantenha fora do alcance das crianças. Existe perigo de ferimentos e de asxia. O cabo de ligação dos motores tubulares não deve ser colocado no exterior. O motor tubular e a embalagem não são um brinquedo. Mantenha fora do alcance das crianças. Existe perigo de ferimentos e de asxia. Durante o processo de ajuste, as pessoas estranhas à operação devem manter-se afastadas do sistema de persiana. Os motores tubulares não podem ser abertos. Nenhum motor tubular requer manutenção e necessita de quaisquer outros cuidados especiais. A cobertura da caixa das persianas deve ser colocada de modo a que o acesso seja possível em qualquer altura. Verique o motor tubular antes da montagem relativamente a possíveis danos e à integridade dos acessórios. A carga de tracção e o dimensionamento do motor tubular devem ser ajustados ao sistema de persiana. A pressão exercida sobre o motor tubular não deve ser ultrapassada. Os motores tubulares foram concebidos para uma operação de curto prazo com um tempo de funcionamento de 4 minutos. O motor desliga-se quando aquece devido a uma duração da operação demorada ou devido a uma carga elevada. Após um período de arrefecimento de pelo menos 15 minutos, o motor tubular ca novamente operacional. Verique regularmente o sistema de persiana quanto à operação sem diculdade e, no Inverno, quanto ao congelamento. Se tiver questões técnicas relacionadas com o seu sistema de persiana, contacte o nosso serviço de apoio ao cliente. Durante a operação, e devido a diferenças de temperatura no Inverno e no Verão, podem resultar desvios da posição nal. Em caso de necessidade, pode ser necessário um novo ajuste no da posição nal. Compensar as tolerâncias de comprimento do eixo octogonal com um carreto cil. adequado (MAXI art. n.º 80100, MINI 80200). O carreto cil. deve ser inserido no mínimo 60 mm de profundidade no eixo octogonal (página 194). Não deve tocar no motor tubular do eixo octogonal nem impedir o funcionamento. USO DE ACORDO COm A FINALIDADE Os motores tubulares foram concebidos exclusivamente para utilização em sistemas de persiana. Os motores tubulares apenas podem ser aplicados em sistemas de persiana corretamente montados. Os sistemas de persiana devem estar num estado irrepreensível. Os defeitos nos sistemas de persiana devem ser eliminados antes da montagem dos motores tubulares e as peças danica- das devem ser substituídas. Uma outra utilização do motor tubular, ou uma utilização para além da prevista, é considerada indevida. A Alfred Schellenberg GmbH não se responsabiliza por danos subsequentes, danos materiais e danos pessoais, em caso de uma utilização indevida.48

DECLARAÇÃO CE E CONFORMIDADE

O motor tubular (art. n.º 20506/20510/20810/20820/20840/20507/20511/20811) cumpre os requisitos aplicáveis das directi- vas europeias e nacionais. Foi estabelecida a conformidade; as respectivas declarações e documentações estão na posse do fabricante. Não colocar nos resíduos sólidos urbanos! Os motores tubulares são reutilizáveis e podem ser entregues na entidade colectora de materiais recicláveis ou num ecoponto para resíduos domésticos eléctricos.

CONDIÇÕES DA GARANTIA

Garantimos que os nossos produtos estão isentos de falhas de material e de fabrico. Excluem-se da garantia os danos que são provocados por: desgaste normal, provocado pela utilização montagem, ligação, operação ou manuseio incorrectos força maior ou outras inuências externas manutenção e reparação indevida por terceiros alterações técnicas por terceiros Em caso de garantia, conforme a nossa decisão, reparamos o produto ou procedemos à sua substituição por um produto da SCHELLENBERG do mesmo valor. O prazo de garantia legal não se prorroga em caso de troca ou reparação do equipamento! O pré-requisito para a reclamação da garantia é a apresentação do recibo de compra. Em caso de envio dos equipamentos, adicione também uma cópia do recibo e uma descrição da falha existente. Garantimos a qualidade do nosso motor tubular durante o seguinte prazo de garantia, a partir da data de compra: 5 anos de garantia, art. n.º 20506/20510/20810/20820/20840/20507/20511/20811.

CARACTERÍSTICAS TÉCNICAS

Art. n.º 20506/20507 20510/20511 20810/20811 20820 20840 Sistema de persiana Mini Mini Maxi Maxi Maxi Ø eixo octogonal 40 mm 40 mm 60 mm 60 mm 60 mm Binário 6 Nm 10 Nm 10 Nm 20 Nm 40 Nm máx. Tempo de comutação 4 minutos 4 minutos 4 minutos 4 minutos 4 minutos máx. Área das persianas de plástico 4,0 m² 6,0 m² 4,2 m² 8,5 m² 15 m² Força de tracção 15 kg 25 kg 20 kg 34 kg 60 kg Potência nominal 98 Watts 121 Watts 113 Watts 161 Watts 218 Watts   Ajuste da posição nal  Rádio Rádio Rádio Rádio Rádio incl. Suporte parede 1 conjunto Comfort 1 conjunto Comfort 1 conjunto Comfort 1 conjunto Comfort 1 conjunto Comfort Prazo de garantia 5 anos 5 anos 5 anos 5 anos 5 anos máx. Comprimento de montagem 550 mm 550 mm 550 mm 550 mm 550 mm49

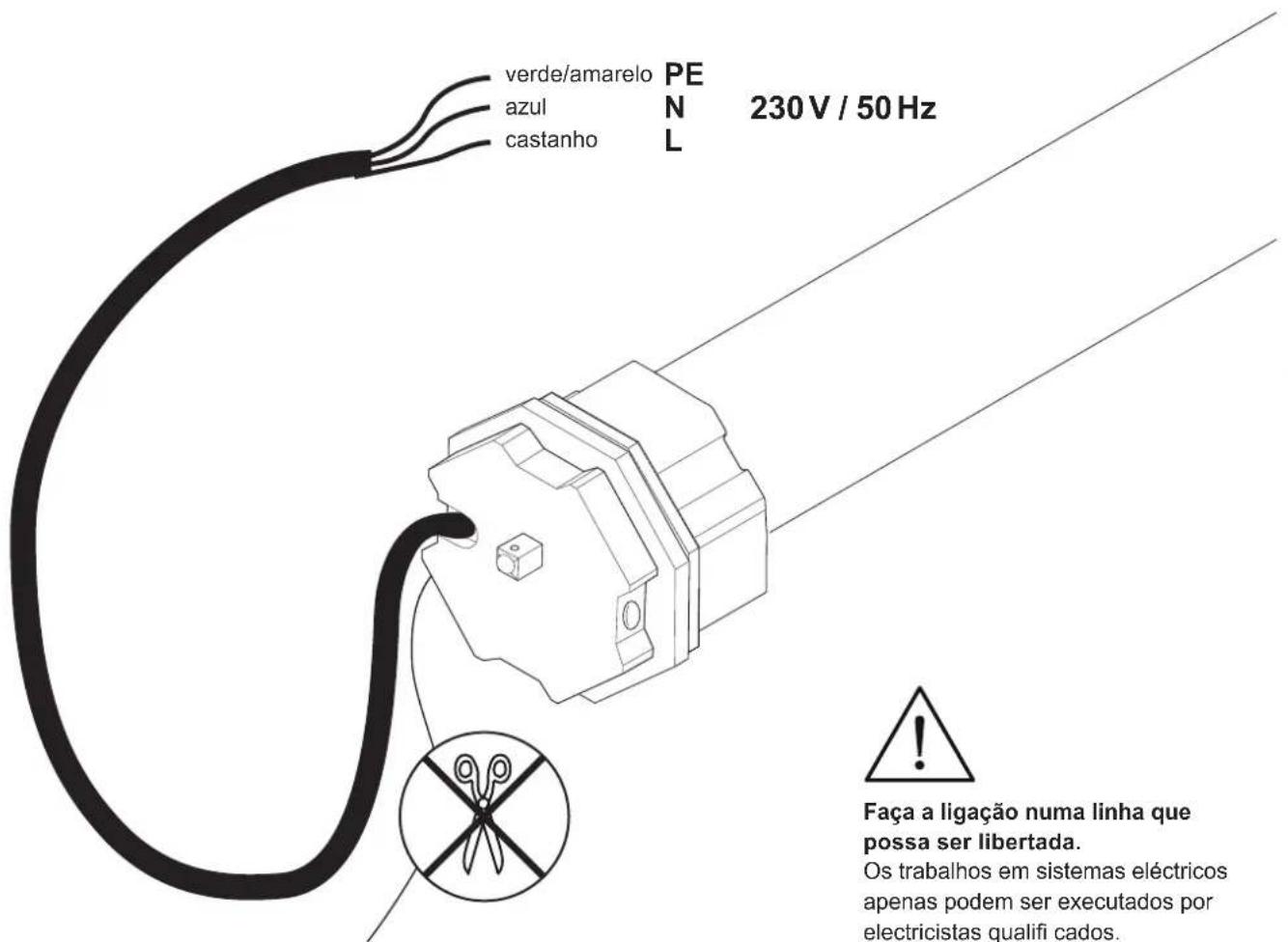

verde/amarelo azul castanho

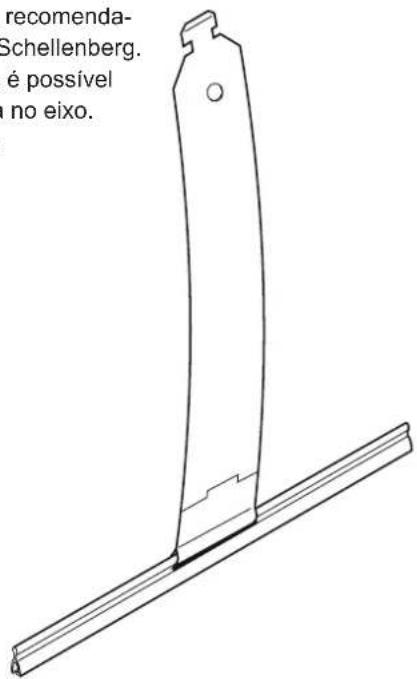

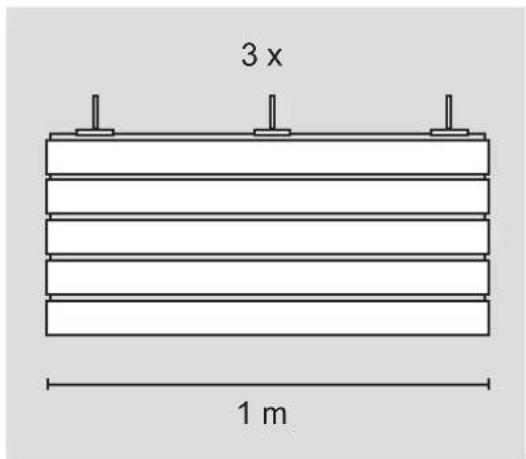

Faça a ligação numa linha que possa ser libertada. Os trabalhos em sistemas eléctricos apenas podem ser executados por electricistas quali cados. 230 V / 50 Hz   AcESSórioS: SUSpEnSÃo DE pErSiAnAS 1 m 3 x Para montar as lâminas no eixo, recomenda- mos a suspensão de persianas Schellenberg. (art. n.º 19200/19400). Com esta é possível pendurar as lâminas da persiana no eixo. Muito simples e sem aparafusar.

EXPLICAÇÃO DAS TECLAS

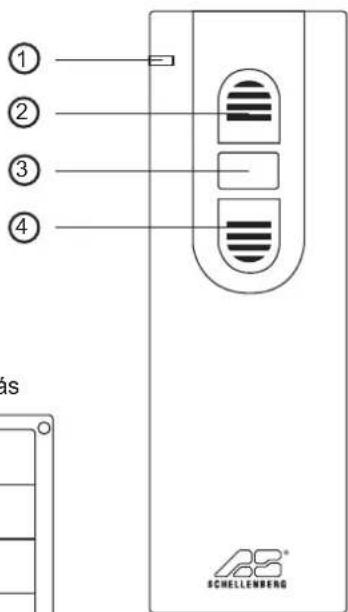

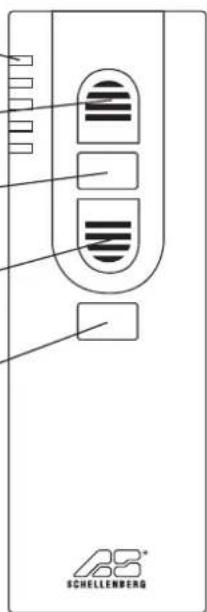

Indica o canal actual. Pisca durante a programação. Tecla Para cima A persiana sobe. Tecla Paragem Pára o movimento de subida/descida do motor tubular. Tecla Para cima A persiana desce. Tecla Selecção de canal A seleção do canal pretendido é feita através do accionamento da tecla. Parte da frente Parte da frente

Parte de trás Tecla Programação Liga e desliga o modo de pro- gramação. A tecla encontra-se no compartimento da bateria, na parte de trás do transmissor portátil via rádio. Compartimento da bateria 2x (AAA) Campos de identicação

20019/20022 20020/20024 20015/20021 20016/20023 A programação do motor tubular é realizada com a ajuda de um transmissor portátil via rádio (acessório). Transmissores portáteis via rádio possíveis: 1 canal: 20015/20019/20021/20022 ou 5 canais: 20016/20020/20023/20024.51

A programação do motor tubular é realizada com a ajuda de um transmissor portátil via rádio (acessório). Transmissores portáteis via rádio possíveis: 1 canal: 20015/20019/20021/20022 ou 5 canais: 20016/20020/20023/20024. EXEmPLOS DE UTILIZAçãO 1 Canal 5 Canal

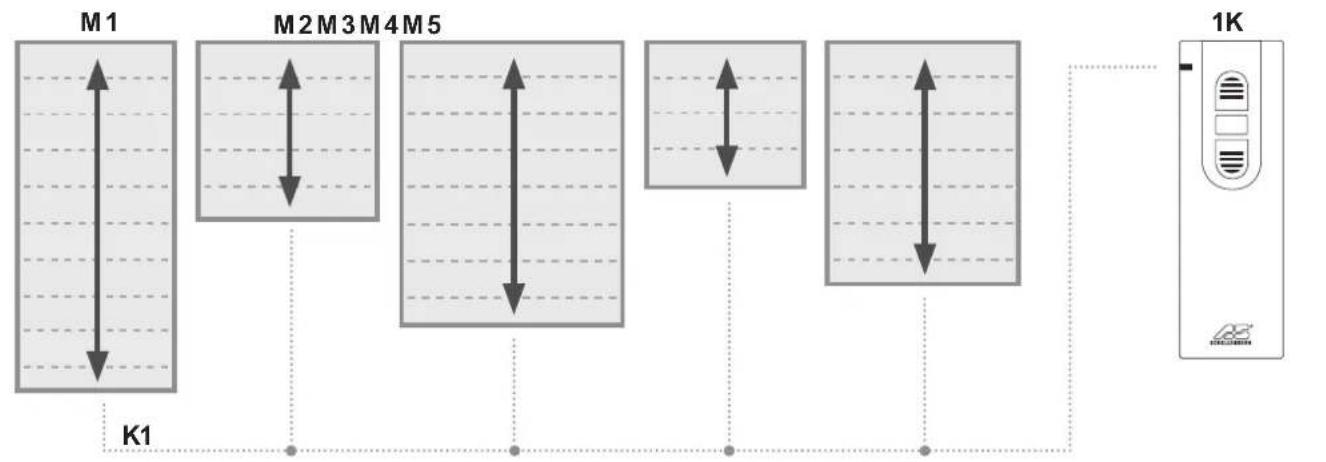

Por cada canal podem ser comandados até cinco motores tubulares ao mesmo tempo Através do accionamento da tecla Para cima, todos os motores tubulares sobem ao mesmo tempo Através do accionamento da tecla Para baixo, todos os motores tubulares descem ao mesmo tempo As posições nais das persianas podem ser ajustadas individualmente m = motor tubular K = Canal m = motor tubular K = Canal m 1 m 2 m 3 m 4 m 5

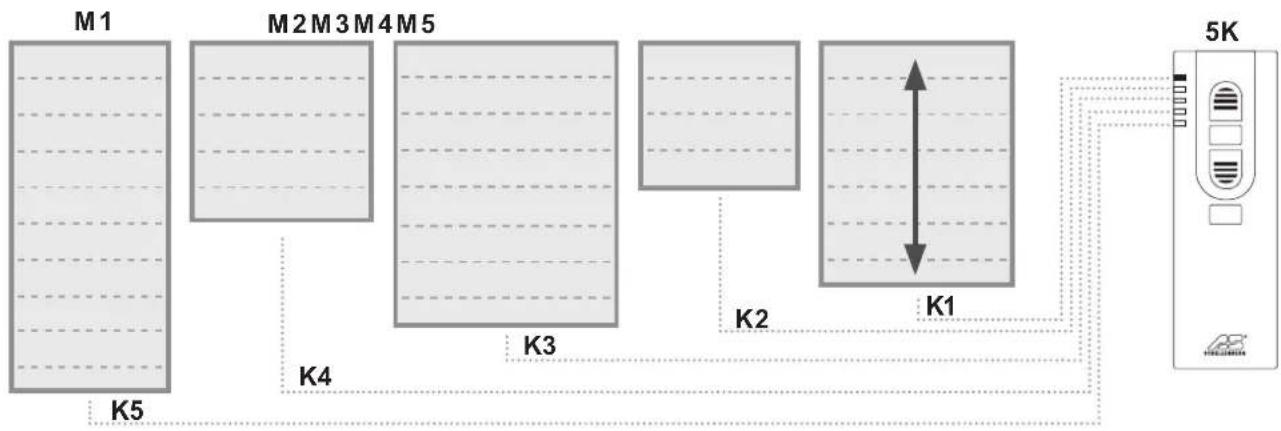

Por cada canal podem ser comandados até cinco motores tubulares ao mesmo tempo Através do accionamento da tecla Selecção de canal é possível selecionar de entre os motores tubulares Através do accionamento da tecla Para cima, o respectivo motor tubular sobe Através do accionamento da tecla Para baixo, o respectivo motor tubular desce52

Faça a ligação numa linha que possa ser libertada. Os trabalhos em sistemas eléctricos apenas podem ser executados por electricistas quali cados.

Nota: Recomendamos que, em primeiro lugar, atribua os respectivos endereços a todos os motores tubulares, antes de realizar os passos seguintes.

Para outras possibilidades de ajuste, consulte as instruções de operação do transmissor portátil via rádio.

Em caso de garantia, necessidade de peças sobressalentes ou perguntas sobre a devida montagem do seu produto, contacte a nossa assistência técnica. service@schellenberg.de
