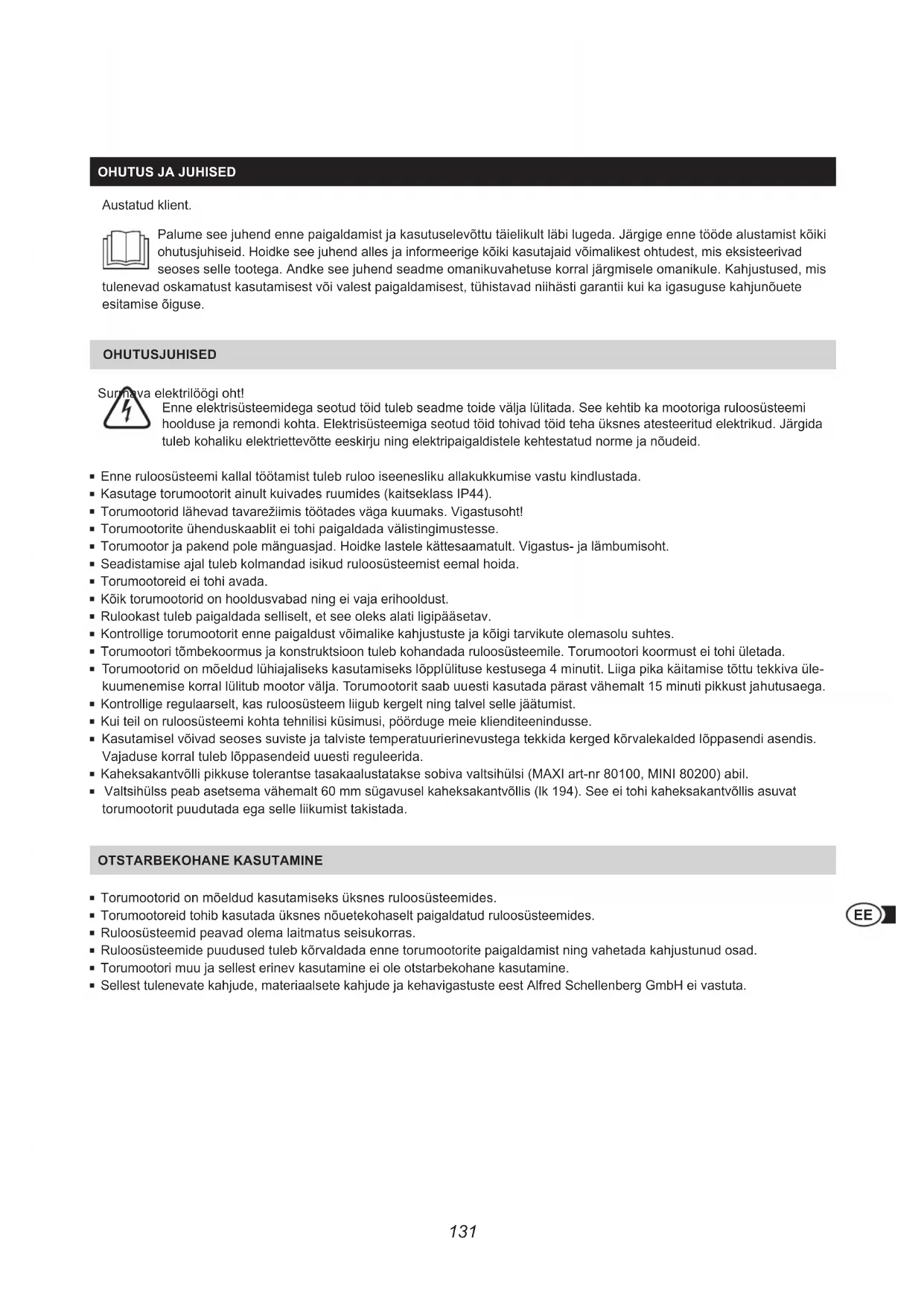

OHUTUS JA JUHISED

Austatud klien.

Palume see juhend enne paigaldamist ja kasutuselevottu täelikult labi lugeda. Järgige enne töde alustamist koki inohutsjuhiseid. Hoidke see juhend alles ja informeerige koki kasutajaid voimalikest ohtudest, mis eksisteerivad seoses selle totoega. Andke see juhend seadme omanikuvahetuse korral järgmisele omanikule. Kahjustused, mis and oskamatust kasutamisest voi valest paigaldamisest, tühistavad niihästi garantii kui ka igasuguse kahjunüete te Óiguse.

OHUTUSJUHISED

Sunava elektrilooi oht!

Enne elektrisüsteemidega seotud toid tuleb seadme toide valja lulitada. See kehtib ka mootoriga ruloosüsteemi hoolduse ja remondi kohta. Elektrisüsteemiga seotud toid tohivad toid teha uksnes atesteeritud elektrikud. Järgida tuleb kohaliku elektriettevötte eeskirju ning elektripaigaldistele kehtestatud norme ja noudeid.

• Enne ruloosüsteemi kallal tootamist tuleb ruquo iseesliku allakukkumise vastu kindlustada.
• Kasutage torumootorit ainult kuivades ruumides (kaitseklass IP44).
• Torumootorid lahevad tavareziimstootades vaga kuumaks. Vigastusoht!
• Torumotorite ühenduskaablit ei tohi paigaldada välistingimustesse.
• Torumootor ja pakend pole manguasjad. Hoidke lastele kattesaamatult. Vigastus- ja lambumisoht.
• Seadistamise ajal tuleb kolmandad isikud ruloosüsteemist eemal hoida.
• Torumootoreid ei tohi avada.
• Kōik torumootorid on hooldusvabad ning ei vaja erihooldust.
• Rulookast tuleb paigaldada selliselt, et see oleks alati ligipäasetav.
• Kontrollige torumootorit enne paigaldust voimalike kahjustuste ja koigi tarvikute olemasolu suhtes.
• Torumootori tombekoormus ja konstruktsoon tuleb kohandada ruloosusteemile. Torumootori koormust ei tohi uletada.
• Torumootorid on moeldud luhajaliseks kasutamiseks lopplulitusekestusega 4 minutit. Liiga pika kaitamise tottu tekkiva ulekuumenemise korral lultub mootor valja. Torumootorit saab uesti kasutada parast vahemalt 15 minuti pikkust jahutusaega.
• Kontrollige regulaarselt, kas ruloosüsteem liigub kergelt ning talvel elle jäätumist.
• Kui teil on ruloosusteemi kohta tehilisi kusimusi, põrduge meie klienditeenindusse.
• Kasutamisel võivad seoses suviste ja talviste temperatuurierinevustega tekkida kerged körvalekalded loppasendi asendis. Vajaduse korral tuleb loppasendeid uesti reguleerida.
• Kaheksakantvollipikkuse toleranse tasakaalustatakse sobiva valtsihulsi (MAXI art-nr 80100, MINI 80200) abil.
• Valtsihulss peab asetsema vahemalt 60 mm sugavusel kaheksakantvollis (Ik 194). See ei tohi kaheksakantvollis asuvat torumootorit puudutada ega selle liikumist takistada.

OTSTARBEKOHANE KASUTAMINE

• Torumootorid on moeldud kasutamiseks uksnes ruloosüsteemides.
• Torumootoreid tohib kasutada uksnes nouetekohaselt paigaldatud ruloosüsteemides.
  Ruloosüsteimid peavad olema laitmatus seisukorras.
• Ruloosüsteemide puudused tuleb körvaldada enne torumotorite paigaldamist ning vahetada kahjustunud osad.
• Torumootori muu ja sellest erinev kasutamine ei ole otstarbekohane kasutamine.
• Sellest tulenevate kahjude, materiaalsete kahjude ja kehavigastuste eest Alfred Schellenberg GmbH ei vastuta.

EE

CE-DEKLARATSIOON JA VASTAVUS

Torumootor (art-nr 20506/20510/20810/20820/20840/20507/20511/20811) vastab kehtivatele Euroopa direktividele ja riiklei neouetele. Vastavust on toestatud, vastavad deklaratsionid ja dokumentatsion on tootjal olemas.

Arge visake olmejäatmete hulka! Torumootorid on taaskasutatavad ning neid vöib via jaatmekäitluspunktvi oie elek-troonikajäatmete kogumispunktti.

GARANTIITINGIMUSED

Garanteerime, et meie tooted on materjali- ja tootmisvigadeta. Garantii alla ei kuulu kahjustused, mis on tekkinud jargmistel pohjustel:

• kasutamisest tulenev normalne kolumine
• asjatundmatu paigaldus, ühendamine, kasutamine ja käsitsemin
• vāramatu jōd vōi muud valised mojud
• asjatundmatu hooldus voi remont kolmandate isikute poolt
• kolmandate isikute poolt tehtud tehnilised muudatused

Garantijuhtumi korral me omä aranagemisel kas remondime toote vöi vahetame selle samavaärse SCHELLENBERGi tote vastu. Seadme valjavahetamine vöi remont ei pikenda garantiid! Garantiinóude esitamisel tuleb esitada ka ostutšekk. Seadme tagasisaatmisel lisage ostutšeki koopia ning tekkinud rikke kirjeldus.

Anname torumootorile alates ostukuupaevast jargmise garantii: 5 aastat, art-nr 20506/20510/20810/20820/20840/20507/20511/20811.

TEHNILISED ANDMED

Art-nr	20506/20507	20510/20511	20810/20811	20820	20840
Ruloosüsteem Mini Mini Maxi	Maxi Maxi
Kaheksakantvölli Ø	40 mm	40 mm	60 mm	60 mm	60 mm
Pöördemoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max sisselülitusaeg	4 minutit	4 minutit	4 minutit	4 minutit	4 minutit
plastist ruloo max pindala	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Tömbejõud	15 kg	25 kg	20 kg	34 kg	60 kg
Nimivöimsus	98 W	121 W	113 W	161 W	218 W
Löppasendi seadistus	Raadioside	Raadioside	Raadioside	Raadioside	Raadioside
sh seinalaager	1 Comfort-komplekt	1 Comfort-komplekt	1 Comfort-komplekt	1 Comfort-komplekt	1 Comfort-komplekt
Garantiiaeg	5 astat	5 astat	5 astat	5 astat	5 astat
max paigalduspikkus	550 mm	550 mm	550 mm	550 mm	550 mm

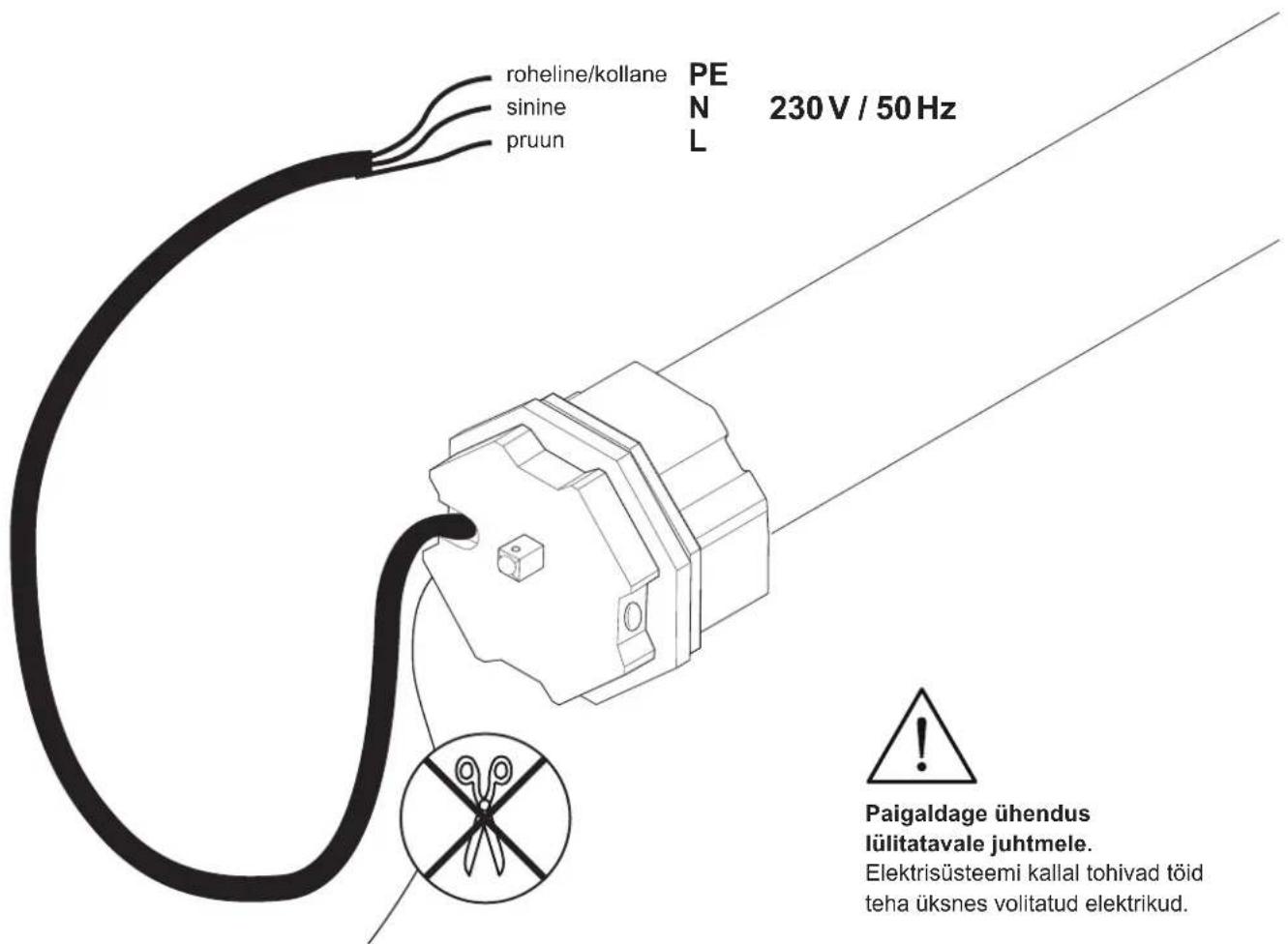

KAABLIUHENDUS

TARVIKUD: RULOORIPUTI

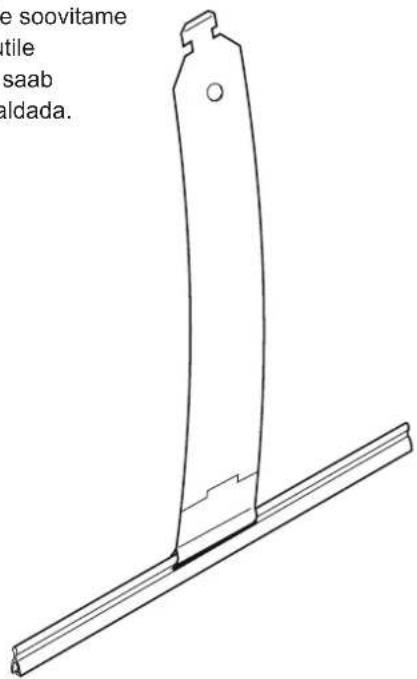

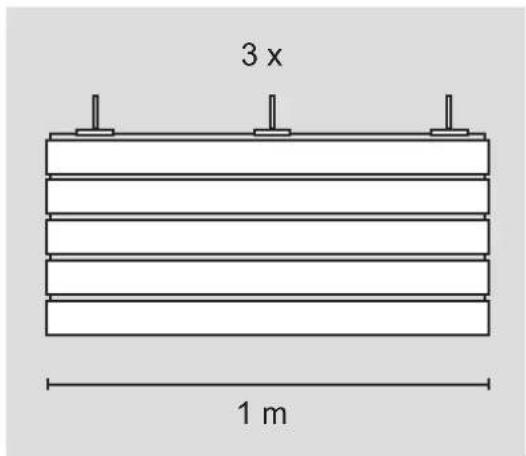

Kaitsekatte paigaldamiseks vollie soovitame
kasutada Schellenbergi rulooriputile
(art-nr 19200 / 19400). Selle abil saab
rulookatte turvaliselt vollie paigaldada.
Lihtsalt ja ilma kruvideta.

19200

19400

TARVIKUD: KASI-RAADIOSAATJA

20015/20021 20016/20023

20019/20022 20020/20024

Esikulg Esikulg

Torumootorit programmeeritakse kasi-raadiosaatja (tarvikud) abil. Vöimalik kasi-raadiosaatja: 1 kanal: 20015/20019/20021/20022 vöi 5 kanalit: 20016/20020/20023/20024.

NUPPUDE TAHENDUS

5kanal1kanal

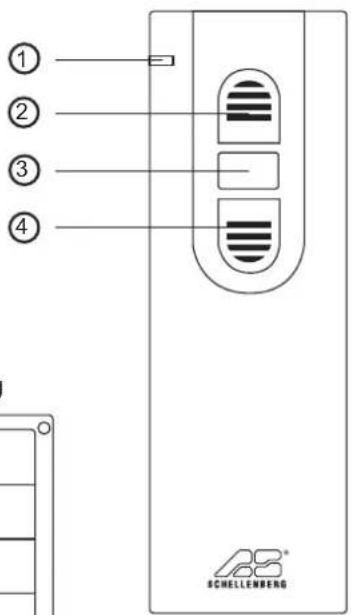

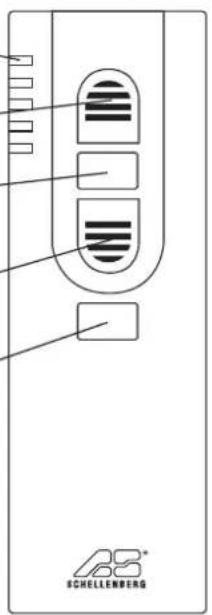

① LED-näidik / kanal 1-5

Naitab praegust kanalit.

Vilgubprogrammeirimiseajal.

② Üleslikumise nupp

Ruloo liigubüles.

③ Stopp-nupp

Peatab torumootori üles/alla liikumise.

④ Allalikumise nupp

Ruloo liigub alla.

⑤ Kanali valimise nupp

Nupu vajutamisel saab valida soovitava kanali.

Tagakülg

Kirjevaljad

⑥ Programmeerimisnupp

Programmireziimi sisse- ja valjalulitamine. Nupp asub kasi-raadiosaatjatagakuljel olevaspatareipesas.

Patareipesa

2x (AAA)

1kanal

• soltuvalt kanalist saab korraga juhtida kuni viit torumootorit
  ülespoole likumise nupu vajutamisel liiguvad kok torumootorid ühel ajal üles
• allapoole likumise nupu vajutamisel liiguvad koik torumootorid uhel ajal alla
• rulode loppasendeid saab reguleerida individuaalselt

M = torumootor

K = kanai

5kanal

• sōltuvalt kanalist saab korraga juhtida kuni viit torumootorit
• kanali valimise nupu vajutamisel saab valida torumootoreid
  ülespoole liikumise nupu vajutamisel liigub vastav torumootor üles
• allapoole likumise nupu vajutamisel liigub vastav torumootor alla

M = torumootor

K = kanal

Elektrisüsteemi kallal tohivad toid teha uksnes volitatud elektrikud.
