KÄYTTÖOHJE 21210 Schellenberg
Turballisuus ja ohjeita 155
Tekniset tiedot 156
Kaapeliliitäntä 157
Lisavarustetuereullakaihtimen ripustus 157
Lisavarustetu radiokasilahetin 158
Painikkeiden solitykset 158
Tarvittavat tyokalut 184
Toimituksen sisälto 184
A Asennus 185
B Putkimoottorin osoitteen kohdistaminen 197
C Putkimoottoreiden ohjelmoini radiokasilahettimellä 200
D Ohjelmointitilan kaynnistaminen 201
E Radiokasilahettimen ja putkimoottorin yhdistaminen 201
F Putkimoottorin pyorimissuunnan tarkastaminen 203
G Putkimoottorin pyorimissuunnan muuttaminen 204
H Ylapaateasennon asettaminen 205
I Alapäateasennon asettaminen 206
J Ohjelmointitilan lopettaminen 207
K Testiajo 207
L Muiden putkimoottoreiden opettaminen 208

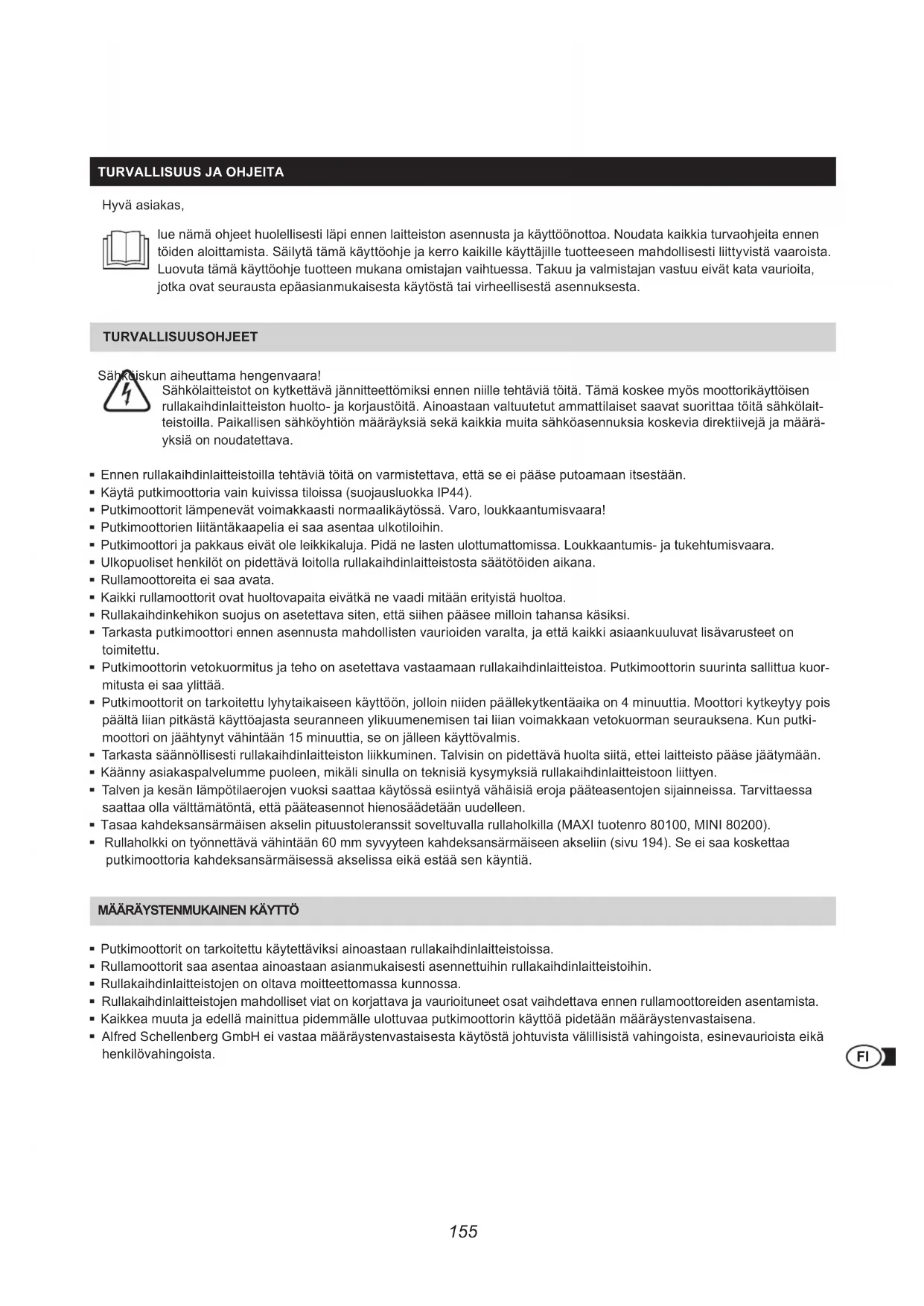

TURVALLISUUS JA OHJEITA
Hyvä asiakas,
lue namä ohjeet huolelliseti lapi ennen laitteston asennusta ja käyttoöntoa. Noudata kaikkia turvaohjeita ennen töiden aloittamista. Sälytä tämä käyttoöhje ja kerro kaikille käytäjille tuotteeseen mahdollisesti liittyvista vaaroista. Luovuta tämä käyttoöhje tuotteen mukana omistajan vaihtuessa. Taku ja valmistajan vastuu eivat kata vauroita, jotka ovat seurausta epaaianmukaisesta käytostä tai virheellisetä asennuksesta.
TURVALLISUUSOHJEET
Sahkijskun aiheuttama hengenvaara!
Sahkolaitteistot on kytkettavä jannitteetomiksi ennen niille tehtäviä toita. Tämä koskee myos moottorikayttöisen rullakaihdinlaitteiston huolto- ja korjaustoita. Ainoastaan valtuutetut ammattilaiset savat suorittaa toita sahkolaiteistoilla. Paikallisen sahkoyhtion märäyksiä sekä kaikkia muita sahkoasennuksia koskevia direktiiveja ja märäyksiä on noudatettava.
- Ennen rullakihdinlaitteistoilla tehtäviä toitä on varmistettava, etta se ei paase putoamaan itsestaän.
- Käytä putkimoottoria vain kuivissa tiloissa (suöjausluokka IP44).
- Putkimoottorit lampenevat voimakkaasti normalaikaytossa. Varo, loukkaantumisvaara!
- Putkimoottorien liiäntäkaapelia ei saa asentaa ulkotiloihin.
- Putkimooottori ja pakkaus eivat ole leikkikaluja. Pidä ne lasten ulottumattomissa. Loukkaantumis- ja tukehtumisvaara.
- Ulkopuoliset henkilöt on pidettäva loitolla rullakaihdinlaitteistosta saätötöiden aikana.
- Rullamoottoreita ei saa avata.
Kaikki rullamoottorit ovat huoltovapaita eivatkne vaadi mitaan erityisthuoltoa. - Rullakaihdinkehikon suojus on assetettava siten, etta sihen pääsee miloin tahansa käsiki.
- Tarkasta putkimoottori ennen asennusta mahdollisten vaurioiden varalta, ja etta kaikki asiaankuuluvat lisavarusteet on toimitetu.
- Putkimoottorin vetokuormitus ja teho on asetettava vastaamaan rullakaihdinlaitteistoa. Putkimoottorin suurinta sallittua kuormitusta ei saa yllttä.
- Putkimooctorit on tarkoitettu lyhytaikaseen kayttoon, joloin niiden pallekykentaaika on 4 minuuttia. Moottori kytketytys pois paalta lian pitkastä kayttoajasta seuranneen yikuumenemisen tai lian voimakkaan vetokuorman seurauktena. Kun putkimooctori on jähtynyt vahintään 15 minuuttia, se on jalleen kayttovalmis.
- Tarkasta saannollisesti rullakaihdinlaitteiston likkuminen. Talvisin on pidettäva huolta siita, ettei laitteisto päase jaatymän.
- Känny asiakspalvelumme puoleen, mikäli sinulla on teknisä kysmyksi rullakaihdinlaitteistoon liittyen.
- Talven ja kesan lampötilaerojen vuoksi saattaa käytössä esiintyä vähäisä eroja paateasentojen sijainneissa. Tarvittaessa saattaa olla välttamäntä, etcä paateasennot hienosäedetään uudelleen.
- Tasaa kahdeksansärmaisen akselin pituustoleranssit soveltuvalla rullaholkilla (MAXI tuotenro 80100, MINI 80200).
- Rullaholkki on työnnettävā vähintään 60 mm syvyteen kahdeksansärmäiseen akteliin (sivu 194). Se ei saa kosketta putkimoottoria kahdeksansärmäisesa akselissa eika estäa sen käntyä.
MAARAYSTENMUKAINEN KAYTTO
- Putkimooctorit on tarkoitettu kaytettaviksi ainoastaan rullakaihdinlaitteistoissa.
- Rullamoottorit saa asentaa ainoastaan asianmukaisesti asennettuihin rullakaihdinlaitteistoihin.
- Rullakaihdinlaitteistojen on oltava moitteettomassa kunnossa.
Rullakaihdinlaitteistojen mahdolliset viat on korjattava ja vauroituneet osat vaihdtava ennen rullamoottoreiden asentamista. - Kaikkea muuta ja edellä mainittua pidemälle ulottuvaa putkimoottorin käytöä pidetään märäystenvastaisena.
- Alfred Schellenberg GmbH ei vastaa märäystenvastaisesta käytösta johtuvista valillisista vahingoista, esinevauroista eikä henkilövahingoista.
CE-VAKUUTUS JA VAATIMUSTENMUKAISUSS
Putkimoottori (tuotenro 20506/20510/20810/20820/20840/20507/20511/20811) tayttta eurooppalaisten ja kansallisten direktivien mukaiset vaatimukset. Vaatimustemukaisuus on todistetu, vastaavat selvitykset ja asiakirjat ovat valmistajan hallussa.
Alä havita talousjätteen mukana! Putkimoottorit voidaan kierrattä ja toimittaa kierratyskesukseen tai sahköromun keräyspisteeseen.
TAKUUEHDOT
Takaamme, etta tuotteissamme ei ole materiaali- tai valmistusvirheitä. Takuu ei kata seuraavista syistä aiheutuneita vaurioita:
- käytösta johtuva normali kuluminen
- epaasianmukainen asennu, liittäminen, käytto tai käsittely
luonnonvoimat tai muut ulkoiset vaikutukset - kolmansien osapuolten suorittamat epaaasianmukaiset huolto- ja korjaustyot
- kolmansien osapuolten suorittamat tekniset muutokset
Takuutapauksessa joko korjaamme tuotteen tai vaihdamme sen samanarvoiseen SCHELLENBERG-tuotteeseen. Takuuaika ei pitene tuotteen vaihdon tai korjauksen seurauksena! Takuun hyödntämisen edellytyksena on ostotositteen esittäminen. Kun lahetät laitteen/DD, liita sihen ostotositteen kopio sekka kuvaus ilmenneestä viasta.
Takaamme putkimootorille seuraavan takuujan ostopävastä alkaen:
5 vuoden takuu, tuotenrot 20506/20510/20810/20820/20840/20507/20511/20811.
TEKNISET TIEDOT
| Tuotenro | 20506/20507 | 20510/20511 | 20810/20811 | 20820 | 20840 |
| Rullakaihdinjärvestelmä Mini | Mini Maxi Maxi | Maxi | |||
| Ø kahdeksansärmäinen aksemi | 40 mm | 40 mm | 60 mm | 60 mm | 60 mm |
| Väantömomentti | 6 Nm | 10 Nm | 10 Nm | 20 Nm | 40 Nm |
| Maks. pällekytkentäika | 4 minuuttia | 4 minuuttia | 4 minuuttia | 4 minuuttia | 4 minuuttia |
| Muovirullakaihtimen maks. ala | 4,0 m² | 6,0 m² | 4,2 m² | 8,5 m² | 15 m² |
| Vetovoima | 15 kg | 25 kg | 20 kg | 34 kg | 60 kg |
| Nimellisteho | 98 W | 121 W | 113 W | 161 W | 218 W |
| Päteasennon säätö Radio Radio Radio Radio Radio | |||||
| sis. seinäläakerin | 1 Comfort-setti | 1 Comfort-setti | 1 Comfort-setti | 1 Comfort-setti | 1 Comfort-setti |
| Takuuaika | 5 vuotta | 5 vuotta | 5 vuotta | 5 vuotta | 5 vuotta |
| Maks. asennuspituus | 550 mm | 550 mm | 550 mm | 550 mm | 550 mm |
KAAPELILIITÄNTA

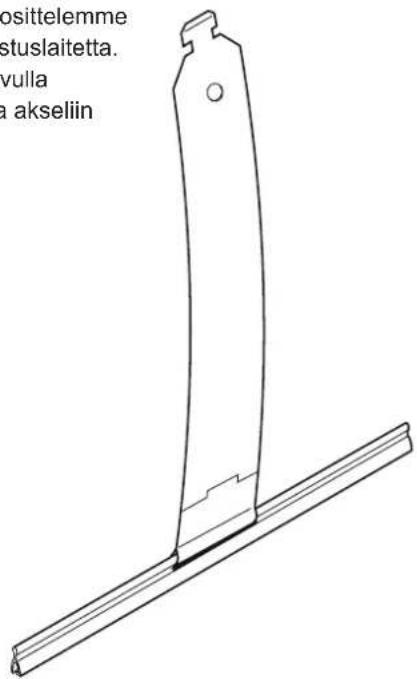

LISAVARUSTETUOTE: RULLAKAIHTIMEN RIPUSTUSLAITE
Kilven asentamiseksi akteliin suosittelemme Schellenberg-rullakaihtimen ripustuslaitetta. (Tuotenro 19200 / 19400). Sen avulla rullakaihdinkilpi voidaan ripustaa akteliin helposti ilman ruuveja.
19200
19400
LISAVARUSTETUOTE: RADIOKASILAHETIN
20015/20021 20016/20023
20019/20022 20020/20024
Etupuoli Etupuoli
Rullamoottorin ohjelmoini suoritetaan radiokasilahettimen (lisavaruste) avulla. Mahdolliset radiokasilahettimet: 1-kanavainen: 20015/20019/20021/20022 tai 5-kanavainen: 20016/20020/20023/20024.

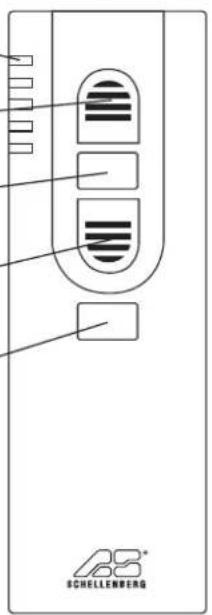

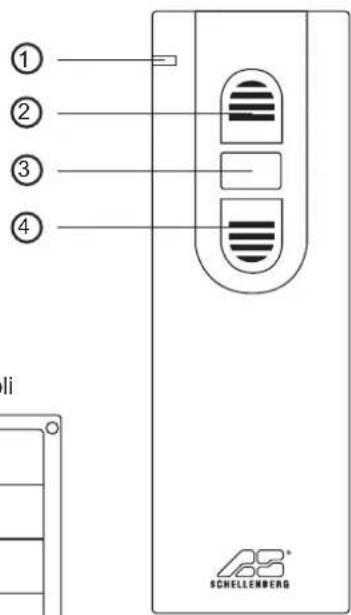

PAINIKKEIDEN SELITYKSET
5-kanavainen 1-kanavainen
① LED-näytö / kanava 1-5
Näytää ajankohtaisen kanavan.
Vilkkuu ohjelmoinnin aikana.
② Nostopainike Rullakaihdin nousee ylos.
Pysaytyspainike Pysayttaa putkimoottorin noston/laskun.
④ Laskupainike Rullakaihdin laskee alas.
⑤ Kanavan valintapainike Haluttu kanava valitaan vahvistamalla valinta painikkeella.

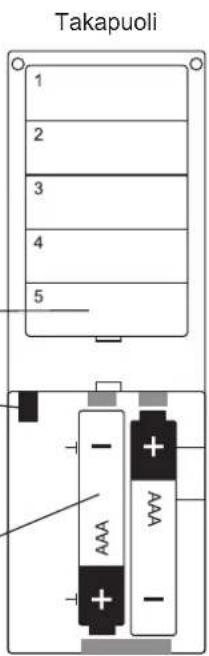

Kirjoituskentat
⑥ Ohjelmointipainike
Ohjelmatilan kytkeminen paallee ja pois. Painike sijaitsee parisitokotelossa radiokasilahettiment takapuolella.
Paristokotelo 2x (AAA)

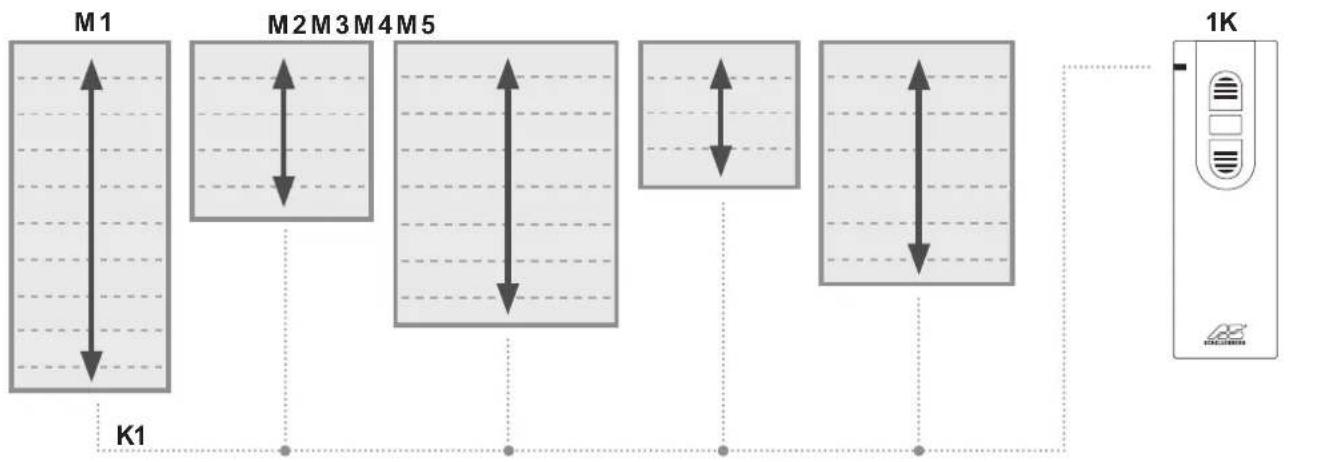

1-kanavainen
- kanavaa kohden voidaan samanaikaisesti ohjata jopa viittä putkimoottoria
- painettaessa nostopainiketta kaikki putkimooctorit ajavat samanaikaisesti ylos
- painettaessa laskupainiketta kaikki putkimooctorit ajavat samanaikaisesti alas
- rullakaih+dinten päteasennot voidaan asettaa yksilöllisesti
M = putkimoottori
K = kanava

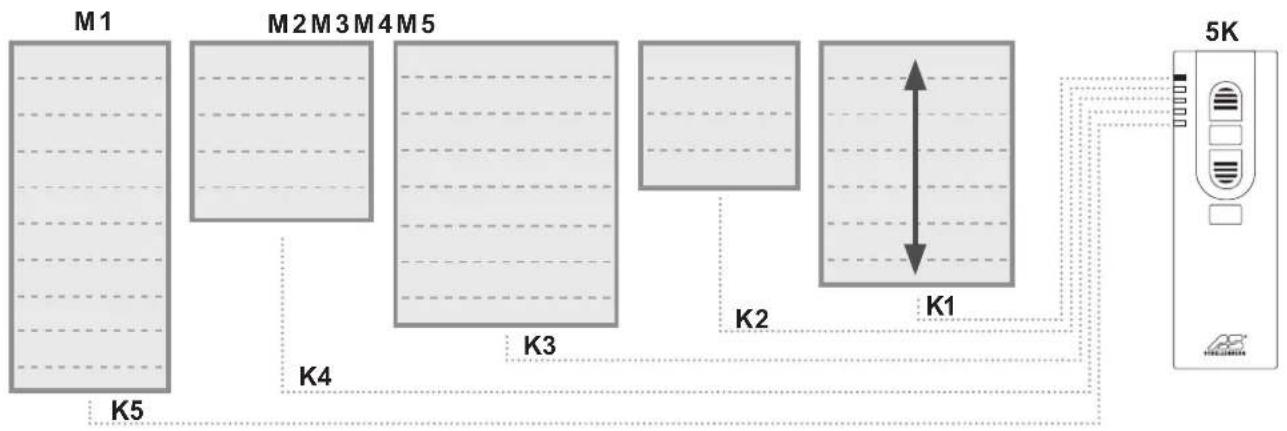

5-kanavainen
- kanavaa kohden voidaan samanaikaisesti ohjata jopa viittt putkimoottoria
- painettaessa kanavan valintapainiketta voidaan valita putkimoottori
- painettaessa nostopainiketta kyseinen putkimooottori ajaa ylos
- painettaessa laskupainikitta kyseinen putkimooortori ajaa alas
M = putkimoottori
K = kanava
LABELA E PERMBAJTJES
Aseta liiantä vapaastikytkettään johtoon.
Ainoastaan valtuutetut ammattilaiset saavat suorittaa sahkolaitteistojen asennustoita.
A1 Bejeni lidhjen nne njpercjelles gnek eshten tension.
Punimet nepajisje elektrike lejohenterealizohen vetemnga specialisteelektriciste autorizar.
Takuutapauksissa, tarvitessasi varaosia taiJosinulla on tuotteen asennukseen littyviaykysmyksiä, kännny asiakaspalvelumme puoleen. service@schellenberg.de
