NÁVOD K OBSLUZE 21210 Schellenberg

Bezpečnost a pokyny 53

Technické udaje 54

Příslušenství - zavěšeni rolety 55

Příslušenství - ručné dálkový ovladač 56

Vysshleni tlačitek 56

Potrebné náradi 184

Rozsah dodávky 184

A Montáz 185
B Priafzeni trubkového motoru 197
C Programovani trubkovych motoru pomoci dalkoveho ovladae 200
D Spusteni programovaciho rezimu 201
E Propojení dálkového ovladače s trubkovým motorem 201
F ProveiSmu otaceni trubkoveho motoru 203
G Zmena smeru otaceni trubkového motoru 204
H Nastaveni koncové polohy nahore 205
I Nastaveni koncové polohy dole 206
J Ukončeni programovacího režimu 207
K Testovaci pojezd 207
L Naprogramovani dal'sich trubkovych motoru 208

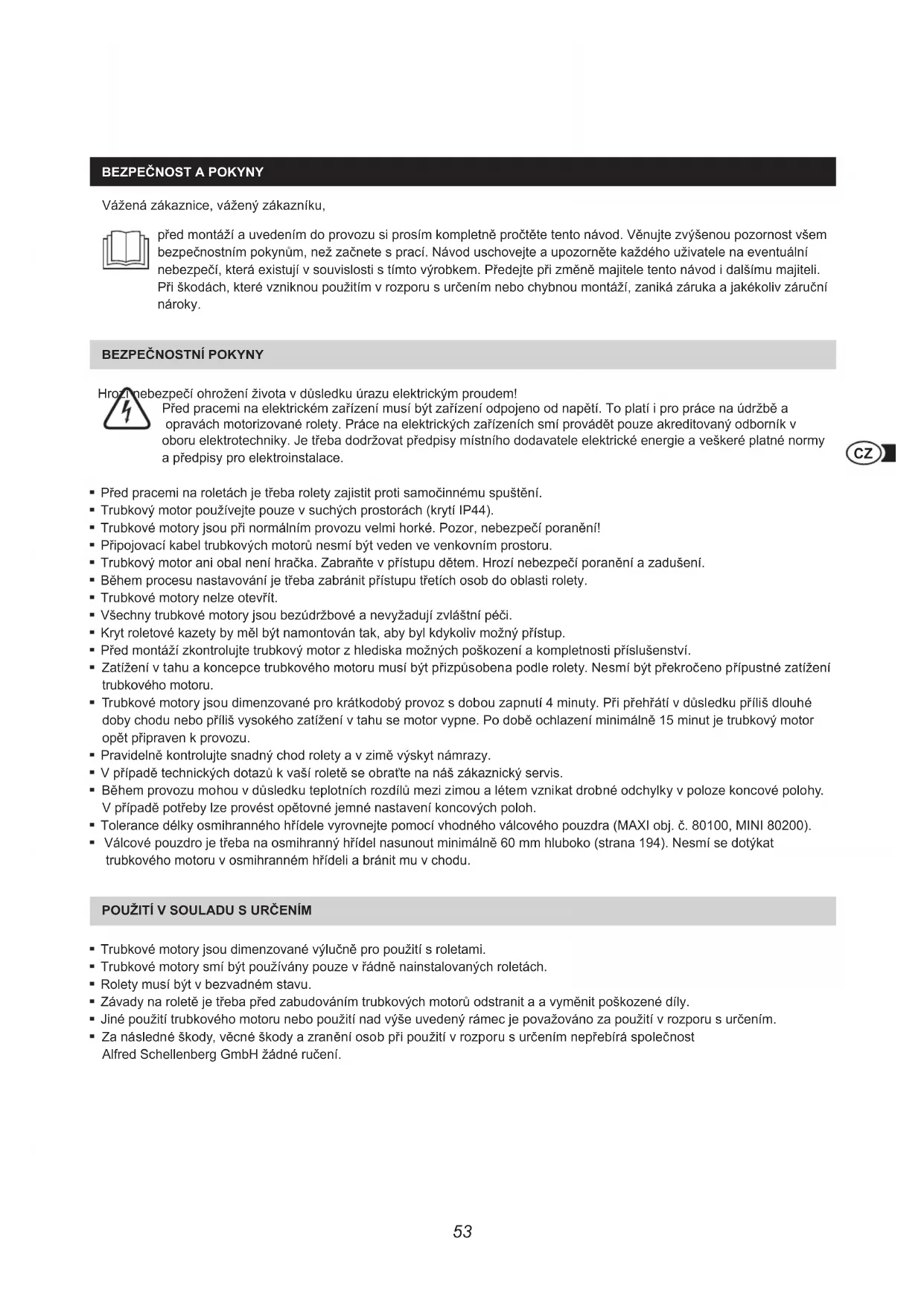

BEZPEÇNOST A POKNY

Vázenzá zákaznice, vázenzý zákazníku,

pred montázi a uvedenim do provozu si prosím completeness proctete tento námod. Věnujte zvyşenou pozornost všem bezpečnostím tokynüm, než začnete s praci. Námod uschovejte a upozorněte kaźdeho uzivatele na eventuálni nebezpećí, ktera existuju v souvislosti s tímtó vyrobkem. Přejejte pri změné majitele tento námod i dalímu majiteli. Pri škodách, které vzniknou použitím v Rozporu s určením nebo chybnou montázi, zaníka záruka a jakékoliv zárucné nároky.

BEZPECNOSTNI POKNY

Hrozi nebezpeci ohrozeni zivota v dusledku urazu elektrickym proudem!

Pred pracemi na elektrickem zaizeni musi byt zaizeni odpojeno od napeti. To plati i pro prace na udrzbe a opravach motorizované rolety. Prace na elektrickych zaizenich smi provadet pouze akreditovan y obornik v oboru elektrotechniky. Je treba dodržovat predpisy mistrniho dodavatele elektrické energie a veškeré platné normy a predpisy pro elektroinstalace.

• Pred pracemi na roletach je tbrea rolety zajistit proti samočinnému spustění.
• Trubkovy motor používejte pouze v suchych prostorach (krytí IP44).
• Trubkové motory jsou pri normalnim provozu velmi horké. Pozor, nebezpeć poraněni!
• Pripojovací kabel trabkovych motoru nesmi byt veden ve venkovnim prostoru.
• Trubkový motor ani obal neni hračka. Zabraťe v pristupu detem. Hroží nebezpečí poraněné i zauděné.
• Během procesu nastavováni je třeba zabránit pristupu třetich osob do oblasti rolety.
• Trubkové motory nelze otevřit.
  Vsechny trubkové motory jsou bezudrozbová nevyzadují zvlastní peči.
• Kryt roletove kazety by měl byt namontován tak, aby byl kdykoliv mozný pristup.
• Pred montází zkontrolujte trabkový motor z hlediska možných poškození a kompletnosti prísluěnsství.
  Zatieni v tahu a koncepce trubkoveho motoru musi byt prizpusobena podle rolety. Nesmi byt prekrocnopriustne zatieni trubkoveho motoru.
• Trubkové motory jsou dimenzované pro krátkodobý provoz s dobou zapnutí 4 minuty. Pri prehráti v dusledku prilis dlouhé doby chodu nebo prilis vysokeho zatízení v tahu se motor vypne. Po dobe ochlazení minimálne 15 minut je trubkový motor opět pripraven k provozu.
• Pravidelné kontrolujte snadný chod rolety a v zime vyskyt namrazy.
  V pripadé technickych dotazuk vaši roleté se obratte na nas zákaznicky servis.
• Bēhem provozu mohou v dusledku teplotnich rozdilū mezi zimou a létem vznikat drobné odchylky v poloze koncové polohy. V pripadé potreby lze provest opétovné jemné nastaveni koncovych poloh.
• Tolerance délyk osmihrannohe hřidele vyrovnejte pomoci vchodného valcového pouzdra (MAXI obj. Č. 80100, MINI 80200).
• Valcové pouzdro je tbre na osmihranny hridel nasunout minimálne 60 mm hluboko (strana 194). Nesmi se dotykata trubkového motoru v osmihranném hrideli a branit mu v chodu.

POUZITI V SOULADU S URÇENİM

• Trubkové motory jsou dimenzované vylucne pro pouziti s roletami.
• Trubkové motory smí být používány pouze v rădné nainstalovanych roletách.
• Rolety musi byt v bezvadném stavu.
  Zavady na rolette je tfeba pred zabudovanim trubkovych motoru odstranit a avmenit poškozené dily.
• Jiné pouziti trabkového motoru nebo pouziti nad vyse uvedeny ramec je považovano za pouziti v Rozporu s urcenim.
• Za následné skody, věcné skody a zraněni osob pri použítí v Rozporu s určením nepřebrá společnost Alfred Schellenberg GmbH Žádné ručeni.

Nevyhazujte do domovniho odpadu! Trubkové motory lze recyklovat a lze je odevzdat ve sběrně opadnich surovin nebo na sberné m dvoře pro elektrický domáci odpad.

ZARUÇNI PODMINKY

Ručíme za to, Že naše vyrobky nemajíŽádné vady materiálu a vyrobní vady. Ze záruky jsou vyloučeny škody, které byly zpúsobeny:

• podminénym běznám opotřebením v rámci provozu
  neodbornou montazf, pripojenim, obsluhou nebo manipulaci
• vyssí mocí nebo jinými vnějśími vlivy
  neodbornou udrzbou nebo opravou tretf osobou
• technickymi zmenami provedenymi treti osobou

V priadé zaručniho plněni de našeho uvaženi bud produkt opravíme, nebo provedeme vymenu za rovnocenný produkt spoěcnosti SCHELLENBERG. Zaručni lhúta se vyménou nebo opravou prístroje neprodužuje! Podminkou pro uplatné zaruky je prédloženi kupniho dokladu. Pri zaslání prístroje prilozte kopii kupniho dokladu a také popis vzníkle závady.

Poskytujeme na kvalitu našeho trabkového motoru následující záruku od data zakoupení:

5 let záruky, obj. Č. 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNICKÉ ÚDAJE
Obj. Č.	20506/20507	20510/20511	20810/20811	20820	20840
Roletový systém Mini Mini Maxi Maxi
Ø osmihranného hřidele	40 mm	40 mm	60 mm	60 mm	60 mm
Utahovaci moment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. doba zapnutí	4 minuty	4 minuty	4 minuty	4 minuty	4 minuty
max. plocha rolety z plastu	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Tažná síla	15 kg	25 kg	20 kg	34 kg	60 kg
Jmenovitý výkon	98 W	121 W	113 W	161 W	218 W
Nastaveni koncovych poloh	Funk	Funk	Funk	Funk	Funk
vč. nástěnného uložení	1 komfortné sada	1 komfortné sada	1 komfortné sada	1 komfortné sada	1 komfortné sada
Záručné doba	5 let	5 let	5 let	5 let	5 let
max. montážné délka	550 mm	550 mm	550 mm	550 mm	550 mm

KABELOVÉ PRIPOJENI

PRISLUSENSTVI: ZAVESENI ROLETY

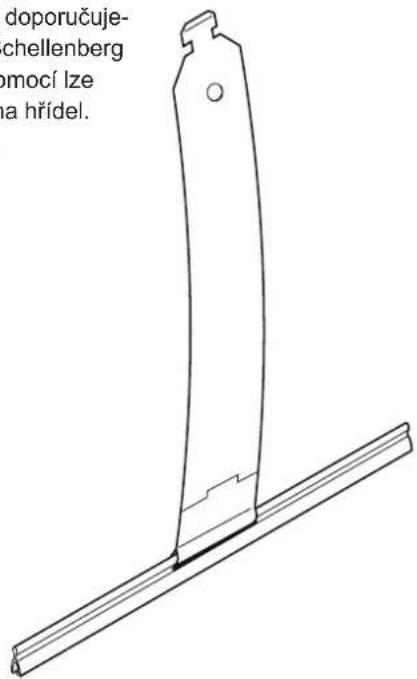

Pro namontovani lamel na hridel doporučujeme zavěseni rolety společnosti Schellenberg (obj. c. 19200 / 19400). S jeho pomoci lze lamely rolety bezpečné zavěsit na hridel. Üplné snadno a bez šroubovani.

19200

19400

PRAISUENSTVI: RUCNI DALKOVY OVLADA

20015/20021 20016/20023

20019/20022 20020/20024

Programováni trabkového motoru se provádi pomoci rucniho dalkóveho ovladace (príslušenstvi). Možné ručné dalkové ovladace: 1kanálový: 20015/20019/20021/20022 nebo 5kanálový: 20016/20020/20023/20024.

VYSVETLENI TLACITEK

Kanál 5 Kanál 1

Predni strana Predni strana

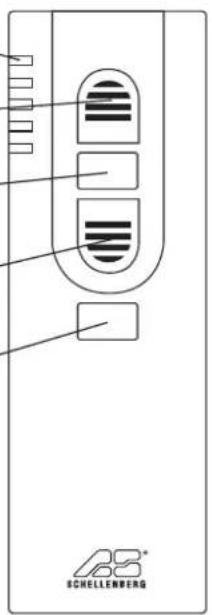

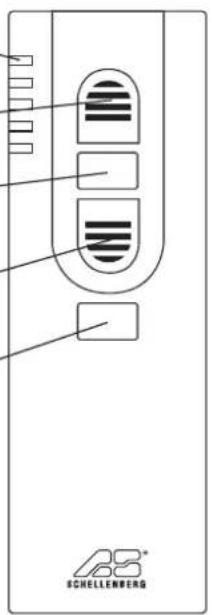

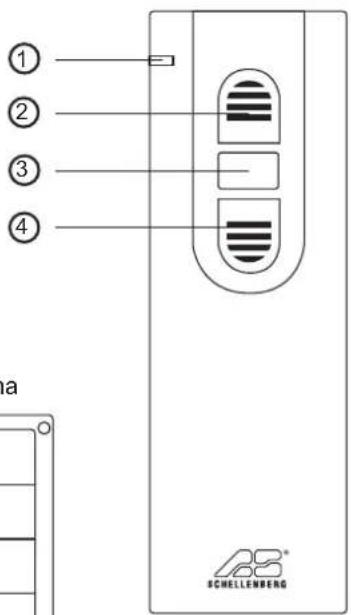

① LED indicator / kaná 1-5 Indikuje aktuánikanál. Bliká během señizovaciho programování.
② Tlačitko „nahoru“ Roleta vyjede nahoru.
③ Tlačitko Stop Zastavi pohyb trubkového motoru nahoru / dolù.
Tlacitko „dolu“ Roleta sjede dolu.
Tlacitko volby kanalu Stisknutim tlacitka dojde k volbe pozadovaného kanalu.

Pole pro popisky

Zapnuti a vypnuti programovaci ho rezimu. Tlačitko se nacházi v prihradce na baterie na zadní straně dǎlkového ovladače.

Přihrádka na baterie 2x (AAA)

Kanál 1

Kanál 5

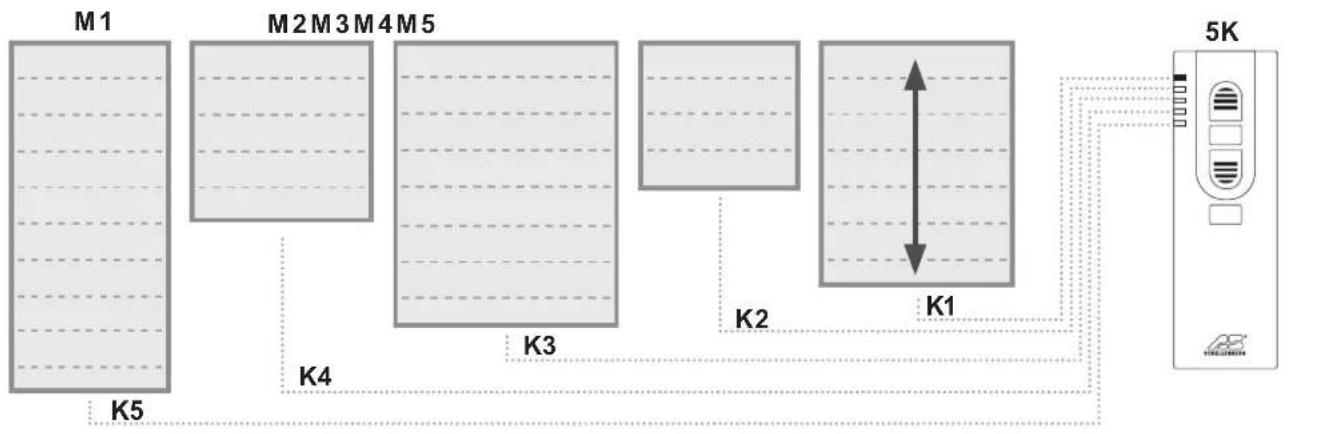

v závislosti na kanálu lze rfdit až 5 trubkovych motoru soucasně
- stisknutim tlačitka volby kanálu Ize prepinat mezi trabkovými motory
- stisknutím tlacítka Nahoru vyjede pfrsluśný trabkovy motor nahoru
- stisknutim tlačitka Dolu sjede príslušný trabkový motor dolu

M = trabkovy motor

K = kanál

OBSAH

Bezpečnost a pokyny 59

Technické udaje 60

Vysvetlivky k tlačidlám 62

Vázenzá zákazníčka, vázěny zákazník,

pred instalciou u vedenim produktu do prevadzky si pozorne precitajte tento navod. Dodrziavajte vsetky bezpecnostne poukynye este predtym, aka sa pustite do prace. Uschovajte si tieto poukynya kazdeho uizvatela upozornite na priadnere riziká, ktoré su spojené s pouzivanim toto produktu. V priade zmeny vlastnictva

odovzdajte námod novému vlastnikovi. Pri škodach spôsoběněch nesprávném použivaním alebo nesprávnou instaláciou zaníka záruka a akýkol'vek nárok na záručné plnémie.

BEZPECNOSTNE POKNY

Nebezpečenstvo smrī v dōsledku zasiahnutia elektrickým prudom!

Nelikvidujte s domovym odpadom! Rurkové motory su recyklovatelné a možu byt odovzdané na recyklačnom dvore alebo na zbernom miesto pre elektrický domový odpad.

GARANCNA PODMIENKA

Vyber požadovaného kanalu sa

uskutoční stlačením tlacidla.

Zadna strana

Aktivne polia

⑥ tlacidlo Programovanie

v závislosti od kanalu je mozné riadit' az pat' rurkovych motorov sučasne
- stlačením tlacidla Zdvihnutie pojdu vsetky rurkovi motory nahor v rovnakom ccase
- stlačením tlacidla Spustenie pojdu vsetky rurkové motory nadol v rovnakomČase
- koncové polohy sa daju na roletach nastavit individualse

M=rurkovy motor

K = kanai

5kanal

v závislosti od kanalu je mozné riadit' az pát rurkovych motorov sučasne
- stlačenim tlacidla Volba kanálu je možné prepínat medzi Jednotlivými rúkovými motormi
- stlačením tlačidla Zdvihnutie pojde prislušné rúkový motor nahor
- stlačením tlacidla Spustenie pôjde prislušné rúkový motor nadol

M=rurkovy motor

K = kanál
