| Typ výrobku | Automatický pohon garážových vrat |
| Model | Smart Drive M |
| Reference | 60922, 60917 |
| Provozní napětí | 220-240 V AC, 50/60 Hz |
| Jmenovitý výkon | 200 W |
| Příkon v pohotovostním režimu | 5 W |
| Maximální síla | 500 N |
| Rychlost pohybu | 0,15 m/s |
| Integrované osvětlení | LED, 12 V DC, doba svícení 3 min |
| Rádiová frekvence | 868,4 MHz |
| Vysílací výkon | max. 10 dBm (10 mW) |
| Okolní teplota | -20 °C až +40 °C |
| Maximální velikost vrat | 8 m² |
| Stupeň krytí | IP20 (suché místnosti) |
| Typ vysílače | Přenosný 2kanálový, ref. 60930 |
| Baterie vysílače | CR2032 (Lithiová, 3 V DC) |
| Hlavní funkce | Otevírání/zavírání vrat, detekce překážek, osvětlení, ovládání přes vysílač, kompatibilní s Smart Home System |
| Údržba a čištění | Žádná speciální údržba; pravidelně kontrolujte kabely, pružiny a upevnění |
| Bezpečnost | Vypnutí síly, možnost volitelné světelné závory (ref. 60030) |
| Dostupné náhradní díly | Vysílač, světelná závora, nouzové odblokování atd. |
| Záruka | 3 roky |
Často kladené otázky - Smart Drive M Schellenberg
Dotazy uživatelů ohledně Smart Drive M Schellenberg
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Chytrá domácnost ve formátu PDF zdarma! Najděte svůj návod Smart Drive M - Schellenberg a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Smart Drive M značky Schellenberg.
NÁVOD K OBSLUZE Smart Drive M Schellenberg
Bezpečnost a pokyny 54
Všeobecné bezpečnostní pokyny 54
Použití v souladu s určením 54
Kvalifikace pracovníka provádějícího montáž 54
Před montáží 55
Bezpečnostní pokyny před montáží 55
Bezpečnostní pokyny k uvedení do provozu 55
Bezpečnostní pokyny k provozu 56
Bezpečnostní pokyny k údržbě, opravám a čištění 56
Bezpečnostní pokyny k baterii 56
Záruční podmínky 57
EU prohlášení o shodě 57
Legenda k rozsahu dodávky 58
Technické údaje 58
Potřebné nářadí 173
Rozsah dodávky 173
A Montáž 174
A1 Montáž kolejnic 174
A2 Montáž na strop.... 176
A3 Montáž vrat 182
B Spárování ručního ovladače 187
B1 Ovládání vrat 187
B2 Samostatné ovládání osvětlení nebo druhá jednotka.... 189
C Nastavení koncových poloh 191
C1 Zastavení při nebezpečí během nastavování koncových poloh 193
D Volitelné příslušenství 193
D1 Připojení světelné závory 194
D2 Připojení nástěnného tlačítka / klíčového spínače 194
D3 Připojení doplňkového osvětlení garáže 195
D4 Připojení otevírání garážových vrat smartphonem 195
D5 Připojení kontakt integrovaných dveří 195
E Vymazání ručního ovladače 197
E1 Vymazání ručního ovladače 197
E2 Resetování ručního ovladače do továrního nastavení 198
E3 Odstranění ručního ovladače z pohonu 199

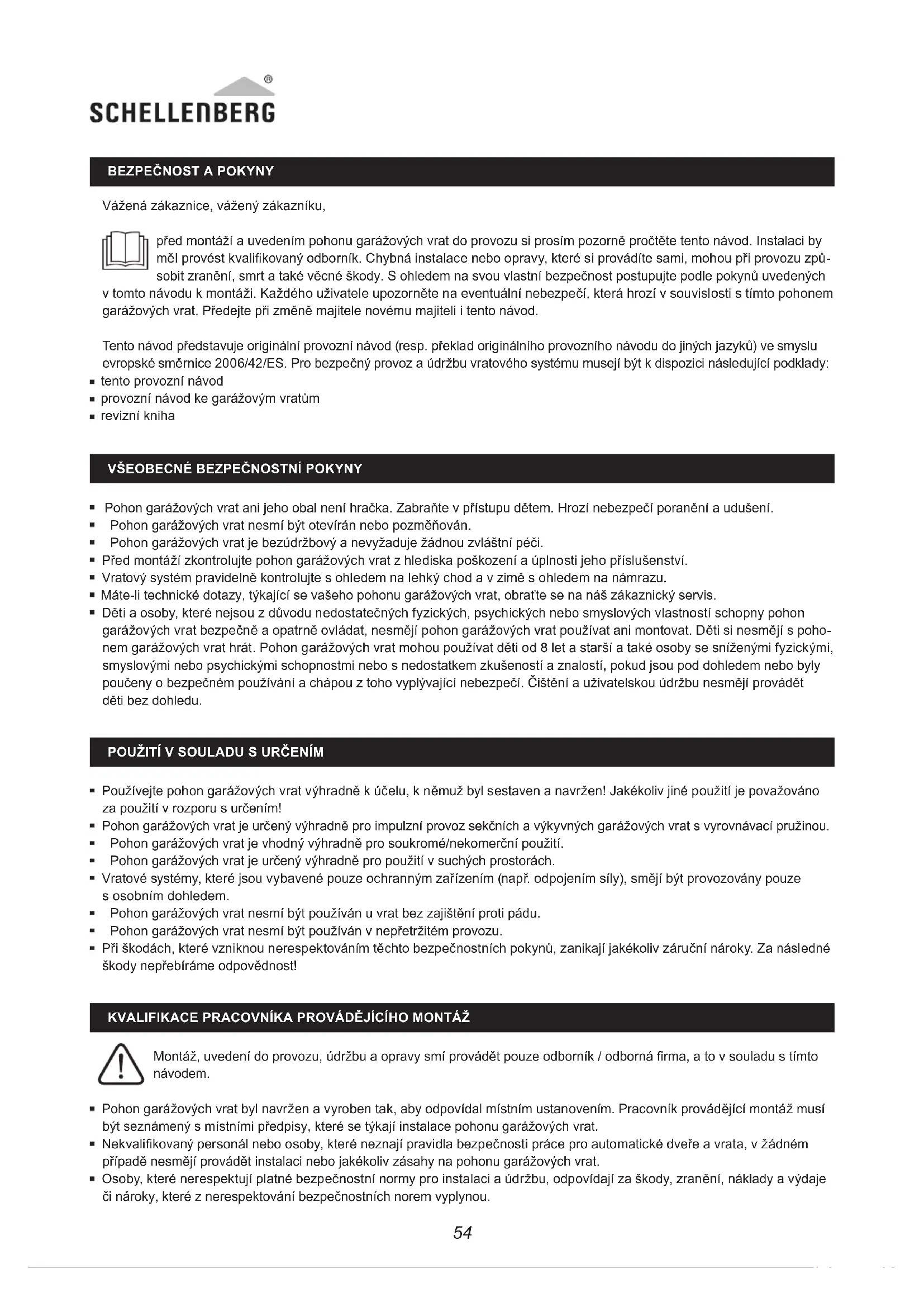

BEZPEČNOST A POKYNY
Vážená zákaznice, vážený zákazníku,
před montáží a uvedením pohonu garážových vrat do provozu si prosím pozorně pročtěte tento návod. Instalaci by měl provést kvalifikovaný odborník. Chybná instalace nebo opravy, které si provádíte sami, mohou při provozu způsobit zranění, smrt a také věcné škody. S ohledem na svou vlastní bezpečnost postupujte podle pokynů uvedených v tomto návodu k montáži. Každého uživatele upozorněte na eventuální nebezpečí, která hrozí v souvislosti s tímto pohonem garážových vrat. Předejte při změně majitele novému majiteli i tento návod.
Tento návod představuje originální provozní návod (resp. překlad originálního provozního návodu do jiných jazyků) ve smyslu evropské směrnice 2006/42/ES. Pro bezpečný provoz a údržbu vratového systému musejí být k dispozici následující podklady:
■ tento provozní návod
■ provozní návod ke garážovým vratům
■ revizní kniha
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
- Pohon garážových vrat ani jeho obal není hračka. Zabraňte v přístupu dětem. Hrozí nebezpečí poranění a udušení.
- Pohon garážových vrat nesmí být otevírán nebo pozměňován.
- Pohon garážových vrat je bezúdržbový a nevyžaduje žádnou zvláštní péči.
- Před montáží zkontrolujte pohon garážových vrat z hlediska poškození a úplnosti jeho příslušenství.
- Vratový systém pravidelně kontrolujte s ohledem na lehký chod a v zimě s ohledem na námrazu.
- Máte-li technické dotazy, týkající se vašeho pohonu garážových vrat, obrat'te se na náš zákaznický servis.
- Děti a osoby, které nejsou z důvodu nedostatečných fyzických, psychických nebo smyslových vlastností schopny pohon garážových vrat bezpečně a opatrně ovládat, nesmějí pohon garážových vrat používat ani montovat. Děti si nesmějí s pohonem garážových vrat hrát. Pohon garážových vrat mohou používat děti od 8 let a starší a také osoby se sníženými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání a chápou z toho vyplývající nebezpečí. Čištění a uživatelskou údržbu nesmějí provádět děti bez dohledu.
POUŽITÍ V SOULADU S URČENÍM
- Používejte pohon garážových vrat výhradně k účelu, k němuž byl sestaven a navržen! Jakékoliv jiné použití je považováno za použití v rozporu s určením!
- Pohon garážových vrat je určený výhradně pro impulzní provoz sekčních a výkyvných garážových vrat s vyrovnávací pružinou.
- Pohon garážových vrat je vhodný výhradně pro soukromé/nekomerční použití.
- Pohon garážových vrat je určený výhradně pro použití v suchých prostorách.
- Vratové systémy, které jsou vybavené pouze ochranným zařízením (např. odpojením síly), smějí být provozovány pouze s osobním dohledem.
- Pohon garážových vrat nesmí být používán u vrat bez zajištění proti pádu.
- Pohon garážových vrat nesmí být používán v nepřetržitém provozu.
- Při škodách, které vzniknou nerespektováním těchto bezpečnostních pokynů, zanikají jakékoliv záruční nároky. Za následné škody nepřebíráme odpovědnost!
KVALIFIKACE PRACOVNÍKA PROVÁDĚJÍCÍHO MONTÁŽ
Montáž, uvedení do provozu, údržbu a opravy smí provádět pouze odborník / odborná firma, a to v souladu s tímto návodem.
- Pohon garážových vrat byl navržen a vyroben tak, aby odpovídal místním ustanovením. Pracovník provádějící montáž musí být seznámený s místními předpisy, které se týkají instalace pohonu garážových vrat.
- Nekvalifikovaný personál nebo osoby, které neznají pravidla bezpečnosti práce pro automatické dveře a vrata, v žádném případě nesmějí provádět instalaci nebo jakékoliv zásahy na pohonu garážových vrat.
- Osoby, které nerespektují platné bezpečnostní normy pro instalaci a údržbu, odpovídají za škody, zranění, náklady a výdaje či nároky, které z nerespektování bezpečnostních norem vyplynou.
PŘED MONTÁŽÍ
■Pohon garážových vrat nesmí být používán u vrat s těžkým chodem.
■Zkontrolujte, zda lze vrata lehko otevřít a zavřít rukou.
- Zkontrolujte, zda jsou vyrovnávací pružiny správně nastavené – vrata nadzvedněte do výšky asi jednoho metru a pak je pust'te. Vrata se v této poloze nesmějí pohybovat ani dolů, ani nahoru.
- Dodatečné seřízení vyrovnávacích pružin na garážových vratech smí provádět pouze odborník.
- Strop garáže musí být vhodný pro montáž pohonu garážových vrat. Je třeba zkontrolovat, zda nebude nutné použít další upevňovací prvky.
BEZPEČNOSTNÍ POKYNY PŘED MONTÁŽÍ
- Během montážních prací je nutné dbát na dodržování všech platných předpisů bezpečnosti práce a také platných předpisů pro provoz elektrických zařízení. Přitom je nezbytně nutné dodržovat příslušné národní směrnice.
- Postupujte podle instrukcí a pokynů v tomto návodu k montáži. Pokud si nejste s instalací jistí, kontaktujte náš zákaznický servis (viz zadní strana).
- Možnému ohrožení ve smyslu normy DIN EN 13241-1 se vyhnete tím, že montáž provedete podle tohoto návodu.
- Elektrické zapojení smí provádět pouze kvalifikovaný elektrikář.
- Garážová vrata by měla být vyvážená. Nepohyblivá vrata nebo vrata s těžkým chodem je třeba opravit. V nevyváženém stavu podléhají garážová vrata, vratové pružiny, kabely, podložky, držáky a kolejnice extrémnímu napětí, což může vést k těžkým zraněním. Nepokoušejte se vrata uvolnit, posunout nebo usměrnit. Vyhledejte příslušného odborníka.
■ Pro garáže bez dalšího vchodu je zapotřebí nouzové odblokování otočné rukojeti (č. pol.: 60553) nebo zámek pro nouzové odblokování (č. pol.: 60511). Tato zařízení zamezují uvěznění osob v garáži v případě závady nebo výpadku proudu.
- Před instalací pohonu garážových vrat odstraňte stávající blokování a zámky podle návodu k montáži garážových vrat, tak aby neomezovaly používání pohonu garážových vrat.
- Nainstalujte všechny volitelné ovládací prvky (např. klíčový spínač (č. pol.: 25101, 25102) nebo nástěnné tlačítko (č. pol.: 60060)) do výšky alespoň 1,5 m a na dohled od garážových vrat, ale dostatečně daleko od pohyblivých dílů a mimo dosah dětí.
- Na dobře viditelné místo nebo do blízkosti spínače umístěte varování před přiskřípnutím.
Samolepku pro ruční odblokování umístěte do blízkosti pohonu garážových vrat.
- Před uvedením pohonu garážových vrat do provozu se ujistěte, že se v dráze pohybu vrat nevyskytují žádné překážky.
■ Pozorně si přečtěte instrukce.
- Při montáži dodržujte minimální vzdálenosti podle výkresů.
- Do hlavy pohonu garážových vrat nebo do kolejnicového systému nesmí proniknout prach z vrtání, nečistoty nebo třísky. Tyto části mějte během montáže pečlivě zakryté.
BEZPEČNOSTNÍ POKYNY K UVEDENÍ DO PROVOZU
- Zkontrolujte vaše připojení k elektrické síti. Hodnoty musejí odpovídat hodnotám uvedeným v tomto návodu k obsluze. Údaje se nacházejí na typovém štítku pohonu garážových vrat.
- Elektrické zapojení v garáži musí odpovídat místním předpisům.
- Zkontrolujte bezpečnostní funkce pohonu garážových vrat následovně:
Položte předmět vysoký cca 50 mm (např. kousek dřeva) pod hlavní uzavírací hranu garážových vrat. Nechte vrata sjet dolů. Jakmile vrata dorazí k překážce, musí se pohon garážových vrat přepnout na zpětný chod a předmět uvolnit.
- Pro doplňkové zabezpečení použijte volitelnou světelnou závoru (č. pol.: 60030) a automatický bezpečnostní zpětný chod pravidelně kontrolujte.
- Po referenčním chodu je třeba bezpečnostní zařízení (rozpoznávání překážky s odpojením síly, světelnou závoru) přezkoušet.
- Uvedení finálního produktu, resp. kombinace do provozu je ze strany společnosti Alfred Schellenberg GmbH zakázané do té doby, než bude možné prokázat shodu finálního produktu, resp. kombinace pohonu garážových vrat a garážových vrat na základě platných norem a specifikací, resp. směrnic. V případě pochybností by za tímto účelem měla být přizvána odborná montážní firma (viz přiložené prohlášení o shodě).
BEZPEČNOSTNÍ POKYNY K PROVOZU
- Bezpečnostní systém rozpoznávání překážek, který nefunguje bezchybně, může způsobit věcné škody, těžká zranění nebo dokonce smrt.
- Ujistěte se, že jsou garážová vrata plně otevřená a že se nacházejí v klidovém stavu, než do garáže vjedete nebo vejdete.
- Ujistěte se, že se garážová vrata po opuštění garáže úplně zavřela.
- Při použití nouzového odblokování vezměte na vědomí, že se otevřená garážová vrata mohou kvůli slabým nebo prasklým pružinám náhle zřítit.
- Nedovolte dětem, aby si hrály s pohonem garážových vrat nebo ručními ovladači. Ruční ovladače uchovávejte mimo dosah dětí.
- Pohybující se vrata sledujte. Osoby se nesmějí zdržovat v nebezpečné oblasti garážových vrat, dokud se vrata úplně neotevřou nebo úplně nezavřou.
- Pokud je pohon garážových vrat vybavený pouze jedním bezpečnostním zařízením, provozujte ho pouze s osobním dohledem.
- Nikdy nezůstávejte stát pod otevřenými vraty.
■ Během pohybu vrat nikdy nesahejte do vodicí kolejnice.
■ K připojovacím svorkám pohonu garážových vrat nikdy nepřipojujte síťové napětí (230 V / 50 Hz). - Budete-li ruční ovladač přechovávat v kapse kalhot nebo v kabelce, může dojít k nežádoucí aktivaci a nežádoucím pohybům vrat.
BEZPEČNOSTNÍ POKYNY K ÚDRŽBĚ, OPRAVÁM A ČIŠTĚNÍ
Během čištění, údržby a při výměně dílů musí být pohon garážových vrat odpojený od sítě.
- Zařízení pravidelně kontrolujte. Kontrolovat je třeba zejména kabely, pružiny a držáky, a to z hlediska opotřebení, poškození nebo nevyváženosti. Pohon garážových vrat nepoužívejte, pokud je nutná oprava nebo změna jeho nastavení.
- Děti nesmějí bez dozoru provádět čištění nebo údržbu pohonu garážových vrat.
- Případně nutná přizpůsobení smí provádět pouze odborník.
- Funkčnost nouzového odblokování kontrolujte jednou za měsíc.
- V případě závady je třeba neodkladně požádat odborníka o kontrolu či opravu.
- V případě závady na elektrickém vedení je třeba požádat elektrikáře o jeho výměnu.
BEZPEČNOSTNÍ POKYNY K BATERII
- Věnujte pozornost označení pólů „plus“ (+) a „minus“ (−) a zajistěte, aby byly baterie do nabíječky, resp. do produktu vloženy správně.
- Používejte pouze baterie, které jsou pro příslušný produkt vhodné.
- Vybité baterie odevzdejte k recyklaci v souladu s místními předpisy o recyklaci. Pól „plus“ (+) přelepte lepicí páskou.
POZOR! Baterie uchovávejte mimo dosah dětí a domácích zvířat. Spolknutí baterie může mít život ohrožující následky. V případě nutnosti vyhledejte lékaře. A to i při podezření na spolknutí.
- V žádném případě nenabíjejte baterie, které nejsou k nabíjení určeny.
- Baterie nesmějí být deformovány, poškozovány, rozebírány, otevírány nebo zkratovány.
- Baterie nesmějí být vystavovány teplu ani ohni nebo působení jakékoliv tekutiny.
- Pokud baterie netěsní, dbejte na to, aby nedošlo kontaktu její kapaliny s kůží nebo s očima. Místa zasažená kapalinou z baterie vypláchněte velkým množstvím vody a vyhledejte lékařem.
ZÁRUČNÍ PODMÍNKY
Zaručujeme, že naše výrobky nevykazují vady materiálu ani zpracování. Záruka se nevztahuje na škody způsobené:
■ normálním opotřebením, vzniklým při používání
■ neodbornou montáží, zapojením, obsluhou nebo manipulací
■ vyšší mocí nebo ostatními vnějšími vlivy
■ neodbornou údržbou a opravou třetími osobami
■ technickými změnami, provedenými třetími osobami
V případě reklamace rozhodneme o tom, zda výrobek opravíme, nebo vyměníme za rovnocenný produkt značky SCHELLENBERG. Záruční doba se neprodlužuje o dobu potřebnou k výměně nebo opravě zařízení! Předpokladem pro uznání nároku na záruku je předložení dokladu o zakoupení. Pokud nám zařízení zasíláte, přiložte prosím kopii dokladu a popis vyskytnuvší se závady.
Záruční doba pro vámi zakoupený produkt firmy Schellenberg trvá 3 roky a začíná plynout dnem jeho zakoupení. Tato záruka výrobce nemění zákonné nároky ze záruky, které Vám přísluší jako uživateli vůči prodejci podle platného zákona včetně zvláštních ochranných opatření pro spotřebitele. Záruka ani nevylučuje, ani neomezuje zákonné ručení.
EU PROHLÁŠENÍ O SHODĚ
Pohon garážových vrat (60922, 60917) splňuje platné požadavky evropských a národních směrnic. Shoda byla doložena. Úplný text EU prohlášení o shodě je k dispozici na následující internetové adrese: http://www.schellenberg.de (položka nabídky „Servis“ v sekci Ke stažení).
Navíc je aktuální EU prohlášení o shodě přiložené k pohonu garážových vrat.
Nevyhazujte do domovního odpadu! Pohon garážových vrat je recyklovatelný a lze ho odevzdat ve sběrném dvoře nebo do kontejneru pro elektroodpad.
Směrnice 2006/42/ES o strojních zařízeních Směrnice 2014/53/EU (RED) o rádiových zařízeních Směrnice 2011/65/EU o omezení používání některých nebezpečných látek (RoHS) Směrnice o elektromagnetické kompatibilitě 2014/30/ES
LEGENDA K ROZSAHU DODÁVKY
A Kolejnice vč. řetězu
B Spojovací kolejnice
C Středové kolejnice
D Koncové kolejnice
E Nástěnný držák
F Pohon garážových vrat
G Adaptér pohonu
H Třmen
I Matice se šestihrannou hlavou M6
J Čep s límcem „dlouhý“ s pružinou
K Držák kolejnic
L Úhelník pro uchycení na strop
M Matice se šestihrannou hlavou M6
N Kování pro upevnění vrat
O Rameno vrat (spojovací tyč)
P Čep s límcem „krátký“ s pružinou
Q Lanko ručního odblokování vrat
R Horní koncový doraz (Limit Block)
S Samovrtné šrouby
T Ruční ovladač
Upevňovací materiál pro vrata a stěnu není součástí dodávky.
TECHNICKÉ ÚDAJE
Smart DRIVE M
| Č. pol. 60922, 60917 | |
| Provozní napětí 220–240 V AC, 50/60 Hz | |
| Jmenovitý výkon 200 W | |
| Příkon v pohotovostním režimu | 5 W |
| Maximální síla | 500 N |
| Rychlost | 0,15 m/s |
| Osvětlení | LED 12 V DC |
| Doba osvětlení | 3 min. |
| Rádiová frekvence | 868,4 MHz |
| Vysílací výkon | max. 10 dBm / 10 mW |
| Teplota prostředí | -20 °C až +40 °C |
| Max. velikost vrat | 8 m^2 |
| Stupeň krytí | IP 20 Pouze pro suché vnitřní prostory. |
| Třída ochrany | |
Ruční ovladač
| Č. pol. 60930 | |
| Model/druh | Rádiový ruční vysílač 868 2kanálový |
| Rádiová frekvence | 868,4 MHz |
| Vysílací výkon | max. 10 dBm / 10 mW |
| Napájení | 3 V DC |
| Typ baterie | CR2032 (lithiová baterie) |
| Stupeň krytí | IP 20 Pouze pro suché vnitřní prostory. |
| Teplota prostředí | -10 až +55 °C |
OBSAH
Všeobecné bezpečnostné pokyny 60
Bezpečnostné pokyny pre montáž 61
Bezpečnostné pokyny pre údržbu, opravu a čistenie 62
Bezpečnostné pokyny pre batériu.... 62
A2 Montáž stropu 176
A3 Montáž brány 182
B1 Ovládanie brány 187
B2 Samostatné ovládanie svetla ali dodatni pogon 189
Vážená zákazníčka, vážený zákazník,
■ tento návod na obsluhu
■ návod na obsluhu garážovej brány
■ inšpekčná kniha
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY
■ Pokyny si starostlivo prečítajte.
Upevňovací materiál pre bránu a stenu nie je obsiahnutý v rozsahu dodávky.
TECHNICKÉ ÚDAJE
CZ Posuňte garážová vrata do nejvyšší možně polohy. Pozor, pokud není dráha koleček garážových vrat zabezpečená, mohou vrata spadnout!
CZ Obě tlačitka současně stiskněte na dobu 2 sekund.
SK Obe tlačidlá držte stlačené naraz 2 sekundy.
CZ Stiskněte tlačitko „Set“ a podržte je stisknuté. Během toho zasuňte zástrčku pohonu garážových vrat do zásuvky.
SK Stlačte tlačidlo „Set“ (Nastavit) a držte ho stlačené. Počas toho zastrčte konektor pohonu garážovej brány do zásuvky.
