Smart Drive M - Умный дом Schellenberg - Бесплатное руководство пользователя

Тип продукта	Автоматика для гаражных ворот
Модель	Smart Drive M
Артикулы	60922, 60917
Рабочее напряжение	220-240 В перем. тока, 50/60 Гц
Номинальная мощность	200 Вт
Мощность в режиме ожидания	5 Вт
Максимальное усилие	500 Н
Скорость перемещения	0,15 м/с
Встроенное освещение	Светодиодное, 12 В пост. тока, продолжительность 3 мин
Радиочастота	868,4 МГц
Мощность передачи	макс. 10 дБм (10 мВт)
Температура окружающей среды	от -20 °C до +40 °C
Макс. размер ворот	8 м²
Степень защиты	IP20 (сухие помещения)
Тип пульта	Портативный 2-канальный, арт. 60930
Батарея пульта	CR2032 (литиевая, 3 В пост. тока)
Основные функции	Открывание/закрывание ворот, обнаружение препятствий, освещение, управление с пульта, совместимость с системой Smart Home
Обслуживание и очистка	Специальное обслуживание не требуется; регулярно проверяйте кабели, пружины и крепления
Безопасность	Отключение усилия, возможность установки опционального светового барьера (арт. 60030)
Доступные запасные части	Пульт, световой барьер, аварийная разблокировка и др.
Гарантия	3 года

Часто задаваемые вопросы - Smart Drive M Schellenberg

Как установить автоматику Smart Drive M?

Установка должна выполняться квалифицированным персоналом. Следуйте инструкциям: монтаж на рельс, потолок или ворота, затем программирование пульта и регулировка концевых выключателей. Перед установкой убедитесь, что ворота сбалансированы.

Как запрограммировать портативный пульт?

Для управления воротами нажмите одновременно две кнопки пульта в течение 2 секунд. Для отдельного управления освещением или вторым двигателем обратитесь к разделу B инструкции.

Как отрегулировать концевые выключатели?

Переместите ворота в желаемое верхнее положение, затем отрегулируйте верхний концевой выключатель. Повторите для нижнего положения. Во время регулировки следите за аварийным остановом (раздел C инструкции).

Что делать, если ворота не открываются?

Проверьте электропитание, балансировку ворот и целостность пружин. Протестируйте аварийную разблокировку. Если проблема не устранена, обратитесь к квалифицированному установщику.

Совместим ли Smart Drive M с системами Smart Home?

Да, его можно подключить к системе умного дома через разъем (раздел D6). Перед использованием установите дополнительное устройство безопасности (световой барьер) и убедитесь, что в зоне перемещения никого нет.

Какое максимальное усилие автоматики?

Максимальное усилие составляет 500 Н. Оно регулируется посредством обнаружения препятствий. Регулярно проверяйте систему безопасности, помещая препятствие высотой 50 мм под ворота.

Как выполнить аварийную разблокировку?

Используйте трос ручной разблокировки (арт. 60553 или 60511), потянув за него. Внимание: ворота могут упасть, если пружины ослаблены. Проверяйте разблокировку каждый месяц.

Как чистить автоматику?

Перед чисткой отключите устройство от сети. Используйте сухую ткань. Не используйте агрессивные средства. Дети не должны чистить устройство без присмотра.

Какую батарею использовать для пульта?

Пульт использует батарею CR2032 (литиевая, 3 В пост. тока). Соблюдайте полярность. Не заряжайте батарею. Храните батареи в недоступном для детей месте.

Как сбросить пульт до заводских настроек?

Обратитесь к разделу E2 инструкции: определенная комбинация клавиш позволяет сбросить пульт. Точная процедура описана в руководстве.

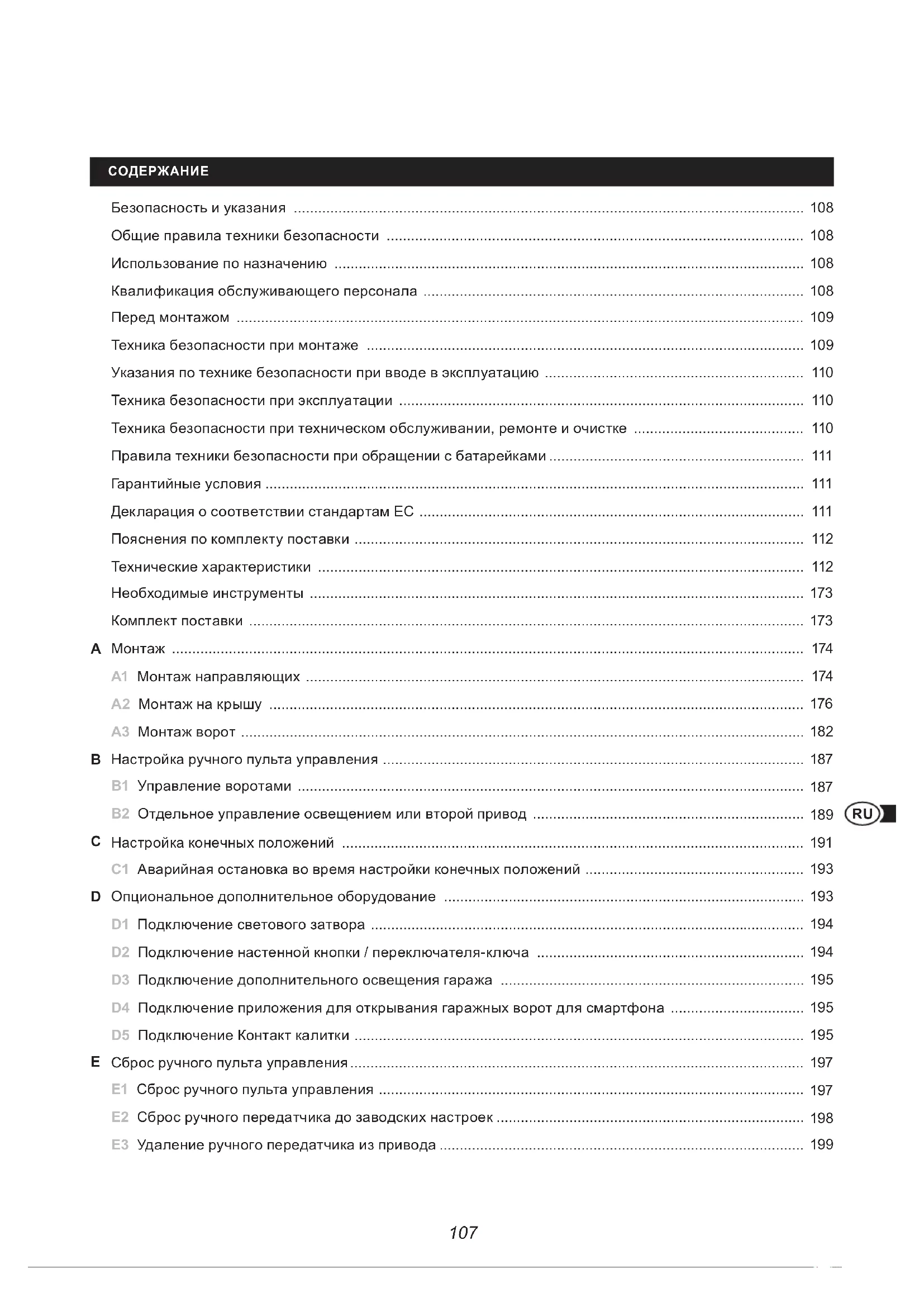

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Smart Drive M Schellenberg

Безопасност и инструкции 90

Квалификация на монтажника 90

Преди монтажа 91

Указания за безопасност при монтажа 91

A1 Монтаж с водачи 174

B1 Управление на врати 187

КВАЛИФИКАЦИЯ НА МОНТАЖНИКА

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ПРИ ПУСКАНЕТО В ЕКСПЛОАТАЦИЯ

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ ПРИ ПОДДРЪЖКА, РЕМОНТ И ПОЧИСТВАНЕ

ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ НА ЕС

Дистанционно управление

Безопасность и указания 108

Общие правила техники безопасности 108

Использование по назначению 108

Квалификация обслуживающего персонала 108

Перед монтажом 109

Техника безопасности при монтаже 109

Указания по технике безопасности при вводе в эксплуатацию 110

Техника безопасности при эксплуатации 110

Техника безопасности при техническом обслуживании, ремонте и очистке 110

Правила техники безопасности при обращении с батарейками 111

Гарантийные условия 111

Декларация о соответствии стандартам ЕС 111

Пояснения по комплекту поставки 112

Технические характеристики 112

Необходимые инструменты 173

Комплект поставки 173

A Монтаж 174

A1 Монтаж направляющих 174

A2 Монтаж на крышу 176

A3 Монтаж ворот 182

В Настройка ручного пульта управления 187

B1 Управление воротами 187

B2 Отдельное управление освещением или второй привод 189

С Настройка конечных положений 191

C1 Аварийная остановка во время настройки конечных положений 193

D Опциональное дополнительное оборудование 193

D1 Подключение светового затвора 194

D2 Подключение настенной кнопки / переключателя-ключа 194

D3 Подключение дополнительного освещения гаража 195

D4 Подключение приложения для открывания гаражных ворот для смартфона 195

D5 Подключение Контакт калитки 195

E Сброс ручного пульта управления.... 197

E1 Сброс ручного пульта управления 197

E2 Сброс ручного передатчика до заводских настроек 198

E3 Удаление ручного передатчика из привода 199

БЕЗОПАСНОСТЬ И УКАЗАНИЯ

Уважаемые клиенты!

Перед монтажом и эксплуатацией привода гаражных ворот внимательно прочитайте указания. Монтаж должен производить квалифицированный специалист. Неправильный монтаж или самостоятельно произведенный ремонт во время последующей эксплуатации может привести к травмам, смерти, а также к материальному ущербу.

Из соображений вашей собственной безопасности следуйте всем указаний и сохраните данное руководство по эксплуатации. Предупредите всех пользователей об опасностях, которые могут возникнуть в связи с использованием данного привода гаражных ворот. При смене владельца вместе с изделием передайте новому владельцу данную инструкцию.

С точки зрения Директивы ЕС 2006/42/EG данное руководство по эксплуатации является оригинальным руководством по эксплуатации (или переводом оригинального руководства по эксплуатации для иноязычных руководств). Для безопасной эксплуатации и технического обслуживания ворот необходимо иметь следующую документацию:

■ настоящая инструкция
■ руководство по эксплуатации гаражных ворот
■ журнал испытаний

ОБЩИЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Привод гаражных ворот и его упаковка не являются игрушками. Не допускайте к ним детей. Опасность травмирования и удушья
• Не допускается открывать или вносить изменения в привод гаражных ворот.
• Привод гаражных ворот не нуждается в техобслуживании и не требует какого-либо специального ухода.
• Перед монтажом проверьте привод гаражных ворот на возможные повреждения и на комплектность дополнительного оборудования.
• Регулярно проверяйте ворота на беспрепятственное перемещение, а зимой на обледенение.
• При наличии технических вопросов по вашему приводу гаражных ворот обращайтесь в нашу сервисную службу.
• Детям и лицам, которые не могут безопасно и предусмотрительно управлять приводом гаражных ворот из-за отсутствия физических, психических или чувствительных возможностей, не разрешается использовать или устанавливать привод гаражных ворот. Детям не разрешается играть с приводом гаражных ворот. Привод гаражных ворот может использоваться детьми в возрасте 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или психическими возможностями или отсутствием опыта и знаний, если они находятся под контролем или им были предоставлены инструкции безопасного использования и они осознают возникающие в результате использования опасности. Очистка и процедуры по уходу не должны проводиться детьми без контроля.

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

• Используйте привод гаражных ворот только с той целью, с которой они были спроектированы и изготовлены! Применение устройства в любых других целях считается использованием не по назначению!
• Привод гаражных ворот предназначен только для эксплуатации в импульсном режиме секционных и среднеподвесных ворот с пружинной компенсацией.
• Привод гаражных ворот предназначен исключительно для частного / не промышленного или коммерческого использования.
• Привод гаражных ворот предназначен исключительно для использования в сухих помещениях.
• Ворота, не оснащенные устройствами безопасности (например, устройство отключения электропитания), допускается использовать только когда они находятся в зоне видимости.
• Не допускается эксплуатировать привод гаражных ворот с воротами, не оснащенными защитными ограждениями.
• Не допускается использование привода гаражных ворот в режиме непрерывной эксплуатации.
• При возникновении неисправностей вследствие несоблюдения данных указаний по безопасности гарантия аннулируется. За ущерб, возникший в связи с этим, мы ответственности не несем!

КВАЛИФИКАЦИЯ ОБСЛУЖИВАЮЩЕГО ПЕРСОНАЛА

Монтаж, ввод в эксплуатацию и техобслуживание должны проводиться только квалифицированным специалистом / сотрудником квалифицированной фирмы и в соответствии с настоящим руководством.

• Привод гаражных ворот был спроектирован и изготовлен в соответствии с местными нормами и предписаниями. Лицо, производящее монтаж, должно быть ознакомлено с местными предписаниями, касающимися установки привода гаражных ворот.
• Ни в коем случае не допускается выполнение монтажных работ и вмешательство в конструкцию привода гаражных ворот неквалифицированным персоналом или лицами, не знакомыми с нормами производственной безопасности при эксплуатации автоматических дверей и ворот.
• Лица, не соблюдающие действующие нормы безопасности по монтажу и техобслуживанию, ответственны за ущерб, травмирование, издержки, финансовые затраты и претензии, возникающие в связи с несоблюдением норм безопасности.

ПЕРЕД МОНТАЖОМ

■Привод гаражных ворот не предназначен для эксплуатации ворот с затрудненным ходом.

- Необходимо убедиться, что ворота легко открываются и закрываются вручную.

- Также необходимо проверить, что компенсаторные пружины правильно отрегулированы, для этого нужно приподнять ворота на высоту примерно один метр и отпустить. В этом положении ворота не должны двигаться ни вверх, ни вниз.

- Регулировку компенсаторных пружин гаражных ворот может проводить только квалифицированный специалист.

- Крыша гаража должна подходить для установки привода гаражных ворот. Необходимо проверить, не требуется ли установить дополнительные крепежные детали.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

- Во время проведения монтажных работ следует соблюдать действующие предписания по безопасности

при эксплуатации, а также действующие предписания по эксплуатации электрооборудования. Кроме того, необходимо обязательно соблюдать применимые национальные директивы.

- Следуйте инструкциям и указаниям, приведенным в руководстве по монтажу. Если при проведении монтажных работ у вас возникли какие-либо вопросы, обратитесь в нашу сервисную службу (см. на обратной стороне).

- При соблюдении данного руководства во время монтажа вы избежите опасностей с точки зрения стандарта DIN EN 13241-1.

- Подключение электропроводов допускается только квалифицированным электриком.

- Гаражные ворота должны быть отбалансированы. Ворота, ход которых затруднен или невозможен, следует отремонтировать. Если ворота не отбалансированы, то ворота, пружины ворот, кабели, шайбы, крепления и направляющие находятся под чрезмерным напряжением, что может привести к нанесению тяжелых травм. Не пытайтесь разблокировать, сдвигать или выправлять ворота. Наймите для этого подходящего специалиста.

- Для гаражей, не оснащенных запасным выходом, требуется аварийная разблокировка поворотной ручки (арт. №: 60553) или замок с аварийной разблокировкой (арт. №: 60511). В случае возникновения неисправности или отключения напряжения эти приспособления позволят избежать возможного запирания в гараже.

- Перед монтажом привода гаражных ворот необходимо убрать установленные блокировочные приспособления и замки согласно руководству по монтажу гаражных ворот, чтобы ничего не препятствовало использованию привода гаражных ворот.

- Установить все опциональные устройства управления (например, переключатель-ключ (арт. №: 25101, 25102) или настенная кнопка (арт. №: 60060)) на высоте не менее 1,5 м и в на расстоянии видимости от гаражных ворот, но в удалении от подвижных деталей и вне досягаемости для детей.

- Закрепите предупредительные указания об опасности защемления на хорошо видимом месте или рядом с переключателем.

- Наклейте наклейки про ручную разблокировку рядом с приводом гаражных ворот.

- Перед вводом вашего привода гаражных ворот в эксплуатацию убедитесь, что на траектории движения ворот отсутствуют какие-либо препятствия.

■ Внимательно прочтите указания.

- При монтаже соблюдайте минимальные расстояния, указанные в чертежах.

- Буровая пыль, грязь или стружка не должны попасть в головку привода гаражных ворот или на систему направляющих. На время проведения монтажных работ тщательно укройте эти детали.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ ВВОДЕ В ЭКСПЛУАТАЦИЮ

- Проверить подключение к электросети. Значения должны соответствовать указанным в настоящем руководстве по эксплуатации. Также эти данные указаны на заводской табличке привода гаражных ворот.

- Силовой разъем в гараже должен соответствовать местным нормативам и стандартам.

- Проверить исправность функций безопасности привода гаражных ворот следующим образом: положить под нижнюю закрывающую кромку гаражных ворот предмет высотой около 50 мм (например, деревянный брусок). Запустите опускание ворот. Когда ворота натолкнутся на препятствие, привод должен начать движение в обратном направлении и освободить предмет.

- Чтобы дополнительно себя обезопасить воспользуйтесь световым затвором, который поставляется как опциональное дополнительное оборудование (арт. №: 60030) и регулярно проверяйте, исправно ли срабатывает обратный ход при столкновении с препятствием.

- После калибровочного запуска устройство безопасности (распознавание препятствия с отключением напряжения, световой затвор) необходимо снова проверить.

- Фирма Alfred Schellenberg GmbH не допускает ввод конечного продукта или его комбинации с другим оборудованием в эксплуатацию до тех пор, пока не будет установлено соответствие конечного продукта или комбинации привода гаражных ворот и гаражных ворот применимым к ним нормам, спецификациям или директивам. В случае, если вы не уверены в своей компетентности, воспользуйтесь услугами фирмы, специализирующейся на монтаже (см. прилагаемую декларацию соответствия).

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ

- Неправильное функционирование системы устройств безопасности может привести к материальному ущербу, тяжелым травмам или даже к смерти.

- Перед тем, как въехать или войти в гараж, необходимо убедиться, что гаражные ворота открываются полностью и находятся в положении покоя.

■ После того, как вы покинете гараж, следует удостовериться, что ворота полностью закрыты.

- При использовании аварийной разблокировки следует учитывать, что открытые гаражные ворота могут в любой момент упасть из-за ослабленных или сломанных пружин.

- Не разрешать детям играть с приводом гаражных ворот, в том числе с ручным пультом управления. Ручной пуль управления следует хранить в недосягаемом для детей месте.

- Следите за воротами во время их движения. Пока ворота полностью не откроются или не закроются, не допускается нахождение лиц в опасной зоне гаражных ворот.

- Если привод гаражных ворот оснащен не более, чем одним устройством безопасности, допускается его использование только в зоне видимости.

- Запрещается стоять под открытыми воротами.

- Запрещается подносить руки к направляющей во время движения ворот.

- Запрещается подключать к клеммам привода гаражных ворот сетевое напряжение (230 В / 50 Гц).

- Если ручной пульт управления находится в кармане одежды, возможно непроизвольное нажатие на его кнопки, а значит, и непроизвольное открывание или закрывание ворот.

ТЕХНИКА БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ, РЕМОНТЕ И ОЧИСТКЕ

Во время работ по очистке, техобслуживанию и замене деталей привод гаражных ворот необходимо отключить от электросети.

• Следует регулярно проверять установку. Особенно следует обращать внимание на наличие признаков износа, повреждений или несбалансированности кабелей, пружин и креплений. Не допускается эксплуатировать привод гаражных ворот, если им требуется ремонт или изменение настроек.
• Запрещено допускать детей к работам по очистке или ремонту привода гаражных ворот без присмотра взрослых.
• Если потребуется регулировка, производить ее допускается только квалифицированному специалисту.
• Необходимо ежемесячно проверять работоспособность аварийной разблокировки.
• В случае обнаружения неисправности требуется незамедлительно обратиться к квалифицированному специалисту за диагностикой/ремонтом.
• В случае неисправности проводки для подключения к электросети следует обратиться к квалифицированному электрику.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С БАТАРЕЙКАМИ

• Следите за маркировкой плюсового (+) и минусового полюсов (-) и убедитесь, что батарейки правильно вставлены в зарядное устройство или изделие.
• Используйте для изделия только подходящие для него батарейки.
• Использованные батарейки следует сдавать на переработку согласно местным правилам утилизации отходов. Наклейте липкую ленту на плюсовой (+) полюс.

ВНИМАНИЕ! Храните батарейки вдали от детей и домашних животных. При проглатывании батарейки могут возникнуть опасные для жизни последствия. В экстренном случае немедленно обращайтесь к врачу. В том числе при подозрении на проглатывание.

• Строго запрещается заряжать батарейки, не предназначенные для этого.
• Батарейки запрещается деформировать, повреждать, разбирать, вскрывать или замыкать накоротко.
• Не подвергайте батарейки воздействию жары, огня или любых видов влаги.
• При негерметичности батарейки следите за тем, чтобы жидкость из нее не попадала на кожу или в глаза. При контакте с жидкостью из батарейки обильно промойте место контакта большим количеством воды и обратитесь к врачу.

ГАРАНТИЙНЫЕ УСЛОВИЯ

Мы гарантируем, что в нашей продукции отсутствуют дефекты материалов и производственный брак. Гарантия не распространяется на ущерб, возникший в связи:

• со стандартным, обусловленным эксплуатацией, износом
• с ненадлежащим образом выполненным монтажом или ненадлежащим обращением
• с обстоятельствами непреодолимой силы или прочими внешними воздействиями
• с ненадлежащим техобслуживанием или ремонтом, произведенным третьим лицом
• с техническими изменениями, предпринятыми третьим лицом

При возникновении гарантийного случая мы по нашему усмотрению произведем ремонт или замену на равноценный продукт SCHELLENBERG. В случае произведенного ремонта или замены продукта гарантийный срок не продляется! При обращении за гарантийным обслуживанием предъявление товарного чека обязательно. При отправке устройства необходимо приложить копию товарного чека и описание проблемы, с которой вы обращаетесь за гарантийным обслуживанием.

Гарантийный срок на приобретенный вами продукт фирмы Schellenberg составляет 3 года и начинается со дня приобретения продукта. Настоящая гарантия производителя не касается притязаний, вытекающих из предоставления правовой гарантии, на которые вы, как потребители, по отношению к продавцу имеете право в соответствии с применимым законодательством, включая специальные положения о защите прав потребителей. Гарантия не исключает и не ограничивает правовую гарантию.

ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ СТАНДАРТАМ ЕС

Привод гаражных ворот (60922, 60917) соответствует действующим требованиям европейских и национальных директив. Соответствие было доказано. Полный текст декларации о соответствии стандартам ЕС можно просмотреть по следующему адресу: http://www.schellenberg.de (пункт меню «Услуги» в Центре загрузки). К данному приводу гаражных ворот дополнительно прилагается действительная Декларация о соответствии стандартам ЕС.

Не утилизировать вместе с бытовым мусором! Привод гаражных ворот подлежит вторичной переработке быть сдан в пункт приема вторсырья или в пункт приема электрических бытовых отходов.

Директива ЕС по машинному оборудованию 2006/42/ЕС

Директива по радиооборудованию RED 2014/53/EU

Директива, ограничивающая содержание вредных веществ (2011/65/EC)

Директива по ЭМС 2014/30/EU

ПОЯСНЕНИЯ ПО КОМПЛЕКТУ ПОСТАВКИ

А Направляющая, вкл. цепь
В Соединительные направляющие
С Центральные направляющие
D Замыкающая направляющая
E Настенное крепление
F Привод гаражных ворот
G Адаптер привода
Н Ручка
I Шестигранная гайка М6
J Палец с буртиком «длинный» с пружинным штекером
К Крепление для направляющей
L Крепежный уголок для монтажа на потолке
М Винт с шестигранной головкой М6
N Крепежная накладка для ворот
О Рычаг для ворот (соединительная штанга)
Р Палец с буртиком «короткий» с пружинным штеке ром
Q Трос устройства ручной разблокировки ворот
R Верхний концевой упор (Limit Block)
S Саморезы
Т Ручной пульт управления

Крепежные детали для ворот и настенного монтажа не входят в комплект поставки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Smart DRIVE M

Арт. No 60922, 60917
Рабочее напряжение 220 В - 240 В перем. тока 50/60 Гц
Номинальная мощность 200 Вт
Мощность в режиме ожидания 5 Вт
Макс. сила 500 Н
Скорость 0,15 м/с
Освещение Светодиодн. 12 В пост. тока
Длительность свечения 3 мин.
Радиочастота 868,4 МГц
Мощность передатчика макс. 10 дБм / 10 мВт
Температура окружающей среды	от -20°C до +40°C
Макс. размер ворот	8 м^2
Степень защиты	IP 20. Только для сухих внутренних помещений.
Класс защиты

Ручной пульт управления

Арт. No 60930
Модель/тип	Ручной радиопередатчик 868 2-канальный
Радиочастота 868,4 МГц
Мощность передатчика макс. 10 дБм / 10 мВт
Электропитание	3 В пост. тока
Тип батареек	CR2032 (литиевая батарея)
Степень защиты	IP 20. Только для сухих внутренних помещений.
Температура окружающей среды	от -10° до +55° C

3MICT

БЕЗБЕДНОСТ И УПУТСТВА

Поштовани купци,

КВАЛИФИКАЦИЈА ИНСТАЛАТЕРА

СИГУРНОСНА УПУТСТВА ЗА МОНТАЖУ

СИГУРНОСНА УПУТСТВА ЗА ПУШТАЊЕ У РАД

СИГУРНОСНА УПУТСТВА ЗА РАД

СИГУРНОСНА УПУТСТВА ЗА БАТЕРИЈУ

ЛЕГЕНДА ЗА ОПСЕГ ИСПОРУКЕ

А шина са ланцем

В спојне шине

С средње шине

D завршна шина

Е зидни држач

RU Поднять ворота в наивысшее конечное положение. Осторожно, если траектория движения роликов не оснащена устройствами безопасности, ворота могут упасть!

RU Нажмите обе кнопки одновременно и удерживайте ок. 2 секунд.

RU Нажмите кнопку «Set» и удерживайте ее. Пока кнопка нажата, вставьте штекер привода гаражных ворот в штепсельную розетку.
