Produkttyp	Garageportautomatik
Modell	Smart Drive M
Referenser	60922, 60917
Driftspänning	220-240 V AC, 50/60 Hz
Nominell effekt	200 W
Standbyeffekt	5 W
Maximal kraft	500 N
Rörelsehastighet	0,15 m/s
Inbyggd belysning	LED, 12 V DC, varaktighet 3 min
Radiofrekvens	868,4 MHz
Sändningseffekt	max. 10 dBm (10 mW)
Omgivningstemperatur	-20 °C till +40 °C
Max portstorlek	8 m²
Skyddsklass	IP20 (torra utrymmen)
Sändartyp	Bärbar 2-kanaler, ref. 60930
Sändarens batteri	CR2032 (Litium, 3 V DC)
Huvudfunktioner	Öppning/stängning av port, hinderdetektering, belysning, styrning via sändare, kompatibel med Smart Home System
Underhåll och rengöring	Inget särskilt underhåll; kontrollera regelbundet kablar, fjädrar och fästen
Säkerhet	Kraftavstängning, möjlighet till optisk barriär (tillval) (ref. 60030)
Reservdelar tillgängliga	Sändare, ljusbarriär, nödöppnare, etc.
Garanti	3 år

Vanliga frågor - Smart Drive M Schellenberg

Hur installerar jag Smart Drive M automatik?

Installationen måste utföras av kvalificerad personal. Följ stegen i manualen: montering på skena, tak eller port, sedan programmering av sändaren och justering av ändlägen. Se till att porten är balanserad före installation.

Hur programmerar jag den bärbara sändaren?

För portstyrning, tryck på båda knapparna på sändaren samtidigt i 2 sekunder. För separat belysningsstyrning eller en andra motor, se avsnitt B i manualen.

Hur justerar jag ändlägena?

Flytta porten till önskad övre position, aktivera sedan det övre ändläget. Upprepa för nedre position. Var uppmärksam på nödstopp under justeringen (avsnitt C i manualen).

Vad gör jag om porten inte öppnas?

Kontrollera strömförsörjningen, portens balansering och att fjädrarna inte är trasiga. Testa nödöppning. Om problemet kvarstår, kontakta en kvalificerad installatör.

Är Smart Drive M kompatibel med Smart Home-system?

Ja, den kan anslutas till ett Smart Home System via en kontakt (avsnitt D6). Innan användning, installera en andra säkerhetsanordning (ljusbarriär) och se till att ingen befinner sig i rörelsezonen.

Vilken är den maximala kraften för automatiken?

Den maximala kraften är 500 N. Den är justerbar via hinderdetektering. Kontrollera säkerhetssystemet regelbundet genom att placera ett 50 mm hinder under porten.

Hur utför jag en nödöppning?

Använd den manuella nödöppningskabeln (ref. 60553 eller 60511) genom att dra i den. Varning: porten kan falla om fjädrarna är svaga. Testa nödöppningen varje månad.

Hur rengör jag automatiken?

Före rengöring, koppla bort enheten från nätet. Använd en torr trasa. Använd inte aggressiva produkter. Barn ska inte rengöra enheten utan uppsikt.

Vilket batteri använder sändaren?

Sändaren använder ett CR2032-batteri (Litium, 3 V DC). Respektera polariteten. Ladda inte batteriet. Håll batterier utom räckhåll för barn.

Hur återställer jag sändaren till fabriksinställningarna?

Se avsnitt E2 i manualen: en specifik knappkombination återställer sändaren. Exakt procedur beskrivs i manualen.

BRUKSANVISNING Smart Drive M Schellenberg

Säkerhet och anvisningar 138

Allmänna säkerhetsanvisningar 138

Avsedd användning 138

Installatörskvalifikationer 138

Före montering 139

Säkerhetsanvisningar för montering 139

Säkerhetsanvisningar för driftsättning 139

Säkerhetsanvisningar för användning 139

Säkerhetsanvisningar för underhåll, reparation och rengöring 140

Säkerhetsanvisningar gällande batteri 140

Garantivillkor 141

EU-överensstämmelseintyg 141

Förklaring till leveransomfattningen 142

Tekniska data 142

Nödvändiga verktyg 173

Leveransomfattning 173

A Montering 174

A1 Skenmontering 174

A2 Takmontering 176

A3 Portmontering 182

B Lära in handsändaren 187

B1 Portstyrning 187

B2 Separat belysningsstyrning eller en andra drivning 189

C Ändlägesinställning 191

C1 Nödstopp vid ändlägesinställning 193

D Extratillbehör 193

D1 Anslutning Ijusbom 194

D2 Anslutning väggknapp/nyckelbrytare 194

D3 Anslutning garageextrabelysning 195

D4 Anslutning smartphone garageportöppnare 195

D5 Anslutning kontakt för gångdörr 195

E Radera handsändaren 197

E1 Radera handsändaren 197

E2 Återställa handsändaren till fabriksinställning 198

E3 Radera handsändaren från drivningen 199

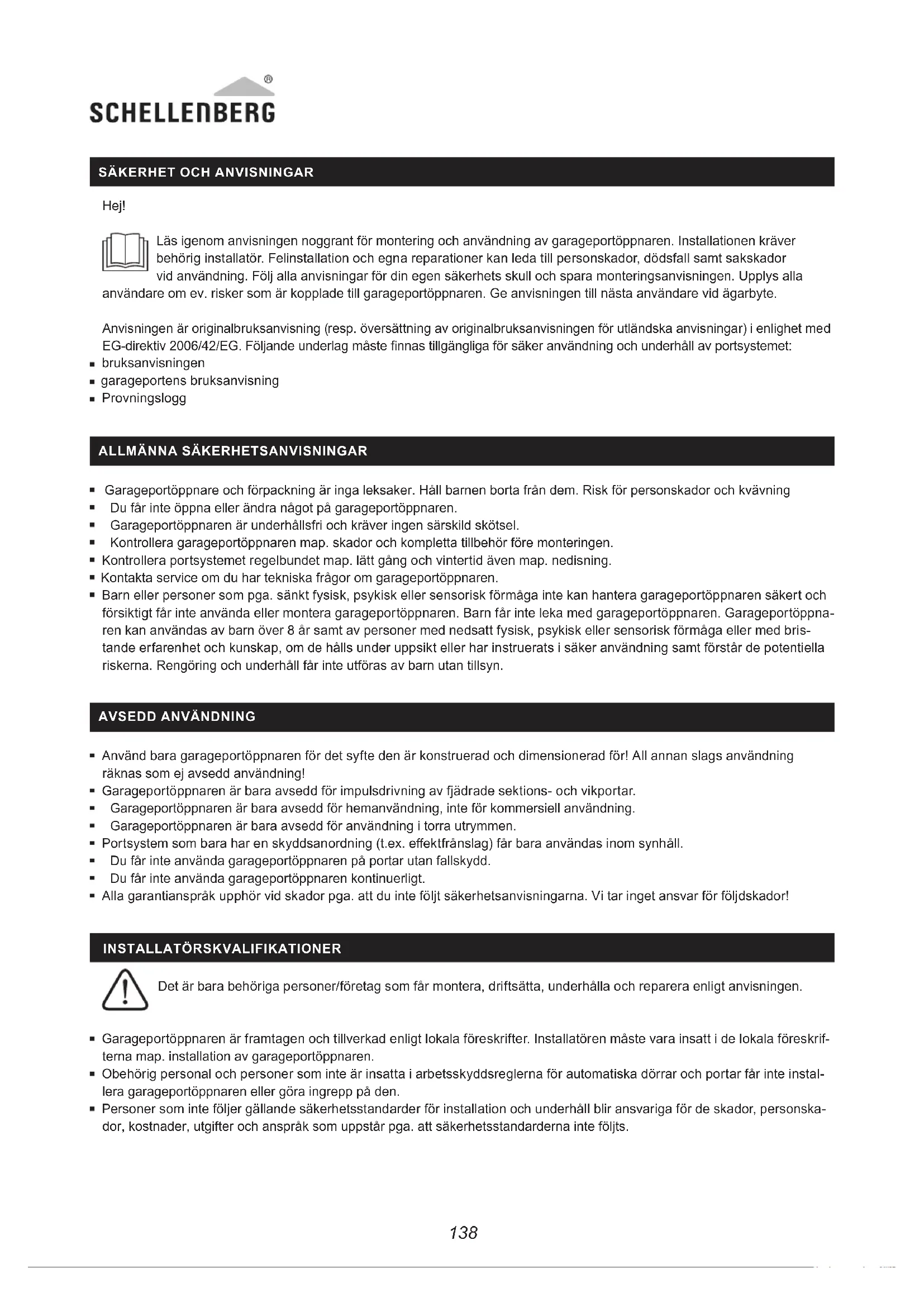

SÄKERHET OCH ANVISNINGAR

Hej!

Läs igenom anvisningen noggrant för montering och användning av garageportöppnaren. Installationen kräver behörig installatör. Felinstallation och egna reparationer kan leda till personskador, dödsfall samt sakskador vid användning. Följ alla anvisningar för din egen säkerhets skull och spara monteringsanvisningen. Upplys alla re om ev. risker som är kopplade till garageportöppnaren. Ge anvisningen till nästa användare vid ägarbyte.

Anvisningen är originalbruksanvisning (resp. översättning av originalbruksanvisningen för utländska anvisningar) i enlighet med EG-direktiv 2006/42/EG. Följande underlag måste finnas tillgängliga för säker användning och underhåll av portsystemet:

■ bruksanvisningen
■ garageportens bruksanvisning
■ Provningslogg

ALLMÄNNA SÄKERHETSANVISNINGAR

• Garageportöppnare och förpackning är inga leksaker. Håll barnen borta från dem. Risk för personskador och kvävning
  Du får inte öppna eller ändra något på garageportöppnaren.
• Garageportöppnaren är underhållsfri och kräver ingen särskild skötsel.
• Kontrollera garageportöppnaren map. skador och kompletta tillbehör före monteringen.
• Kontrollera portsystemet regelbundet map. lätt gång och vintertid även map. nedisning.
• Kontakta service om du har tekniska frågor om garageportöppnaren.
• Barn eller personer som pga. sänkt fysisk, psykisk eller sensorisk förmåga inte kan hantera garageportöppnaren säkert och försiktigt får inte använda eller montera garageportöppnaren. Barn får inte leka med garageportöppnaren. Garageportöppnaren kan användas av barn över 8 år samt av personer med nedsatt fysisk, psykisk eller sensorisk förmåga eller med bristande erfarenhet och kunskap, om de hålls under uppsikt eller har instruerats i säker användning samt förstår de potentiella riskerna. Rengöring och underhåll får inte utföras av barn utan tillsyn.

AVSEDD ANVÄNDNING

• Använd bara garageportöppnaren för det syfte den är konstruerad och dimensionerad för! All annan slags användning räknas som ej avsedd användning!
• Garageportöppnaren är bara avsedd för impulsdrivning av fjädrade sektions- och vikportar.
• Garageportöppnaren är bara avsedd för hemanvändning, inte för kommersiell användning.
• Garageportöppnaren är bara avsedd för användning i torra utrymmen.
• Portsystem som bara har en skyddsanordning (t.ex. effektfrånslag) får bara användas inom synhåll.
• Du får inte använda garageportöppnaren på portar utan fallskydd.
• Du får inte använda garageportöppnaren kontinuerligt.
• Alla garantianspråk upphör vid skador pga. att du inte följt säkerhetsanvisningarna. Vi tar inget ansvar för följdskador!

INSTALLATÖRSKVALIFIKATIONER

Det är bara behöriga personer/företag som får montera, driftsätta, underhålla och reparera enligt anvisningen.

• Garageportöppnaren är framtagen och tillverkad enligt lokala föreskrifter. Installatören måste vara insatt i de lokala föreskrifterna map. installation av garageportöppnaren.
• Obehörig personal och personer som inte är insatta i arbetsskyddsreglerna för automatiska dörrar och portar får inte installera garageportöppnaren eller göra ingrepp på den.
• Personer som inte följer gällande säkerhetsstandarder för installation och underhåll blir ansvariga för de skador, personskador, kostnader, utgifter och anspråk som uppstår pga. att säkerhetsstandarderna inte följts.

FÖRE MONTERING

- Garageportöppnaren är inte dimensionerad för tröggående portar.

- Kontrollera om porten går att öppna och stänga lätt för hand.

- Kontrollera om fjädringen är rätt inställd genom att öppna porten ca 1 m och sedan släppa den. Porten får varken åka ned eller upp i det läget.

- Det är bara behörig person som får efterjustera fjädringen på garageporten.

- Garagetaket måste vara lämpligt för montering av garageportöppnaren. Kontrollera om det krävs extra fästdetaljer.

SÄKERHETSANVISNINGAR FÖR MONTERING

- Följ alla gällande arbetsskyddsföreskrifter samt alla gällande föreskrifter för användning av elanordningar vid monteringen. Du måste också följa nödvändiga, nationella föreskrifter.

- Följ monteringsanvisningens anvisningar. Är du osäker på något vid installationen, kontakta service (se baksidan).

- Du undviker ev. risker enligt DIN EN 13241-1 genom att montera enligt anvisningen.

■ Elinstationer kräver behörig elektriker.

- Garageporten måste vara balanserad. Reparera orörliga och tröggående portar. I garageportar som är obalanserade är portfjädrar, kablar, brickor, fästen och skenor extremt spända och kan leda till allvarliga personskador. Försök inte att lossa, förskjuta eller rikta porten. Anlita behörig installatör.

- Garage utan extra ingång kräver nödupplåsning av vredet (art.nr: 60553) eller nödupplåsningslås (art.nr: 60511). Anordningarna förhindrar ev. utelåsning från garaget vid defekt eller spänningsbortfall.

- Ta bort befintliga förreglingar och lås enligt garageportens monteringsanvisning före montering av garageportöppnaren så att garageportöppnarens användning inte påverkas.

- Installera alla kontrolltillval (t.ex. nyckelbrytare (art.nr: 25101, 25102) eller väggknapp (art.nr: 60060)) minst 1,5 m upp och inom synhåll från garageporten men borta från rörliga delar och utom räckhåll för barn.

- Sätt upp varningar för klämrisk på väl synligt ställe eller vid brytaren.

- Sätt dekalen för manuell upplåsning vid garageportöppnaren.

- Se till så att det inte finns några hinder för portrörelsen före driftsättningen.

■ Läs anvisningarna noggrant.

- Håll ritningens minimiavständ vid monteringen.

- Borrdamm, smuts och spån får inte komma in i garageportöppnarens hölje eller skensystem. Täck delarna noggrant vid monteringen.

SÄKERHETSANVISNINGAR FÖR DRIFTSÄTTNING

- Kontrollera elanslutningen. Värdena måste matcha värdena i bruksanvisningen. Du hittar även uppgifterna på garageportöppnarens typskylt.

- Garagets elanslutning måste matcha de lokala föreskrifterna.

- Kontrollera garageportöppnarens säkerhetsfunktioner såhär: Lägg ett ca 50 mm högt föremål (t.ex. en träbit) under garageportens huvudstängningskant. Kör ned porten. När porten går emot hindret ska garageportöppnaren backa och frigöra föremålet.

- Det finns en ljusbom (art.nr: 60030) för extrasäkerhet som tillval. Kontrollera regelbundet den automatiska säkerhetsåtergången.

- Kontrollera säkerhetsanordningen (hinderavkänning med effektfrånslag, ljusbom) efter inlärningen.

- Driftsättningen av slutprodukten resp. kombinationen godkänns inte av Alfred Schellenberg GmbH förrän slutprodukten resp. kombinationen av garageportöppnare och garageport uppfyller kraven för överensstämmelse enligt gällande standarder, specifikationer resp. direktiv. Är du osäker, anlita en monteringsspecialist (se bifogade försäkran om överensstämmelse).

SÄKERHETSANVISNINGAR FÖR ANVÄNDNING

- Om hinderskyddssystemet inte fungerar som det ska, så kan det leda till sakskador, allvarliga personskador och tom. dödsfall.

- Se till så att garageporten är helt öppnad och i viloläge innan du kör eller går in eller ut ur garaget.

- Se till så att garageporten är helt stängd när du lämnar garaget.

SCHELLENBERG

• Tänk på att den öppnade garageporten kan falla ned plötsligt pga. dåliga eller brustna fjädrar när du använder nödupplåsningen.
• Låt inte barn leka med garageportöppnare eller handsändare. Håll barnen borta från handsändaren.
• Håll koll på porten när den är i rörelse. Ingen får uppehålla sig i garageportens riskzon förrän porten är helt öppen eller stängd.
• Använd bara garageportöppnaren inom synhåll om den saknar säkerhetsanordning.
  ■ Stå inte under den öppna porten.
  ■ Ta aldrig tag i styrskenorna när porten är i rörelse.
• Lägga aldrig på nätspänning (230 V / 50 Hz) på garageportöppnarens anslutningsplintar.
• Om du förvarar handsändaren i byxfickan eller handväskan kan det ge oavsiktliga feltriggningar av den som i sin tur kan leda till okontrollerade portrörelser.

SÄKERHETSANVISNINGAR FÖR UNDERHÅLL, REPARATION OCH RENGÖRING

Vid rengöring, underhåll och byte av delar måste garageportöppnaren vara strömlös.

• Kontrollera systemet regelbundet. Kontrollera framförallt kablar, fjädrar och fästen map. tecken på förslitning, skador och obalans. Använd inte garageportöppnaren när den behöver reparation eller inställningsändring.
• Barn får inte rengöra eller sköta om garageportöppnaren utan uppsikt.
• Det är bara behörig person som får göra ev. nödvändig anpassning.
• Funktionskontrollera nödupplåsningen varje månad.
• Anlita omgående behörig person för kontroll/reparation vid defekt.
• Defekt på elanslutningen kräver åtgård av behörig elektriker.

SÄKERHETSANVISNINGAR GÄLLANDE BATTERI

• Observera markeringarna för polerna plus (+) och minus (-) och kontrollera att batterierna läggs in korrekt i laddaren eller produkten.
• Använd endast batterier som är avsedda för respektive produkt.
• Begagnade batterier måste lämnas till återvinning enligt de lokala bestämmelserna för avfallshantering. Klistra över pluspolen (+) med tejp.

OBSERVERA! Håll batterier utom räckhåll för barn och husdjur. Att svälja ett batteri kan ha livshotande konsekvenser. Uppsök vid behov läkare omedelbart. Även vid misstanke om sväljning.

• Ladda under inga omständigheter ett batteri som inte är avsett för uppladdning.
• Batterier får inte deformeras, skadas, tas isär, öppnas eller kortslutas.
• Batterier får inte utsättas för vare sig värme eller eld eller någon typ av vätska.
• Om batteriet skulle läcka, se till att vätskan inte kommer i kontakt med huden eller ögonen. Spola ur ögonen med rikligt med vatten vid kontakt med vätskan och uppsök läkare.

GARANTIVILLKOR

Vi garanterar att våra produkter inte har material- och tillverkningsfel. Garantin omfattar inte skador som beror på:

■ användningsrelaterad, normal förslitning
- felaktig montering, anslutning, manövrering eller hantering
■ force majeure eller annan yttre påverkan
- felaktigt underhåll och felaktig reparation av tredje part
■ tekniska ändringar av tredje part

Vid garantiåtgård kan vi välja att reparera produkten eller byta ut den mot en likvärdig SCHELLENBERG-produkt.

Garantitiden förlängs inte pga. byte eller reparation! Garantianspråk kräver uppvisande av kvitto. Bifoga en kvittokopia samt en felbeskrivning när du skickar in enheten.

Garantitiden för din Schellenberg-produkt är 3 år och börjar gälla från dagen då du köpte produkten. Tillverkarens garanti påverkar inte lagstadgade garantikrav som du som konsument kan ha rätt till gentemot försäljaren enligt gällande lag, inklusive särskilda konsumentskyddsbestämmelser. Tillverkarens garanti varken utesluter eller begränsar den lagstadgade garantin.

EU-ÖVERENSSTÄMMELSEINTYG

Garageportöppnaren (60922, 60917) uppfyller de gällande kraven i de europeiska och nationella direktiven. Överensstämmelse har bevisats. Den fullständiga texten med EU-försäkran om överensstämmelse finns på internetadressen: http://www.schellenberg.de (menypunkten "Service" i "Download-Center").

Dessutom medföljer ett aktuellt EU-överensstämmelseintyg till garageportöppnaren.

Släng inte i hushållssoporna! Garageportöppnaren är återvinningsbar och går att omhänderta på miljöstation eller annat uppsamlingsställe som elavfall.

Maskindirektiv 2006/42/EG

Radioutrustningsdirektiv RED 2014/53/EU

RoHS-direktiv 2011/65/EU

EMK-direktivet 2014/30/EU

FÖRKLARING TILL LEVERANSOMFATTNINGEN

A Skena inkl. kedja	K Skenfäste
B Skarvskenor	L Takfästvinkel
C Mellanskenor	M Sexkantskruv M6
D Ändskena	N Portfästbeslag
E Väggfäste	O Portarm (kopplingsstång)
F Garageportöppnare	J Kortbult med fjädersprint
G Drivadapter	Q Vajer för manuell portöppning
H Bygel	R Övre ändanslag (Limit Block)
I Sexkantmutter M6	S Själgångande skruv
J Långbult med fjädersprint	T Handsändare

Fästmaterial för port och vägg ingår inte i leveransomfattningen.

TEKNISKA DATA

Smart DRIVE M
Art.nr 60922, 60917
Driftspänning 220 V – 240 V AC 50/60 Hz
Märkeffekt 200 W
Standbyeffekt 5 W
Maxkraft 500 N
Hastighet 0,15 m/s
Belysning LED 12 V DC
Belysningstid 3 min.
Radiofrekvens 868,4 MHz
Sändareffekt max. 10 dBm / 10 mW
Omgivningstemperatur	-20°C till +40°C
Max. portstorlek	8 m^2
Skyddsklass	IP 20. Bara för torra inomhusutrymmen.
Skyddsklassning
Handsändare
Art.nr 60930
Modell/typ Trådlös handsändare 868 2-kanals
Radiofrekvens 868,4 MHz
Sändareffekt max. 10 dBm / 10 mW
Spänningsmatning	3 V DC
Batterityp	CR2032 (litiumbatteri)
Skyddsklass	IP 20. Bara för torra inomhusutrymmen.
Omgivningstemperatur	-10° till +55°C
