Smart Drive M - Išmanus namas Schellenberg - Nemokama naudojimo instrukcija

Produkto tipas	Garažo durų automatika
Modelis	Smart Drive M
Referencijos	60922, 60917
Darbinė įtampa	220-240 V AC, 50/60 Hz
Nominali galia	200 W
Budėjimo galia	5 W
Maksimali jėga	500 N
Judėjimo greitis	0,15 m/s
Integruotas apšvietimas	LED, 12 V DC, trukmė 3 min
Radijo dažnis	868,4 MHz
Siuntimo galia	maks. 10 dBm (10 mW)
Aplinkos temperatūra	-20 °C iki +40 °C
Maksimalus durų dydis	8 m²
Apsaugos indeksas	IP20 (sausos patalpos)
Siųstuvo tipas	Nešiojamas 2 kanalų, ref. 60930
Siųstuvo baterija	CR2032 (Ličio, 3 V DC)
Pagrindinės funkcijos	Durų atidarymas/uždarymas, kliūčių aptikimas, apšvietimas, valdymas siųstuvu, suderinamas su Smart Home System
Priežiūra ir valymas	Jokios specialios priežiūros; reguliariai tikrinti kabelius, spyruokles ir tvirtinimo detales
Saugumas	Jėgos atjungimas, galimybė naudoti pasirenkamą šviesos barjerą (ref. 60030)
Galimos atsarginės dalys	Siųstuvas, šviesos barjeras, avarinis atblokavimas ir kt.
Garantija	3 metai

Dažnai užduodami klausimai - Smart Drive M Schellenberg

Kaip sumontuoti Smart Drive M automatiką?

Montavimą turi atlikti kvalifikuotas personalas. Vykdykite instrukcijos veiksmus: montavimas ant bėgio, lubų ar durų, tada siųstuvo programavimas ir galinių padėčių reguliavimas. Prieš montavimą įsitikinkite, kad durys yra subalansuotos.

Kaip užprogramuoti nešiojamą siųstuvą?

Durų valdymui vienu metu 2 sekundes paspauskite abu siųstuvo mygtukus. Atskiram apšvietimo arba antro variklio valdymui žr. instrukcijos B skyrių.

Kaip sureguliuoti galines padėtis?

Perkelkite duris į norimą viršutinę padėtį, tada suaktyvinkite viršutinį galinės padėties ribotuvą. Pakartokite apatinei padėčiai. Reguliavimo metu atkreipkite dėmesį į avarinį sustabdymą (instrukcijos C skyrius).

Ką daryti, jei durys neatsidaro?

Patikrinkite maitinimą, durų subalansavimą ir ar spyruoklės nėra nutrūkusios. Išbandykite avarinį atblokavimą. Jei problema išlieka, kreipkitės į kvalifikuotą montuotoją.

Ar Smart Drive M suderinamas su išmaniųjų namų sistemomis?

Taip, jį galima prijungti prie išmaniųjų namų sistemos per jungtį (D6 skyrius). Prieš naudodami įdiekite antrą saugos įtaisą (šviesos barjerą) ir įsitikinkite, kad judėjimo zonoje nėra žmonių.

Kokia maksimali automatikos jėga?

Maksimali jėga yra 500 N. Ji reguliuojama per kliūčių aptikimą. Reguliariai tikrinkite saugos sistemą, padėdami 50 mm aukščio kliūtį po durimis.

Kaip atlikti avarinį atblokavimą?

Naudokite rankinio atblokavimo kabelį (ref. 60553 arba 60511) jį patraukdami. Dėmesio: durys gali nukristi, jei spyruoklės yra trapios. Kiekvieną mėnesį išbandykite atblokavimą.

Kaip išvalyti automatiką?

Prieš valydami atjunkite prietaisą nuo tinklo. Naudokite sausą šluostę. Nenaudokite agresyvių produktų. Vaikai neturėtų valyti prietaiso be priežiūros.

Kokią bateriją naudoti siųstuvui?

Siųstuve naudojama CR2032 baterija (ličio, 3 V DC). Laikykitės poliškumo. Neįkraukite baterijos. Laikykite baterijas vaikams nepasiekiamoje vietoje.

Kaip atstatyti siųstuvą į gamyklinius nustatymus?

Žr. instrukcijos E2 skyrių: konkreti mygtukų kombinacija atstato siųstuvą. Tiksli procedūra aprašyta vadove.

NAUDOJIMO INSTRUKCIJA Smart Drive M Schellenberg

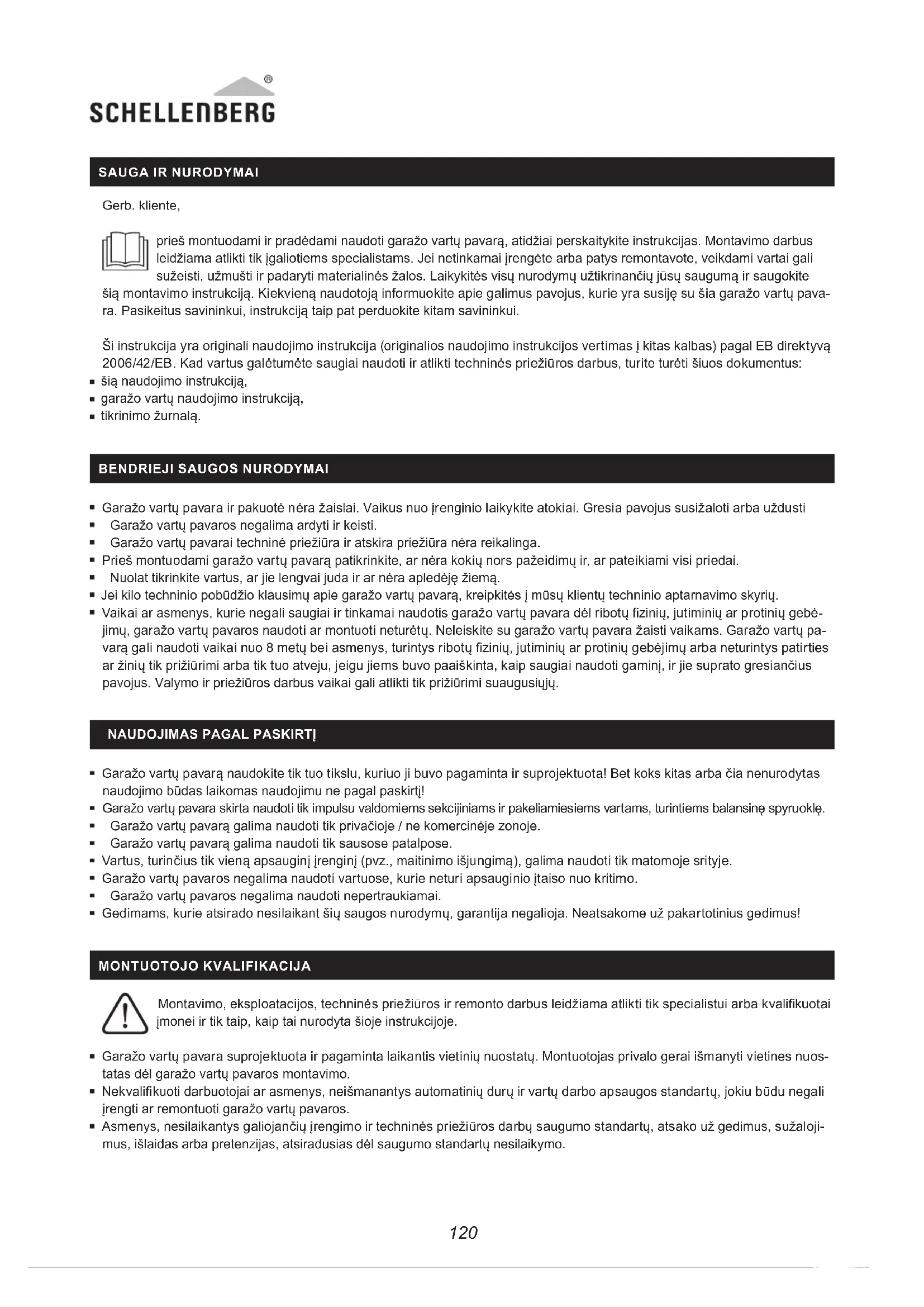

Sauga ir nurodymai 120

Bendrieji saugos nurodymai 120

Naudojimas pagal paskirtį 120

Saugos nurodymai dėl eksploatacijos 121

Saugos nurodymai dèl naudojimo 122

Techninės priežiūros saugos, remonto ir valymo nurodymai 122

Garantijos sąlygos 123

ES atitikties deklaracija 123

Techniniai duomenys 124

Reikalingi jrankiai 173

Tiekiamas komplektas 173

A Montavimas 174

A1 Bégelių montavimas 174

A2 Montavimas prie lubų 176

A3 Vartų montavimas 182

B Rankinio siųstuvo programavimas 187

B1 Vartų valdymas 187

B2 Nepriklausomas šviesos valdymas vai otru piedziņu 189

C Galinės padėties nustatymas 191

C1 Avarinis sustabdymas nustatant galinę padėtį 193

D Pasirenkami priedai 193

D1 Šviesos barjero prijungimas 194

D2 Sieninio jutiklio / raktinio jungiklio prijungimas 194

D3 Papildomo garažo apšvietimo prijungimas 195

D4 Prijungimas prie išmaniojo telefono garažo vartų atidarymo įrenginys 195

D5 Suveriamų durų kontaktas prijungimas 195

E Rankinio siųstuvo ištrynimas 197

E1 Rankinio siųstuvo ištrynimas 197

prieš montuodami ir pradėdami naudoti garažo vartų pavarą, atidžiai perskaitykite instrukcijas. Montavimo darbus leidžiama atlikti tik įgaliotiems specialistams. Jei netinkamai įrengėte arba patys remontavote, veikdami vartai gali sužeisti, užmušti ir padaryti materialinės žalos. Laikykitės visų nurodymų užtikrinančių jūsų saugumą ir saugokite

šią montavimo instrukciją. Kiekvieną naudotoją informuokite apie galimus pavojus, kurie yra susiję su šia garažo vartų pava-ra. Pasikeitus savininkui, instrukciją taip pat perduokite kitam savininkui.

Ši instrukcija yra originali naudojimo instrukcija (originalios naudojimo instrukcijos vertimas i kitas kalbas) pagal EB direktyvą 2006/42/EB. Kad vartus galėtumėte saugiai naudoti ir atlikti techninės priežiūros darbus, turite turėti šiuos dokumentus:

■ šią naudojimo instrukcija,
■ garažo vartų naudojimo instrukciją,
■ tikrinimo žurnalą.

BENDRIEJI SAUGOS NURODYMAI

• Garažo vartų pavara ir pakuotė nėra žaislai. Vaikus nuo įrenginio laikykite atokiai. Gresia pavojus susižaloti arba uždusti
  Garažo vartų pavaros negalima ardyti ir keisti.
  Garažo vartų pavarai techninė priežiūra ir atskira priežiūra nėra reikalinga.
• Prieš montuodami garažo vartų pavarą patikrinkite, ar nėra kokių nors pažeidimų ir, ar pateikiami visi priedai.
• Nuolat tikrinkite vartus, ar jie lengvai juda ir ar nėra apledėję žiemą.
• Jei kilo techninio pobūdžio klausimų apie garažo vartų pavarą, kreipkitės į mūsų klientų techninio aptarnavimo skyrių.
• Vaikai ar asmenys, kurie negali saugiai ir tinkamai naudotis garažo vartų pavara dėl ribotų fizinių, jutiminių ar protinių gebėjimų, garažo vartų pavaros naudoti ar montuoti neturėtų. Neleiskite su garažo vartų pavara žaisti vaikams. Garažo vartų pavarą gali naudoti vaikai nuo 8 metų bei asmenys, turintys ribotų fizinių, jutiminių ar protinių gebėjimų arba neturintys patirties ar žinių tik prižiūrimi arba tik tuo atveju, jeigu jiems buvo paaiškinta, kaip saugiai naudoti gaminį, ir jie suprato gresiančius pavojus. Valymo ir priežiūros darbus vaikai gali atlikti tik prižiūrimi suaugusiųjų.

NAUDOJIMAS PAGAL PASKIRT!

• Garažo vartų pavarą naudokite tik tuo tikslu, kuriuo ji buvo pagaminta ir suprojektuota! Bet koks kitas arba čia nenurodytas naudojimo būdas laikomas naudojimu ne pagal paskirtį!
• Garažo vartų pavara skirta naudoti tik impulsu valdomiems sekcijiniams ir pakeliamiesiems vartams, turintiems balansinę spyruoklę.
• Garažo vartų pavarą galima naudoti tik privačioje / ne komercinėje zonoje.
• Garažo vartų pavarą galima naudoti tik sausose patalpose.
• Vartus, turinčius tik vieną apsauginį įrenginį (pvz., maitinimo išjungimą), galima naudoti tik matomoje srityje.
• Garažo vartų pavaros negalima naudoti vartuose, kurie neturi apsauginio įtaiso nuo kritimo.
• Garažo vartų pavaros negalima naudoti nepertraukiamai.
• Gedimams, kurie atsirado nesilaikant šių saugos nurodymų, garantija negalioja. Neatsakome už pakartotinius gedimus!

MONTUOTOJO KVALIFIKACIJA

Montavimo, eksploatacijos, techninės priežiūros ir remonto darbus leidžiama atlikti tik specialistui arba kvalifikuotai įmonei ir tik taip, kaip tai nurodyta šioje instrukcijoje.

• Garažo vartų pavara suprojektuota ir pagaminta laikantis vietinių nuostatų. Montuotojas privalo gerai išmanyti vietines nuostatas dėl garažo vartų pavaros montavimo.
• Nekvalifikuoti darbuotojai ar asmenys, neišmanantys automatinių durų ir vartų darbo apsaugos standartų, jokiu būdu negali įrengti ar remontuoti garažo vartų pavaros.
• Asmenys, nesilaikantys galiojančių įrengimo ir techninės priežiūros darbų saugumo standartų, atsako už gedimus, sužalojimus, išlaidas arba pretenzijas, atsiradusias dėl saugumo standartų nesilaikymo.

PRIEŠ MONTAVIMA

Garažo vartų pavaros negalima naudoti labai įtemptiems vartams.

■Patikrinkite, ar vartus galite lengvai atidaryti ir uždaryti rankomis.

- Patikrinkite, ar teisingai nustatyta balansinė spyruoklė: vartus pakelkite į maždaug vieno metro aukštį ir po to juos paleiskite. Būdami tokioje padėtyje vartai neturėtų judėti nei žemyn, nei aukštyn.

■Garažo vartų balansinę spyruoklę gali nustatyti tik kvalifikuotas asmuo.

- Garažo lubos turi būti pritaikytos montuoti garažo vartų pavarą. Patikrinkite, ar nereikia montuoti papildomų tvirtinimo dalių.

SAUGOS NURODYMAI DÉL MONTAVIMO

- Atlikdami montavimo darbus privalote laikytis visų galiojančių darbų saugos bei elektros prietaisų eksploatacijos reglamentų. Privaloma laikytis nacionalinių direktyvų.

- Laikykitės instrukcijų ir nurodymų, pateiktų šioje montavimo instrukcijoje. Jei įrengiant kyla klausimų, kreipkitės į mūsų klientų techninio aptarnavimo skyrių (žr. galiniame puslapyje).

- Jei montavimo darbus atliksite laikydamiesi šios instrukcijos, išvengsite galimų grėsmių pagal DIN EN 13241-1.

- Prijungimo prie elektros tinklo darbus gali atlikti tik kvalifikuotas elektrikas.

- Garažo vartai turėtų būti subalansuoti. Nejudančius arba sunkiai judančius vartus privalote remontuoti. Būdami nesubalansuoti garažo vartai, vartų spyruoklės, laidai, diskai, laikikliai ir bėgeliai yra ypač įtempti ir gali sunkiai sužaloti. Nebandykite vartų nuimti, perstumti arba reguliuoti. Susiraskite tinkamus specialistus.

- Garažams neturintiems papildomos prieigos, reikia pasukamosios rankenos avarinio atrakinimo (gam. Nr.: 60553) arba avarinio atrakinimo spynos (gam. Nr.: 60511). Šie įrenginiai esant gedimui arba dingus įtampai suteikia galimybę išeiti iš garažo.

- Prieš montuodami garažo vartų pavarą pašalinkite esamus užraktus ir spynas laikydamiesi garažo vartų montavimo instrukcijos, kad naudojantis garažo vartų pavara jai nebūtų trukdoma.

- Irenkite visus papildomus valdymo elementus (pvz., raktinj jungiklj (gam. Nr.: 25101, 25102) arba sieninj jutiklj (gam. Nr.: 60060)) mažiausiai 1,5 m aukštyje ir matomoje garažo vartų dalyje, tačiau atokiau nuo judančių dalių ir taip, kad nepasiektų vaikai.

- Gerai matomoje vietoje arba netoli jungiklio pritvirtinkite jspėjamąjį nurodymą dėl prispaudimo pavojaus.

- Prie garažo vartų pavaros priklijuokite lipduką, informuojantį apie galimybę atrakinti rankiniu būdu.

- Prieš pradėdami naudoti garažo vartų pavarą įsitikinkite, kad vartų judėjimo trajektorijoje nėra kliūčių.

- Prašome atidžiai perskaityti instrukcijas.

■ Montuodami, atkreipkite dėmesį į minimalius atstumus, pateiktus brėžiniuose.

Stebėkite, kad i garažo vartų pavaros galvutę arba bėgelių sistemą nepatektų gręžimo dulkių, purvo arba drožlių. Montuodami šias dalis kruopščiai uždenkite.

SAUGOS NURODYMAI DÉL EKSPLOATACIJOS

- Patikrinkite jungtį prie srovės šaltinio. Vertės turi atitikti pateiktas vertes šioje naudojimo instrukcijoje. Šią informaciją rasite ir garažo vartų pavaros specifikacijų lentelėje.

- Srovės šaltinio jungtis garaže privalo atitikti vietines nuostatas.

- Patikrinkite garažo vartų pavaros saugumo funkcijas, atlikdami tokius veiksmus: po pagrindiniu garažo vartų uždarymo kraštu padėkite maždaug 50 mm aukščio daiktą (pvz., medienos gabaliuką). Vartus paleiskite žemyn. Vartams susidūrus su kliūtimi, garažo vartų pavara turėtų judėti atgal ir daiktą atlaisvinti.

- Kad užtikrintumėte papildomą saugumą, naudokite papildomą šviesos barjerą (gam. Nr.: 60030) ir reguliariai tikrinkite automatinį apsauginį judėjimą atbuline eiga.

- Pirmą kartą pakėlę vartus po užprogramavimo, patikrinkite saugos įtaisus (kliūčių atpažinimo įtaisą su maitinimo išjungimu, šviesos barjerus).

- Galutinio gaminio arba jų derinio „Alfred Schellenberg GmbH“ neleidžia naudoti tol, kol nepatvirtinta galutinio gaminio arba garažo vartų pavaros ir vartų derinio atitiktis pagal jiems taikomus, standartus, specifikacijas arba direktyvas. Jei abejojate, kreipkitės į kvalifikuotą montavimo įmonę (skatiet pievienoto atbilstības apliecinājumu).

SAUGOS NURODYMAI DÉL NAUDOJIMO

• Netinkamai veikianti saugumo ir kliūčių atpažinimo sistema gali padaryti materialinės žalos, sunkiai sužaloti arba net užmušti.
• Prieš įvažiuodami ar jeidami ir išvažiuodami ar išeidami iš garažo jsitikinkite, kad garažo vartai visiškai atidaryti ir yra ramybės būsenoje.
• Isitikinkite, kad išėję iš garažo visiškai uždarėte garažo vartus.
• Atkreipkite dėmesį į tai, kad atrakinus avariniu būdu, atidaryti garažo vartai del susilpnėjusių arba nutrūkusių spyruoklių gali staiga nukristi.
• Neleiskite su garažo vartų pavara ir rankiniu siųstuvu žaisti vaikams. Rankinį siųstuvą laikykite vaikams nepsie-kiamoje vietoje.
  Stebėkite judančius vartus. Pavojingoje garažo vartų srityje negali būti žmonių, kol vartai nebus visiškai atidaryti arba uždaryti.
• Garažo vartų pavarą, jei ji turi apsauginį įtaisą, naudokite tik matomoje srityje.
  ■ Niekada nestovékite po atidarytais vartais.
• Niekada nelieskite kreipiančiujų bėgelių, kai vartai juda.
• Niekada nejunkite tinklo įtampos (230 V / 50 Hz) prie jungiklio gnybtų.
  ■ Gali būti, kad būdamas kišenėje ar rankinėje, klaidingai suveiks rankinis siųstuvas.

TECHNINÉS PRIEŽIŪROS SAUGOS, REMONTO IR VALYMO NURODYMAI

Valydami, atlikdami techninės priežiūros darbus ir keisdami dalis garažo vartų pavarą išjunkite iš tinklo.

• Nuolat tikrinkite jrenginj. Ypač atidžiai tikrinkite, ar nenusidėvėję, nepažeisti ir yra stabilūs laidai, spyruoklės ir laikikliai. Nenaudokite garažo vartų pavaros, jei ją reikia remontuoti arba reguliuoti.
• Draudžiama valyti arba taisyti garažo vartų pavarą vaikams, neprižiūrimiems suaugusiųjų.
  ■ Reguliuoti, jei to reikia, gali tik kvalifikuotas asmuo.
• Kartą per mėnesį patikrinkite kaip veikia avarinis atrakinimas.
• Aptikę gedimą, nedelsdami kreipkitės į kvalifikuotą specialistą, kad patikrintų ir (arba) suremontuotų.
• Jei pastebėjote gedimą srovės tiekimo linijoje, paveskite ją pakeisti kvalifikuotam elektrikui.

DROŠĪBAS NORĀDĪJUMI PAR BATERIJU

Užtikriname, kad mūsų gaminiai neturi medžiagos broko ir yra nepriekaištingai pagaminti. Garantija netaikoma gedimams, atsiradusiems dėl:

■ jprasto nusidėvėjimo juos naudojant;
■ netinkamo montavimo, prijungimo, valdymo arba naudojimo;
■ aukštesnės jėgos arba kitų išorinių veiksnių;
■ trečiujų asmenų atliktų techninės priežiūros ir remonto darbų;
■ trečiujų asmenų atliktų techninių pakeitimų;

Garantijos atveju gaminj pasirinktinai remontuojame arba pakeičiame kitu, analogišku SCHELLENBERG gaminiu. Irenginj pakeitus kitu arba suremontavus, garantijos laikas nepratęsiamas! Būtina garantijos sąlyga yra pirkimo kvitas. Siųsdami ire- ginj pridėkite ir pirkimo kvito kopiją bei trūkumo aprašymą.

Jūsų įsigytam „Schellenberg“ gaminiui taikoma 3 metų garantija, kuri pradedama skaičiuoti nuo gaminio įsigijimo dienos. Ši gamintojo garantija teikiama neapribojant jokių statutinių garantinių teisių, kurias jūs kaip vartotojas galite turėti pagal galiojančius įstatymus, įskaitant nuostatas dėl vartotojų apsaugos. Teikiama garantija neapriboja ir neatmeta numanomos garantijos nuostatų.

ES ATITIKTIES DEKLARACIJA

Garažo vartų pavara (60922, 60917) atitinka taikomų Europos ir nacionalinių direktyvų reikalavimus.

Atitiktis buvo patvirtinta. Visą ES atitikties direktyvos tekstą rasite šiuo adresu internete: http://www.schellenberg.de (Atsi-siuntimų centro dalyje „Aptarnavimas“).

Papildomai prie šių garažo vartų pavaros pridedama galiojanti ES atitikties deklaracija.

Neišmeskite su buitinėmis atliekomis! Garažo vartų pavara tinkama gražinamajam perdirbimui, ją galima priduoti į antrinių žaliavų surinkimo jmonę arba kitą buitinių elektros prietaisų surinkimo aikštelę.

2006/42/EB direktyva dėl mašinų

Radijo jrenginių direktyva RED 2014/53/ES

RoHS direktyva 2011/65/ES

C Viduriniai bégeliai

D Galinis bégelis

E Sieninis laikiklis

F Garažo vartų pavara

G Pavaros adapteris

H Lankas

I Šešiakampė veržlė M6

J Jungiamasis varžtas „ilgas“ su kištuku spyruoklei

K Bégelio laikiklis

L Tvirtinimo prie lubų kampuotis

M Šešiakampis varžtas M6

N Vartų tvirtinimo apkaustas

O vartų gembė (švaistiklis)

P Jungiamasis varžtas „trumpas“ su kištuku spyruoklei

Q Lynas rankiniam vartų atblokavimui

R Viršutiné galiné atrama (Limit Block)

S Medsraigčiai

T Rankinis siųstuvas

Vartų ir sienai skirtų tvirtinimo medžiagų tiekiamame komplekte nėra.

TECHNINIAI DUOMENYS
Smart DRIVE M

Gam. Nr. 60922, 60917
Eksploatacinė įtampa	220 V – 240 V AC 50/60 Hz
Vardinė galia 200 W
Galia budėjimo režimu	5 W
Maksimali galia 500 N
Greitis 0,15 m/s
Apšvietimas LED 12 V DC
Švietimo trukmė 3 min.
Radijo dažnis 868,4 MHz
Spinduliuojamoji galia maks. 10 dBm / 10 mW
Aplinkos temperatūra
Maks. vartų plotas
Apsaugos lygis
Apsaugos klasė

Rankinis siųstuvas

Gam. Nr. 60930

Modelis / rūšis

Radijo dažnis 868,4 MHz

Spinduliuojamoji galia maks. 10 dBm / 10 mW

Itampa

Baterijos tipas

Apsaugos lygis

Aplinkos temperatūra

Nuo -20°C iki +40°C

8 m²

IP 20. Tik sausoms vidaus patalpoms.

M Sešstūra skrūve M6

LT Pastumkite garažo vartus i kuo aukštesnę galinę padėtį. Atsargiai, jei garažo vartų ratukų judėjimo trajektorija neapsaugota, vartai gali nukristi!

LT Vienu metu nuspauskite abu mygtukus ir laikykite 2 sekundes.

LV Nospiediet abus taustinus vienlaikus uz 2 sekundēm.

LT Paspauskite „Set“ mygtuką ir laikykite jį nuspaudę. Tuo metu į rozetę įkiškite garažo vartų pava-ros kištuką.
