Smart Drive M - Hogar inteligente Schellenberg - Manual de uso y guía de instrucciones gratis

Tipo de producto	Automatismo de puerta de garaje
Modelo	Smart Drive M
Referencias	60922, 60917
Tensión de servicio	220-240 V AC, 50/60 Hz
Potencia nominal	200 W
Potencia en espera	5 W
Fuerza máxima	500 N
Velocidad de desplazamiento	0,15 m/s
Iluminación integrada	LED, 12 V CC, duración 3 min
Frecuencia de radio	868,4 MHz
Potencia de emisión	max. 10 dBm (10 mW)
Temperatura ambiente	-20 °C a +40 °C
Tamaño máx. de puerta	8 m²
Índice de protección	IP20 (lugares secos)
Tipo de emisor	Portátil 2 canales, ref. 60930
Pila del emisor	CR2032 (Litio, 3 V CC)
Funciones principales	Apertura/cierre de puerta, detección de obstáculos, iluminación, control mediante emisor, compatible con Smart Home System
Mantenimiento y limpieza	Sin mantenimiento especial; verificar regularmente los cables, resortes y fijaciones
Seguridad	Corte de fuerza, posibilidad de barrera fotoeléctrica opcional (ref. 60030)
Piezas de repuesto disponibles	Emisor, barrera fotoeléctrica, desbloqueo de emergencia, etc.
Garantía	3 años

Preguntas frecuentes - Smart Drive M Schellenberg

¿Cómo instalar el automatismo Smart Drive M?

La instalación debe ser realizada por personal calificado. Siga los pasos en el manual: montaje en riel, techo o puerta, luego programación del emisor y ajuste de los finales de carrera. Asegúrese de que la puerta esté equilibrada antes de la instalación.

¿Cómo programar el emisor portátil?

Para el control de puerta, presione las dos teclas del emisor simultáneamente durante 2 segundos. Para un control de iluminación separado o un segundo motor, consulte la sección B del manual.

¿Cómo ajustar los finales de carrera?

Desplace la puerta a la posición alta deseada, luego accione el tope de final de carrera superior. Repita para la posición baja. Atención a la parada de emergencia durante el ajuste (sección C del manual).

¿Qué hacer si la puerta no se abre?

Verifique la alimentación eléctrica, el equilibrio de la puerta y que los resortes no estén rotos. Pruebe el desbloqueo de emergencia. Si el problema persiste, contacte a un instalador calificado.

¿El Smart Drive M es compatible con los sistemas Smart Home?

Sí, puede conectarse a un sistema Smart Home a través de un conector (sección D6). Antes de usarlo, instale un segundo dispositivo de seguridad (barrera fotoeléctrica) y asegúrese de que nadie se encuentre en la zona de desplazamiento.

¿Cuál es la fuerza máxima del automatismo?

La fuerza máxima es de 500 N. Es ajustable mediante la detección de obstáculos. Verifique regularmente el sistema de seguridad colocando un obstáculo de 50 mm debajo de la puerta.

¿Cómo realizar un desbloqueo de emergencia?

Utilice el cable de desbloqueo manual (ref. 60553 o 60511) tirando de él. Atención: la puerta puede caer si los resortes están débiles. Pruebe el desbloqueo cada mes.

¿Cómo limpiar el automatismo?

Antes de la limpieza, desconecte el aparato de la red. Use un paño seco. No use productos agresivos. Los niños no deben limpiar el aparato sin supervisión.

¿Qué pila usar para el emisor?

El emisor usa una pila CR2032 (Litio, 3 V CC). Respete la polaridad. No recargue la pila. Mantenga las pilas fuera del alcance de los niños.

¿Cómo restablecer el emisor a los ajustes de fábrica?

Consulte la sección E2 del manual: una combinación de teclas específica permite restablecer el emisor. El procedimiento exacto está descrito en el manual.

MANUAL DE USUARIO Smart Drive M Schellenberg

A Binario con catena

Seguridad e indicaciones 42

Indicaciones generales d seguridad 42

Uso indicado 42

Cualificación del instalador 42

Antes del montaje 43

Indicaciones de seguridad sobre el montaje 43

Indicaciones de seguridad sobre la puesta en funcionamiento 43

Indicaciones de seguridad sobre el funcionamiento 44

Indicaciones de seguridad sobre el mantenimiento, la reparación y la limpieza 44

Indicaciones de seguridad sobre la batería 44

Condiciones de la garantía 45

Declaración de conformidad CE 45

Leyenda del contenido 46

Datos técnicos 46

Herramientas necesarias 173

Contenido 173

A Montaje 174

A1 Montaje de los raíles 174

A2 Montaje de la cubierta 176

A3 Montaje de la puerta 182

B Configurar el emisor manual 187

B1 Control de la puerta 187

B2 Control de luces por separado o un accionamiento adicional.... 189

C Ajuste de la posición final 191

C1 Parada de peligro durante el ajuste de la posición final 193

D Accesorios opcionales 193

D1 Conexión del armario eléctrico 194

D2 Conexión del pulsador de pared/interruptor de llave 194

D3 Conexión de la iluminación adicional del garaje 195

D4 Conexión del smartphone a la apertura de la puerta del garaje 195

D5 Conexión de la contacto de puerta peatonal lateral 195

E Borrar el emisor manual.... 197

E1 Borrar el emisor manual 197

E2 Restablecer la configuración de fábrica del emisor manual 198

E3 Eliminar el emisor manual del accionamiento 199

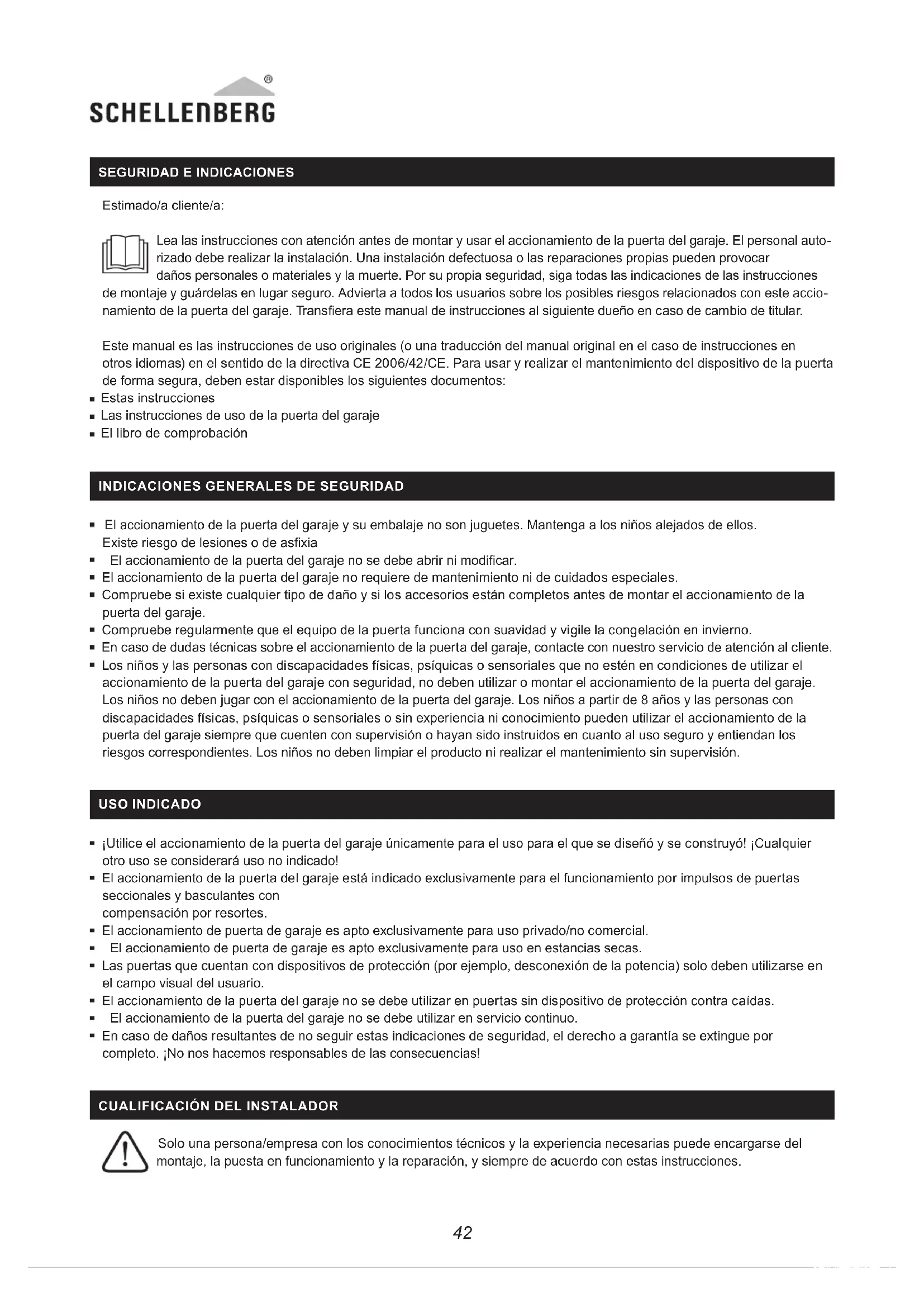

SEGURIDAD E INDICACIONES

Estimado/a cliente/a:

Lea las instrucciones con atención antes de montar y usar el accionamiento de la puerta del garaje. El personal autorizado debe realizar la instalación. Una instalación defectuosa o las reparaciones propias pueden provocar daños personales o materiales y la muerte. Por su propia seguridad, siga todas las indicaciones de las instrucciones aaje y guárdelas en lugar seguro. Advierta a todos los usuarios sobre los posibles riesgos relacionados con este accio- do de la puerta del garaje. Transfiera este manual de instrucciones al siguiente dueño en caso de cambio de titular.

Este manual es las instrucciones de uso originales (o una traducción del manual original en el caso de instrucciones en otros idiomas) en el sentido de la directiva CE 2006/42/CE. Para usar y realizar el mantenimiento del dispositivo de la puerta de forma segura, deben estar disponibles los siguientes documentos:

■ Estas instrucciones
■ Las instrucciones de uso de la puerta del garaje
■ El libro de comprobación

INDICACIONES GENERALES DE SEGURIDAD

• El accionamiento de la puerta del garaje y su embalaje no son juguetes. Mantenga a los niños alejados de ellos. Existe riesgo de lesiones o de asfixia
• El accionamiento de la puerta del garaje no se debe abrir ni modificar.
• El accionamiento de la puerta del garaje no requiere de mantenimiento ni de cuidados especiales.
• Compruebe si existe cualquier tipo de daño y si los accesorios están completos antes de montar el accionamiento de la puerta del garaje.
• Compruebe regularmente que el equipo de la puerta funciona con suavidad y vigile la congelación en invierno.
• En caso de dudas técnicas sobre el accionamiento de la puerta del garaje, contacte con nuestro servicio de atención al cliente.
• Los niños y las personas con discapacidades físicas, psíquicas o sensoriales que no estén en condiciones de utilizar el accionamiento de la puerta del garaje con seguridad, no deben utilizar o montar el accionamiento de la puerta del garaje. Los niños no deben jugar con el accionamiento de la puerta del garaje. Los niños a partir de 8 años y las personas con discapacidades físicas, psíquicas o sensoriales o sin experiencia ni conocimiento pueden utilizar el accionamiento de la puerta del garaje siempre que cuenten con supervisión o hayan sido instruidos en cuanto al uso seguro y entiendan los riesgos correspondientes. Los niños no deben limpiar el producto ni realizar el mantenimiento sin supervisión.

USO INDICADO

• ¡Utilice el accionamiento de la puerta del garaje únicamente para el uso para el que se diseñó y se construyó! ¡Cualquier otro uso se considerará uso no indicado!
• El accionamiento de la puerta del garaje está indicado exclusivamente para el funcionamiento por impulsos de puertas seccionales y basculantes con compensación por resortes.
• El accionamiento de puerta de garaje es apto exclusivamente para uso privado/no comercial.
• El accionamiento de puerta de garaje es apto exclusivamente para uso en estancias secas.
• Las puertas que cuentan con dispositivos de protección (por ejemplo, desconexión de la potencia) solo deben utilizarse en el campo visual del usuario.
• El accionamiento de la puerta del garaje no se debe utilizar en puertas sin dispositivo de protección contra caídas.
• El accionamiento de la puerta del garaje no se debe utilizar en servicio continuo.
• En caso de daños resultantes de no seguir estas indicaciones de seguridad, el derecho a garantía se extingue por completo. ¡No nos hacemos responsables de las consecuencias!

CUALIFICACIÓN DEL INSTALADOR

Solo una persona/empresa con los conocimientos técnicos y la experiencia necesarias puede encargarse del montaje, la puesta en funcionamiento y la reparación, y siempre de acuerdo con estas instrucciones.

• El accionamiento de la puerta del garaje se ha diseñado y fabricado de acuerdo con las disposiciones locales. El instalador debe conocer las disposiciones locales relacionadas con la instalación del accionamiento de la puerta del garaje.
• El personal no cualificado y sin conocimientos de las normas de seguridad en el trabajo para puertas automáticas no puede realizar instalaciones ni modificaciones en el accionamiento de la puerta del garaje en ningún caso.
• Las personas que no respeten las normas de seguridad aplicables para la instalación y el mantenimiento serán responsables de los daños, lesiones, costes o reclamaciones resultantes de la no observancia de las normas de seguridad.

ANTES DEL MONTAJE

• El accionamiento de la puerta del garaje no está diseñado para puertas que se muevan con dificultad.
  ■Compruebe si la puerta se puede abrir y cerrar manualmente con facilidad.
• Compruebe si los resortes de compensación están colocados correctamente elevando la puerta un metro aprox. y soltándola. En esa posición, la puerta no debe moverse hacia arriba ni hacia abajo.
• Solo las personas expertas pueden reajustar los resortes de compensación de la puerta del garaje.
• La cubierta del garaje debe ser apta para el accionamiento de la puerta del garaje. Se debe comprobar si deben montarse piezas de sujeción adicionales.

INDICACIONES DE SEGURIDAD SOBRE EL MONTAJE

• Durante los trabajos de montaje, deben respetarse las disposiciones aplicables sobre seguridad en el trabajo y sobre uso de equipos eléctricos. A este respecto, es obligatorio respetar todas las directrices nacionales necesarias.
• Siga las instrucciones e indicaciones de estas instrucciones de montaje. Si tiene alguna duda durante la instalación, contacte con nuestro servicio de atención al cliente (ver el reverso).
• El montaje según estas instrucciones evita los posibles riesgos recogidos en la norma DIN EN 13241-1.
• Solo un electricista profesional debe establecer las conexiones eléctricas.
• La puerta del garaje debe estar balanceada. Las puertas que no se muevan o se muevan con dificultad deben repararse. Si no están balanceadas, las puertas, los resortes, los cables, los discos, los soportes y los raíles se encuentran bajo tensión extrema, lo que puede provocar lesiones graves. No intente soltar, mover ni ajustar la puerta. Contacte con un especialista.
• Para garajes sin acceso adicional, es necesario un desbloqueo de emergencia para la empuñadora giratoria (n.º art.: 60553) o una cerradura de desbloqueo de emergencia (n.º art.: 60511). En caso de avería o fallo de tensión, estos dispositivos permiten seguir abriendo el garaje.
• Antes del montaje del accionamiento de la puerta del garaje, retire los dispositivos de bloqueo y los candados según indican las instrucciones de montaje de la puerta del garaje, de modo que no perjudiquen el uso del accionamiento de la puerta del garaje.
• Instale todos los elementos de manejo opcionales (por ejemplo, el interruptor de llave (n.° art.: 25101, 25102) o el pulsador de pared (n.° art.: 60060)) a una altura mínima de 1,5 m y en un lugar visible desde la puerta del garaje, pero lejos de las piezas móviles y fuera del alcance de los niños.
• Fije las indicaciones de advertencia contra aprisionamiento en un lugar visible o cerca del interruptor.
• Pegue el adhesivo de desbloqueo manual cerca del accionamiento de la puerta del garaje.
• Antes de la puesta en funcionamiento, asegúrese de que no hay ningún obstáculo en el recorrido de la puerta.
  ■ Lea detenidamente las instrucciones de uso.
• Durante el montaje, tenga en cuenta las distancias mínimas según los planos.
• El polvo, la suciedad o las virutas no deben llegar al cabezal del accionamiento de la puerta del garaje ni al sistema de raíles. Cubra esas partes con cuidado durante el montaje.

INDICACIONES DE SEGURIDAD SOBRE LA PUESTA EN FUNCIONAMIENTO

• Compruebe la conexión de corriente. Los valores deben coincidir con los valores de estas instrucciones de uso. Estos datos se encuentran también en la placa de características del accionamiento de la puerta del garaje.
• La conexión eléctrica del garaje debe ser conforme a las disposiciones locales.

• Compruebe las funciones de seguridad del accionamiento de la puerta del garaje de la siguiente manera: Coloque un objeto de unos 50 mm de altura (por ejemplo, un trozo de madera) debajo del borde principal de cierre de la puerta del garaje. Deje que la puerta baja. Si la puerta encuentra un obstáculo, el accionamiento de la puerta del garaje se debe invertir y liberar el objeto.

• Para mayor seguridad, utilice una cortina de luz opcional (n.º art.: 60030) y compruebe regularmente que el retorno de seguridad funciona correctamente.

• Después del recorrido de programación, se debe comprobar el dispositivo de seguridad (detección de objetos con desconexión de la potencia, cortina de luz).
• Alfred Schellenberg GmbH prohíbe la puesta en funcionamiento del producto o la combinación hasta que se demuestre la conformidad del producto o la combinación de accionamiento de la puerta del garaje y puerta del garaje basándose en las normas, especificaciones o directrices aplicables. En caso de duda, una empresa especialista debe encargarse del montaje (ver la declaración de conformidad adjunta).

INDICACIONES DE SEGURIDAD SOBRE EL FUNCIONAMIENTO

• Los sistemas de seguridad de obstáculos que no funcionen correctamente pueden provocar daños materiales, lesiones graves o incluso la muerte.
• Antes de entrar o salir del garaje, asegúrese de que la puerta del garaje está abierta por completo y se encuentra en la posición de reposo.
• Después de salir del garaje, asegúrese de que la puerta del garaje está totalmente cerrada.
• Al usar el desbloqueo de emergencia, tenga en cuenta que la puerta abierta del garaje puede caer de pronto en caso de que los resortes estén rotos o débiles.
• No deje que los niños jueguen con el accionamiento de la puerta del garaje ni con los emisores manuales. Los emisores manuales deben mantenerse fuera del alcance de los niños.
• Observe la puerta cuando esté en movimiento. Mantenga a las personas alejadas de la zona de peligro de la puerta hasta que la puerta esté completamente abierta o cerrada.
• Utilice el accionamiento de la puerta del garaje únicamente dentro de su campo visual en el caso de que disponga de un único dispositivo de seguridad.
• No se pare nunca bajo la puerta abierta.
• No toque los raíles guía durante el recorrido de la puerta.
• No aplique tensión de red (230 V/50 Hz) a los bornes de conexión del accionamiento de la puerta del garaje.
• Si guarda el emisor manual en el bolsillo del pantalón o en el bolso, es posible que se active involuntariamente y provoque que la puerta se mueva sin quererlo.

INDICACIONES DE SEGURIDAD SOBRE EL MANTENIMIENTO, LA REPARACIÓN Y LA LIMPIEZA

Durante la limpieza, mantenimiento y cambio de piezas, el accionamiento de la puerta del garaje debe estar desconectado de la red.

• Compruebe el equipo regularmente. Especialmente, debe comprobarse regularmente si los cables, muelles y piezas de fijación presentan desgaste, daños o algún desequilibrio. No utilice el accionamiento de la puerta del garaje si es necesario hacer alguna reparación o modificar el ajuste.
• Los niños no deben realizar ningún tipo de limpieza o mantenimiento del accionamiento de la puerta del garaje sin supervisión.
• Solo las personas expertas pueden realizar los reajustes que puedan ser necesarios.
• Compruebe mensualmente la funcionalidad del desbloqueo de emergencia.
• En caso de defecto, encargue la comprobación o reparación inmediata a un especialista.
• En caso de defecto en el cable de conexión de red, un electricista deberá sustituirlo.

INDICACIONES DE SEGURIDAD SOBRE LA BATERÍA

• Tener en cuenta las marcas de los polos positivo (+) y negativo (-) y asegurarse de que las baterías están correctamente colocadas en el cargador o en el producto.
• Utilizar únicamente baterías adecuadas para el producto correspondiente.
• Las baterías gastadas deben reciclarse según las normativas locales de eliminación de residuos. Tapar el polo positivo (+) con cinta adhesiva transparente.

¡ATENCIÓN! Mantener las baterías fuera del alcance de los niños y de los animales domésticos. Tragarse una batería puede tener consecuencias mortales. En caso de emergencia, solicitar de inmediato asistencia médica. Proceder del mismo modo incluso si solo existe la sospecha.

• No cargar nunca las baterías que no estén diseñadas para recargarse.
• Las baterías no se deben deformar, dañar, descomponer, abrir ni cortocircuitar.
• Las baterías no deben exponerse al calor, al fuego ni a ningún tipo de líquido.
• Si la batería presenta fugas, asegurarse de que el líquido no entre en contacto con la piel ni con los ojos. En caso de contacto con el líquido, enjuagar con agua abundante y acudir al médico

CONDICIONES DE LA GARANTÍA

Garantizamos que nuestros productos no contienen defectos de materiales ni de fabricación. Quedan excluidos de la garantía. Los daños provocados por:

■ El desgaste normal derivado del uso
- El montaje, la conexión, el manejo o la manipulación incorrectas
■ Fuerza mayor u otras causas externas
■ Reparación y mantenimiento inadecuados por partes de terceros
■ Modificaciones técnicas por parte de terceros

En casos en que se aplique garantía, decidiremos entre reparar el producto o cambiarlo por un producto SCHELLENBERG de valor equivalente. ¡El plazo de garantía no se prolonga a consecuencia del reemplazo o reparación del aparato! La presentación del documento de compra es obligatoria para la reclamación de la garantía. Al enviar el equipo, incluya una copia del documento de compra y una descripción del error ocurrido.

El periodo de garantía para su producto Schellenberg es de 3 años a partir de la fecha de compra de su producto.

La presente garantía del fabricante no afecta a las reclamaciones de garantía que puedan corresponderle como consumidor frente al vendedor según el derecho vigente, incluyendo normativas especiales de protección de consumidores. La garantía no limita ni excluye la garantía legal.

DECLARACIÓN DE CONFORMIDAD CE

El accionamiento de la puerta del garaje (60922, 60917) cumple los requisitos actuales de las directivas nacionales y europeas. Se ha comprobado la conformidad. El texto completo de la declaración de conformidad CE está disponible en la siguiente dirección de Internet: http://www.schellenberg.de (opción de menú "Servicio" del centro de descargas).

Adicionalmente, el accionamiento de la puerta del garaje también va acompañado de una declaración de conformidad CE actualizada.

¡No se debe desechar junto con la basura doméstica! El accionamiento de la puerta del garaje es reciclable y debe entregarse en una planta de reciclaje o en un punto de recogida de residuos eléctricos.

Directiva de máquinas 2006/42/CE

Directiva de equipos radioeléctricos 2014/53/UE

Directiva RAEE 2011/65/UE

Directiva 2014/30/UE sobre compatibilidad electromagnética

LEYENDA DEL CONTENIDO

A Raíl incl. cadena
B Raíles de conexión
C Raíles centrales
D Raíl final
E Soporte de pared
F Accionamiento de la puerta del garaje
G Adaptador del accionamiento
H Soporte
I Tuerca hexagonal M6
J Perno de unión "largo" con clavija

K Soporte del raíl
L Escudra de fijación de la cubierta
M Tornillo hexagonal M6
N Herraje de fijación de la puerta
O Brazo de la puerta (barra de acoplamiento)
P Perno de unión "corto" con clavija
Q Cuerda para desbloqueo manual de la puerta
R Tope final superior (Limit Block)
S Tornillos perforadores
T Emisor manual

El material de fijación para la puerta y la pared no está incluido.

DATOS TÉCNICOS
Smart DRIVE M

N.° art. 60922, 60917

Tensión de funcionamiento 220 V – 240 V CA 50/60 Hz

Potencia nominal 200 W

Potencia en reposo

Fuerza máxima

Velocidad

Iluminación

Duración de la luz

Radiofrecuencia

Potencia de emisión

Temperatura ambiente

Tamaño máx. de la puerta

Grado de protección

Clase de protección

5 W

500 N

0,15 m/s

LED 12 V CC

3 min.

868,4 MHz

Máx. 10 dBm/10 mW

-20°C hasta +40°C

8 m²

IP 20. Solo para interiores secos.

Emisor manual

N.° art. 60930
Modelo/tipo	Emisor manual inalámbrico 868 de 2 canales
Radiofrecuencia	868,4 MHz
Potencia de emisión	Máx. 10 dBm/10 mW
Alimentación de tensión	3 V CC
Tipo de pila	CR2032 (batería de litio)
Grado de protección	IP 20. Solo para interiores secos.
Temperatura ambiente	De -10° a +55°C

ÍNDICE

D Accesorii optionale 193

D1 Conectarea barierei fotoelectrice 194

G Piedziñas adapteris

H Loks

I Sešstūra uzgrieznis M6

J Apcilntapa, „gara”, ar atsperspraudni

ES Mueva la puerta del garaje a la posición final más alta posible. ¡Cuidado, si el recorrido del rodillo del garaje no está asegurado, la puerta puede caer!

ES Pulse ambas teclas a la vez durante 2 segundos.

ES Pulse y mantenga pulsada la tecla "Set". Mientras tanto, conecte el enchufe del accionamiento de la puerta del garaje.
