Produkttyp	Radiostyrd rörmotor för rulljalusier
Märke	Schellenberg
Modell	21241
Strömförsörjning	230 V / 50 Hz
Maximal monteringslängd	550 mm
Diameter på åttakantig axel	40 mm (Mini) eller 60 mm (Maxi) beroende på version
Vridmoment	6 Nm till 40 Nm beroende på version
Maximal dragkraft	15 kg till 60 kg beroende på version
Maximal jalusiyta (plast)	4 m² till 15 m² beroende på version
Nominell effekt	98 W till 218 W beroende på version
Maximal drifttid	4 minuter
Kylningstid	minst 15 minuter
Skyddsklass	IP44 (endast inomhusbruk)
Inställning av ändlägen	Via radio (trådlöst)
Funktioner	Upp, ner, stopp, programmering
Kompatibel radiosändare	1 kanal eller 5 kanaler (tillbehör)
Antal motorer per kanal	Upp till 5
Underhåll	Inget specifikt underhåll krävs; kontrollera regelbundet funktionen
Säkerhet	Koppla bort strömmen innan ingrepp; installation av behörig elektriker; överhettningsskydd
Garanti	5 år (enligt referens)

Vanliga frågor - 21241 Schellenberg

Hur installerar jag Schellenberg 21241 rörmotor?

Installationen måste utföras av en behörig elektriker. Före ingrepp, stäng av strömmen. Blockera rulljalusin för att förhindra fall. Montera motorn i den åttkantiga axeln enligt dimensionerna (max. längd 550 mm). Anslut kabeln: brun tråd (fas), blå (noll), grön/gul (jord). Använd en hylsa vid behov för att kompensera toleranser.

Hur ställer jag in ändlägen (övre och nedre position)?

Sätt motorn i programmeringsläge med fjärrkontrollen (Programmeringsknapp i batterifacket). Använd sedan Upp/Ner-knapparna för att flytta jalusi till önskad övre position, bekräfta. Upprepa för nedre position. Avsluta programmeringsläget. Se detaljerade steg i avsnitt H och I i manualen.

Vad gör jag om motorn inte svarar?

Kontrollera först strömförsörjningen och säkringarna. Se till att fjärrkontrollen har fungerande batterier. Om motorn är överhettad (drifttid >4 min), vänta minst 15 minuters kylning. Om problemet kvarstår, kontakta Schellenbergs kundtjänst.

Hur programmerar jag fjärrkontrollen?

Programmering sker i programmeringsläge. Aktivera läget genom att trycka på Programmeringsknappen på baksidan av sändaren (i batterifacket). Para sedan sändaren med motorn enligt avsnitt E i manualen. Upp till 5 motorer kan tilldelas per kanal.

Vad är maximal drifttid?

Maximal drifttid är 4 minuter kontinuerligt. Efter denna period stannar motorn automatiskt för att förhindra överhettning. En kylningstid på minst 15 minuter krävs innan motorn kan användas igen.

Blir motorn varm normalt?

Ja, vid normal drift kan motorn bli mycket varm. Det är normalt. Varning: risk för skada! Rör inte motorn under eller direkt efter användning. Om motorn stannar på grund av överhettning, vänta 15 minuter innan du använder den igen.

Hur rengör jag rörmotorn?

Motorn kräver ingen specifik rengöring. För utsidan, torka med en torr trasa. Använd aldrig vatten eller rengöringsmedel. Se till att rulljalusin är ren och går fritt. Kontrollera regelbundet att den inte fryser på vintern.

Vilka tillbehör behövs för montering?

Du behöver en portabel radiosändare (t.ex. ref. 20015/20021 för 1 kanal eller 20016/20023 för 5 kanaler), en rulljalusihängare (ref. 19200/19400) för att fästa jalusin i axeln, och eventuellt en adapterhylsa för den åttkantiga axeln (ref. 80100 eller 80200).

Vad gör jag om rulljalusin fryser?

På vintern, kontrollera att rulljalusin inte fryser innan du använder den. Om jalusi är frusen, använd inte motorn för att tvinga den, eftersom det kan skada den. Vänta på avfrostning eller ta bort isen manuellt. Regelbundet underhåll förhindrar detta problem.

Var hittar jag reservdelar?

För reservdelar eller tekniska frågor, kontakta Schellenbergs kundtjänst på e-post: [e-mail]. Spara köpbevis för garantifrågor. Motorn har 5 års garanti för angivna referenser.

BRUKSANVISNING 21241 Schellenberg

Säkerhet och anvisningar 137

Tekniska data 138

Kabelanslutning 139

Beskrivning av knapparna 140

Nödvändiga verktyg 184

Leveransens omfattning 184

A Montering 185
B Tilldela rörmotoradresser 197
C Programmera rörmotorerna med fjärrkontrollen 200
D Starta programmeringsläge 201
E Koppla fjärrkontrollen till rörmotorn 201
F Kontrollera rörmotorns rotationsriktning 203
G Ändra rörmotorns rotationsriktning 204
H Ställa in övre ändläge 205
I Ställa in nedre ändläge 206
J Avsluta programmeringsläge 207
K Testkörning 207
L Lära in fler rörmotorer 208

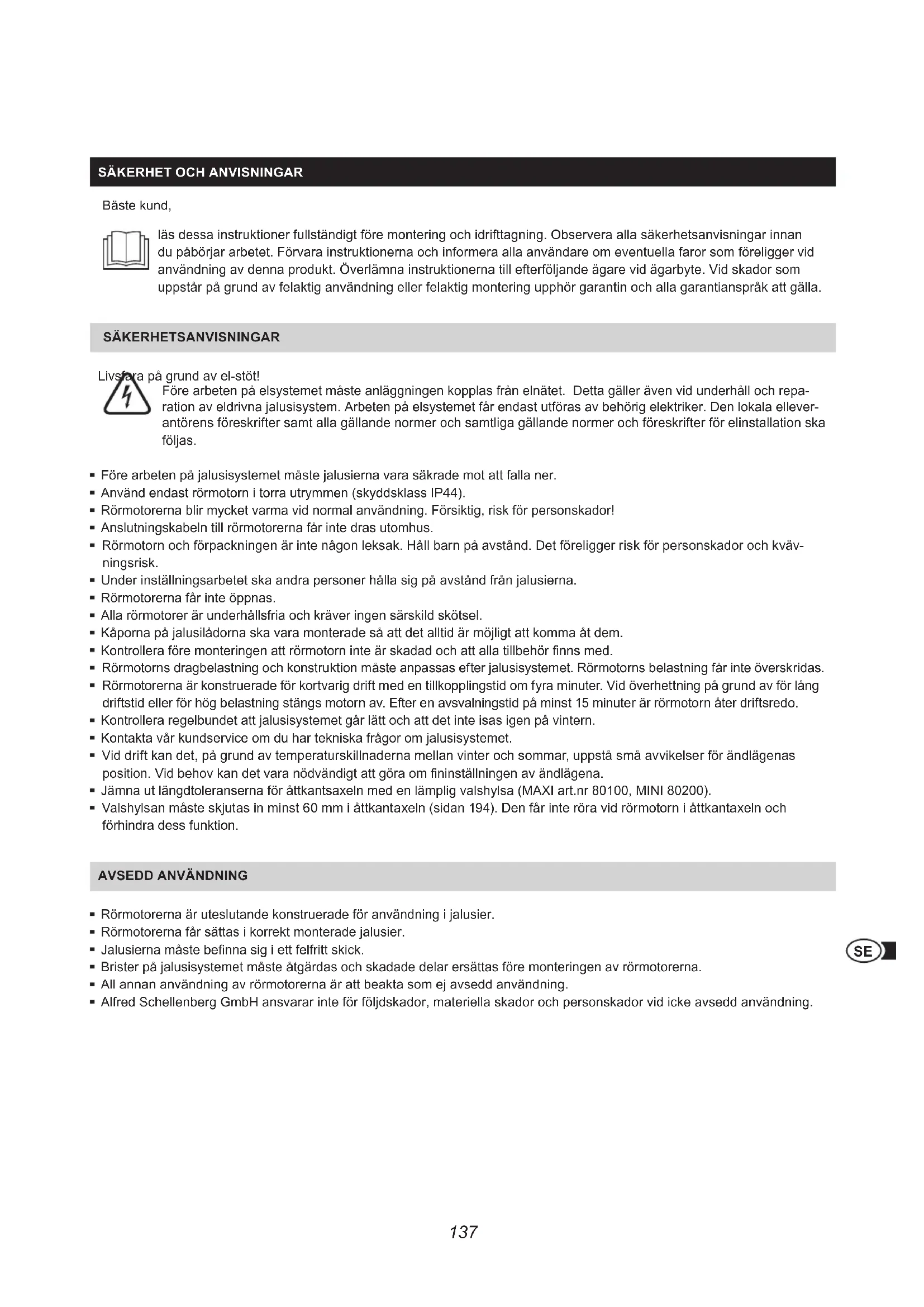

SÄKERHET OCH ANVISNINGAR

Bäste kund,

läs dessa instruktioner fullständigt före montering och idrifttagning. Observera alla säkerhetsanvisningar innan du påbörjar arbetet. Förvara instruktionerna och informera alla användare om eventuella faror som föreligger vid användning av denna produkt. Överlämna instruktionerna till efterföljande ägare vid ägarbyte. Vid skador som uppstår på grund av felaktig användning eller felaktig montering upphör garantin och alla garantianspråk att gälla.

SÄKERHETSANVISNINGAR

Livsfara på grund av el-stöt!

Före arbeten på elsystemet måste anläggningen kopplas från elnätet. Detta gäller även vid underhåll och reparation av eldrivna jalusisystem. Arbeten på elsystemet får endast utföras av behörig elektriker. Den lokala elleverantörens föreskrifter samt alla gällande normer och samtliga gällande normer och föreskrifter för elinstallation ska följas.

• Före arbeten på jalusisystemet måste jalusierna vara säkrade mot att falla ner.
• Använd endast rörmotorn i torra utrymmen (skyddsklass IP44).
• Rörmotorerna blir mycket varma vid normal användning. Försiktig, risk för personskador!
• Anslutningskabeln till rörmotorerna får inte dras utomhus.
• Rörmotorn och förpackningen är inte någon leksak. Håll barn på avstånd. Det föreligger risk för personskador och kvävningsrisk.
• Under inställningsarbetet ska andra personer hålla sig på avständ från jalusierna.
• Rörmotorerna får inte öppnas.
• Alla rörmotorer är underhållsfria och kräver ingen särskild skötsel.
• Kåporna på jalusilådorna ska vara monterade så att det alltid är möjligt att komma åt dem.
• Kontrollera före monteringen att rörmotorn inte är skadad och att alla tillbehör finns med.
• Rörmotorns dragbelastning och konstruktion måste anpassas efter jalusisystemet. Rörmotorns belastning får inte överskridas.
• Rörmotorerna är konstruerade för kortvarig drift med en tillkopplingstid om fyra minuter. Vid överhettning på grund av för lång driftstid eller för hög belastning stängs motorn av. Efter en avsvalningstid på minst 15 minuter är rörmotorn åter driftsredo.
• Kontrollera regelbundet att jalusisystemet går lätt och att det inte isas igen på vintern.
• Kontakta vår kundservice om du har tekniska frågor om jalusisystemet.
• Vid drift kan det, på grund av temperaturskillnaderna mellan vinter och sommar, uppstå små avvikelser för ändlägenas position. Vid behov kan det vara nödvändigt att göra om fininställningen av ändlägena.
• Jämna ut längdtoleranserna för åttkantsaxeln med en lämplig valshylsa (MAXI art.nr 80100, MINI 80200).
• Valshylsan måste skjutas in minst 60 mm i åttkantaxeln (sidan 194). Den får inte röra vid rörmotorn i åttkantaxeln och förhindra dess funktion.

AVSEDD ANVÄNDNING

• Rörmotorerna är uteslutande konstruerade för användning i jalusier.
• Rörmotorerna får sättas i korrekt monterade jalusier.
• Jalusierna måste befinna sig i ett felfritt skick.
• Brister på jalusisystemet måste åtgärdas och skadade delar ersättas före monteringen av rörmotorerna.
• All annan användning av rörmotorerna är att beakta som ej avsedd användning.
• Alfred Schellenberg GmbH ansvarar inte för följdskador, materiella skador och personskador vid icke avsedd användning.

CE-FÖRKLARING OCH ÖVERENSSTÄMMELSE

Rörmotorn (art.nr 20506/20510/20810/20820/20840/20507/20511/20811) uppfyller gällande krav i de europeiska och nationella riktlinjerna. Överensstämmelsen har kontrollerats, respektive förklaringar och dokumentation kan erhållas från tillverkaren.

Kasta inte i hushållsavfallet! Rörmotorerna kan återvinnas och ska lämnas in på återvinningsanläggningen eller till ett insamlingsställe för elektriskt hushållsavfall.

GARANTIVILLKOR

Vi garanterar att våra produkter är fria från material- och tillverkningsfel. Undantag från garantin är skador som orsakas av:

• normalt användningsslitage
• felaktig montering, anslutning, manövrering eller hantering
• kraftigt våld eller liknande annan yttre påverkan
• felaktigt underhåll och reparation som utförs av tredje part
• tekniska ändringar som utförs av tredje part

Vid garantifall avgör vi om produkten ska repareras eller bytas ut mot en ny likvärdig SCHELLENBERG-produkt. Garanti- tiden förlängs inte på grund av byte eller reparation av produkten. Vid utnyttjande av garantin måste originalkvittot kunna uppvisas. När utrustningen skickas in ska en kopia av originalkvittot skickas med samt en beskrivning av det inträffade felet.

Vi garanterar kvaliteten på våra rörmotorer under följande garantitid från inköpsdatumet: 5 års garanti, art.nr 20506/20510/20810/20820/20840/20507/20511/20811.

TEKNISKA DATA

Art.-nr	20506/20507	20510/20511	20810/20811	20820	20840
Jalusisystem	Mini	Mini	Maxi	Maxi	Maxi
∅ åttkantaxel	40 mm	40 mm	60 mm	60 mm	60 mm
Vridmoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. tillkopplingstid	4 minuter	4 minuter	4 minuter	4 minuter	4 minuter
max. yta plastjalusier	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Dragkraft	15 kg	25 kg	20 kg	34 kg	60 kg
Märkeffekt	98 watt	121 watt	113 watt	161 watt	218 watt
Inställning av ändlägena	Radio	Radio	Radio	Radio	Radio
inkl. Vägglager	1 Comfort-set	1 Comfort-set	1 Comfort-set	1 Comfort-set	1 Comfort-set
Garantitid	5 år	5 år	5 år	5 år	5 år
max. monteringslängd	550 mm	550 mm	550 mm	550 mm	550 mm

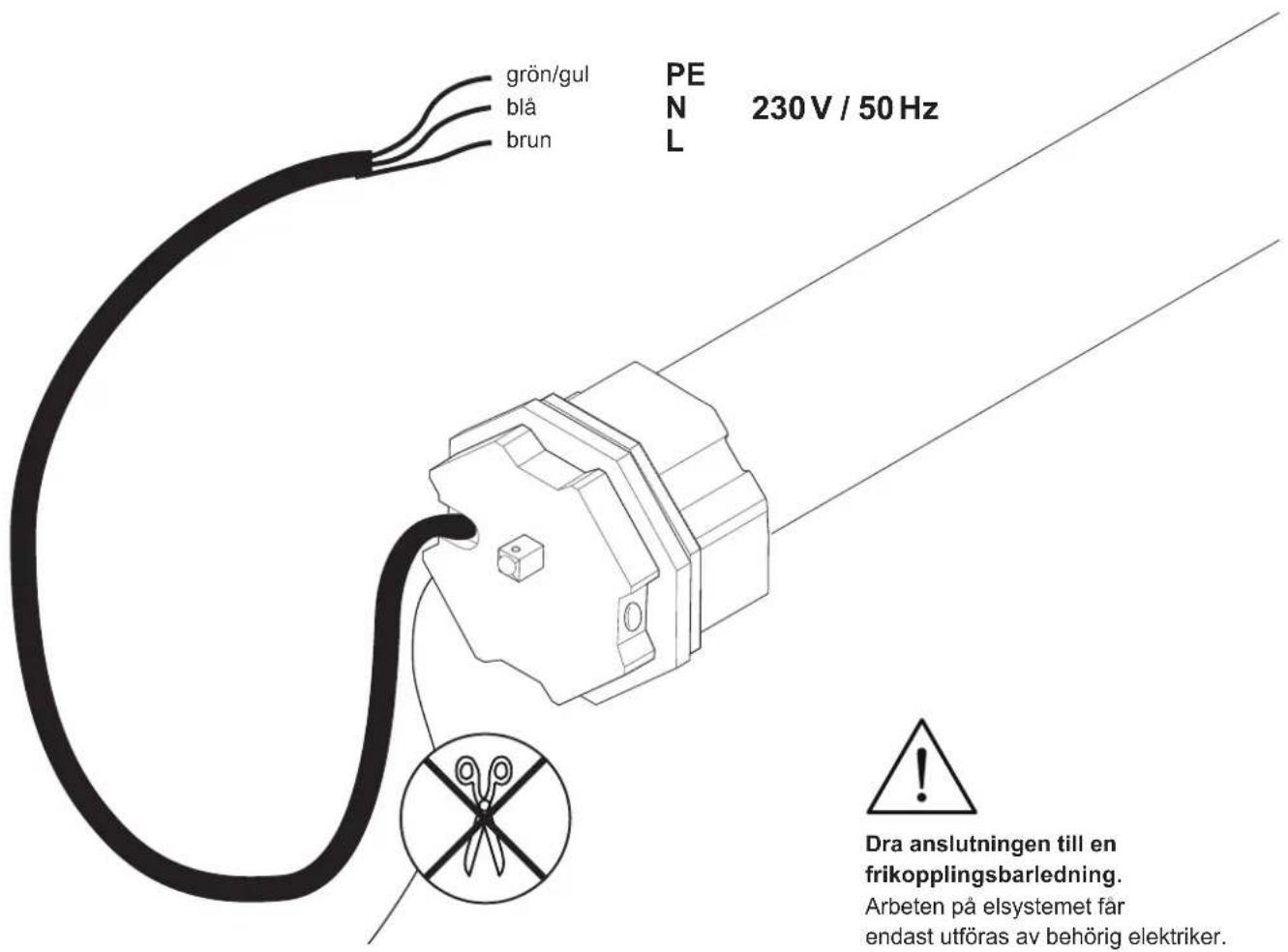

KABELANSLUTNING

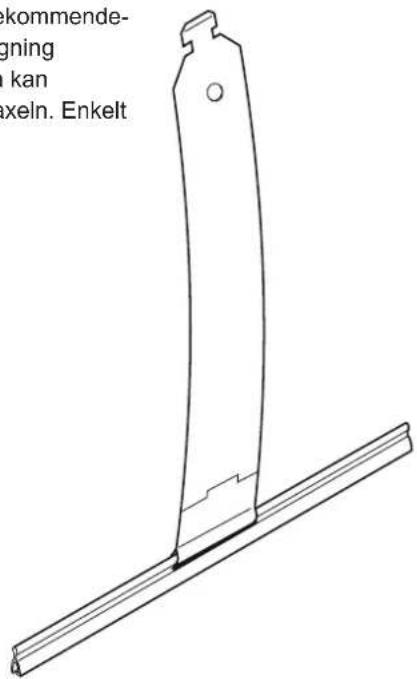

För att montera höljet på axeln rekommende- rar vi Schellenberg jalusiupphängning (art.nr 19200/19400). Med denna kan jalusihöljet säkert hängas fast i axeln. Enkelt och utan att skruva.

SE

19200

19400

TILLBEHÖRSARTIKEL: FJÄRRKONTROLL

Programmeringen av rörmotorn kan även utföras med hjälp av fjärrkontrollen (tillbehörsartikel). Kompatibla fjärrkontroller: Enkanals: 20015/20019/20021/20022 eller Femkanalers: 20016/20020/20023/20024.

1 kanal

• varje kanal kan samtidigt styra upp till fem rörmotorer samtidigt
• när man trycker på knappen Uppkörning kör alla rörmotorer uppåt under samma tid
• när man trycker på knappen Nerkörning kör alla rörmotorer neråt under samma tid
• ändlägena kan ställas in separat för varje jalusi

M = Rörmotor

K = Kanal

5 kanal

• varje kanal kan samtidigt styra upp till fem rörmotorer samtidigt
• när man trycker på knappen Kanalval kan man välja mellan de olika rörmotorerna
• när man trycker på knappen Uppkörning kör respektive rörmotor uppåt
• när man trycker på knappen Nerkörning kör respektive rörmotor neråt

M = Rörmotor

K = Kanal

INDHOLDSFORTEGNELSE

Dra anslutningen till en frikopplingsbar ledning.

Arbeten på elsystemet får endast utföras av behörig elektriker.

SE Anvisning: Vi rekommenderar först att tilldela alla rörmotorer en adress innan du fortsätter med nästa steg.

SE Vid garantianspråk, behov av reservdelar eller frågor angående korrekt montering av era produkter, ber vi er att kontakta vår [e-mail]
