Tipo di prodotto	Motore tubolare radio per tapparelle
Marca	Schellenberg
Modello	21241
Alimentazione	230 V / 50 Hz
Lunghezza di montaggio massima	550 mm
Diametro dell'albero ottagonale	40 mm (Mini) o 60 mm (Maxi) secondo versione
Coppia di rotazione	6 Nm a 40 Nm secondo versione
Forza di trazione massima	15 kg a 60 kg secondo versione
Superficie massima della tapparella (plastica)	4 m² a 15 m² secondo versione
Potenza nominale	98 W a 218 W secondo versione
Durata di funzionamento massima	4 minuti
Tempo di raffreddamento	15 minuti minimo
Grado di protezione	IP44 (solo uso interno)
Regolazione dei punti limite	Tramite radio (senza fili)
Funzioni	Salita, discesa, arresto, programmazione
Radioemettitore compatibile	1 canale o 5 canali (accessorio)
Numero di motori per canale	Fino a 5
Manutenzione	Nessuna manutenzione specifica richiesta; controllare regolarmente il funzionamento
Sicurezza	Disconnettere l'alimentazione prima dell'intervento; installazione da parte di un elettricista autorizzato; protezione contro il surriscaldamento
Garanzia	5 anni (secondo riferimento)

Domande frequenti - 21241 Schellenberg

Come installare il motore tubolare Schellenberg 21241?

L'installazione deve essere eseguita da un elettricista autorizzato. Prima di qualsiasi intervento, scollegare l'alimentazione elettrica. Bloccare la tapparella per evitare la caduta. Montare il motore nell'albero ottagonale rispettando le dimensioni (lunghezza max. 550 mm). Collegare il cavo: filo marrone (fase), blu (neutro), verde/giallo (terra). Utilizzare un manicotto se necessario per compensare le tolleranze.

Come regolare i punti limite (posizioni alta e bassa)?

Impostare il motore in modalità programmazione tramite il telecomando (tasto Programmazione nel vano batterie). Quindi, utilizzare i tasti Salita/Discesa per portare la tapparella alla posizione alta desiderata, quindi confermare. Ripetere per la posizione bassa. Uscire dalla modalità programmazione. Vedere i passaggi dettagliati nelle sezioni H e I del manuale.

Cosa fare se il motore non risponde più?

Controllare prima l'alimentazione elettrica e i fusibili. Assicurarsi che il telecomando abbia batterie funzionanti. Se il motore è in surriscaldamento (tempo di funzionamento >4 min), attendere almeno 15 minuti di raffreddamento. Se il problema persiste, contattare il servizio post-vendita Schellenberg.

Come programmare il telecomando?

La programmazione si effettua in modalità programmazione. Attivare la modalità premendo il tasto Programmazione sul retro dell'emettitore (nel vano batterie). Quindi, associare l'emettitore al motore seguendo la sezione E del manuale. Fino a 5 motori possono essere assegnati per canale.

Qual è la durata di funzionamento massima?

La durata di funzionamento massima è di 4 minuti in continuo. Dopo questo periodo, il motore si arresta automaticamente per evitare il surriscaldamento. È necessario un tempo di raffreddamento di almeno 15 minuti prima di riutilizzare il motore.

Il motore si surriscalda normalmente?

Sì, in condizioni normali di funzionamento, il motore può diventare molto caldo. È normale. Attenzione: rischio di lesioni! Non toccare il motore durante o subito dopo l'uso. Se il motore si arresta per surriscaldamento, attendere 15 minuti prima di riutilizzarlo.

Come pulire il motore tubolare?

Il motore non richiede alcuna pulizia specifica. Per l'esterno, pulire con un panno asciutto. Non utilizzare mai acqua o detergenti. Assicurarsi che la tapparella sia pulita e funzioni liberamente. Controllare regolarmente che non si blocchi dal gelo in inverno.

Quali accessori sono necessari per il montaggio?

Avrai bisogno di un radioemettitore portatile (ad esempio, rif. 20015/20021 per 1 canale o 20016/20023 per 5 canali), di una sospensione per tapparella (rif. 19200/19400) per fissare il telo all'albero, e eventualmente di un manicotto di adattamento per l'albero ottagonale (rif. 80100 o 80200).

Cosa fare in caso di gelo della tapparella?

In inverno, controllare che la tapparella non sia congelata prima di azionarla. Se la tapparella è congelata, non utilizzare il motore per forzare, poiché potrebbe danneggiarlo. Attendere lo scongelamento o rimuovere manualmente il ghiaccio. Una manutenzione regolare previene questo problema.

Dove trovare i pezzi di ricambio?

Per i pezzi di ricambio o domande tecniche, contattare il servizio post-vendita Schellenberg all'indirizzo email: [e-mail]. Conservare la prova d'acquisto per le richieste di garanzia. Il motore gode di una garanzia di 5 anni per i riferimenti indicati.

MANUALE UTENTE 21241 Schellenberg

Sicurezza ed avvertenze 35

Dati tecnici 36

Collegamento cavi 37

Accessori aggancio per avvolgibili 37

Accessori trasmettitore radio manuale 38

Descrizione dei tasti 38

Utensili necessari 184

Fornitura 184

A Montaggio 185
B Assegnazione indirizzi motore tubolare 197
C Programmazione dei motori tubolari con il trasmettitore radio manuale 200
D Avvio modo di programmazione 201
E Collegamento del trasmettitore radio manuale con il motore tubolare 201
F Verifica del senso di rotazione del motore tubolare 203
G Modifica del senso di rotazione del motore tubolare 204
H Regolazione del finecorsa superiore 205
I Regolazione del finecorsa inferiore 206
J Fine del modo di programmazione 207
K Corsa test 207
L Impostazione di ulteriori motori tubolari 208

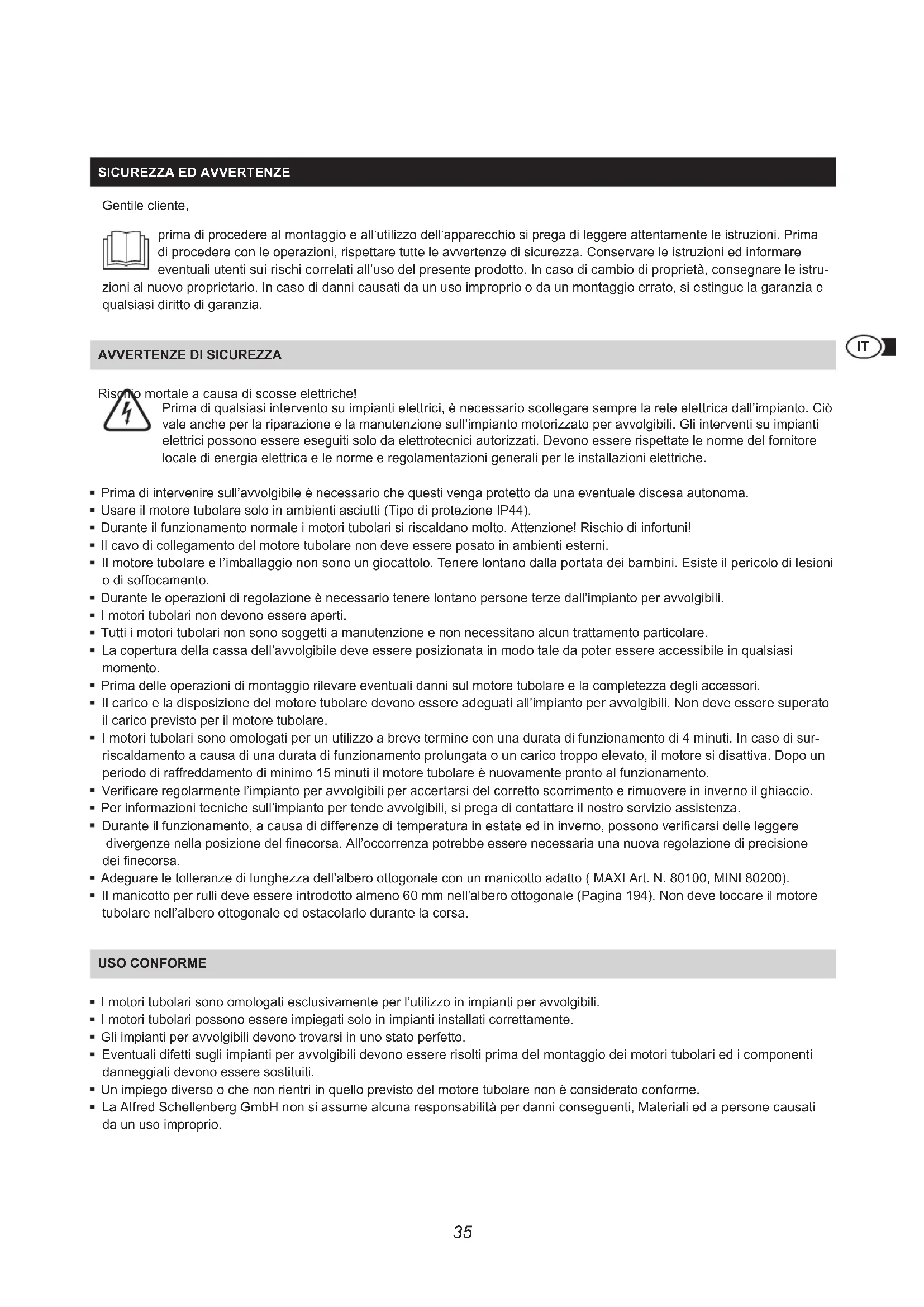

SICUREZZA ED AVVERTENZE

Gentile cliente,

prima di procedere al montaggio e all'utilizzo dell'apparecchio si prega di leggere attentamente le istruzioni. Prima di procedere con le operazioni, rispettare tutte le avvertenze di sicurezza. Conservare le istruzioni ed informare eventuali utenti sui rischi correlati all'uso del presente prodotto. In caso di cambio di proprietà, consegnare le istruzioni al nuovo proprietario. In caso di danni causati da un uso improprio o da un montaggio errato, si estingue la garanzia e qualsiasi diritto di garanzia.

AVVERTENZE DI SICUREZZA

Rischio mortale a causa di scosse elettriche!

Prima di qualsiasi intervento su impianti elettrici, è necessario scollegare sempre la rete elettrica dall'impianto. Ciò vale anche per la riparazione e la manutenzione sull'impianto motorizzato per avvolgibili. Gli interventi su impianti elettrici possono essere eseguiti solo da elettrotecnici autorizzati. Devono essere rispettate le norme del fornitore locale di energia elettrica e le norme e regolamentazioni generali per le installazioni elettriche.

• Prima di intervenire sull'avvolgibile è necessario che questi venga protetto da una eventuale discesa autonoma.
• Usare il motore tubolare solo in ambienti asciutti (Tipo di protezione IP44).
• Durante il funzionamento normale i motori tubolari si riscaldano molto. Attenzione! Rischio di infortunil!
• Il cavo di collegamento del motore tubolare non deve essere posato in ambienti esterni.
• Il motore tubolare e l'imballaggio non sono un giocattolo. Tenere lontano dalla portata dei bambini. Esiste il pericolo di lesioni o di soffocamento.
• Durante le operazioni di regolazione è necessario tenere lontano persone terze dall'impianto per avvolgibili.
• I motori tubolari non devono essere aperti.
• Tutti i motori tubolari non sono soggetti a manutenzione e non necessitano alcun trattamento particolare.
• La copertura della cassa dell'avvolgibile deve essere posizionata in modo tale da poter essere accessibile in qualsiasi momento.
• Prima delle operazioni di montaggio rilevare eventuali danni sul motore tubolare e la completezza degli accessori.
• Il carico e la disposizione del motore tubolare devono essere adeguati all'impianto per avvolgibili. Non deve essere superato il carico previsto per il motore tubolare.
• I motori tubolari sono omologati per un utilizzo a breve termine con una durata di funzionamento di 4 minuti. In caso di surriscaldamento a causa di una durata di funzionamento prolungata o un carico troppo elevato, il motore si disattiva. Dopo un periodo di raffreddamento di minimo 15 minuti il motore tubolare è nuovamente pronto al funzionamento.
• Verificare regolarmente l'impianto per avvolgibili per accertarsi del corretto scorrimento e rimuovere in inverno il ghiaccio.
• Per informazioni tecniche sull'impianto per tende avvolgibili, si prega di contattare il nostro servizio assistenza.
• Durante il funzionamento, a causa di differenze di temperatura in estate ed in inverno, possono verificarsi delle leggere divergenze nella posizione del finecorsa. All'occorrenza potrebbe essere necessaria una nuova regolazione di precisione dei finecorsa.
• Adeguare le tolleranze di lunghezza dell'albero ottogonale con un manicotto adatto ( MAXI Art. N. 80100, MINI 80200).
• Il manicotto per rulli deve essere introdotto almeno 60 mm nell'albero ottogonale (Pagina 194). Non deve toccare il motore tubolare nell'albero ottogonale ed ostacolarlo durante la corsa.

USO CONFORME

• I motori tubolari sono omologati esclusivamente per l'utilizzo in impianti per avvolgibili.
• I motori tubolari possono essere impiegati solo in impianti installati correttamente.
• Gli impianti per avvolgibili devono trovarsi in uno stato perfetto.
• Eventuali difetti sugli impianti per avvolgibili devono essere risolti prima del montaggio dei motori tubolari ed i componenti danneggiati devono essere sostituiti.
• Un impiego diverso o che non rientri in quello previsto del motore tubolare non è considerato conforme.
• La Alfred Schellenberg GmbH non si assume alcuna responsabilità per danni conseguenti, Materiali ed a persone causati da un uso improprio.

DICHIARAZIONE CE E CONFORMITÀ

Il motore tubolare (Art. N. 20506/20510/20810/20820/20840/20507/20511/20811) è conforme ai requisiti in vigore delle direttive europee e nazionali. La conformità è stata comprovata, le relative dichiarazioni e documentazioni sono nella disponibilità del produttore.

Non smaltire insieme ai rifiuti domestici! I motori tubolari sono riciclabili e possono essere consegnati presso un centro di raccolta specializzato per i rifiuti elettrici.

CONDIZIONI DI GARANZIA

Garantiamo che i nostri prodotti sono privi di danni materiali e di produzione. Dalla garanzia sono esclusi danni causati da:

• usura naturale e normale dovuta all'uso
• montaggio, collegamento, utilizzo o funzionamento errati
  ■ forze maggiori o altri influssi esterni
• manutenzione impropria ed interventi di riparazione ad opera di terzi
  ■ modifiche tecniche ad opera di terzi

In caso di intervento di garanzia, a nostra discrezione provvederemo alla riparazione del prodotto o la sua sostituzione con un prodotto SCHELLENBERG equivalente. Il periodo di garanzia non viene prolungato in caso di sostituzione o riparazione dell'apparecchio! Il presupposto per un eventuale intervento in garanzia è la presentazione dello scontrino di acquisto. In caso di spedizione dell'apparecchio, si prega di allegare una fotocopia dello scontrino di acquisto ed una descrizione del difetto riscontrato

La qualità del nostro motore tubolare è garantita dalla data di acquisto per il seguente periodo: 5 anni di garanzia, Art. N. 20506/20510/20810/20820/20840/20507/20511/20811.

DATI TECNICI

Art. N.	20506/20507	20510/20511	20810/20811	20820	20840
Dispositivo per avvolgibili Mini Mini Maxi Maxi Maxi
∅ albero ottogonale	40 mm	40 mm	60 mm	60 mm	60 mm
Momento di coppia	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Durata di attivazione	4 minuti	4 minuti	4 minuti	4 minuti	4 minuti
max. Superficie avvolgibili di plastica	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Forza di trazione	15 kg	25 kg	20 kg	34 kg	60 kg
Potenza nominale	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Regolazione della posizione finale	Radio Radio Radio Radio Radio
incl. Cuscinetto a parete	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Periodo di garanzia	5 anni	5 anni	5 anni	5 anni	5 anni
max. Lunghezza di montaggio	550 mm	550 mm	550 mm	550 mm	550 mm

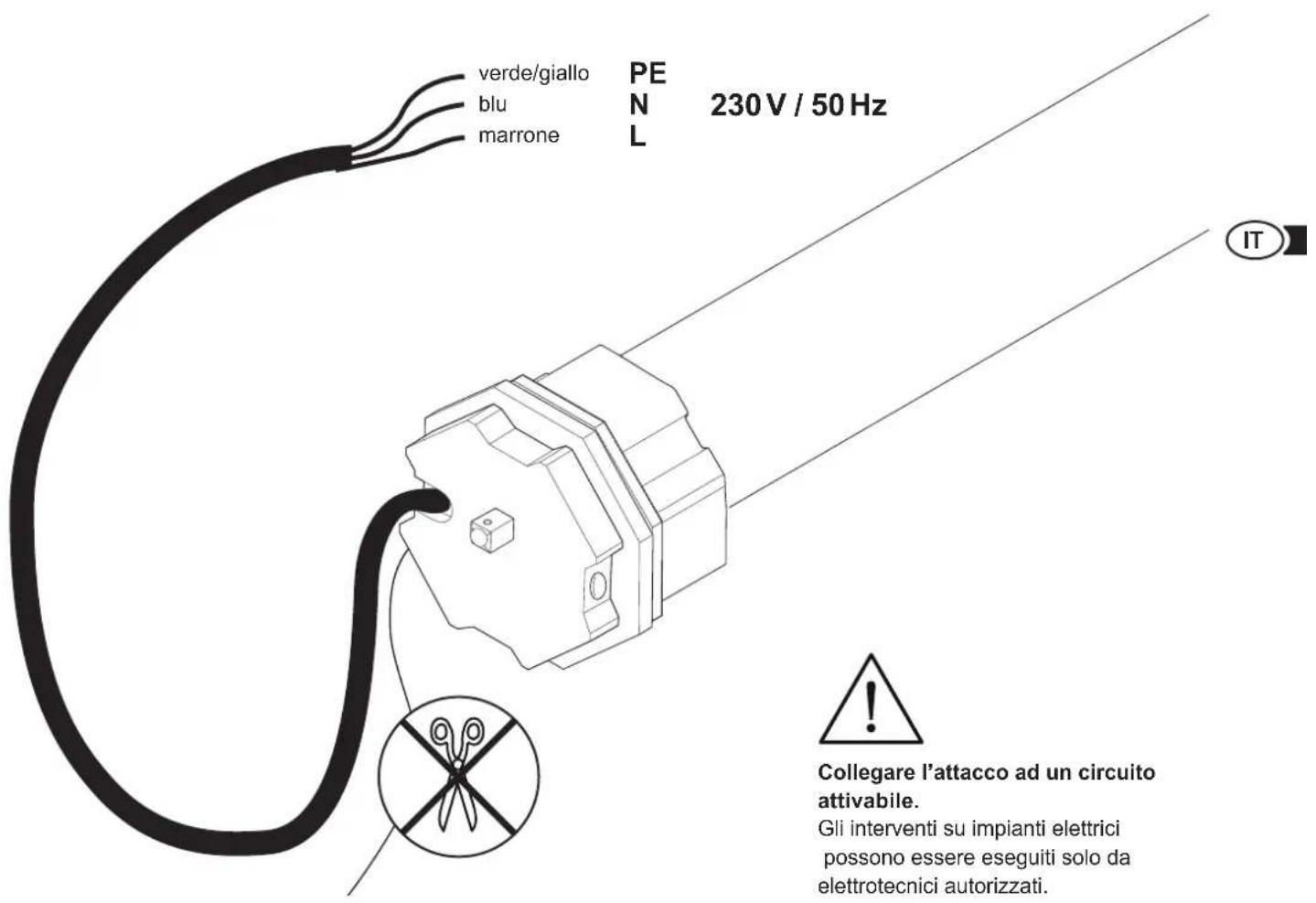

COLLEGAMENTO CAVI

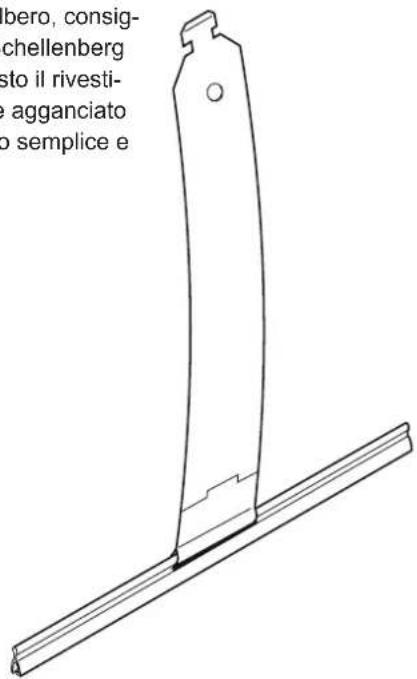

ACCESSORI: AGGANCIO PER AVVOLGIBILI

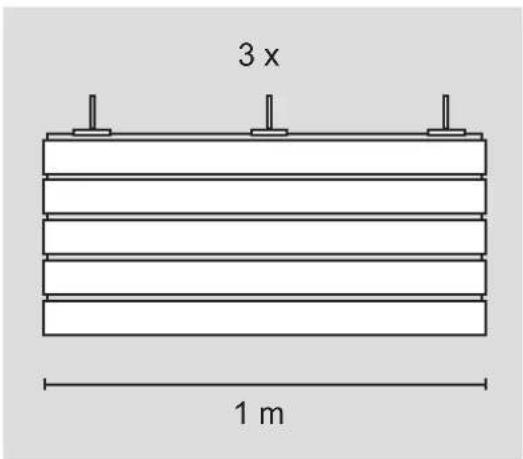

Per montare il rivestimento sull'albero, consigliamo l'aggancio per avvolgibili Schellenberg (N. art. 19200 / 19400). Con questo il rivestimento dell'avvolgibile può essere agganciato all'albero in modo sicuro. In modo semplice e senza dover avvitare.

19200

19400

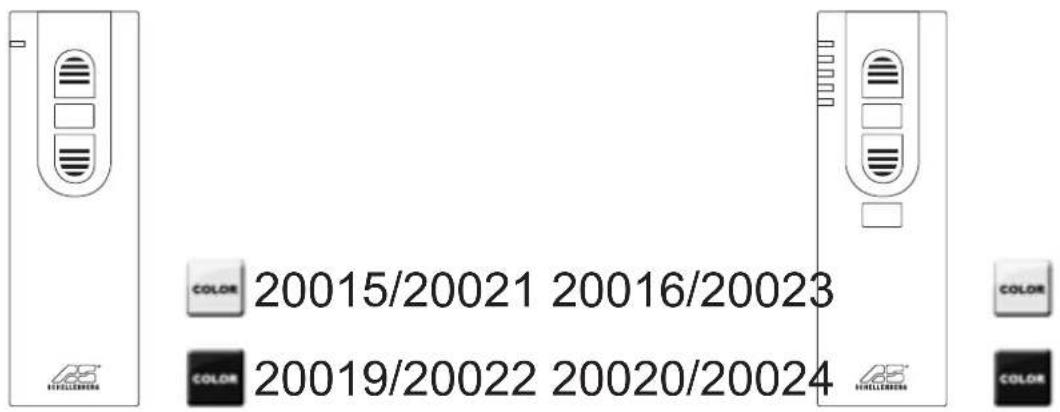

ACCESSORI: TRASMETTITORE RADIO MANUALE

La programmazione del motore tubolare può essere eseguita anche con il trasmettitore manuale radio (accessorio). Possibili trasmettitori radio manuali: 1 canale: 20015/20019/20021/20022 o 5 canali: 20016/20020/20023/20024.

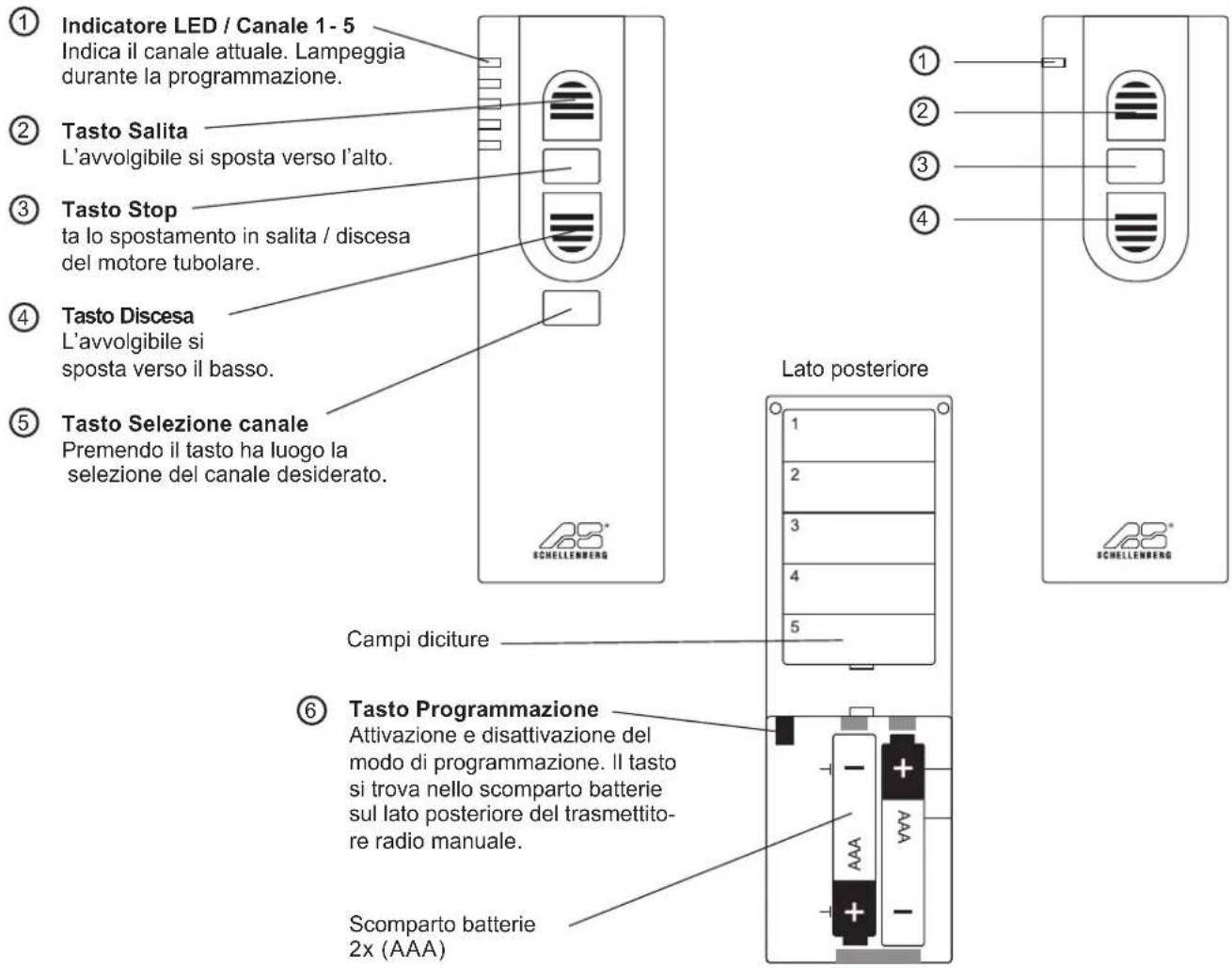

DESCRIZIONE DEI TASTI

5 canale 1 canale

Lato anteriore Lato anteriore

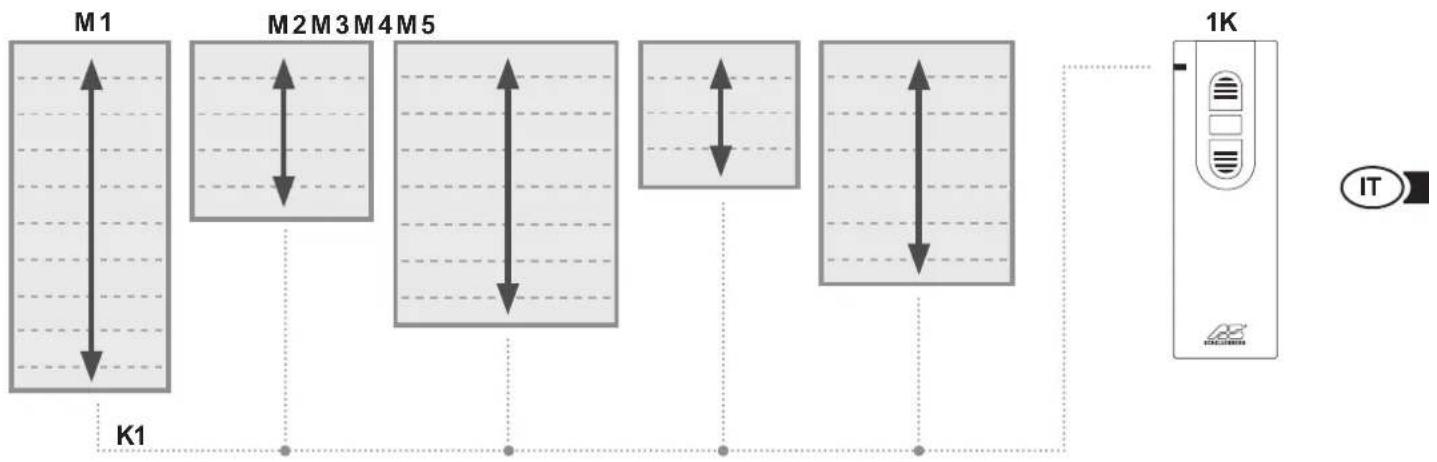

1 canale

- in base al canale possono essere controllati contemporaneamente fino a cinque motori tubolari

- premendo il tasto Salita, tutti i motori tubolari si spostano verso l'alto contemporaneamente

- premendo il tasto Discesa, tutti i motori tubolari si spostano verso il basso contemporaneamente

- i finecorsa degli avvolgibili possono essere regolati individualmente

M = Motore tubolare

K = Canale

5 canale

• in base al canale possono essere controllati contemporaneamente fino a cinque motori tubolari
• premendo il tasto Selezione canale è possibile scegliere tra i motori tubolari
• premendo il tasto Salita, il relativo motore tubolare si sposta verso l'alto
• premendo il tasto Discesa, il relativo motore tubolare si sposta verso il basso
  M = Motore tubolare
  K = Canale

ÍNDICE

IT Collegare l'attacco ad un circuito attivabile.

Gli interventi su impianti elettrici possono essere eseguiti solo da elettrotecnici autorizzati.

IT Avvertenza: Consigliamo di assegnare ai motori tubolari i loro indirizzi prima di procedere con i passi successivi.

IT Per la garanzia, pezzi di ricambio o informazioni sulle operazioni di montaggio corrette del prodotto, si prega di contattare il servizio di assistenza clienti. [e-mail]
