Tipo di prodotto	Motore tubolare per tapparelle
Marca	Schellenberg
Riferimento	21107
Sistema per tapparelle	Mini
Diametro dell'albero ottagonale	40 mm
Tensione di servizio	230 V AC, 50 Hz
Frequenza radio	868,4 MHz
Potenza di trasmissione max.	10 mW
Portata all'interno di un edificio	20 m
Coppia di rotazione	6 Nm
Durata di funzionamento max.	4 minuti
Superficie max. della tapparella in plastica	4,0 m²
Forza di trazione max.	15 kg
Potenza nominale	98 W
Regolazione dei punti limite	Via radio
Lunghezza di montaggio max.	570 mm
Potenza in standby	1,0 W
Grado di protezione	IP44
Velocità a vuoto	14 giri/min
Classe di isolamento	H
Classe di protezione	I
Livello di pressione acustica	≤ 70 dB(A)
Lunghezza del cavo	2 m
Sezione del cavo	0,75 mm², 3 conduttori (PE/N/L)
Garanzia	5 anni

Domande frequenti - 21107 Schellenberg

Come installare il motore Schellenberg 21107?

L'installazione deve essere eseguita da un elettricista qualificato. Prima di qualsiasi lavoro, spegnere l'alimentazione elettrica. Fissare il motore nell'albero ottagonale (diametro 40 mm) utilizzando il kit di comfort fornito. Fare riferimento al manuale per il calcolo della dimensione dell'albero (pagina 151) e la sospensione della tapparella (pagina 153).

Come accoppiare il motore con un telecomando?

Utilizzare un trasmettitore radio Schellenberg (non fornito). Mettere il motore in modalità programmazione (emette un bip ed esegue un breve movimento). Premere il tasto di programmazione del trasmettitore per accoppiarlo. Si dispone di 15 minuti per effettuare le regolazioni. Vedere le pagine 162-171 del manuale.

Come regolare le posizioni finali superiore e inferiore?

Dopo l'accoppiamento, utilizzare i tasti Salita/Discesa del trasmettitore per posizionare la tapparella ai limiti desiderati. Confermare ogni posizione premendo il tasto Programmazione. Il motore memorizza i punti di fine corsa. Consultare le pagine 169-170.

Qual è la potenza elettrica richiesta?

Il motore funziona a 230 V AC, 50 Hz. La potenza nominale è di 98 W e la potenza in standby di 1,0 W. Utilizzare un cavo di alimentazione con sezione di 0,75 mm² e tre conduttori (fase, neutro, terra).

Questo motore è compatibile con un sistema Smart Home?

Sì, il motore 21107 può essere programmato e controllato tramite il sistema Smart Home Schellenberg (vedere sezione F del manuale, pagina 174). Utilizza la frequenza radio 868,4 MHz.

Quali sono i principali rischi per la sicurezza?

Pericolo di scossa elettrica: spegnere sempre l'alimentazione prima di intervenire. Il motore si riscalda durante il normale funzionamento (rischio di ustione). Non lasciare che i bambini giochino con l'apparecchio. Assicurarsi che la tapparella sia in buone condizioni e che nessuno si trovi nelle vicinanze durante le regolazioni.

Come effettuare la manutenzione del motore?

Il motore non richiede manutenzione particolare. Verificare regolarmente il corretto funzionamento della tapparella, soprattutto in inverno (rischio di gelo). Pulire l'esterno con un panno asciutto. Non aprire l'alloggiamento: qualsiasi modifica annulla la garanzia.

Cosa fare se il motore si ferma durante il funzionamento?

Il motore è progettato per un ciclo massimo di 4 minuti. In caso di surriscaldamento, si ferma automaticamente. Lasciarlo raffreddare per almeno 20 minuti prima di riavviarlo. Se il problema persiste, verificare il carico della tapparella e contattare il servizio post-vendita.

Quali accessori sono inclusi nella consegna?

Il contenuto della consegna comprende il motore tubolare, un kit di comfort per il montaggio a parete e il manuale di istruzioni. I trasmettitori radio e il sistema Smart Home sono venduti separatamente.

Dove posso trovare la dichiarazione di conformità UE?

Il testo completo della dichiarazione di conformità è disponibile sul sito di Schellenberg: http://www.schellenberg.de, nel menu Servizio, piattaforma di download. Il motore è conforme alle direttive RED 2014/53/UE e EMC 2014/42/UE.

MANUALE UTENTE 21107 Schellenberg

IT Protetto da diritto di proprietà intellettuale, 2020, Alfred Schellenberg GmbH. Tutti i diritti riservati. È vietato qualsiasi utilizzo non autorizzato per diritto di proprietà intellettuale, in particolare riproduzione, traduzione, modifica o trasferimento di contenuti di banche dati o altri mezzi o sistemi elettronici.

Sicurezza e avvertenze.... 30

Dichiarazione di conformità UE 31

Condizioni della garanzia 31

Dati tecnici.... 31

Collegamento via cavo 33

Spiegazione dei tasti 33

Attrezzi necessari....144

Dotazione 144

A Montaggio 145

A1 Calcolo della misura d'onda 151

A2 Articolo accessorio: Sospensione per tapparelle 153

B Imposta motore tapparelle in stato di pronto 158

C Assegna indirizzi motore tapparelle 161

D Programmazione del motore tapparelle tramite trasmettitore radio senza fili.... 162

D1 Articoli accessori: trasmettitore radio senza fili (non incluso nella dotazione standard).... 162

D2 Avvia trasmettitore radio senza fili in modalità programmazione 165

D3 Associa trasmettitore radio senza fili a motore tapparelle 165

D4 Controlla senso di rotazione motore tapparelle 167

D5 Modifica senso di rotazione motore tapparelle 168

D6 Imposta posizione finale superiore 169

D7 Imposta la posizione finale inferiore 170

D8 Termina modalità programmazione .... 171

D9 Corsa di prova 171

E Programma altri motori tapparelle 172

F Programmazione/associazione del motore tapparelle tramite sistema Smart Home 174

F1 Articolo accessorio: sistema Smart Home 174

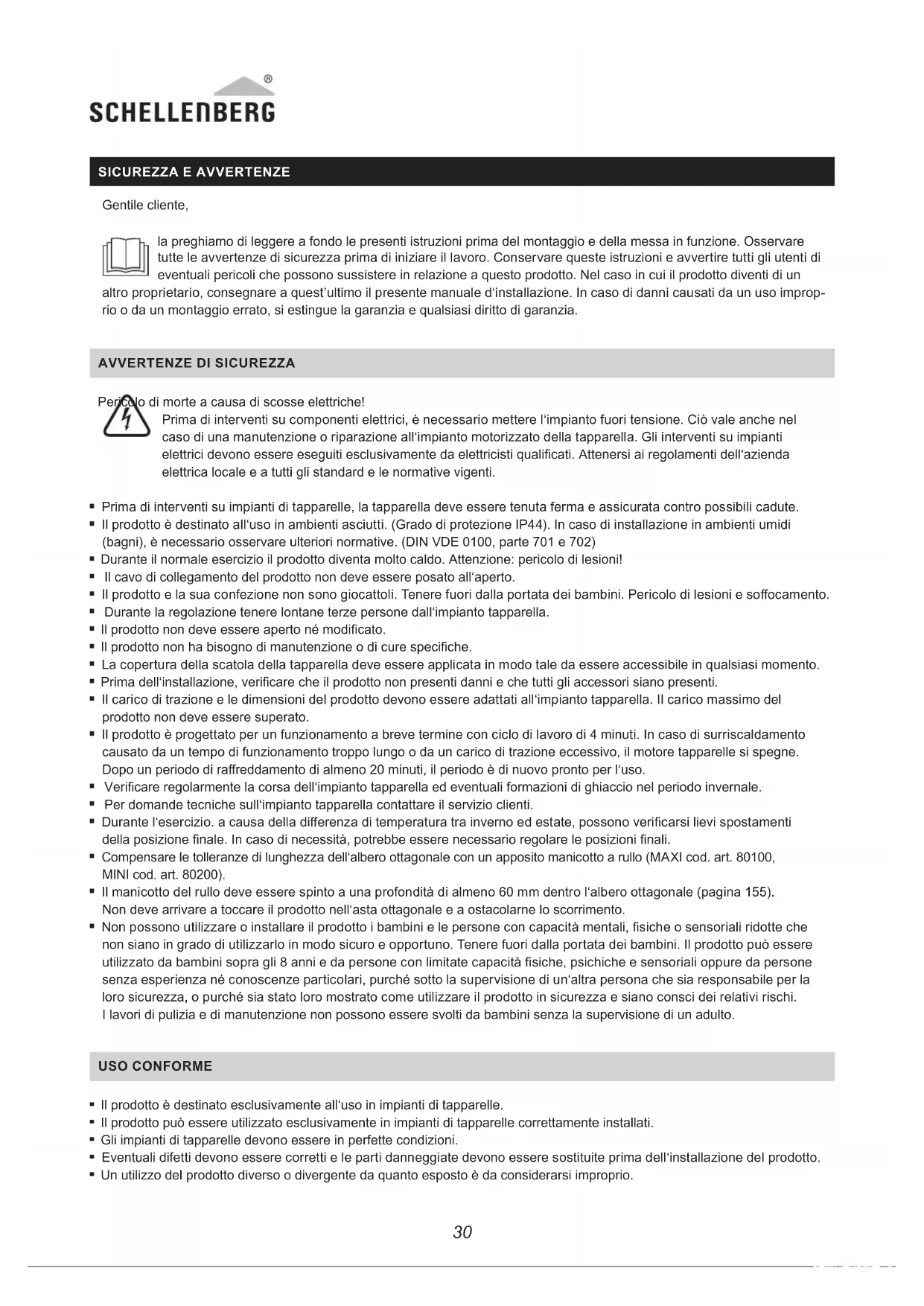

SICUREZZA E AVVERTENZE

Gentile cliente,

la preghiamo di leggere a fondo le presenti istruzioni prima del montaggio e della messa in funzione. Osservare tutte le avvertenze di sicurezza prima di iniziare il lavoro. Conservare queste istruzioni e avvertire tutti gli utenti di eventuali pericoli che possono sussistere in relazione a questo prodotto. Nel caso in cui il prodotto diventi di un altro proprietario, consegnare a quest'ultimo il presente manuale d'installazione. In caso di danni causati da un uso improprio o da un montaggio errato, si estingue la garanzia e qualsiasi diritto di garanzia.

AVVERTENZE DI SICUREZZA

i morte a causa di scosse elettriche!

Prima di interventi su componenti elettrici, è necessario mettere l'impianto fuori tensione. Ciò vale anche nel caso di una manutenzione o riparazione all'impianto motorizzato della tapparella. Gli interventi su impianti elettrici devono essere eseguiti esclusivamente da elettricisti qualificati. Attenersi ai regolamenti dell'azienda elettrica locale e a tutti gli standard e le normative vigenti.

• Prima di interventi su impianti di tapparelle, la tapparella deve essere tenuta ferma e assicurata contro possibili cadute.
• Il prodotto è destinato all'uso in ambienti asciutti. (Grado di protezione IP44). In caso di installazione in ambienti umidi (bagni), è necessario osservare ulteriori normative. (DIN VDE 0100, parte 701 e 702)
• Durante il normale esercizio il prodotto diventa molto caldo. Attenzione: pericolo di lesioni!
  Il cavo di collegamento del prodotto non deve essere posato all'aperto.
  Il prodotto e la sua confezione non sono giocattoli. Tenere fuori dalla portata dei bambini. Pericolo di lesioni e soffocamento.
• Durante la regolazione tenere lontane terze persone dall'impianto tapparella.
• Il prodotto non deve essere aperto né modificato.
• Il prodotto non ha bisogno di manutenzione o di cure specifiche.
• La copertura della scatola della tapparella deve essere applicata in modo tale da essere accessibile in qualsiasi momento.
• Prima dell'installazione, verificare che il prodotto non presenti danni e che tutti gli accessori siano presenti.
• Il carico di trazione e le dimensioni del prodotto devono essere adattati all'impianto tapparella. Il carico massimo del prodotto non deve essere superato.
  Il prodotto è progettato per un funzionamento a breve termine con ciclo di lavoro di 4 minuti. In caso di surriscaldamento causato da un tempo di funzionamento troppo lungo o da un carico di trazione eccessivo, il motore tapparelle si spegne. Dopo un periodo di raffreddamento di almeno 20 minuti, il periodo è di nuovo pronto per l'uso.
• Verificare regolarmente la corsa dell'impianto tapparella ed eventuali formazioni di ghiaccio nel periodo invernale.
• Per domande tecniche sull'impianto tapparella contattare il servizio clienti.
• Durante l'esercizio. a causa della differenza di temperatura tra inverno ed estate, possono verificarsi lievi spostamenti della posizione finale. In caso di necessità, potrebbe essere necessario regolare le posizioni finali.
• Compensare le tolleranze di lunghezza dell'albero ottagonale con un apposito manicotto a rullo (MAXI cod. art. 80100, MINI cod. art. 80200).
  Il manicotto del rullo deve essere spinto a una profondità di almeno 60 mm dentro l'albero ottagonale (pagina 155). Non deve arrivare a toccare il prodotto nell'asta ottagonale e a ostacolarne lo scorrimento.
• Non possono utilizzare o installare il prodotto i bambini e le persone con capacità mentali, fisiche o sensoriali ridotte che non siano in grado di utilizzarlo in modo sicuro e opportuno. Tenere fuori dalla portata dei bambini. Il prodotto può essere utilizzato da bambini sopra gli 8 anni e da persone con limitate capacità fisiche, psichiche e sensoriali oppure da persone senza esperienza né conoscenze particolari, purché sotto la supervisione di un'altra persona che sia responsabile per la loro sicurezza, o purché sia stato loro mostrato come utilizzare il prodotto in sicurezza e siano consci dei relativi rischi. I lavori di pulizia e di manutenzione non possono essere svolti da bambini senza la supervisione di un adulto.

USO CONFORME

• Il prodotto è destinato esclusivamente all'uso in impianti di tapparelle.
• Il prodotto può essere utilizzato esclusivamente in impianti di tapparelle correttamente installati.
• Gli impianti di tapparelle devono essere in perfette condizioni.
• Eventuali difetti devono essere corretti e le parti danneggiate devono essere sostituite prima dell'installazione del prodotto.

• Un utilizzo del prodotto diverso o divergente da quanto esposto è da considerarsi improprio.

• La tapparella deve essere assicurata contro movimenti laterali. (tendina avvolgibile bloccata a norma DIN EN 13695, EN 12045)

• Alfred Schellenberg GmbH non si assume alcuna responsabilità per i danni a persone, cose e per i danni conseguenti a un uso improprio del prodotto.
• Il prodotto può essere utilizzato solo con trasmettitori radio senza fili Schellenberg.

DICHIARAZIONE DI CONFORMITÀ UE

Il motore tapparelle (cod. art. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) è conforme ai requisiti delle direttive europee e nazionali vigenti. La conformità è stata comprovata. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo: http://www.schellenberg.de (sotto „Service“ nel Centro download).

Direttiva Macchine 2006/42/CE

Direttiva apparecchiature radio RED 2014/53/UE

Direttiva sulla compatibilità elet- tromagnetica 2014/42/CE

Direttiva RoHS 2011/65/UE

Non smaltire insieme ai normali rifiuti! Il prodotto è riciclabile e può essere pertanto consegnato a un centro a generico o di valorizzazione per i rifiuti elettrici.

CONDIZIONI DELLA GARANZIA

Garantiamo che i nostri prodotti sono privi di difetti materiali e di produzione. Sono esclusi dalla garanzia danni causati da:

■ normale usura dovuta all'esercizio
- installazione, collegamento, comando o gestione non adeguata
■ forza maggiore o altri influssi esterni
- manutenzione e riparazioni non adeguate eseguite da terzi
■ modifiche tecniche apportate da terzi

In caso di garanzia, provvederemo, a nostra discrezione, a riparare il prodotto o a sostituirlo con un prodotto SCHELLENBERG di pari valore. La validità della garanzia non viene prolungata in caso di cambio o riparazione del prodotto! La garanzia può essere utilizzata esclusivamente previa presentazione della ricevuta d'acquisto. In caso di invio del prodotto, allegare una copia della ricevuta d'acquisto e una descrizione del danno che si è verificato.

La garanzia del prodotto Schellenberg acquistato ha una durata di 5 anni (vedere stampa sulla confezione) e decorre dalla data di acquisto del prodotto. La presente garanzia del costruttore non pregiudica la garanzia legale di cui il consumatore può rivalersi nei confronti del venditore in base alla legge applicabile, comprese disposizioni particolari. La garanzia del costruttore non limita né esclude in alcun modo la garanzia legale.

DATI TECNICI

Art. N.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Dispositivo per avvolgibili	Mini Mini Maxi	Maxi	Maxi
∅ albero ottogonale	40 mm	40 mm	60 mm	60 mm	60 mm
Tensione	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Frequenza radio	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Potenza di emissione	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Portata all'interno di edifici*	20 m	20 m	20 m	20 m	20 m
Momento di coppia	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. Durata di attivazione	4 minuti	4 minuti	4 minuti	4 minuti	4 minuti

DATI TECNICI

Art. N.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
max. Superficie avvolgibili di plastica	4,0 m^2 6,0 m^2 4,2 m^2 8,5 m^2 15 m^2
Forza di trazione max.	15 kg	25 kg	20 kg	34 kg	60 kg
Potenza nominale	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Regolazione della posizione finale	Radio	Radio	Radio	Radio	Radio
incl. Cuscinetto a parete	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Periodo di garanzia	5 anni	5 anni	5 anni	5 anni	5 anni

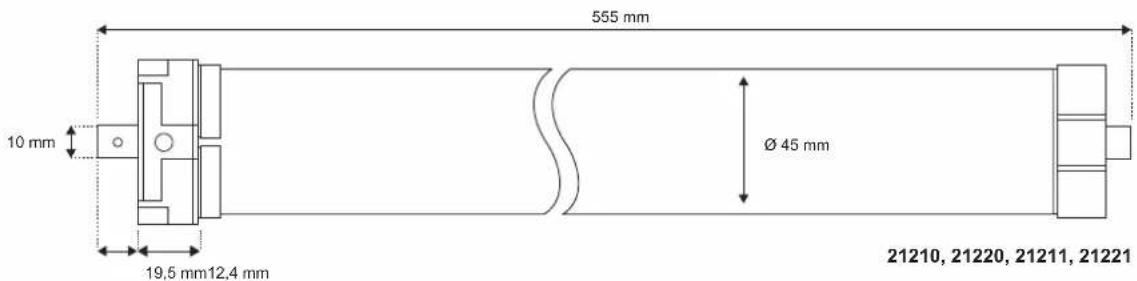

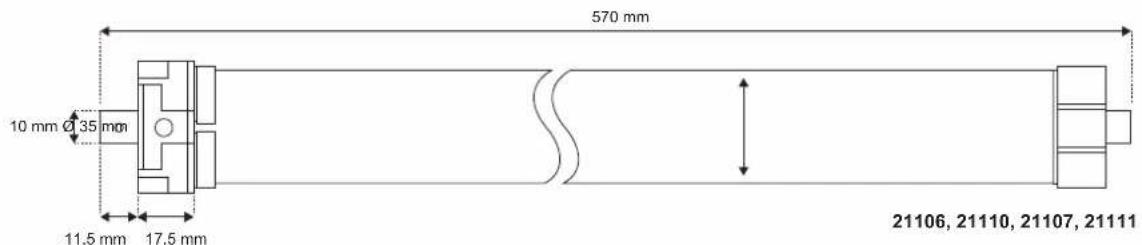

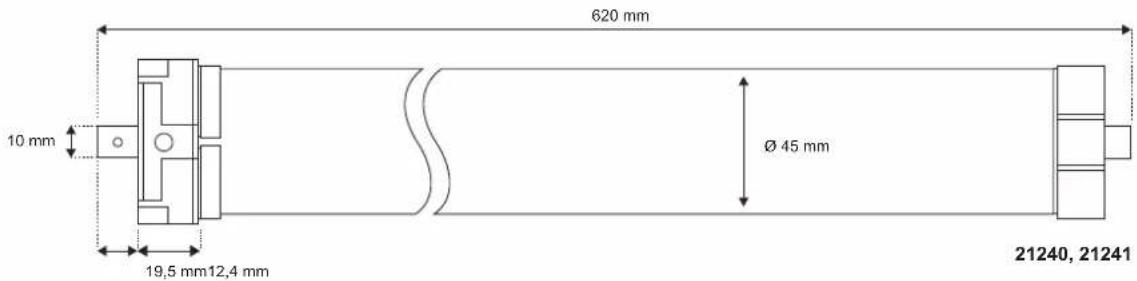

max. Lunghezza di montaggio	570 mm	570 mm	555 mm	555 mm	620 mm
Potenza Modalità stand-by	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt
Grado di protezione	IP44	IP44	IP44	IP44	IP44
Velocità a vuoto	14 giri/min.	17 giri/min.	15 giri/min.	15 giri/min.	15 giri/min.
Classe di isolamento	H	H	H	H	H
Classe di sicurezza	I	I	I	I	I
Schalldruckpegel	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* La portata può essere influenzata dalle caratteristiche strutturali. Non posizionare il prodotto in prossimità di fonti di interferenza quali, ad esempio, grossi oggetti metallici, elettrodomestici con involucro metallico ecc.

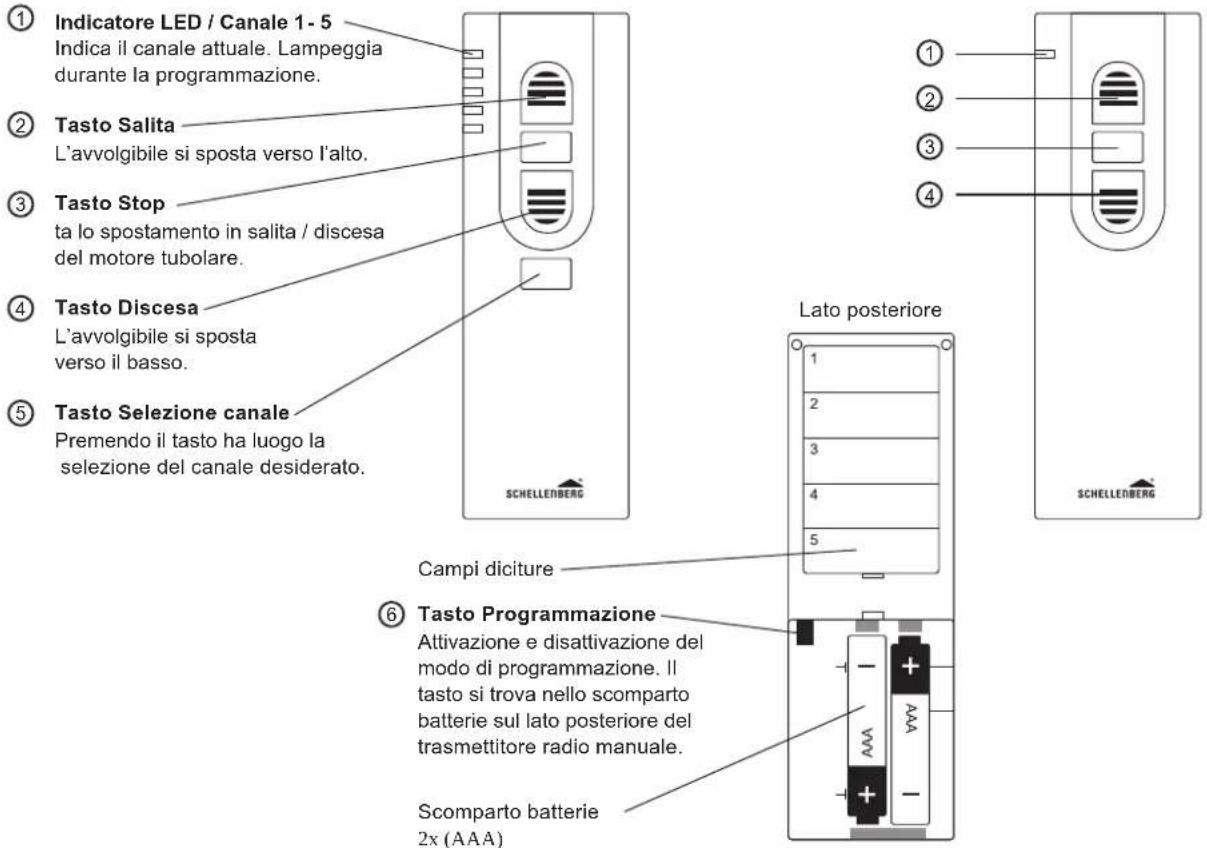

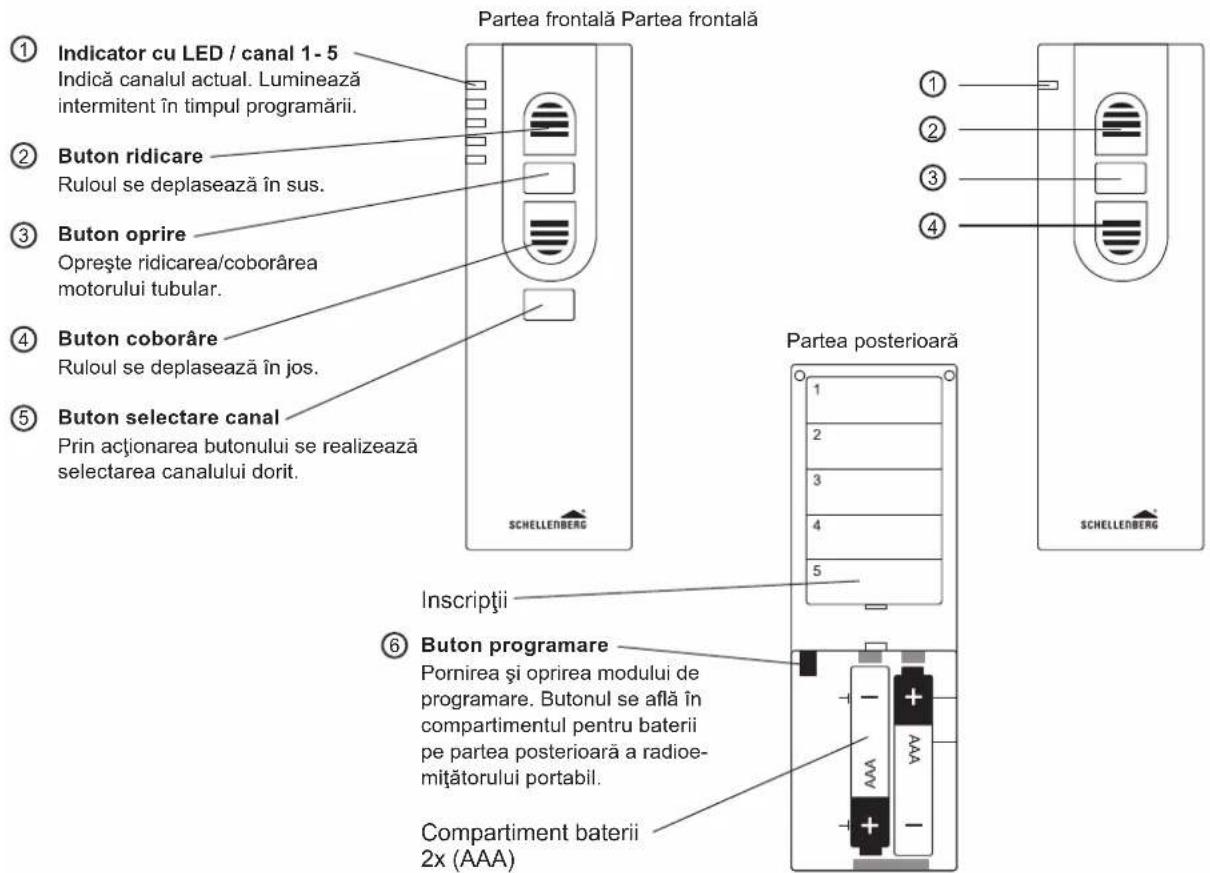

SPIEGAZIONE DEI TASTI

5 canale 1 canale

Lato anteriore Lato anteriore

ÍNDICE

Cu 5 canale Cu 1 canale

IT Collegare l'attacco ad un circuito attivabile.

Gli interventi su impianti elettrici possono essere eseguiti solo da elettrotecnici autorizzati.

IT Nota: la modalità apprendimento è attiva non appena il motore tapparelle trasmette una conferma mediante segnale acustico e un rapido movimento in avanti e indietro. Dopodiché si hanno a disposizione circa 15 minuti prima che la modalità apprendimento si richiuda senza che vengano eseguite azioni di regolazione.

Nota: se si collegano più motori tapparelle alla stessa linea di alimentazione, assicurarsi che ciascun motore possa essere spento separatamente. È possibile collegare fino a max. 5 motori tapparelle a una linea di alimentazione.

IT Ulteriori possibilità di impostazione sono riportate nelle istruzioni per l'uso del trasmettitore radio manuale.
