Тип продукт	Тръбен мотор за ролетна щора
Марка	Schellenberg
Референтен номер	21107
Система на ролетна щора	Mini
Диаметър на осмоъгълния вал	40 mm
Работно напрежение	230 V AC, 50 Hz
Радиочестота	868,4 MHz
Максимална предавателна мощност	10 mW
Обхват вътре в сграда	20 m
Въртящ момент	6 Nm
Максимално време на работа	4 минути
Максимална площ на пластмасовата ролетна щора	4,0 м²
Максимална теглителна сила	15 kg
Номинална мощност	98 W
Настройка на крайните точки	Чрез радио
Максимална монтажна дължина	570 mm
Мощност в режим на готовност	1,0 W
Степен на защита	IP44
Скорост на празен ход	14 об/мин
Клас на изолация	H
Клас на защита	I
Ниво на звуково налягане	≤ 70 dB(A)
Дължина на кабела	2 m
Сечение на кабела	0,75 mm², 3 проводника (PE/N/L)
Гаранция	5 години

Често задавани въпроси - 21107 Schellenberg

Как да инсталирам мотора Schellenberg 21107?

Инсталацията трябва да се извърши от квалифициран електротехник. Преди всяка работа изключете захранването. Закрепете мотора в осмоъгълния вал (диаметър 40 mm) с помощта на предоставения комплект за удобен монтаж. Обърнете се към ръководството за изчисляване на размера на вала (стр. 151) и окачването на ролетната щора (стр. 153).

Как да сдвоя мотора с дистанционно управление?

Използвайте радио предавател Schellenberg (не е включен в комплекта). Поставете мотора в режим на програмиране (той издава звуков сигнал и извършва кратко движение). Натиснете бутона за програмиране на предавателя, за да го сдвоите. Имате 15 минути за настройки. Вижте страници 162-171 от инструкцията.

Как да настроите крайните горна и долна позиция?

След сдвояване използвайте бутоните за повдигане/спускане на предавателя, за да поставите ролетната щора в желаните граници. Потвърдете всяка позиция, като натиснете бутона за програмиране. Моторът запаметява крайните точки. Консултирайте се със страници 169-170.

Каква е необходимата електрическа мощност?

Моторът работи на 230 V AC, 50 Hz. Номиналната мощност е 98 W, а мощността в режим на готовност е 1,0 W. Използвайте захранващ кабел с напречно сечение 0,75 mm² и три проводника (фаза, нула, земя).

Този мотор съвместим ли е със система за Smart Home?

Да, моторът 21107 може да бъде програмиран и управляван чрез системата Smart Home Schellenberg (вижте раздел F от инструкцията, стр. 174). Той използва радиочестота 868,4 MHz.

Какви са основните рискове за безопасност?

Опасност от токов удар: винаги изключвайте захранването преди работа. Моторът се нагрява при нормална работа (опасност от изгаряне). Не позволявайте на деца да играят с устройството. Уверете се, че ролетната щора е в добро състояние и че никой не е наблизо по време на настройките.

Как да поддържам мотора?

Моторът не изисква специална поддръжка. Проверявайте редовно правилната работа на ролетната щора, особено през зимата (опасност от замръзване). Почиствайте външната част със суха кърпа. Не отваряйте корпуса: всяка промяна анулира гаранцията.

Какво да направя, ако моторът спре по време на работа?

Моторът е проектиран за максимален цикъл от 4 минути. При прегряване той спира автоматично. Оставете го да изстине поне 20 минути, преди да рестартирате. Ако проблемът продължава, проверете теглото на ролетната щора и се свържете с отдела за следпродажбено обслужване.

Какви аксесоари са включени в доставката?

Съдържанието на доставката включва тръбен мотор, комплект за удобен монтаж на стена и инструкция за употреба. Радио предавателите и системата Smart Home се продават отделно.

Къде мога да намеря декларацията за съответствие на ЕС?

Пълният текст на декларацията за съответствие е достъпен на уебсайта на Schellenberg: http://www.schellenberg.de, в менюто Service, платформа за изтегляне. Моторът е в съответствие с директивите RED 2014/53/ЕС и CEM 2014/42/ЕС.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 21107 Schellenberg

BG Авторски права, 2020 г., Alfred Schellenberg GmbH – всички права запазени. Всяка употреба, която не е разрешена от закона за авторското право, по-специално разпространение, превод, обработка или прехвърляне на съдържание в бази данни или други електронни медии и системи, е забранена.

Декларация за съответствие на ЕС.... 76

Гаранционни условия.... 76

Технически данни.... 76

Кабелна връзка 78

Обяснение на бутоните 78

A1 Изчисляване на размера на вала 151

A2 Принадлежности: Окачване на ролетната щора 153

В Привеждане на мотора на ролетната щора в готовност за програмиране 158

С Задаване на адреси към мотора на ролетната щора....161

D Програмиране на мотора на ролетната щора чрез радиодистанционно управление.... 162

D2 Стартиране на режим на програмиране чрез радиодистанционно управление 165

D3 Свързване на радиодистанционното управление с мотора на ролетната щора 165

D4 Проверка на посоката на въртене на мотора на ролетната щора 167

D5 Промяна на посоката на въртене на мотора на ролетната щора 168

D6 Поставяне на крайна позиция отгоре 169

D7 Поставяне на крайна позиция отдолу 170

D8 Край на режима на програмиране 171

D9 Тестово задвижване 171

E Програмиране на следващи мотори на ролетни щори 172

F Програмиране/свързване на мотора на ролетната щора посредством система Smart Home...... 174

F1 Принадлежности: Система Smart Home.... 174

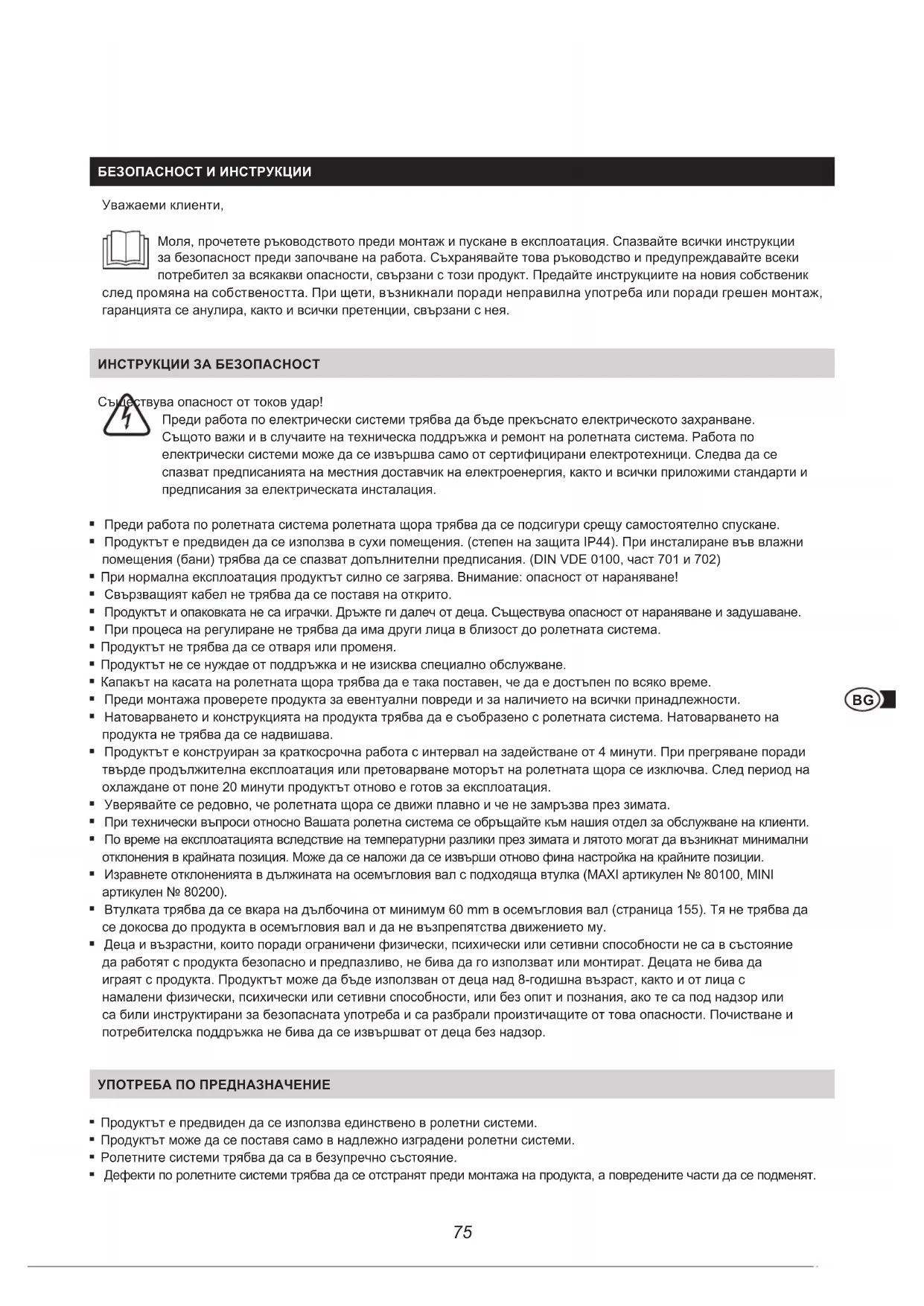

БЕЗОПАСНОСТ И ИНСТРУКЦИИ

Уважаеми клиенти,

Моля, прочетете ръководството преди монтаж и пускане в експлоатация. Спазвайте всички инструкции за безопасност преди започване на работа. Съхранявайте това ръководство и предупреждавайте всеки потребител за всякакви опасности, свързани с този продукт. Предайте инструкциите на новия собственик след промяна на собствеността. При щети, възникнали поради неправилна употреба или поради грешен монтаж, гаранцията се анулира, както и всички претенции, свързани с нея.

ува опасност от токов удар!

Преди работа по електрически системи трябва да бъде прекъснато електрическото захранване. Същото важи и в случаите на техническа поддръжка и ремонт на ролетната система. Работа по електрически системи може да се извършва само от сертифицирани електротехници. Следва да се спазват предписанията на местния доставчик на електроенергия, както и всички приложими стандарти и предписания за електрическата инсталация.

■ Преди работа по ролетната система ролетната щора трябва да се подсигури срещу самостоятельно спускане.
- Продуктът е предвиден да се използва в сухи помещения. (степен на защита IP44). При инсталиране във влажни помещения (бани) трябва да се спазват допълнителни предписания. (DIN VDE 0100, част 701 и 702)
- При нормална експлоатация продуктът силно се загрява. Внимание: опасност от нараняване!
- Свързващият кабел не трябва да се поставя на открито.
- Продуктът и опаковката не са играчки. Дръжте ги далеч от деца. Съществува опасност от нараняване и задушаване.
- При процеса на регулиране не трябва да има други лица в близост до ролетната система.
- Продуктът не трябва да се отваря или променя.

- Продуктът не се нуждае от поддръжка и не изисква специално обслужване.

- Капакът на касата на ролетната щора трябва да е така поставен, че да е достъпен по всяко време.

- Преди монтажа проверете продукта за евентуални повреди и за наличието на всички принадлежности.

- Натоварването и конструкцията на продукта трябва да е съобразено с ролетната система. Натоварването на продукта не трябва да се надвишава.

- Продуктът е конструиран за краткосрочна работа с интервал на задействане от 4 минути. При прегряване поради твърде продължителна експлоатация или претоварване моторът на ролетната щора се изключва. След период на охлаждане от поне 20 минути продуктът отново е готов за експлоатация.

■ Уверявайте се редовно, че ролетната щора се движи плавно и че не замръзва през зимата.

- При технически въпроси относно Вашата ролетна система се обръщайте към нашия отдел за обслужване на клиенти.

- По време на експлоатацията вследствие на температурни разлики през зимата и лятото могат да възникнат минимални отклонения в крайната позиция. Може да се наложи да се извърши отново фина настройка на крайните позиции.

- Изравнете отклоненията в дължината на осемъгловия вал с подходяща втулка (MAXI артикулен № 80100, MINI артикулен № 80200).

- Втулката трябва да се вкара на дълбочина от минимум 60 mm в осемъгловия вал (страница 155). Тя не трябва да се докосва до продукта в осемъгловия вал и да не възпрепятства движението му.

- Деца и възрастни, които поради ограничени физически, психически или сетивни способности не са в състояние да работят с продукта безопасно и предпазливо, не бива да го използват или монтират. Децата не бива да играят с продукта. Продуктът може да бъде използван от деца над 8-годишна възраст, както и от лица с намалени физически, психически или сетивни способности, или без опит и познания, ако те са под надзор или са били инструктирани за безопасната употреба и са разбрали произтичащите от това опасности. Почистване и потребителска поддръжка не бива да се извършват от деца без надзор.

УПОТРЕБА ПО ПРЕДНАЗНАЧЕНИЕ

• Продуктът е предвиден да се използва единствено в ролетни системи.
• Продуктът може да се поставя само в надлежно изградени ролетни системи.
• Ролетните системи трябва да са в безупречно състояние.
• Дефекти по ролетните системи трябва да се отстранят преди монтажа на продукта, а повредените части да се подменят.

SCHELLENBERG

• Друг вид употреба на продукта или употреба, излизаща извън тези рамки, се смята за използване не по предназначение.
• Ролетната щора трябва да е подсигурена срещу изместване встрани. (фиксирана щора съгласно DIN EN 13695, EN 12045)
• Alfred Schellenberg GmbH не носи отговорност за персонални, материални и косвени щети при употреба не по предназначение.
• Продуктът да се експлоатира само с одобреното от Schellenberg радиодистанционно управление.

Моторът за ролетни щори (артикулен № DE 21106, 21110, 21210, 21220, 21240 2107, 21111, 21211, 21221, 21241) изпълнява приложимите изисквания на европейските и националните разпоредби. Съвместимостта е доказана. Пълният текст на декларацията за съвместимост на ЕС можете да намерите на следния интернет адрес: http://www.schellenberg.de (точка от менюто „Сервиз“ в центъра за изтегляне).

Директива Машини 2006/42/EO

Директива Радиосьоръжения 2014/53/EC (RED)

Директива за електромагнитна съвместимост 2014/42/EC

Директива Ограничение за употребата на определени опасни вещества в електрическото и електронното оборудване 2011/65/EC (RoHS)

Не изхвърляйте заедно с битовите отпадъци! Продуктът може да се рециклира и може да бъде върнат в центъра за рециклиране или в друг пункт за събiranе на електрически отпадъци от домакинствата.

ГАРАНЦИОННИ УСЛОВИЯ

Гарантираме, че нашите продукти нямат дефекти, свързани с материала и производството. Гаранцията не покрива щети, които са причинени вследствие на:

• нормално износване при употреба
  ■ неправилен монтаж, свързване, обслужване или третиране
  ▪ форсмажорни или други външни влияния
  ■ неправилна поддръжка и ремонт от трети лица
• технически промени, извършени от трети лица

При гаранционно събитие по наш избор ще ремонтираме продукта или ще го заменим с равностоен продукт на SCHELLENBERG. Гаранционният срок не се удължава вследствие на замяната или ремонта на продукта! Условие за използване на гаранцията е представянето на касовата бележка. При изпращане на продукта моля да приложите копие на касовата бележка и описание на настъпилия дефект.

Гаранционният срок за закупения от Вас продукт на Schellenberg е 5 години (вижте щемпела на опаковката) и започва да тече от датата на закупуването му. Тази гаранция на производителя не засяга полагащите се по закон рекламационни претенции, които Вие като потребител можете да предявявате към продавача съгласно приложимото право, включително специалните разпоредби за защита на потребителите. Гаранцията нито изключва, нито ограничава полагащите се по закон рекламации.

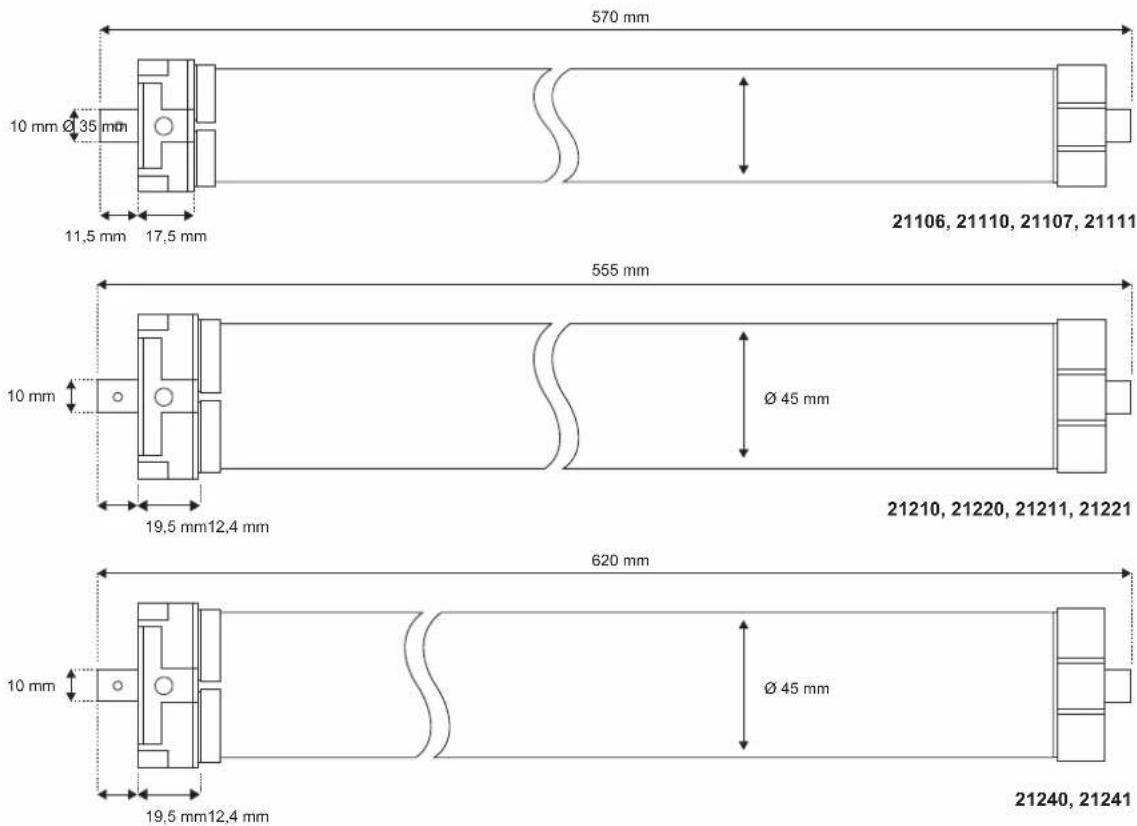

ТЕХНИЧЕСКИ ДАННИ

кат. No	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Система ролетни щори	Мини	Мини	Макси	Макси	Макси
∅ Осмостенен вал	40 mm	40 mm	60 mm	60 mm	60 mm
Работно напрежение	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Радиочестота	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Мощност на предаване	макс. 10mW	макс. 10mW	макс. 10mW	макс. 10mW	макс. 10mW
Макс. Обхват в сградата*	20 m	20 m	20 m	20 m	20 m

ТЕХНИЧЕСКИ ДАННИ

кат. No	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Въртящ момент	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
Макс. продължителност на включване	4 минути	4 минути	4 минути	4 минути	4 минути
Макс. площ пластмасови ролетни щори	4,0 m^2	6,0 m^2	4,2 m^2	8,5 m^2	15 m^2
Опъваща сила макс.	15 kg	25 kg	20 kg	34 kg	60 kg
Номинална мощност	98 W	144 W	113 W	161 W	228 W
Регулиране на крайно положение	Радиоп-редавател	Радиоп-редавател	Радиоп-редавател	Радиоп-редавател	Радиоп-редавател
Вкл. стенна опора	1 комплектComfort	1 комплектComfort	1 комплектComfort	1 комплектComfort	1 комплектComfort
Гаранционен срок	5 години	5 години	5 години	5 години	5 години
Макс. монтажна дължина	570 mm	570 mm	555 mm	555 mm	620 mm
Мощност Режим на готовност	1,0 W	1,0 W	1,0	1,0 W	1,0 W
Вид защита	IP44	IP44	IP44	IP44	IP44
Обороти на празен ход	14 об./мин	17 об./мин	15 об./мин	15 об./мин	15 об./мин
Клас на изолация	H	H	H	H	H
Клас на защита	I	I	I	I	I
Ниво на звуково налягане	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Обхватът на радиовълните може да се повлияе от сградните особености. Не поставяйте продукта близо до източници на смущения, като големи предмети, електрически уреди с метални кутии или подобни.

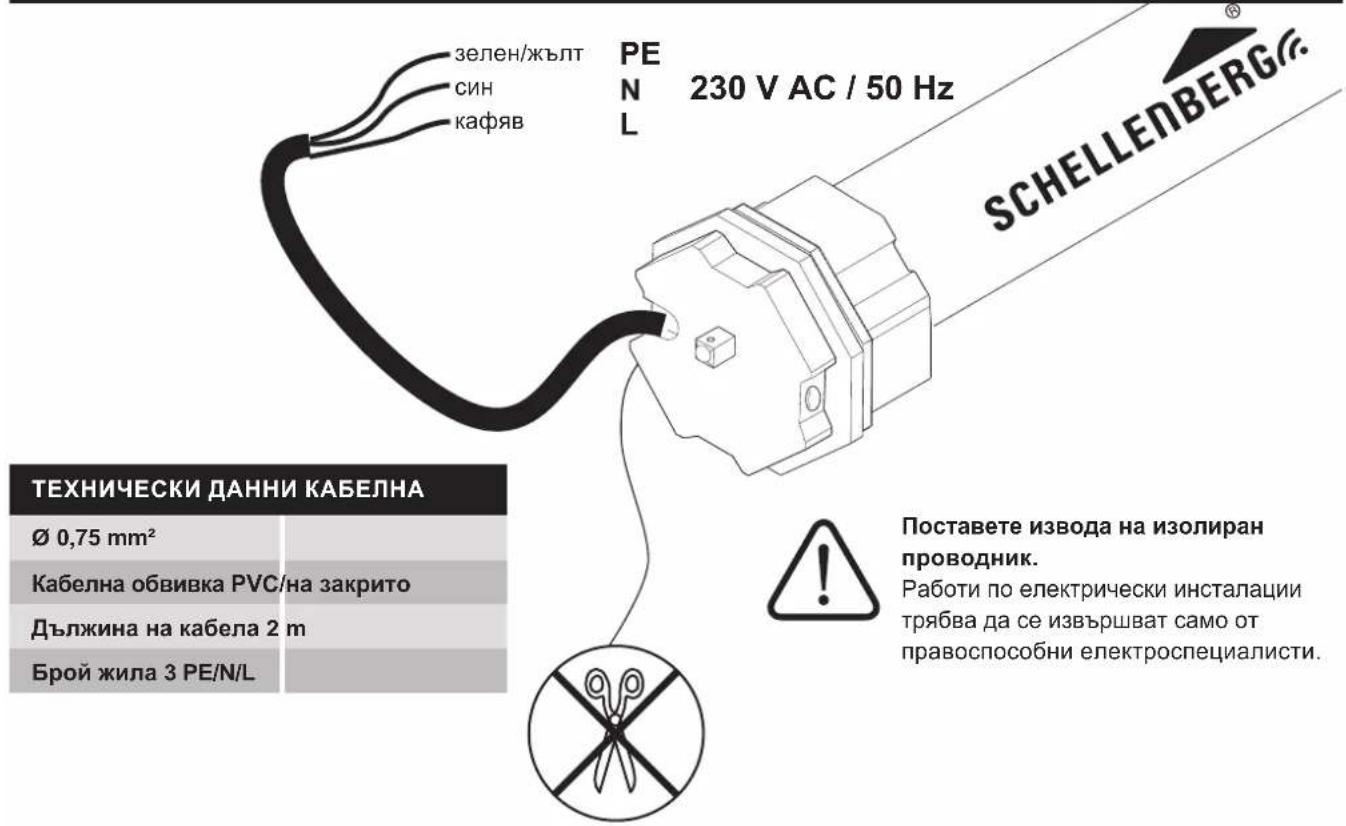

КАБЕЛНА ВРЪЗКА

ОБЯСНЕНИЕ НА БУТОНИТЕ

Работи по електрически инсталации трябва да се извършват само от правоспособни електроспециалисти.

BG Указание: Режимът на програмиране е активен, когато това се потвърди чрез звуков сигнал, както и чрез кратко движение напред и назад. След това разполагате с 15 минути, преди режимът на програмиране да се затвори отново при липса на действия за настройки.

Указание: Ако към едни и същи токови проводници са свързани няколко мотора на ролетни щори, за предпочитане е да ги монтирате така, че всеки мотор да може отделно да се изключва от електрозахранването. Към един токов проводник могат да се свържат максимум 5 мотора на ролетни щори.

SCHELLENBERG

BG За други възможности за настройка се обърнете към ръководството за експлоатация на дистанционното управление.
