21220 - Smart hem Schellenberg - Gratis bruksanvisning och manual

Produkttyp	Rörformad radiomotor för rullgardin
Varumärke	Schellenberg
Modell	21220
Kategori	Smart hem
Oktagontal axeldiameter	40 mm (Mini) eller 60 mm (Maxi)
Vridmoment	6 Nm till 40 Nm beroende på version
Maximal gångtid	4 minuter
Maximal rullgardinsyta	4,0 m² till 15 m² beroende på version
Dragkraft	15 kg till 60 kg beroende på version
Märkeffekt	98 W till 218 W beroende på version
Strömförsörjning	230 V ~ 50 Hz
Skyddsklass	IP44
Inställning av ändlägen	Radio-elektriskt
Termiskt skydd	Avstängning vid överhettning, 15 min avsvalning
Underhåll	Inget särskilt underhåll
Garanti	5 år
Maximal monteringslängd	550 mm
Kompatibla radiosändare	1 kanal (20015/20019/20021/20022) eller 5 kanaler
Ingående tillbehör	Komfortsats för väggmontering
Säkerhetsanvisningar	Koppla bort innan ingrepp, öppna inte, endast torr inomhusbruk

Vanliga frågor - 21220 Schellenberg

Hur installerar man den rörformade motorn Schellenberg 21220?

Läs först hela instruktionen. Se till att rullgardinen är intakt. Montera motorn i den oktagonformade axeln (40 eller 60 mm) enligt steg A till L. Använd Schellenbergs rullgardinsupphängning (art. 19200/19400). Koppla bort strömmen före allt arbete.

Hur programmerar man de övre och nedre ändlägena?

Efter montering, sätt på strömmen. Använd den bärbara radiosändaren. Aktivera programmeringsläge (programmeringsknappen på baksidan). Ställ in övre ändläge med uppknappen och bekräfta. Ställ sedan in nedre ändläge med nedknappen. Lämna programmeringsläget och testa.

Vad gör jag om motorn stannar under drift?

Kontrollera strömförsörjningen. Motorn kan överhettas (maximal drifttid 4 min). Låt den svalna i 15 min. Kontrollera att rullgardinen inte är blockerad (is på vintern). Om problemet kvarstår, kontakta kundtjänst.

Kan jag använda denna motor med vilken rullgardin som helst?

Nej, använd endast intakta och korrekt monterade rullgardiner. Följ dragkraft och maximal yta (t.ex. 15 kg för Mini). Endast torr inomhusanvändning (IP44). Annan användning ogiltigförklarar garantin.

Hur ändrar man motorns rotationsriktning?

I programmeringsläge, tryck på programmeringsknappen på radiosändaren, sedan upp- eller nedknappen för att vända riktningen. Följ avsnitt G i instruktionen.

Är motorn kompatibel med hemautomationssystem?

Denna motor använder radiostyrning med Schellenbergs radiosändare. Den är inte explicit kompatibel med andra system. Kontakta tillverkaren för mer information.

Hur rengör och underhåller man den rörformade motorn?

Motorn kräver inget underhåll. Rengör utsidan med en torr trasa. Öppna inte. Kontrollera regelbundet att rullgardinen rör sig fritt.

Vilka tillbehör finns tillgängliga?

Tillbehör: rullgardinsupphängningar (19200/19400), bärbara radiosändare med 1 eller 5 kanaler, komfortsatser för väggmontering.

Vad gör jag vid garantifel?

Garantin är 5 år. Kontakta kundtjänst med köpbevis och beskrivning av felet. Produkten kommer att repareras eller ersättas. Garantin täcker inte felaktig användning.

Hur kopplar man flera motorer till samma radiokanal?

Med 5-kanals radiosändaren kan upp till 5 motorer tilldelas samma kanal. Efter programmering av den första, upprepa inlärningen för de följande på samma kanal (avsnitt L).

BRUKSANVISNING 21220 Schellenberg

Khonnka «Cnyck» Ponet onyckaiotbcra.

Sakerhet och anvisningar 137

Tekniska data 138

Kabelanslutting 139

Beskrivning av knapparna 140

Nödvändiga verktyg 184

Leveransensomfattning 184

A Montering 185
B Tilldela rormotoradresser 197
CProgrammera rormotorerna med fjarrkontrollen 200
D Starta programmeringslage 201
E Koppla fjarrkontrollen till rormotorn 201
F Kontrollera rormotorns rotationsriktning 203
G Andersrormotors rotationsriktning 204
H Stalla in övreändläge 205
Stalla in nedre andlage 206
J Avsluta programmeringslage 207
K Testkörning 207
L Lara in fler rormotorer 208

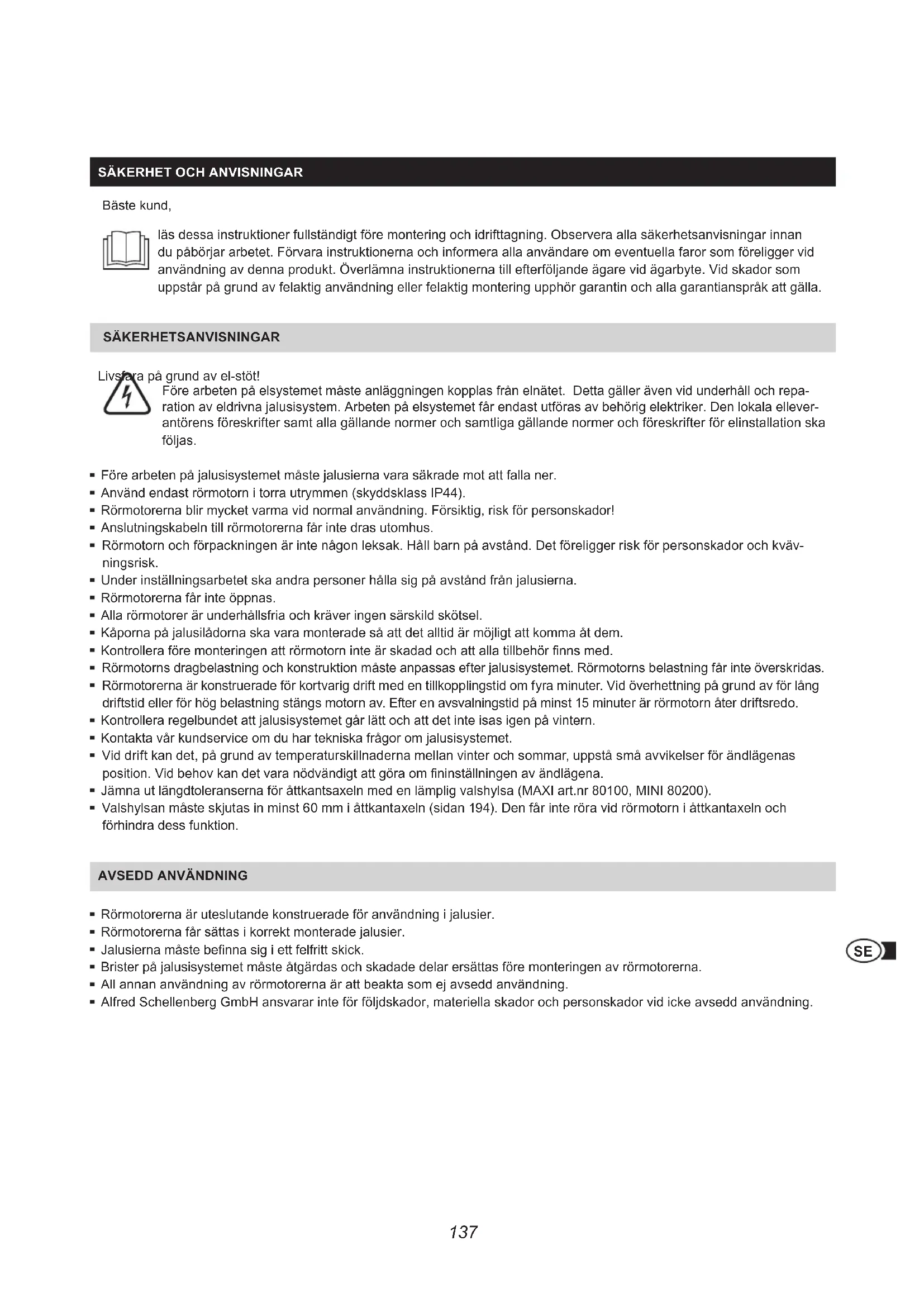

SAKERHET OCH ANVISNINGAR

Bäste kund,

lás dessa instruktioner fullständigt fore montering och idrifttagning. Observera alla sakerhetsanvisingar innan du páborjar arbetet. Förvara instruktionerna och informera alla användare om eventuella faror som föreligger vid användning avenna produit. Überlamna instruktionerna till afterfoljande ägare vid ägarbyte. Vid skador som uppstárPGAund av felaktig användning ell feraktig montering upphör garantin och alla garantiansprak att galla.

SAKERHETSANVISNINGAR

Livesara pada grund av el-stot!

Färe arbeten på elsystemet maste anlaggningen kopplas frän elnätet. Detta gäller även vid underhäll och reparation av eldrivna jalusystem. Arbeten på elsystemet fär endast utforas av behörig elektriker. Den lokala elleverantörens foreskrifter som alla gällande normer och samtiga gällande normer och foreskrifter for elinstallation skäfoljas.

• Före arbeten på jalusystemet måste jalusierna vara säkrade mot att falla ner.
• Använd endast rörmotorn i torra utrymmen (skyddsklass IP44).
• Rörmotorerna blir mycket varma vid normal användning. Försiktig, risk für persökador!
• Anslutningskabeln till rormotorerna far inte dras utomhus.
• Rörmotorn och Förpackningen ar inte nagon leksak. Hall barn på avständ. Det foreligger risk for personskador och kväningsrisik.
• Under installningsarbetet sk aandra personer halla sig pa avstand fran jalusierna.
  Rormotorerna fár inte öppnas.
• Alla rörmotorer ar unterhällsfria och kräver ingen särskild skötsel.
• Käporna på jalusiladorna skara vara monterade sa att det alltid ar möjigt att komma at dem.
• Kontrollera fore monteringen att rormotorn inte ar skadad och att alla tillbehör finns med.
• Rörmotorns dragbelastning och konstruktion måste anpassas after jalusystemet. Rörmotorns belastning fär inte överskridas.
• Rörmotorerna ar konstru erade for kortvarig drift med en tlikopplingstid om fyra minuter. Vid overhettnig pa grund av for lang driftstid ellr for hog belastning stangs motorn av. Efter en avsvalningssted pa minst 15 minuter ar rormotorn ater driftsredo.
• Kontrollera regelbundet att jalusystemet går lätt och att det inte isas igen på vintern.
• Kontakta.Var kundservice om du har tekiska fragor om jalusystemet.
• Vid drift kan det, på grund av temperaturskilladerna mellan vinter och sommar, uppsta sma avvikelser foralandagens position. Vid behov kan det vara nödvändigt att gora om fininställningen av andlagena.

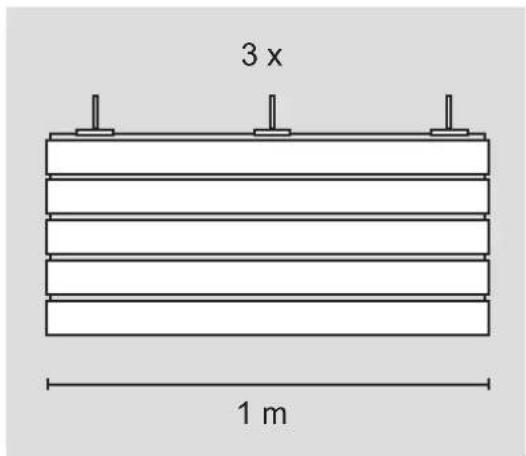

• Jämna ut langdtoleranserna for attkantsaxeln med en lamplig valshyla (MAXI art.nr 80100, MINI 80200).
• Valshylsan maste skjutas in minst 60mm i attkantaxeln (sidan 194). Den fär inte röra vid rormotorn i attkantaxeln och forhindra dess Funktion.

AVSEDD ANVÄNDNING

Rormotorerna ar uteslutande konstruerade for anvandning i jalusier.
Rormotorna farsattasikorrekt monterade jalusier.
- Jalusierna maste befinna sig iett felfritt skick.
- Brister på jalusystemet måste átgärdas och skadade delar ersättas fore monteringen av rörmotorerna.
- All annan användning av rörmotorerna År att beakta som ej avsedd användning.
- Alfred Schellenberg GmbH ansvarar inte for följdskador, materiella skador och personskador vid iche avsedd användning.

CE-FÖRKLARING OCH ÖVERENSSTÄMMELSE

Rormotorn (art.nr 20506/20510/20810/20820/20840/20507/20511/20811) uppfyller gallande krav i de europeiska och nationella riktlinjerna. Overensstammelsen har kontrollerats, respektive forklaringar och Dokumentation kan erhallas fran tilverkaren.

Kasta inte i hushallsavfallet! Rörmotorerna kan Återvinnas och skä lämnas in på Återvinningsanlaggningen eller till att insamlingsställe for elektriskt hushallsavfall.

GARANTIVILLKOR

Vi garanterar att vara Produkter ar fria fran material- och tillverkningsfel. Undantag fran garantin ar skador som orsakas av:

• normalt användningsslitage
• felaktig montering, anslutting, manövrering ell hantering
• kraftigt vald aller liknande annan yttre paverkan
• felaktigt unterhalb och reparation som utförs av tredje part
• teknika andringar som utfors av tredje part

Vid garantifall avgör vi om Produkten skara repareras ell bytas ut mot en ny likvärdig SCHELLENBERG-product. Garanti-tiden forlängs inte på grund av byte erler reparation av Produkten. Vid utnyttjande av garantin maste originalkvittot kunna uppvisas. Nar utrustingen skickas in ske en kopia av originalkvittot skickas med samt en beskrivning av det intraffade felet.

Vi garanterar kvaliteten pa vara rormotorer under foljande garantitid fran inkopsdatumet: 5 ars garanti, art.nr 20506/20510/20810/20820/20840/20507/20511/20811.

TEKNISKA DATA

Art.-nr	20506/20507	20510/20511	20810/20811	20820	20840
Jalusisystem	Mini	Mini	Maxi	Maxi	Maxi
Ø Åttkantaxel	40 mm	40 mm	60 mm	60 mm	60 mm
Vridmoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. tillkopplingstid	4 minuter	4 minuter	4 minuter	4 minuter	4 minuter
max. yta plastjalusier	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Dragkraft	15 kg	25 kg	20 kg	34 kg	60 kg
Märkeffekt	98 watt	121 watt	113 watt	161 watt	218 watt
Inställning avändlägena	Radio	Radio	Radio	Radio	Radio
inkl. Vägglager	1 Comfort-set	1 Comfort-set	1 Comfort-set	1 Comfort-set	1 Comfort-set
Garantitid	5 År	5 År	5 År	5 År	5 År
max. monteringsländg	550 mm	550 mm	550 mm	550 mm	550 mm

KABELANSLUTNING

TILLBEHOrsARTIkEL:JALUSIUPPHANGNING

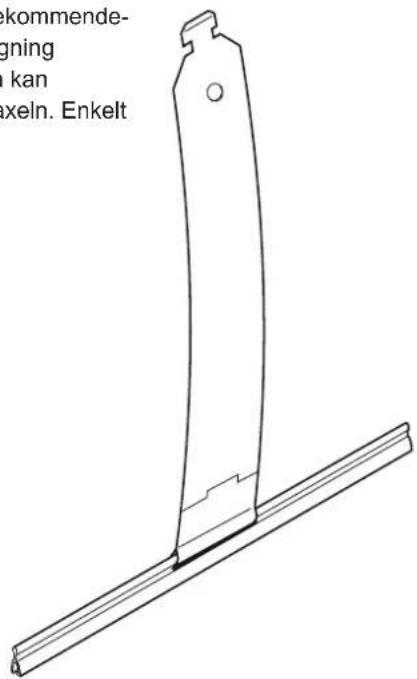

For att montera holjet pa axeln rekommenderar vi Schellenberg jalusiupphängning (art.nr 19200/19400). Medenna kan jalusiholjet sakert hangas fast i axeln. Enkelt och utan att skruva.

19200

19400

TILLBEHOrsARTIKEL: FJARRKONTROLL

20015/20021 20016/20023

20019/20022 20020/20024

Framsidan Framsidan

Programmeringen av rormotorn kan även utforas med hjälp av fjarrkontrollen (tillbehörnsartikel). Kompatibla fjarrkontroller: Enkanals: 20015/20019/20021/20022 aller Femkanalers: 20016/20020/20023/20024.

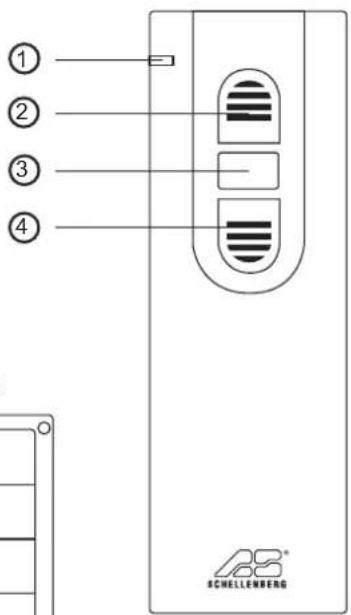

① LED-indikator/kanal 1-5 Visar aktuell kanal. Blinkar under programmer
② Knappen Uppkörning Jalusin kör upp.
Knappen Stopp Stopparupp-/nerkörning av rormotorn.
Knappen Nerkörning Jalusin kör ner.

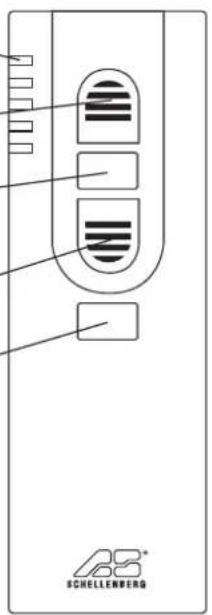

5 Knappen Kanalval När man trycker på knappen sker valet av önskad kanal.

Baksidan

Textfalt

⑥ Knappen Programming

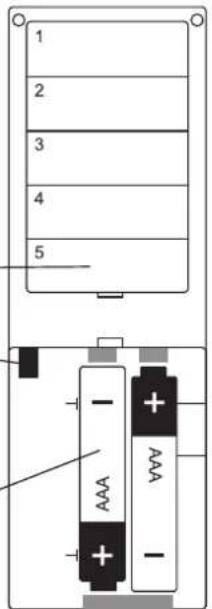

Till- och frankoppling av programmeringslage.Kappen finns i batterifacet pa baksidan av fjarrkontrollen.

• varje kanal kan samtidigt styra upp till fem rörmotorer samtidigt
• nar man trycker på knappen Uppkörning kör alla rörmotorer uppät under sama tid
• nar man trycker på knappen Nerkörning kör alla rörmotorer nerat under sama tid
• andlägena kan stallas in separat for varje jalusi

M = Rörmotor

K = Kanal

5kanal

• varje kanal kan samtidigt styra upp till fem rormotorer samtidigt
• nar man trycker på knappen Kanalval kan man valja mellan de olica rormotorerna
• nar man trycker på knappen Uppkörning kör respektive rörmotor uppat
• nar man trycker på knappen Nerkörning körrespektive rörmotor nerat

M = Rörmotor

K = Kanal

INDHOLDSFORTEGNESELL

Nodvendig verktoy 184

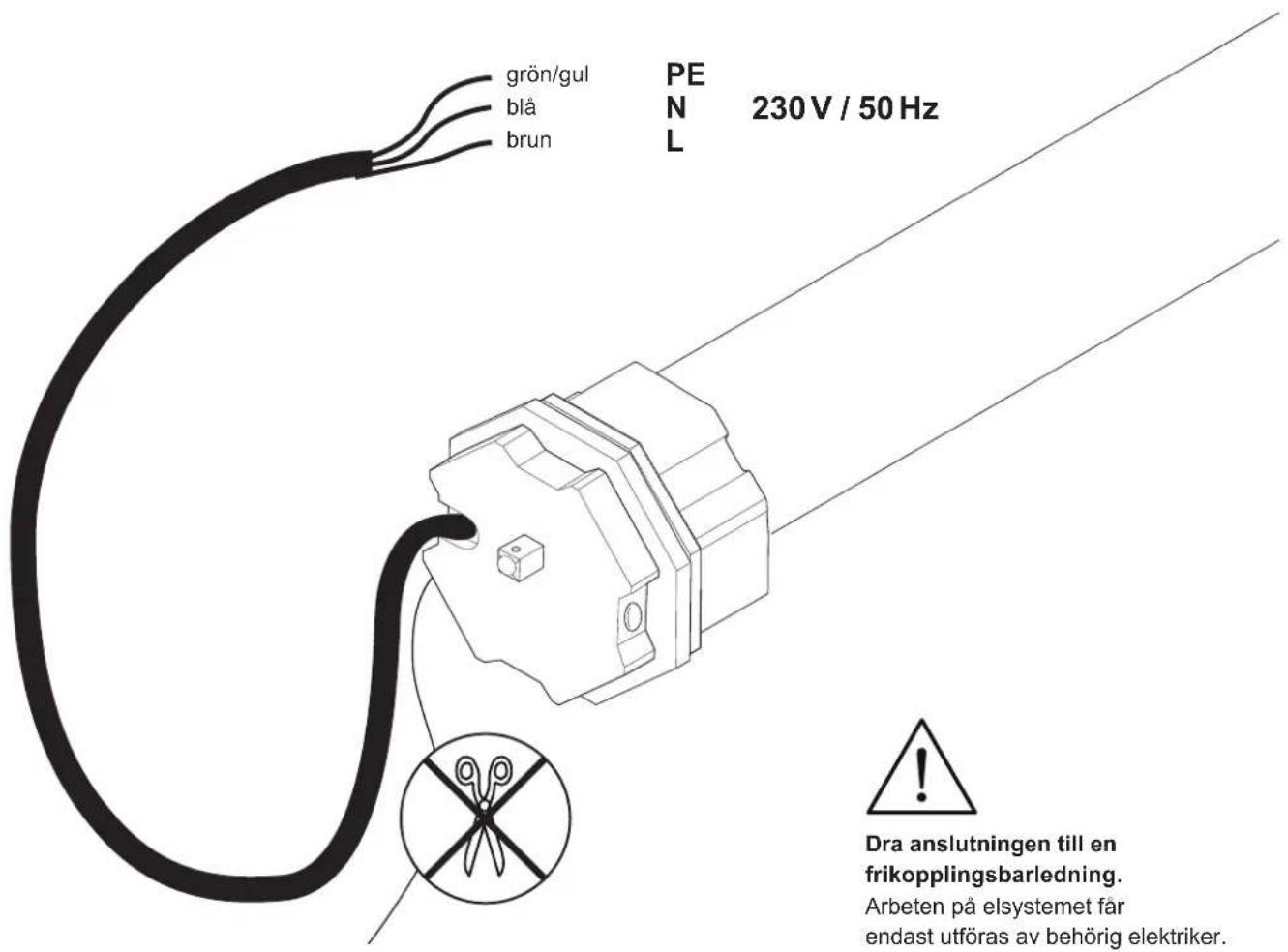

Dra anslutningen till en frikopplingsbar ledning.

SE Arbeten pa elsystemet farr endast utforas av behorig elektriker.

Vid garantiansprak, behov av reservdilar erer fragor angaende korrekt montering av eraprodukter, ber vi er att kontakta var kundservice. [e-mail]

DK
