Producttype	Radiobuismotor voor rolluik
Merk	Schellenberg
Model	21220
Categorie	Slimme woning
Diameter van de achthoekige as	40 mm (Mini) of 60 mm (Maxi)
Koppel	6 Nm tot 40 Nm afhankelijk van versie
Maximale looptijd	4 minuten
Max. rolluikoppervlak	4,0 m² tot 15 m² afhankelijk van versie
Trekkracht	15 kg tot 60 kg afhankelijk van versie
Nominaal vermogen	98 W tot 218 W afhankelijk van versie
Voeding	230 V ~ 50 Hz
Beschermingsgraad	IP44
Eindpuntinstelling	Radio-elektrisch
Thermische beveiliging	Uitschakeling bij oververhitting, 15 min afkoeling
Onderhoud	Geen specifiek onderhoud
Garantie	5 jaar
Maximale montagelengte	550 mm
Compatibele radiozenders	1 kanaal (20015/20019/20021/20022) of 5 kanalen
Inbegrepen accessoires	Comfortkit voor wandmontage
Veiligheidsinstructies	Voor ingreep stroom uitschakelen, niet openen, droog binnengebruik

Veelgestelde vragen - 21220 Schellenberg

Hoe installeer ik de Schellenberg 21220 buismotor?

Lees eerst de volledige handleiding. Zorg ervoor dat het rolluik intact is. Monteer de motor in de achthoekige as (40 of 60 mm) volgens stap A tot L. Gebruik bij voorkeur de Schellenberg rolluikophanging (ref. 19200/19400). Schakel de stroom uit voordat u werkzaamheden uitvoert.

Hoe programmeer ik de bovenste en onderste eindpunten?

Na montage de spanning inschakelen. Gebruik de draagbare radiozender. Activeer de programmeermodus (programmeerknop aan de achterkant). Stel het bovenste eindpunt in met de knop Omhoog en bevestig. Stel vervolgens het onderste eindpunt in met de knop Omlaag. Verlaat de programmeermodus en test.

Wat te doen als de motor stopt tijdens gebruik?

Controleer de voeding. De motor kan oververhit raken (max. 4 min werking). Laat 15 min afkoelen. Controleer of het rolluik niet geblokkeerd is (vorst in winter). Als het probleem aanhoudt, neem contact op met de klantenservice.

Kan ik deze motor met elk rolluik gebruiken?

Nee, gebruik alleen intacte en correct gemonteerde rolluiken. Houd rekening met de trekkracht en max. oppervlak (bv. 15 kg voor Mini). Alleen droog binnengebruik (IP44). Ander gebruik maakt de garantie ongeldig.

Hoe verander ik de draairichting van de motor?

In de programmeermodus drukt u op de programmeerknop op de radiozender, daarna op de knop Omhoog of Omlaag om de richting om te keren. Volg paragraaf G van de handleiding.

Is de motor compatibel met domoticasystemen?

Deze motor gebruikt radio-instelling met Schellenberg radiozenders. Het is niet expliciet compatibel met andere systemen. Neem contact op met de fabrikant voor meer informatie.

Hoe reinig en onderhoud ik de buismotor?

De motor heeft geen onderhoud nodig. Reinig de buitenkant met een droge doek. Niet openen. Controleer regelmatig of het rolluik vrij kan bewegen.

Welke accessoires zijn beschikbaar?

Accessoires: rolluikophangingen (19200/19400), draagbare radiozenders 1 of 5 kanalen, comfortkits voor wandmontage.

Wat te doen bij een defect onder garantie?

De garantie is 5 jaar. Neem contact op met de klantenservice met aankoopbewijs en beschrijving van het defect. Het product wordt gerepareerd of vervangen. De garantie dekt geen oneigenlijk gebruik.

Hoe koppel ik meerdere motoren op hetzelfde radiokanaal?

Met de 5-kanaals radiozender kunnen maximaal 5 motoren aan hetzelfde kanaal worden toegewezen. Na het programmeren van de eerste, herhaal de aanleren voor de volgende op hetzelfde kanaal (paragraaf L).

GEBRUIKSAANWIJZING 21220 Schellenberg

Veiligheid en instructies 23

Accessoireartikelendraadlozehandzender 26

Verklaring van de toetsen 26

Noodzakelijkge gereedschappen 184

Leveringsprogramma 184

A Montage 185
B Buismotoradres toekennen 197
C Programming van de buismotoren door middel van draadloze handzender 200
DProgrammeermodus starten 201
E Draadloze handzender met buismotor koppelen 201
F Draairichting buismotor controleren 203
G Wijzigingen aanbrengen in draairichting buismotor 204
H Eindstand boven instellen 205
I Eindstand beneden instellen 206
JProgrammeermodus beeindigen 207
K Proefrit 207
L Overige buismotoren aanleren 208

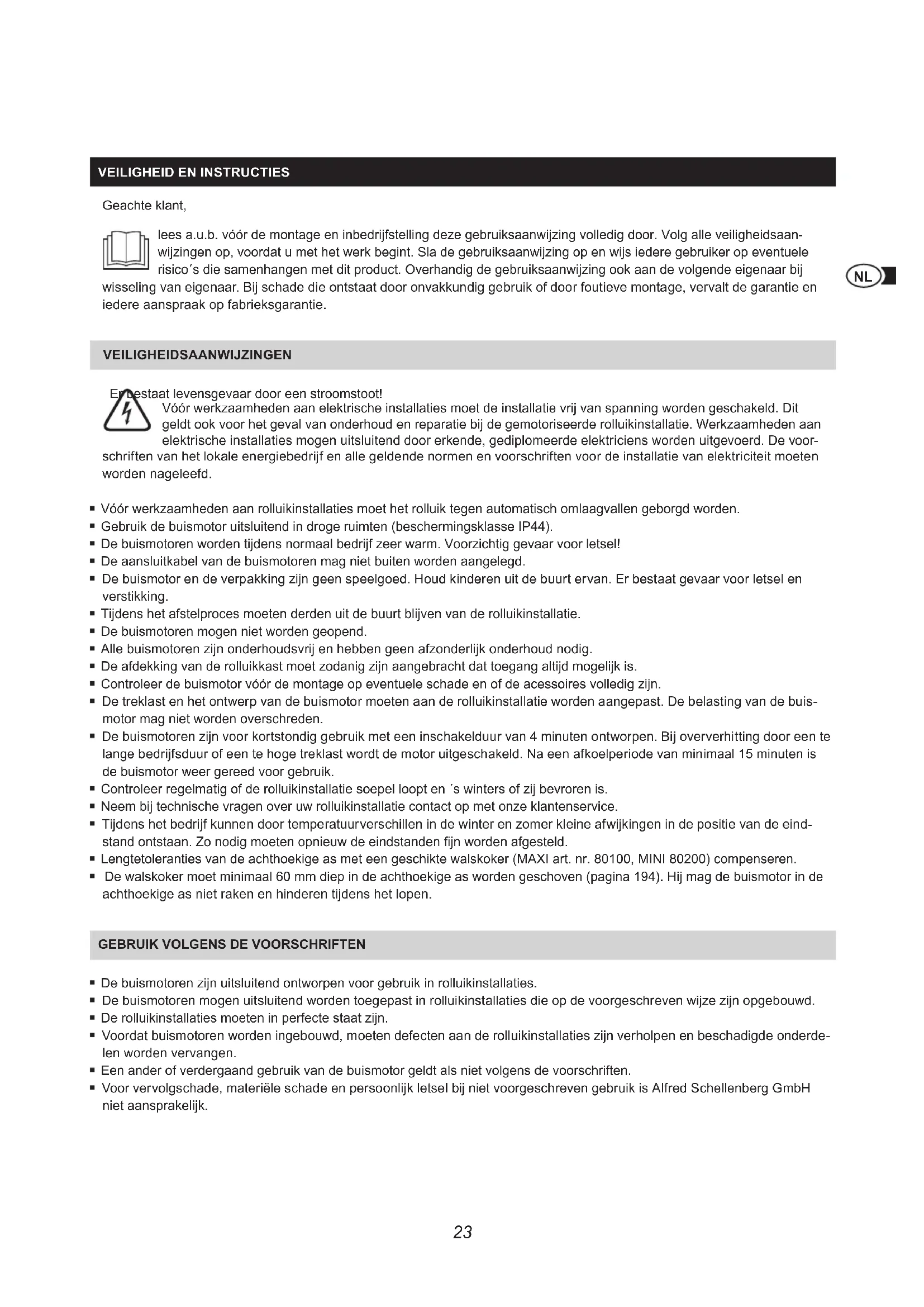

VEILIGHEID EN INSTRUCTIES

Geachte klant,

Lees a.u.b. Voor de montage en inbedrijfstelling deze gebruiksaanwijzing volledig door. Volg alle veiligheidsaanwijzingen op, voordat u met het werk begint. Sla de gebruiksaanwijzing op en wij's iedere gebruiker op eventuele risico's die samenhagen met dit product. Overhandig de gebruiksaanwijzing ook aan de volgende eigenaar bij van eigenaar. Bij schade die ontstaat door onvakkundig gebruik of door foutieve montage, verralt de garantie enanspraak op fabrieksgarantie.

VEILIGHEIDSAANWIJZINGEN

Erbestaat levensgevaar door een stroomstoot!

Voor Werkzaamheden aan elektrische installations要去 de installmentie vrij van spanning worden geschakeld. Dit geldt ook voor het geval van onderhoud en reparatie bij de gemotoriseerde rolluikinstallatie. Werkzaamheden aan elektrische installations moogen uitsluitend door erkende, gediplomeerde elektriciens worden uitgevoerd. De voorschriften van het lokale energiebedrijf en alle geldende normen en voorschriften voor de installmentie van elektriciteit要去 worden nageleefd.

Voorwerkzaamheden aan rolluikinstallaties moet het rolluik gegen automatisch omlaagvallen geborgd worden.
- Gebruik de buismotor uitsluitend in droge ruimten (beschermingsklasse IP44).
- De buismotoren wordenijdens normala bedrijf zeer warm. Voorzichtig gevaar voor letse!
- De aansluitkabel van de buismotoren mag Niet buiteen worden aangelegd.
- De buismotor en de verpakking�n geen spelgoed. Houd kinderen uit de buurt ervan. Er bestaat gevaar voor letsel en verzstikking.
- Tijdens het afstelproces要去en derden uit de buurt blijven van de rolluikinstallatie.
- De buismotoren mogen nicht worden geopend.
- Alle buismotoren zich onderhoudsvrij en hebben geen afzonderlijk onderhoud nodig.
- De afdekking van de rolluikkast moet zodanigঀ aanagebracht dat toegang alttijd maybeijk is.
- Controller de buismotor vór de montage op eventuale schade en of de acessoires volledig zich.
- De treklast en het ontwerp van de buismotor要去en aan de rolluikinstallatie worden aangepast. De belasting van de buismotor mag Niet worden overschreden.
- De buismotoren zijn voor kortstondig gebruik met een inschakelduur van 4 minuten ontworpen. Bij oververhitting door een te lange bedrijfsduur of een te hove treklast worden de motor uitgeschakeld. Na een afkoelperiode van minimaal 15 minutes is de buismotor waar:gereed voor gebruik.
- Controller regelmatig of de rolluikinstallatie soepel loopt en 's winters of zij bevroren is.
- Neem bij technische vragen over uw rolluikinstallatie contact op met once klantenservice.
- Tijdens het bedrijf kannen door temperatuurverschillen in de winter en zomer bleine afwijkingen in de positie van de eindstand ontstaan. Zo nodig moeten opnieuw de eindstanden fijn worden afgesteld.
- Lengtetolerancies van de achthoekige as met een geschikte walskoker (MAXI art. nr. 80100, MINI 80200) compenseren.
- De walskoker moet minimaal 60mm diep in de achthoekige as worden geschoven (pagina 194). Hij mag de buismotor in de achthoekige as Niet raken en hinderen tijdens het lopen.

• De buismotoren zijn uitsluitend ontworpen voor gebruik in rolluikinstallaties.
• De buismotoren月至uitsluitend worden toegepast in rolluikinstallaties die op de voorgeschreveen wijze zich opgebouwd.
• De rolluikinstallations要去en in perfecte staat+zijn.
• Voordat buismotoren worden ingebouwd,要去en defecten aan de rolluikinstallaties zich verholpen en beschadigde onderden worden verrangen.
• Een ander of verdergaand gebruik van de buismotor geldt als Niet volgens de voorschriften.
• Voor verwolgschade, materielle schade en personlijk letsel bij nicht voorgeschreven gebruik is Alfred Schellenberg GmbH, nicht aansprakelijk.

CE-VERKLARING EN CONFORMITEIT

De buismotor (art. nr. 20506/20510/20810/20820/20840/20507/20511/20811) voldoet aan de geldende eisen van de Europee en nationale richtlijnen. De conformiteit is aangetoond, de desbeteffende verklaringen en documenten zich opgeslagen bij de fabrikant.

Niet als huisvuil weglooien! De buismotoren können worden gerecycled en bij het milieupark of een inzamelplaats voor elektrisch huisafval worden afgeveen.

GARANTIEVOORWAARDE

Wij garanderen dat once producten vrij van materiaal- en productiefouten zich. Van de garantie uit gezonderd is schade dieverooraakt is door:

• door gebruik veroorzaakte, normale slijtage
• oneskundige montage, aansluiting, bediening of behandeling
• force majeure of overige externe invloeden
• onvakkundig onderhoud en reparatie door derden
• technische veranderingen door derden

Ingeval van garantie zullen wij hier once keuze het product repareren of verrangen door door een gelijkwaardig SCHELLENBERG product. De garantietijd worden door verranging of reparatie van het apparaat Niet verlengd! Voorwaarde voor gebruikmaking van de garantie is dat de kassabon worden overlegd. Voeg a.u.b. bijinzending van het apparaat a.u.b. een kopie van de bon en een omschrijving van het opgetreden manco bij.

Wij verlenen op de kwaliteit van once buismotor de volgende garantietijd vanaf de koopdatum: 5aar garantie, art. n. 20506/20510/20810/20820/20840/20507/20511/20811.

TECHNISCHE GEGEVENS

Art. nr.	20506/20507	20510/20511	20810/20811	20820	20840
Rolluiksystemeem Mini Mini Maxi Maxi Maxi
Ø achthoekige as	40 mm	40 mm	60 mm	60 mm	60 mm
Draaimoment	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. inschakelduur	4 minutes	4 minutes	4 minutes	4 minutes	4 minutes
max. oppervlak kunststof rolluik	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Trekkracht	15 kg	25 kg	20 kg	34 kg	60 kg
Nominal vermogen	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Instelling eindstanden	Draadloos	Draadloos	Draadloos	Draadloos	Draadloos
incl. wandlager	1 comfortset	1 comfortset	1 comfortset	1 comfortset	1 comfortset
Garantietijd	5aar	5aar	5aar	5aar	5aar
max. inbouwlenge	550 mm	550 mm	550 mm	550 mm	550 mm

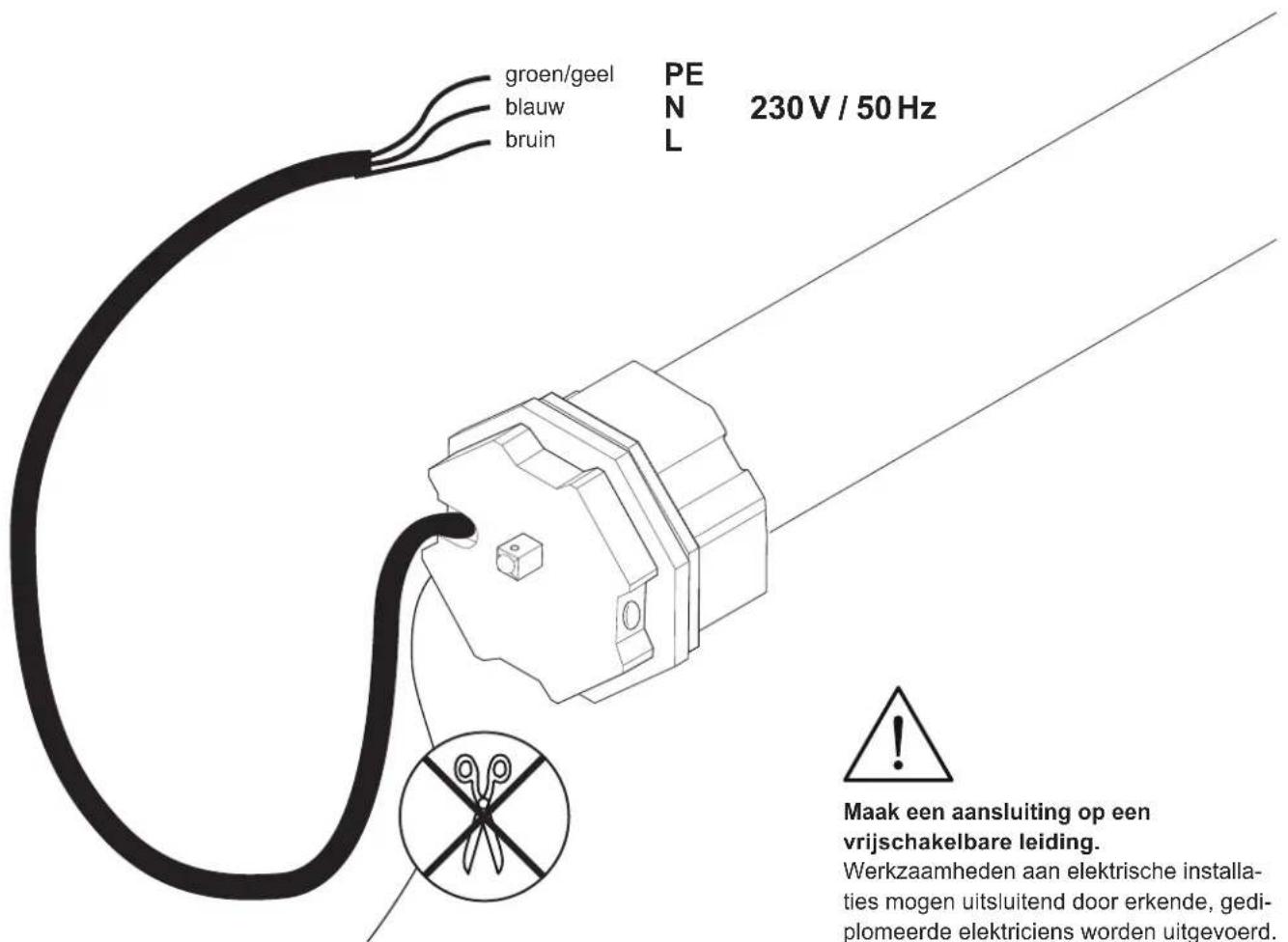

KABELAANSLUITING

ACCESSOREARTIKELEN: ROLLUIKOPHANGING

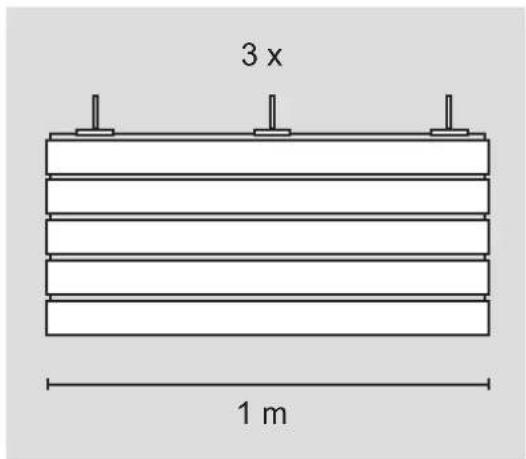

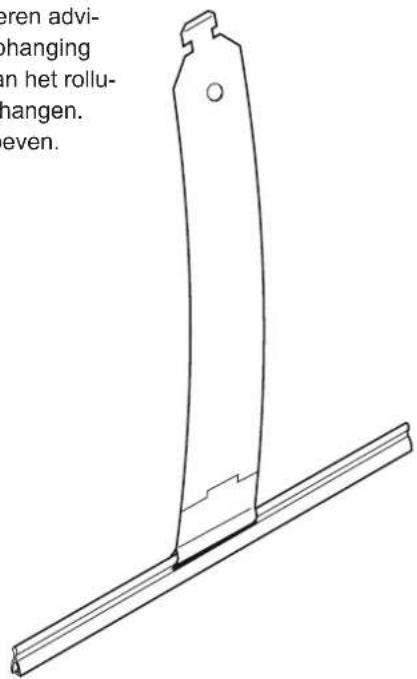

Om het pantser aan de as te monteren adviseren wij de Schellenberg rolluikophanging (art.nr. 19200 / 19400). Hiermee kan het rolluikpantser veilig in de as worden gehangen. Heel eenvoudig en zonder te schroeven.

19200

19400

ACCESSOREARTIKELEN: DRAADLOZE HANDZENDER

20015/20021 20016/20023

20019/20022 20020/20024

De programmering van de buismotor wordt met behulp van de draadloze handzender (accessoreartikel) verricht.

Mogelijk draadloze handzenders: 1-kanaals: 20015/20019/20021/20022 of 5-kanaals: 20016/20020/20023/20024.

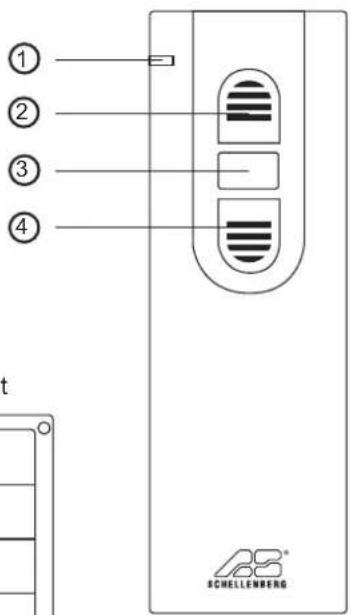

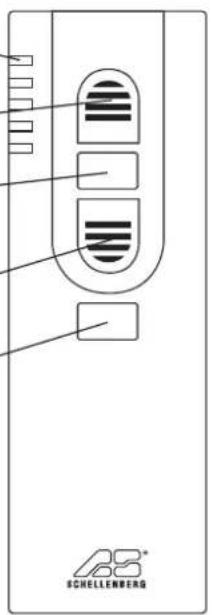

VERKLARING VAN DE TOETSEN

5kanalen1kanaal

Voorkant Voorkant

Achterkant

Velden met opschrift

⑥ Toets programmering

In- en uitschakelen van de programmeermodus. De toets bevindt zich in het batterijvak aan dechterkant van de draadloze handzender.

Batterijvak 2x (AAA)

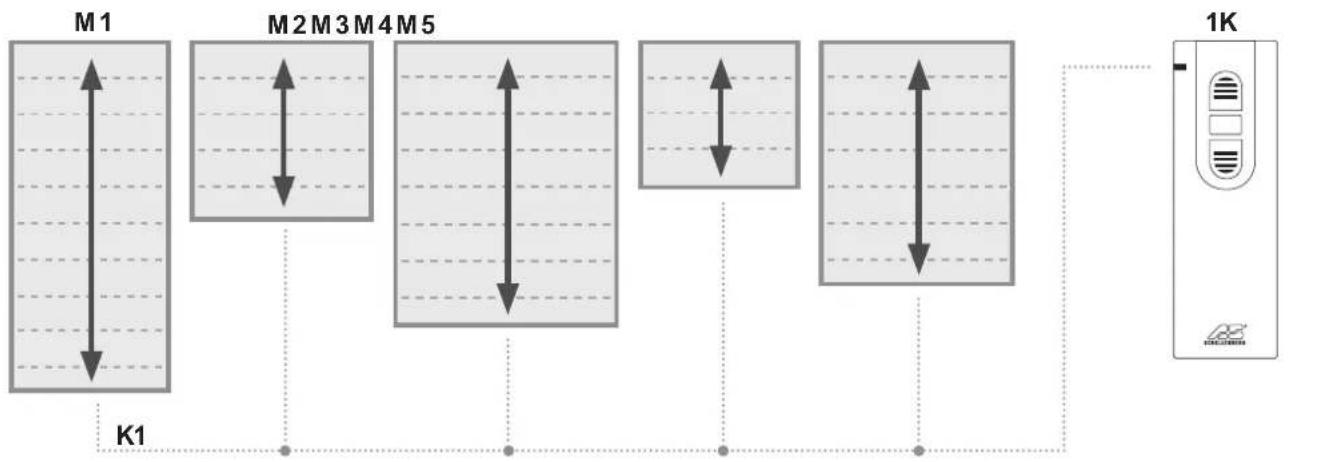

1 kanaal

• Er können affhankelijk van kanaal maximaal 5 buismotoen tegelijkertijd worden aangestuurd
• Door het gebruik van de toets omhoog gaan lopen alle buismotoren tegelijkkertijd waar boven
• Door het gebruik van de toets omaag gaan lopen alle buismotoren tegelijkertijd maar beneden
• de einstanden bij de rolluiken können individueler worden ingesteld

M = Buismotor

K = kanaal

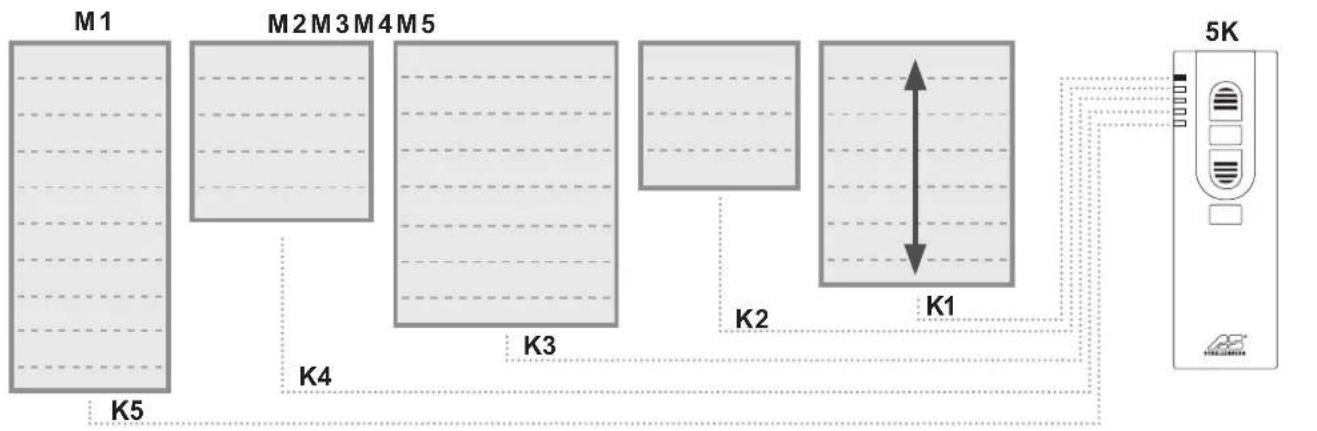

5kanalen

• Er können afhankelijk van kanaal maximaal 5 buismotoren tegelijkertijd worden aangestuurd
• Door het gebruik van de toets kanaalkeuze kan worden gekozen uit de buismotoren
• Door het gebruik van de toets omhoog gaan loopt de betreffende buismotor maar boven
• Door het gebruik van de toets omlaag gaan loopt de betreffende buismotor maar beneden

M = Buismotor

K = kanaal

SPIS TRESCI

Maak een aansluiting op een vrijschakelbare leiding.

Werkzaamheden aan elektrische installations mogen uitsluitend door erkende, gediplomeerde elektriciens worden uitgevoerd.

Neem bij garantie, behoefte aan onderdelen of vragen rond de vakkundige montage van uw product contact op met once klantenservice. [e-mail]

PL
