Termék típusa	Rádiós csőmotor redőnyhöz
Márka	Schellenberg
Modell	21220
Kategória	Okos otthon
Nyolcszögletű tengely átmérője	40 mm (Mini) vagy 60 mm (Maxi)
Forgatónyomaték	6 Nm-től 40 Nm-ig a verziótól függően
Maximális működési idő	4 perc
Maximális redőny felület	4,0 m²-től 15 m²-ig a verziótól függően
Húzóerő	15 kg-tól 60 kg-ig a verziótól függően
Névleges teljesítmény	98 W-tól 218 W-ig a verziótól függően
Tápfeszültség	230 V ~ 50 Hz
Védettségi fokozat	IP44
Végállás beállítás	Rádiós elektromos
Termikus védelem	Túlmelegedés esetén kikapcsolás, 15 perc hűtés
Karbantartás	Nincs különleges karbantartás
Garancia	5 év
Maximális szerelési hossz	550 mm
Kompatibilis rádióadók	1 csatorna (20015/20019/20021/20022) vagy 5 csatorna
Tartozékok	Fali szerelési komfortkészlet
Biztonsági utasítások	Beavatkozás előtt áramtalanítsa, ne nyissa ki, száraz beltéri használat

Gyakran ismételt kérdések - 21220 Schellenberg

Hogyan kell felszerelni a Schellenberg 21220 csőmotort?

Először olvassa el a teljes útmutatót. Győződjön meg arról, hogy a redőny sértetlen. Szerelje be a motort a nyolcszögletű tengelybe (40 vagy 60 mm) az A-tól L-ig tartó lépések szerint. Használja a Schellenberg redőnyfelfüggesztést (ref. 19200/19400). Minden munka előtt húzza ki a hálózati csatlakozót.

Hogyan kell beprogramozni a felső és alsó határoló pontokat?

Szerelés után kapcsolja be. Használja a kézi rádióadót. Aktiválja a programozási módot (hátoldali programozógomb). Állítsa be a felső határoló pontot a Fel gombbal, majd erősítse meg. Ezután állítsa be az alsó határoló pontot a Le gombbal. Lépjen ki a programozási módból, és tesztelje.

Mi a teendő, ha a motor működés közben leáll?

Ellenőrizze a tápfeszültséget. A motor túlmelegedhet (max. 4 perc működés). Hagyja lehűlni 15 percig. Ellenőrizze, hogy a redőny nincs-e blokkolva (téli fagy). Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Használhatom ezt a motort bármilyen redőnnyel?

Nem, csak sértetlen és megfelelően felszerelt redőnyökhöz használja. Tartsa be a húzóerőt és a maximális felületet (pl. 15 kg a Mini esetében). Csak száraz beltéri használatra (IP44). Bármilyen más használat érvényteleníti a garanciát.

Hogyan kell megváltoztatni a motor forgásirányát?

Programozási módban nyomja meg a Programozás gombot a rádióadón, majd a Fel vagy Le gombot a forgásirány megfordításához. Kövesse az útmutató G szakaszát.

A motor kompatibilis az okosotthon-rendszerekkel?

Ez a motor rádiós beállítást használ Schellenberg rádióadókkal. Nem kifejezetten kompatibilis más rendszerekkel. További információért vegye fel a kapcsolatot a gyártóval.

Hogyan kell tisztítani és karbantartani a csőmotort?

A motor nem igényel karbantartást. Tisztítsa a külső felületet száraz ruhával. Ne nyissa ki. Rendszeresen ellenőrizze a redőny szabad mozgását.

Milyen tartozékok állnak rendelkezésre?

Tartozékok: redőnyfelfüggesztések (19200/19400), kézi rádióadók 1 vagy 5 csatornás, fali szerelési komfortkészletek.

Mi a teendő garanciális hiba esetén?

A garancia 5 év. Vegye fel a kapcsolatot az ügyfélszolgálattal a vásárlás igazolásával és a hiba leírásával. A terméket megjavítják vagy kicserélik. A garancia nem vonatkozik a nem rendeltetésszerű használatra.

Hogyan lehet több motort egy rádiócsatornára kapcsolni?

Az 5 csatornás rádióadóval akár 5 motor is hozzárendelhető ugyanahhoz a csatornához. Az első beprogramozása után ismételje meg a tanulási folyamatot a többi motornál ugyanazon a csatornán (L szakasz).

HASZNÁLATI ÚTMUTATÓ 21220 Schellenberg

Biztonsag es megjegyzesek 65

Muszaki adatok 66

Kabelcsatlakozás 67

A rolófelfüggesztés tartozékai 67

A radios taviranyito tartozekai 68

A billentyuk magyarazata 68

Szukseges szerszámok 184

A Osszeszerelés 185
B Csőmotor címek hozzárendelése 197
C A csomotorok programozasa radios taviranyito segitssegével 200
D Programozásimód inditasa 201
E A rádiós távirányító összekapcsolása a csömotorrall 201
F A csomotor forgasiranyanak ellenorzese 203
G A csomotor forgasiranyanak modositasa 204
H A felso vegallas beallitasa 205
I Az also vegallas beallitasa 206
J Programozasi mód befejezese 207
K Prbamozgás 207
L Tovabbi csomotorok betanitasa 208

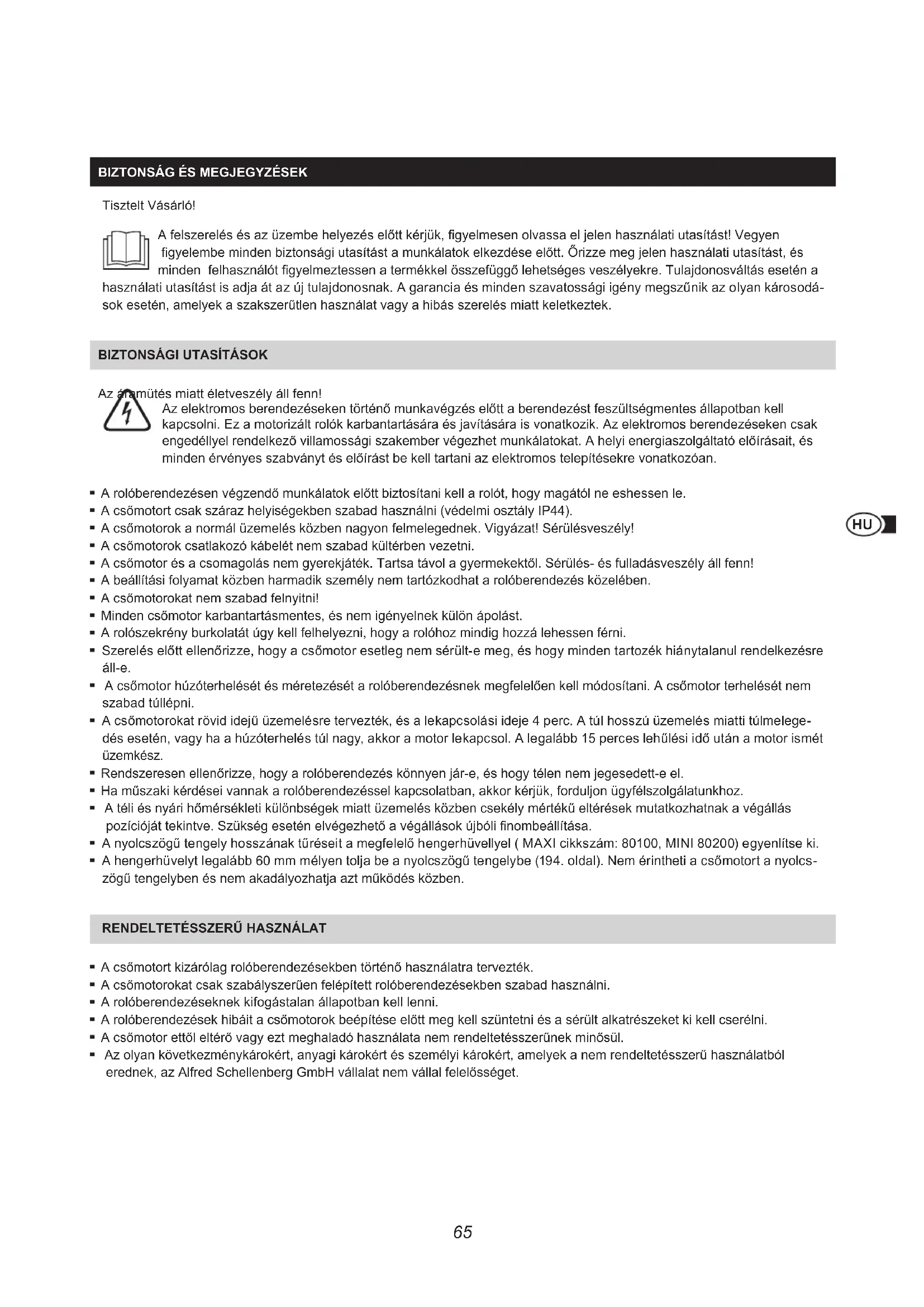

BIZTONSAG ES MEGJEGYZESEK

Tiszelt Vásáró!

A felszerelés és az üzembe helyezés elott kérjuk, figyelmesen olvassa el jelen hasznalati utasitást! Vegyen figyelembre minded biztonsagi utasitást a munkálator aklezdese elott. Örizze meg jelen hasznalati utasitást, és melten felhasznalot figyelmeztessen a termékkel összefuggö lehetséges veszelyekre. Tulajdonosváltás eseten a uti utasitást is adja át az új tulajdonosnak. A garancia és minden szavatossagi igeny megszünik az oyan károsodán, amelyek a szakszerülen hasznalat vagy a hibás szereleşmiatt keletkeztek.

BIZTONSAGI UTASITASOK

Az éramutes miatt életveszély all fenn!

Az elektramos berendezeseken torteno munkavegzés eltoa berendezest feszultssegmentes allapotban kell kapcsolni. Ez a motorizalt rolok karbantartasara es javitasara is vonatkozik. Az elektramos berendezesekenCsak engedellyel rendelkezo villamossagi szakember vgezhet munkalatokat. A helyi energiaszolgaltato elorasait, es minded ervenyes szabvanyt es elirast be kell tartani az elektramos telepitesekre vonatkozoan.

• A rolóberendeźesen vegzendǒ munkálatok elöttBiztositani kell a rolót, hogy magától ne eshessen le.
• A csomotortCsak szaraz helyisegekben szabad hasznalni (vedelmi osztaly IP44).
  A csomotorok a normal uzemelés kozben nagyon felmelegednek. Vigyazat! Sérulésveszély!
• A csomotorok csatlakozó kabelét nem szabad kulterben gezetni.
• A csomotor es a csomagolas nem gyerekjatek. Tartsa tavol a gyermektol. Sereles- es fulladasveszely all fenn!
• A beallitasi folyamat kozben harmadik szemely nem tartozkodhat a roloberendezes kozelében.
• A csömotorokat nem szabad felnyitni!
• Minden csomotor karbantartasmentes, és nem igényelnek külön apolást.
• A rolószekrény burkolatát úgy kell felhelyezni, hogy a rolóhoz mindig hozza lehessen féni.
• Szerelés elótt Ellenörizze, hogy a csömotor esetleg nem sérült-e meg, és hogy minded tartozék hiánytalanul rendelkezsére áll-e.
• A csomotor huzoterhelését és méretezését a rolóberendezésnek megfeleloen kell modositani. A csomotor terhelését nem szabad tullépni.
• A csómotorokat róvid idejú üzemelésre tervezték, és a lekapcsolásideje 4 perc. A tól hosszú üzemelés miatti tulmelegedés esétén, vagy ha a huzóterhelés tól nagy, akkor a motor lekapcsol. A legalabb 15 perces lehulési ido után a motor ismet üzemkész.
• Rendszeresen ellenörizze, hogy a rolóberendeźés konnyen jár-e, és hogy telen nem jegesedett-e el.
• Ha muszaki kerdesei vannak a roloberendezessel kapcsolatban, akkor kérjuk, forduljon ügfelszolgálatunkhoz.
• A teli es nyari homérsekleti kūlonsbsegk miatt uzemelés kōzben csekély mertéku elteresek mutatkozhatnak a vegallas poziciját tekintve. Szükség eseten elvēgezhetó a vegallások ujból finombeállitasa.
• A nyolcszogu tengely hosszanak tureseit a megfelelo hengerhvellyel ( MAXI cikkszam: 80100, MINI 80200) egenlitse ki.
• A hengerhüvelyt legalabbb 60 mm mélyen tolja be a nyolcszögú tengelybe (194. oldal). Nem érintheti a csomort a nyolcszögú tengelyben és nem akadályozhatja azt mukódés közben.

RENDELTETESSZERU HASZNALAT

• A csǒmotort kizárólag rolóberendezéskben történő használatra tervezték.
• A csomotorokatCsak szabalyszeruien felepitett roberendzesekben szabad hasznalni.
  A rolóberendezéseknek kifogástalan allapotban kell lenni.
• A rolóberendezések hibait a csömotorok beépîtée elott meg kei szüntetni é sérûlt alkatrészeket ki kei cserélni.
  A csomotor ettol etervagy ezt meghalado hasznalata nem rendeltetesszeruek minosul.
• Az olyan kovetkezménykarokert, anyagi károkert és személyi károkert, amelyek a nem rendeltetesszeru hasznalatabol erednek, az Alfred Schellenberg GmbH vãlalat nem vãllal felelosséget.

CE NYILATKOZAT ES MEGFELELOSEG

A csomotor (cikkszam: 20506/20510/20810/20820/20840/20507/20511/20811) megfel el az europai es a nemzeti iranyelvek érvenyben levö kovetelményeinek. A megfeloseget igazoltuk, a megfelö nyilatkozatkat és dokumentumokat a gyartó tárolja.

Tilos háztartási hulladékként ártalmatlanítani! A csomotorok ujrahasznosifhatok, és az elektromos házartási hulladékok hulladéklerakó vagy hulladékgyújto helyein adhatok le.

GARANCIAFELTÉTELEK

Garantáluk, hogy termekeink anyag- és gyártási hibától mentesek. A garancia nem vonatkozik az olyan károkra, amelyek a következő miatt keletkeznek:

hasznalattalosszefuggornalmkopas
- szakszerütlen szerelés, csatlakoztatás, használat vagy kezelés
- vis maior vagy mas egyeb behatasok
- harmadik fél altali szakszerúltlen karbantartás és javítás
- harmadik fél altali muszaki valtoztatasok

Garancialis esetben a termeket sajat dontesunk alapjan megavitjuk vagy kicserljuk egy vele egyenerteku SCHELLENBERG termekre. A keszulek csereje vagy javitasa eseten a garancialis ido nem hosszabbodik meg! A garancia igenybevetelenek feltetele a vasarlast igazolobizonylat bemutatasa. A keszulek bekuldesekor kerjuk, mellekelje a vasarlast igazolobizonylat masolatat, valamint a felmerult hiba leirasat

A csomotor minosegere a vasarlas datumatol kezdodoen a kovetkez garancialis idot vallajuk: 5 ev garancia, cikkszama: 20506/20510/20810/20820/20840/20507/20511/20811.

MUSZAKI ADATOK

Cikkszám	20506/20507	20510/20511	20810/20811	20820	20840
Rórendszer Mini Mini Maxi	Maxi Maxi
Ø nyolczögū tengely	40 mm	40 mm	60 mm	60 mm	60 mm
Forgatonyomaték	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. bekapcsolásí idő	4 perc	4 perc	4 perc	4 perc	4 perc
max. felület, műanyag rolók	4,0 m²	6,0 m²	4,2 m²	8,5 m²	15 m²
Húzóerő	15 kg	25 kg	20 kg	34 kg	60 kg
Névleges teljesitmény	98 Watt	121 Watt	113 Watt	161 Watt	218 Watt
Végállás beálítása Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio	Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIDO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDINO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁD IO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁD(IO) RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDio RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDAIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDEIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDEDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁSIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDSIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDsIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁ DIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDIO RÁDLIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDEIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDBIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDAIO RÉDNA	Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoio Rádoios Märgo Szegedszeg	Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣	Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rá锣 Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo Rådlo RådLORABOZGALI	Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádoc io Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocios Märgo Szegedszeg	Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rá docio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rá docio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocio Rádocios Märgo Szegedszeg

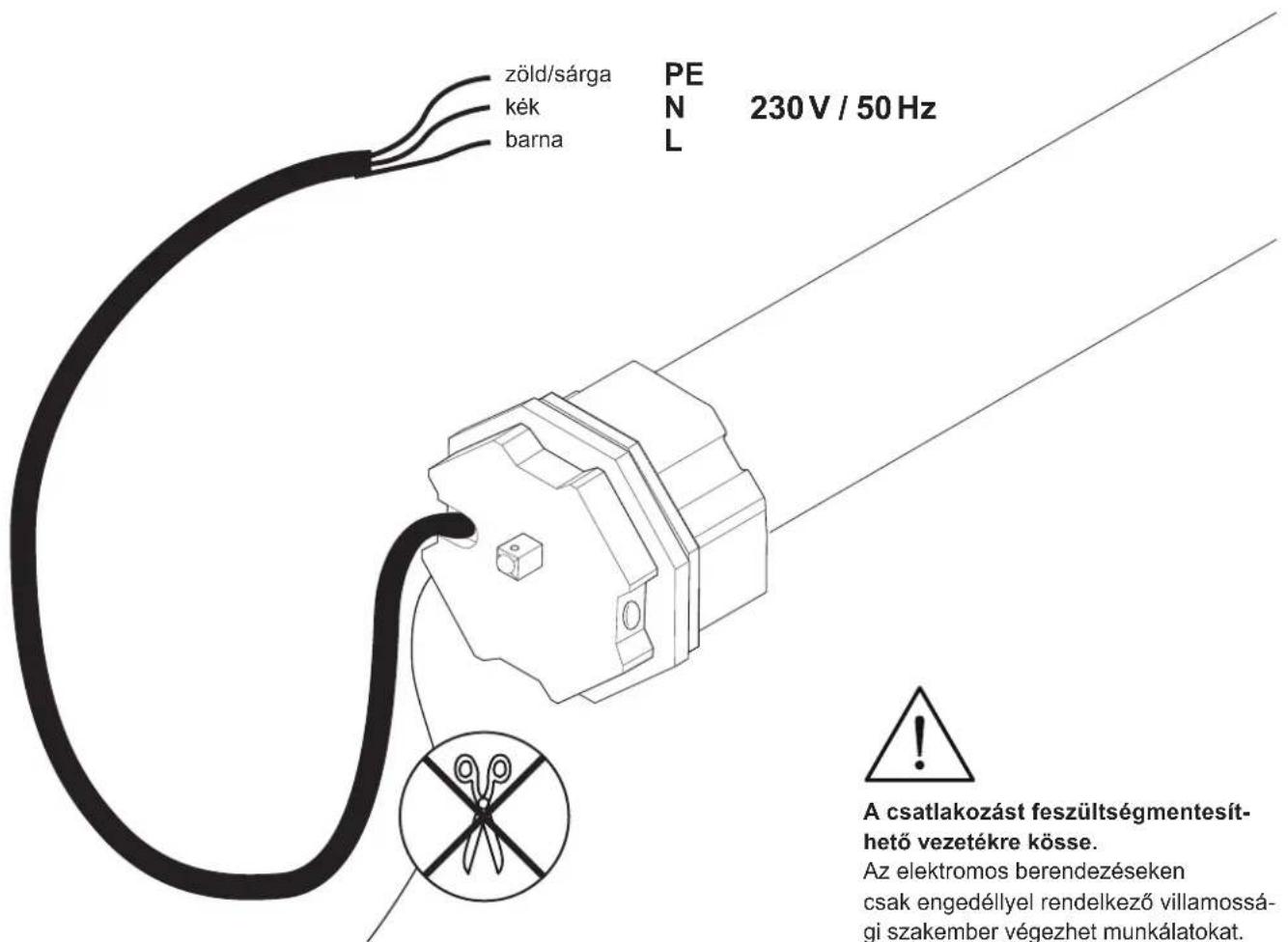

KABELCSATLAKOZÁS

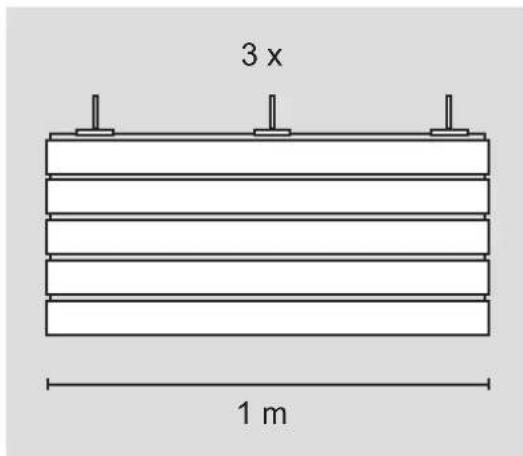

TARTOZÉKOK: ROLOFELFUGGESZTÉS

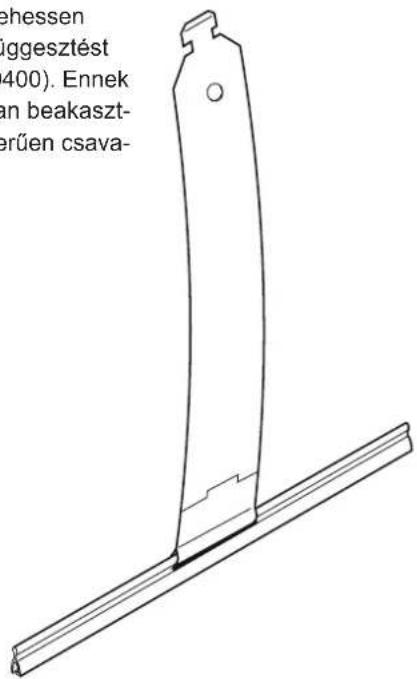

Ahhoz, hogy a rolot a tengelyre lehessen szerelni, a Schellenberg rolofüggesztest javasoljuk (Cikkszám: 19200 / 19400). Ennek segítsegével a rolóBiztonságosan beakaszhtato a tengelybe. Nagyon egyszerüen csavarozás nélkül.

19200

19400

TARTOZÉKOK: RADIOS TAVIRANYITO

20015/20021 20016/20023

20019/20022 20020/20024

Elulso oldal Elulso oldal

A csomotor programozasat a radios taviranyito (tarozek) segitssegelve vgezzuk. Lehetseges radios taviranyitok:

1 csatorna: 20015/20019/20021/20022 vagy 5 csatorna: 20016/20020/20023/20024.

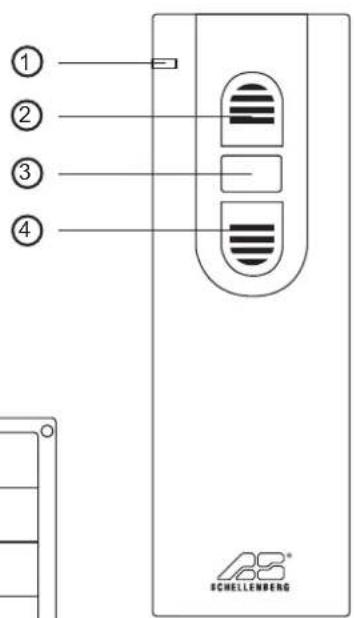

A BILLENTYUK MAGYARAZATA

5 csatorna 1 csatorna

① LED kijelzö / 1-5. csatorna Jelzi az aktuális csatornát. Programozás Közben villog.
② Nyitás gomb A roló felfelé megy
3 Stop gomb Leallitja a csomotor felfelé / lefelé iranyuló mozgasat.
Zaras gomb A roló lefelé megy.
5 Csatornavalaszts gomb A gomb megnyomasaval kivalaszta a kivant csatornat.

Hátoldal

Felirati mezok

(6) Programozás gomb

A programozás mod be- és kikapcsolása. A gomb az elemrekeszben talalhato a rádió távirányító hátoldán.

Elemrekesz 2x (AAA)

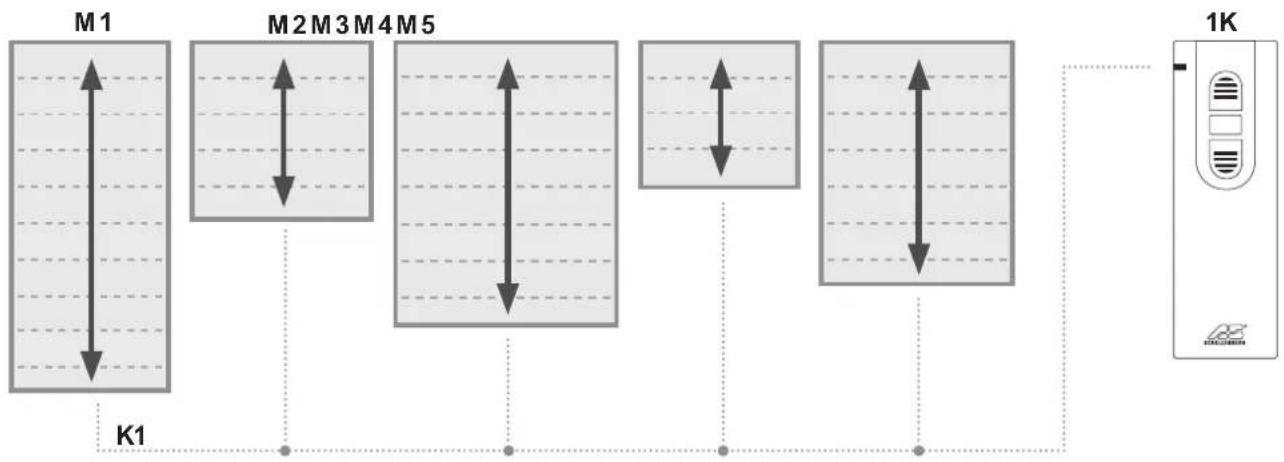

1 csatorna

a csatornatal fuggen maximum ot csomotor vezerelheto egyidejuleg
- A nyitás gomb megnyomásával minded csömotor egyszerre mozog felfelé
A záras gomb megnyomásával minded csömotor egyszerre mozog lefelé
- a rolok vegallasai egyedileg allthatok be

M = csömotor

K = csatorna

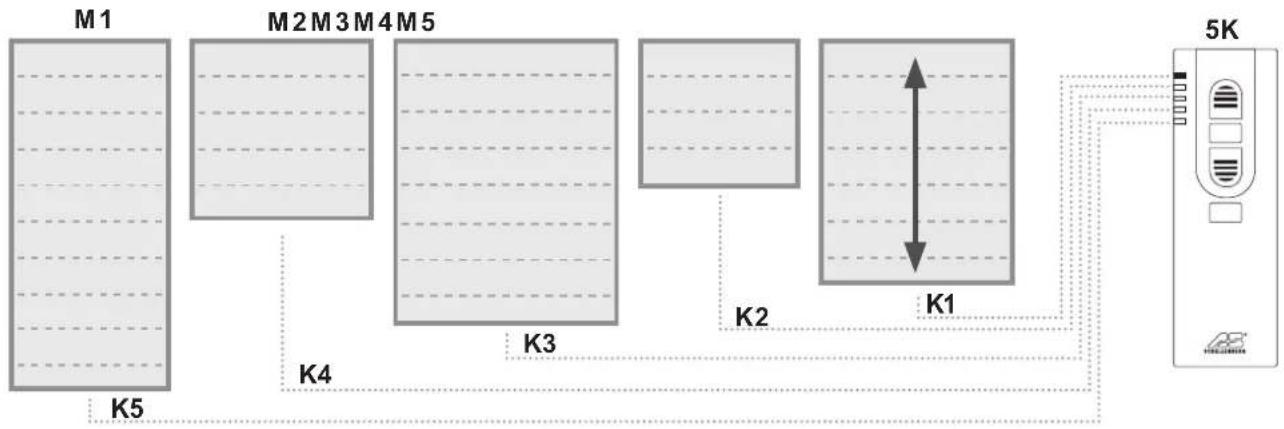

5 csatorna

a csatornatal fuggen maximum ot csomotor vezerelheto egyidejuleg
- a csatornaválasztás gomb megnyomásával lehet valasztani a csomotorok kozott
- a nyitás gomb megnyomásával a megfelelo csómotor felfele mozog
- a záras gomb megnyomásával a megfelelo csómotor lefelé mozog

M = csomotor

K = csatorna

SADRZAJ

Sigurnost i napomene 71

Tehnicki podaci 72

A csatlakozást feszültsegmenteşithető gezetékre kõsse.

Az elektromos berendezesekenCsak engedellyel rendelkezovillamossagi szakember vgezhet munkalatokat.

Postavite prikljucak na vod koji se moze aktivirati.

Radove na elektricim sustavima smiju obavljati samo ovlasteni elektricari.

S1 Prikljucek namestite na prosto vklopljiv kabel.

31 Dela na elektrichnih napravah smejo izvajati le pooblašeni strokovnjaki elektrkarji.

Realizati conexiunea la o linie electrica deconnectabilita.

RO Executarea de lucrari la instalataile electrice este permisa numai electricilor autorizati.

PGoCTaBeTe H3BOda Ha H3OJIHpA npoBoDnK.

Bg Pa60Tn no eNktpueeckn HCTaIauuNTp8Ba da ce N3BbpuBaT cmo OT npabocncOc6Hn eNktpocneuaJIHCTM.

Ppayatotoinote tn ouvdeon o aouuvdeoevn ypaun.

GR OI eyaiec e nAektpikecs ykataotaeic etinptetetai va npayatotioouvtai mvo ato aedioxoun IeKtpoloyouc.

A garanciaval, potalkatresz rendelsevel vagy a termek szakszeru szerelsevel kapsolatos barmilyen kerdes eseten forduljon ügfelszolgatalunkhoz. [e-mail]
